Guide d’utilisation

Thermo Anémomètre CFM/CMM

Modèle AN100

CFM/CMM

Thermo-Anemometer

AN100

Introduction

Félicitations, vous venez d’acquérir un Thermo Anémomètre Extech. AN100 CFM/CMM. Cet appareil mesure la Vélocité de l’Air, le Courant Aérien (volume) et la Température. Le large et confortable écran LCD comprend un affiche principal et un sous-affichage ainsi que de nombreux indicateurs de statut. Cet appareil vous est livré testé et parfaitement calibré. L'utilisation et le soin appropriés que vous lui apporterez vous garantiront de nombreuses années de service.

Composants de l’appareil

1. Ecran LCD

2. Girouette

3. Etui en caoutchouc

4. Thermo Anémomètre

5. Bouton On/Off

6. Touche Area (surface)

7. Touche AVG (moyenne)

8. Rétro éclairage

9. Touches de Température

10. Touche Courant Aérien/Vélocité de l’Air

Clavier

• AUTO POWER OFF Appuyez sur pour allumer ou éteindre l’appareil.

• MAX/MIN Cette fonction permet de conserver en mémoire la valeur la plus élevée,

la valeur la plus basse et la moyenne relevées lors de la mesure de Courant Aérien ou de la Vélocité de l’Air.

◄ (LEFT) cette touche sert également à changer l’emplacement de la virgule décimale en mode AREA (surface).

• UNITS : appuyez sur cette touche pour sélectionner le mode. Grâce au mode

FLOW, l’appareil affiche le volume d’air. Le mode VELOCITY permet d’afficher la vitesse de l’air.

▲(UP) sert également de touche d’incrémentation en mode AREA.

• AVG Permet de calculer la moyenne des valeurs en mode FLOW ou VELOCITY. Il

est possible de calculer une moyenne sur 20 valeurs au maximum.

• HOLD Appuyez sur cette touche pour geler l’affichage de la lecture. Appuyez de

nouveau sur la touche pour dégeler l’affichage. Cette touche fonctionne également comme la touche de défilement ►RIGHT en mode AREA et RECALL.

• AREA Appuyez sur cette touche et maintenez-la enfoncée afin d’entrer la surface

d’un conduit en mode CFM ou CMM.

• NEXT En mode AREA, cette touche est utilisée pour sélectionner un espace

mémoire entre 1 et 8.

• Appuyez sur cette touche pour activer ou désactiver le rétro éclairage

• MAX/MIN (Température) Cette touche permet de garder en mémoire les valeurs

maximales et minimales de température de l’air enregistrées.

• °C °F HOLD (Température) Appuyez sur cette touche pour geler l’affichage de la

température. Appuyez de nouveau sur cette touche pour dégeler l’affichage.

AN100-FR V3.0 11/07

Appuyez sur la touche et maintenez-la enfoncée pendant environ 3 secondes pour changer l’unité de température (°C ou °F). L’appareil émettra un double "bip" pour confirmer la modification.

Le compartiment à piles est situé à l’arrière de l’appareil. Vous devez retirer l’étui de protection en caoutchouc au préalable afin de pouvoir accéder au compartiment.

Inscriptions sur l’écran LCD

• MAX (en haut de l’écran LCD) : fonction Max Hold activée pour le mode

Température de l’Air.

• HOLD (en haut de l’écran LCD) : fonction Data Hold activée pour le mode Température de l’Air.

• VEL mode Vélocité de l’Air.

• FLOW mode Courant Aérien.

• MAX en bas de l’écran LCD) : fonction Max Hold activée pour les modes

Température IR et Taux d’Humidité Relative.

• HOLD (en bas de l’écran LCD) : fonction Data Hold activée pour les modes

Température IR et Taux d’Humidité Relative.

•

C / oF unités de mesure de la température.

• CFM/CMM unités de mesure du Courant Aérien.

• Ft

• m/s, ft/min, km/h, MPH, knots unités de mesure de la Vélocité de l’Air.

• X10, X100 coefficients multiplicateurs pour les mesures de Courant Aérien.

• AVG moyenne des mesures de Courant Aérien ou de Vélocité de l’Air.

• RECORD enregistrement des valeurs MIN/MAX (en haut de l’écran pour la

• L’écran LCD principal affiche en son centre les valeurs d’Humidité Relative et de

• Les petits chiffres dans le coin supérieur droit de l’écran LCD indiquent la

• Indicateur de batterie faible.

, m

unités de mesure pour les surfaces.

température, en bas de l’écran pour la Vélocité de l’Air)

Température IR.

température de la sonde.

AN100-FR V3.0 11/07

Mode d’emploi

Raccordement de la girouette

1. La prise de raccordement de la girouette s’insère dans le connecteur femelle situé sur le dessus de l’appareil. La prise et le connecteur femelle sont différenciés afin que la prise ne puisse être insérée que d’une seule manière.

2. Faites pivoter doucement la prise jusqu’à ce qu’elle s’aligne avec le connecteur femelle puis appuyez fermement pour l’insérer correctement. Ne forcez pas outre mesure et n’essayez pas de tordre la prise.

3. Si la girouette n’est pas correctement raccordée ou si le capteur est défectueux, l’écran LCD affichera l’inscription OL au lieu de la valeur de la température relevée.

Mesure de la Vélocité de l’Air (mesure unique)

1. Appuyez sur la touche pour mettre l’appareil en marche.

2. Appuyez sur la touche UNITS pour sélectionner l’unité de mesure désirée. NOTE : lors de sa mise en marche, l’appareil affichera la dernière unité de mesure sélectionnée.

3. Placez la sonde dans le flux d’air. Assurez-vous que le flux d’air passe correctement dans la girouette comme indiqué par l’autocollant en forme de flèche.

4. Lisez les valeurs affichées à l’écran. L’écran LCD principal affiche la mesure de la Vélocité de l’Air. Le sous-affichage LCD en haut à droite affiche la mesure de la Température.

Moyenne de la Vélocité de l’Air (jusqu’à 20 points de mesure)

1. Pour calculer une moyenne sur 20 points de mesure, appuyez sur la touche AVG et maintenez-la enfoncée jusqu’à ce que l’appareil émette deux "bip". L’inscription AVG s’affichera alors à l’écran.

2. Effectuez la mesure puis appuyez sur la touche AVG. Un bip retentira et l’inscription HOLD s’affichera à l’écran.

3. La moyenne apparaitra de même que le nombre de mesures effectuées dans le coin supérieur droit. L’affichage reviendra de nouveau sur la valeur en cours au bout de 5 secondes.

4. Répétez les étapes 2 et 3 jusqu’à ce que le nombre souhaité de mesures soit atteint.

5. Pour revenir au mode standard de mesure de Vélocité de l’Air, appuyez sur la touche

AVG et maintenez-la enfoncée jusqu’à ce que l’appareil émette deux "bip".

Note: Lors de la mesure de la Vélocité de l’Air, appuyez sur la touche AVG pour rappeler

à l’écran la moyenne précédente. La moyenne sera efface lorsque vous entrerez de nouveau dans le mode Average.

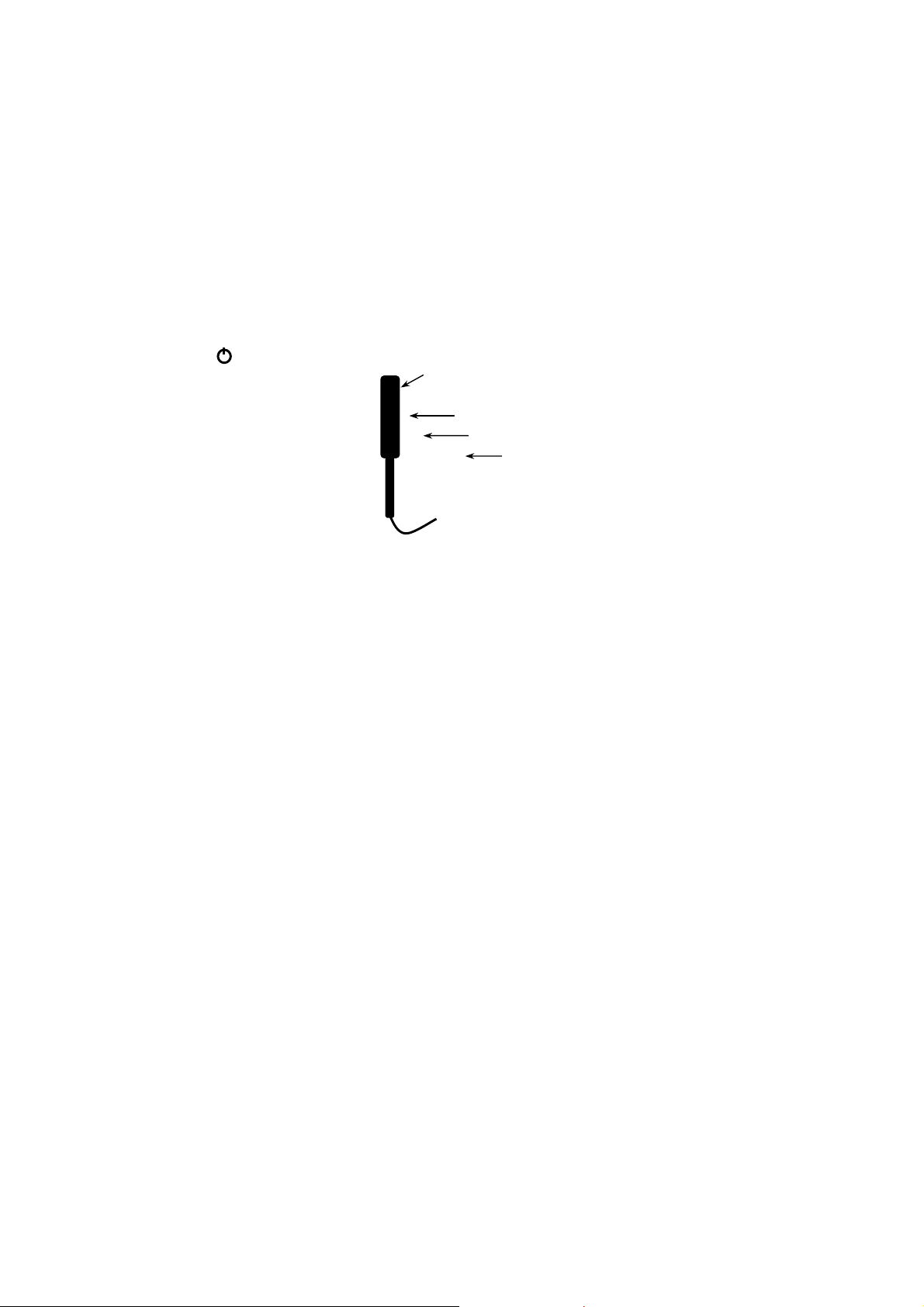

Vue de côté de la girouette

Embout

Flux d’air

AN100-FR V3.0 11/07

Mesure du Courant Aérien (CMM / CFM)

1. Appuyez sur la touche pour mettre l’appareil en

marche.

2. Appuyez sur la touche UNITS pour sélectionner

l’unité de mesure désirée : CMM (mètres cubes par

ue de côté de la

girouette

Embout

minute) ou CFM (pieds cubes par minute). NOTE : lors de sa mise en marche, l’appareil affichera la dernière unité de mesure sélectionnée.

Flux

’

3. Pour entrer une surface en m² ou en ft², appuyez sur

la touche AREA et maintenez-la enfoncée jusqu’à ce que l’appareil émette deux "bip". Le chiffre le plus à gauche du sous-affichage en bas de l’écran se mettra alors à clignoter.

4. Utilisez la touche ▲ (UP) pour incrémenter la valeur

affichée à l’écran.

Utilisez la touche ◄ (LEFT) pour déplacer la décimale.

Utilisez la touche ► (RIGHT) pour sélectionner les autres chiffres. Une fois la valeur entrée, appuyez sur la touche AREA et maintenez-la enfoncée

(jusqu’à ce que l’appareil émette deux "bip") afin de sauvegarder la valeur en mémoire et de retourner au mode CFM ou CMM.

5. Placez la sonde dans le flux d’air. Assurez-vous que le flux d’air passe correctement

dans la girouette comme indiqué par l’autocollant en forme de flèche. Référez-vous au diagramme. L’écran LCD principal affiche la mesure de la Vélocité de l’Air. Le sous-affichage LCD en haut à droite affiche la mesure de la Température.

L’appareil dispose de 16 espaces mémoire (8 pour les mesures CFM et 8 pour les mesures CMM) qui peuvent être utilisés pour stocker les surfaces que vous utilisez régulièrement et les afficher sur demande.

1. Appuyez sur la touche AREA jusqu’à ce que l’appareil émette deux "bip". Le numéro

de l’espace mémoire choisi apparaitra alors dans le coin supérieur droit de l’écran.

2. Appuyez sur la touche NEXT pour naviguer parmi les espaces mémoire et

sélectionner un emplacement. Une fois l’espace mémoire choisi, rentrez la valeur de la surface.

Utilisez la touche ▲ (UP) pour incrémenter la valeur affichée à l’écran.

Utilisez la touche ◄ (LEFT) pour déplacer la décimale.

Utilisez la touche ► (RIGHT) pour sélectionner les autres chiffres. Une fois la valeur entrée, appuyez sur la touche AREA et maintenez-la enfoncée (jusqu’à ce que l’appareil émette deux "bip") afin de sauvegarder la valeur en mémoire et de retourner au mode CFM ou CMM.

Pour sélectionner et utiliser une valeur mise en mémoire, appuyez sur la touche AREA et maintenez-la enfoncée jusqu’à ce que l’appareil émette deux "bip".

Appuyez sur la touche NEXT pour naviguer parmi les 8 espaces mémoire disponibles. Appuyez sur la touche AREA et maintenez-la enfoncée jusqu’à ce que l’appareil émette deux "bip

" pour retourner au mode CFM ou CMM.

Moyenne du Courat Aérien

2. Effectuez la mesure puis appuyez sur la touche AVG. Un "bip" retentira et l’inscription HOLD s’affichera à l’écran.

AN100-FR V3.0 11/07

3. La moyenne apparaitra de même que le nombre de mesures effectuées dans le coin supérieur droit. L’affichage reviendra de nouveau sur la valeur en cours au bout de 5 secondes.

4. Répétez les étapes 2 et 3 jusqu’à ce que le nombre souhaité de mesures soit atteint.

5. Pour revenir au mode standard de mesure de Courant Aérien, appuyez sur la touche

AVG et maintenez-la enfoncée jusqu’à ce que l’appareil émette deux "bip".

Note: Lors de la mesure de la Vélocité de l’Air, appuyez sur la touche AVG pour rappeler

à l’écran la moyenne précédente. La moyenne sera efface lorsque vous entrerez de nouveau dans le mode Average.

Data Hold (Vélocité de l’Air /Courant Aérien)

1. Appuyez sur la touche HOLD pendant la prise de mesure afin de geler l’affichage de la Vélocité de l’Air ou du Courant Aérien.

2. L’inscription HOLD apparaitra alors au bas de l’écran LCD.

3. Appuyez de nouveau sur la touche HOLD pour revenir au mode normal.

Enregistrement MAX/MIN/AVG (Vélocité de l’Air /Courant Aérien)

Cette fonction vous permet d’enregistrer puis de visionner les valeurs maximales (MAX), minimales (MIN) et les moyennes (AVG) des mesures effectuées.

1. Appuyez sur la touche MAX/MIN. Les inscriptions MAX et RECORD ainsi que la valeur maximale apparaitront sur l’écran LCD et l’appareil mettra alors à garder automatiquement en mémoire les valeurs MAX, MIN et Average.

2. Appuyez de nouveau sur la touche MAX/MIN pour afficher la valeur minimale. L’inscription MIN ainsi que la valeur minimale enregistrée apparaitront alors à l’écran.

3. Appuyez de nouveau sur la touche MAX/MIN pour afficher la moyenne. L’inscription AVG ainsi que la moyenne calculée apparaitront alors à l’écran.

4. Appuyez de nouveau sur la touche MAX/MIN pour revenir à l’affichage de la valeur en cours. NOTE : L’appareil continuera d’enregistrer les valeurs MAX/MIN/AVG.

5. Pour arrêter l’enregistrement des valeurs MAX/MIN/AVG et effacer les valeurs mises en mémoire, appuyez sur la touche MAX/MIN et maintenez-la enfoncée jusqu’à ce que l’appareil émette deux "bip".

Arrêt automatique

Afin de prolonger la durée de vie de la pile, l’appareil s’éteint automatiquement au bout de 20 minutes. Pour désactiver cette fonction :

1. Eteignez l’appareil.

2. Appuyez sur la touche (rétro éclairage) et maintenez-la enfoncée tout en mettant l’appareil en marche.

3. L’inscription “dis APO” apparait alors à l’écran. La fonction AUTO POWER OFF est désormais désactivée.

4. Notez que la fonction AUTO POWER OFF est automatiquement réactivée lorsque l’appareil est de nouveau allumé.

5. Notez également que la fonction AUTO POWER OFF est désactivée avec les modes CFM/CMM et Average.

AN100-FR V3.0 11/07

Remplacement de la pile

Lorsque apparait sur l’écran LCD, il est temps de remplacer la pile.

1. Débranchez la sonde.

2. Retirez l’étui protecteur en caoutchouc de l’appareil.

3. Utilisez un tournevis cruciforme pour ouvrir le compartiment à pile situé à l’arrière de

l’appareil.

4. Remplacez la pile 9V par une pile de même type.

5. Refermez le compartiment et replacer l’étui en caoutchouc sur l’appareil.

Vous, comme utilisateur final, êtes légalement lié (ordonnance de la

batterie) de retourner toutes les batteries utilisées et accumulateurs, il est interdit de les jeter dans la poubelle menagere!

Vous pouvez donner vos batteries utilisées / accumulateurs, gratuitement, aux points de collection de nos branches dans votre commune ou quand les

batteries/accumulateurs sont vendus!

Disposition

Suivez les lois en vigeur en ce qui concerne la disposition de l’appareil à l’issue de son cycle de vie.

AN100-FR V3.0 11/07

Caractéristiques

Vélocité de l’Air Gamme Résolution Précision

m/s (Mètres par seconde) De 0,40 à 30,00 m/s 0,01 m/s ± (3% + 0,20 m/s)

km/h (Kilomètres/heure) De 1.4 à 108,0 km/h 0,1 km/h ± (3% + 0,8 km/h)

ft/min (Pieds par minute) De 80 à 5900 ft/min 1 ft/min ± (3% + 40 ft/m)

MPH (Miles par heure) De 0,9 à 67,0 MPH 0,1 MPH ± (3% + 0,4 MPH)

Nœuds (MPH nautiques)

Courant Aérien Gamme Résolution Surface

CMM (mètres cubes/min) De 0 à 9999 m3/min 1 De 0 à 9.999m2

CFM (pieds cubes/min) De 0 à 9999 ft3/min 1 De 0 à 9.999ft2

Circuit Circuit Custom LSI avec microprocesseur Ecran Ecran LCD 4 chiffres avec fonction Dual 0,5" (13 mm) Taux d’échantillonnage 1 mesure par seconde approx.

Capteurs

Capteur de vélocité de l’Air/Courant Aérien : bras coudés

Arrêt automatique Arrêt automatique au bout de 20 minutes afin de prolonger la

Température de De 32°F à 122°F (De 0°C à 50°C) fonctionnement Température de stockage De 14 à 140°F (De -10 à 60°C) Taux d’humidité de <80% RH fonctionnement Taux d’humidité de stockage <80% RH Altitude de fonctionnement 2000 mètres (7000ft) maximum Pile Une pile 9 Volts (NEDA 1604) Durée de vie de la pile 80 heures approx. (En cas d’utilisation prolongée du rétro , la

Courant de la pile 8,3 mA DC approx. Poids 1,6 lbs. (725g) pile et sonde incluses

Dimensions

Appareil principal : 7.0 x 2,9 x1,2" (178 x 74 x 33mm)

De 0,8 à 58,0 nœuds 0,1 nœud ± (3% + 0,4 nœud)

Gamme Résolution Précision Température de l’Air

De14 à 140

F (De -10 à

F/C 4,0

0,1

F (20

traditionnels avec système de roulement à bille à frottement réduit.

Capteur de température : type NTC avec thermomètre de précision.

durée de vie de la pile.

durée de vie de la pile s’en trouvera réduite).

Tête de la sonde: diamètre : 2,75” (70mm)

AN100-FR V3.0 11/07

Equations et conversions utiles

Equation pour le calcul de surface des conduits rectangulaires ou carrés

Hauteur (H)

Largeur (L)

Equation pour le calcul de surface des conduits circulaires

Rayon

Equations tridimensionnelles

NOTE: les mesures prises en pouces doivent être converties en pieds ou en mètres

Tableau de conversion des unités de mesure

m/s ft/min nœuds km/h MPH

CFM (ft³/min) = Vélocité de l’Air (ft/min) x Surface (ft²)

CMM (m

/min) = Vélocité de l’Air (m/sec) x Surface (m2) x 60

Surface (S) = Largeur (W) x Hauteur (H)

Surface (S) =

6 = 3.14 et r

Où

d’utiliser les formules ci-dessus.

6 x r

= rayon x rayon

avant

1 m/s 1 196,87 1,944 3,6 2,24 1 ft/min 0,00508 1 0,00987 0,01829 0,01138 1 nœud 0,5144 101,27 1 1,8519 1,1523 1 km/h 0,2778 54,69 0,54 1 0,6222 1 MPH 0,4464 87,89 0,8679 1,6071 1

AN100-FR V3.0 11/07
