EX
-
6440 / 6450
EX
-
6440 / 6450
EX
-
6440 / 6450
EX
-
English
English
English
6440 / 6450
EX
-
6440 / 6450
EX
-
6440 / 6450
English
English
English

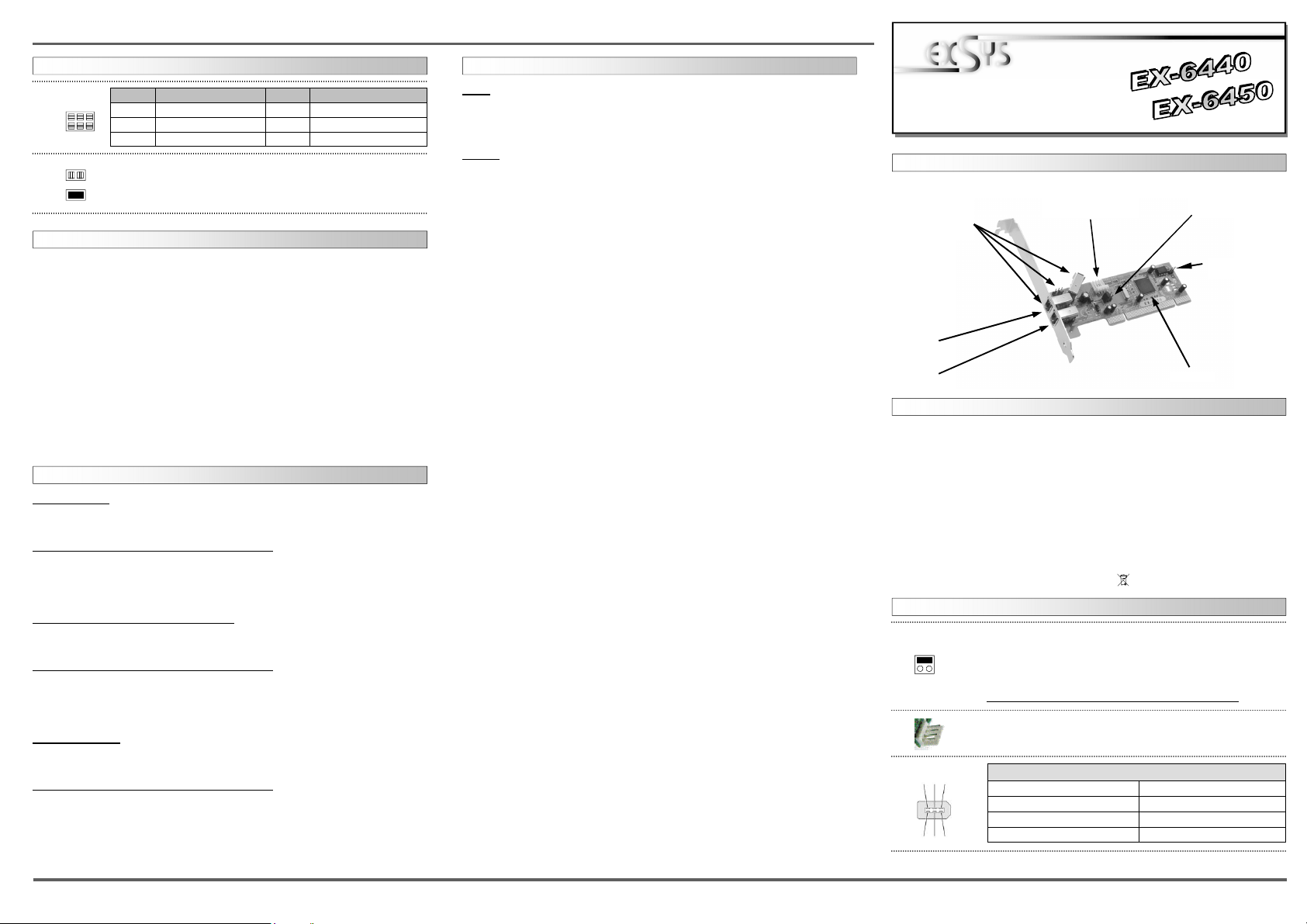

JUMPER SETTING & CONNECTORS:
J5:
JP2:
2 4 6
1 3 5
JP2
JP2
Pin Signal Name
1 +12VDC Bus Power
2 GND
3 TPB-
Serial EE-PROM write protected No jumper (default)
Serial EE-PROM not write protected jumper set (do not use this setting)
Pin
4
5
6
Signal Name
TPB+
TPATPA+
HARDWARE INSTALLATION :
If you are ready with the jumper settings for the card, please proceed with the following
installation instructions. Because the designs of computers are different, only general
installation instructions are given. Please refer your computer’s reference manual whenever
in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and gently slide the cover off.
3. If necessary please install now the external power supply to the card like shown at JP1
& J4 above.
4. Locate an available & correct expansion slot ( see compatibility at technical information above) and remove its covers from the rear panel of your computer.
5. Align the card with the expansion slot, and then gently but firmly, insert the card. Make
sure the card is seated and oriented correctly.
6. Then connect the card with a screw to the rear panel of the computer.
7. Gently replace your computer’s cover and the mounting screws.
DRIVER INSTALLATION :
Windows ME
The drivers are already integrated in Windows and the card will be installed automatically.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at “IEEE1394 Devices“ the following
new entrys: <Texas Instruments OHCI conform IEEE1394 Hostcontroller>.
If you see this or a similar information the card is installed correctly.
Windows 2000 XP and Server2003
The drivers are already integrated in Windows and the EX-6440 / 6450 will be installed
automatically.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at “IEEE1394 Devices“ the following
new entrys: <Texas Instruments OHCI conform IEEE1394 Hostcontroller>.
If you see this or a similar information the card is installed correctly.
Windows Vista
The drivers are already integrated in Windows and the card will be installed automatically.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at “IEEE1394 Devices“ the following
new entrys: <Texas Instruments OHCI conform IEEE1394 Hostcontroller>.
If you see this or a similar information the card is installed correctly.
DRIVER INSTALLATION :
MAC:
The drivers are already integrated in MAC OS and the card will be installed automatically. Only MacOS 8.6 do need a update before the card can be used. You can
download the update on the MacOS homepage (e.g. FireWire Support 2.8.x)
In doubt please refer to the installation manual from your MAC OS version!
LINUX:
Because each individual distribution and kernel version of Linux is different, sadly we
cant provide a installation instruction here. Please refer to the installation manual for
IEEE1394 ports from your Linux version !
Bedienungsanleitung
Bedienungsanleitung
Vers. 3.0 / 29.11.07
AUFBAU :
J1: J3 oder J5
1x 1394a 9 Pin Buchse
Wird mit dem externen
Port 2 J1 und 6 Pin
Steckerleiste J5 geteilt
J1: Port 2
J2: Port 1
J4
Anschluss für Stecker
vom PC-Netzteil
TI Chipset
JP1
Stromquelle wählen
PCI oder AUX
JP2:
EEPROM Jumper
BESCHREIBUNG & TECHNISCHE DATEN :
Die EX-6440 / 6450 ist eine Firewire 1394a PCI Karte. Sie ist mit 2 externen und 1
internem Port ausgestattet. Sie unterstützt den PCI Bus mit 5V und 3,3 Volt. In Verbindung mit dem schnellen Texas Instruments Chip gewährleistet die EX-6440 / 6450 eine
sichere Datenübertragung und exzellente Performance von bis zu 400Mbit pro Sekunde! Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die
Einstellungen der Karte vom System (BIOS) und beim Installieren des Betriebssystems
automatisch vorgenommen werden. Sie hat zusätzlich einen Internen 6 Pin Anschluss
(J5) für den Anschluss von Frontpanel Geräten. Bei der EX-6440 handelt es sich um
eine LowProfile Karte mit 8cm Bügel für schmale PC Gehäuse.
Kompatibilität: PCI & PCI-X 32Bit, 5V & 3,3 Volt, 33MHz
Betriebssysteme: ME / 2000 / XP / Server 2003 / Vista / MAC / (Linux vom OS)
Anschlüsse: 3 x 6 Pin IEEE1394a Buchse ,1 x 6 Pin block, 1 x 4Pin Strom
Lieferumfang: EX-6440 bzw. 6450 , Treiber CD, Anleitung
Zertifikate:
CE
CE
CECE
/ FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER EINSTELLUNG & ANSCHLÜSSE:
JP1:
J4:
J1-J3:
PCI
AUX
2 4 6
1 3 5
PCI = Strom vom PCI BUS (Werkseinstellung)
AUX = Strom vom PC-Netzteil des Rechners
(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei
Verwendung von Endgeräten mit hohem Stromverbrauch).
Anschluss J4 muss dann mit dem PC-Netzteil verbunden werden!
Wenn JP1 auf AUX gestellt ist muss J4 mit dem Stromanschluss vom
PC Netzteil verbunden werden! Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!
1394 6 Pin Firewire Buchse:
Pin Signal Pin Signal
1 Power 4 TPB+
2 GND 5 TPA3 TPB- 6 TPA+
6 5
1
EX
speed IEEE1394 expansion card for the PCI
s. The design fully utilize the TI chipset, which represents the latest in high speed
IEEE1394a interface technology. It provides a secure and very high data transfer on
each single port. It supports PCI slots with 32bit and 5V or 3.3Volt. It is not possible to
change the address or IRQ settings manually, they will be obtained automatically by the
system (BIOS) and operating system. It provides also a internal 6Pin header to connect
-
6440 / 6450
EX
-
6440 / 6450
EX
-
6440 / 6450
Deutsch
Deutsch
Deutsch
EX
-
6440 / 6450
EX
-
6440 / 6450
EX
-
6440 / 6450
Deutsch
Deutsch
Deutsch
JUMPER EINSTELLUNG & ANSCHLÜSSE:
J5:
2 4 6
1 3 5
JP2:
Pin Signal Name
1 +12VDC Bus Power
2 GND
3 TPB-
Seriell EE-PROM schreibgeschützt Kein Jumper gesetzt (standard)
JP2
JP2
Seriell EE-PROM nicht schreibgeschützt Jumper gesetzt (nicht verwenden)
Pin
4
5
6
Signal Name
TPB+
TPATPA+
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3. Gegebenenfalls installieren sie nun die externe Stromversorgung zur Entlastung des
Mainboards! (siehe Jumper Einstellung und Anschlüsse JP1 & J4)
4. Suchen Sie jetzt einen freien Steckplatz (siehe Kompatibilität bei Technische Daten)
und stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein. Beachten
Sie dass die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
5. Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
6. Jetzt können sie das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows ME
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automatisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte“ folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows 2000 XP und Server2003
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automatisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte“ folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
Windows Vista
Sie benötigen keine Treiber, da diese im Windows integriert sind und die Karte automatisch installiert wird.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „IEEE 1394 Geräte“ folgende
Einträge sehen: <Texas Instruments OHCI konformer IEEE1394 Hostcontroller> .
Ist dieser Eintrag vorhanden, ist die Karte richtig installiert.
TREIBER INSTALLATION :
MAC
Sie benötigen keine Treiber, da diese im Mac OS bereits integriert sind und die Karte
automatisch installiert wird. Lediglich unter Mac OS 8.6 ist zuvor ein Update notwendig.
Dieses erhalten sie auf der Mac Homepage. (Stichwort Firewire Support 2.8.x)
LINUX
Da sich die einzelnen Distributionen und Kernelversionen sehr von einander unterscheiden können wir ihnen leider hier leider keine Installationsanweisung geben. Bitte halten
sie sich an die Installationsanweisung für IEEE1394 Anschlüsse ihrer Linux Version.
User Manual
User Manual
Vers. 3.0 / 29.11.07
LAYOUT :
J1: J3 or J5
1x 1394a Port
Shared with the
External Port J1 &
6 Pin Header J5
J1: Port 2
J2: Port 1
J4
Connector for PC
Power supply
JP1
Select power source
PCI or AUX
JP2:
EEPROM Jumper
TI Chipset
DESCRIPTION & TECHNICAL INFORMATION :
The EX-6440/6450 is a plug & play highbus. It provides 2 external plus 1 internal port. It uses data transfer rates up to 400Mbit/
front panel devices. The EX-6440 is a low profile card for slim line PC case.
Compatibility: PCI & PCI-X 32bit, 5V & 3.3Volt, 33MHz
Operating system: ME / 2000 / XP / Server 2003 / Vista / MAC / (Linux by OS)
Connectors: 3 x 6Pin IEEE1394a, 1 x 6 Pin block, 1 x 4Pin Power
Extent of delivery: EX-6440 or 6450, Driver CD, English manual
Certificates:
CE
CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
CECE
JUMPER SETTING & CONNECTORS:
JP1:
PCI
AUX
J4: If JP1 is set to AUX J4 must be connected with pc power supply!
J1-J3:
2 4 6
1 3 5
PCI = Power from PCI BUS (default)
AUX = Power from PC power supply
(For safe direct power from pc power supply to provide sufficient power
for devices with high power consumption).
Connector J4 must be connected with PC power supply!
Please make sure you connect the plug in the right direction.
Never connect or release the plug while the PC power is on!
IEEE 1394 6Pin port:
Pin Signal Pin Signal
1 Power 4 TPB+
2 GND 5 TPA3 TPB- 6 TPA+
2 3
4
