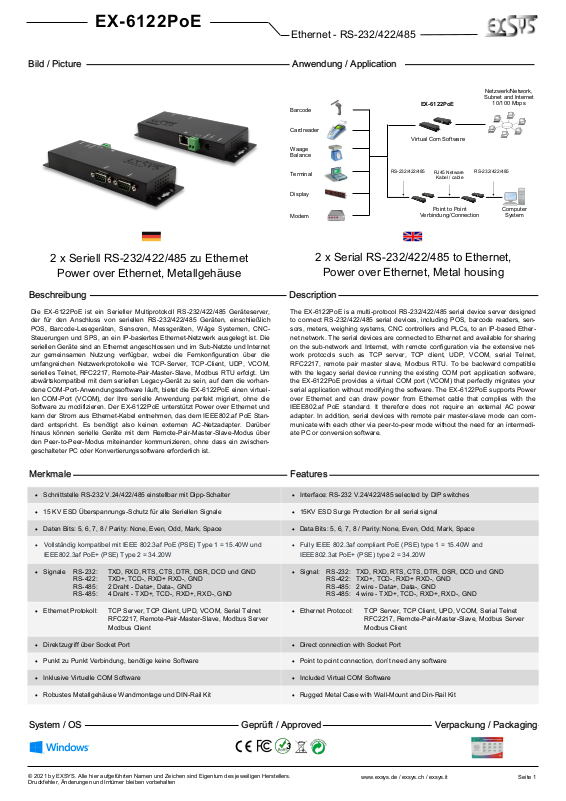

Page 1
Seite 1
© 2021 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen und Irrtümer bleiben vorbehalten
www.exsys.de / exsys.ch / exsys.it
EX-6122PoE
Ethernet - RS-232/422/485
2 x Seriell RS-232/422/485 zu Ethernet
Power over Ethernet, Metallgehäuse
2 x Serial RS-232/422/485 to Ethernet,
Power over Ethernet, Metal housing
Anwendung / Application
Bild / Picture
Description Beschreibung
Geprüft / Approved System / OS Verpackung / Packaging
3
Features Merkmale
Netzwerk/Network,
Subnet and Internet
10/100 Mbps
Waage
Balance
Display
EX-6122PoE
Barcode
Modem
Cardreader
Terminal
Virtual Com Software
Computer
System
Point to Point
Verbindung/Connection
Die EX-6122PoE ist ein Serieller Multiprotokoll RS-232/422/485 Geräteserver,
der für den Anschluss von seriellen RS -232/422/485 Geräten, einschließlich
POS, Barcode-Lesegeräten, Sensoren, Messgeräten, Wäge Systemen, CNCSteuerungen und SPS, an ein IP-basiertes Ethernet-Netzwerk ausgelegt ist. Die
seriellen Geräte sind an Ethernet angeschlossen und im Sub-Netzte und Internet
zur gemeinsamen Nutzung verfügbar, wobei die Fernkonfiguration über die
umfangreichen Netzwerkprotokolle wie TCP-Server, TCP-Client, UDP, VCOM,
serielles Telnet, RFC2217, Remote-Pair-Master-Slave, Modbus RTU erfolgt. Um
abwärtskompatibel mit dem seriellen Legacy-Gerät zu sein, auf dem die vorhandene COM-Port-Anwendungssoftware läuft, bietet die EX-6122PoE einen virtuel-
len COM-Port (VCOM), der Ihre serielle Anwendung perfekt migriert, ohne die
Software zu modifizieren. Der EX-6122PoE unterstützt Power over Ethernet und
kann der Strom aus Ethernet-Kabel entnehmen, das dem IEEE802.af PoE Standard entspricht. Es benötigt also keinen externen AC-Netzadapter. Darüber
hinaus können serielle Geräte mit dem Remote-Pair-Master-Slave-Modus über
den Peer-to-Peer-Modus miteinander kommunizieren, ohne dass ein zwischengeschalteter PC oder Konvertierungssoftware erforderlich ist.
The EX-6122PoE is a multi-protocol RS-232/422/485 serial device server designed
to connect RS-232/422/485 serial devices, including POS, barcode readers, sensors, meters, weighing systems, CNC controllers and PLCs, to an IP-based Ethernet network. The serial devices are connected to Ethernet and available for sharing
on the sub-network and Internet, with remote configuration via the extensive network protocols such as TCP server, TCP client, UDP, VCOM, serial Telnet,
RFC2217, remote pair master slave, Modbus RTU. To be backward compatible
with the legacy serial device running the existing COM port application software,
the EX-6122PoE provides a virtual COM port (VCOM) that perfectly migrates your
serial application without modifying the software. The EX-6122PoE supports Power
over Ethernet and can draw power from Ethernet cable that complies with the
IEEE802.af PoE standard. It therefore does not require an external AC power
adapter. In addition, serial devices with remote pair master-slave mode can communicate with each other via peer-to-peer mode without the need for an intermediate PC or conversion software.
RJ45 Netware
Kabel / cable
RS-232/422/485 RS-232/422/485
• Schnittstelle RS-232 V.24/422/485 einstellbar mit Dipp-Schalter • Interface: RS-232 V.24/422/485 selected by DIP switches
• 15 KV ESD Überspannungs-Schutz für alle Seriellen Signale • 15KV ESD Surge Protection for all serial signal
• Daten Bits: 5, 6, 7, 8 / Parity: None, Even, Odd, Mark, Space • Data Bits: 5, 6, 7, 8 / Parity: None, Even, Odd, Mark, Space
• Vollständig kompatibel mit IEEE 802.3af PoE (PSE) Type 1 = 15.40W und
IEEE802.3af PoE+ (PSE) Type 2 = 34.20W
• Fully IEEE 802.3af compliant PoE (PSE) type 1 = 15.40W and
IEEE802.3at PoE+ (PSE) type 2 = 34.20W
• Signale RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD und GND
RS-422: TXD+, TCD-, RXD+ RXD-, GND
RS-485: 2 Draht - Data+, Data-, GND
RS-485: 4 Draht - TXD+, TCD-, RXD+, RXD-, GND
• Signal: RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD und GND
RS-422: TXD+, TCD-, RXD+ RXD-, GND
RS-485: 2 wire - Data+, Data-, GND
RS-485: 4 wire - TXD+, TCD-, RXD+, RXD-, GND
• Ethernet Protokoll: TCP Server, TCP Client, UPD, VCOM, Serial Telnet
RFC2217, Remote-Pair-Master-Slave, Modbus Server
Modbus Client
• Ethernet Protocol: TCP Server, TCP Client, UPD, VCOM, Serial Telnet
RFC2217, Remote-Pair-Master-Slave, Modbus Server
Modbus Client
• Direktzugriff über Socket Port • Direct connection with Socket Port
• Punkt zu Punkt Verbindung, benötige keine Software • Point to point connection, don’t need any software
• Inklusive Virtuelle COM Software • Included Virtual COM Software
• Robustes Metallgehäuse Wandmontage und DIN-Rail Kit • Rugged Metal Case with Wall-Mount and Din-Rail Kit
Page 2
Seite 2
© 2021 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen und Irrtümer bleiben vorbehalten
www.exsys.de / exsys.ch / exsys.it
EX-6122PoE
Ethernet - RS-232/422/485

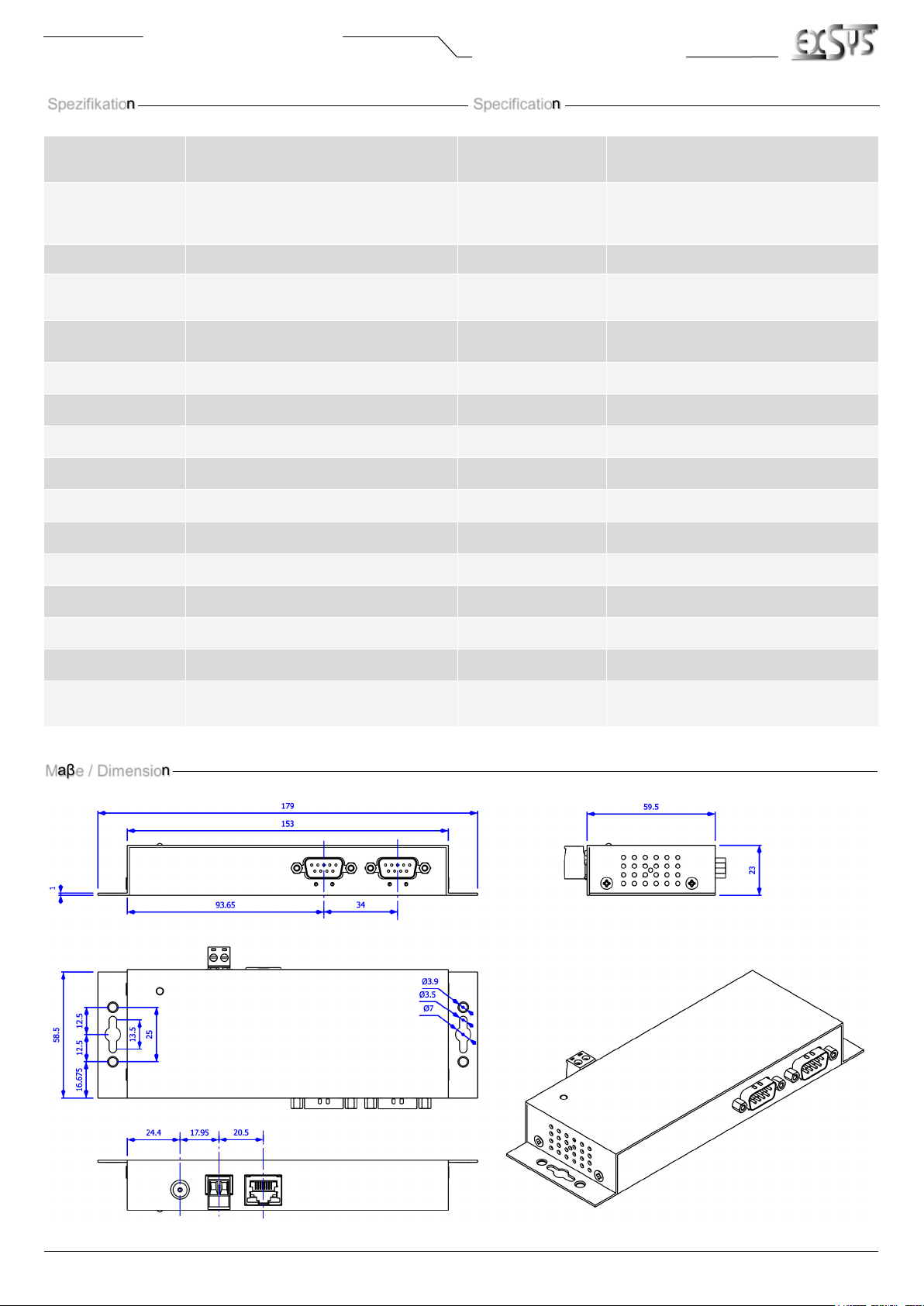

Maβe / Dimension
Specification Spezifikation
Datentransfer-Rate: Seriell RS-232/422/485: bis 921.6KBaud
Ethernet: 10/100Mbps
Data transfer rate: Serial RS-232/422/485: up to 921.6KBaud
Ethernet: 10/100Mbps
Anschlüsse: 2x RS-232 9 Pin Stecker
1x RJ45 Ethernet PoE
1x +12V DC-Jack (5.5 x 2.1mm)
Connectors: 2x RS-232 9 pin male
1x RJ45 Ethernet PoE
1x +12V DC-Jack (5.5 x 2.1mm)
Hardwaresysteme: Ethernet 10/100/1000Mbps Hardware system: Ethernet 10/100/1000Mbps
VCOM unterstützt
Betriebssysteme:
Windows XP/ Vista/ 7/ 8.x/ 10 (32/64Bit)
VCOM support the
Operating System:
Windows XP/ Vista/ 7/ 8.x/ 10 (32/64bit)
Betriebssysteme: Alle über IP und Port Nummer (Direktzugriff über
Socket Port)
Operating systems:
All via IP and port number (direct access via socket
port)
Betriebstemperatur : 0°C bis +60°C Operating temperature : 32°F up to 131°F
Lagertemperatur: -20°C bis +75°C Storage temperature: -40°F up to 167°F
Rel. Luftfeuchtigkeit: 5% bis 95% Rel. Humidity: 5% to 95%
Schutzklasse: IP 30 Protection class: IP 30
Stromversorgung: +12V / 3A Current Supply: +12V / 3A
Strom verbrauch: 170mA@12V Power consumption: 170mA@12V
Abmessung: 179.00 x 59.50 x 23.00 mm Size: 179.00 x 59.50 x 23.00 mm
Gewicht: 676 g Weight: 676 g
EAN: 4718359612237 EAN: 4718359612237
Ursprungsland: Taiwan Country of origin: Taiwan
Lieferumfang: EX-6122PoE, Netzteil 12V/3A, Treiber CD,
Handbuch
Packaging contents: EX-6122PoE, Power Supply 12V/3A, Driver CD,
Manual
Page 3
Seite 3
© 2021 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen und Irrtümer bleiben vorbehalten
www.exsys.de / exsys.ch / exsys.it
EX-6122PoE
Ethernet - RS-232/422/485

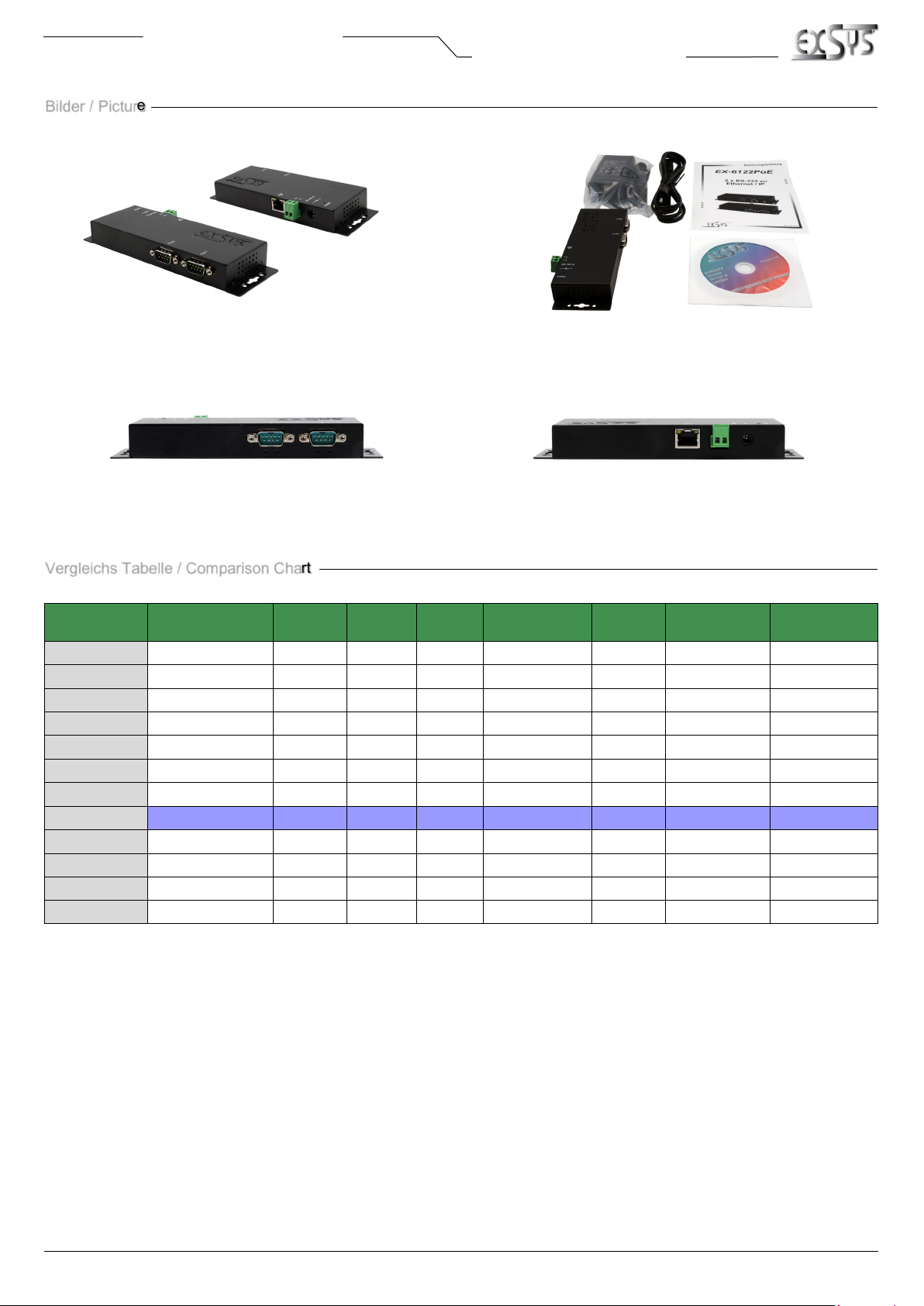

Bilder / Picture
Vergleichs Tabelle / Comparison Chart
Model No.
Serielle Schnittstelle/
Serial Interface
Anschlüsse/
Ports
Optical
Isolation
Powered
by PoE
(PD)
Anschlusstype/
Connector(s)
Input Power
(DC)
Wall and DIN Rail
Mounting Options
Netzteil /
Power Supply
EX-6111 RS232 1 - - Male DB9 5V ✓ 5V / 4A
EX-6111PoE RS232 1 - ✓ Male DB9 5V ✓ 5V / 4A
EX-6121 RS232/RS422/485 1 - - Male DB9 5V ✓ 5V / 4A
EX-6121PoE RS232/RS422/485 1 - ✓ Male DB9 5V ✓ 5V / 4A
EX-6112 RS232 2 - - Male DB9 5~24V ✓ 12V / 3A
EX-6112PoE RS232 2 - ✓ Male DB9 5~24V ✓ 12V / 3A
EX-6122 RS232/RS422/485 2 - - Male DB9 5~24V ✓ 12V / 3A
EX-6122PoE RS232/RS422/485 2 - ✓ Male DB9 5~24V ✓ 12V / 3A
EX-6114 RS232 4 - - Male DB9 5~24V ✓ 12V / 3A
EX-6114PoE RS232 4 - ✓ Male DB9 5~24V ✓ 12V / 3A
EX-6124 RS232/RS422/485 4 - - Male DB9 5~24V ✓ 12V / 3A
EX-6124PoE RS232/RS422/485 4 - ✓ Male DB9 5~24V ✓ 12V / 3A
