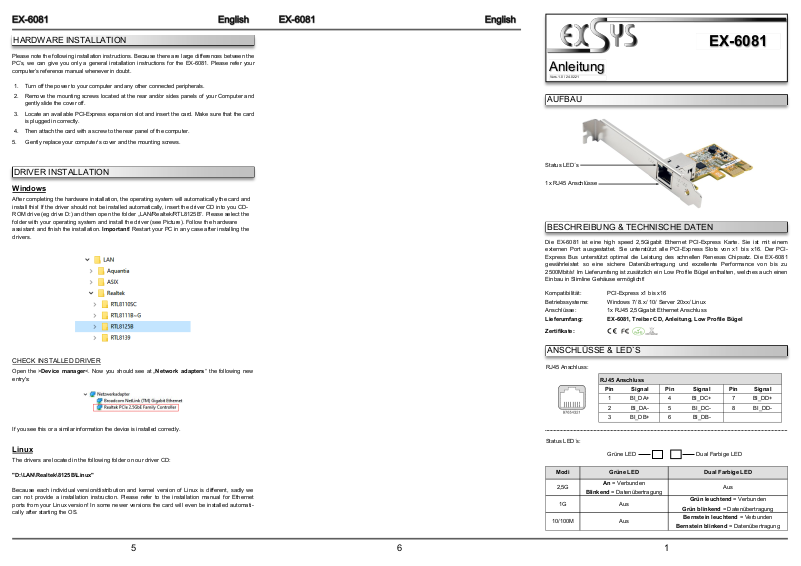

Page 1
6 5
Die EX-6081 ist eine high speed 2,5Gigabit Ethernet PCI-Express Karte. Sie ist mit einem
externen Port ausgestattet. Sie unterstützt alle PCI-Express Slots von x1 bis x16. Der PCIExpress Bus unterstützt optimal die Leistung des schnellen Renesas Chipsatz. Die EX-6081
gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu
2500Mbit/s! Im Lieferumfang ist zusätzlich ein Low Profile Bügel enthalten, welches auch einen
Einbau in Slimline Gehäuse ermöglicht!
Kompatibilität: PCI-Express x1 bis x16
Betriebssysteme: Windows 7/ 8.x/ 10/ Server 20xx/ Linux
Anschlüsse: 1x RJ45 2,5Gigabit Ethernet Anschluss
Lieferumfang: EX-6081, Treiber CD, Anleitung, Low Profile Bügel
Zertifikate:
1
ANSCHLÜSSE & LED`S
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitung
Vers. 1.0 / 24.02.21
EX-6081
RJ45 Anschluss:
Dual Farbige LED
Grüne LED
Status LED´s:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-
1x RJ45 Anschlüsse
Status LED´s
Modi Grüne LED Dual Farbige LED
2,5G
An = Verbunden
Blinkend = Datenübertragung
Aus
1G Aus
Grün leuchtend = Verbunden
Grün blinkend = Datenübertragung
10/100M Aus
Bernstein leuchtend = Verbunden
Bernstein blinkend = Datenübertragung
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC’s, we can give you only a general installation instructions for the EX-6081. Please refer your
computer’s reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Then attach the card with a screw to the rear panel of the computer.
5. Gently replace your computer’s cover and the mounting screws.
DRIVER INSTALLATION
Windows
After completing the hardware installation, the operating system will automatically the card and
install this! If the driver should not be installed automatically, insert the driver CD into you CDROM drive (eg drive D:) and then open the folder „LAN/Realtek/RTL8125B“. Please select the
folder with your operating system and install the driver (see Picture). Follow the hardware
assistant and finish the installation. Important! Restart your PC in any case after installing the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Network adapters“ the following new
entry's:
If you see this or a similar information the device is installed correctly.
Linux
The drivers are located in the following folder on our driver CD:
"D:\LAN\Realtek\8125B\Linux"
Because each individual version/distribution and kernel version of Linux is different, sadly we
can not provide a installation instruction. Please refer to the installation manual for Ethernet
ports from your Linux version! In some newer versions the card will even be installed automatically after starting the OS.

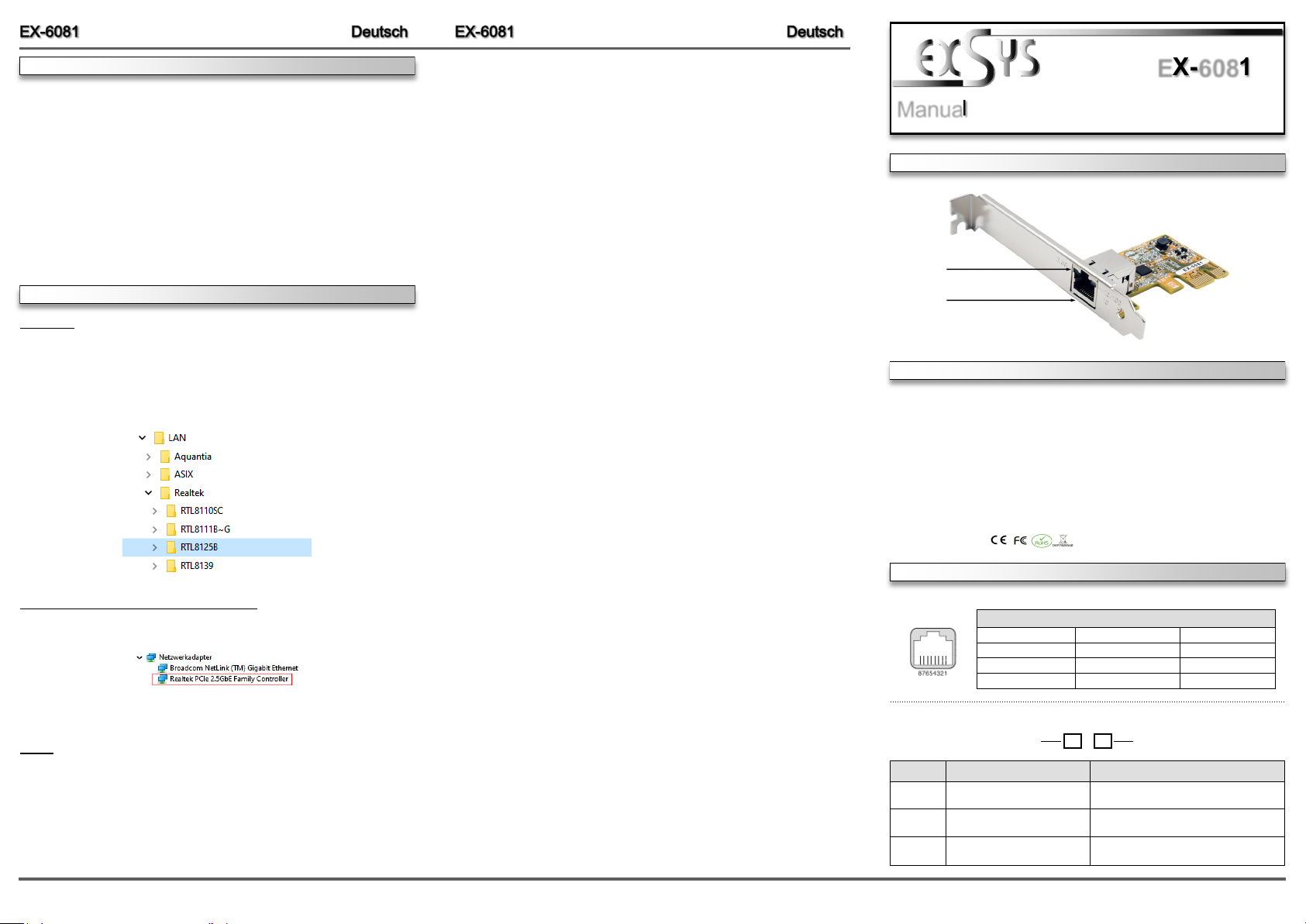

Page 2
2 3
4
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-6081 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3. Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-6081 vorsichtig
in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-6081 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4. Danach befestigen Sie die EX-6081 mit einer Schraube am Gehäuse.
5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„LAN/Realtek/RTL8125B“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen
Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter“ folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux
Die Treiber befinden sich in folgendem Verzeichnis:
"D:\LAN\Realtek\8125B\Linux"
Da sich die einzelnen Versionen sehr voneinander unterscheiden, können wir Ihnen leider
keine Installationsanweisung zur Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Ethernet Controller Ihrer Linux Version. In einigen neueren Versionen wird die
Karte bereits automatisch beim Start installiert.
The EX-6081 is a plug & play high-speed 2,5Gigabit Ethernet PCI-Express expansion card. It
provide one external RJ45 2,5Gigabit port. It uses data transfer rates up to 2500Mbit/s. The
design fully utilize the Renesas chipset, which represents the latest in high speed network
interface technology. It provides a secure and very high data transfer rate. It supports all PCIExpress slots x1 to x16 and almost every operating system. A low profile bracket is also included in the scope of delivery, which also enables installation in slimline housings!
Compatibility: PCI-Express x1 to x16
Operating System: Windows 7/ 8.x/ 10/ Server 20xx/ Linux
Connectors: 1x RJ45 2,5Gigabit Ethernet Port
Extent of delivery: EX-6081, Driver CD, Manual, Low Profile Bracket
Certificates:
CONNECTORS & LED‘S
DESCRIPTION & TECNICAL INFORMATION
LAYOUT
Manual
Vers. 1.0 / 24.02.21
EX-6081
RJ45 Port:
Dual Color LED
Green LED
Status LED´s:
RJ45 Port
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-
1x RJ45 Port
Status LED´s
Mode Green LED Dual Color LED
2,5G
On = Linked
Blinking = Transferring
Off
1G Off
Green on = Linked
Green blinking = Transferring
10/100M Off
Amber on = Linked
Amber blinking = Transferring
