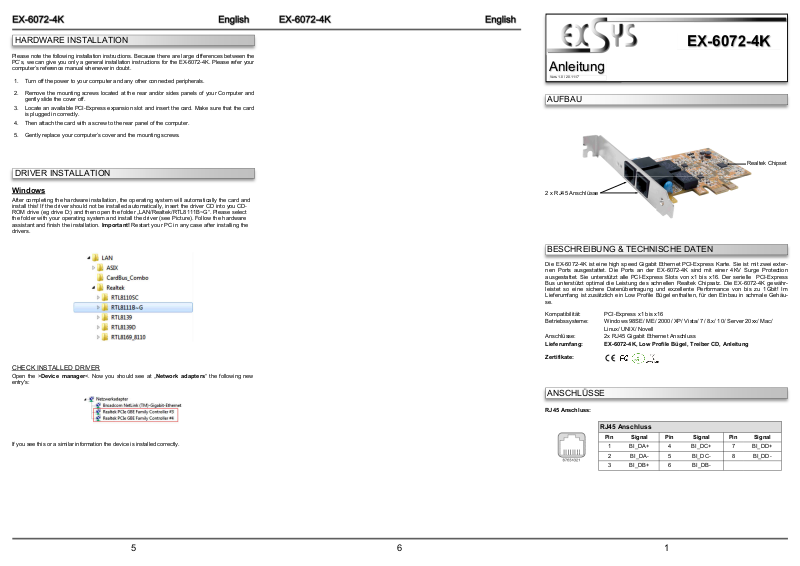

Exsys EX-6072-4K User Manual
HARDWARE INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC’s, we can give you only a general installation instructions for the EX-6072-4K. Please refer your
computer’s reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
4. Then attach the card with a screw to the rear panel of the computer.
5. Gently replace your computer’s cover and the mounting screws.
DRIVER INSTALLATION
Anleitung
Vers. 1.0 / 20.11.17
AUFBAU
EX-6072-4K
Realtek Chipset
Windows
After completing the hardware installation, the operating system will automatically the card and
install this! If the driver should not be installed automatically, insert the driver CD into you CDROM drive (eg drive D:) and then open the folder „LAN/Realtek/RTL8111B~G“. Please select
the folder with your operating system and install the driver (see Picture). Follow the hardware
assistant and finish the installation. Important! Restart your PC in any case after installing the
drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Network adapters“ the following new
entry's:
If you see this or a similar information the device is installed correctly.
2 x RJ45 Anschlüsse
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-6072-4K ist eine high speed Gigabit Ethernet PCI-Express Karte. Sie ist mit zwei externen Ports ausgestattet. Die Ports an der EX-6072-4K sind mit einer 4KV Surge Protection
ausgestattet. Sie unterstützt alle PCI-Express Slots von x1 bis x16. Der serielle PCI-Express
Bus unterstützt optimal die Leistung des schnellen Realtek Chipsatz. Die EX-6072-4K gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 1Gbit! Im
Lieferumfang ist zusätzlich ein Low Profile Bügel enthalten, für den Einbau in schmale Gehäuse.
Kompatibilität: PCI-Express x1 bis x16
Betriebssysteme: Windows 98SE/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/
Linux/ UNIX/ Novell
Anschlüsse: 2x RJ45 Gigabit Ethernet Anschluss
Lieferumfang: EX-6072-4K, Low Profile Bügel, Treiber CD, Anleitung
Zertifikate:
ANSCHLÜSSE
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-
6 5
1
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-6072-4K geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3. Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-6072-4K vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-6072-4K
korrekt eingesteckt ist und das kein Kurzschluss entsteht.
4. Danach befestigen Sie die EX-6072-4K mit einer Schraube am Gehäuse.
5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „LAN/
Realtek/RTL8111B~G“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren
Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie
die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
EX-6072-4K
Manual
Vers. 1.0 / 20.11.17
LAYOUT
Realtek Chipset
2 x RJ45 Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-6072-4K is a plug & play high-speed Gigabit Ethernet PCI-Express expansion card. It
provides 2 external RJ45 Gigabit ports. The ports on the EX-6072-4K are equipped with a 4KV
Surge Protection. It uses data transfer rates up to 1Gbit on each port. The design fully utilize the
Realtek chipset, which represents the latest in high speed network interface technology. It
provides a secure and very high data transfer rate. It supports all PCI-Express slots x1 to x16
and almost every operating system. It is also supplied a Low Profile bracket for slim line cases.
Compatibility: PCI-Express x1 to x16
Operating Systems: Windows 98SE/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/
Linux/ UNIX/ Novell
Connectors: 2x RJ45 Gigabit Ethernet Port
Extent of delivery: EX-6072-4K, Low Profile Bracket, Driver CD, Manual
Certificates:
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter“ folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2 3
CONNECTORS
RJ45 Port:
RJ45 Port
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-
4
