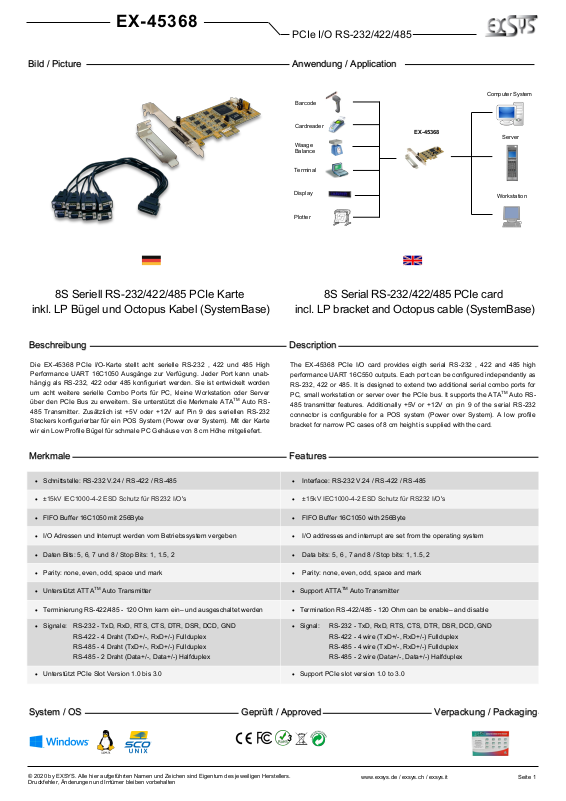

Page 1
Seite 1
© 2020 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen und Irrtümer bleiben vorbehalten
www.exsys.de / exsys.ch / exsys.it
EX-45368
PCIe I/O RS-232/422/485
8S Seriell RS-232/422/485 PCIe Karte
inkl. LP Bügel und Octopus Kabel (SystemBase)
8S Serial RS-232/422/485 PCIe card
incl. LP bracket and Octopus cable (SystemBase)

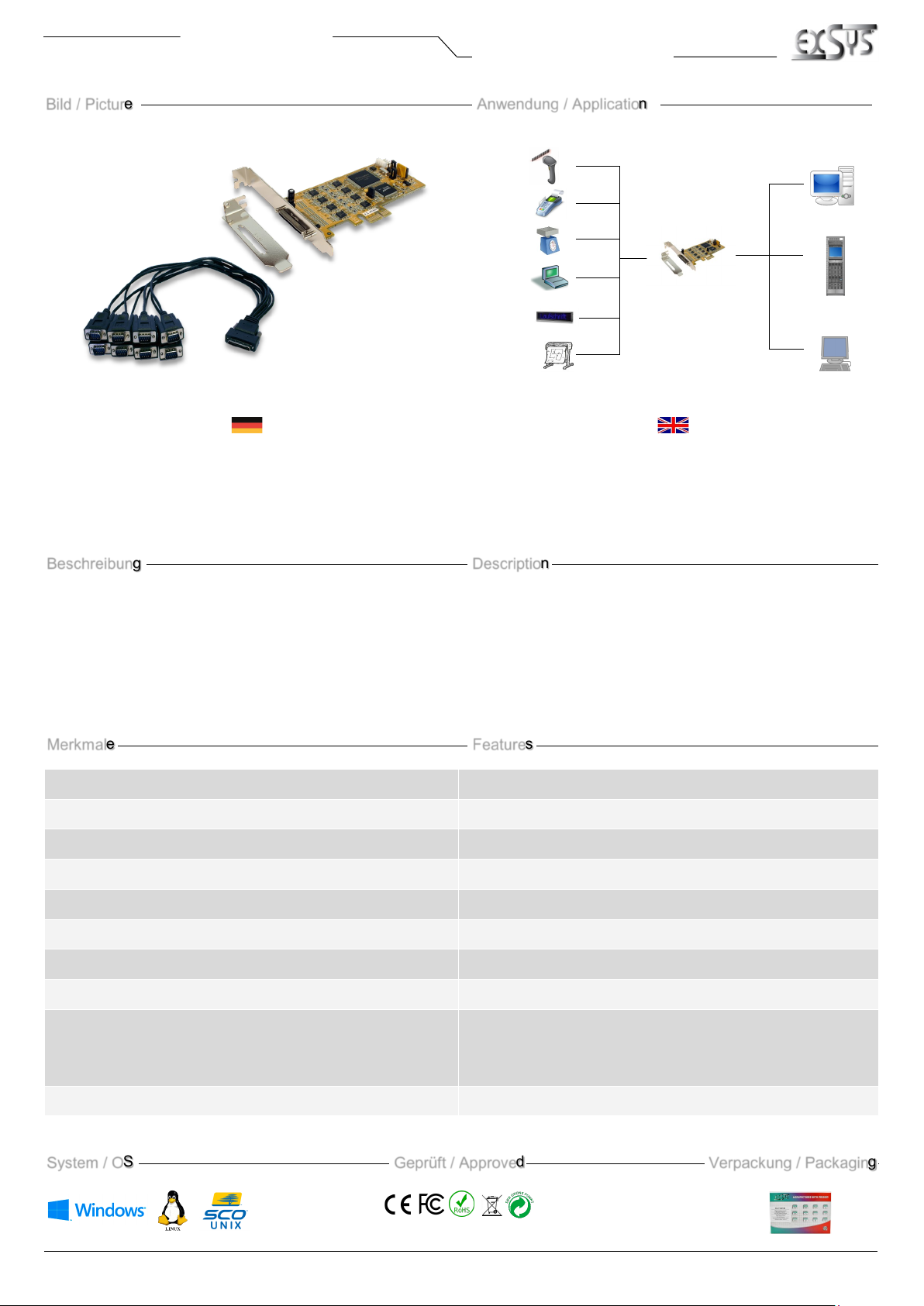

Anwendung / Application
Bild / Picture
Description Beschreibung
Features Merkmale
Geprüft / Approved System / OS Verpackung / Packaging
3
• Schnittstelle: RS-232 V.24 / RS-422 / RS-485 • Interface: RS-232 V.24 / RS-422 / RS-485
• ±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's • ±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's
• FIFO Buffer 16C1050 mit 256Byte • FIFO Buffer 16C1050 with 256Byte
• I/O Adressen und Interrupt werden vom Betriebssystem vergeben • I/O addresses and interrupt are set from the operating system
• Daten Bits: 5, 6, 7 und 8 / Stop Bits: 1, 1.5, 2 • Data bits: 5, 6 , 7 and 8 / Stop bits: 1, 1.5, 2
• Parity: none, even, odd, space und mark • Parity: none, even, odd, space and mark
• Unterstützt ATTA
TM
Auto Transmitter • Support ATTATM Auto Transmitter
• Terminierung RS-422/485 - 120 Ohm kann ein– und ausgeschaltet werden • Termination RS-422/485 - 120 Ohm can be enable– and disable
• Signale: RS-232 - TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 - 4 Draht (TxD+/-, RxD+/-) Fullduplex
RS-485 - 4 Draht (TxD+/-, RxD+/-) Fullduplex
RS-485 - 2 Draht (Data+/-, Data+/-) Halfduplex
• Signal: RS-232 - TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422 - 4 wire (TxD+/-, RxD+/-) Fullduplex
RS-485 - 4 wire (TxD+/-, RxD+/-) Fullduplex
RS-485 - 2 wire (Data+/-, Data+/-) Halfduplex
• Unterstützt PCIe Slot Version 1.0 bis 3.0 • Support PCIe slot version 1.0 to 3.0
Die EX-45368 PCIe I/O-Karte stellt acht serielle RS-232 , 422 und 485 High
Performance UART 16C1050 Ausgänge zur Verfügung. Jeder Port kann unabhängig als RS-232, 422 oder 485 konfiguriert werden. Sie ist entwickelt worden
um acht weitere serielle Combo Ports für PC, kleine Workstation oder Server
über den PCIe Bus zu erweitern. Sie unterstützt die Merkmale ATATM Auto RS485 Transmitter. Zusätzlich ist +5V oder +12V auf Pin 9 des seriellen RS-232
Steckers konfigurierbar für ein POS System (Power over System). Mit der Karte
wir ein Low Profile Bügel für schmale PC Gehäuse von 8 cm Höhe mitgeliefert.
The EX-45368 PCIe I/O card provides eigth serial RS-232 , 422 and 485 high
performance UART 16C550 outputs. Each port can be configured independently as
RS-232, 422 or 485. It is designed to extend two additional serial combo ports for
PC, small workstation or server over the PCIe bus. It supports the ATA
TM
Auto RS485 transmitter features. Additionally +5V or +12V on pin 9 of the serial RS-232
connector is configurable for a POS system (Power over System). A low profile
bracket for narrow PC cases of 8 cm height is supplied with the card.
Barcode
Computer System
Workstation
EX-45368
Server
Waage
Balance
Display
Plotter
Cardreader
Terminal
Page 2
Seite 2
© 2020 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen und Irrtümer bleiben vorbehalten
www.exsys.de / exsys.ch / exsys.it
EX-45368
PCIe I/O RS-232/422/485
Specification Spezifikation
Chip-Set: SystemBase SB16C1058PCI Chip-Set: SystemBase SB16C1058PCI
Datentransfer-Rate: 300Baud bis 921.6KBaud Data transfer rate: 300Baud up to 921.6KBaud
Anschlüsse: 1 x VHDCI68 Pin Buchse für Octopus-Kabel
8 x 9 Pin Seriell Stecker (mit Octopus Kabel)
1 x Floppy-Stecker Stromanschluss
Connectors: 1 x VHDCI 68 pin female for Octopus cable
8 x 9 pin serial male (with Octopus cable)
1 x Floppy power connector
Hardwaresysteme: PCIe x1 bis x16 Slot Hardware system: PCIe x1 up to x16 slot
Treiber: Win98SE/ME/XP/200x/Vista/7/8.x/10 (32&64-Bit)
Linux 2.4 oder höher, Mac OS 10.x
Driver: Win98SE/ME/XP/200x/Vista/7/8.x/10 (32&64-Bit)
Linux 2.4 or higher, MAC OS 10.4
Betriebssysteme: Gemäß Treiber Operating systems: In accordance with driver
Betriebstemperatur : 0°C bis +55°C Celsius Operating temperature : 32°F up to 131°F Fahrenheit
Lagertemperatur: -40°C bis +75°C Celsius Storage temperature: -40°F up to 167°F Fahrenheit
Rel. Luftfeuchtigkeit: 5% bis 95% Rel. Humidity: 5% to 95%
Stromversorgung: +3.3 Volt über den PCIe Slot Current Supply: +3.3V over the PCIe slot
Abmessung: 115.30 x 64.23 mm Size: 115.30 x 64.23 mm
Gewicht: 1100 g Weight: 1100 g
EAN: 4718359453687 EAN: 4718359453687
Ursprungsland: Taiwan Country of origin: Taiwan
Lieferumfang: EX-45368, Octopus Kabel, Low Profile Bügel,
Treiber CD, Handbuch
Packaging contents: EX-45368, Octopus cable, Low Profile bracket,
Driver CD, Manual
