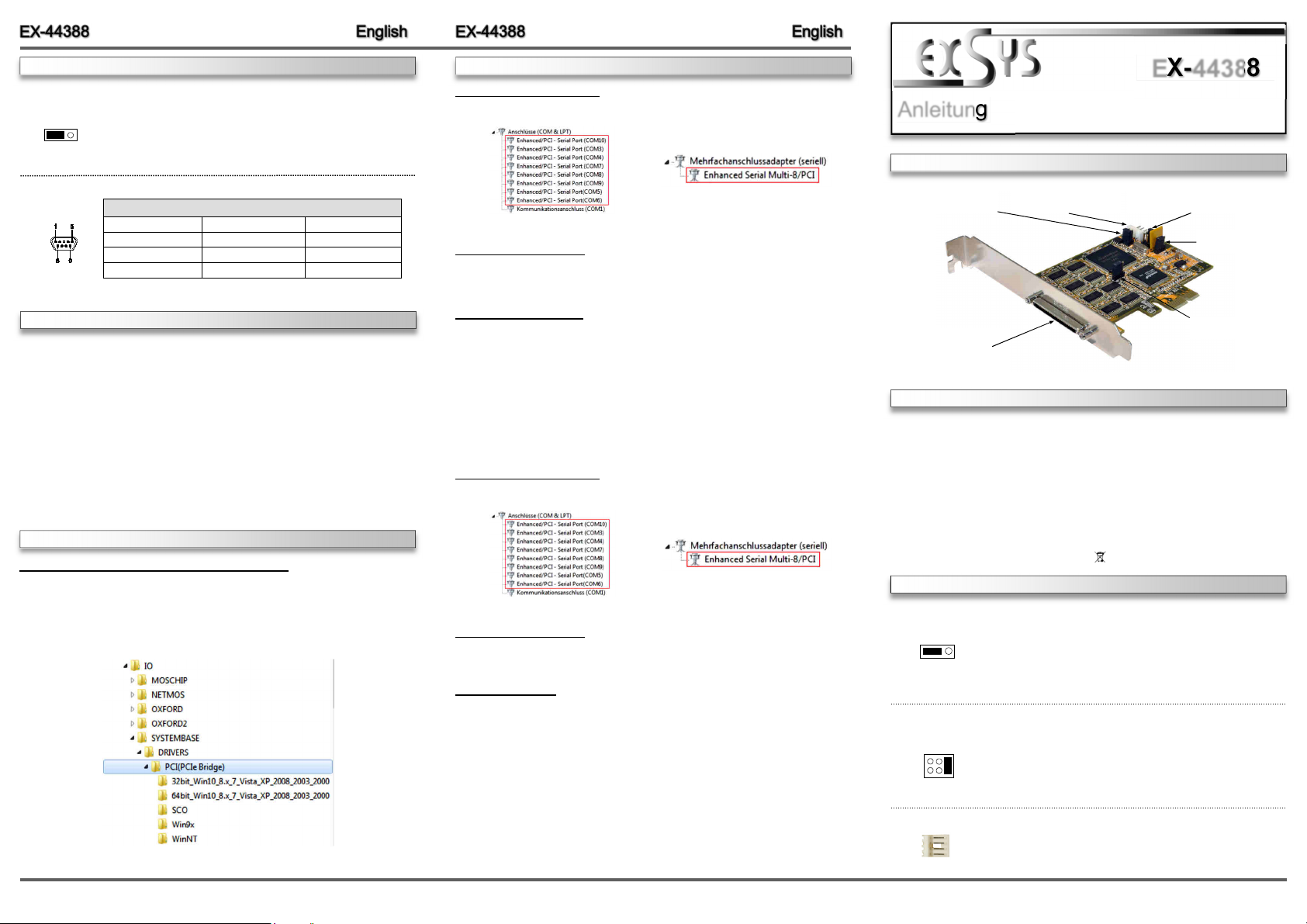

Page 1

JUMPER SETTING & CONNECTORS

JP1:

DIS | ENA

DB 9M:

DIS = The function PME is disable. (Factory Setting)

ENA = The function PME is enable. Now the card can be activate

the computer through the serial ports. But this should not be adjusted for standard applications.

Serial 9 Pin D-SUB Connector

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS 2 RXD 5 GROUND 8 CTS 3 TXD 6 DSR 9 RI

HARDWARE INSTALLATION

If you are ready with the jumper settings, please proceed with the following installation instructions. Because there are large differences between PC’s, we can give you only a general installation guide. Please refer to your computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/ or sides panels of your Computer and gently slide the cover off.

3. Locate an available expansion slot and remove its covers from the rear panel of your computer. Make sure it is the right expansion slot for the card (see card description)

4. Align the card with the expansion slot, and then gently but firmly, insert the card. Make sure the card is seated and oriented correctly. Never insert the card by force!

5. Then connect the card with a screw to the rear panel of the computer case.

6. Gently replace your computer’s cover and the mounting screws.

DRIVER INSTALLATION

Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10

After completing the hardware installation, the operating system will automatically the card and install this! If the driver should not be installed automatically, insert the driver CD into you CDROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)“. Please select the folder with your operating system and install the driver (see Picture). Follow the hardware assistant and finish the installation. Important! Restart your PC in any case after installing the drivers.

DRIVER INSTALLATION

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ and at „Multifunction Adapter“ the following new entry's:

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager” click at „COM3”, „Settings” and then „Advance”. There you can change between COM3 till COM256.

Windows Server 20xx

Use the following driver for the following Windows Server Version. Windows Server 2003 = XP Driver Windows Server 2008 = VISTA Driver Windows Server 2008R2 = Windows 7 Driver Windows Server 2012 = Windows 8.x Driver Windows Server 2012R2 = Windows 10 Driver

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ and at „Multifunction Adapter“ the following new entry's:

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager” click at „COM3”, „Settings” and then „Advance”. There you can change between COM3 till COM256.

Linux / SCO Unix

The drivers are located in the following folder on our driver CD:

"IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO"

Because each individual distribution and kernel version of Linux is different, sadly we cant provide a installation instruction. Please refer to the installation manual for standard IO ports from your Unix/Linux version! In some newer versions of Linux the card will even be installed automatically after starting Linux.

EX-44388

Anleitung

Vers. 1.0 / 24.10.16

AUFBAU

JP4: Nur für Testzwecke (Nicht verändern!)

S1-S8:

68 Pin VHDCI Buchse für Octopus-Kabel mit 8 x 9 Pin Serielle Anschluss

J3: Anschluss für Strom vom PC Netzteil

BESCHREIBUNG & TECHNISCHE DATEN

Die EX-44388 ist eine PCI-Express serielle RS-232 Karte mit 8 seriellen FIFO 16C550 Ports, für den Anschluss von High-Speed seriellen RS-232 Peripherie Geräten (z.B. Terminal, Modem, Plotter usw.). Der serielle PCI-Express Bus unterstützt dabei optimal die Leistung des schnellen 16C550 Chipset mit 256byte FIFO Cache. Die Karte gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 115,2KBaud/s! Sie unterstützt alle PCI-Express Slots von x1 bis x16. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und vom Betriebssystem automatisch vorgenommen werden.

Kompatibilität: PCI-Express x1 bis x16 Betriebssysteme: Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux Anschlüsse: 8x 9 Pin Seriell D-Sub Stecker

Lieferumfang: EX-44388, Treiber CD, Anleitung, Oktopus Kabel

Zertifikate:

/ FCC / RoHS / WEEE DE97424562 / WHQL

JUMPER EINSTELLUNG & ANSCHLÜSSE

JP3:

DIS | PWR

JP2:

X5 X12 I12

DIS = Am Pin 9 liegt das Standard Signal RI (Ring Indicator) an. (Werkseinstellung)

PWR = Am Pin 9 kann jetzt eine Spannung von DC5V oder DC12V eingestellt werden.

Die Einstellung der Spannung nehmen Sie mit JP2 vor. Dieser sollte aber bei Standard Anwendungen nicht verstellt werden.

Wenn Sie den Jumper JP3 auf PWR gesetzt haben, können Sie mit dem Jumper JP2 den Spannungswert einstellen. Es gibt 3 verschiedene Spannungsquellen. (Nur in Verbindung mit JP3 auf PWR!!!)

X5 = 5Volt vom PC-Netzteil X12 = 12Volt vom PC-Netzteil I12 = 12Volt vom Mainboard (Werkseinstellung)

JP2: Jumper für die Stromquelle

(Netzteil oder PCI-Express Bus)

JP3: Power auf 9 Pin Stecker Ein/Aus

JP1: PME Ein- / Ausschalten

J3:

6 5

1 +5V 2 GND

Für AUX Einstellung (JP2) muss J3 mit dem PC Netzteil verbunden

3 GND

werden! Sonst wird die Karte nicht mit Strom versorgt.

4 +12V

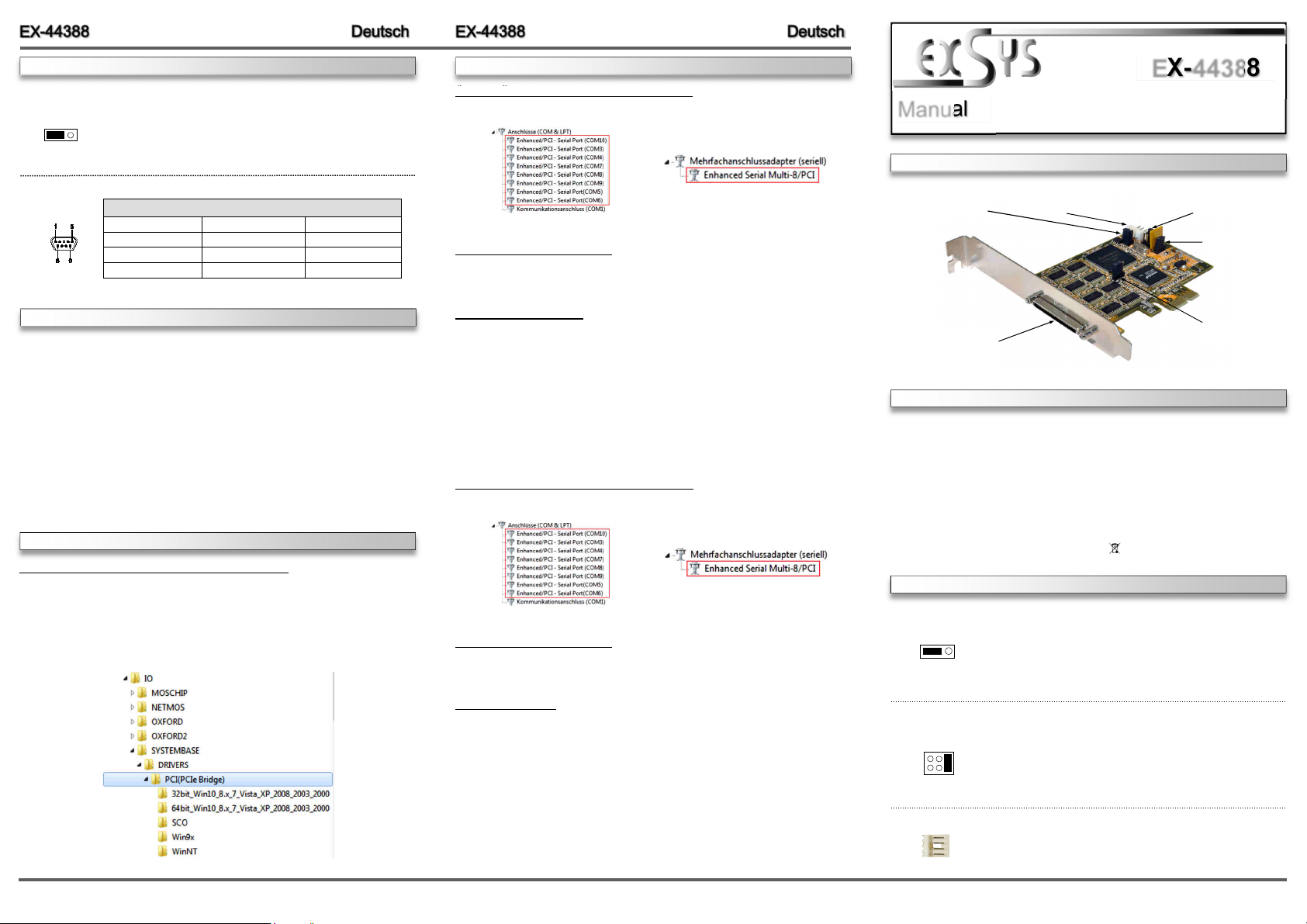

Page 2

JUMPER EINSTELLUNG & ANSCHLÜSSE

JP1:

DIS | ENA

DB 9M:

DIS = Die Funktion PME ist ausgeschaltet (Werkseinstellung)

ENA = Die Funktion PME ist eingeschaltet. Der PC kann nun durch

die Seriellen Ports der EX-44388 aktiviert werden. Dieser sollte aber bei Standard Anwendungen nicht verstellt werden.

Seriell 9 Pin D-SUB Stecker

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS 2 RXD 5 GROUND 8 CTS 3 TXD 6 DSR 9 RI

HARDWARE INSTALLATION

Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen Sie vorsichtig das Gehäuse.

3. Suchen Sie einen freien Steckplatz und entfernen Sie das Slot Blech, stecken Sie die Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich um den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)

4. Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht. Wenden Sie bitte keine Gewalt an um die Karte einzustecken!

5. Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.

6. Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.

TREIBER INSTALLATION

Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „IO/ SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.

TREIBER INSTALLATION

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müsst en Sie u nter „Anschlüsse (COM & LPT)“ und unter „Multifunktionsadapter“ folgende Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

ÄNDERN DER PORT NUMMER

Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3“ „Anschlusseinstellung“ und „Erweitert“ öffnen. Nun können Sie dann zwischen COM3 bis COM256 wählen!

Windows Server 20xx

Es werden folgende Treiber für die Server Betriebssysteme installiert: Windows Server 2003 = XP Treiber Windows Server 2008 = VISTA Treiber Windows Server 2008R2 = Windows 7 Treiber Windows Server 2012 = Windows 8.x Treiber Windows Server 2012R2 = Windows 10 Treiber

ÜBERPRÜFEN DER INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müsst en Sie u nter „Anschlüsse (COM & LPT)“ und unter „Multifunktionsadapter“ folgende Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

ÄNDERN DER PORT NUMMER

Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3“ „Anschlusseinstellung“ und „Erweitert“ öffnen. Nun können Sie dann zwischen COM3 bis COM256 wählen!

Linux / SCO Unix

Die Treiber für Linux / SCO Unix befinden sich in folgendem Verzeichnis:

"IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO"

Da sich die einzelnen Distributionen und Kernelversionen sehr voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung zu Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O Ports Ihrer Linux/Unix Version. In einigen neueren Versionen, wird die Karte sogar automatisch beim Start Installiert.

EX-44388

Manual

Vers. 1.0 / 24.10.16

LAYOUT

JP4: Only for tests (Do not change!)

S1-S8:

68 Pin VHDCI connector for octopus cable with 8 x 9 pin serial connector

J3: Connector for PC Power Supply

DESCRIPTION & TECHNICAL INFORMATION

The EX-44388 is a plug & play high-speed serial RS-232 expansion card for the PCI-Express Bus. It provides eight 9 pin high speed RS-232 serial ports. It uses data transfer rates up to

115.2Kbaud/s. The card design utilizes the 16C550 UART with 256byte buffer, which incorporates the latest in high speed interface technology. In combination with the fast PCI-Express bus it provides a secure and very high data transfer on each single port. It supports all PCI-Express slots x1 to x16. It is not possible to change the address or IRQ settings manually, they will be obtained automatically by the system (BIOS) and operating system.

Compatibility: PCI-Express x1 to x16 Operating System: Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux Connections: 8x 9 Pin serial male connector

Extent of delivery: EX-44388, Driver CD, Manual, Octopus Cable Certificates:

/ FCC / RoHS / WEEE DE97424562 / WHQL

JUMPER SETTING & CONNECTORS

JP3:

DIS = The pin 9 is connected with RI (Ring Indicator) signal as standard RS-232 definition. (Factory Setting)

PWR = The pin 9 is connected with power from PCI slot or from

DIS | PWR

JP2:

X5 X12 I12

J3:

Aux power connector (J3). The power source is controlled by JP2 jumper.

Only if JP3 is set to PWR! The pin 9 from the serial port connector will be supplied with DC5V or DC12V. There are 3 sources depends on the jumper position of JP2.

X5 = 5Volt from PC Power Supply X12 = 12Volt from PC Power Supply I12 = 12Volt from Mainboard (Factory Setting)

1 +5V 2 GND

For aux power (JP2), J3 must be connected to pc power supply! If

3 GND

not the card won’t work.

4 +12V

JP2: Select the power over Power Supply or PCI-Express Bus

JP3: Power to 9 Pin On/Off

JP1: PME On / Off
