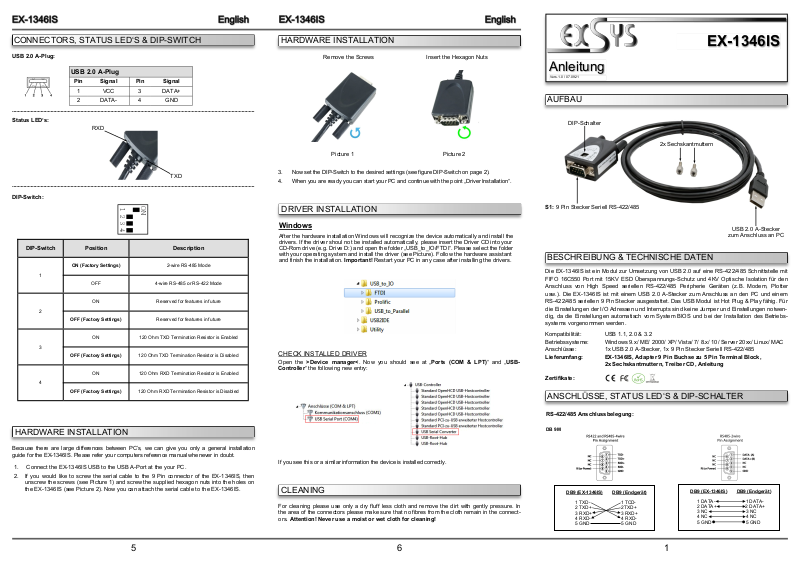

Die EX-1346IS ist ein Modul zur Umsetzung von USB 2.0 auf eine RS-422/485 Schnittstelle mit
FIFO 16C550 Port mit 15KV ESD Überspannungs-Schutz und 4KV Optische Isolation für den
Anschluss von High Speed seriellen RS-422/485 Peripherie Geräten (z.B. Modem, Plotter
usw.). Die EX-1346IS ist mit einem USB 2.0 A-Stecker zum Anschluss an den PC und einem
RS-422/485 seriellen 9 Pin Stecker ausgestattet. Das USB Modul ist Hot Plug & Play fähig. Für
die Einstellungen der I/O Adressen und Interrupts sind keine Jumper und Einstellungen notwendig, da die Einstellungen automatisch vom System BIOS und bei der Installation des Betriebssystems vorgenommen werden.
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC
Anschlüsse: 1x USB 2.0 A-Stecker, 1x 9 Pin Stecker Seriell RS-422/485
Lieferumfang: EX-1346IS, Adapter 9 Pin Buchse zu 5 Pin Terminal Block,
2x Sechskantmuttern, Treiber CD, Anleitung
Zertifikate:
1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitung
Vers. 1.0 / 07.09.21
EX-1346IS
ANSCHLÜSSE, STATUS LED‘S & DIP-SCHALTER
USB 2.0 A-Stecker
zum Anschluss an PC
S1: 9 Pin Stecker Seriell RS-422/485
2x Sechskantmuttern
DB 9M
RS-422/485 Anschlussbelegung:
CONNECTORS, STATUS LED‘S & DIP-SWITCH
DB9 (EX-1346IS) DB9 (Endgerät)
1 TXD- 1 TCD 2 TXD+ 2 TXD+
3 RXD+ 3 RXD+
4 RXD- 4 RXD 5 GND 5 GND
DB9 (EX-1346IS) DB9 (Endgerät)
1 DATA- 1 DATA 2 DATA+ 2 DATA+
3 NC 3 NC
4 NC 4 NC
5 GND 5 GND
DIP-Schalter
HARDWARE INSTALLATION
Because there are large differences between PC’s, we can give you only a general installation
guide for the EX-1346IS. Please refer your computers reference manual whenever in doubt.
1. Connect the EX-1346IS USB to the USB A-Port at the your PC.
2. If you would like to screw the serial cable to the 9 Pin connector of the EX-1346IS, then
unscrew the screws (see Picture 1) and screw the supplied hexagon nuts into the holes on
the EX-1346IS (see Picture 2). Now you can attach the serial cable to the EX-1346IS.
USB 2.0 A-Plug:
USB 2.0 A-Plug
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
Status LED‘s:
RXD
TXD
DIP-Switch Position Description
1
ON (Factory Settings) 2-wire RS-485 Mode
OFF 4-wire RS-485 or RS-422 Mode
2
ON Reserved for features in future
OFF (Factory Settings) Reserved for features in future
3
ON 120 Ohm TXD Termination Resistor is Enabled
OFF (Factory Settings) 120 Ohm TXD Termination Resistor is Disabled
ON 120 Ohm RXD Termination Resistor is Enabled
4
OFF (Factory Settings) 120 Ohm RXD Termination Resistor is Disabled
DIP-Switch:
DRIVER INSTALLATION
CLEANING
Windows
After the hardware installation Windows will recognize the device automatically and install the
drivers. If the driver shoul not be installed automatically, please insert the Driver CD into your
CD-Rom drive (e.g. Drive D:) and open the folder „USB_to_IO/FTDI“. Please select the folder
with your operating system and install the driver (see Picture). Follow the hardware assistant
and finish the installation. Important! Restart your PC in any case after installing the drivers.
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning!
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)“ and „USB-
Controller“ the following new entry:
If you see this or a similar information the device is installed correctly.
Picture 1 Picture 2
Remove the Screws Insert the Hexagon Nuts
3. Now set the DIP-Switch to the desired settings (see figure DIP-Switch on page 2).
4. When you are ready you can start your PC and continue with the point „Driver Installation“.
HARDWARE INSTALLATION
2 3
4
HARDWARE INSTALLATION
TREIBER INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1346IS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schließen Sie die EX-1346IS an eine USB A-Buchse Ihres PC‘s an.
2. Falls Sie das serielle Kabel mit dem 9 Pin Anschluss der EX-1346IS verschrauben möchte,
dann schrauben Sie nun die Rändelschrauben heraus (siehe Abbildung 1) und schrauben Sie
hierfür die mitgelieferten Sechskantmuttern in die Löcher an der EX-1346IS ein (siehe Abbildung 2). Nun können Sie das serielle Kabel an der EX-1346IS befestigen.
REINIGUNG
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie
nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„USB_to_IO/FTDI“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie
die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
ANSCHLÜSSE, STATUS LED‘S & DIP-SCHALTER
USB 2.0 A-Stecker:
USB 2.0 A-Stecker
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ und
unter „USB-Controller“ folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1346IS richtig installiert.
Manual
Vers. 1.0 / 07.09.21
EX-1346IS
Abbildung 1 Abbildung 2
Entfernen der Rändelschrauben Einsetzen der Sechskantmuttern
3. Stellen Sie nun den DIP-Schalter auf die gewünschten Einstellungen ein (siehe Abbildung
DIP-Schalter auf Seite 2).
4. Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation“ fortfahren.
Status LED‘s:
RXD
TXD
DIP-Schalter Position Beschreibung
1
ON (Werkseinstellung) 2-Draht RS-485 Mode
OFF 4-Draht RS-485 oder RS-422 Mode
2
ON Reserviert für zukünftige Features
OFF (Werkseinstellung) Reserviert für zukünftige Features
3
ON 120 Ohm TXD-Abschlusswiderstand ist aktiviert
OFF (Werkseinstellung) 120 Ohm TXD-Abschlusswiderstand ist deaktiviert
ON 120 Ohm RXD-Abschlusswiderstand ist aktiviert
4
OFF (Werkseinstellung) 120 Ohm RXD-Abschlusswiderstand ist deaktiviert
HARDWARE INSTALLATION
DIP-Schalter:
The EX-1346IS are plug & play high-speed USB 2.0 to serial module for USB 2.0 ports with
15KV ESD Surge Protection and 4KV Optical Isolation up to one RS-422/485 9 pin connector.
The EX-1346IS provides one USB 2.0 A-Plug for connect to PC and one 9 Pin serial RS422/485 connector. The USB to Serial module design utilizes the Chip-Set FTDI with 16C550
UART. It is not possible to change the address or IRQ settings manually, they will be obtained
automatically by the operating system.
Compatibility: USB 1.1, 2.0 & 3.2
Operating Systems: Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC
Connectors: 1x USB 2.0 A-Plug, 1x 9 Pin Serial RS-422/485 Connector
Extent of delivery: EX-1346IS, Adapter 9 Pin Female to 5 Pin Terminal Block,
2x Hexagon Nuts, Driver CD, Manual
Certificates:
DESCRIPTION & TECHNICAL INFORMATION
LAYOUT
CONNECTORS, STATUS LED‘S & DIP-SWITCH
USB 2.0 A-Plug
for connection to PC
S1: 9 Pin Serial RS-422/485 Connector
2x Hexagon Nuts
DB 9M
RS-422/485 Pin Assignments:
DIP-Switch
DB9 (EX-1346IS) DB9 (Device)
1 TXD- 1 TCD 2 TXD+ 2 TXD+
3 RXD+ 3 RXD+
4 RXD- 4 RXD 5 GND 5 GND
DB9 (EX-1346IS) DB9 (Device)
1 DATA- 1 DATA 2 DATA+ 2 DATA+
3 NC 3 NC
4 NC 4 NC
5 GND 5 GND
