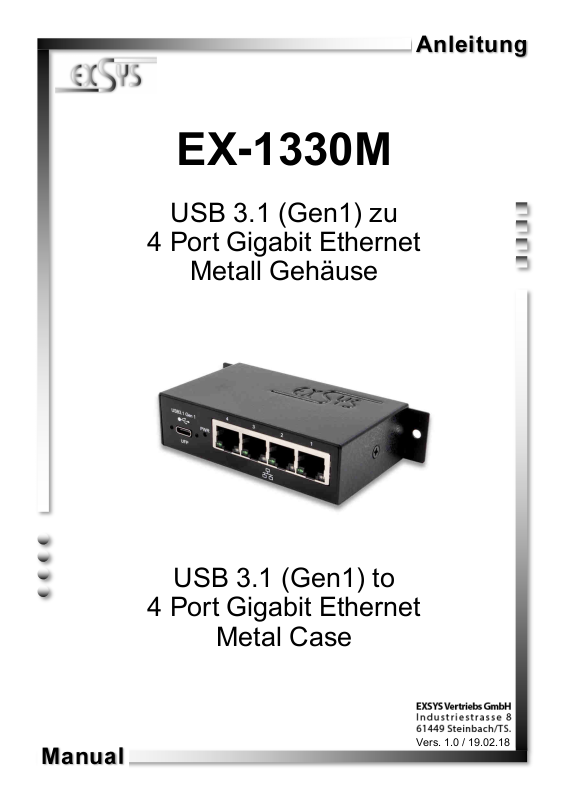

Exsys EX-1330M User Manual

Anleitung

EX-1330M

USB 3.1 (Gen1) zu

4 Port Gigabit Ethernet

Metall Gehäuse

Manual

USB 3.1 (Gen1) to

4 Port Gigabit Ethernet

Metal Case

Vers. 1.0 / 19.02.18

EX-1330M

Inhaltsverzeichnis

1. Beschreibung ······················································································ 3

2. Lieferumfang ······················································································ 3

3. Aufbau, Anschlüsse & DIP-Schalter ······················································· 4-6

3.1 Aufbau······································································································ 4

3.2 Anschlüsse ································································································ 5

3.3 DIP-Schalter ······························································································ 6

4. Hardware Installation ·········································································· 6-7

5. Treiber Installation ············································································· 8-9

6. Technische Daten ················································································ 9

7. Technische Zeichnung ········································································· 10

Index

1. Description ························································································ 11

2. Extent of Delivery ··············································································· 11

3. Layout, Connections & DIP-Switch ···················································· 12-14

3.1 Layout ····································································································· 12

3.2 Connections ····························································································· 13

3.3 DIP-Switch ······························································································· 14

4. Hardware Installation ······································································ 14-15

5. Driver Installation ··········································································· 16-17

6. Technical Information ·········································································· 17

7. Technical Drawing ·············································································· 18

2

EX-1330M Deutsch

1. Beschreibung

Der EX-1330M ist mit einer USB 3.1 (Gen1) C-Buchse zum Anschluss an den PC und vier RJ45 Ports zum Anschluss für Endgeräte ausgestattet. Der EX-1330M ermöglicht Ihnen auf einfachste Weise Ihren Desktop PC oder Ihr Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder mehrere Endgeräte anzuschließen. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Der EX-1330M gewährleistet eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde auf der USB Schnittstelle! Der RJ45 Anschluss wird durch einen Realtek Chipsatz unterstützt. Er unterstützt den Bus Power Modus. Im Lieferumfang ist eine Wandmontagehalterung und ein DIN-Rail Kit für die Installation auf einer Trägerschiene enthalten. Das DINRail Kit wird mit zwei Schrauben auf der Rückseite der EX-1330M festgeschraubt.

Merkmale:

• Kompatibel zu USB 1.1, 2.0, 3.0 & 3.1

• Bis zu 5Gbit/s

• Unterstützt: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux 2.6.x & MAC OS 10.x

• Zertifiziert für

2. Lieferumfang

Bevor Sie den EX-1330M an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung:

• EX-1330M

• EX-47990

• USB 3.1 (Gen1) Kabel

• DIN-Rail Kit

• Anleitung

3

Deutsch EX-1330M

3. Aufbau, Anschlüsse & DIP-Schalter

3.1 Aufbau

Vorderseite:

Betriebs LED

DIP-Schalter

Rückseite:

1x USB 3.1 (Gen1)

Upstream C-Buchse

Din-Rail Kit

4x RJ45 Anschluss

DIP-Schalter

4

EX-1330M Deutsch

3. Aufbau, Anschlüsse & DIP-Schalter

3.2 Anschlüsse

RJ45 Anschluss:

RJ45 Anschluss

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+ 2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-

Status LED‘s:

LED Name Farbe LED Funktion

Link/Act

Geschwindigkeit

USB 3.1 (Gen1) C-Buchse:

Hinweis! Durch die Doppelbelegung der Pins, kann der USB Typ-C Stecker beidseitig in die Buchse

gesteckt werden.

Grün

Gelb

Ständig an: Die Verbindung des Netzwerk Anschlusses ist am arbeiten und aktiv

Blinken: Überträgt Daten Aus: Netzwerk Anschluss ist getrennt

Aus: 10/100Mbps Mode Ständig an: Gigabit (1000Mbps) Mode

5

Deutsch EX-1330M

3. Aufbau, Anschlüsse & DIP-Schalter

3.3 DIP-Schalter

DIP-

Schalter

1

2

3

4

Netzwerk

Anschluss

Anschluss 1

Anschluss 2

Anschluss 3

Anschluss 4

DIP-Schalter

Position

OFF Inaktiv*

ON Aktiv* (Werkseinstellung)

OFF Inaktiv

ON Aktiv (Werkseinstellung)

OFF Inaktiv

ON Aktiv (Werkseinstellung)

OFF Inaktiv

ON Aktiv (Werkseinstellung)

Beschreibung

Hinweis! *DIP-Schalter 1 steuert auch die OnBoard Windows Treiber. Wenn DIP-Schalter 1

aktiv ist, ist auch der Treiber aktiv. Andernfalls wenn der DIP-Schalter auf inaktiv gesetzt ist, werden auch die OnBoard Windows Treiber deaktiviert.

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX1330M geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Falls Sie den EX-1330M auf einer Trägerschiene installieren wollen, befolgen Sie als erstes die Punkte 4 & 5 auf Seite 7, bevor Sie mit Punkt 2 fortfahren.

2. Setzen Sie die DIP-Schalter 2, 3 & 4 auf inaktiv und nur den DIP-Schalter 1 auf aktiv und Verbinden Sie das mitgelieferte USB Kabel mit der USB C-Buchse des Hub´s.

3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-Buchse an Ihrem PC.

6

EX-1330M Deutsch

4. Hardware Installation

4. Installieren Sie das DIN-Rail Kit an der EX-1330M

Din-Rail Kit

5. Installation der EX-1330M auf einer Trägerschiene

7

Deutsch EX-1330M

5. Treiber Installation

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation müsste nun der DIP-Schalter 1 auf aktiv und DIP-Schalter 2, 3 & 4 auf inaktiv stehen und der EX-1330M mit dem PC verbunden sein. Die Stellung der DIP-Schalter ist aus diesem Grund wichtig, da das Betriebssystem die Ports nicht in der korrekten Reihenfolge installiert wenn alle DIP-Schalter auf aktiv gesetzt sind.

1. Der DIP-Schalter 1 steht auf Position ON und die DIP-Schalter 2, 3 & 4 stehen

auf der Position OFF.

2. Die EX-1330M ist korrekt mittels dem mitgelieferten USB Kabel mit dem PC verbunden.

3. Jetzt können Sie Ihren PC starten.

4. Ihr Betriebssystem erkennt automatisch die EX-1330M und öffnet ebenfalls automa-

tisch folgendes Fenster.

5. Jetzt führen Sie die „Run RTK_NIC_DRIVER_INSTALLER.sfx.exe“ aus und folgen

Sie den Anweisungen des Installationsmanager.

6. Nach erfolgreicher Installation wird der Netzwerk Anschluss 1 im Gerätemanager als

„Ethernet Port #1“ angezeigt.

7. Nun setzen Sie den DIP-Schalter 2 auf die Position ON, während DIP-Schalter

3 & 4 auf Position OFF stehen bleiben. Das Betriebssystem installiert nun völlig automatisch den Netzwerk Anschluss 2 und dieser wird nun ebenfalls im Gerätema- nager als „Ethernet Port #2“ angezeigt. Falls die Installation fehlschlägt, setzen Sie bitte den DIP-Switch wieder auf OFF und dann erneut auf ON!

8. Jetzt setzen Sie den DIP-Schalter 3 auf ON und der Anschluss 3 wird zugefügt.

9. Jetzt setzen Sie den DIP-Schalter 4 auf ON und der Anschluss 4 wird zugefügt.

8

EX-1330M Deutsch

5. Treiber Installation

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgende Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist der EX-1330M richtig installiert.

6. Technische Daten

Chipsatz: Realtek RTL8153B Datentransfer-Rate: USB 3.0: bis zu 5Gbit/s

Netzwerk: 10/100/1000Mbit/s

Anschlüsse: 4x RJ45, 1x USB 3.1(Gen1) C-Buchse Hardwaresystem: USB 1.1, 2.0, 3.0 & 3.1 Betriebssystem: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/

Linux 2.6.x & MAC OS 10.x

Betriebstemperatur: 0°C bis 55° Celsius Lagertemperatur: -40°C bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: Bus Power 5V Abmessung: 114,70 x 57,00 x 26,20 mm Gewicht: 380g

9

Deutsch EX-1330M

7. Technische Zeichnung

10

EX-1330M English

1. Description

The EX-1330M provides one USB 3.1 (Gen1) C-Port for connection to PC and four RJ45 port. The EX-1330M gives you an easy way to integrate your desktop PC or notebook into a 10/100/1000Mbps network or to connect devices. It supports all USB connections from 1.1 to 3.1. It provides a secure and very high data transfer on the USB

3.1 (Gen1) interface. It uses data transfer rates up to 5Gbit/s! The RJ45 port is supported by an Realtek chipset. The EX-1330M support the Bus Power mode. In the delivery is included a Wall Mounting Bracket and a DIN-Rail kit for installation in a 19” Rack. The DIN-Rail kit will be tightened with four screwed on the back of the EX-1330M.

Features:

• Compatible for USB 1.1, 2.0, 3.0 & 3.1

• Up to 5Gbit/s

• Supports: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux 2.6.x & MAC OS 10.x

• Certificate for

2. Extent of Delivery

Before you connect the EX-1330M to your PC, you should first check the contents of the delivery:

• EX-1330M

• EX-47990

• USB 3.1 (Gen1) Cable

• DIN-Rail Kit

• Manual

11

English EX-1330M

3. Layout, Connections & DIP-Switch

3.1 Layout

Front:

Power LED

DIP-Switch

Back:

1x USB 3.1 (Gen1)

Upstream C-Port

Din-Rail Kit

4x RJ45 Port

DIP-Switch

12

EX-1330M English

3. Layout, Connections & DIP-Switch

3.2 Connections

RJ45 Port:

RJ45 Port

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+ 2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-

Status LED‘s:

LED Name Color LED Function

Link/Act

Speed

USB 3.1 (Gen1) C-Port:

Note! By dual assignment of the pins, the USB Type-C plug can be plugged into the port on both

sides.

Green

Yellow

Steady on: The Connection on the Ethernet port is built and Active

Blinking: Transferring Ethernet Data Off: Ethernet Port Disconnected

Off: 10/100Mbps Mode Steady on: Gigabit (1000Mbps) Mode

13

English EX-1330M

3. Layout, Connections & DIP-Switch

3.3 DIP-Switch

DIP-Switch

1

2

3

4

Ethernet Port

Port 1

Port 2

Port 3

Port 4

DIP-Switch

Position

Description

OFF Disabled*

ON Enabled* (Factory Setting)

OFF Disabled

ON Enabled (Factory Setting)

OFF Disabled

ON Enabled (Factory Setting)

OFF Disabled

ON Enabled (Factory Setting)

Note! *DIP-Switch 1 controls the Onboard Windows Driver. If DIP-Switch 1 is enabled,

then also the driver is enabled. Otherwise the DIP-Switch 1 is disabled, then also the driver is disabled.

4. Hardware Installation

Because there are large differences between PC’s, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt.

1. If you want to install the EX-1330M on a wall or on a DIN-RAIL, then please go ahead with the steps 4 & 5 on page 15 before proceeding to step 2.

2. Set the DIP-Switches 2, 3 & 4 to disabled and only the DIP-Switch 1 to enabled and connect the included USB cable to the USB C-Port of the hub.

3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.

14

EX-1330M English

4. Hardware Installation

4. Install the DIN-Rail Kit on the backside of the EX-1330M

Din-Rail Kit

5. Assemble the EX-1330M on the DIN-Rail

15

English EX-1330M

5. Driver Installation

All Operating Systems

After completion of the hardware installation, the DIP-Switch 1 should be set to enabled and DIP-Switches 2, 3 & 4 to disabled and the EX-1330M should be connected to the PC. The position of the DIP-Switches is therefore important because the operating system does not install the ports in the correct order when all DIP-Switches are set to active at the same time.

1. The DIP-Switch 1 is set to ON and the DIP-Switches 2, 3 & 4 are set to OFF.

2. The EX-1330M is properly connected to the PC with the supplied USB cable.

3. Now you can start the PC.

4. Your operating system automatically detects the EX-1330M and opens the following

window

5. Now run the „Run RTK_NIC_DRIVER_INSTALLER.sfx.exe“ and follow the instruc-

tions of the installation manager.

6. After successful installation, the Ethernet Port 1 will be listed as „Ethernet Port #1“

in the device manager.

7. Now set the DIP-Switch 2 to ON, while the DIP-Switch 3 & 4 remain in the OFF

position. The operating system will be install automatically the Ethernet Port 2 and it will be also listed as „Ethernet Port #2“ in the device manager. If the installation Fails, please reset the DIP-Switch to OFF and then set it to ON again!

8. Set DIP-Switch 3 to ON and the Ethernet Port 3 will be added to device manager.

9. Set DIP-Switch 4 to ON and the Ethernet Port 4 will be added to device manager.

16

EX-1330M English

5. Driver Installation

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the EX-1330M is installed correctly.

6. Technical Information

Chip-Set: Realtek RTL8153B Data Transfer Rate: USB 3.0: up to 5Gbit/s

Network: 10/100/1000Mbit/s

Connectors: 4x RJ45, 1x USB 3.1(Gen1) C-Port Hardware System: USB 1.1, 2.0, 3.0 & 3.1 Operating System: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/

Linux 2.6.x & MAC OS 10.x

Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 167°Fahrenheit Rel. Humidity: 5% to 95% Power: Bus Power 5V Size: 114,70 x 57,00 x 26,20 mm Weight: 380g

17

English EX-1330M

7. Technical Drawing

18
