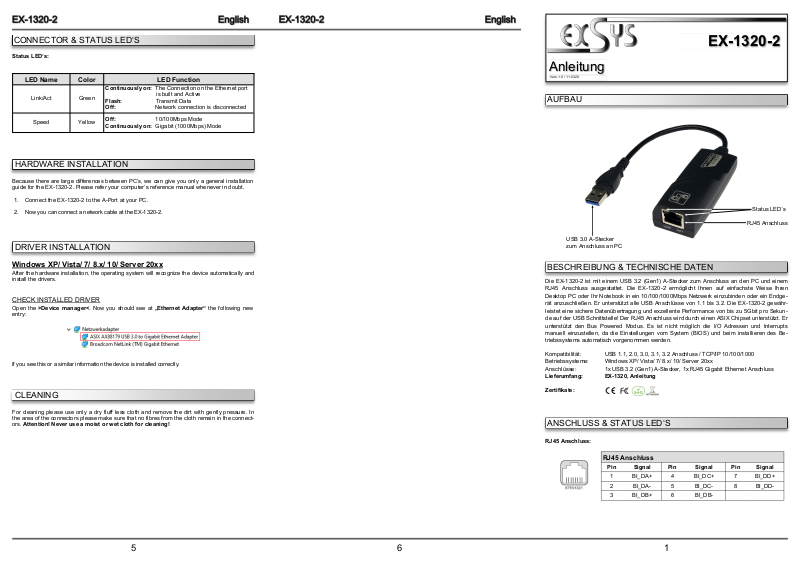

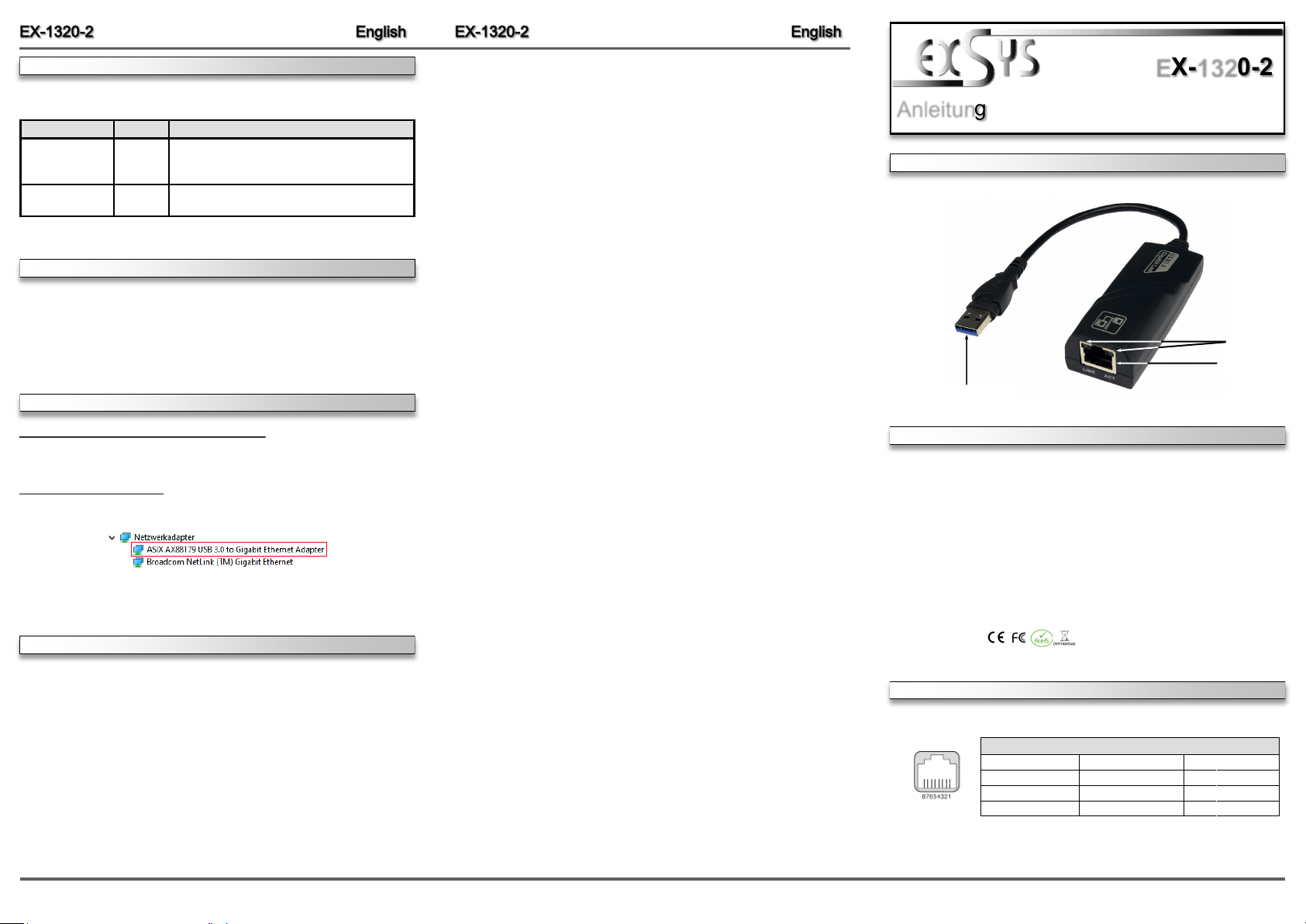

6 5
Die EX-1320-2 ist mit einem USB 3.2 (Gen1) A-Stecker zum Anschluss an den PC und einem
RJ45 Anschluss ausgestattet. Die EX-1320-2 ermöglicht Ihnen auf einfachste Weise Ihren
Desktop PC oder Ihr Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder ein Endgerät anzuschließen. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Die EX-1320-2 gewährleistet eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde auf der USB Schnittstelle! Der RJ45 Anschluss wird durch einen ASIX Chipset unterstützt. Er
unterstützt den Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts
manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden.
Kompatibilität: USB 1.1, 2.0, 3.0, 3.1, 3.2 Anschluss / TCP/IP 10/100/1000
Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Anschlüsse: 1x USB 3.2 (Gen1) A-Stecker, 1x RJ45 Gigabit Ethernet Anschluss
Lieferumfang: EX-1320, Anleitung
Zertifikate:
1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitung
Vers. 1.0 / 11.03.20
EX-1320-2
ANSCHLUSS & STATUS LED‘S
USB 3.0 A-Stecker
zum Anschluss an PC
Status LED´s
RJ45 Anschluss
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-
HARDWARE INSTALLATION
Because there are large differences between PC’s, we can give you only a general installation
guide for the EX-1320-2. Please refer your computer’s reference manual whenever in doubt.
1. Connect the EX-1320-2 to the A-Port at your PC.
2. Now you can connect a network cable at the EX-1320-2.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning!
DRIVER INSTALLATION
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ethernet Adapter“ the following new
entry:
If you see this or a similar information the device is installed correctly.
CONNECTOR & STATUS LED‘S
Status LED‘s:
LED Name Color
LED Function
Link/Act
Green
Continuously on: The Connection on the Ethernet port
is built and Active
Flash: Transmit Data
Off: Network connection is disconnected
Speed
Yellow
Off: 10/100Mbps Mode
Continuously on: Gigabit (1000Mbps) Mode

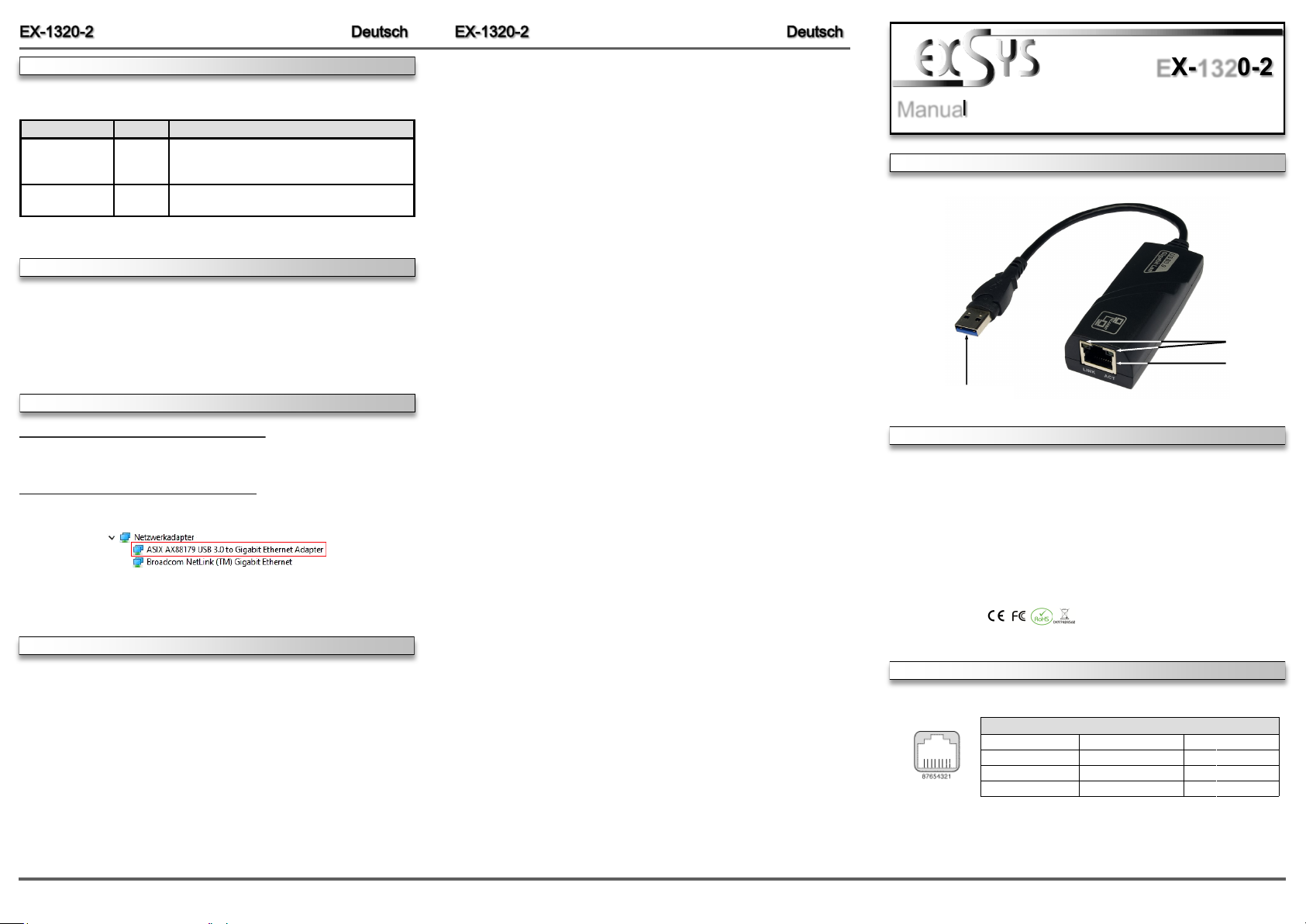

2 3
4
HARDWARE INSTALLATION
TREIBER INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1320-2 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Verbinden Sie die EX-1320-2 mit einer A-Buchse an Ihrem PC.
2. Nun können Sie ein Netzwerkkabel an die EX-1320-2 anschließen.
REINIGUNG
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1320-2 automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter“ folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1320-2 richtig installiert.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
The EX-1320-2 provides one USB 3.2 (Gen1) A-Plug for connect to PC and one RJ45 port. The
EX-1320-2 gives you an easy way to integrate your desktop PC or notebook into a
10/100/1000Mbps network or to connect a device. It supports all USB connections from 1.1 to
3.2. It provides a secure and very high data transfer on the USB 3.2 interface. It uses data
transfer rates up to 5Gbit/s! The RJ45 port is supported by an ASIX chipset. The EX-1320-2
support the Bus Powered mode. It is not possible to change the address or IRQ settings manually, they will be obtained automatically by the system (BIOS) and operating system.
Compatibility: USB 1.1, 2.0, 3.0, 3.1, 3.2 / TCP/IP 10/100/1000
Operating Systems: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Connectors: 1x USB 3.2 (Gen1) A-Plug, 1x RJ45 Gigabit Ethernet Port
Extent of delivery: EX-1320-2, Manual
Certificates:
DESCRIPTION & TECHNICAL INFORMATION
LAYOUT
CONNECTOR & STATUS LED‘S
USB 3.0 A-Plug
for connection to PC
Status LED´s
RJ45 Port
RJ45 Port:
RJ45 Port
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-
ANSCHLUSS & STATUS LED‘S
Status LED‘s:
LED Name Farbe
LED Funktion
Link/Act
Grün
Ständig an: Die Verbindung des Netzwerk Anschlusses
ist am arbeiten und aktiv
Blinken: Überträgt Daten
Aus: Netzwerk Anschluss ist getrennt
Geschwindigkeit
Gelb
Aus: 10/100Mbps Mode
Ständig an: Gigabit (1000Mbps) Mode
Manual
Vers. 1.0 / 11.03.20
EX-1320-2
