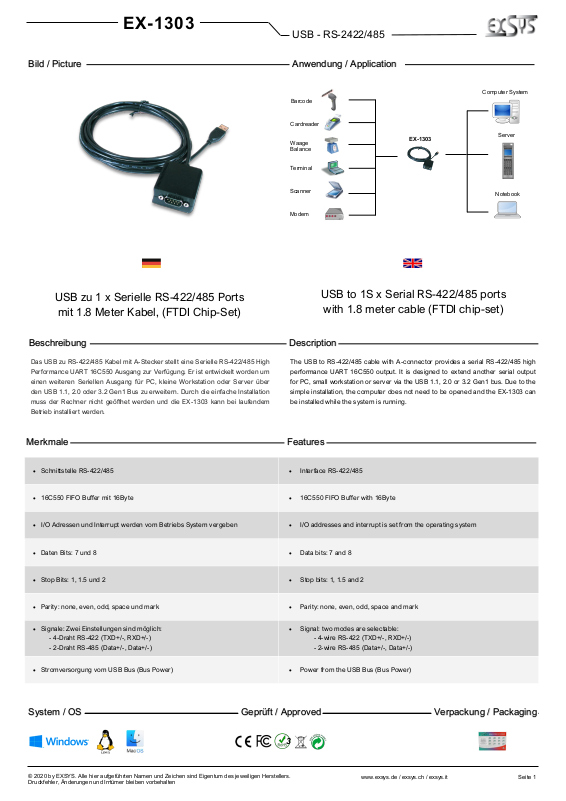

Page 1
Seite 1
© 2020 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen und Irrtümer bleiben vorbehalten
www.exsys.de / exsys.ch / exsys.it
EX-1303
USB - RS-2422/485
USB zu 1 x Serielle RS-422/485 Ports
mit 1.8 Meter Kabel, (FTDI Chip-Set)
USB to 1S x Serial RS-422/485 ports
with 1.8 meter cable (FTDI chip-set)
Anwendung / Application
Bild / Picture
Description Beschreibung
Features Merkmale
Geprüft / Approved System / OS Verpackung / Packaging
3
• Schnittstelle RS-422/485 • Interface RS-422/485
• 16C550 FIFO Buffer mit 16Byte • 16C550 FIFO Buffer with 16Byte
• I/O Adressen und Interrupt werden vom Betriebs System vergeben • I/O addresses and interrupt is set from the operating system
• Daten Bits: 7 und 8 • Data bits: 7 and 8
• Stop Bits: 1, 1.5 und 2 • Stop bits: 1, 1.5 and 2
• Parity: none, even, odd, space und mark • Parity: none, even, odd, space and mark
• Signale: Zwei Einstellungen sind möglich:
- 4-Draht RS-422 (TXD+/-, RXD+/-)
- 2-Draht RS-485 (Data+/-, Data+/-)
• Signal: two modes are selectable:
- 4-wire RS-422 (TXD+/-, RXD+/-)
- 2-wire RS-485 (Data+/-, Data+/-)
• Stromversorgung vom USB Bus (Bus Power) • Power from the USB Bus (Bus Power)
Das USB zu RS-422/485 Kabel mit A-Stecker stellt eine Serielle RS-422/485 High
Performance UART 16C550 Ausgang zur Verfügung. Er ist entwickelt worden um
einen weiteren Seriellen Ausgang für PC, kleine Workstation oder Server über
den USB 1.1, 2.0 oder 3.2 Gen1 Bus zu erweitern. Durch die einfache Installation
muss der Rechner nicht geöffnet werden und die EX-1303 kann bei laufendem
Betrieb installiert werden.
The USB to RS-422/485 cable with A-connector provides a serial RS-422/485 high
performance UART 16C550 output. It is designed to extend another serial output
for PC, small workstation or server via the USB 1.1, 2.0 or 3.2 Gen1 bus. Due to the
simple installation, the computer does not need to be opened and the EX-1303 can
be installed while the system is running.
Barcode
Computer System
Notebook
EX-1303
Server
Waage
Balance
Scanner
Modem
Cardreader
Terminal
Geprüft / Approved System / OS Verpackung / Packaging
Page 2
Seite 2
© 2020 by EXSYS. Alle hier aufgeführten Namen und Zeichen sind Eigentum des jeweiligen Herstellers.
Druckfehler, Änderungen und Irrtümer bleiben vorbehalten
www.exsys.de / exsys.ch / exsys.it
EX-1303
USB - RS-2422/485
Specification Spezifikation
Chip-Set: FTDI Chip-Set: FTDI
Datentransfer-Rate: 300Baud bis 921.6KBaud Data transfer rate: 300Baud up to 921.6KBaud
Anschlüsse:
1 x USB A-Stecker Upstream
1 x 9 Pin Seriell RS-422/485 Stecker
Connectors:
1 x USB A-male Upstream connector
1 x 9 pin serial RS-422/485 male connector
Hardwaresysteme: USB 1.1, 2.0 oder 3.2 Gen1 Hardware system: USB 1.1, 2.0 or 3.2 Gen1
Treiber:
Win98SE/ME/XP/200x/Vista/7/8/10 (32&64-Bit)
Win Server 20xx/WinCE, Linux, MAC OS 10.x
Driver:
Win98SE/ME/XP/200x/Vista/7/8/10 (32&64-Bit)
Win Server 20xx/WinCE, Linux, MAC OS 10.x
Betriebssysteme: Gemäß Treiber Operating systems: According to driver
Betriebstemperatur : 0°C bis +55°C Operating temperature : 32°F up to 131°F
Lagertemperatur: -40°C bis +75°C Storage temperature: -40°F up to 167°F
Rel. Luftfeuchtigkeit: 5% bis 95% Rel. Humidity: 5% to 95%
Stromversorgung: Vom USB Port Current Supply: from the USB port
Abmessung: Kabellänge 1.8 Meter Size: Cable length 1.8 meter
Gewicht: 150 g Weight: 150 g
EAN: 4718359013034 EAN: 4718359013034
Ursprungsland: Taiwan Country of origin: Taiwan
Lieferumfang: EX-1303, Treiber CD, Handbuch Packaging contents: EX-1303, Driver CD, Manual
