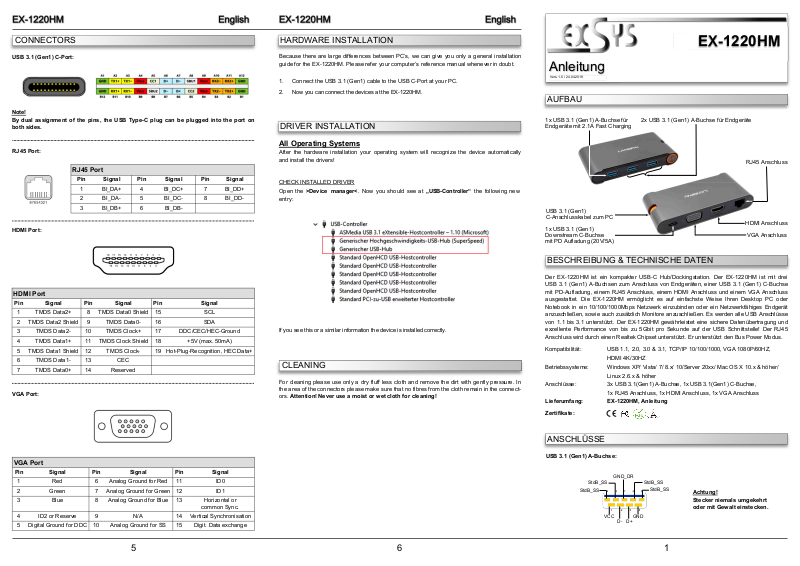

CONNECTORS
USB 3.1 (Gen1) C-Port:
Note!
By dual assignment of the pins, the USB Type-C plug can be plugged into the port on
both sides.
HARDWARE INSTALLATION
Because there are large differences between PC’s, we can give you only a general installation
guide for the EX-1220HM. Please refer your computer’s reference manual whenever in doubt.
1. Connect the USB 3.1 (Gen1) cable to the USB C-Port at your PC.
2. Now you can connect the devices at the EX-1220HM.
DRIVER INSTALLATION
Anleitung
Vers. 1.0 / 24.04.2019
AUFBAU
1x USB 3.1 (Gen1) A-Buchse für
Endgeräte mit 2.1A Fast Charging
EX-1220HM
2x USB 3.1 (Gen1) A-Buchse für Endgeräte
RJ45 Port:
RJ45 Port
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-
HDMI Port:
HDMI Port
Pin Signal Pin Signal Pin Signal
1 TMDS Data2+ 8 TMDS Data0 Shield 15 SCL
2 TMDS Data2 Shield 9 TMDS Data0- 16 SDA
3 TMDS Data2- 10 TMDS Clock+ 17 DDC/CEC/HEC-Ground
4 TMDS Data1+ 11 TMDS Clock Shield 18 +5V (max. 50mA)
5 TMDS Data1 Shield 12 TMDS Clock- 19 Hot-Plug-Recognition, HEC Data+
6 TMDS Data1- 13 CEC
7 TMDS Data0+ 14 Reserved
VGA Port:
All Operating Systems
After the hardware installation your operating system will recognize the device automatically
and install the drivers!
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following new
entry:
If you see this or a similar information the device is installed correctly.
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning!
RJ45 Anschluss
USB 3.1 (Gen1)
C-Anschlusskabel zum PC
1x USB 3.1 (Gen1)
Downstream C-Buchse
mit PD Aufladung (20V/5A)
HDMI Anschluss
VGA Anschluss
BESCHREIBUNG & TECHNISCHE DATEN
Der EX-1220HM ist ein kompakter USB-C Hub/Dockingstation. Der EX-1220HM ist mit drei
USB 3.1 (Gen1) A-Buchsen zum Anschluss von Endgeräten, einer USB 3.1 (Gen1) C-Buchse
mit PD-Aufladung, einem RJ45 Anschluss, einem HDMI Anschluss und einem VGA Anschluss
ausgestattet. Die EX-1220HM ermöglicht es auf einfachste Weise Ihren Desktop PC oder
Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder ein Netzwerkfähiges Endgerät
anzuschließen, sowie auch zusätzlich Monitore anzuschließen. Es werden alle USB Anschlüsse
von 1.1 bis 3.1 unterstützt. Der EX-1220HM gewährleistet eine sichere Datenübertragung und
exzellente Performance von bis zu 5Gbit pro Sekunde auf der USB Schnittstelle! Der RJ45
Anschluss wird durch einen Realtek Chipset unterstützt. Er unterstützt den Bus Power Modus.
Kompatibilität: USB 1.1, 2.0, 3.0 & 3.1, TCP/IP 10/100/1000, VGA 1080P/60HZ,
HDMI 4K/30HZ
Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/Server 20xx/ Mac OS X 10.x & höher/
Linux 2.6.x & höher
Anschlüsse: 3x USB 3.1(Gen1) A-Buchse, 1x USB 3.1(Gen1) C-Buchse,
1x RJ45 Anschluss, 1x HDMI Anschluss, 1x VGA Anschluss
Lieferumfang: EX-1220HM, Anleitung
Zertifikate:
VGA Port
Pin Signal Pin Signal Pin Signal
1 Red 6 Analog Ground for Red 11 ID0
2 Green 7 Analog Ground for Green 12 ID1
3 Blue 8 Analog Ground for Blue 13 Horizontal or
4 ID2 or Reserve 9 N/A 14 Vertical Synchronisation
5 Digital Ground for DDC 10 Analog Ground for SS 15 Digit. Data exchange
common Sync.
ANSCHLÜSSE
USB 3.1 (Gen1) A-Buchse:
StdB_SS
StdB_SS
GND_DR
VCC
StdB_SS
StdB_SS
GND
D+
D-
6 5 1
Achtung!
Stecker niemals umgekehrt
oder mit Gewalt einstecken.
ANSCHLÜSSE
USB 3.1 (Gen1) C-Buchse:
Hinweis!
Durch die Doppelbelegung der Pins, kann der USB T yp-C Stecker beidseitig in die Buch-
se gesteckt werden.
RJ45 Anschluss:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD3 BI_DB+ 6 BI_DB-
HDMI Anschluss:
HDMI Anschluss
Pin Signal Pin Signal Pin Signal
1 TMDS Data2+ 8 TMDS Data0 Shield 15 SCL
2 TMDS Data2 Shield 9 TMDS Data0- 16 SDA
3 TMDS Data2- 10 TMDS Clock+ 17 DDC/CEC/HEC-Masse
4 TMDS Data1+ 11 TMDS Clock Shield 18 +5V (max. 50mA)
5 TMDS Data1 Shield 12 TMDS Clock- 19 Hot-Plug-Erkennung, HEC Data+
6 TMDS Data1- 13 CEC
7 TMDS Data0+ 14 Reserviert
VGA Anschluss:
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-1220HM
geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Verbinden Sie das USB 3.1 (Gen1) Kabel mit der USB C-Buchse an Ihrem PC.
2. Nun können Sie die Geräte an die EX-1220HM anschließen.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1220HM automatisch und installiert diesen automatisch!
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgenden Eintrag
sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist der EX-1220HM richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
EX-1220HM
Manual
Vers. 1.0 / 24.04.2019
LAYOUT
1x USB 3.1 (Gen1) A-Port for
Devices with 2.1A Fast Charging
USB 3.1 (Gen1)
C-Cable to the PC
1x USB 3.1 (Gen1)
Downstream C-Port with
PD Charging (20V/5A)
DESCRIPTION & TECNICAL INFORMATION
The EX-1220HM is a compact USB-C Hub/Dockingstation. The EX-1220HM provide three USB
3.1 (Gen1) A-Ports for devices, one USB 3.1 (Gen1) C-Port with PD-Charging, one RJ45 Port,
one HDMI Port and one VGA Port. The EX-1220HM gives you an easy way to integrate your
PC or Notebook into a 10/100/1000Mbps network or connect a network device to your PC, also
to connect a screen to your PC. It supports all USB connections from 1.1 to 3.1. It provides a
secure and very high data transfer on the USB 3.1 (Gen1) interface. It uses data transfer rates
up to 5Gbit/s! The RJ45 port is supported by an Realtek chipset. The EX-1220HM support the
Bus Powered mode.
Compatibility: USB 1.1, 2.0, 3.0 & 3.1, TCP/IP 10/100/1000, VGA 1080P/60HZ,
HDMI 4K/30HZ
Operating System: Windows XP/ Vista/ 7/ 8.x/ 10/Server 20xx/ Mac OS X 10.x & higher/
Linux 2.6.x & higher
Connectors: 3x USB 3.1(Gen1) A-Port, 1x USB 3.1(Gen1) C-Port, 1x RJ45 Port,
1x HDMI Port, 1x VGA Port
Extent of delivery: EX-1220HM, Manual
Certificates:
2x USB 3.1 (Gen1) A-Port for Devices
RJ45 Port
HDMI Port
VGA Port
VGA Anschluss
Pin Signal Pin Signal Pin Signal
1 Rot 6 Analoge Masse für Rot 11 ID0
2 Grün 7 Analoge Masse für Grün 12 ID1
3 Blau 8 Analoge Masse für Blau 13 Horizontale oder
4 ID2 oder Reserve 9 N/A 14 Vertikale Synchronisation
5 Digitale Masse für DDC 10 Analoge Masse für SS 15 Digit. Datentausch
gemeinsame Sync.
2 3
CONNECTORS
USB 3.1 (Gen1) A-Port:
StdB_SS
StdB_SS
VCC
GND_DR
D-
StdB_SS
StdB_SS
GND
D+
Attention!
Never plug in with force or
in wrong direction.
4
