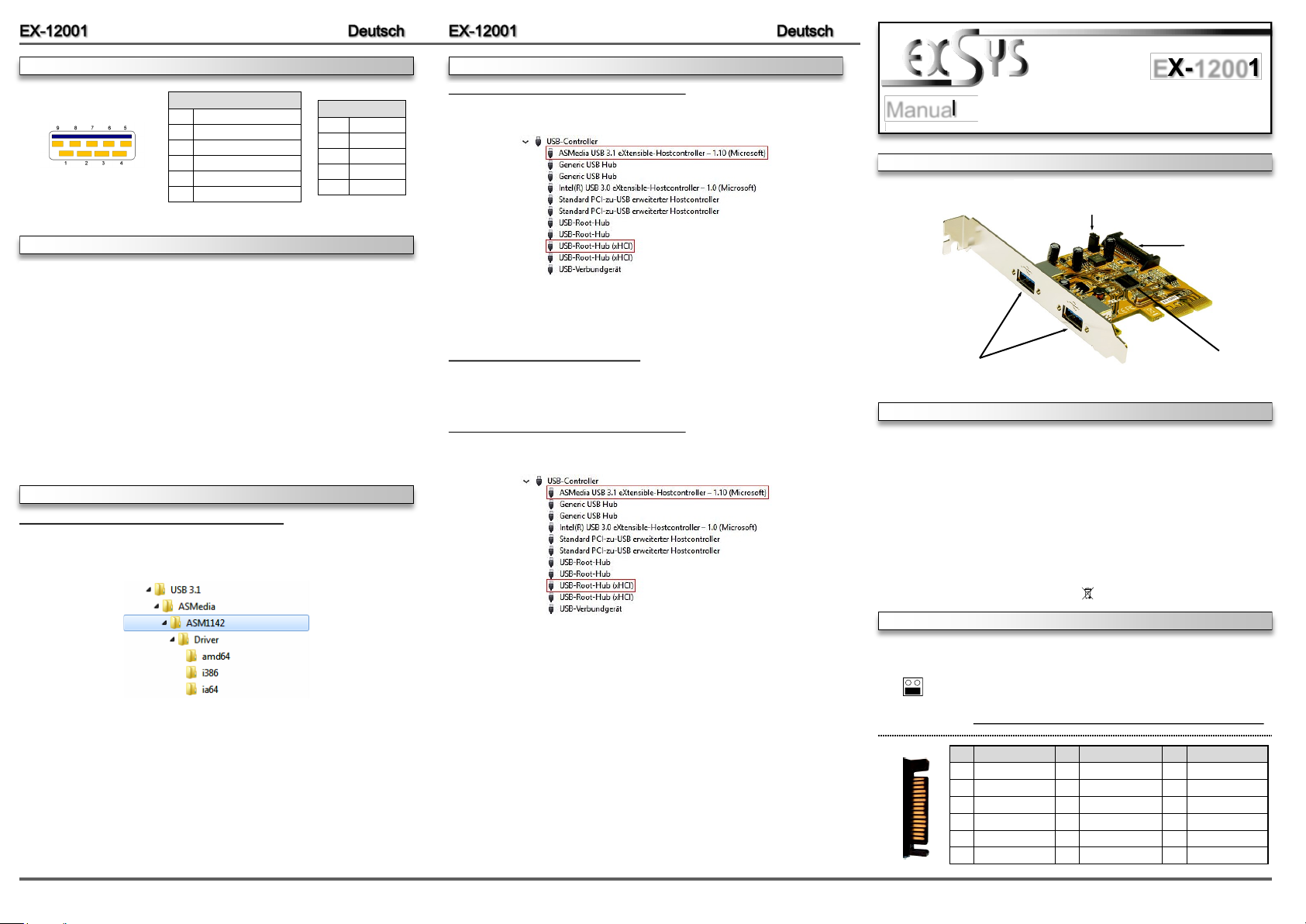

HARDWARE INSTALLATION
JUMPER EINSTELLUNG & ANSCHLÜSSE
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008 R2
Windows erkennt beim Start einen neuen „USB (Universal Serial Bus)-Controller“. Legen Sie
nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„setup.exe“ welches sich im Ordner „ASM1142“ befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und installiert diese.
J1-J2:
USB 2.0 Pin‘s
Pin Signal
1 VCC
2 DATA3 DATA+
4 GND
USB 3.1 Pin‘s
Pin Signal
5 SSTX+
6 SSTX7 GND
8 SSRX+
9 SSRX-
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-12001 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfer-
nen Sie vorsichtig das Gehäuse.
3. Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Jumper Einstellung und Anschlüsse JP1 & J4)
4. Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-12001
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX12001 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
5. Danach befestigen Sie die EX-12001 mit einer Schraube am Gehäuse.
6. Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 8.x/ 10/ Server 2012 R2
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12001 automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Si e unt er „ USB-Controller“ folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
The EX-12001 is a plug & play high-speed USB 3.1 Gen2 expansion card for the PCI-Express
Bus. The EX-12001 provides 2 external ports with 1,5A power. There support the full power of
1,5A at the two external ports, without the extra power from the PC power supply. It is also
possible the USB cable to be screwed to the USB ports. It uses data transfer rates up to 10Gbit/
s. The EX-12001 design fully utilize the ASMedia chipset, which represents the latest in super
speed+ USB 3.1 interface technology. In combination with the fast PCI-Express Bus it provides
a secure and very high data transfer on each single port. It supports all PCI-Express slots x2 to
x16. It is not possible to change the address or IRQ settings manually, they will be obtained
automatically by the system (BIOS) and operating system. It supports all USB connections from
1.1 to 3.1.
DESCRIPTION & TECNICAL INFORMATION
LAYOUT
Compatibility: PCI-Express x2 to x16
Operating system: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 2003 & 2008 R2 & 2012 R2
Connectors: 2x USB 3.1 Gen2 A-Port (screw lock), 1x SATA 15 pin
Extent of delivery: EX-12001, Driver CD, Manual, LowProfile Bracket
Certificates: CE / FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER SETTING & CONNECTORS
PCIE = Power (1,5A) from PCI-Express Bus (Factory setting)
AUX = Power (1,5A) from PC power supply
(For safe direct power from PC power supply to provide sufficient power
for devices with high power consumption)
Then the Connector J4 must be connected with PC power supply!
JP1:
PCIE
AUX
ASMedia Chip-Set
J1 & J2:
2x external
USB 3.1 Gen2 A-Port
(screw lock)
J4:
SATA 15 pin
Power connector
from the PC
Power Supply
JP1:
Select power over Power Supply or
PCI-Express Bus
J4:
Manual
Vers. 1.0 / 27.08.15
EX-12001
Pin Assignment Pin Assignment Pin Assignment
1 3.3 Volt (Orange) 7 5 Volt (pre-charge) 13 12 Volt (pr e-charge)
2 3.3 Volt (Orange) 8 5 Volt (Red) 14 12 Volt (Yellow)
3 3.3 Volt (pre-charge) 9 5 Volt (Red) 15 12 Volt (Yellow)
4 Ground (Black) 10 Gr ound (Black)
5 Ground (Black) 11 Reserve
6 Ground (Black) 12 Gr ound (Black)
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Si e unt er „ USB-Controller“ folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

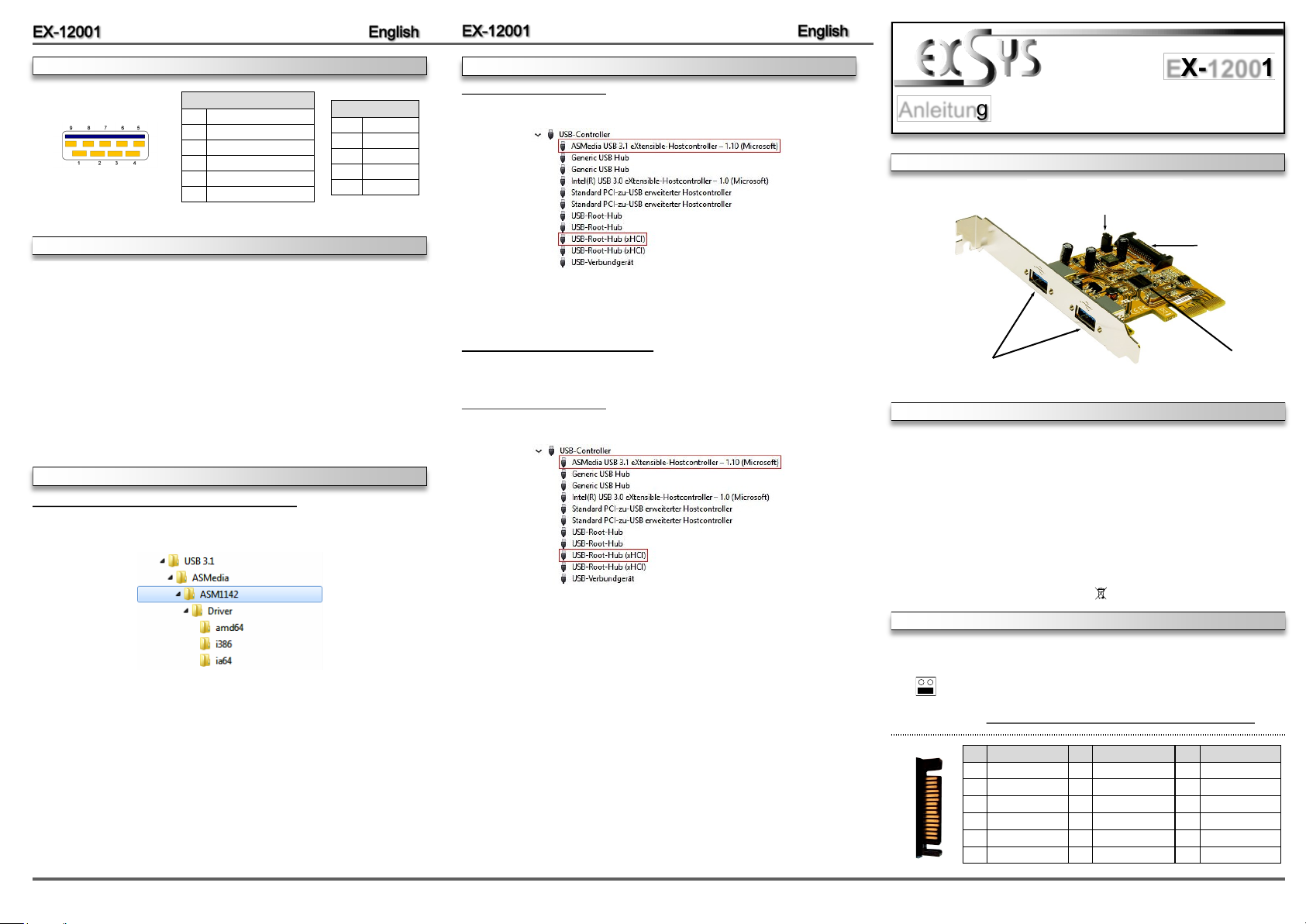

Page 2
HARDWARE INSTALLATION
6
5
1
Die EX-12001 ist eine USB 3.1 Gen2 PCI-Express Karte. Sie ist mit 2 externen Ports ausgestattet, die jeweils 1,5A Strom zu Verfügung stellen. Die EX-12001 unterstützt die volle Leistung
von 1,5A an beiden externen Ports ohne das Sie zusätzlichen Strom vom PC-Netzteil benötigen. Zusätzlich ist es möglich das USB Kabel an die externen Ports der Karte zu verschrauben.
Sie unterstützt alle PCI-Express Slots von x2 bis x16. Der serielle PCI-Express Bus unterstützt
optimal die Leistung des schnellen ASMedia Chipsatz. Die EX-12001 gewährleistet so eine
sichere Datenübertragung und exzellente Performance von bis zu 10Gbit pro Sekunde! Es ist
nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der
Karte vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden. Die EX-12001 unterstützt alle USB Anschlüsse von 1.1 bis 3.1.
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Kompatibilität: PCI-Express x2 bis x16
Betriebssysteme: Windows XP/ Vista/ 7/ 8.x/ 10/ Server 2003 & 2008 R2 & 2012 R2
Anschlüsse: 2x USB 3.1 Gen2 A-Buchse extern (verschraubbar), 1x SATA 15 pin
Lieferumfang: EX-12001, Treiber CD, Anleitung, LowProfile Bügel
Zertifikate: CE / FCC / RoHS / WEEE DE97424562 / WHQL
DRIVER INSTALLATION
JUMPER EINSTELLUNG & ANSCHLÜSSE
JUMPER SETTING & CONNECTORS
PCIE = Stro m (1,5A) vom PCI-Express Bus (Werkseinstellung)
AUX = Stro m (1,5A) vom PC-Netzteil des Rechners
(Zur Entlastung des Mainboards und zur stabilen Stromversorgung bei
Verwendung von Endgeräten mit hohem Stromverbrauch)
Anschluss J4 muss dann mit PC-Netzteil verbunden werden!
JP1:
PCIE
AUX
ASMedia Chip-Set
J1 & J2:
2x externe
USB 3.1 Gen2 A-Buchse
(verschraubbar)
J4:
SATA 15 pin
Power Anschluss
vom PC-Netzteil
JP1:
Jumper zur Auswahl der Stromquelle
(Netzteil oder PCI-Express Bus)
J4:
J1-J2:
USB 2.0 Pin‘s
Pin Signal
1 VCC
2 DATA3 DATA+
4 GND
USB 3.1 Pin‘s
Pin Signal
5 SSTX+
6 SSTX7 GND
8 SSRX+
9 SSRX-
Please note the following installation instructions. Because there are large differences between the
PC’s, we can give you only a general installation instructions for the EX-12001. Please refer your
computer’s reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3. If necessary please install now the external power supply to the card (see at Jumper
Settings & Connectors at JP1 & J4).
4. Locate an available PCI-Express expansion slot and insert the card. Make sure that the card
is plugged in correctly.
5. Then attach the card with a screw to the rear panel of the computer.
6. Gently replace your computer’s cover and the mounting screws.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:
If you see this or a similar information the device is installed correctly.
DRIVER INSTALLATION
Windows 8.x/ 10/ Server 2012 R2
After the hardware installation, the operating system will recognize the device automatically and
install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:
If you see this or a similar information the device is installed correctly.
Anleitung
Vers. 1.0 / 27.08.15
EX-12001
Pin Belegung Pin Belegung Pin Belegung
1 3.3 Volt (Orange) 7 5 Volt (pre-charge) 13 12 Volt (pr e-charge)
2 3.3 Volt (Orange) 8 5 Volt (Rot) 14 12 V olt (Gelb)
3 3.3 Volt (pre-charge) 9 5 Volt (Rot) 15 12 Volt (Gelb)
4 Ground (Schwarz) 10 Ground (Schwarz)
5 Ground (Schwarz) 11 Reserviert
6 Ground (Schwarz) 12 Ground (Schwarz)
Windows XP/ Vista/ 7/ Server 2003 & 2008 R2
After starting Windows is recognizes a new „USB (Universal Serial Bus)-Controller“. Start the
„setup.exe“ file which is in the „ASM1142“ folder (see picture):
Follow the installation instructions and complete the installation.
Windows will now install automatically you right driver for your particular operating system. After
the installation the operating system detects the card and automatically install them.
