Exsys EX-1189HMVS-2 User Manual

Anleitung

EX-1189HMVS-2

7 Port USB 3.1 (Gen1) Metall HUB mit

1,5A Strom pro Port und

15KV ESD Überspannungsschutz

7 Port USB 3.1 (Gen1) Metal HUB with

Manual

1,5A power for each port and

15KV ESD Surge Protection

Vers. 1.0 / 25.02.18

EX-1189HMVS-2

Inhaltsverzeichnis

1. Beschreibung ······················································································ 3

2. Lieferumfang ······················································································ 3

3. Aufbau, Anschlüsse & Jumper Einstellungen ··········································· 4-6

3.1 Aufbau······································································································ 4

3.2 Anschlüsse ······························································································ 4-5

3.3 Jumper Einstellungen ·················································································· 6

4. Hardware Installation ············································································ 7

5. Treiber Installation ··············································································· 7

6. Reinigung ·························································································· 7

7. Technische Daten ················································································ 8

8. Technische Zeichnung ·········································································· 8

Index

1. Description ························································································· 9

2. Extent of Delivery ················································································ 9

3. Layout, Connections & Jumper Settings ············································· 10-12

3.1 Layout ····································································································· 10

3.2 Connections ························································································ 10-11

3.3 Jumper Settings ························································································ 12

4. Hardware Installation ··········································································· 13

5. Driver Installation ················································································ 13

6. Cleaning ··························································································· 13

7. Technical Information ·········································································· 14

8. Technical Drawing ·············································································· 14

2

EX-1189HMVS-2 Deutsch

1. Beschreibung

Der EX-1189HMVS-2 ist ein USB 3.1 (Gen1) Metall HUB für bis zu 7 Endgeräte. Der Hub ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Jeder Anschluss an der EX-1189HMVS2 ist zusätzlich verschraubbar. Durch die Stromversorgung über den DC Anschluss oder des Terminal Block können an jedem Port 1,5A zur Verfügung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufladen von iPhone, iPad, Smartphone und Tablet. Der USB 3.1 Bus unterstützt optimal die Leistung des schnellen Genesys Chipsatz. Der EX-1189HMVS-2 gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit/s. Er unterstützt den Self Powered und Bus Powered Modus. Zusätzlich ist der EX-1189HMVS-2 mit einem 15KV ESD Überspannungsschutz ausgestattet.

Merkmale:

• Kompatibel zu USB 1.1, 2.0, 3.0 & 3.1

• Bis zu 5Gbit/s

• Es werden alle Betriebssysteme unterstützt

• Alle Anschlüsse sind verschraubbar

• 15KV ESD Überspannungsschutz

• Zertifiziert für

2. Lieferumfang

Bevor Sie den EX-1189HMVS-2 an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung:

• EX-1189HMVS-2

• Netzteil (12V/3A)

• USB 3.1 (Gen1) Kabel (verschraubbar)

• Anleitung

3

Deutsch EX-1189HMVS-2

3. Aufbau, Anschlüsse & Jumper Einstellungen

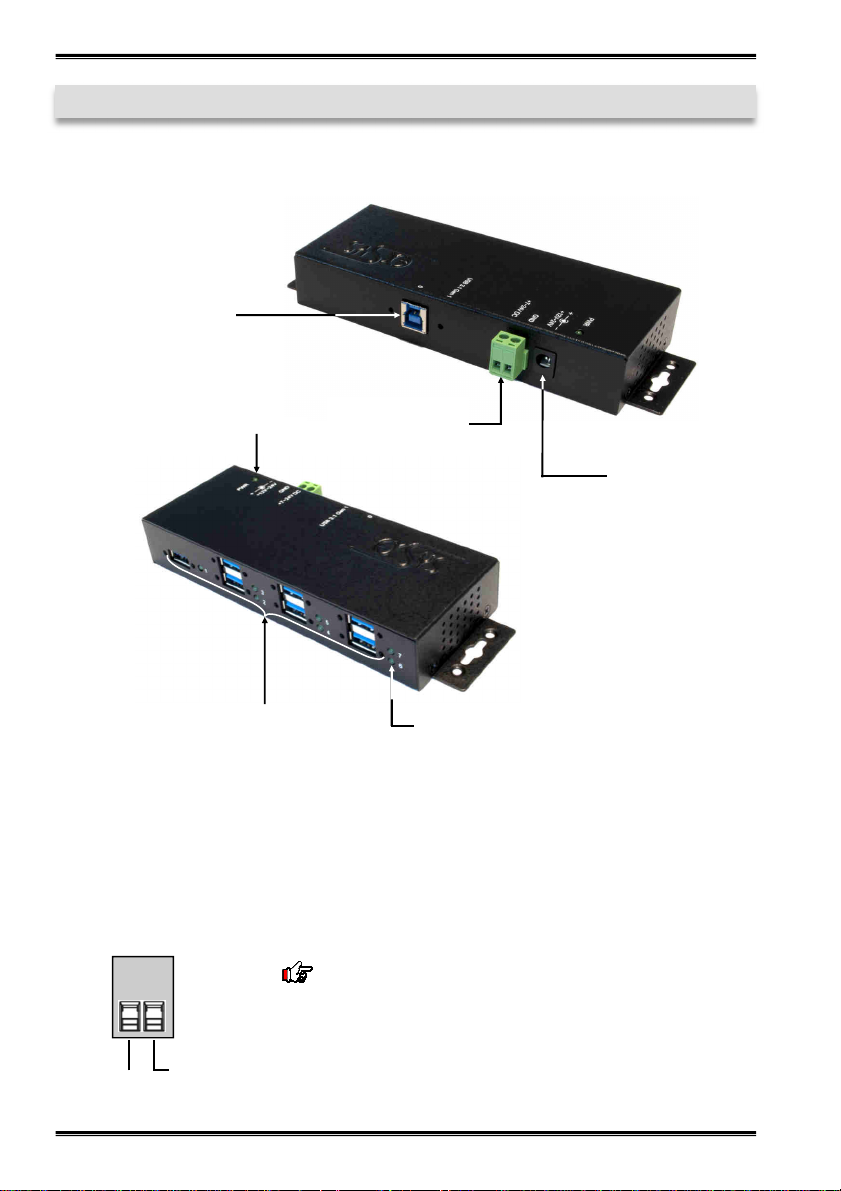

3.1 Aufbau

1x USB 3.1 (Gen1)

Upstream B-Buchse

7-24V T-Block

Betriebs LED

für optionales

externes Netzteil

12-24V Buchse

für im Lieferumfang

enthaltenem Netzteil

7x USB 3.1 (Gen1)

Downstream A-Buchse

3.2 Anschlüsse

+7V - 24V T-Block:

+7V - 24V

GND (Ground)

Status LED

für jeden Port

ACHTUNG!!!

Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!!

4

EX-1189HMVS-2 Deutsch

3. Aufbau, Anschlüsse & Jumper Einstellungen

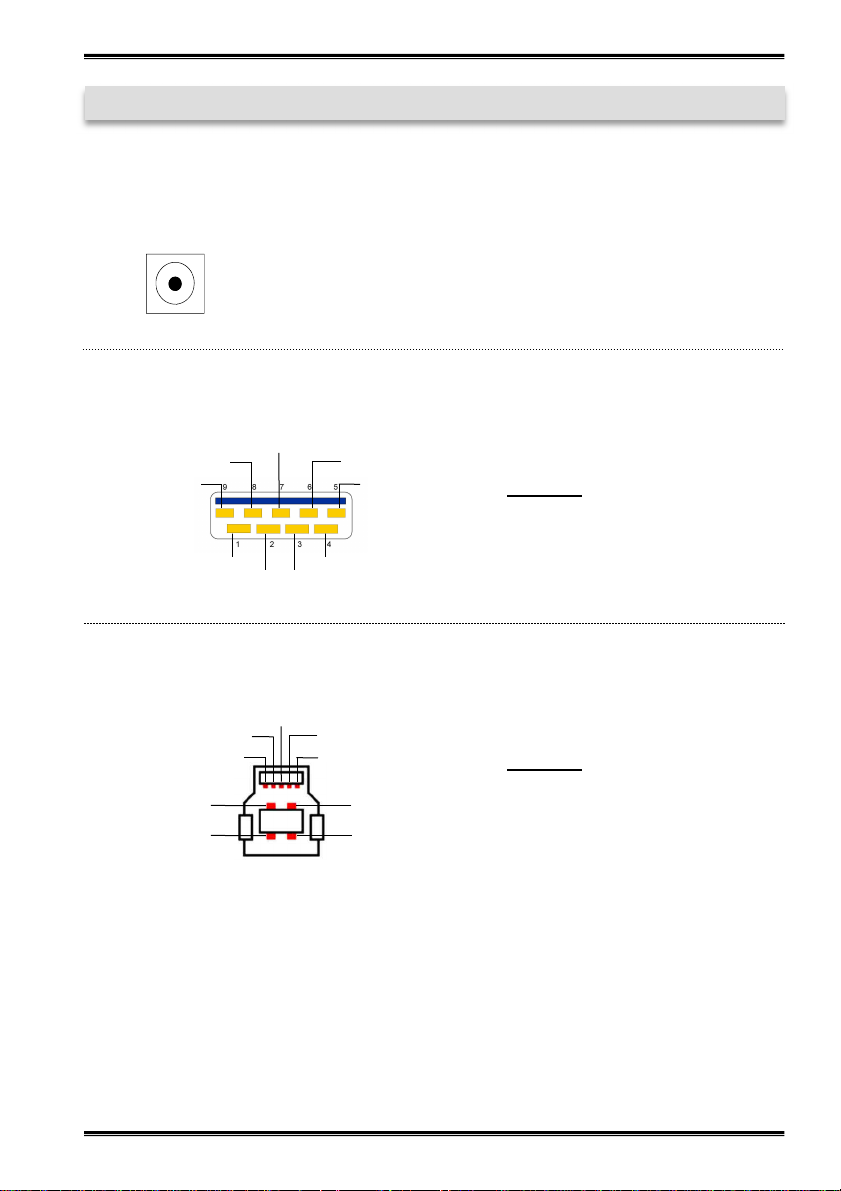

3.2 Anschlüsse

12-24V Buchse:

ACHTUNG!!! Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!

USB 3.1 (Gen1) A-Buchse:

StdB_SSTX +

GND_DRAIN

StdB_SSTX -

VCC

USB 3.1 (Gen1) B-Buchse:

GND_DRAIN

StdB_SSTX +

StdB_SSTX -

D-

D+

GND

D+ D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+ StdB_SSTX -

VBus

GND

Achtung! Stecker niemals

umgekehrt oder mit Gewalt einstecken.

Achtung! Stecker niemals

umgekehrt oder mit Gewalt einstecken.

5

Deutsch EX-1189HMVS-2

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.3 Jumper Einstellungen

Der EX-1189HMVS-2 wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber die Möglichkeit den EX-1189HMVS-2 auf der Datenleitung zum PC sprich die USB BBuchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP1 von ENA (Enable) auf DIS (Disable) setzen. Siehe nachfolgende Abbildung.

JP1

ENA DIS

6

EX-1189HMVS-2 Deutsch

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX1189HMVS-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.

2. Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an den DC An-

schluss des Hub‘s an oder verbinden Sie das optionale Netzteil mit dem Terminal Block des Hub´s und stecken Sie den Netzstecker des Netzteils in eine Steckdose.

3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-Buchse an Ihrem PC.

5. Treiber Installation

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX1189HMVS-2 automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgende Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.

6. Reinigung

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder

nasses Tuch!

7

Deutsch EX-1189HMVS-2

7. Technische Daten

Chip-Set: Genesys Datentransfer-Rate: 5Gbit/s Anschlüsse: 7x USB 3.1 (Gen1) A-Buchse, 1x USB 3.1 (Gen1)

B-Buchse, 1x Terminal Block 7-24V, 1x 12-24V Buchse

Hardwaresystem: USB 1.1, 2.0, 3.0 & 3.1 Betriebssystem: Alle Betriebssysteme Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt & +12 bis +24 Volt Abmessung: 178,60 x 59,50 x 25,45 mm Gewicht: 860g

8. Technische Zeichnung

Demnächst verfügbar!

8

EX-1189HMVS-2 English

1. Description

The EX-1189HMVS-2 is a plug & play high-speed USB 3.1 (Gen1) metal hub for 7 USB devices. The EX-1189HMVS-2 provides 7 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.1. All ports can fix with screw lock. Via a external power supply it is possible to provide a maximum of 1,5A on each USB port. This allows you charging an iPhone, iPad, Smartphone and Tablet. The EX1189HMVS-2 design fully utilize the Genesys chipset, which represents the latest in SuperSpeed USB interface technology. It uses data transfer rates up to 5Gbit/s. It provides a secure and very high data transfer on each single port. The EX-1189HMVS-2 support the Self Powered and Bus Powered mode. In addition the EX-1189HMVS-2 is equipped with an 15KV ESD surge protection.

Features:

• Compatible for USB 1.1, 2.0, 3.0 & 3.1

• Up to 5Gbit/s

• All Operating Systems are supported

• All ports are Screw Lock

• 15KV ESD Surge Protection

• Certificate for

2. Extent of Delivery

Before you connect the EX-1189HMVS-2 to your PC, you should first check the contents of the delivery:

• EX-1189HMVS-2

• Power Supply (12V/3A)

• USB 3.1 (Gen1) Cable (screw lock)

• Manual

9

English EX-1189HMVS-2

3. Layout, Connections & Jumper Settings

3.1 Layout

1x USB 3.1 (Gen1)

Upstream B-Port

7-24V T-Block

Power LED

for optional external

Power Supply

12-24V Connector

for included external

Power Supply

7x USB 3.1 (Gen1)

Downstream A-Port

3.2 Connections

+7V - 24V T-Block:

+7V - 24V

GND (Ground)

Status LED

for each Port

ATTENTION!!!

Never connect power to GND, it will destroy your Hardware!!!

10

EX-1189HMVS-2 English

3. Layout, Connections & Jumper Settings

3.2 Connections

12-24V Connector:

ATTENTION!!! Use only with Power Supply which is included in delivery!

USB 3.1 (Gen1) A-Port:

StdB_SSTX +

GND_DRAIN

StdB_SSTX -

VCC

USB 3.1 (Gen1) B-Port:

StdB_SSTX +

StdB_SSTX -

D-

D+

D+ D-

GND_DRAIN

StdB_SSTX+

StdB_SSTX -

GND

StdB_SSTX+ StdB_SSTX -

VBus

GND

Attention! Never plug in with force

or in wrong direction.

Attention! Never plug in with force

or in wrong direction.

11

English EX-1189HMVS-2

3. Layout, Connections & Jumper Settings

3.3 Jumper Settings

The EX-1189HMVS-2 will be delivered with the setting Bus-Power. But you have the

possibility to cut the power at the data line. For this you open the case with the four

screws on both sides. Then you must set the jumper JP1 from ENA (Enable) to DIS (Disable). See the following picture.

JP1

ENA DIS

12

EX-1189HMVS-2 English

4. Hardware Installation

Because there are large differences between PC’s, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt.

1. Connect the USB cable to the USB B-Port at the Hub.

2. Connect the included power supply to the DC connector at the hub or connect the optional power supply into the terminal block at the Hub.

3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.

5. Driver Installation

All Operating Systems

After the hardware installation the OS will recognize the device automatically and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

6. Cleaning

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning!

13

English EX-1189HMVS-2

7. Technical Information

Chip-Set: Genesys Data Transfer Rate: 5Gbit/s Connectors: 7x USB 3.1 (Gen1) A-Port, 1x USB 3.1 (Gen1) B-Port,

1x Terminal Block 7-24V, 1x 12-24V Connector

Hardware System: USB 1.1, 2.0, 3.0 & 3.1 Operating System: All Operating Systems Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt & +12 to +24 Volt Size: 178,60 x 59,50 x 25,45 mm Weight: 860g

8. Technical Drawing

Demnächst verfügbar!

14
