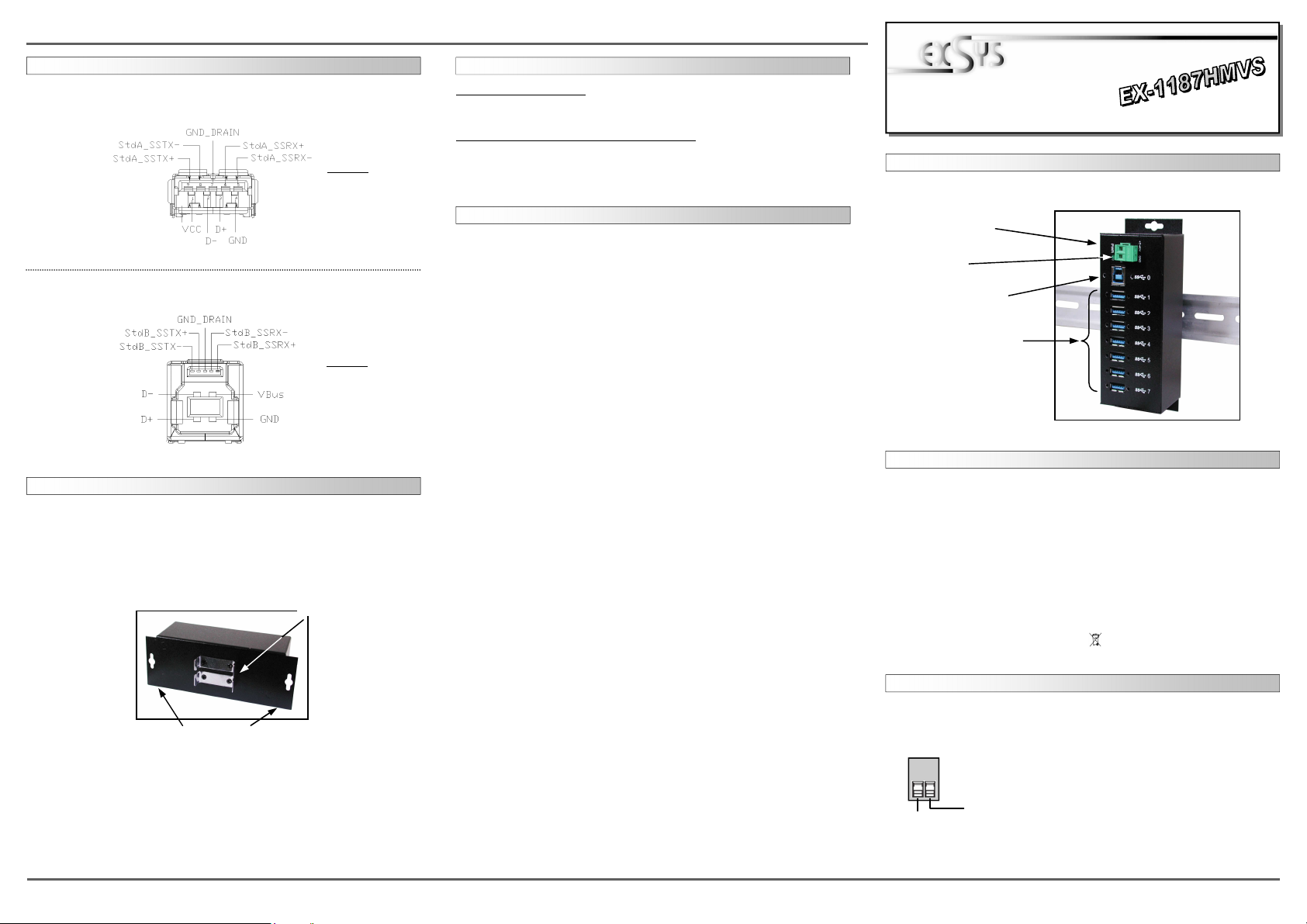

JUMPER SETTING & CONNECTORS:
USB 3.0
A-Connector:
Attention!
Never plug in with
force or in wrong
direction. Your
devices may be
damaged.
USB 3.0
B-Connector:
Attention!
Never plug in with
force or in wrong
direction. Your
devices may be
damaged.
HARDWARE INSTALLATION:
Because there are large differences between PC’s, we can give you only a general installation
guide for the EX-1187HMVS. Please refer your computer’s reference manual whenever in doubt.
1. Mount your hub on the wall or Din Rail if required.
Din Rail Clips
DRIVER INSTALLATION:
All OS:
After the hardware installation OS will recognize the device automatically and install its drivers.
CHECK INSTALLED DRIVER:
Open as sample the >Device manager< . Now you should see at „USB Devices“ the following
new entry's: <USB Root Hub>.
If you see this or a similar information the device is installed correctly.
CLEANING:
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning!
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 21.08.12
AUFBAU:
7-40V Terminal
Block für optionales
externes Netzteil
Betriebs LED
1x USB 3.0
Upstream B-Buchse
7x USB 3.0
Downstream A-Buchse
BESCHREIBUNG & TECHNISCHE DATEN:
Die EX-1187HMVS ist ein USB 3.0 HUB für bis zu 7 Endgeräte. Er ist mit 7 USB 3.0 Ports für
Endgeräte und 1 USb 3.0 Port für den Anschluss an den PC ausgestattet. Die EX-1187HMVS
unterstützt alle USB Anschlüsse von 2.0 bis 3.0. Über die externe Stromversorgung per Netzteil
können an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.0 Bus wird
optimal durch die Leistung des schnellen Chip-Sets unterstützt. Die EX-1187HMVS gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Zusätzlich sind alle USB 3.0 Anschlüsse verschraubbar. Die EX-1187HMVS unterstützt den
Self Powered und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts
manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden. Die EX-1187HMVS ist zusätzlich mit einem
USB Power Überspannungsschutz ausgestattet.
Kompatibilität: USB 2.0 & 3.0 Anschluss
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 7x USB 3.0 A-Buchse, 1x USB 3.0 B-Buchse, 1x 7-40V T-Block
Lieferumfang: EX-1187HMVS, Anleitung, USB Kabel (verschraubbar), DIN-Rail Kit
Zertifikate: CE
CE / FCC / RoHS / WEEE DE97424562 / WHQL
CECE
Wall mounting holes
2. Connect the USB 3.0 cable to the USB B-Connector of the Hub.
3. Connect the optional power supply to the Terminal Block of the Hub.
4. Now connect the other end from the USB 3.0 cable (A-Plug) to the USB A-Connector at
your PC.
5
6
JUMPER EINSTELLUNG & ANSCHLÜSSE:
+7V ~ 40V T-Block:
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an, dadurch kann Ihre
Hardware zerstört werden!!!
+7V ~ 40V
GND (Ground)
1
EX
-
1187HMVS
EX
-
1187HMVS
EX
-
1187HMVS
Deutsch
Deutsch
Deutsch
EX
-
1187HMVS
EX
-
1187HMVS
EX
-
1187HMVS
Deutsch
Deutsch
Deutsch
JUMPER EINSTELLUNG & ANSCHLÜSSE:
USB 3.0
A-Buchse:
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
USB 3.0
B-Buchse:
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
HARDWARE INSTALLATION:
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1187HMVS geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Installieren Sie den EX-1187HMVS an die Wand oder mit dem mitgelieferten Din-Rail Kit in
ein 19“ Schrank.
Din Rail Clips
TREIBER INSTALLATION:
Alle Betriebssysteme:
Nach Abschluss der Hardware Installation erkennt das Betriebssystem den EX-1187HMVS
automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie z.B. den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte“ folgende Einträ-
ge sehen: <Generic USB Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1187HMVS richtig installiert.
REINIGUNG:
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
User Manual
User Manual
Vers. 1.0 / 21.08.12
LAYOUT:
7-40V Terminal
Block for optional
external power
supply
Power LED
1x USB 3.0
Upstream B-connector
7x USB 3.0
Downstream B-connector
DESCRIPTION & TECHNICAL INFORMATION:
The EX-1187HMVS is a plug & play high-speed USB 3.0 hub. The EX-1187HMVS provides 7
USB 3.0 ports for USB devices and 1 uplink USB port for PC. It uses data transfer rates up to
5Gbit per second. The EX-1187HMVS design fully utilize the chipset, which represents the
latest in high speed USB interface technology. It provides a secure and very high data transfer
on each single port. Via a external power supply it is possible to provide a maximum of 900mA
on each USB port. Additionally it provides screw lock and bus powered or self powered mode. It
is not possible to change the address or IRQ settings manually, they will be obtained automatically by the system (BIOS) and operating system. The EX-1187HMVS is additionally equipped
with a USB peak power surge protection.
Compatibility: USB 2.0 & USB 3.0
Operating system: All OS
Connectors: 7x USB 3.0 A-Port, 1x USB 3.0 B-Port, 1x 7-40V T-Block
Extent of delivery: EX-1187HMVS, Manual, USB cable (screw lock), DIN-Rail Kit
Certificates: CE
CE / FCC / RoHS / WEEE DE97424562 / WHQL
CECE
Löcher für
Wandmontage
2. Verbinden Sie das mitgelieferte verschraubbare USB 3.0 Kabel mit dem USB 3.0 Upstream
B-Anschluss des Hub´s.
3. Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal Block des
Hub´s an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
4.
Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.0 Kabels mit der
A-Buchse an Ihrem PC.
2 3
JUMPER SETTING & CONNECTORS:
+7V ~ 40V T-Block:
ATTENTION!!!
Never connect power to GND it will destroy your Hardware!!!
+7V ~ 40V
GND (Ground)
4
