Exsys EX-1183HMVS User Manual

Anleitung

EX-1183HMVS

4 Port USB 3.1 (Gen1) Metall HUB mit

1,5A Strom pro Port und

15KV ESD Überspannungsschutz

4 Port USB 3.1 (Gen1) Metal HUB with

Manual

1,5A power for each port and

15KV ESD Surge Protection

Vers. 1.2 / 21.02.18

EX-1183HMVS

Inhaltsverzeichnis

1. Beschreibung ······················································································ 3

2. Lieferumfang ······················································································ 3

3. Aufbau, Anschlüsse & Jumper Einstellungen ··········································· 4-6

3.1 Aufbau······································································································ 4

3.2 Anschlüsse ······························································································ 4-5

3.3 Jumper Einstellungen ·················································································· 6

4. Hardware Installation ············································································ 7

5. Treiber Installation ··············································································· 7

6. Reinigung ·························································································· 7

7. Technische Daten ················································································ 8

8. Technische Zeichnung ·········································································· 8

Index

1. Description ························································································· 9

2. Extent of Delivery ················································································ 9

3. Layout, Connections & Jumper Settings ············································· 10-12

3.1 Layout ····································································································· 10

3.2 Connections ························································································ 10-11

3.3 Jumper Settings ························································································ 12

4. Hardware Installation ··········································································· 13

5. Driver Installation ················································································ 13

6. Cleaning ··························································································· 13

7. Technical Information ·········································································· 14

8. Technical Drawing ·············································································· 14

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

2

EX-1183HMVS Deutsch

1. Beschreibung

Der EX-1183HMVS ist ein USB 3.1 (Gen1) Metall HUB für bis zu 4 Endgeräte. Der Hub
ist mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er
unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Jeder Anschluss an der EX-1183HMVS
ist zusätzlich verschraubbar. Durch die Stromversorgung über den DC Anschluss oder
des Terminal Block können an jedem Port 1,5A zur Verfügung gestellt werden. Dies er­möglicht Ihnen ein problemloses aufladen von iPhone, iPad, Smartphone und Tablet.
Der USB 3.1 Bus unterstützt optimal die Leistung des schnellen Genesys Chipsatz. Der
EX-1183HMVS gewährleistet so eine sichere Datenübertragung und exzellente Perfor­mance von bis zu 5Gbit/s. Er unterstützt den Self Powered und Bus Powered Modus.
Zusätzlich ist der EX-1183HMVS mit einem 15KV ESD Überspannungsschutz ausgestat­tet.

Merkmale:

• Kompatibel zu USB 1.1, 2.0, 3.0 & 3.1

• Bis zu 5Gbit/s

• Es werden alle Betriebssysteme unterstützt

• Alle Anschlüsse sind verschraubbar

• 15KV ESD Überspannungsschutz

• Zertifiziert für

2. Lieferumfang

Bevor Sie den EX-1183HMVS an Ihren PC anschließen, überprüfen Sie bitte zuerst den
Inhalt der Lieferung:

• EX-1183HMVS

• Netzteil (12V/3A)

• USB 3.1 (Gen1) Kabel (verschraubbar)

• Anleitung

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

3

Deutsch EX-1183HMVS

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.1 Aufbau

Vorderseite:

Rückseite:

3.2 Anschlüsse

+7V - 48V T-Block:

4x USB 3.1 (Gen1)

Downstream A-Buchse

Betriebs LED

1x USB 3.1 (Gen1)

Upstream B-Buchse

ACHTUNG!!!

Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!

7-48V T-Block

für optionales

externes Netzteil

Status LED

für jeden Port

7-48V Buchse für

im Lieferumfang

enthaltenem Netzteil

+7V - 48V

GND (Ground)

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

4

EX-1183HMVS Deutsch

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.2 Anschlüsse

7-48V Buchse:

ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!

USB 3.1 (Gen1) A-Buchse:

StdB_SSTX +

GND_DRAIN

StdB_SSTX -

VCC

USB 3.1 (Gen1) B-Buchse:

GND_DRAIN

StdB_SSTX +

StdB_SSTX -

D-

D+

GND

D+ D-

StdB_SSTX+

StdB_SSTX -

StdB_SSTX+
StdB_SSTX -

VBus

GND

Achtung!
Stecker niemals

umgekehrt oder mit
Gewalt einstecken.

Achtung!
Stecker niemals

umgekehrt oder mit
Gewalt einstecken.

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

5

Deutsch EX-1183HMVS

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.3 Jumper Einstellungen

Der EX-1183HMVS wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber
die Möglichkeit den EX-1183HMVS auf der Datenleitung zum PC sprich die USB B­Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier
Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP3 von ENA
(Enable) auf DIS (Disable) setzen. Siehe nachfolgende Abbildung.
Achtung! Den Jumper JP2 bitte nicht umsetzen, da dieser ausschließlich von der Pro­duktion zu Testzwecken verwendet wird!

JP3

ENA DIS

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

6

EX-1183HMVS Deutsch

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi­schen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX­1183HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.

1. Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.

2. Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an den DC An-

schluss des Hub‘s an oder verbinden Sie das optionale Netzteil mit dem Terminal
Block des Hub´s und stecken Sie den Netzstecker des Netzteils in eine Steckdose.

3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit
der A-Buchse an Ihrem PC.

5. Treiber Installation

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX­1183HMVS automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgen­de Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.

6. Reinigung

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht fa­serndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der
Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas­sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder

nasses Tuch!

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

7

Deutsch EX-1183HMVS

7. Technische Daten

Chip-Set: Genesys
Datentransfer-Rate: 5Gbit/s
Anschlüsse: 4x USB 3.1 (Gen1) A-Buchse, 1x USB 3.1 (Gen1)

B-Buchse, 1x Terminal Block 7-48V, 1x 7-48V Buchse

Hardwaresystem: USB 1.1, 2.0, 3.0 & 3.1
Betriebssystem: Alle Betriebssysteme
Betriebstemperatur: 0° bis 55° Celsius
Lagertemperatur: -20° bis 85° Celsius
Rel. Luftfeuchtigkeit: 5% bis 95%
Stromversorgung: +7 bis +48 Volt
Abmessung: 178,40 x 58,50 x 24,11 mm
Gewicht: 850g

8. Technische Zeichnung

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

8

EX-1183HMVS English

1. Description

The EX-1183HMVS is a plug & play high-speed USB 3.1 (Gen1) metal hub for 4 USB
devices. The EX-1183HMVS provides 4 ports for USB devices and 1 uplink port for PC.
It supports all USB connections from 1.1 to 3.1. All ports can fix with screw lock. Via a
external power supply it is possible to provide a maximum of 1,5A on each USB port.
This allows you charging an iPhone, iPad, Smartphone and Tablet. The EX-1183HMVS
design fully utilize the Genesys chipset, which represents the latest in SuperSpeed USB
interface technology. It uses data transfer rates up to 5Gbit/s. It provides a secure and
very high data transfer on each single port. The EX-1183HMVS support the Self Pow­ered and Bus Powered mode. In addition the EX-1183HMVS is equipped with an 15KV
ESD surge protection.

Features:

• Compatible for USB 1.1, 2.0, 3.0 & 3.1

• Up to 5Gbit/s

• All Operating Systems are supported

• All ports are Screw Lock

• 15KV ESD Surge Protection

• Certificate for

2. Extent of Delivery

Before you connect the EX-1183HMVS to your PC, you should first check the contents
of the delivery:

• EX-1183HMVS

• Power Supply (12V/3A)

• USB 3.1 (Gen1) Cable (screw lock)

• Manual

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

9

English EX-1183HMVS

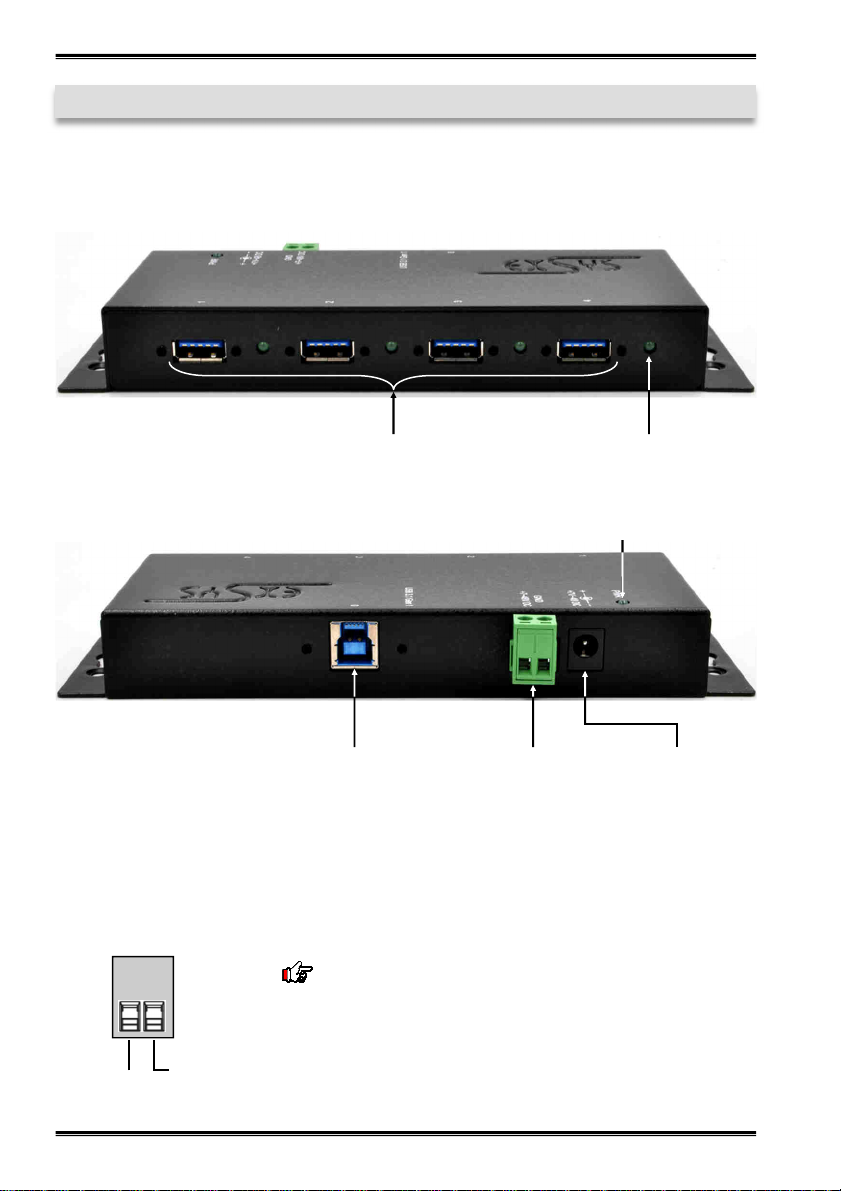

3. Layout, Connections & Jumper Settings

3.1 Layout

Front:

Back:

3.2 Connections

+7V - 48V T-Block:

4x USB 3.1 (Gen1)

Downstream A-Port

1x USB 3.1 (Gen1)

Upstream B-Port

ATTENTION!!!

Never connect power to GND, it will destroy
your Hardware!!!

7-48V T-Block

for optional external

Power Supply

Status LED

for each Port

Power LED

7-48V Connector

for included external

Power Supply

+7V - 48V

GND (Ground)

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

10

EX-1183HMVS English

3. Layout, Connections & Jumper Settings

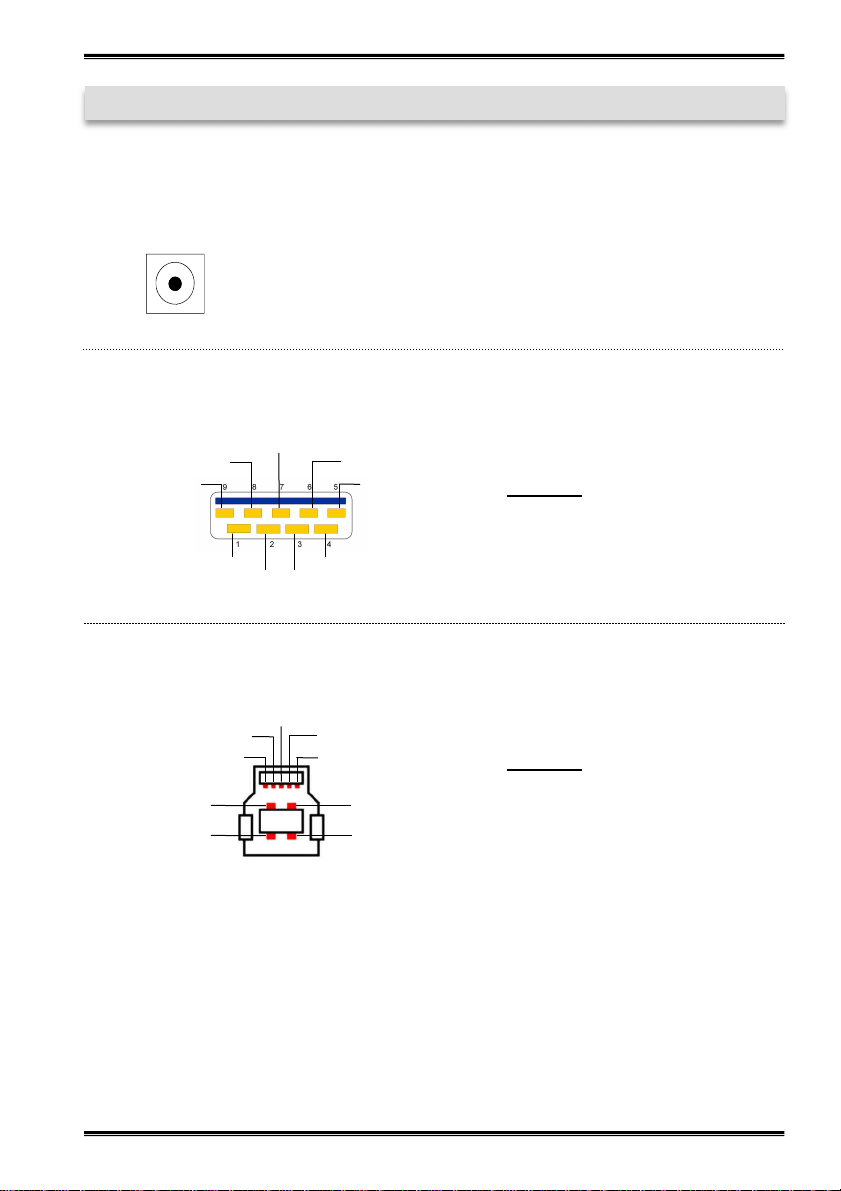

3.2 Connections

7-48V Connector:

ATTENTION!!!
Use only with Power Supply which is included in delivery!

USB 3.1 (Gen1) A-Port:

StdB_SSTX +

GND_DRAIN

StdB_SSTX -

VCC

USB 3.1 (Gen1) B-Port:

StdB_SSTX +

StdB_SSTX -

D-

D+

D+ D-

GND_DRAIN

StdB_SSTX+

StdB_SSTX -

GND

StdB_SSTX+
StdB_SSTX -

VBus

GND

Attention!
Never plug in with force

or in wrong direction.

Attention!
Never plug in with force

or in wrong direction.

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

11

English EX-1183HMVS

3. Layout, Connections & Jumper Settings

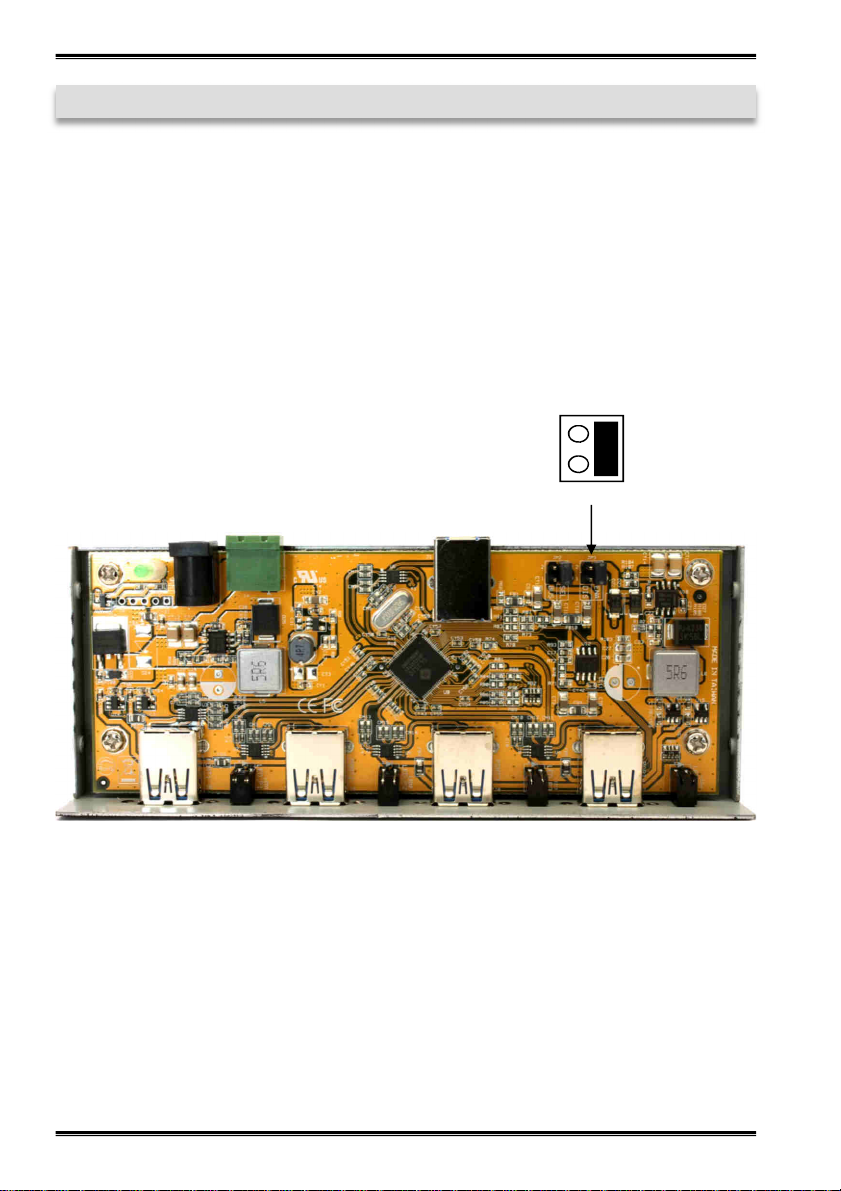

3.3 Jumper Settings

The EX-1183HMVS will be delivered with the setting Bus-Power. But you have the

possibility to cut the power at the data line. For this you open the case with the four

screws on both sides. Then you must set the jumper JP3 from ENA (Enable) to DIS
(Disable). See the following picture.
Attention! Please do not change Jumper JP2, because this will only be used by pro­duction for test purposes!

JP3

ENA DIS

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

12

EX-1183HMVS English

4. Hardware Installation

Because there are large differences between PC’s, we can give you only a general in­stallation guide. Please refer your computer’s reference manual whenever in doubt.

1. Connect the USB cable to the USB B-Port at the Hub.

2. Connect the included power supply to the DC connector at the hub or connect the
optional power supply into the terminal block at the Hub.

3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.

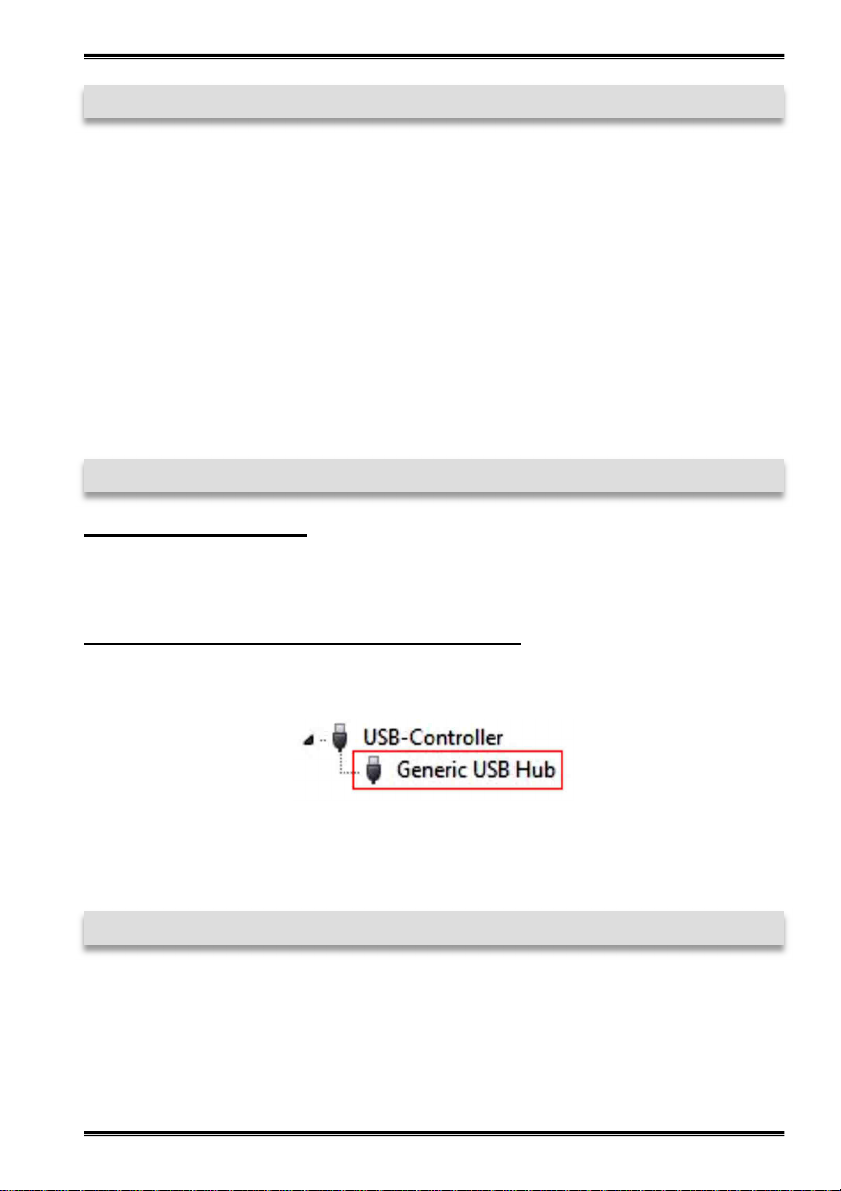

5. Driver Installation

All Operating Systems

After the hardware installation the OS will recognize the device automatically and install
the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following
new entry's:

If you see this or a similar information the device is installed correctly.

6. Cleaning

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres­sure. In the area of the connectors please make sure that no fibres from the cloth re­main in the connectors. Attention! Never use a moist or wet cloth for cleaning!

© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

13

English EX-1183HMVS

7. Technical Information

Chip-Set: Genesys
Data Transfer Rate: 5Gbit/s
Connectors: 4x USB 3.1 (Gen1) A-Port, 1x USB 3.1 (Gen1) B-Port,

1x Terminal Block 7-48V, 1x 7-48V Connector

Hardware System: USB 1.1, 2.0, 3.0 & 3.1
Operating System: All Operating Systems
Operating Temperature: 32°F to 131°Fahrenheit
Storage Temperature: -40°F to 185°Fahrenheit
Rel. Humidity: 5% to 95%
Power: +7 to +48 Volt
Size: 178,40 x 58,50 x 24,11 mm
Weight: 850g

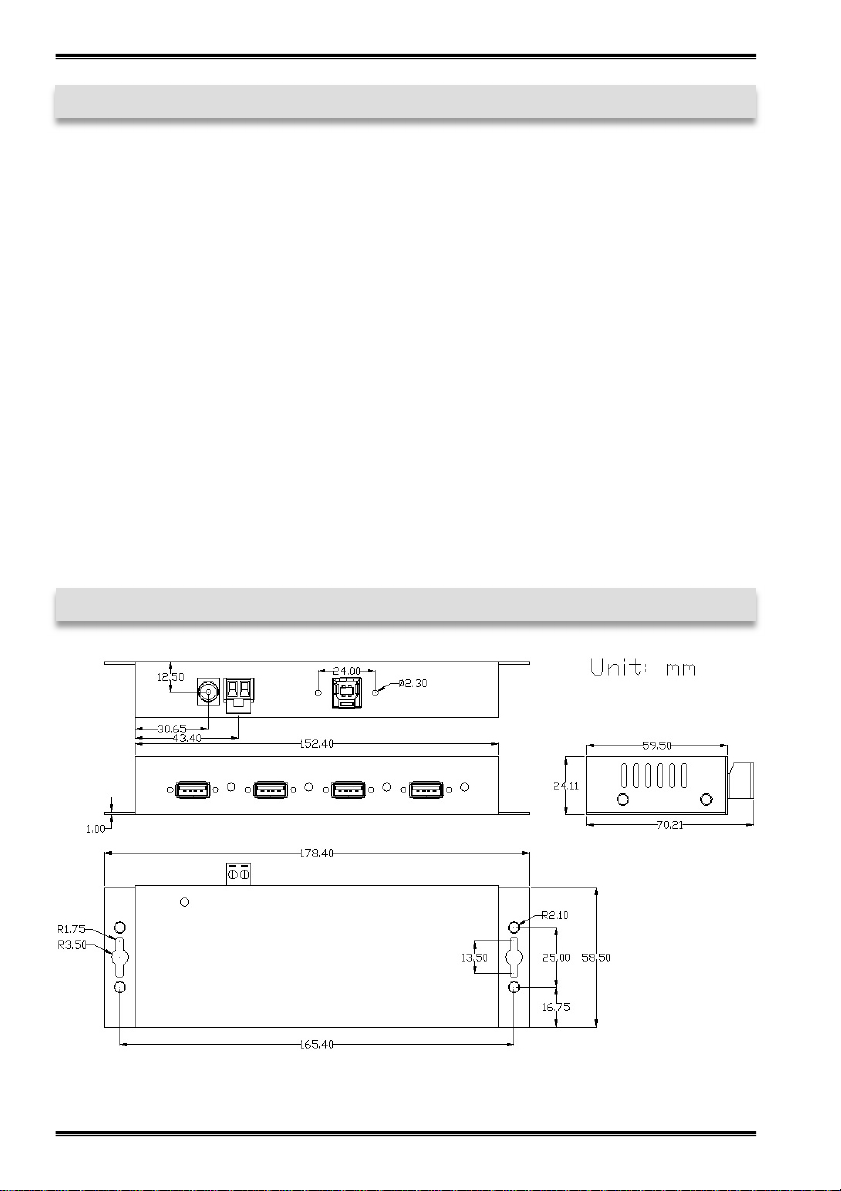

8. Technical Drawing
