Exsys EX-1182VIS User Manual

Anleitung

EX-1182VIS

4 Port USB 3.1 (Gen1) Plastik HUB

mit 15KV ESD Überspannungsschutz

& 3KV Optische Isolation

4 Port USB 3.1 (Gen1) Plastic HUB

Manual

with 15KV ESD Surge Protection

& 3KV Optical Isolation

Vers. 1.0 / 21.02.18

EX-1182VIS

Inhaltsverzeichnis

1. Beschreibung ······················································································ 3

2. Lieferumfang ······················································································ 3

3. Aufbau & Anschlüsse ········································································· 4-5

3.1 Aufbau······································································································ 4

3.2 Anschlüsse ······························································································ 4-5

4. Hardware Installation ············································································ 5

5. Treiber Installation ··············································································· 6

6. Reinigung ·························································································· 6

7. Technische Daten ················································································ 7

8. Technische Zeichnung ·········································································· 7

Index

1. Description ························································································· 8

2. Extent of Delivery ················································································ 8

3. Layout & Connections ······································································· 9-10

3.1 Layout ······································································································ 9

3.2 Connections ·························································································· 9-10

4. Hardware Installation ··········································································· 10

5. Driver Installation ················································································ 11

6. Cleaning ··························································································· 11

7. Technical Information ·········································································· 12

8. Technical Drawing ·············································································· 12

2

EX-1182VIS Deutsch

1. Beschreibung

Die EX-1182VIS ist ein 3.1 (Gen1) Plastik HUB für bis zu 4 Endgeräte mit 15KV ESD Überspannungs-Schutz und 3KV Optische Isolation. Der Hub ist mit vier USB 3.1 (Gen1) A-Buchsen für Endgeräte und eine USB 3.1 (Gen1) B-Buchse für den Anschluss an den PC ausgestattet. Die EX-1182VIS unterstützt alle USB Anschlüsse von

1.1 bis 3.1. Über die externe Stromversorgung per Netzteil können an jedem Port 1,5A zur Verfügung gestellt werden. Die EX-1182VIS gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Die EX1182VIS unterstützt ausschließlich den Self Power Modus. Somit ist zum Betrieb zwingend notwendig das im Lieferumfang befindliche Netzteil mit der EX-1182VIS zu verbinden. Zusätzlich ist die EX-1182VIS mit einem USB Power Überspannungsschutz und einer Optischen Isolation ausgestattet. Die EX-1182VIS kann problemlos mit der im Lieferumfang enthaltenen Wand Montage Halterung an die Wand installiert werden. Des weiteren besitzt die EX-1182VIS verschraubbare USB 3.1 (Gen1) Anschlüsse.

Merkmale:

• Kompatibel zu USB 1.1, 2.0, 3.0 & 3.1

• Bis zu 5Gbit/s

• Es werden alle Betriebssysteme unterstützt

• Alle Anschlüsse sind verschraubbar

• 15KV ESD Überspannungsschutz

• 3KV Optische Isolation

• Zertifiziert für

2. Lieferumfang

Bevor Sie den EX-1182VIS an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung:

• EX-1182VIS

• Netzteil (5V/4A)

• USB 3.1 (Gen1) Kabel (verschraubbar)

• Wandmontagehalterung

• Anleitung

3

Deutsch EX-1182VIS

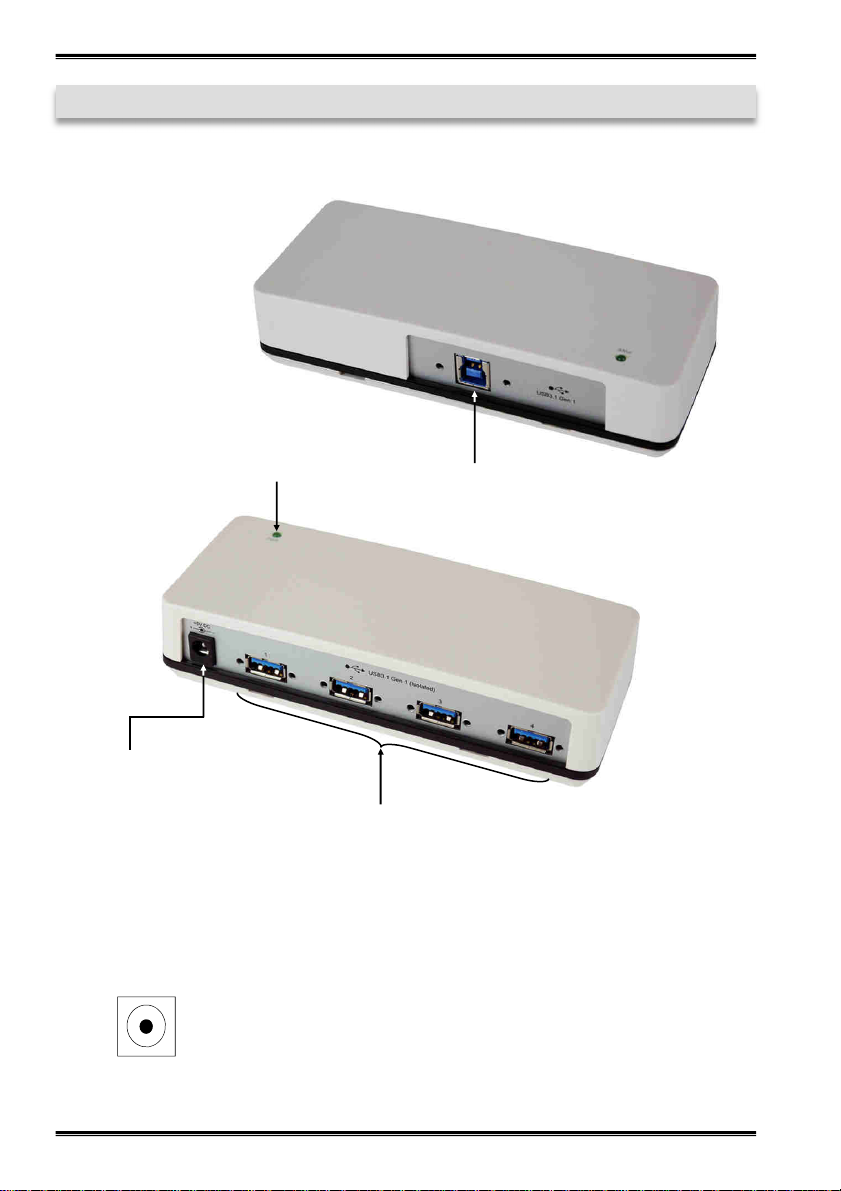

3. Aufbau & Anschlüsse

3.1 Aufbau

5V Buchse für im Lieferumfang enthaltenem Netzteil

3.2 Anschlüsse

5V Buchse:

Betriebs LED 1x USB 3.1 (Gen1)

Upstream B-Buchse

4x USB 3.1 (Gen1)

Downstream A-Buchse

ACHTUNG!!! Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!

4

EX-1182VIS Deutsch

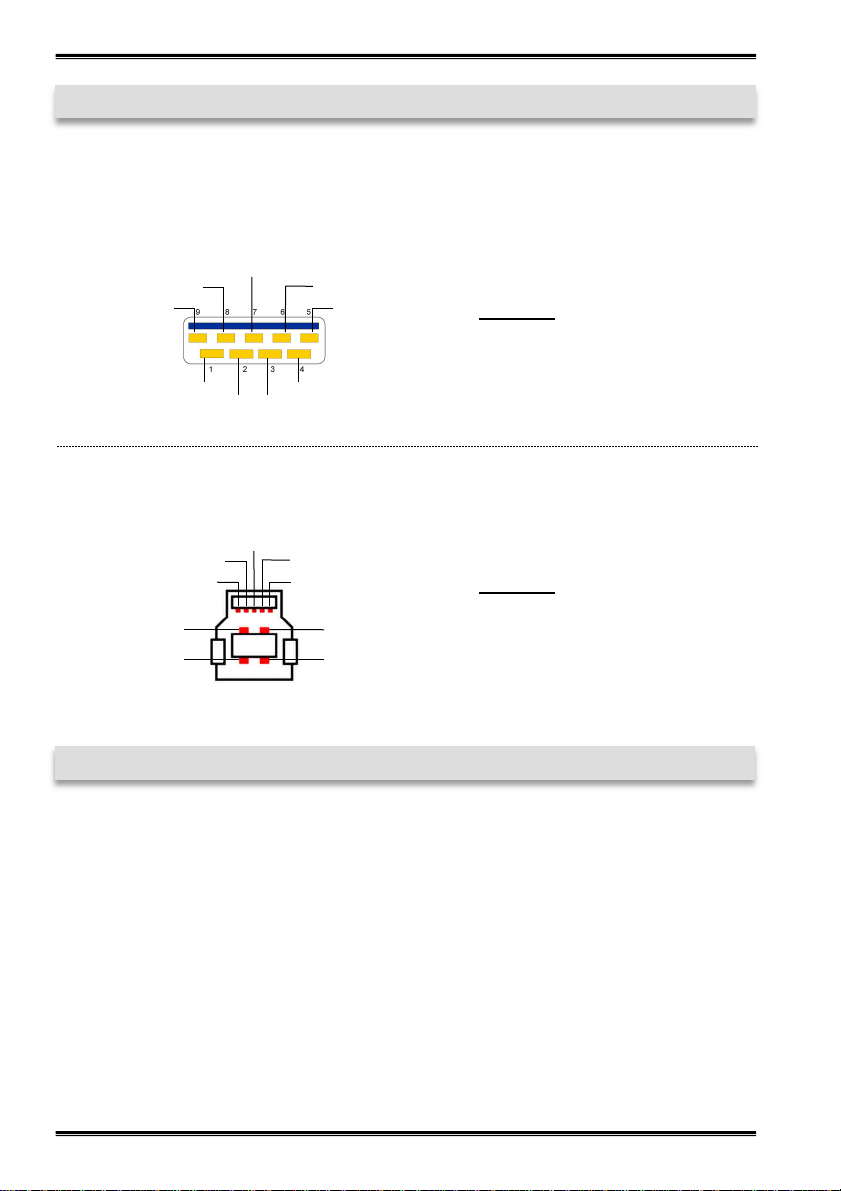

3. Aufbau & Anschlüsse

3.2 Anschlüsse

USB 3.1 (Gen1) A-Buchse:

StdB_SSTX +

GND_DRAIN

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

Achtung! Stecker niemals

umgekehrt oder mit Gewalt einstecken.

VCC

GND

D+ D-

USB 3.1 (Gen1) B-Buchse:

StdB_SSTX +

GND_DRAIN

StdB_SSTX -

StdB_SSTX+ StdB_SSTX -

Achtung! Stecker niemals

D-

D+

VBus

GND

umgekehrt oder mit Gewalt einstecken.

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX1182VIS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.

2. Verbinden Sie jetzt den Stromanschluss des im Lieferumfang enthaltenem Netzteils

mit der 5V Buchse des Hub´s und stecken Sie den Netzstecker des Netzteils in eine Steckdose.

3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-Buchse an Ihrem PC.

5

Deutsch EX-1182VIS

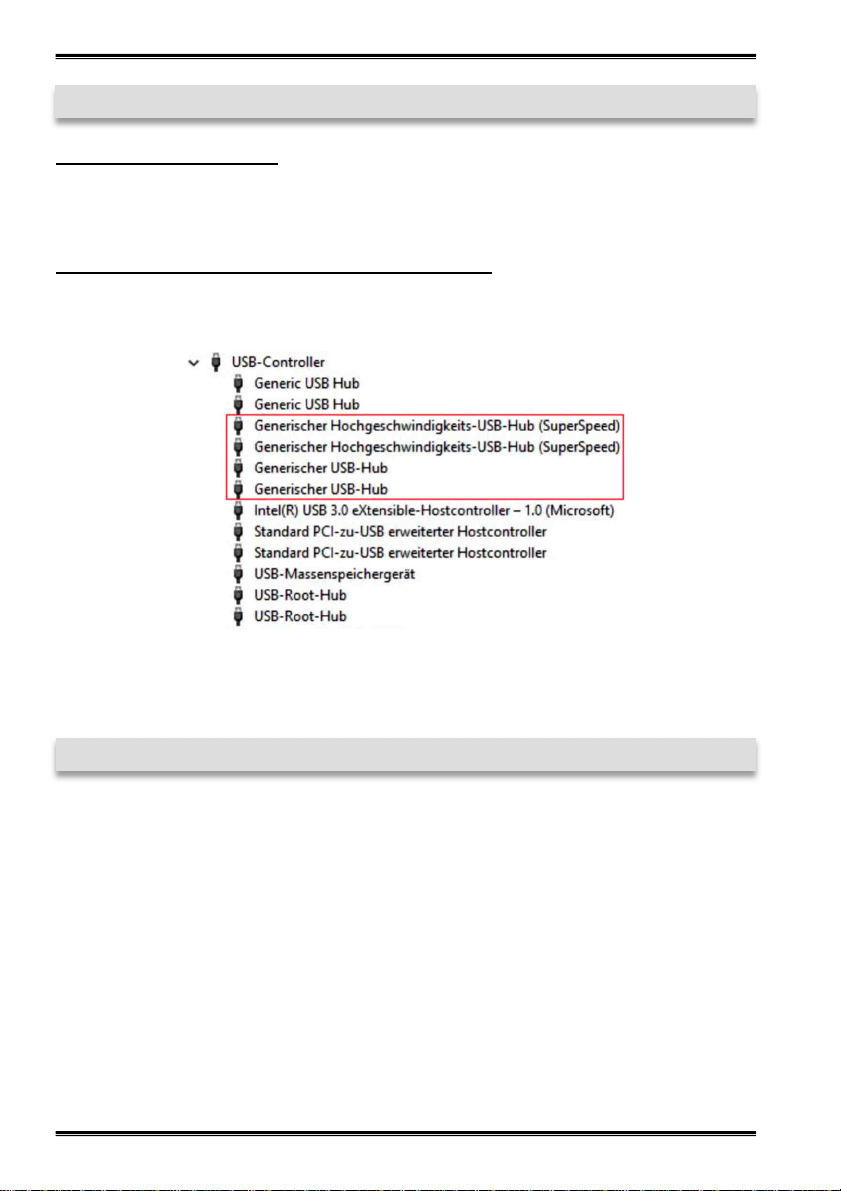

5. Treiber Installation

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1182VIS automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgende Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.

6. Reinigung

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder

nasses Tuch!

6

EX-1182VIS Deutsch

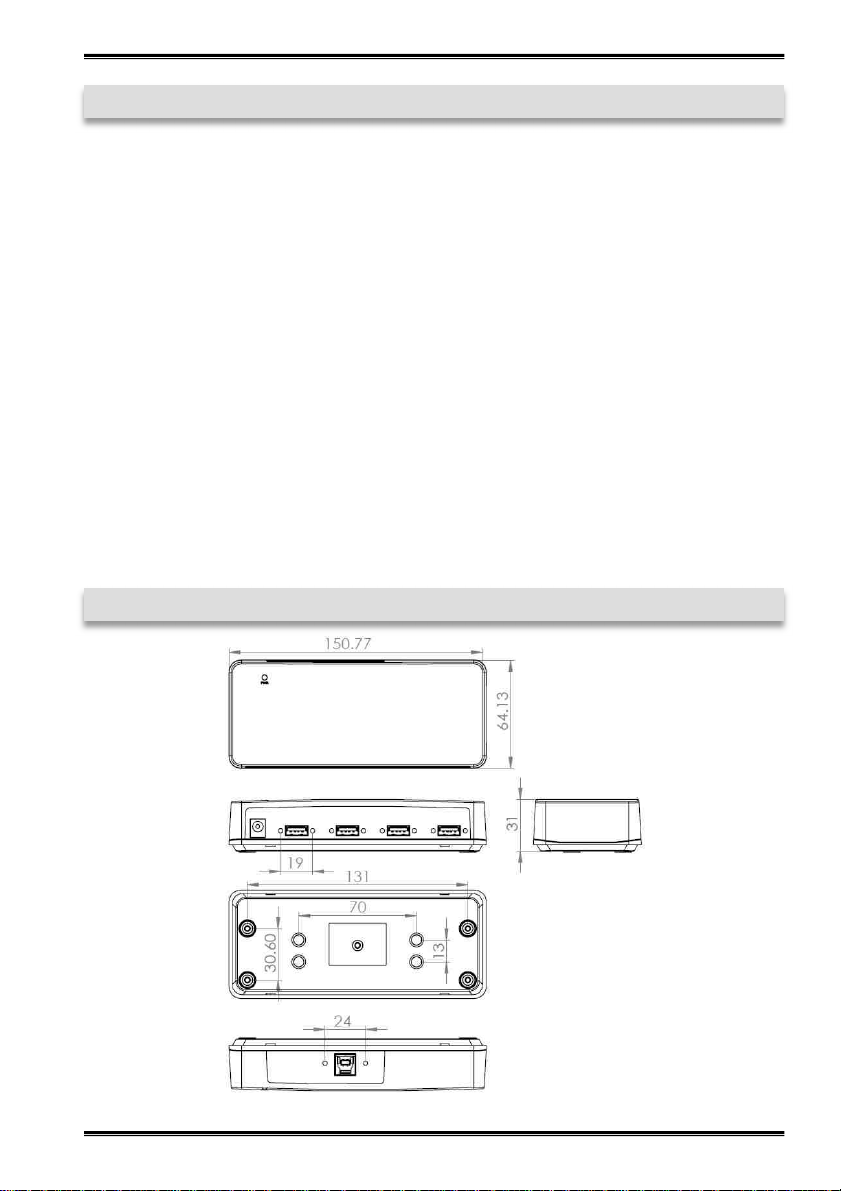

7. Technische Daten

Chip-Set: Genesys Datentransfer-Rate: 5Gbit/s Anschlüsse: 4x USB 3.1 (Gen1) A-Buchse, 1x USB 3.1 (Gen1)

B-Buchse, 1x 5V Buchse

Hardwaresystem: USB 1.1, 2.0, 3.0 & 3.1 Betriebssystem: Alle Betriebssysteme Betriebstemperatur: 0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +5 Volt Abmessung: 151,10 x 62,00 x 34,00 mm Gewicht: 300g

8. Technische Zeichnung

7

English EX-1182VIS

1. Description

The EX-1182VIS is a plug & play high-speed USB 3.1 (Gen1) hub for 4 devices with 15KV ESD Surge Protection and 3KV Optical Isolation. The EX-1182VIS provides four USB 3.1 (Gen1) A-Ports for USB devices and one Upstream USB 3.1 (Gen1) B-Port to the PC. It uses data transfer rates up to 5Gbit per second. The EX-1182VIS design fully utilize the Genesys chipset, which represents the latest in high speed USB interface technology. It provides a secure and very high data transfer on each single port. Via a external power supply it is possible to provide a maximum of 1,5A on each USB port. It provide self powered mode. Thus, it is imperative to connect the supplied power supply to the EX-1182VIS. The EX-1182VIS is additionally equipped with a USB peak power surge protection and optical isolation. The EX-1182VIS can installed to a wall with the Wall Mounting Kit. Furthermore the EX-1182VIS support screw able USB 3.1 (Gen1) ports.

Features:

• Compatible for USB 1.1, 2.0, 3.0 & 3.1

• Up to 480Mbit/s

• All Operating Systems are supported

• All ports are Screw Lock

• 15KV ESD Surge Protection

• 3KV Optical Isolation

• Certificate for

2. Extent of Delivery

Before you connect the EX-1182VIS to your PC, you should first check the contents of the delivery:

• EX-1182VIS

• Power Supply (5V/4A)

• USB 3.1 (Gen1) Cable (screw lock)

• Wall Mounting Kit

• Manual

8

EX-1182VIS English

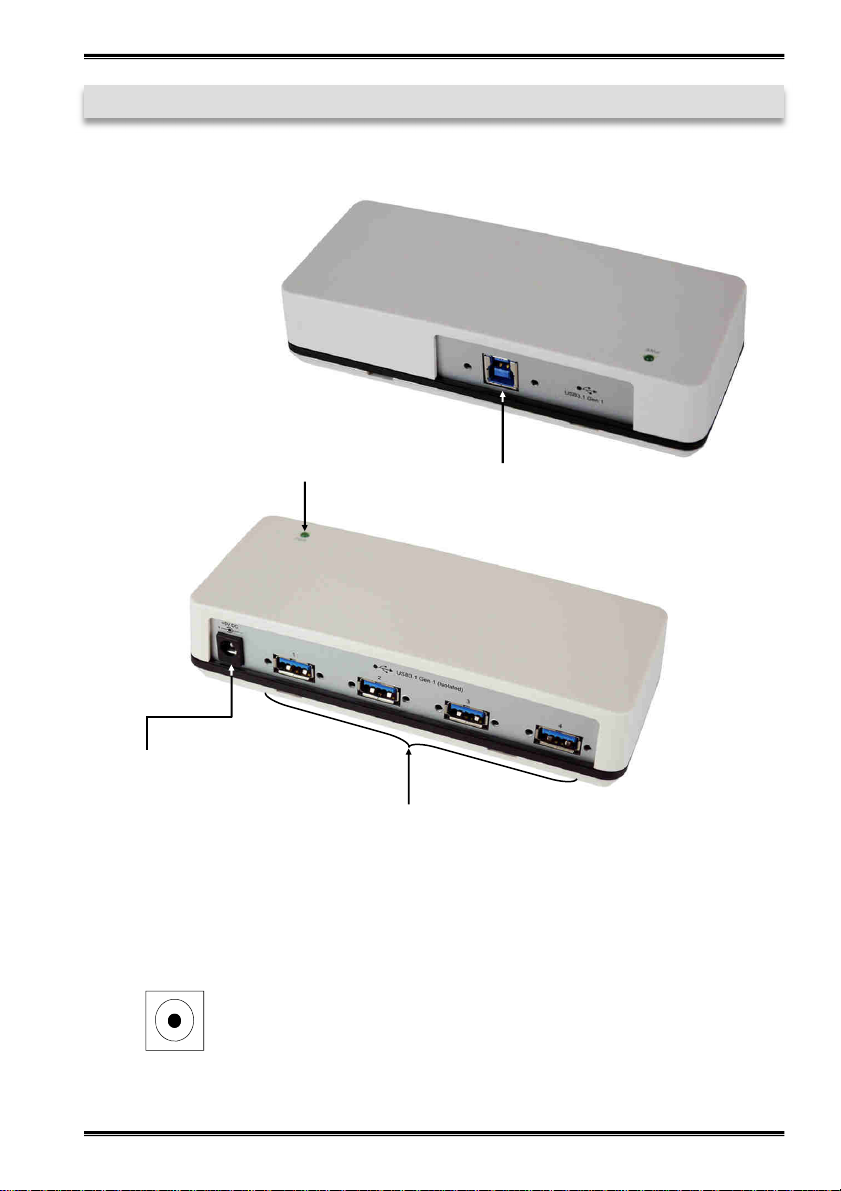

3. Layout & Connections

3.1 Layout

5V Connector for included external Power Supply

3.2 Connections

5V Connector:

Power LED 1x USB 3.1 (Gen1)

Upstream B-Port

4x USB 3.1 (Gen1)

Downstream A-Port

ATTENTION!!! Use only with Power Supply which is included in delivery!

9

English EX-1182VIS

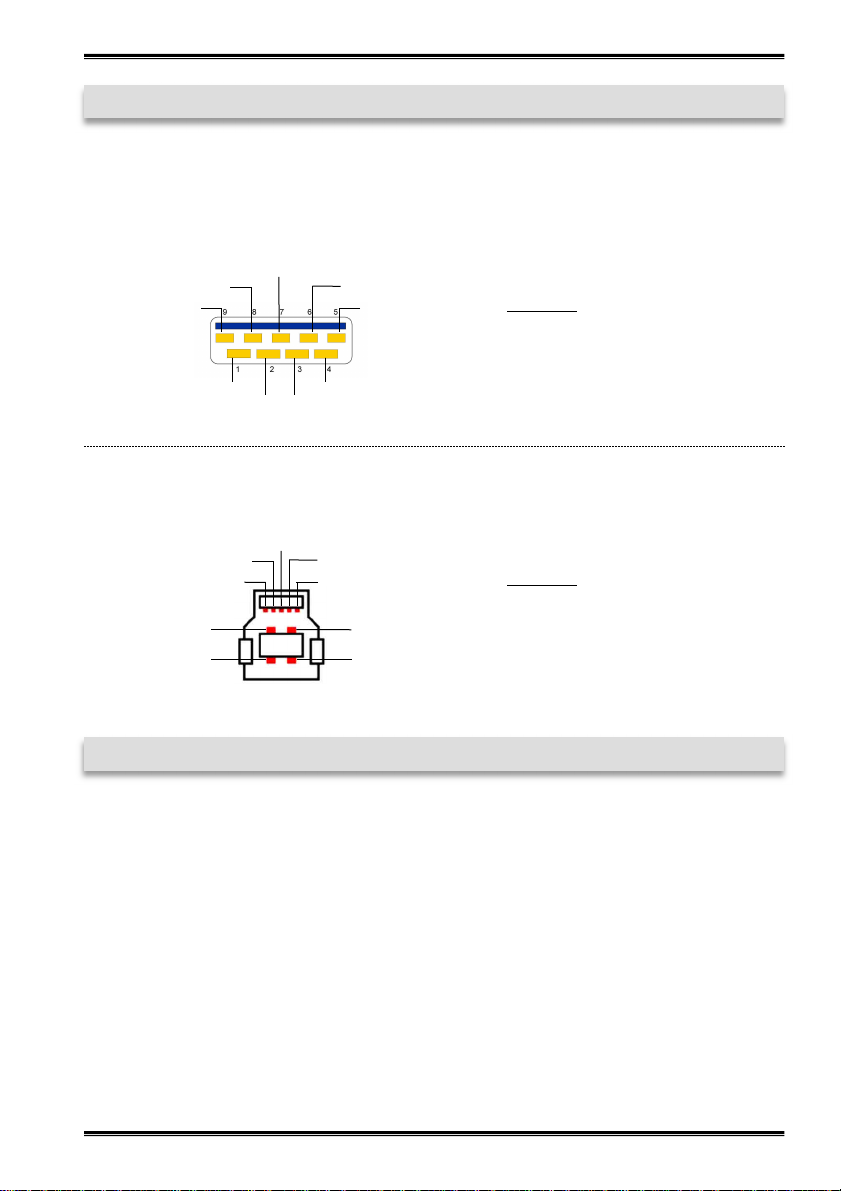

3. Layout & Connections

3.2 Connections

USB 3.1 (Gen1) A-Port:

StdB_SSTX +

GND_DRAIN

StdB_SSTX -

StdB_SSTX+

StdB_SSTX -

Attention! Never plug in with force

or in wrong direction.

VCC

GND

D+ D-

USB 3.1 (Gen1) B-Port:

StdB_SSTX +

GND_DRAIN

StdB_SSTX -

StdB_SSTX+ StdB_SSTX -

Attention! Never plug in with force

D-

D+

VBus

GND

or in wrong direction.

4. Hardware Installation

Because there are large differences between PC’s, we can give you only a general installation guide. Please refer your computer’s reference manual whenever in doubt.

1. Connect the USB cable to the USB B-Port at the Hub.

2. Connect the included power supply to the 5V connector at the Hub.

3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.

10

EX-1182VIS English

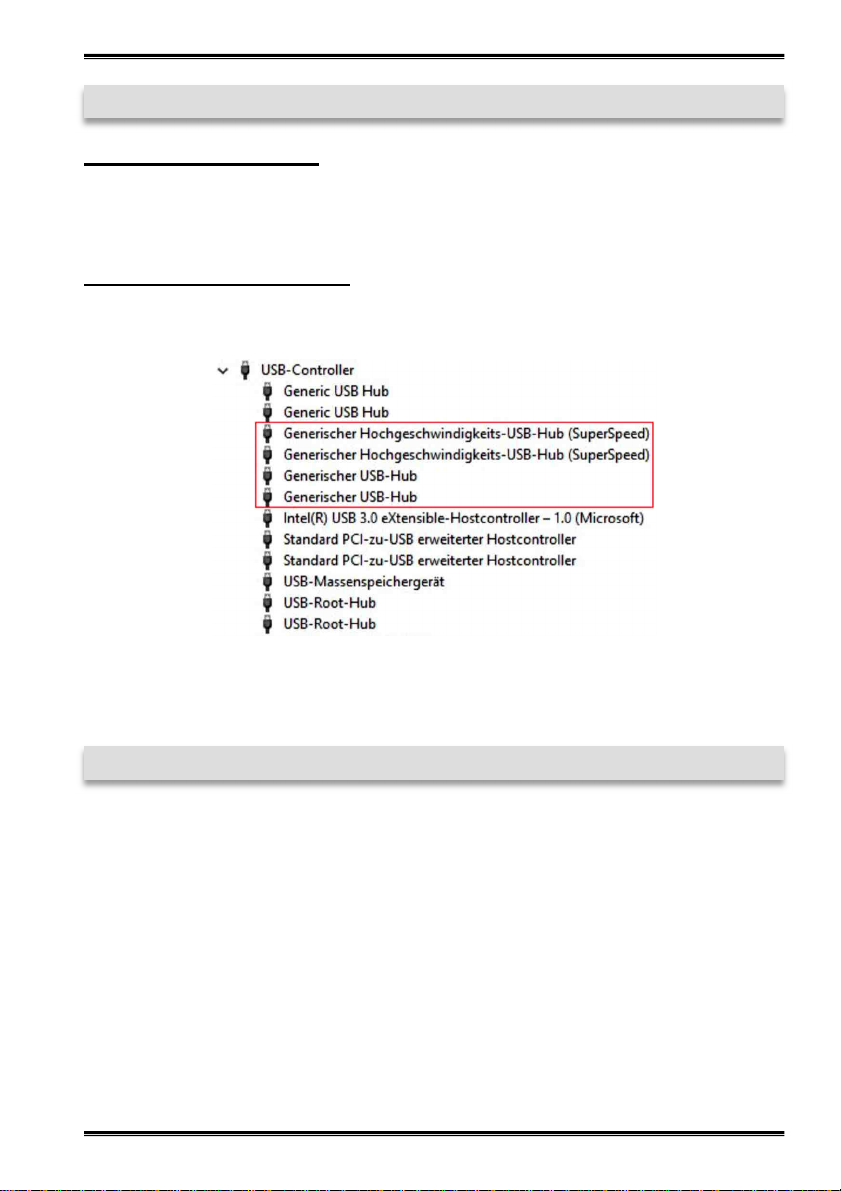

5. Driver Installation

All Operating Systems

After the hardware installation the OS will recognize the device automatically and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

6. Cleaning

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning!

11

English EX-1182VIS

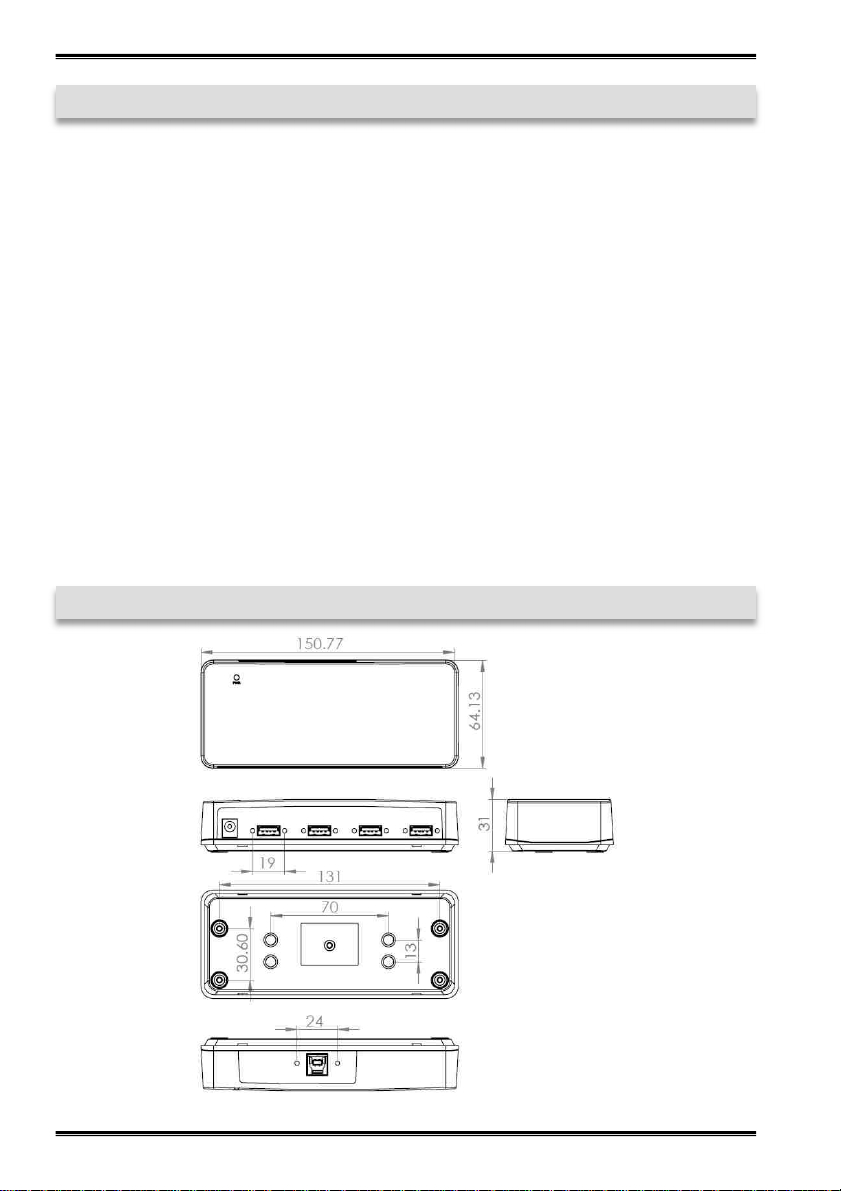

7. Technical Information

Chip-Set: Genesys Data Transfer Rate: 5Gbit/s Connectors: 4x USB 3.1 (Gen1) A-Port, 1x USB 3.1 (Gen1) B-Port,

1x 5V Connector

Hardware System: USB 1.1, 2.0, 3.0 & 3.1 Operating System: All Operating Systems Operating Temperature: 32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +5 Volt Size: 151,10 x 62,00 x 34,00 mm Weight: 300g

8. Technical Drawing

12
