EXSYS 1189HMVS-3 Instructions [de]

Anleitung

Vers. 1.0 / 27.03.20

Manual

7 Port USB 3.2 (Gen1) Metal HUB with

1,5A power for each port and

15KV ESD Surge Protection

EX-1189HMVS-3

7 Port USB 3.2 (Gen1) Metall HUB mit

1,5A Strom pro Port und

15KV ESD Überspannungsschutz

2

EX-1189HMVS-3

1. Beschreibung ······················································································ 3

2. Lieferumfang ······················································································ 3

3. Aufbau, Anschlüsse & Jumper Einstellungen ··········································· 4-6

3.1 Aufbau······································································································ 4

3.2 Anschlüsse ······························································································ 4-5

3.3 Jumper Einstellungen ·················································································· 6

4. Hardware Installation ············································································ 7

5. Treiber Installation ··············································································· 7

6. Reinigung ·························································································· 7

7. Technische Daten ················································································ 8

8. Technische Zeichnung ·········································································· 8

1. Description ························································································· 9

2. Extent of Delivery ················································································ 9

3. Layout, Connections & Jumper Settings ············································· 10-12

3.1 Layout ····································································································· 10

3.2 Connections ························································································ 10-11

3.3 Jumper Settings ························································································ 12

4. Hardware Installation ··········································································· 13

5. Driver Installation ················································································ 13

6. Cleaning ··························································································· 13

7. Technical Information ·········································································· 14

8. Technical Drawing ·············································································· 14

Inhaltsverzeichnis

Index

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

3

EX-1189HMVS-3 Deutsch

Der EX-1189HMVS-3 ist ein USB 3.2 (Gen1) Metall HUB für bis zu 7 Endgeräte. Der Hub
ist mit 7 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er
unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Jeder Anschluss an der EX-1189HMVS­3 ist zusätzlich verschraubbar. Durch die Stromversorgung über den DC Anschluss oder
des Terminal Block können an jedem Port 1,5A zur Verfügung gestellt werden. Dies er­möglicht Ihnen ein problemloses aufladen von iPhone, iPad, Smartphone und Tablet.
Der USB 3.2 Bus unterstützt optimal die Leistung des schnellen Genesys Chipsatz. Der

EX-1189HMVS-3 gewährleistet so eine sichere Datenübertragung und exzellente Perfor-

mance von bis zu 5Gbit/s. Er unterstützt den Self Powered und Bus Powered Modus.
Zusätzlich ist der EX-1189HMVS-3W mit einem 15KV ESD Überspannungsschutz ausge­stattet.

Merkmale:

• Kompatibel zu USB 1.1, 2.0, 3.0 ,3.1 & 3.2

• Bis zu 5Gbit/s

• Es werden alle Betriebssysteme unterstützt

• Alle Anschlüsse sind verschraubbar

• 15KV ESD Überspannungsschutz

• Zertifiziert für

Bevor Sie den EX-1189HMVS-3 an Ihren PC anschließen, überprüfen Sie bitte zuerst
den Inhalt der Lieferung:

• EX-1189HMVS-3

• Netzteil (12V/3A)

• USB 3.2 (Gen1) Kabel (verschraubbar)

• Anleitung

1. Beschreibung

2. Lieferumfang

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

4

Deutsch EX-1189HMVS-3

3.1 Aufbau

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.2 Anschlüsse

+7V - 24V T-Block:

+7V - 24V

GND (Ground)

ACHTUNG!!!

Schließen Sie niemals Strom an Ground an,

dadurch kann Ihre Hardware zerstört werden!!!

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

7-24V T-Block

für optionales

externes Netzteil

Status LED

für jeden Port

1x USB 3.2 (Gen1)

Upstream B-Buchse

7x USB 3.2 (Gen1)

Downstream A-Buchse

12-24V Buchse

für im Lieferumfang

enthaltenem Netzteil

Betriebs LED

5

EX-1189HMVS-3 Deutsch

3. Aufbau, Anschlüsse & Jumper Einstellungen

3.2 Anschlüsse

12-24V Buchse:

ACHTUNG!!!

Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!

Achtung!
Stecker niemals

umgekehrt oder mit

Gewalt einstecken.

USB 3.2 (Gen1) A-Buchse:

USB 3.2 (Gen1) B-Buchse:

D-

GND

StdB_SSTX -

StdB_SSTX +

GND_DRAIN

StdB_SSTX+

StdB_SSTX -

D+

VBus

Achtung!
Stecker niemals

umgekehrt oder mit
Gewalt einstecken.

StdB_SSTX -

StdB_SSTX+

GND_DRAIN

VCC

StdB_SSTX +

StdB_SSTX -

D+ D-

GND

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

6

Deutsch EX-1189HMVS-3

Der EX-1189HMVS-3 wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber
die Möglichkeit den EX-1189HMVS-3 auf der Datenleitung zum PC sprich die USB B­Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier
Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP2 von ENA
(Enable) auf DIS (Disable) setzen. Siehe nachfolgende Abbildung.

JP2

ENA
DIS

3.3 Jumper Einstellungen

3. Aufbau, Anschlüsse & Jumper Einstellungen

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

7

EX-1189HMVS-3 Deutsch

6. Reinigung

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi­schen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX­1189HMVS-3 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.

1. Verbinden Sie das mitgelieferte USB Kabel mit der USB B-Buchse des Hub´s.

2. Schließen Sie jetzt den Stromanschluss des mitgelieferten Netzteils an den DC An-

schluss des Hub‘s an oder verbinden Sie das optionale Netzteil mit dem Terminal

Block des Hub´s und stecken Sie den Netzstecker des Netzteils in eine Steckdose.

3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit
der A-Buchse an Ihrem PC.

5. Treiber Installation

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX­1189HMVS-3 automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

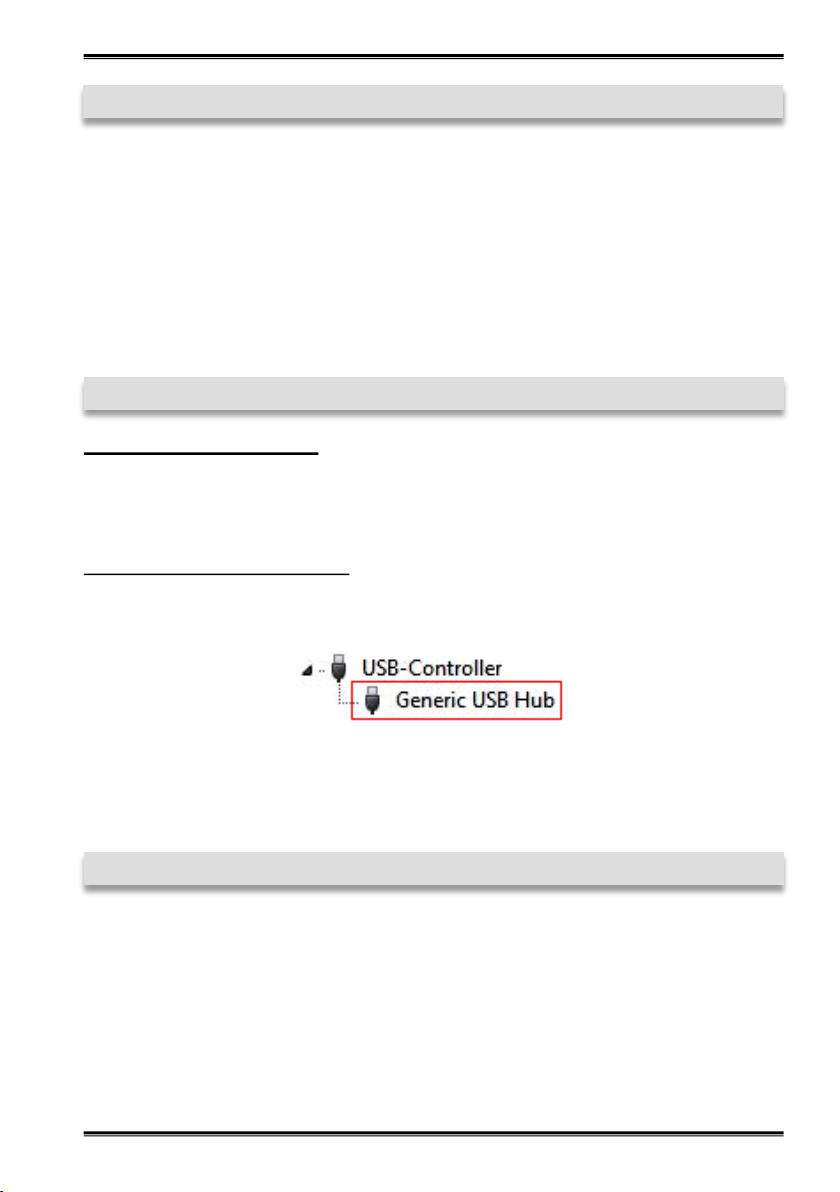

Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgen­de Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht fa­serndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der
Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas­sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder

nasses Tuch!

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

8

Deutsch EX-1189HMVS-3

8. Technische Zeichnung

7. Technische Daten

Chip-Set: Genesys

Datentransfer-Rate: 5Gbit/s

Anschlüsse: 7x USB 3.2 (Gen1) A-Buchse, 1x USB 3.2 (Gen1)

B-Buchse, 1x Terminal Block 7-24V, 1x 12-24V Buchse

Hardwaresystem: USB 1.1, 2.0, 3.0, 3.1 & 3.2

Betriebssystem: Alle Betriebssysteme

Betriebstemperatur: 0° bis 55° Celsius

Lagertemperatur: -20° bis 85° Celsius

Rel. Luftfeuchtigkeit: 5% bis 95%

Stromversorgung: +7 bis +24 Volt & +12 bis +24 Volt

Abmessung: 178,60 x 59,50 x 25,45 mm

Gewicht: 860g

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

9

EX-1189HMVS-3 English

The EX-1189HMVS-3 is a plug & play high-speed USB 3.2 (Gen1) metal hub for 7 USB
devices. The EX-1189HMVS-3 provides 7 ports for USB devices and 1 uplink port for
PC. It supports all USB connections from 1.1 to 3.2. All ports can fix with screw lock.
Via a external power supply it is possible to provide a maximum of 1,5A on each USB
port. This allows you charging an iPhone, iPad, Smartphone and Tablet. The EX­1189HMVS-3 design fully utilize the Genesys chipset, which represents the latest in
SuperSpeed USB interface technology. It uses data transfer rates up to 5Gbit/s. It pro-

vides a secure and very high data transfer on each single port. The EX-1189HMVS-3

support the Self Powered and Bus Powered mode. In addition the EX-1189HMVS-3 is
equipped with an 15KV ESD surge protection.

Features:

• Compatible for USB 1.1, 2.0, 3.0, 3.1 & 3.2

• Up to 5Gbit/s

• All Operating Systems are supported

• All ports are Screw Lock

• 15KV ESD Surge Protection

• Certificate for

Before you connect the EX-1189HMVS-3 to your PC, you should first check the con­tents of the delivery:

• EX-1189HMVS-3

• Power Supply (12V/3A)

• USB 3.2 (Gen1) Cable (screw lock)

• Manual

1. Description

2. Extent of Delivery

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

10

English EX-1189HMVS-3

3. Layout, Connections & Jumper Settings

3.1 Layout

3.2 Connections

+7V - 24V T-Block:

+7V - 24V

GND (Ground)

ATTENTION!!!

Never connect power to GND, it will destroy

your Hardware!!!

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

7-24V T-Block

for optional external

Power Supply

Status LED

for each Port

1x USB 3.2 (Gen1)

Upstream B-Port

7x USB 3.2 (Gen1)

Downstream A-Port

12-24V Connector

for included external

Power Supply

Power LED

11

EX-1189HMVS-3 English

3.2 Connections

12-24V Connector:

ATTENTION!!!

Use only with Power Supply which is included in delivery!

Attention!
Never plug in with force

or in wrong direction.

USB 3.2 (Gen1) A-Port:

USB 3.2 (Gen1) B-Port:

D-

GND

StdB_SSTX -

StdB_SSTX +

GND_DRAIN

StdB_SSTX+

StdB_SSTX -

D+

VBus

Attention!

Never plug in with force
or in wrong direction.

StdB_SSTX -

StdB_SSTX+

GND_DRAIN

VCC

StdB_SSTX +

StdB_SSTX -

D+ D-

GND

3. Layout, Connections & Jumper Settings

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

12

English EX-1189HMVS-3

The EX-1189HMVS-3 will be delivered with the setting Bus-Power. But you have the

possibility to cut the power at the data line. For this you open the case with the four

screws on both sides. Then you must set the jumper JP2 from ENA (Enable) to DIS
(Disable). See the following picture.

3.3 Jumper Settings

3. Layout, Connections & Jumper Settings

JP2

ENA
DIS

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

13

EX-1189HMVS-3 English

6. Cleaning

4. Hardware Installation

Because there are large differences between PC’s, we can give you only a general in­stallation guide. Please refer your computer’s reference manual whenever in doubt.

1. Connect the USB cable to the USB B-Port at the Hub.

2. Connect the included power supply to the DC connector at the hub or connect the
optional power supply into the terminal block at the Hub.

3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.

5. Driver Installation

All Operating Systems

After the hardware installation the OS will recognize the device automatically and install
the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following
new entry's:

If you see this or a similar information the device is installed correctly.

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres­sure. In the area of the connectors please make sure that no fibres from the cloth re­main in the connectors. Attention! Never use a moist or wet cloth for cleaning!

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved

14

English EX-1189HMVS-3

Chip-Set: Genesys

Data Transfer Rate: 5Gbit/s

Connectors: 7x USB 3.2 (Gen1) A-Port, 1x USB 3.2 (Gen1) B-Port,

1x Terminal Block 7-24V, 1x 12-24V Connector

Hardware System: USB 1.1, 2.0, 3.0, 3.1 & 3.2

Operating System: All Operating Systems

Operating Temperature: 32°F to 131°Fahrenheit

Storage Temperature: -40°F to 185°Fahrenheit

Rel. Humidity: 5% to 95%

Power: +7 to +24 Volt & +12 to +24 Volt

Size: 178,60 x 59,50 x 25,45 mm

Weight: 860g

8. Technical Drawing

7. Technical Information

© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
