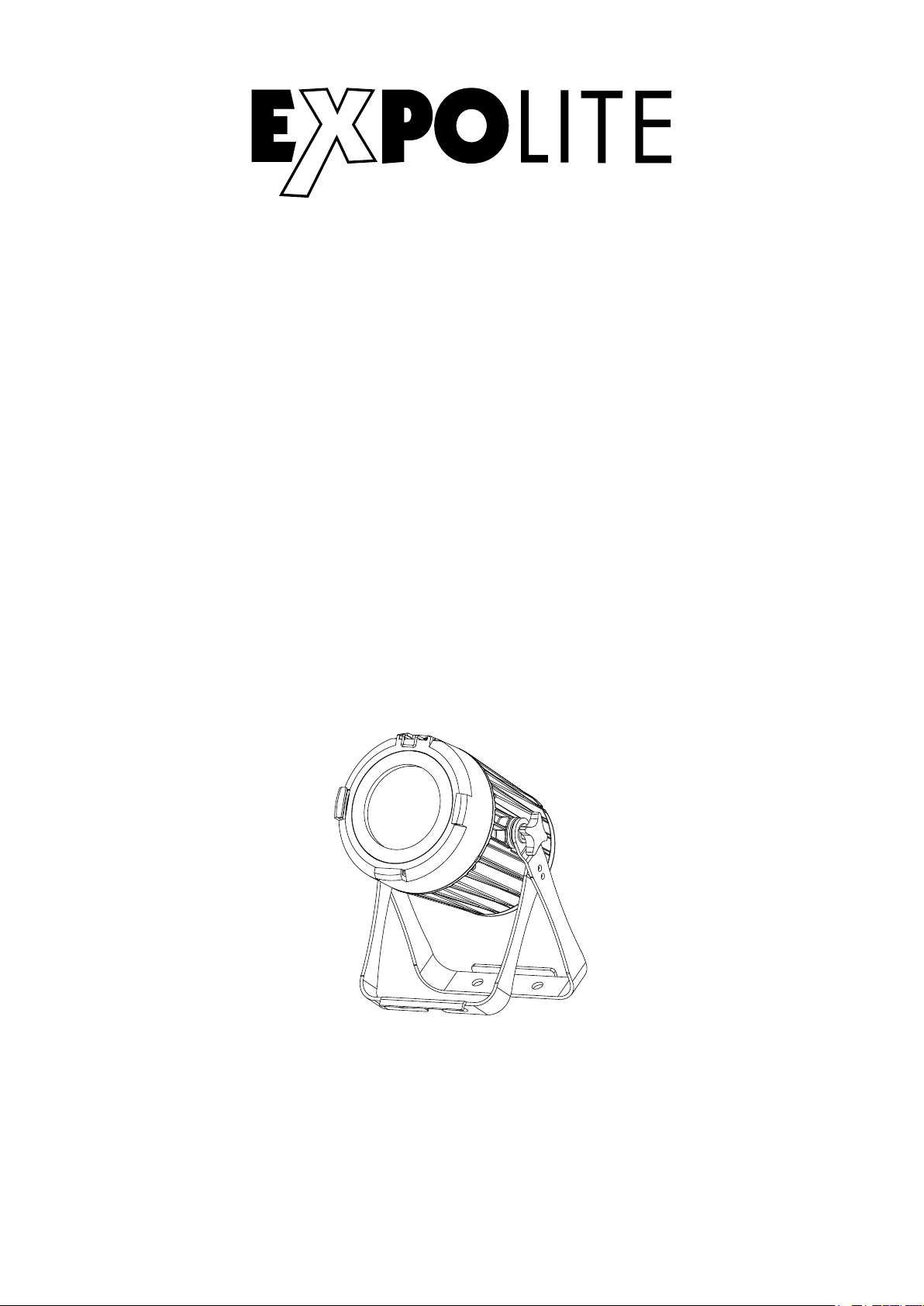

Expolite Tour-LED MC 60 Operating instructions [de]

Tour-LED MC 60

Bedienungsanleitung

User Manual ab Firmware

V3XX

Art.Nr.: led25100

Eigenschaften
Bedienelemente
Steuerung

Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries

Specifications

Menu

Control

Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-43-11

Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs­anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.

The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

by

FOCON SHOWTECHNIC

Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen

Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27

[email protected]
www.focon-showtechnic.com

Inhalt - Content

DE

ENG

Inhalt - Content

Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller

Seite / Page
D-04
D-05
D-06
D-07
D-08
D-14
E-20
E-21
E-22
E-23
E-24
E-30

Lieferumfang

- Expolite Tour-LED MC 60

- Anschlusskabel für Spannungsversorgung

- Bedienhinweise für Expolite Geräte

- Bedienungsanleitung

Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.

D-04

Technische Daten

Spannungsversorgung

Maximale Leistungsaufnahme

Abmessungen

Gewicht

Anschlüsse

Betriebstemperatur

Luftfeuchtigkeit*

Schutzklasse

Gehäuse

LEDs

LED Treiberstrom

Abstrahlwinkel

Steuerung

100V - 240V AC 50/60Hz

85W

348 x 176 x 242mm

5,4kg

Power In/Out | DMX In/Out

-20°C - 45°C

< 80%

IP 65

Aluminiumdruckguss Gehäuse

1x 60W RGBW**

4,5A

4,5° - 45°

Stand-Alone / DMX512 / RDM

DMX-Kanäle

* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

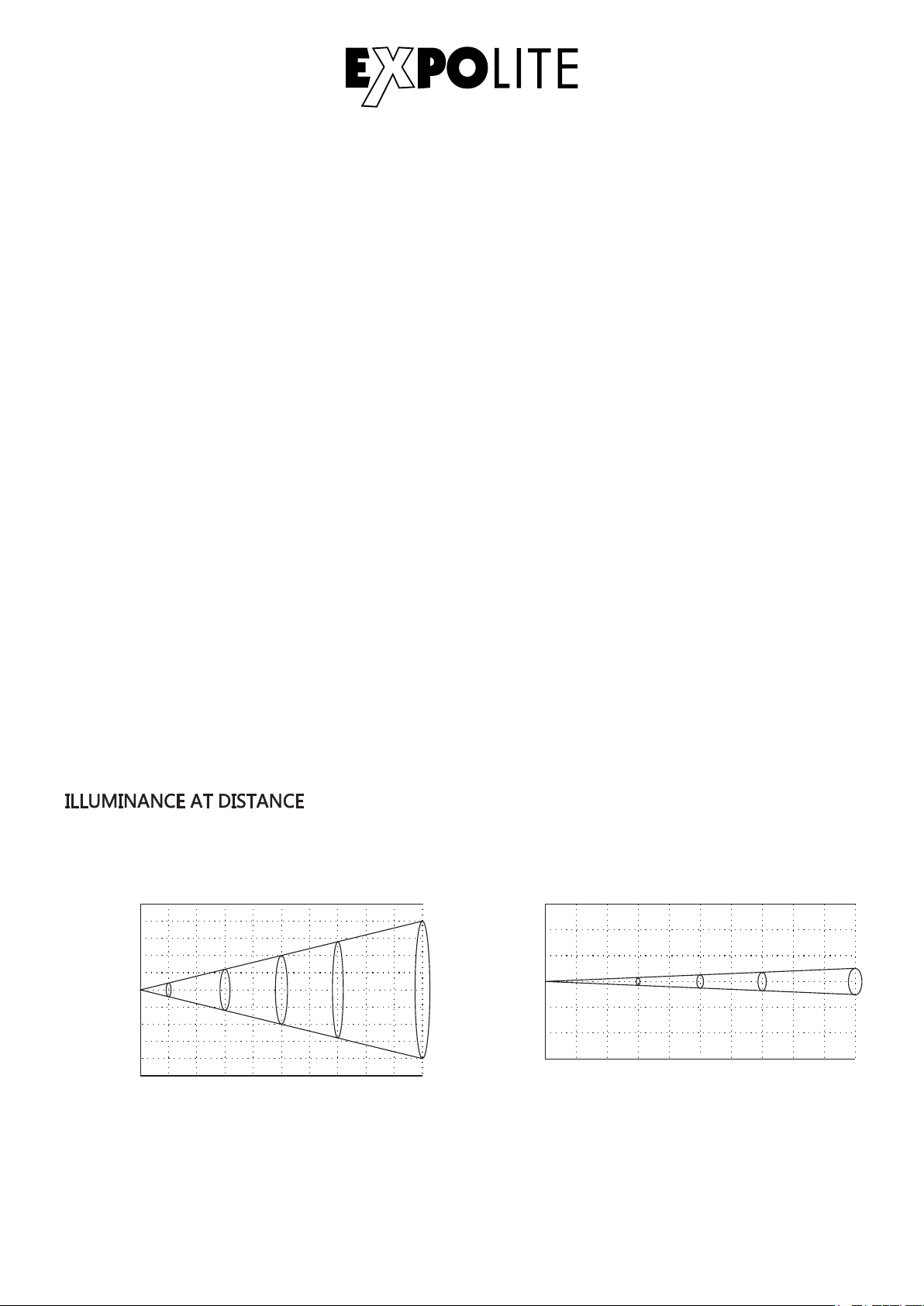

9 - 17 (9/9/12/17)

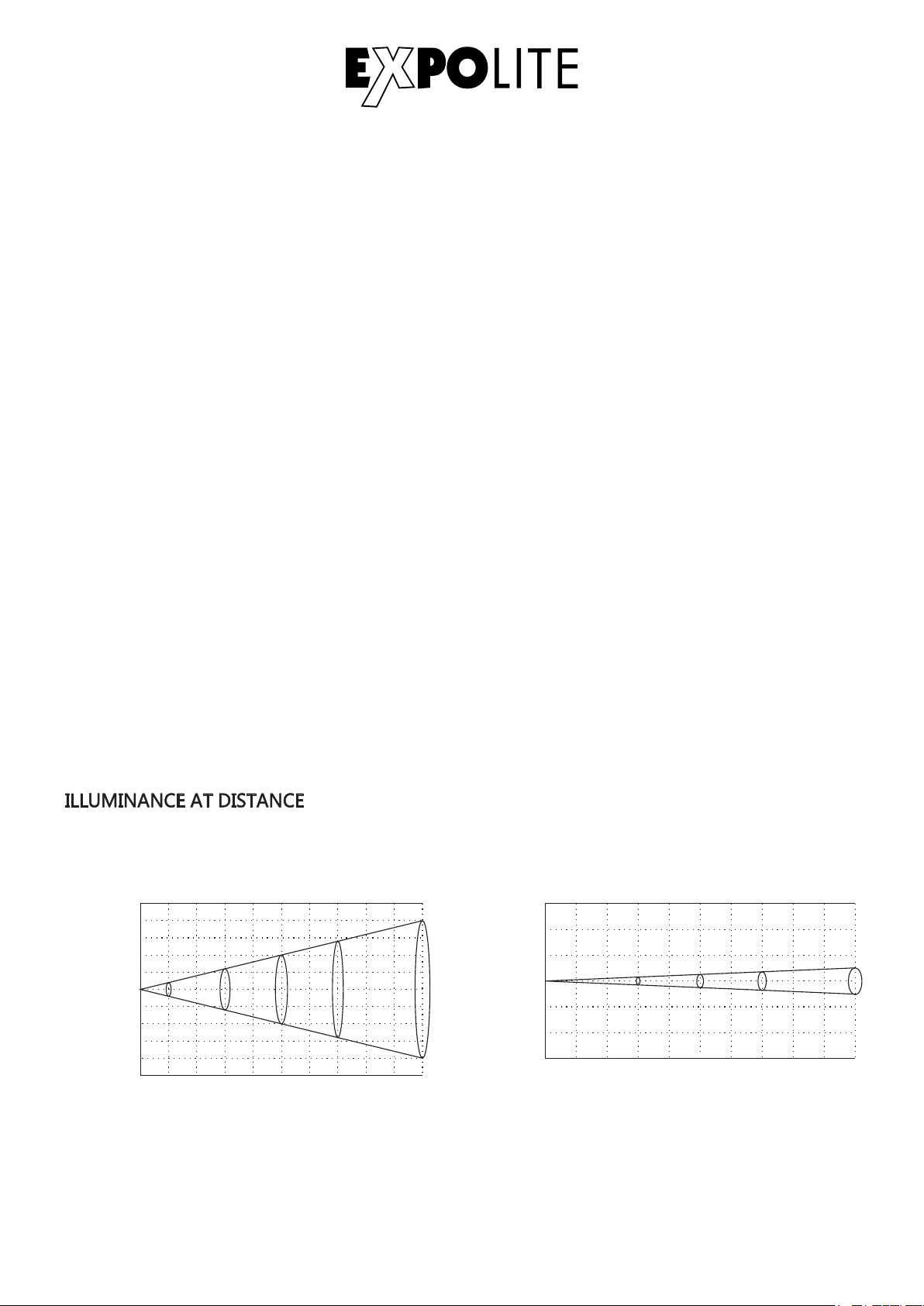

Diameter (m)

Distance (m)

Lux center

0.83 2.49 4.14 5.80 8.28

5
4
3
2
1
0
1

Beam Opening

2
3
4
5

2240 249 90 46

1

3

5

7 10

Diameter (m)

45°

Distance (m)

22

3
2
1
0
1

Beam Opening

2
3

Lux center

0.08 0.24 0.39 0.55

1

90750 10083 3630 1852

3

5

0.79

4.5°

7

10

908

D-05

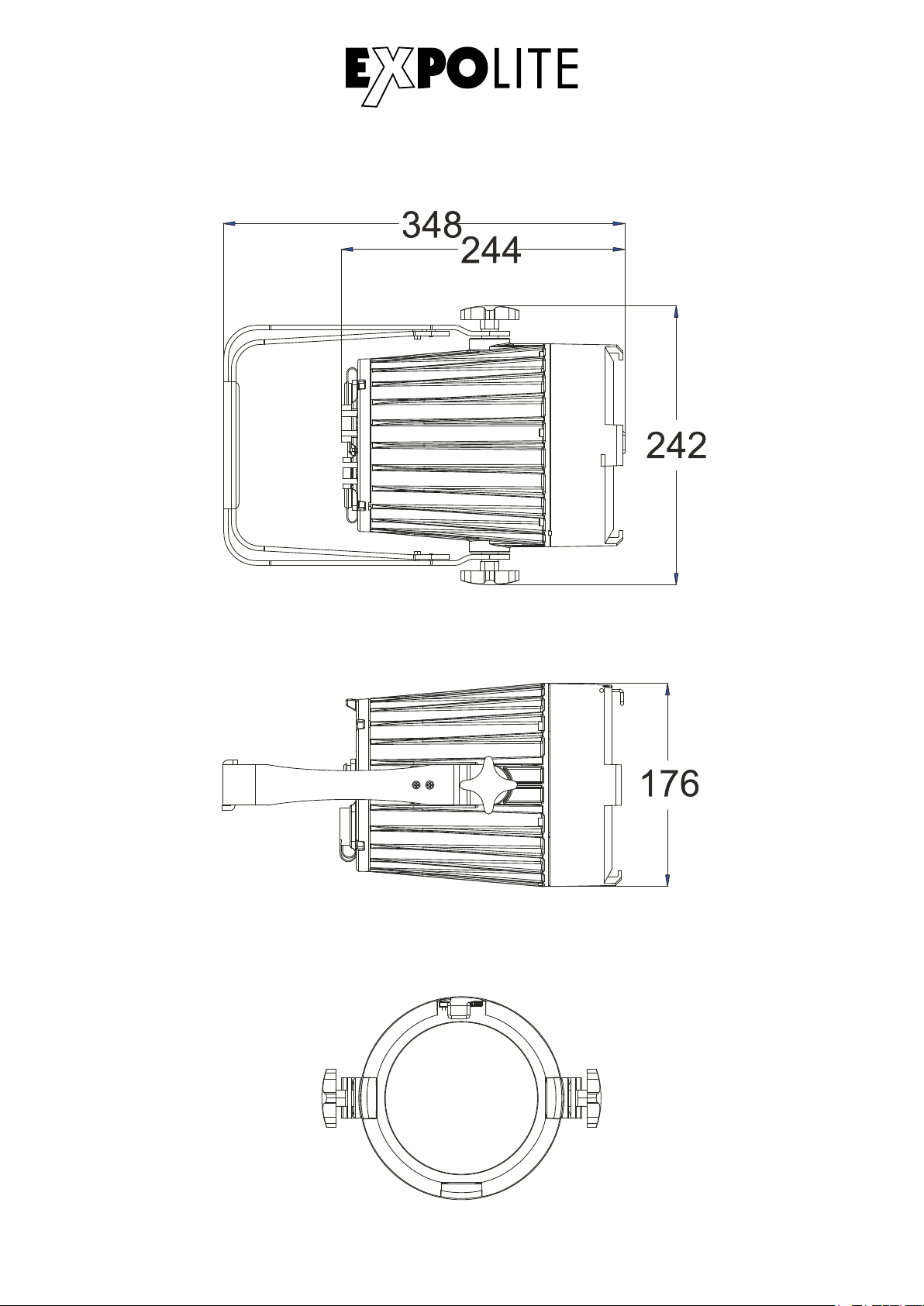

Abmessungen

D-06

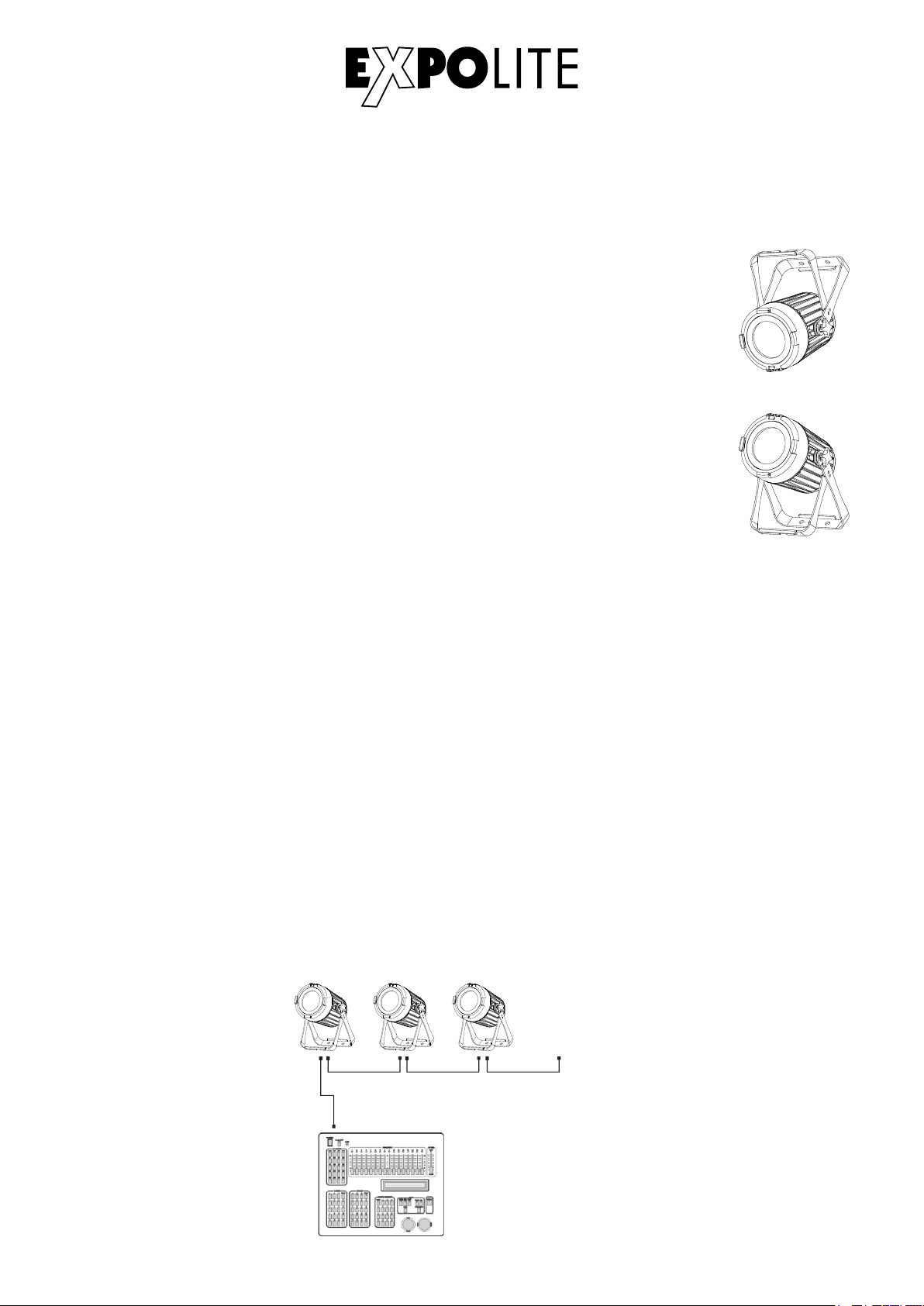

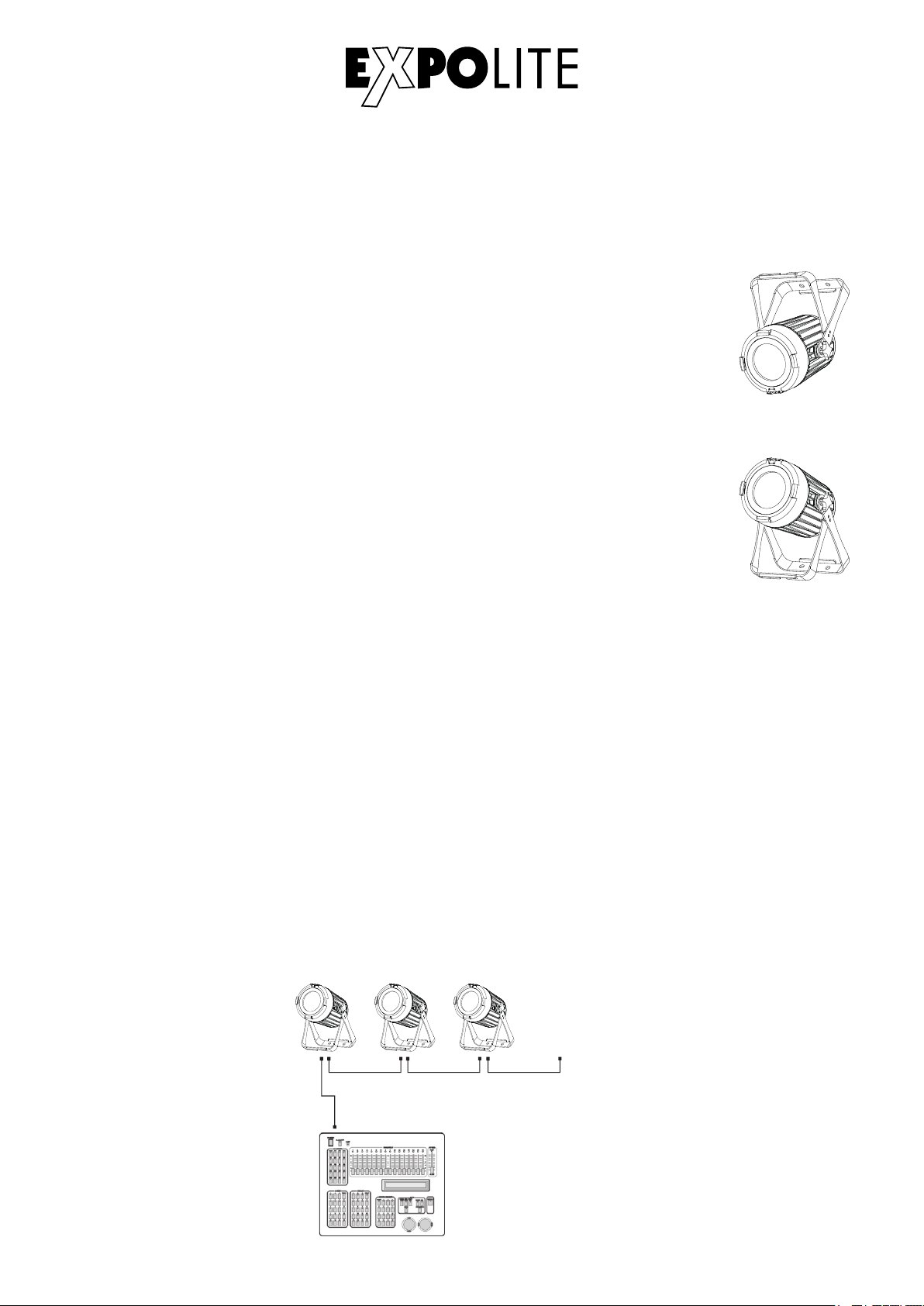

Installation

Montage

Hängend

Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.

Stehend

Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.

HINWEIS

Das LED Modul kann in jeder beliebigen Lage betrieben werden.

Verbindung der Spannungsversorgung

Bei 230V Netzspannung: maximal 20 Geräte in Reihe.

Bei 120V Netzspannung: maximal 10 Geräte in Reihe.

DMX-Verbindung

Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.

DM X Addr .1 DM X Addr .(N x1)+1 DM X Addr .(N x2)+1

............

DMX 512
CON TROLL ER

D-07

Bedienung

Bedienelemente am Gerät

MEN U

ENT ER UP

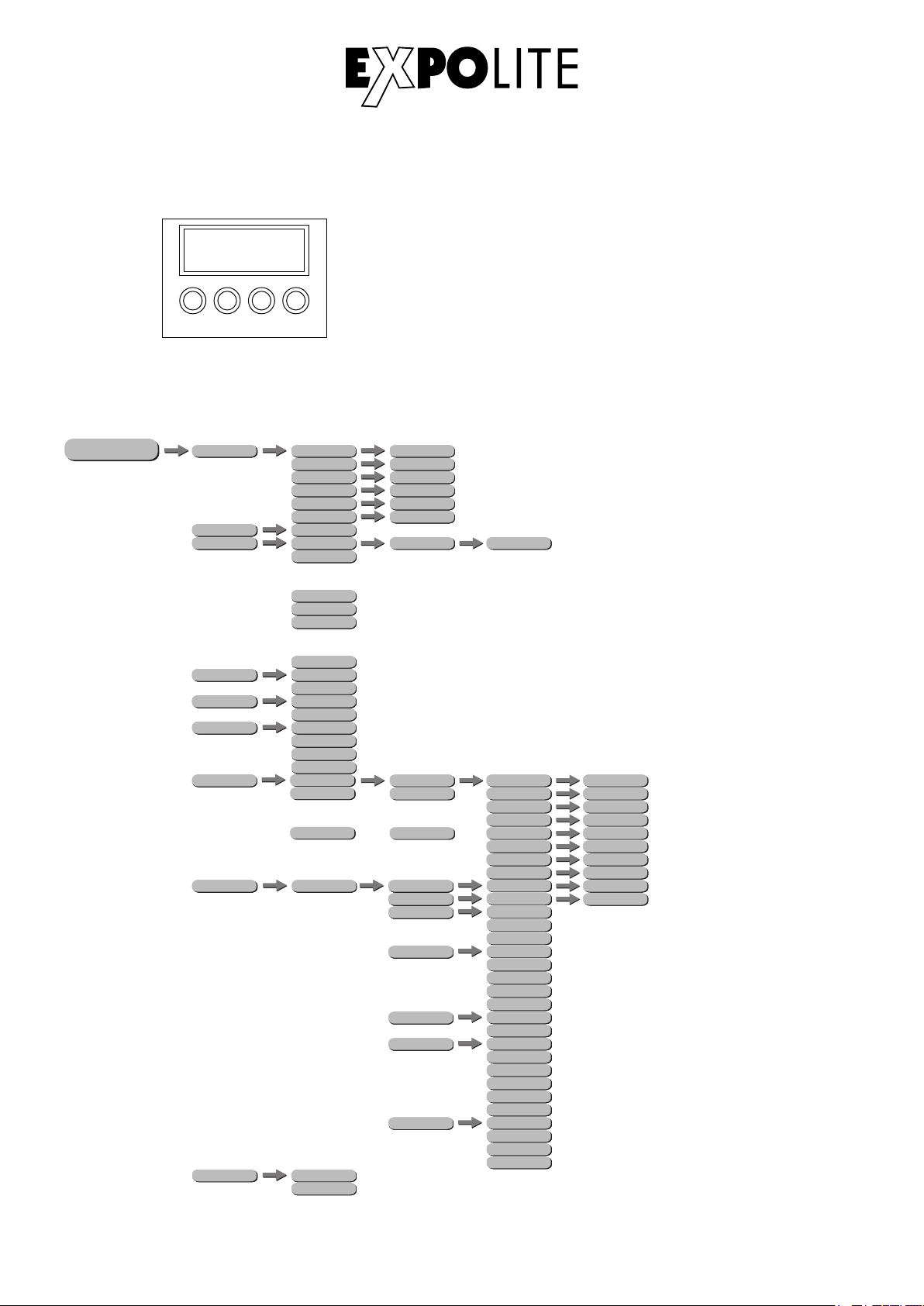

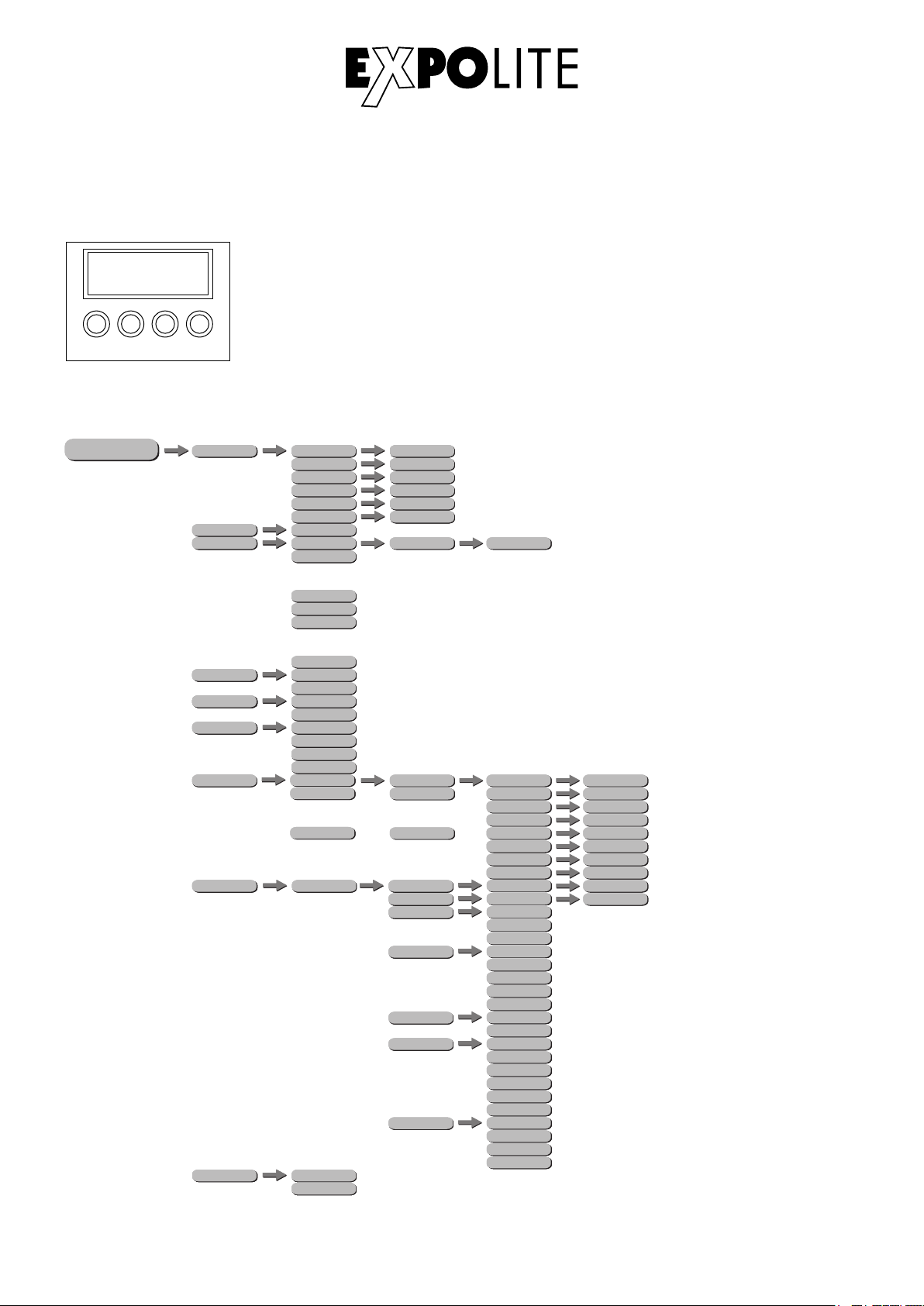

Menüstruktur

ME NU

DOW N

STATIC

PERSON

ADDRESS

PERSON

AUTO PROGRAM

PERSON

RUN

RUN MODE

PERSON

PERSON

RUN

ZOOM MODE

PERSON

PERSON

PERSONALITY

PERSON

HSICEDIT

SETTING

PERSON

PERSON

MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste

HSIC

RED

GREEN

BLUE

HSIC

HSIC

WHITE

ZOOM

HSIC

STROBE

HSIC

HSIC

0 - 512

HSIC

AUTO1

AUTO2

HSIC

o
o
o

HSIC

AUTO10

HSIC

PROGRAM1

PROGRAM2

HSIC

o
o
o

HSIC

PROGRAM10

DMX

HSIC

HSIC

DMX

SLAVE

HSIC

DMX

HSIC

HSIC

ZOOM MODE1

ZOOM MODE2

HSIC

HSIC

HSIC

DMX

SSP

HSIC

HSIC

TOUR

HSIC

HSIC

Tr16

PROGRAM1

PROGRAM2

o
o
o

PROGRAM10

HSIC

****

ON

HSICKEY

OFF

HSIC

Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern

R.(0 - 255)

HSIC

G.(0 - 255)

B.(0 - 255)

HSIC

W.(0 - 255)

HSIC

Z.(0 - 255)

HSIC

ST.(0 - 25)

HSIC

SPEED 0 - 255

SCENE-01

SCENE-02

o
o
o

SCENE-30

UPLOAD

HSIC

RESET

HSIC

COLOR

HSIC

HSICDIMMER

DMX ERROR

HSIC

HSICPWM

FULL POWER CCT

HSIC

RED

GREEN

BLUE

WHITE

ZOOM

STROBE

TIME

FADE

****

****

OFF

RGBW

UC

OFF

DIM1

DIM2

DIM3

DIM4

SAVE

BLACK

600HZ

1200HZ

2000HZ

2400HZ

6000HZ

25000HZ

3200K

4200K

5600K

NORMAL

R.(0 - 255)

G.(0 - 255)

B.(0 - 255)

W.(0 - 255)

Z.(0 - 255)

S.(0 - 25)

T.(0 - 255)

F.(0 - 255)

SEND

RESET

D-08

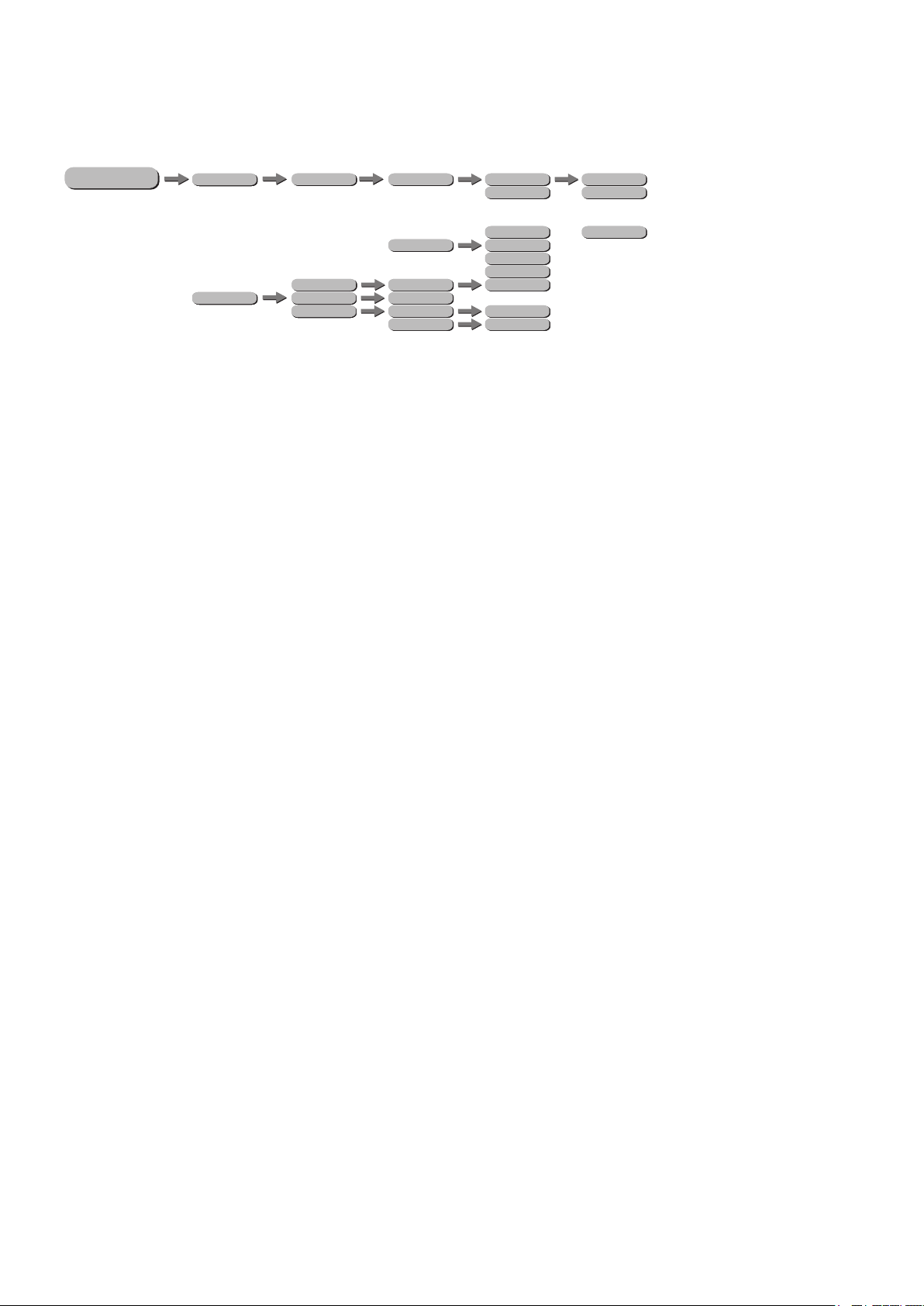

ME NU

CALIB.C

PERSON

INFO VERSION

PERSON

****

CALR OK

HSIC

HSICRDM

WHITE

RGBW

****

VXX

UID

LABEL

WHITE.01

WHITE.02

WHITE.12

R(0 - 255)

G(0 - 255)

B(0 - 255)

0X3503Axxxxxxx

o
o
o

MC 60

2700K

3000K

o
o
o

8000K

D-09

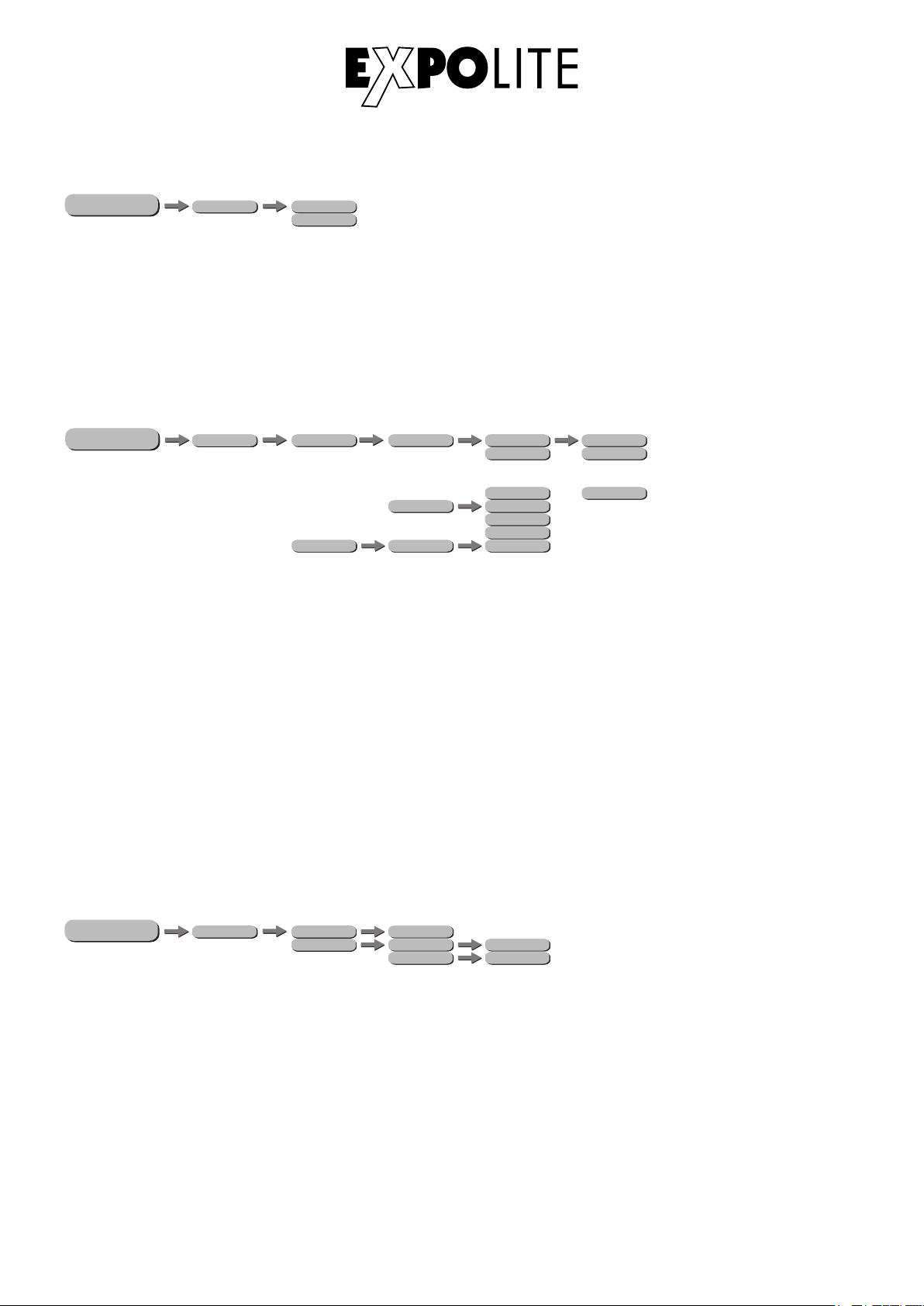

DMX-Adresse einstellen

ME NU

ADDRESS

PERSON

HSIC

0 - 512

Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.

DMX-Kanalbelegung einstellen

ME NU

PERSONALITY

PERSON

DMX

HSIC

HSIC

HSIC

TOUR

HSIC

HSIC

HSIC

SSP

Tr16

Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die
Modi HSIC (9 Kanäle), SSP (9 Kanäle), TOUR (12 Kanäle) und Tr16 (17 Kanäle) zur Verfügung.

Statische Farbe einstellen

R.(0 - 255)

ME NU

STATIC

PERSON

HSIC

RED

GREEN

BLUE

HSIC

HSIC

WHITE

ZOOM

HSIC

STROBE

HSIC

HSIC

G.(0 - 255)

B.(0 - 255)

HSIC

W.(0 - 255)

HSIC

Z.(0 - 255)

HSIC

ST.(0 - 25)

HSIC

Im Menü werden im Punkt STATIC statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE), Weiß
(WHITE) und dem Zoom (ZOOM), sowie dem Stroboskopwert 0-25Hz (STROBE) gemischt.

Automatikprogramme abspielen

ME NU

AUTO PROGRAM

PERSON

HSIC

AUTO1

AUTO2

HSIC

o
o
o

HSIC

AUTO10

HSIC

PROGRAM1

PROGRAM2

HSIC

o
o
o

HSIC

PROGRAM10

SPEED 0 - 255

D-10

Im Menü werden im Punkt AUTO PROGRAM die im Gerät gespeicherten Automatikprogramme
abgespielt. Die Programme AUTO1 bis AUTO10 sind fest im Gerät hinterlegt. Die Programme

PROGRAM1 bis PROGRAM10 sind editierbar. Dies wird unter Editieren benutzerdefinierter
Programme beschrieben. Automatikprogramme werden als Master an verbundene Slave-Geräte

übertragen. Für den Master-Slave-Betrieb werden Signale über die DMX-Leitung gesendet. Dies
kann dritte Geräte stören.

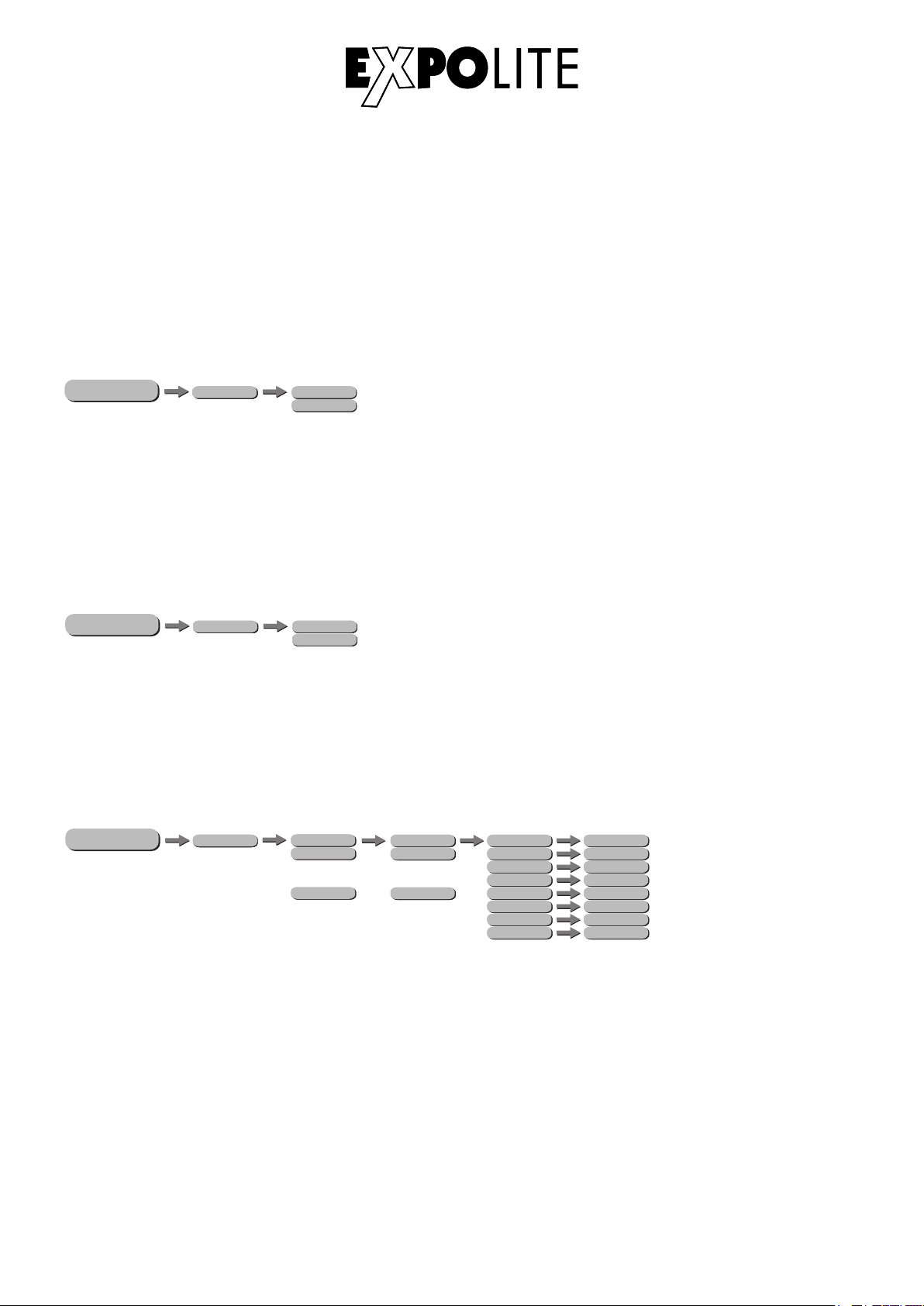

Zoommode auswählen

ME NU

ZOOM MODE

PERSON

HSIC

ZOOM MODE1

ZOOM MODE2

HSIC

Im Menü ZOOM MODE wird die Geschwindigkeit des motorischen Zooms eingestellt. Im ZOOM
MODE1 fährt der Zoom mit maximaler Geschwindigkeit, im ZOOM MODE2 fährt der Zoom mit

reduzierter Gewschwindigkeit und geringerer Lautstärke.

Runmode auswählen

ME NU

RUN MODE

PERSON

HSICDMX

SLAVE

HSIC

Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller
muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert.

Editieren benutzerdefinierter Programme

ME NU

HSICEDIT

PROGRAM1

PROGRAM2

o
o
o

PROGRAM10

SCENE-01

SCENE-02

o
o
o

SCENE-30

RED

GREEN

BLUE

WHITE

ZOOM

STROBE

TIME

FADE

R.(0 - 255)

G.(0 - 255)

B.(0 - 255)

W.(0 - 255)

Z.(0 - 255)

S.(0 - 25)

T.(0 - 255)

F.(0 - 255)

Im Menü EDIT werden die Benutzerprogramme PROGRAM1 bis PROGRAM10 editiert. Jedes
Programm kann aus bis zu 30 Schritten bestehen (SCENE-01 - SCENE-30). Jeder Schritt besteht
aus den Parametern Farbe RGBW, Stroboskop (STROBE) „0-25Hz“, Dauer des Steps (TIME) und
Überblendzeit (FADE). Benutzerprogramme können auf andere Geräte überspielt werden, siehe
Master-/Slave Menü.

HINWEIS: Für weniger als 30 Schritte müssen TIME und FADE des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 TIME = 4 FADE = 3
Step 2 TIME = 5 FADE = 2
Step 3 TIME = 0 FADE = 0

D-11

Verschiedene Einstellungen

ME NU

SETTING

PERSON

HSIC

****

UPLOAD

HSIC

RESET

HSIC

COLOR

HSIC

HSICDIMMER

DMX ERROR

HSIC

HSICPWM

FULL POWER CCT

HSIC

****

****

OFF

RGBW

UC

OFF

DIM1

DIM2

DIM3

DIM4

SAVE

BLACK

600HZ

1200HZ

2000HZ

2400HZ

6000HZ

25000HZ

3200K

4200K

5600K

NORMAL

SEND

RESET

Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER

UPLOAD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.

RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.

COLOR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-

Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Unter
RGBW werden die unter CALIB.C\RGBW eingestellten Werte verwendet. Bei OFF wird keine
Kalibrierung genutzt. So erreicht das Gerät die maximale Helligkeit.

DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (OFF/
DIM1/DIM2/DIM3/DIM4).

DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.

PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (600HZ/1200HZ/2000HZ/
2400HZ/6000HZ/25000HZ).

FULL POWER CCT: wählt die Farbtemperatur bei vollem Output. 3200K/4200K/5600K/10000K und
NORMAL können eingestellt werden.

D-12

Aktivieren des Passwortschutzes

ON

ME NU

PERSON

HSICKEY

HSIC

OFF

Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de­aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.

Kalibrierung und Weißabgleich

ME NU

CALIB.C

PERSON

****

CALR OK

WHITE

RGBW

****

WHITE.01

WHITE.02

WHITE.12

R(0 - 255)

G(0 - 255)

B(0 - 255)

o
o
o

2700K

3000K

o
o
o

8000K

Im Menü CALIB.C werden die Weißkalibrierungen eingestellt.

Im Untermenü WHITE können die vorprogrammierten Farbtemperaturen geändert werden.

Untermenü RGBW wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn
diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt, wird
das hier hinterlegte Weiß ausgegeben.

HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal
nicht auf einen gesendeten DMX-Wert. Dies kann als Gerätefehler fehlinterpretiert werden.

Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe

CALR mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.

Info-Menü

ME NU

INFO VERSION

PERSON

HSIC

HSICRDM

VXX

UID

LABEL

0X3503Axxxxxxx

MC 60

Im Info-Menü (INFO), Untermenü VERS wird die z.Zt. installierte Firmwareversion des Gerätes
angezeigt.

Im Untermenü RDM kann im Untermenü UID die RDM-ID des Gerätes und im Untermenü LABEL
die Bezeichnung des Gerätes eingesehen werden.

D-13

Steuerung mit DMX512

1 0-255 Inte nsity

2 0-255 Hue

3 0-255 Hue Fine

4 0-255 Saturation

CCT

0-10 No Function

11-30 2700K

31-50 3000K

51-70 3200K

71-90 3500K

91-110 4000K

111-130 4200K

131-150 4500K

151-170 5600K

171-190 6000K

191-210 6500K

211-230 7200K

231-255 8000K

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Rando m Strobe

7 0-255 Zoom

Zoom Reset

0-200 No Function

201-220 Zoom Reset

221-255 No Function

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

5

6

9

8

HSIC

DMX-Kanalbelegung

Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 4 DMX-Personalities (9-/9-/12-/17-Kanäle) wählbar.

Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.

D-14

1 0-255 Master Dimmer

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 White

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Rando m Strobe

7 0-255 Zoom

Zoom Reset

0-200 No Function

201-220 Zoom Reset

221-255 No Function

Dimmer Spee d

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

6

8

9

SSP

D-15

TOUR

1 0-255 Master Dimmer

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 White

Colour Macro & White

0-10 No Function

11-30 Red 100% / Green Up / Blue 0%

31-50 Red Dow n / Green 100% / Blue 0%

51-70 Red 0% / Green 100% / Blue Up

71-90 Red 0% / Green Down / Blue 100%

91-110 Red Up / Gree n 0% / Blue 100%

111-130 Red 100% / Gree n 0% / Blue Dow n

131-150 Red 100% / Gree n Up / Blue Up

151-170 Red Dow n / Green Dow n / Blue 100%

171-195 All Led at Full Output

196-200 2700K

201-205 3000K

206-210 3200K

211-215 3500K

216-220 4000K

221-225 4200K

226-230 4500K

231-235 5600K

236-240 6000K

241-245 6500K

246-250 7200K

251-255 8000K

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Rando m Strobe

6

7

D-16

Auto

0 - 40 No Function

41-50 Auto 1

51-60 Auto 2

61-70 Auto 3

71-80 Auto 4

81-90 Auto 5

91-100 Auto 6

101-110 Auto 7

111-120 Auto 8

121-130 Auto 9

131-140 Auto 10

141-150 Program 1

151-160 Program 2

161-170 Program 3

171-180 Program 4

181-190 Program 5

191-200 Program 6

201-210 Program 7

211-220 Program 8

221-230 Program 9

231-255 Program 10

9 0-255 Auto Spee d Adjustment

10 0-255 Zoom

Zoom Re set

0-200 No Function

201-220 Zoom Reset

221-255 No Function

Dimmer Spee d

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

11

12

8

D-17

TR16

1 0-255 Master Dimmer

2 0-255 Master Dimmer Fine

3 0-255 Red

4 0-255 Red Fine

5 0-255 Green

6 0-255 Green Fine

7 0-255 Blue

8 0-255 Blue Fine

9 0-255 White

10 0-255 W hite Fine

Colour Macro & White

0-10 No Function

11-30 Red 100% / Green Up / Blue 0%

31-50 Red Dow n / Green 100% / Blue 0%

51-70 Red 0% / Green 100% / Blue Up

71-90 Red 0% / Green Down / Blue 100%

91-110 Red Up / Gree n 0% / Blue 100%

111-130 Red 100% / Gree n 0% / Blue Down

131-150 Red 100% / Gree n Up / Blue Up

151-170 Red Dow n / Green Dow n / Blue 100%

171-195 All Led at Full Output

196-200 2700K

201-205 3000K

206-210 3200K

211-215 3500K

216-220 4000K

221-225 4200K

226-230 4500K

231-235 5600K

236-240 6000K

241-245 6500K

246-250 7200K

251-255 8000K

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Rando m Strobe

11

12

D-18

Auto

0 - 40 No Function

41-50 Auto 1

51-60 Auto 2

61-70 Auto 3

71-80 Auto 4

81-90 Auto 5

91-100 Auto 6

101-110 Auto 7

111-120 Auto 8

121-130 Auto 9

131-140 Auto 10

141-150 Program 1

151-160 Program 2

161-170 Program 3

171-180 Program 4

181-190 Program 5

191-200 Program 6

201-210 Program 7

211-220 Program 8

221-230 Program 9

231-255 Program 10

14 0-255 Auto Speed Adjus tment

15 0-255 Zoom

Zoom Re set

0-200 No Function

201-220 Zoom Reset

221-255 No Function

Dimmer Spee d

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

16

17

13

D-19

Delivery

- Expolite Tour-LED MC 60

- Power connection cable

- General Information for Expolite Units

- User Manual

Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.

E-20

Product Information

Voltage

Power Consumption

Dimensions

Weight

Connectors

Ambient Temperature

Humidity*

Protection

Housing

LEDs

LED Current

Optics

Control

100V - 240V AC 50/60Hz

85W

348 x 176 x 242mm

5,4kg

Power In/Out | DMX In/Out

-20°C - 45°C

< 80%

IP 65

Die Cast Aluminium Housing

1x 60W RGBW**

4,5A

4,5° - 45°

Stand-Alone / DMX512 / RDM

DMX-Channels

* take note to General Informations for Expolite Units - Notes for Condensation inside Housing.
** Tolerance in colour temperature according to LED manufacturer +/- 10%.

9 - 17 (9/9/12/17)

Diameter (m)

Distance (m)

Lux center

0.83 2.49 4.14 5.80 8.28

5
4
3
2
1
0
1

Beam Opening

2
3
4
5

2240 249 90 46

1

3

5

7 10

Diameter (m)

45°

Distance (m)

22

3
2
1
0
1

Beam Opening

2
3

Lux center

0.08 0.24 0.39 0.55

1

90750 10083 3630 1852

3

5

0.79

4.5°

7

10

908

E-21

Dimensions

E-22

Installation

Mounting

Hanging

The device can be used in any position. On the mounting bracket are holes
available, for attaching standard brackets. Fixture must be safe mounted in
accordance with the relevant regulations and provided with a safetycord to
prevent falling. For this purpose, an eyelet for safeties is attached to the device.

Standing

The device can be placed directly on the mounted bracket. For this purpose,
it must be opened up to the mechanical stop.

NOTE

The LED module can be operated in any position.

Powerconnection

230V: max. 20 fixtures in a row.

120V: max 10 fixtures in a row.

DMX-Connection

Use specified DMX-cables to connect the units to each other and to connect them to the control­desk. Enter the addresses and personalities to the units.

DM X Addr .1 DM X Addr .(N x1)+1 DM X Addr .(N x2)+1

............

DMX 512
CON TROLL ER

E-23

Operation

Display Operation

MEN U

ENT ER UP

Menu Map

STATIC

ME NU

PERSON

ADDRESS

PERSON

AUTO PROGRAM

PERSON

RUN

RUN MODE

PERSON

PERSON

RUN

ZOOM MODE

PERSON

PERSON

PERSONALITY

PERSON

HSICEDIT

SETTING

PERSON

PERSON

DOW N

PROGRAM1

PROGRAM2

PROGRAM10

DMX

DMX

ZOOM MODE1

ZOOM MODE2

DMX

PROGRAM1

PROGRAM2

PROGRAM10

HSIC

RED

GREEN

BLUE

HSIC

HSIC

WHITE

ZOOM

HSIC

STROBE

HSIC

HSIC

0 - 512

HSIC

AUTO1

AUTO2

HSIC

o
o
o

HSIC

AUTO10

HSIC

HSIC

o
o
o

HSIC

HSIC

HSIC

DMX

SLAVE

HSIC

HSIC

HSIC

HSIC

HSIC

HSIC

SSP

HSIC

HSIC

TOUR

HSIC

HSIC

Tr16

o
o
o

HSIC

****

ON

HSICKEY

OFF

HSIC

MENU:
ENTER:
UP:
DOWN:

R.(0 - 255)

HSIC

G.(0 - 255)

B.(0 - 255)

HSIC

W.(0 - 255)

HSIC

Z.(0 - 255)

HSIC

ST.(0 - 25)

HSIC

SPEED 0 - 255

SCENE-01

SCENE-02

o
o
o

SCENE-30

UPLOAD

HSIC

RESET

HSIC

COLOR

HSIC

HSICDIMMER

DMX ERROR

HSIC

HSICPWM

FULL POWER CCT

HSIC

Return to previous menu
Enter currently selected menu
Scroll Up, Increase value
Scroll down: Decrease value

RED

GREEN

BLUE

WHITE

ZOOM

STROBE

TIME

FADE

****

****

OFF

RGBW

UC

OFF

DIM1

DIM2

DIM3

DIM4

SAVE

BLACK

600HZ

1200HZ

2000HZ

2400HZ

6000HZ

25000HZ

3200K

4200K

5600K

NORMAL

R.(0 - 255)

G.(0 - 255)

B.(0 - 255)

W.(0 - 255)

Z.(0 - 255)

S.(0 - 25)

T.(0 - 255)

F.(0 - 255)

SEND

RESET

E-24

ME NU

CALIB.C

PERSON

INFO VERSION

PERSON

****

CALR OK

HSIC

HSICRDM

WHITE

RGBW

****

VXX

UID

LABEL

WHITE.01

WHITE.02

WHITE.12

R(0 - 255)

G(0 - 255)

B(0 - 255)

0X3503Axxxxxxx

o
o
o

MC 60

2700K

3000K

o
o
o

8000K

E-25

Setting DMX-Address

ME NU

ADDRESS

PERSON

HSIC

001 - 512

The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when
changing the personality.

Setting DMX-Personality

HSIC

ME NU

PERSONALITY

PERSON

DMX

HSIC

HSIC

HSIC

TOUR

HSIC

HSIC

SSP

Tr16

The personality is set in the menu PERSONALITY. There are four different modes which can be
choosen: HSIC (9 channels), SSP (9 channels), TOUR (12 channels) and TR16 (17 channels).

Edit Static Colours

R.(0 - 255)

ME NU

STATIC

PERSON

HSIC

RED

GREEN

BLUE

HSIC

HSIC

WHITE

ZOOM

HSIC

STROBE

HSIC

HSIC

G.(0 - 255)

B.(0 - 255)

HSIC

W.(0 - 255)

HSIC

Z.(0 - 255)

HSIC

ST.(0 - 25)

HSIC

Static colours for stand-alone operation are set in STATIC. These are mixed using the DMX value
scale 0-255 for RED, GREEN, BLUE, WHITE and ZOOM, as well as the STROBE value 0-25Hz.

Activating Auto Programs

ME NU

AUTO PROGRAM

PERSON

HSIC

AUTO1

AUTO2

HSIC

o
o
o

HSIC

AUTO10

HSIC

PROGRAM1

PROGRAM2

HSIC

o
o
o

HSIC

PROGRAM10

SPEED 0 - 255

In the menu AUTO PROGRAM the automatic programs stored in the device are activated. The
programs AUTO1 to AUTO10 are permanently stored in the device. The programs PROGRAM1 to
PROGRAM10 are editable. This is described under Edit User Programs. Automatic programs are
transmitted as master to connected slave devices. For master-slave operation, signals are sent via
the DMX line. This may disturb other devices on the same line.

E-26

Zoommode auswählen

ME NU

ZOOM MODE

PERSON

HSIC

ZOOM MODE1

ZOOM MODE2

HSIC

In the ZOOM MODE menu the speed of the motorised zoom is set. In ZOOM MODE1 the Zoom runs
at maximum speed, in ZOOM MODE2 it runs slower but with less loudness.

Choose Run Mode

ME NU

RUN MODE

PERSON

HSICDMX

SLAVE

HSIC

The operating mode is set in menu RUN MODE. For operation on a DMX-controller DMX needs to be
set. SLAVE sets the fixture into slave mode.

Edit User Programs

ME NU

HSICEDIT

PROGRAM1

PROGRAM2

o
o
o

PROGRAM10

SCENE-01

SCENE-02

o
o
o

SCENE-30

RED

GREEN

BLUE

WHITE

ZOOM

STROBE

TIME

FADE

R.(0 - 255)

G.(0 - 255)

B.(0 - 255)

W.(0 - 255)

Z.(0 - 255)

S.(0 - 25)

T.(0 - 255)

F.(0 - 255)

In the menu EDIT the user programs PROGRAM1 to PROGRAM10 can be edited. Every program
can have up to 30 steps (SCENE-01 - SCENE-30). Every step persists of the parameter colours
RGBW, ZOOM, STROBE „0-20Hz“, TIME and FADE. User programs can be transfered to other
fixtures (see master/slave).

Step-by-step programming of the custom stand-alone programs with up to 30 different steps.
NOTE: For less than 30 steps the TIME and FADE of the last step needs to be set to 0.
Example for time settings of a stand-alone programm with 3 steps:
Step 1 TIME = 4 FADE = 3
Step 2 TIME = 5 FADE = 2
Step 3 TIME = 0 FADE = 0

E-27

Miscellaneous Settings

ME NU

SETTING

PERSON

HSIC

****

UPLOAD

HSIC

RESET

HSIC

COLOR

HSIC

HSICDIMMER

DMX ERROR

HSIC

HSICPWM

FULL POWER CCT

HSIC

****

****

OFF

RGBW

UC

OFF

DIM1

DIM2

DIM3

DIM4

SAVE

BLACK

600HZ

1200HZ

2000HZ

2400HZ

6000HZ

25000HZ

3200K

4200K

5600K

NORMAL

SEND

RESET

The default password is: UP - DOWN - UP - DOWN - ENTER

UPLOAD: sends the user programs to connected slave fixtures.

RESET: sets all editable settings back to factory default.

COLOR: in this submenu a colour calibration is selected or deactivated. When RGBW is selected,

the maximum brightness values at DMX = 255 are limited to the values set in CALIB.C\RGBW.
When UC is selected the Uniform-Colour factory calibration is used, which adjusts devices of
different generations. If the value is set OFF, the calibration is deactivated and the device reaches
the maximum brightness.

DIMMER: controls different dimming speeds to simulate a halogen bulb (OFF/DIM1/DIM2/DIM3/
DIM4).

DMX ERROR: sets how the fixture responses if DMX-signal gets lost. Set SAVE to hold the last
received value or BLACK for blackout.

PWM: gives the user the possibility to adjust the PWM frequency of the leds (600Hz/1200Hz/2000Hz/
2400Hz/6000Hz/25000Hz).

FULL POWER CCT: sets the colour temperature at maximum output. 3200K/4200K/5600K/ and
NORMAL can be set.

E-28

Activate Password Protection

ON

ME NU

PERSON

HSICKEY

HSIC

OFF

In the menu KEY the password protection of the fixture is activated or deactivated. If set ON the
fixture is password protected when started. 30 seconds after the last setting the menu is locked
again. To be able to make changes in the menu the password UP - DOWN - UP - DOWN - ENTER
needs to be typed in.

Calibration and Whiteadjustment

ME NU

CALIB.C

PERSON

****

CALR OK

WHITE

RGBW

****

WHITE.01

WHITE.02

WHITE.12

R(0 - 255)

G(0 - 255)

B(0 - 255)

o
o
o

2700K

3000K

o
o
o

8000K

In the menu CALIB.C the calibrations and whiteadjustments can be set.

In the submenu WHITE the preset colour temperatures for the white values are stored.

In the menu RGBW a custom colour calibration is stored which limits the maximum brightness of the
colour channels at the DMX value "255".

NOTE: The maximum value can be limited to 0. In this case, a colour channel does not respond
to a sent DMX value, which can be misinterpreted as a device error.

To reset the changes made to the colour temperature presets to factory default, the setting

CALR needs to be confirmed with the default password UP - DOWN - UP - DOWN - ENTER.

Info Menu

ME NU

INFO VERSION

PERSON

HSIC

HSICRDM

VXX

UID

LABEL

0X3503Axxxxxxx

MC 60

In the info menu (INFO), submenu VERSION the currently installed firmware version is shown. In the
submenu RDM, submenu UID the RMD-ID of the fixture and in the submenu LABEL the model name
of the fixture can be found.

E-29

Using DMX512 Control

1 0-255 Inte nsity

2 0-255 Hue

3 0-255 Hue Fine

4 0-255 Saturation

CCT

0-10 No Function

11-30 2700K

31-50 3000K

51-70 3200K

71-90 3500K

91-110 4000K

111-130 4200K

131-150 4500K

151-170 5600K

171-190 6000K

191-210 6500K

211-230 7200K

231-255 8000K

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Rando m Strobe

7 0-255 Zoom

Zoom Reset

0-200 No Function

201-220 Zoom Reset

221-255 No Function

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

5

6

9

8

HSIC

DMX-Channel assignment

This device has several DMX personalities. In each personality a different number of DMX channels
is used and the reaction of the device differs accordingly. There are four DMX personalities with 9, 9,
12 and 17 channels selectable.

Because of changes in the firmware of the fixture, functions can be added or changed. You can find the current version
„DMX-Channels“ as PDF-file on the website, ready to download.

E-30

1 0-255 Master Dimmer

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 White

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Rando m Strobe

7 0-255 Zoom

Zoom Reset

0-200 No Function

201-220 Zoom Reset

221-255 No Function

Dimmer Spee d

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

6

8

9

SSP

E-31

TOUR

1 0-255 Master Dimmer

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 White

Colour Macro & White

0-10 No Function

11-30 Red 100% / Green Up / Blue 0%

31-50 Red Dow n / Green 100% / Blue 0%

51-70 Red 0% / Green 100% / Blue Up

71-90 Red 0% / Green Down / Blue 100%

91-110 Red Up / Gree n 0% / Blue 100%

111-130 Red 100% / Gree n 0% / Blue Dow n

131-150 Red 100% / Gree n Up / Blue Up

151-170 Red Dow n / Green Dow n / Blue 100%

171-195 All Led at Full Output

196-200 2700K

201-205 3000K

206-210 3200K

211-215 3500K

216-220 4000K

221-225 4200K

226-230 4500K

231-235 5600K

236-240 6000K

241-245 6500K

246-250 7200K

251-255 8000K

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Rando m Strobe

6

7

E-32

Auto

0 - 40 No Function

41-50 Auto 1

51-60 Auto 2

61-70 Auto 3

71-80 Auto 4

81-90 Auto 5

91-100 Auto 6

101-110 Auto 7

111-120 Auto 8

121-130 Auto 9

131-140 Auto 10

141-150 Program 1

151-160 Program 2

161-170 Program 3

171-180 Program 4

181-190 Program 5

191-200 Program 6

201-210 Program 7

211-220 Program 8

221-230 Program 9

231-255 Program 10

9 0-255 Auto Spee d Adjustment

10 0-255 Zoom

Zoom Re set

0-200 No Function

201-220 Zoom Reset

221-255 No Function

Dimmer Spee d

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

11

12

8

E-33

TR16

1 0-255 Master Dimmer

2 0-255 Master Dimmer Fine

3 0-255 Red

4 0-255 Red Fine

5 0-255 Green

6 0-255 Green Fine

7 0-255 Blue

8 0-255 Blue Fine

9 0-255 White

10 0-255 W hite Fine

Colour Macro & White

0-10 No Function

11-30 Red 100% / Green Up / Blue 0%

31-50 Red Dow n / Green 100% / Blue 0%

51-70 Red 0% / Green 100% / Blue Up

71-90 Red 0% / Green Down / Blue 100%

91-110 Red Up / Gree n 0% / Blue 100%

111-130 Red 100% / Gree n 0% / Blue Down

131-150 Red 100% / Gree n Up / Blue Up

151-170 Red Dow n / Green Dow n / Blue 100%

171-195 All Led at Full Output

196-200 2700K

201-205 3000K

206-210 3200K

211-215 3500K

216-220 4000K

221-225 4200K

226-230 4500K

231-235 5600K

236-240 6000K

241-245 6500K

246-250 7200K

251-255 8000K

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Rando m Strobe

11

12

E-34

Auto

0 - 40 No Function

41-50 Auto 1

51-60 Auto 2

61-70 Auto 3

71-80 Auto 4

81-90 Auto 5

91-100 Auto 6

101-110 Auto 7

111-120 Auto 8

121-130 Auto 9

131-140 Auto 10

141-150 Program 1

151-160 Program 2

161-170 Program 3

171-180 Program 4

181-190 Program 5

191-200 Program 6

201-210 Program 7

211-220 Program 8

221-230 Program 9

231-255 Program 10

14 0-255 Auto Speed Adjus tment

15 0-255 Zoom

Zoom Re set

0-200 No Function

201-220 Zoom Reset

221-255 No Function

Dimmer Spee d

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

16

17

13

E-35

© 2018 by Focon Showtechnic Vertriebsgesellschaft mbH
