Expolite Tour-Flash Pro User Manual

Tour-Flash Pro

Bedienungsanleitung

User Manual

Art.Nr.: led25500

Eigenschaften
Bedienelemente
Steuerung

Specifications

Menu

Control

Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries

Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-47-11

Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs­anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.

The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

by

FOCON SHOWTECHNIC

Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen

Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27

[email protected]
www.focon-showtechnic.com

Inhalt - Content

DE

ENG

Inhalt - Content

Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller

Seite / Page
D-04
D-05
D-06
D-07
D-08
D-14
E-22
E-23
E-24
E-25
E-26
E-32

Lieferumfang

- Expolite Tour-Flash Pro

- Anschlusskabel für Spannungsversorgung

- Omega Bügel

- Bedienhinweise für Expolite Geräte

- Bedienungsanleitung

Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.

D-04

Technische Daten

Spannungsversorgung

Maximale Leistungsaufnahme

Abmessungen

Gewicht

Anschlüsse

Betriebstemperatur

Luftfeuchtigkeit*

Schutzklasse

Gehäuse

LEDs

LED Treiberstrom

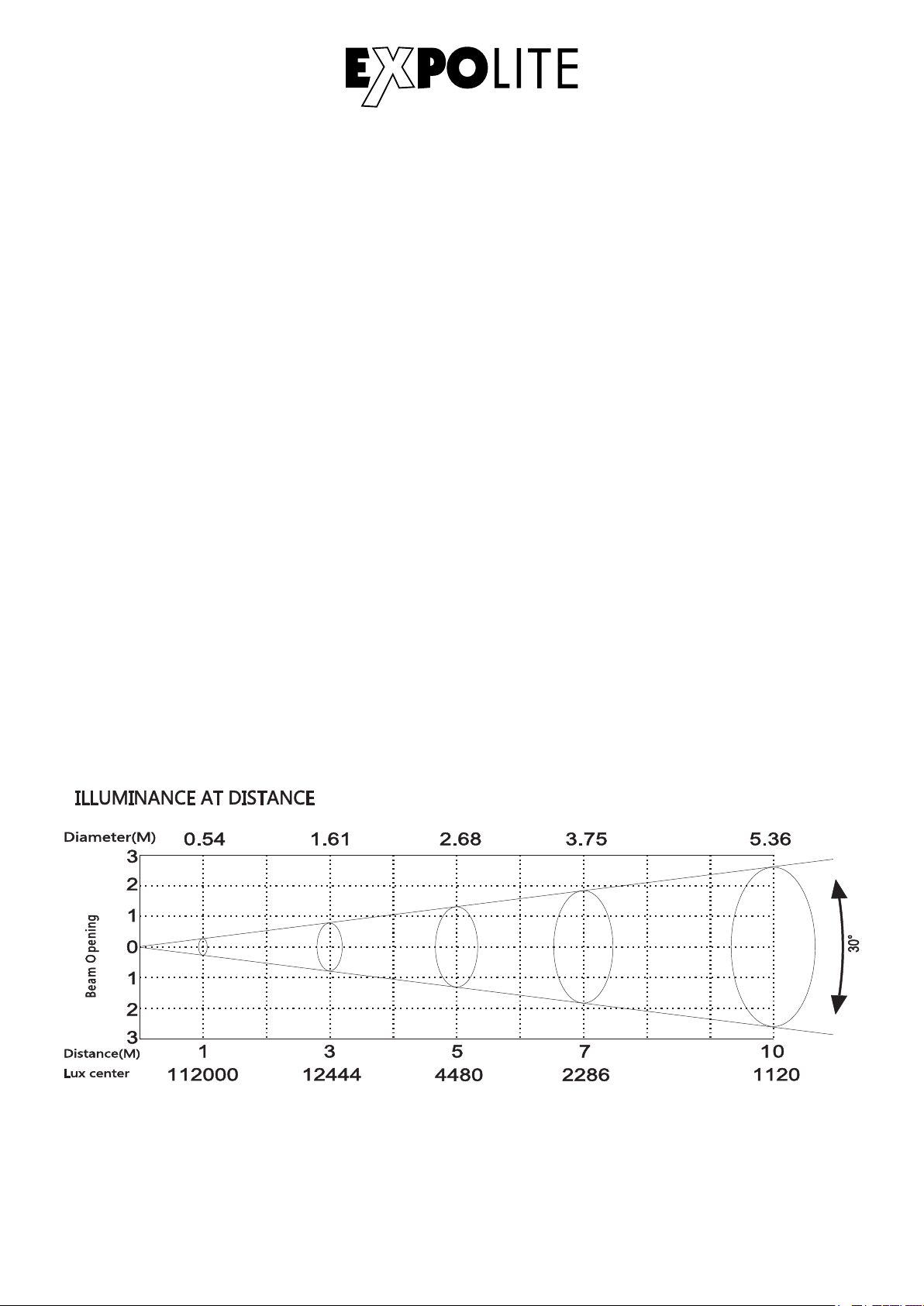

Abstrahlwinkel

Steuerung

100V - 240V AC 50/60Hz

1100W Flash / 800W Dauerbetrieb

584 x 294 x 189

13,5kg

Power In | DMX In/Out | ArtNet In

-20°C - 45°C

< 80%

IP 65

Aluminiumdruckguss Gehäuse

144x 10W 4in1 RGBW**

700mA

30°

Stand-Alone / DMX512 / ArtNet / RDM

DMX-Kanäle

* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

5 - 52 (5/8/9/17/40/52)

D-05

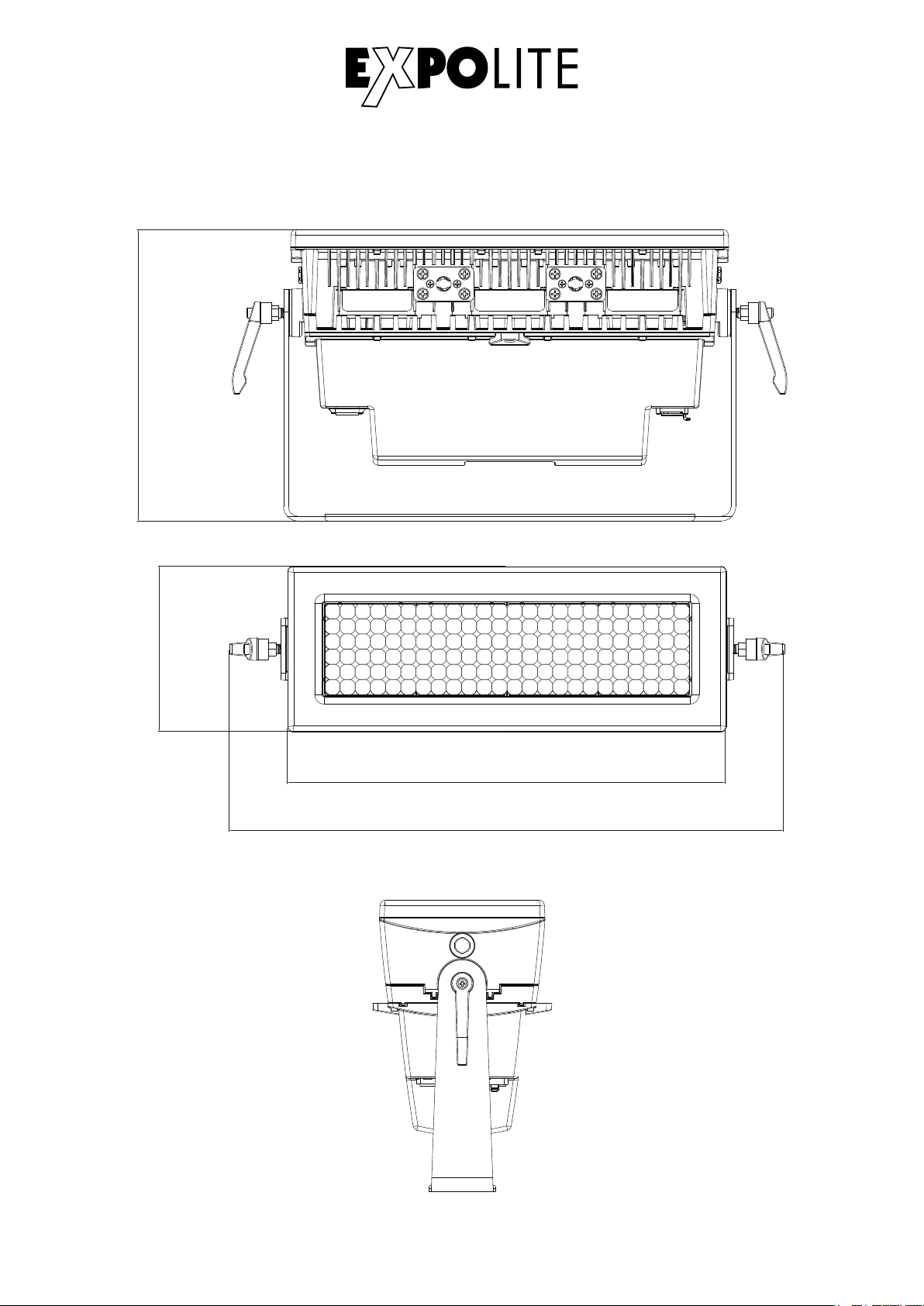

Abmessungen

307.5

189

462

585

D-06

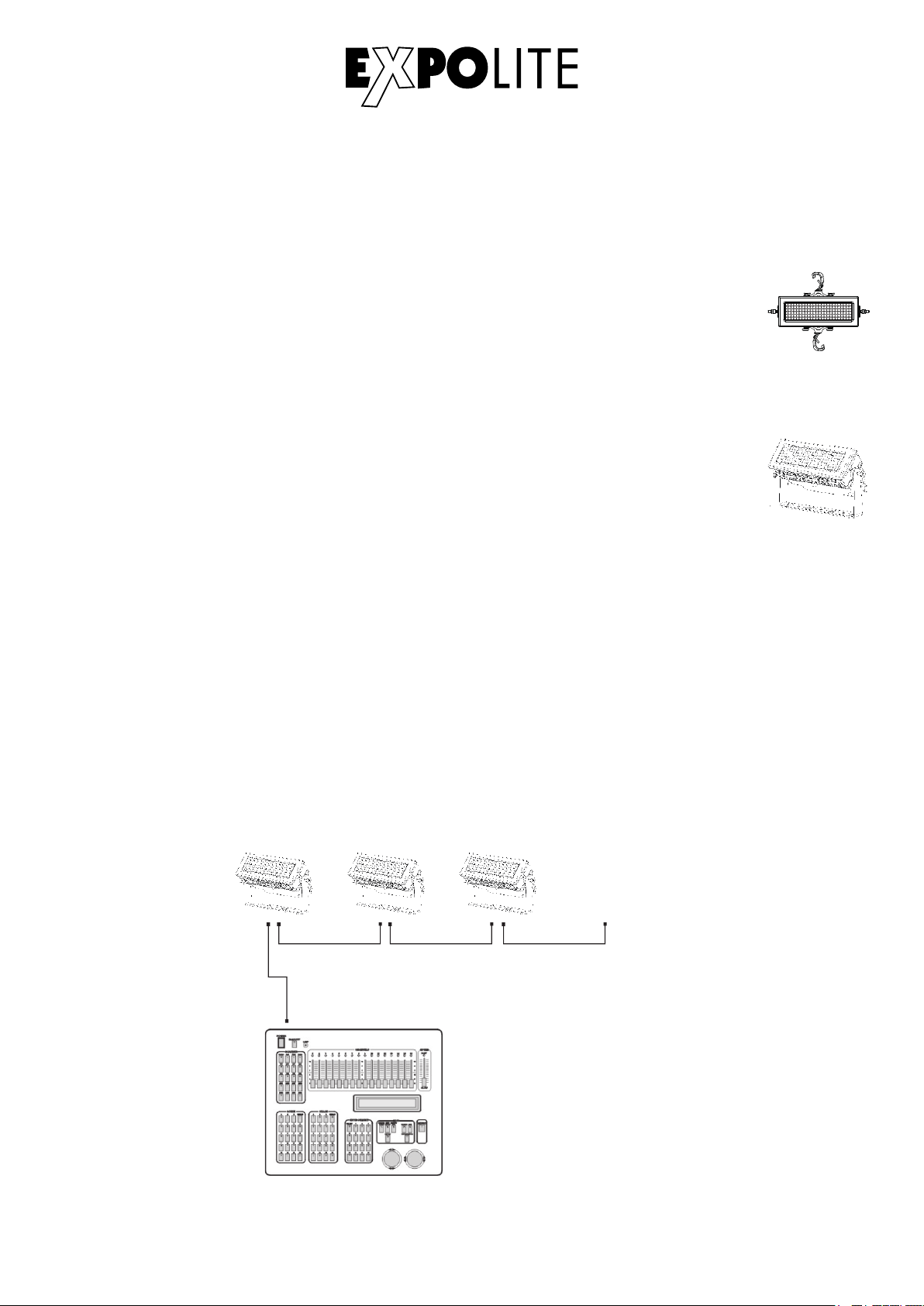

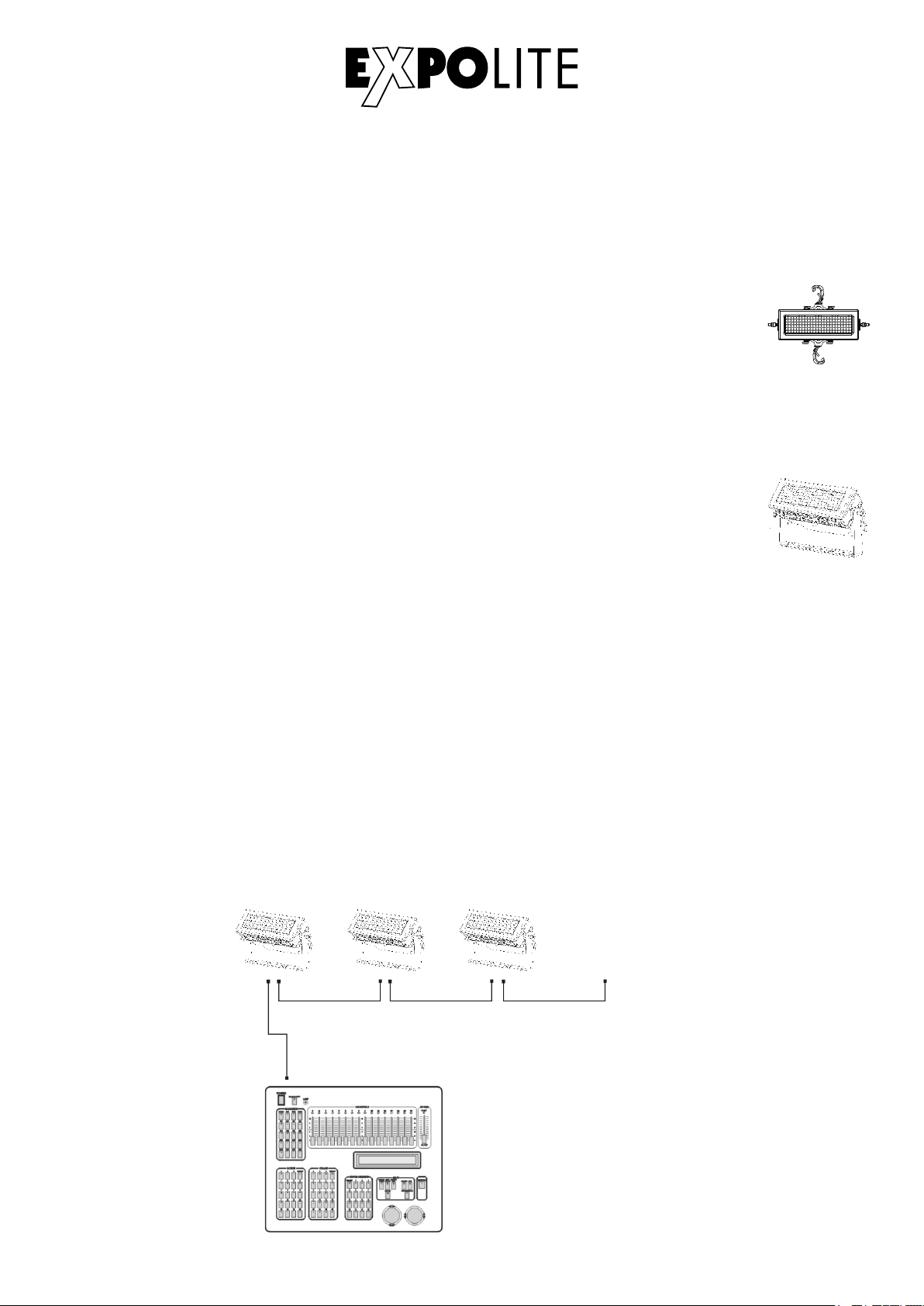

Installation

Montage

Hängend

Das Gerät kann an den mitgelieferten Quicklock Montagebügeln hängend
montiert werden. Geräte müssen entsprechend der jeweils gültigen
Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallenversehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.

Stehend

Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende
Halterung (zum Beispiel ein Bodenstativ) notwendig. Eine sichere und
ausreichend rutschhemmende Standfläche ist sicherzustellen!

HINWEIS

Das LED Modul kann in jeder beliebigen Lage betrieben werden.

DMX-Verbindung

Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.

DM X Addr. 1 DM X Addr. (Nx1)+1 DM X Addr. (Nx2)+1

............

DMX512
CONTROLLER

D-07

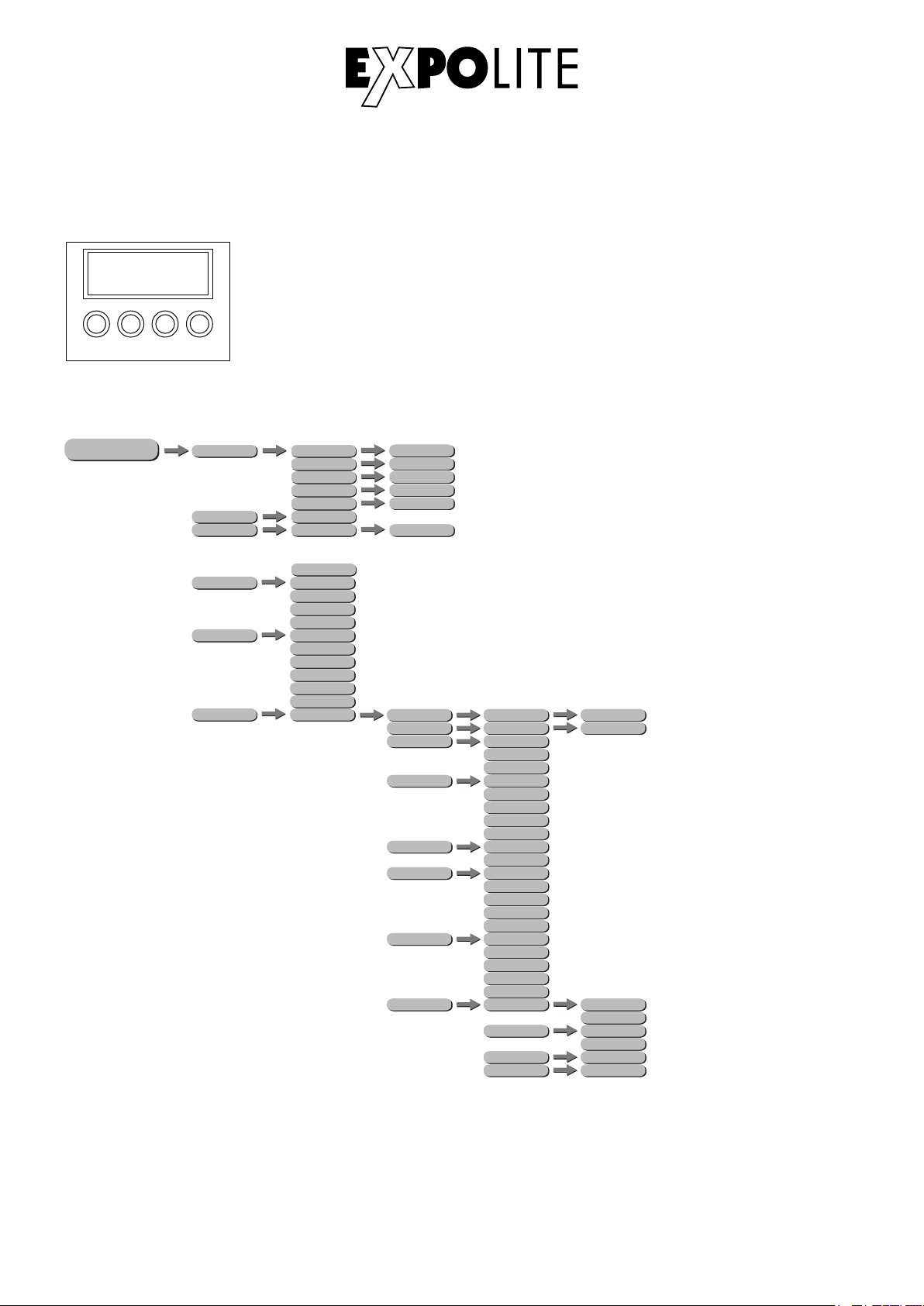

Bedienung

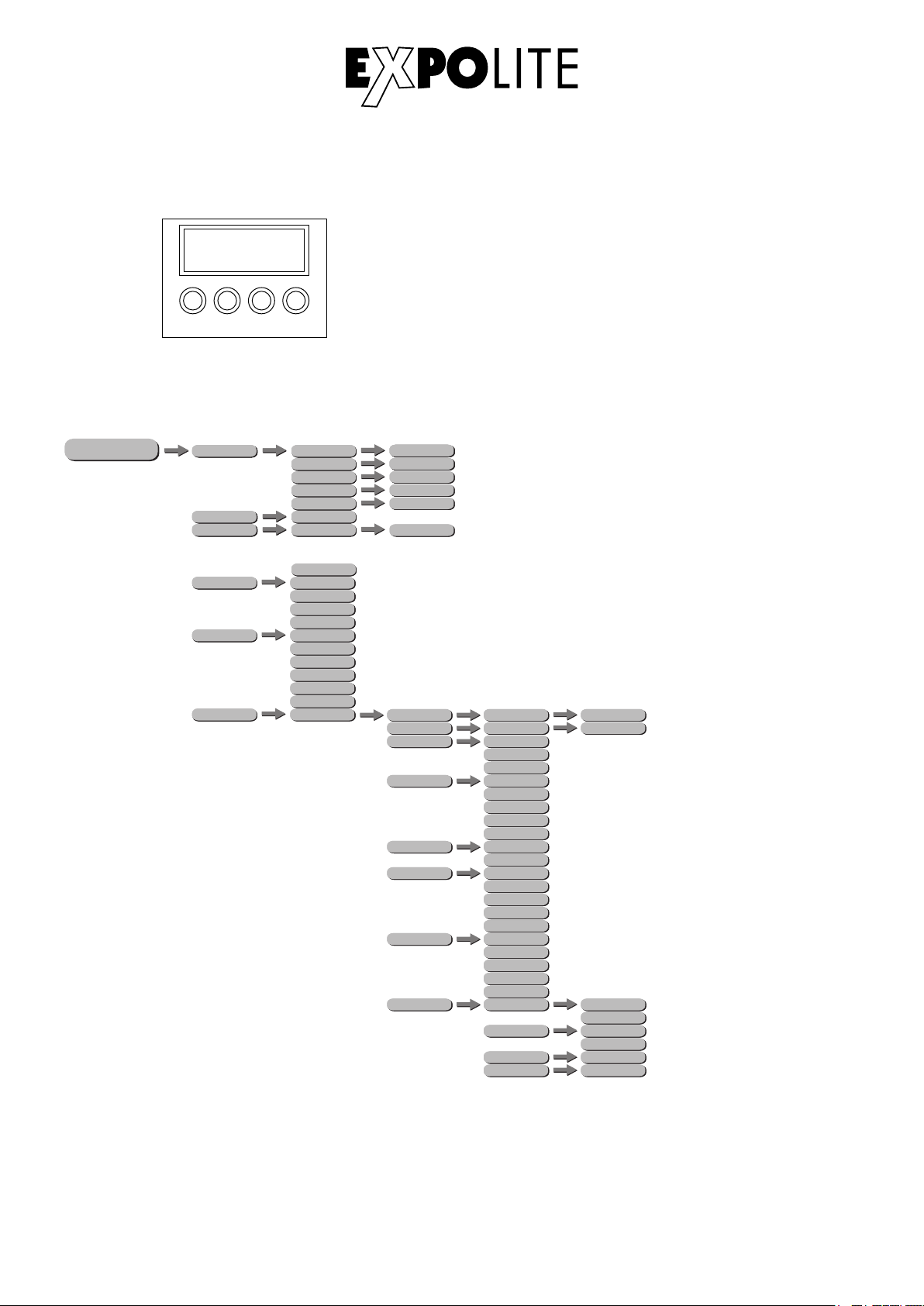

Bedienelemente am Gerät

MEN U

ENT ER UP

Menüstruktur

ME NU

DOW N

STATIC

PERSON

ADDRESS

PERSON

AUTO PROGRAM

PERSON

RUN MODE

HSIC

PERSONALITY

HSIC

SETTING

HSIC

MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste

HSIC

RED

GREEN

BLUE

HSIC

HSICWHITE

STROBE

HSIC

HSIC

001 - 512

HSIC

AUTO.01

o
o
o

HSIC

AUTO.10

DMX512

ARTNET

ARTNET2DMX

SLAVE

HSIC

SSP

Tr16

PIXEL.1

PIXEL.2

HALOGEN

****

Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

P.(0 - 255)

UPLOAD

RESET

COLOR

DIMMER

DMX ERROR

PWM

FULL POWER CCT

NETWORK

****

****

UC

OFF

RGBtoW

DIM4

DIM3

DIM2

DIM1

OFF

SAVE

BLACK

1200HZ

2000HZ

2400HZ

6000HZ

25000HZ

3200K

4200K

5600K

10000K

NORMAL

NET SWITCH

IP MODE

CUSTOM IP SET

UNIVERS

SEND

RESET

OFF

ON

DEFAULT IP

CUSTOM IP

XX.XX.XX.XX

XXX

D-08

ME NU

HSICKEY

CALIB.CCT

HSIC

INFO

PERSON

ON

OFF

****

VERSION

HSIC

HSICRDM

WT

CALIB.RESET

RGBtoW

V01

UID

LABEL

2700K

3000K

o
o
o

10000K

****

RED

GREEN

BLUE

03503Axxxxxxx

Tour-Flash Pro

RED

GREEN

BLUE

WHITE

R.(0-255)

G.(0-255)

B.(0-255)

R.(0-255)

G.(0-255)

B.(0-255)

W.(0-255)

D-09

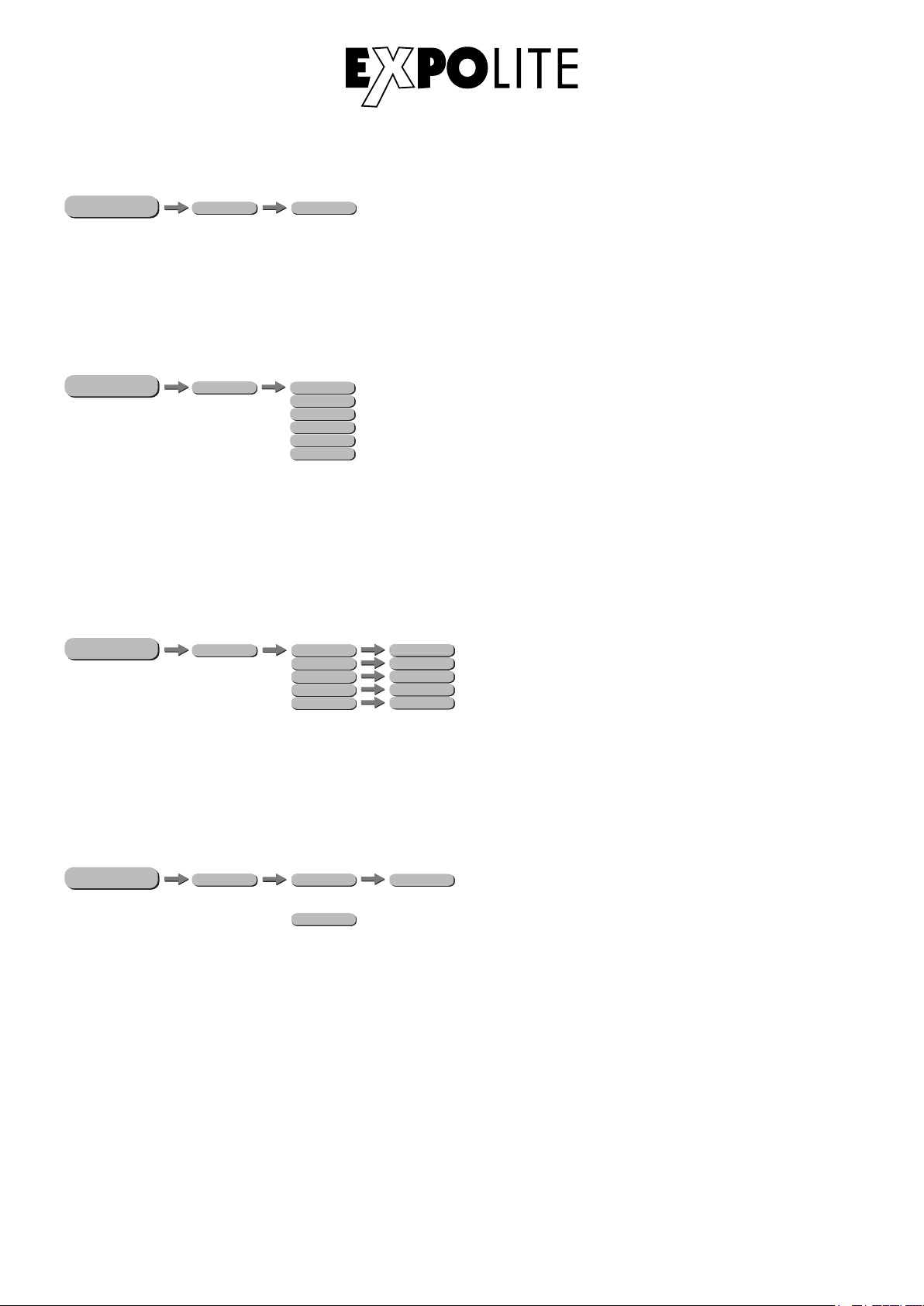

DMX-Adresse einstellen

ME NU

ADDRESS

PERSON

HSIC

001-512

Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.

DMX-Kanalbelegung einstellen

ME NU

HSIC

HSIC

SSP

Tr16

PIXEL.1

PIXEL.2

HALOGEN

PERSONALITY

Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die
Modi HSIC (9 Kanäle), SSP (8 Kanäle), TR16 (17 Kanäle), PIXEL.1 (40 Kanäle) PIXEL.2 (52 Kanäle)
und HALOGEN (5 Kanäle) zur Verfügung.

Statische Farbe einstellen

0 - 255

ME NU

STATIC

PERSON

HSIC

RED

GREEN

BLUE

HSIC

HSICWHITE

STROBE

HSIC

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

Im Menü werden im Punkt STATIC statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE) und Weiß
(WHITE), sowie dem Stroboskopwert 0-20Hz gemischt.

Automatikprogramme abspielen

ME NU

AUTO PROGRAM

PERSON

HSIC

AUTO.01

o
o
o

HSIC

AUTO.10

P.(0 - 255)

Im Menü werden im Punkt AUTO PROGRAM die im Gerät gespeicherten Automatikprogramme
abgespielt. Die Programme AUTO.01 bis AUTO.10 sind fest im Gerät hinterlegt und können in der
Geschwindigkeit angepasst werden. Automatikprogramme werden als Master an verbundene
Slave-Geräte übertragen. Für den Master-Slave Betrieb werden Signale über die DMX-Leitung
gesendet. Dies kann dritte Geräte stören.

D-10

Runmode auswählen

RUN MODE

ME NU

HSIC

DMX512

ARTNET

ARTNET2DMX

SLAVE

Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller
muss DMX512 aktiviert werden. Für den Betrieb über das ArtNet-Protokoll muss der Modus ARTNET
aktiviert sein. Im Modus ARTNET2DMX wird das gewünschte Universum des ArtNet Eingangssignals
an die XLR-Buchsen gesendet. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert.

Verschiedene Einstellungen

SETTING

ME NU

HSIC

****

UPLOAD

RESET

COLOR

DIMMER

DMX ERROR

PWM

FULL POWER CCT

****

****

UC

OFF

RGBtoW

DIM4

DIM3

DIM2

DIM1

OFF

SAVE

BLACK

1200HZ

2000HZ

2400HZ

6000HZ

25000HZ

3200K

4200K

5600K

10000K

NORMAL

SEND

RESET

Das Standard Passwort lautet: UP - DOWN - UP - DOWN - ENTER

UPLOAD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.

RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.

COLOR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-

Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-Stick Familie abruft. Unter
RGBtoW werden die unter CALIB.CCT eingestellten Werte verwendet. Bei OFF wird keine
Kalibrierung genutzt. So erreicht das Gerät die maximale Helligkeit.

DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).

DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.

PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (1200HZ/2000HZ/2400HZ/
6000HZ/25000HZ).

FULL POWER CCT: wählt die Farbtemperatur bei vollem Output. 3200K/4200K/5600K/10000K und
NORMAL können eingestellt werden.

D-11

ME NU

SETTING

HSIC

****

NETWORK

NET SWITCH

IP MODE

CUSTOM IP SET

UNIVERS

OFF

ON

DEFAULT IP

CUSTOM IP

XX.XX.XX.XX

XXX

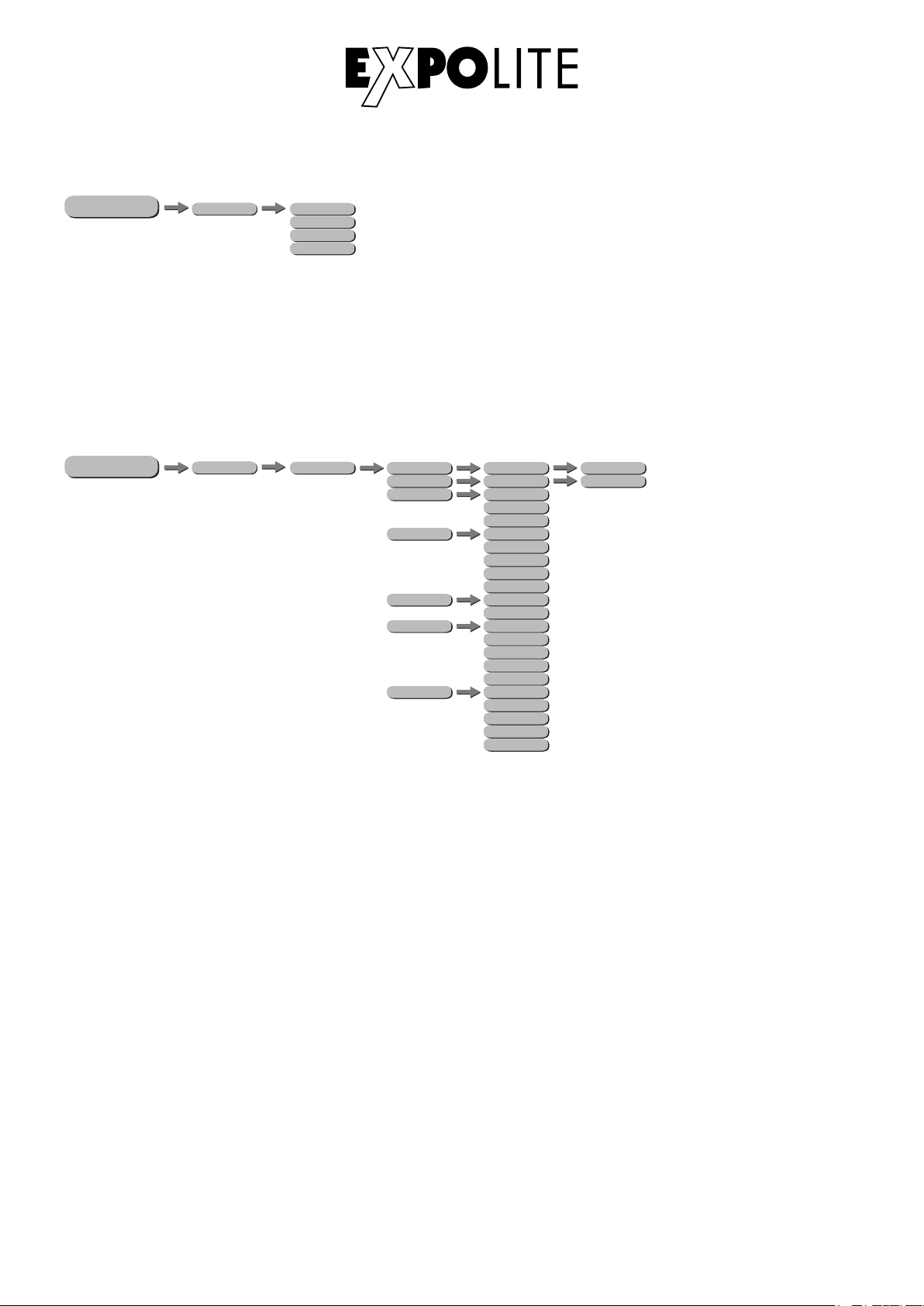

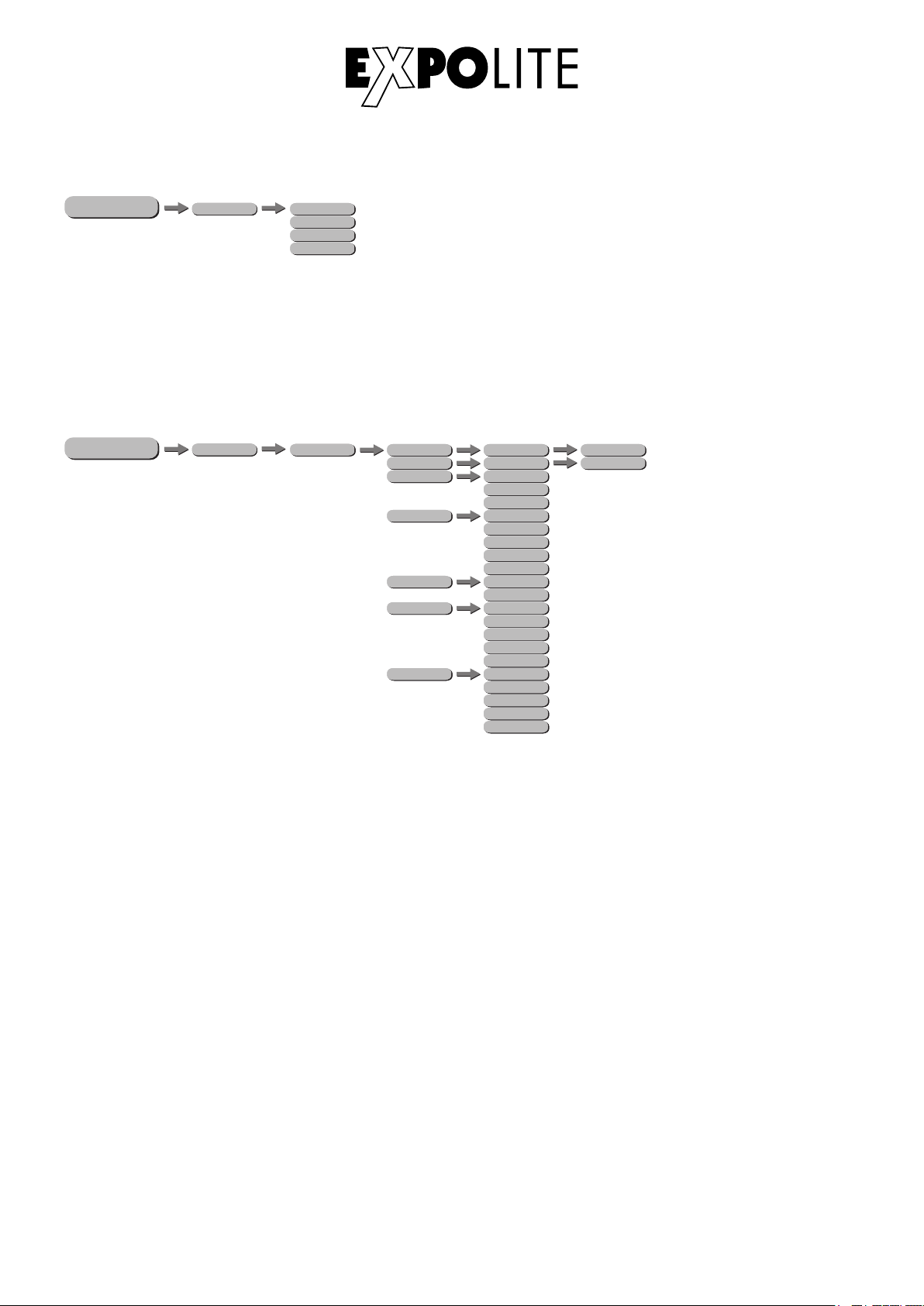

Im Untermenü NETWORK können die Netzwerkeinstellungen des Gerätes angepasst werden.

NET SWITCH: aktiviert (ON) oder deaktiviert (OFF) den integrierten ArtNet-Knoten.

IP MODE: wählt zwischen DEFAULT IP und CUSTOM IP.

CUSTOM IP EDIT: unter CUSTOM IP EDIT kann eine benutzerdefinierte IP-Adresse eingestellt

werden.

UNIVERS: im Menü UNIVERS wird das Universum des ARTNET-Knotens gewählt.

Aktivieren des Passwortschutzes

ME NU

HSICKEY

ON

OFF

Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de­aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gespert. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.

Kalibrierung und Weißabgleich

ME NU

CALIB.CCT

HSIC

****

WT

CALIB.RESET

RGBtoW

2700K

3000K

o
o
o

10000K

****

RED

GREEN

BLUE

RED

GREEN

BLUE

WHITE

R.(0-255)

G.(0-255)

B.(0-255)

R.(0-255)

G.(0-255)

B.(0-255)

W.(0-255)

Im Menü CALIB.CCT werden die Weißkalibrierungen eingestellt.

Im Untermenü WT können die vorprogrammierten Farbtemperaturen geändert werden. Die zwölf
Presets werden aus den Werten für Rot (RED), Grün (GREEN), Blau (BLUE) und Weiß (WHITE)
gemischt.

Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe
CALIB.RESET mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.

Unter RGBtoW wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn diese
Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt, wird das hier
hinterlegte Weiß ausgegeben.

D-12

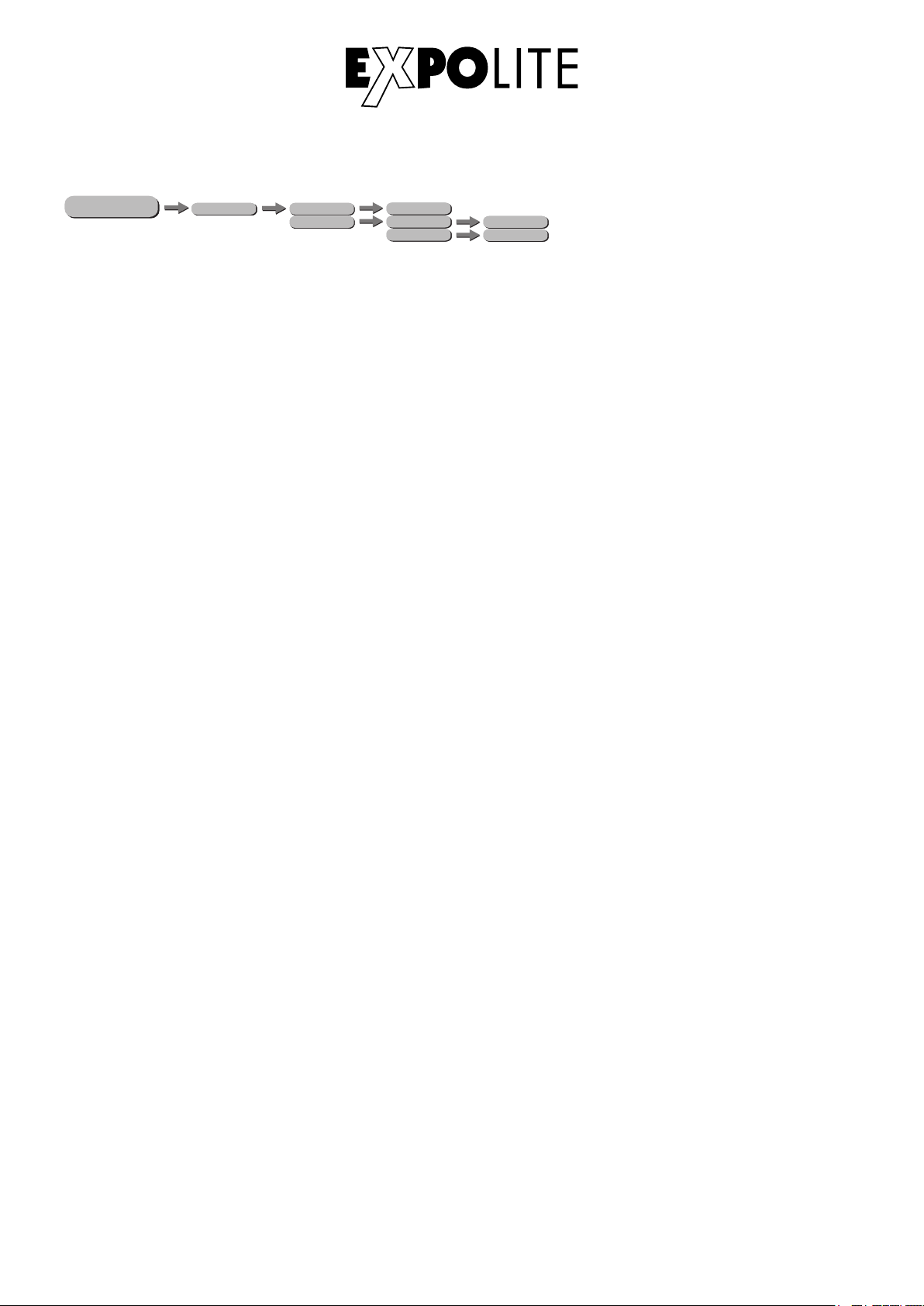

Info-Menü

ME NU

INFO

PERSON

VERSION

HSIC

HSICRDM

V01

UID

LABEL

03503Axxxxxxx

Tour-Flash Pro

Im Info-Menü (INFO) können folgende Informationen abgerufen werden:

Untermenü VERSION: zeigt die z.Zt. installierte Softwareversion des Gerätes.

Untermenü RDM: zeigt im Untermenü UID die RDM-ID des Gerätes und im Untermenü LABEL kann
die Bezeichnung des Gerätes eingesehen werden.

D-13

Steuerung mit DMX512

HSIC

1 0-255 Inte nsity

2 0-255 Hue

3 0-255 Hue Fine

4 0-255 Saturation

CCT

0-10 No Function

11-30 2700K

31-50 3000K

51-70 3200K

71-90 3500K

91-110 4000K

111-130 4200K

131-150 4500K

151-170 5600K

171-190 6000K

191-210 6500K

211-230 7200K

231-255 8000K

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

7 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

5

9

6

8

DMX-Kanalbelegung

Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 6 DMX-Personalities (5-/8-/9-/17-/40-/52-Kanäle) wählbar.

Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.

D-14

SSP

1 0-255 Master Dimme r

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 White

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

7 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

6

8

HALOGEN

1 0-255 Maste r Dimmer

2 0-255 Haloge n Effect (On/Off)

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

4 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

3

5

D-15

TR16

1 0-255 Master Dimmer

2 0-255 Master Dimmer Fine

3 0-255 Red

4 0-255 Red Fine

5 0-255 Green

6 0-255 Green Fine

7 0-255 Blue

8 0-255 Blue Fine

9 0-255 White

10 0-255 White Fine

Colour Macro & White

0-10 No Function

11-30 Red 100% / Green Up / Blue 0%

31-50 Red Down / Green 100% / Blue 0%

51-70 Red 0% / Green 100% / Blue Up

71-90 Red 0% / Green Dow n / Blue 100%

91-110 Red Up / Gree n 0% / Blue 100%

111-130 Red 100% / Green 0% / Blue Dow n

131-150 Red 100% / Green Up / Blue Up

151-170 Red Down / Green Down / Blue 100%

171-195 All Led at Full Output

196-199 2700K

200-203 3000K

204-207 3200K

208-211 3500K

212-215 4000K

216-219 4200K

220-223 4500K

224-227 5600K

228-231 6000K

232-235 6500K

236-239 7200K

240-243 8000K

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

13 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

12

14

11

D-16

Auto

0-9 No Function

10-30 Auto 1

31-50 Auto 2

51-70 Auto 3

71-90 Auto 4

91-110 Auto 5

111-130 Auto 6

131-150 Auto 7

151-170 Auto 8

171-190 Auto 9

191-255 Auto 10

16 0-255 Auto Spee d Adjustment

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

17

15

D-17

PIXEL.1

1 0-255 Master Dimme r

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

3 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

5 0-255 Red 1

6 0-255 Green 1

7 0-255 Blue 1

8 0-255 Red 2

9 0-255 Green 2

10 0-255 Blue 2

11 0-255 Red 3

12 0-255 Green 3

13 0-255 Blue 3

14 0-255 Red 4

15 0-255 Green 4

16 0-255 Blue 4

17 0-255 Red 5

18 0-255 Green 5

19 0-255 Blue 5

20 0-255 Red 6

21 0-255 Green 6

22 0-255 Blue 6

23 0-255 Red 7

24 0-255 Green 7

25 0-255 Blue 7

26 0-255 Red 8

27 0-255 Green 8

28 0-255 Blue 8

29 0-255 Red 9

30 0-255 Green 9

31 0-255 Blue 9

32 0-255 Red 10

33 0-255 Green 10

34 0-255 Blue 10

2

4

D-18

35 0-255 Red 11

36 0-255 Green 11

37 0-255 Blue 11

38 0-255 Red 12

39 0-255 Green 12

40 0-255 Blue 12

D-19

PIXEL.2

1 0-255 Master Dimme r

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

3 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

5 0-255 Red 1

6 0-255 Green 1

7 0-255 Blue 1

8 0-255 White 1

9 0-255 Red 2

10 0-255 Green 2

11 0-255 Blue 2

12 0-255 White 2

13 0-255 Red 3

14 0-255 Green 3

15 0-255 Blue 3

16 0-255 White 3

17 0-255 Red 4

18 0-255 Green 4

19 0-255 Blue 4

20 0-255 White 4

21 0-255 Red 5

22 0-255 Green 5

23 0-255 Blue 5

24 0-255 White 5

25 0-255 Red 6

26 0-255 Green 6

27 0-255 Blue 6

28 0-255 White 6

29 0-255 Red 7

30 0-255 Green 7

31 0-255 Blue 7

32 0-255 White 7

33 0-255 Red 8

34 0-255 Green 8

2

4

D-20

35 0-255 Blue 8

36 0-255 White 8

37 0-255 Red 9

38 0-255 Green 9

39 0-255 Blue 9

40 0-255 White 9

41 0-255 Red 10

42 0-255 Green 10

43 0-255 Blue 10

44 0-255 White 10

45 0-255 Red 11

46 0-255 Green 11

47 0-255 Blue 11

48 0-255 White 11

49 0-255 Red 12

50 0-255 Green 12

51 0-255 Blue 12

52 0-255 White 12

D-21

Delivery

- Expolite Tour-Flash Pro

- Power connection cable

- Omega Brackets

- General Information for Expolite Units

- User Manual

Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.

E-22

Product Information

Voltage

Power Consumption

Dimensions

Weight

Connections

Ambient Temperature

Humidity*

Protection

Housing

LEDs

LED Current

Optics

Control

100V - 240V AC 50/60Hz

1100W Flash / 800W Continuous

584 x 294 x 189

13,5kg

Power In | DMX In/Out | ArtNet In

-20°C - 45°C

< 80%

IP 65

Die-cast Aluminium

144x 10W 4in1 RGBW**

700mA

30°

Stand-Alone / DMX512 / ArtNet / RDM

DMX-Channels

* take note to General Informations for Expolite Units - Notes for Condensation inside Housing.
** Tolerance in colour temperature according to LED manufacturer +/- 10%.

5 - 52 (5/8/9/17/40/52)

E-23

Dimensions

307.5

189

462

585

E-24

Installation

Mounting

Hanging

The fixture can be mounted in a hanging position using the quicklock brackets.
Fixture must be safe mounted in accordance with the relevant regulations and
provided with a safetycord to prevent falling. For this purpose, an eyelet for
safeties is attached to the device.

Standing

The fixture can be mounted in an upright or sitting position. An appropriate
attachment (e.g. floorstand) is necessary. A safe and sufficient anti-slip
ground must be ensured!

NOTE

The LED module can be operated in any position.

DMX-Connection

Use specified DMX-cables to connect the units to each other and to connect them to the control­desk. Enter the addresses and personalities to the units.

DM X Addr. 1 DM X Addr. (Nx1)+1 DM X Addr. (Nx2)+1

............

DMX512
CONTROLLER

E-25

Operation

Display Operation

MEN U

ENT ER UP

Menu Map

STATIC

ME NU

PERSON

ADDRESS

PERSON

AUTO PROGRAM

PERSON

RUN MODE

HSIC

PERSONALITY

HSIC

SETTING

HSIC

DOW N

001 - 512

DMX512

ARTNET

ARTNET2DMX

HALOGEN

HSIC

RED

GREEN

BLUE

HSIC

HSICWHITE

STROBE

HSIC

HSIC

HSIC

AUTO.01

o
o
o

HSIC

AUTO.10

SLAVE

HSIC

SSP

Tr16

PIXEL.1

PIXEL.2

****

MENU:
ENTER:
UP:
DOWN:

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

P.(0 - 255)

UPLOAD

RESET

COLOR

DIMMER

DMX ERROR

PWM

FULL POWER CCT

NETWORK

Return to previous menu
Enter currently selected menu
Scroll Up, Increase value
Scroll down: Decrease value

****

****

UC

OFF

RGBtoW

DIM4

DIM3

DIM2

DIM1

OFF

SAVE

BLACK

1200HZ

2000HZ

2400HZ

6000HZ

25000HZ

3200K

4200K

5600K

10000K

NORMAL

NET SWITCH

IP MODE

CUSTOM IP SET

UNIVERS

SEND

RESET

OFF

ON

DEFAULT IP

CUSTOM IP

XX.XX.XX.XX

XXX

E-26

ME NU

HSICKEY

CALIB.CCT

HSIC

INFO

PERSON

ON

OFF

****

VERSION

HSIC

HSICRDM

WT

CALIB.RESET

RGBtoW

V01

UID

LABEL

2700K

3000K

o
o
o

10000K

****

RED

GREEN

BLUE

03503Axxxxxxx

Tour-Flash Pro

RED

GREEN

BLUE

WHITE

R.0-255

G.0-255

B.0-255

R.(0-255)

G.(0-255)

B.(0-255)

W.(0-255)

E-27

Setting DMX-Address

ME NU

ADDRESS

PERSON

HSIC

001-512

The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when
changing the personality.

Setting DMX-Personality

ME NU

HSIC

HSIC

SSP

Tr16

PIXEL.1

PIXEL.2

HALOGEN

PERSONALITY

The personality is set in the menu PERSONALITY. There are six different modes which can be
chosen: HSIC (9 channels), SSP (8 channels), TR16 (17 channels), PIXEL.1 (40 channels),

PIXEL.2 (52 channels) and HALOGEN (5 channels).

Edit Static Colours

0 - 255

ME NU

STATIC

PERSON

HSIC

RED

GREEN

BLUE

HSIC

HSICWHITE

STROBE

HSIC

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

Static colours for stand-alone operation are set in STATIC. These are mixed using the DMX value
scale 0-255 for RED, GREEN, BLUE, and WHITE, as well as the STROBE value 0-20Hz.

Activating Auto Programs

ME NU

AUTO PROGRAM

PERSON

HSIC

AUTO.01

o
o
o

HSIC

AUTO.10

P.(0 - 255)

In the menu AUTO PROGRAM the automatic programs stored in the device are activated. The
programs AT01 to AT10 are permanently stored in the device and their run speed can be adjusted.
Automatic programs are transmitted as master to connected slave devices. For master-slave
operation, signals are sent via the DMX line. This may disturb other devices on the same line.

E-28

Choose Run Mode

ME NU

HSIC

DMX512

ARTNET

ARTNET2DMX

SLAVE

RUN MODE

The operating mode is set in menu RUN MODE. For operation on a DMX-controller DMX512 needs
to be set. For operation via ArtNet ARTNET needs to be set. In mode ARTNET2DMX the chosen
universe of the ArtNet input is sent to the XLR connectors. SLAVE sets the fixture into slave mode.

Miscellaneous Settings

SETTING

ME NU

HSIC

****

UPLOAD

RESET

COLOR

DIMMER

DMX ERROR

PWM

FULL POWER CCT

****

****

UC

OFF

RGBtoW

DIM4

DIM3

DIM2

DIM1

OFF

SAVE

BLACK

1200HZ

2000HZ

2400HZ

6000HZ

25000HZ

3200K

4200K

5600K

10000K

NORMAL

SEND

RESET

The default password is: UP - DOWN - UP - DOWN - ENTER

UPLOAD: sends the user programs to connected slave fixtures.

RESET: sets all editable settings back to factory default.

COLOR: in this submenu a colour calibration is selected or deactivated. When RGBtoW is

selected, the maximum brightness values at DMX = 255 are limited to the values set in CALIB.CCT.
When UC is selected the Uniform-Colour factory calibration is used, which adjusts devices of
different generations. If the value is set OFF, the calibration is deactivated and the device reaches
the maximum brightness.

DIMMER: controls different dim curves to simulate a halogen bulb (DIM4/DIM3/DIM2/DIM1/OFF).

DMX ERROR: sets how the fixture responses if DMX-signal gets lost. Set SAVE to hold the last
received value or BLACK for blackout.

PWM: gives the user the possibility to adjust the PWM frequency of the leds (1200HZ/2000HZ/
2400HZ/6000HZ/25000HZ).

FULL POWER CCT: sets the colour temperature at maximum output. 3200K/4200K/5600K/10000K

and NORMAL can be set.

E-29

ME NU

SETTING

HSIC

****

NETWORK

NET SWITCH

IP MODE

CUSTOM IP SET

UNIVERS

OFF

ON

DEFAULT IP

CUSTOM IP

XX.XX.XX.XX

XXX

In the submenu NETWORK the network settings of the fixture can be set.

NET SWITCH: activates (ON) or deactivates (OFF) the integrated ArtNet node.

IP MODE: submenu for setting the ip-address. Users can choose between DEFAULT IP or
CUSTOM IP. If set to CUSTOM IP the users needs to set a custom ip in the next step.

CUSTOM IP EDIT: in this menu a user defined ip-address can be set.

UNIVERS: the universe of the ArtNet node is set.

Activate Password Protection

ME NU

HSICKEY

ON

OFF

In the menu KEY the password protection of the fixture is activated or deactivated. If set ON the
fixture is password protected when started. 30 seconds after the last setting the menu is locked
again. To be able to make changes in the menu the password UP - DOWN - UP - DOWN - ENTER
needs to be typed in.

Calibration and Whiteadjustment

ME NU

CALIB.CCT

HSIC

****

WT

CALIB.RESET

RGBtoW

2700K

3000K

o
o
o

10000K

****

RED

GREEN

BLUE

RED

GREEN

BLUE

WHITE

R.(0-255)

G.(0-255)

B.(0-255)

R.(0-255)

G.(0-255)

B.(0-255)

W.(0-255)

In the menu SETTING\CALIB.CCT the colour temperatures for the white values are stored.

In the submenu WT the colour temperatures for the white values are stored. These are mixed from
the parameters RED, GREEN, BLUE, and WHITE.

To reset the changes made to the colour temperature presets to factory default, the setting

CALIB.RESET needs to be confirmed with the default password UP - DOWN - UP - DOWN ­ENTER

In the menu RGBtoW a custom colour calibration is stored which limits the maximum brightness of
the colour channels RED, GREEN, BLUE at the DMX value "255".

NOTE: The maximum value can be limited to 0. In this case, a colour channel does not respond
to a sent DMX value, which can be misinterpreted as a device error.

E-30

Info Menu

ME NU

INFO

PERSON

VERSION

HSIC

HSICRDM

V01

UID

LABEL

03503Axxxxxxx

Tour-Flash Pro

In info menu (INFO) the following information can be found:

Submenu VERSION: shows installed software version of the fixture.

Submenu RDM: in the submenu UID the RMD-ID of the fixture and in the submenu LABEL the
model name of the fixture can be found.

Submenu NETWORK PARA: overview of the preset network parameters.

E-31

Using DMX512 Control

HSIC

1 0-255 Intensity

2 0-255 Hue

3 0-255 Hue Fine

4 0-255 Saturation

CCT

0-10 No Function

11-30 2700K

31-50 3000K

51-70 3200K

71-90 3500K

91-110 4000K

111-130 4200K

131-150 4500K

151-170 5600K

171-190 6000K

191-210 6500K

211-230 7200K

231-255 8000K

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

7 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

5

9

6

8

DMX-Channel assignment

This device has several DMX personalities. In each personality a different number of DMX channels
is used and the reaction of the device differs accordingly. There are six DMX personalities with 5, 8,
9, 17, 40 and 52 channels selectable.

Because of changes in the firmware of the fixture, functions can be added or changed. You can find the current version
„DMX-Channels“ as PDF-file on the website, ready to download.

E-32

SSP

1 0-255 Master Dimme r

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 White

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

7 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

6

8

HALOGEN

1 0-255 Maste r Dimmer

2 0-255 Haloge n Effect (On/Off)

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

4 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

3

5

E-33

TR16

1 0-255 Master Dimmer

2 0-255 Master Dimmer Fine

3 0-255 Red

4 0-255 Red Fine

5 0-255 Green

6 0-255 Green Fine

7 0-255 Blue

8 0-255 Blue Fine

9 0-255 White

10 0-255 White Fine

Colour Macro & White

0-10 No Function

11-30 Red 100% / Green Up / Blue 0%

31-50 Red Down / Green 100% / Blue 0%

51-70 Red 0% / Green 100% / Blue Up

71-90 Red 0% / Green Dow n / Blue 100%

91-110 Red Up / Gree n 0% / Blue 100%

111-130 Red 100% / Green 0% / Blue Dow n

131-150 Red 100% / Green Up / Blue Up

151-170 Red Down / Green Down / Blue 100%

171-195 All Led at Full Output

196-199 2700K

200-203 3000K

204-207 3200K

208-211 3500K

212-215 4000K

216-219 4200K

220-223 4500K

224-227 5600K

228-231 6000K

232-235 6500K

236-239 7200K

240-243 8000K

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

13 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

12

14

11

E-34

Auto

0-9 No Function

10-30 Auto 1

31-50 Auto 2

51-70 Auto 3

71-90 Auto 4

91-110 Auto 5

111-130 Auto 6

131-150 Auto 7

151-170 Auto 8

171-190 Auto 9

191-255 Auto 10

16 0-255 Auto Spee d Adjustment

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

17

15

E-35

PIXEL.1

1 0-255 Master Dimme r

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

3 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

5 0-255 Red 1

6 0-255 Green 1

7 0-255 Blue 1

8 0-255 Red 2

9 0-255 Green 2

10 0-255 Blue 2

11 0-255 Red 3

12 0-255 Green 3

13 0-255 Blue 3

14 0-255 Red 4

15 0-255 Green 4

16 0-255 Blue 4

17 0-255 Red 5

18 0-255 Green 5

19 0-255 Blue 5

20 0-255 Red 6

21 0-255 Green 6

22 0-255 Blue 6

23 0-255 Red 7

24 0-255 Green 7

25 0-255 Blue 7

26 0-255 Red 8

27 0-255 Green 8

28 0-255 Blue 8

29 0-255 Red 9

30 0-255 Green 9

31 0-255 Blue 9

32 0-255 Red 10

33 0-255 Green 10

34 0-255 Blue 10

2

4

E-36

35 0-255 Red 11

36 0-255 Green 11

37 0-255 Blue 11

38 0-255 Red 12

39 0-255 Green 12

40 0-255 Blue 12

E-37

PIXEL.2

1 0-255 Master Dimme r

Strobe 1

0-9 No Function

10-255 Strobe (Slow to fast)

3 0-255 Duration (14 ms - 650 ms)

Strobe 2

0-9 No Function

10-109 Lightning Strobe

110-119 No Function

120-255 Random Strobe

5 0-255 Red 1

6 0-255 Green 1

7 0-255 Blue 1

8 0-255 White 1

9 0-255 Red 2

10 0-255 Green 2

11 0-255 Blue 2

12 0-255 White 2

13 0-255 Red 3

14 0-255 Green 3

15 0-255 Blue 3

16 0-255 White 3

17 0-255 Red 4

18 0-255 Green 4

19 0-255 Blue 4

20 0-255 White 4

21 0-255 Red 5

22 0-255 Green 5

23 0-255 Blue 5

24 0-255 White 5

25 0-255 Red 6

26 0-255 Green 6

27 0-255 Blue 6

28 0-255 White 6

29 0-255 Red 7

30 0-255 Green 7

31 0-255 Blue 7

32 0-255 White 7

33 0-255 Red 8

34 0-255 Green 8

2

4

E-38

35 0-255 Blue 8

36 0-255 White 8

37 0-255 Red 9

38 0-255 Green 9

39 0-255 Blue 9

40 0-255 White 9

41 0-255 Red 10

42 0-255 Green 10

43 0-255 Blue 10

44 0-255 White 10

45 0-255 Red 11

46 0-255 Green 11

47 0-255 Blue 11

48 0-255 White 11

49 0-255 Red 12

50 0-255 Green 12

51 0-255 Blue 12

52 0-255 White 12

E-39

© 2018 by Focon Showtechnic Vertriebsgesellschaft mbH
