Expolite TOUR-FLASH MINI User Manual

01

DEUTSCH

TOUR-FLASH MINI

BEDIENUNGSANLEITUNG
FÜR LED52002

USER MANUAL
FOR LED52002

TOUR-FLASH MINI

02

DEUTSCH

PRODUKTEIGENSCHAFTEN

TECHNISCHE DATEN

Spannung 100-264VAC 47-63Hz

Leistungsaufnahme 300 Watt / 150 Watt

LEDs 324 x SMD5050 5600K

Betriebstemperatur 0° - 40°C

Schutzklasse IP20

Breite ??? mm

Tiefe ??? mm

Höhe ??? mm

Gewicht 2,80 kg

1.0

1.1

Die Impulsleistung des Gerätes als Stroboskop ist größer als die
Dauerleistung im Einsatz als Pixeleekt oder Fluter. Im Dau­erbetrieb kann die Wärmeenergie nur begrenzt aus dem Gerät
abgeführt werden.

Impulsleistung der LED´s bei Stroboskop: 400 Watt
Dauerleistung der LED´s als Fluter: 150 Watt
Dynamische temperaturgesteuerte Leistungsreduktion: >55°C
Geräteprotect: >70°C

IMPULS UND DAUERLAST

1.2

03

DEUTSCH

SICHERHEITSHINWEISE

LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS­ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE­BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS­SPANNUNG VOR ORT ENTSPRICHT.

Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.

Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.

Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.

Das Produkt darf nur in gut belüfteten Räumen betrieben werden.

Nie direkt in die Lichtquelle schauen.

Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.

Der Schutzleiter muss immer verbunden sein.

Es muss gewährleistet werden, dass das Gerät nicht verschmutzt ist.

ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN

Das Produkt hat unser Werk in bestem Zustand verlassen. Um
diesen für einen sicheren Betrieb aufrecht zu erhalten, muss der
Benutzer stets die Anweisungen und Sicherheitshinweise in dieser
Bedienungsanleitung beachten.
Vermeiden Sie, dass Rütteln oder harte Schläge auf Teile des Ge­rätes einwirken. Stellen Sie sicher, dass das Gerät sauber und frei
von Staub ist. Stellen Sie stets sicher, dass die Verbindungen zur
Versorgung korrekt und sicher angeschlossen sind.
Zeigt sich am Gerät eine Fehlfunktion, wenden Sie sich unverzüg­lich an Ihren Vertriebspartner. Wird das Gerät transportiert, wird
empfohlen dafür die originale Verpackung zu nutzen, mit der das
Gerät ab Werk geliefert wird.

ACHTUNG: DAS GERÄT NICHT IN BETRIEB NEHMEN, WENN ES
OFFENSICHTLICHE BESCHÄDIGUNGEN AUFWEIST!

04

DEUTSCH

Für Geräte mit Schutz gegen Fremdkörper und Wasser nach
IP-Code

Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren
festgestellt. Zur Einordnung der Schutzart wird der IP-Code be­nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif­fern zusammen.
Die erste Kennzier beschreibt den Schutz gegen das Eindringen
von Festkörpern, gibt also an, wie weit das Gehäuse ein Berühren
von elektrischen Bauteilen und ein Eindringen von Festkörpern
unterbindet.
Die zweite Kennzier gibt die Abschirmung gegen Wasser an.
Hierbei wird die schädliche Wirkung von Wasser anhand verschie­dener Abstufungen definiert und ausdrücklich nicht die Dichtigkeit.
So kann ein Gehäuse bauartbedingt eine schädliche Wirkung von
Wasser unterbinden ohne hierzu vollkommen gegen Eindringen
von Wasser abgeschirmt zu sein!

SCHUTZARTEN ANHAND VON BEISPIELEN:

IP20: Fernhalten von Objekten >12,5mm „Fingerschutz“; Kein

Schutz gegen Wasser.

Typische Schutzklasse für Geräte für den Innenbereich.

IP33: Fernhalten von Fremdkörpern >2,5mm und Schutz gegen

Fallwasser bis 60° aus der Senkrechten.

Gängiger Schutz bei LED-Scheinwerfern mit Powercon und
XLR-Einbaubuchse auf der Unterseite. Diese Schutzklasse ist

Lageabhängig und bezieht sich immer auf die primär vorgesehene
Einsatzlage. Z.B. Floorspot auf dem Boden stehend.

IP54: Vollständiger Berührungsschutz und Schutz gegen
Sprühwasser aus allen Richtungen.

Bei Geräten, die für den eingeschränkten Außeneinsatz geeig­net sind.

IP65: Staubdicht und Schutz gegen Strahlwasser aus allen Rich-

tungen.

Gängige Schutzklasse für LED-Scheinwerfer für den Außenein­satz. Hier ist ein temporärer Einsatz weitestgehend unabhängig

von Witterungseinflüssen möglich.

IP67: Staubdicht und Schutz gegen kurzzeitiges Untertauchen.
Ein kurzzeitiges Untertauchen bis 1,5 m ist abgesichert.

SCHUTZ GEGEN FREMDKÖRPER UND WASSER

1.3

05

DEUTSCH

TEMPORÄRER BETRIEB

Grundsätzlich ist Veranstaltungsequipment immer für den
vorübergehenden Einsatz konzipiert, der einer repräsentativen
Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon­zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und
Diskotheken oder vergleichbare Venues.
Ein Dauerbetrieb, besonders unter Außenbedingungen oder
eine dauerhafte bauliche Anbringung im Außenbereich kann zu
Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der
Dichtungen, Kabel und Oberflächenbeschichtung führen.

EINSCHRÄNKUNGEN DER IP SCHUTZART

Eine IP-Schutzart gibt nicht im allgemeinen eine Witterungsbe­ständigkeit an! Faktoren wie Umgebungstemperatur und Lichtein­wirkung durch Sonnenlicht (speziell der UV-Anteil) werden nicht
berücksichtigt!
Weiterhin sind teilweise gerätespezifische Maßnahmen wie Ab­deckungen und Verschlusskappen notwendig um die angegebene
Schutzart zu erreichen Dichtungen in Geräten sind aus alternden
Materialien hergestellt. Um eine Schutzart zu aufrecht zu erhalten
müssen Dichtungen sowie Anzugsdrehmomente der Verschrau­bungen regelmäßig einer Prüfung unterzogen und bei Bedarf in
einer Fachwerkstatt erneuert werden!

06

DEUTSCH

INSTALLATION

Bei 220~240V: maximal 10 Geräte in Reihe
Bei 110~120V: maximal 5 Geräte in Reihe

HINWEIS!

Wenn das Signalkabel zwischen dem DMX-Kontroller und den
Geräten sowie zwischen den einzelnen Geräten eine Länge von
60 m übersteigt, kann es zu Signalstörungen kommen. In diesem
Fall wird ein Signalverstärker empfohlen.

HINWEIS!

Das LED-Modul kann in jeder beliebigen Position montiert werden.
Die Neigung im Bügel kann bequem durch lösen der Arretierungs­schraube verstellt werden.

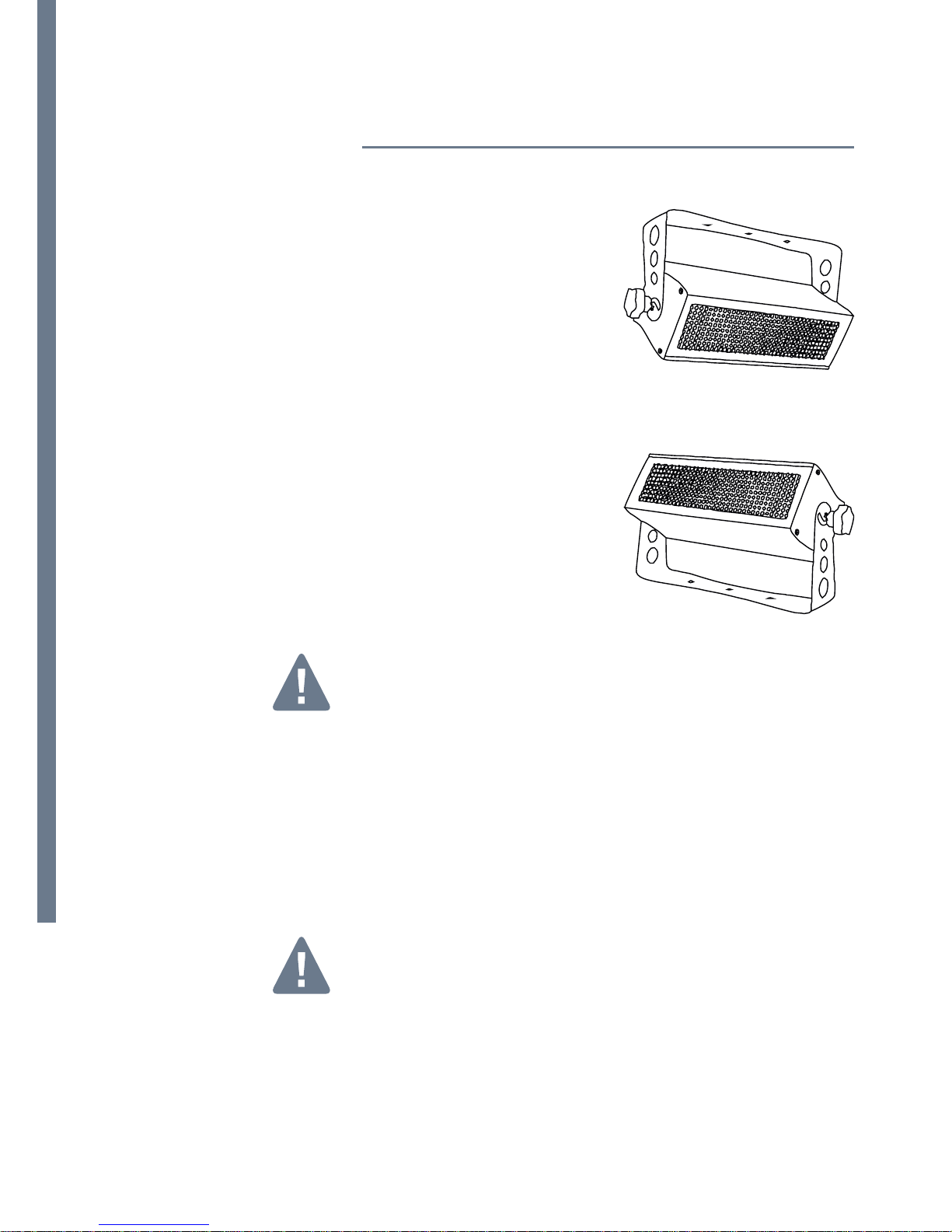

HÄNGEND: Das Gerät kann
an dem Haltebügel hängend
montiert werden. Hierzu muss
eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf
geltende Vorschriften zur
Sicherung wie das Anschlagen
eines Sicherungsseiles.

STEHEND: Das Gerät kann
durch aufklappen des Bügels
sicher aufgestellt werden.

BEFESTIGUNG

STROMVERSORGUNG

2.0

2.1

2.2

07

DEUTSCH

DISPLAYMENÜ3.0

Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Up: Scrollen durch das Menü oder
erhöhen von Werten.
Down: Scrollen durch das Menü oder
senken von Werten

BEDIENUNG

MENÜSTRUKTUR3.2

3.1

ADDRESS

AUTO

SPEED

TEMP
TIME

COLOR

CONFIG

DEFAULT

TEST LED

MENÜ

001-512
MODE 1

000-031

INTERN. TEMP
TOTAL RUN TIME

W1/RED

DMX STATUS

RESET

DISPLAY

KEY MODE

TEMP UNIT

FACTORY SETTINGS

ALL ON

W2/GREEN

W1/R1 ON

W4/G1 ON

W7/B1 ON

W3/BLUE

W2/R2 ON

W5/G2 ON

W8/B2 ON

W3/R3 ON

W6/G3 ON

W9/B3 ON

AUTO MODE 1

AUTO RUN SPEED
0-255

VALUE HOLD

ON

LOCK

C

W1

VALUE CLEAR

OFF

UNLOCK

F

W9

0-255
0-255

AUTO MODE 3

AUTO MODE 2

AUTO MODE 4
AUTO MODE 5
AUTO MODE 6

MODE 3

MODE 2

MODE 4
MODE 5
MODE 6

08

DEUTSCH

3.3

3.4

Im Menü ADDRESS wird die DMX-Startadresse des Gerätes
eingestellt.

Im Menü AUTO werden die 6 vorgegebenen Auto-Programme
sowie im Menü SPEED die Geschwindigkeit der Autoprogramme
eingestellt.

DMX512 ADRESSE

ABSPIELEN DER AUTOMATIK PROGRAMME

MENÜ

MENÜ

ADDRESS 001-512

3.5

3.6

Im Menü COLOR wird das Gerät in drei Segmenten anhand der
DMX-Werteskala (0 - 255) auf eine statische Szene eingestellt.

Im Menü TEST LED kann wahlweise das gesamte Gerät oder jedes
der 9 Segmente einzeln auf Funktion geprüft werden.

STATISCHE SZENE EINSTELLEN

TEST MODE

MENÜ

MENÜ

AUTO MODE 1

AUTO MODE 1

AUTO MODE 3

AUTO MODE 2

AUTO MODE 4
AUTO MODE 5
AUTO MODE 6

MODE 3

MODE 2

MODE 4
MODE 5
MODE 6

COLOR W1/RED

W2/GREEN
W3/BLUE

0-255
0-255
0-255

TEST LED ALL ON

W1/R1 ON

W4/G1 ON

W7/B1 ON

W2/R2 ON

W5/G2 ON

W8/B2 ON

W3/R3 ON

W6/G3 ON

W9/B3 ON

09

DEUTSCH

3.7

3.8

3.9

3.10

3.11

Im INFO Menü wird die interne Temperatur oder die Betriebsstun­den des Gerätes angezeigt.

Im Menü DMX STATUS wir das Verhalten bei DMX Signalstörung
festgelegt. Bei HOLD wird der letzte empfangene Wert gehalten,
bei VALUE CLEAR geht das Gerät auf Blackout .

Im Menü Display Mode wird automatisches Abschalten des Dis­plays akiviert.

Im Menüpunkt KEYMODE wird die automatische Tastensperre ak­tiviert oder deaktiviert. Bei aktiver Tastensperre ist zum Entriegeln
ein Doppelklick auf eine Taste notwendig.

Im Menü DEFAULT kann das Gerät auf Werkseinstellungen zurück
gesetzt werden. Alle vorgenommenen Einstellungen und Kalibrie­rungen gehen verloren!

INFO-MENÜ

DMX ERROR

DISPLAY MODE

TASTENSPERRE

SERVICE

MENÜ

MENÜ

MENÜ

MENÜ

MENÜ

INFO

TEMP
TIME

XYZ
XYZ

DMX

DISP MODE

KEYMODE

DEFAULT

HOLD

ON

LOCK

VALUE CLEAR

OFF

UNLOCK

10

DEUTSCH

STEUERUNG MIT DMX512 KONTROLLER

4.0

KANALBELEGUNG

4.1

Hinweis: Dieses Produkt hat verschiedene DMX-Modi.
(siehe auch: Personality)

1 CH MODE

3 CH MODE

4 CH MODE

DMX KANAL

DMX KANAL

DMX KANAL

WERT

WERT

WERT

FUNKTION

FUNKTION

FUNKTION

1

0ó255

STROBE RATE (0 - 30 HZ)

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

FLASH DURATION (0- FULL ON)

3

0ó255

STROBE RATE (0 - 30 HZ)

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

FLASH DURATION (0- FULL ON)

3

0ó255

STROBE RATE (0 - 30 HZ)

4

EFFEKT

0ó5

NO EFFEKT

6ó42

RAMP UP EFFECT

43ó85

RAMP DOWN EFFECT

86ó128

RAMP UP-DOWN EFFECT

129ó171

RANDOM EFFECT

172ó214

LIGHTNING EFFECT

215ó255

SPIKE EFFECT

11

DEUTSCH

6 CH MODE

7 CH MODE

DMX KANAL

DMX KANAL

WERT

WERT

FUNKTION

FUNKTION

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

RED/SEGMENT 1-3 DIMMER (0 - 100%)

3

0ó255

GREEN/SEGMENT 4-6 DIMMER (0 - 100%)

4

0ó255

BLUE/SEGMENT 7-9 DIMMER (0 - 100%)

5

0ó255

FLASH DURATION (0- FULL ON)

6

0ó255

STROBE RATE (0 - 30 HZ)

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

RED/SEGMENT 1-3 DIMMER (0 - 100%)

3

0ó255

GREEN/SEGMENT 4-6 DIMMER (0 - 100%)

4

0ó255

BLUE/SEGMENT 7-9 DIMMER (0 - 100%)

5

0ó255

FLASH DURATION (0- FULL ON)

6

0ó255

STROBE RATE (0 - 30 HZ)

7

EFFEKT

0ó5

NO EFFEKT

6ó42

RAMP UP EFFECT

43ó85

RAMP DOWN EFFECT

86ó128

RAMP UP-DOWN EFFECT

129ó171

RANDOM EFFECT

172ó214

LIGHTNING EFFECT

215ó255

SPIKE EFFECT

12

DEUTSCH

16 CH MODE

DMX KANAL

WERT

FUNKTION

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

RED/SEGMENT 1-3 DIMMER (0 - 100%)

3

0ó255

GREEN/SEGMENT 4-6 DIMMER (0 - 100%)

4

0ó255

BLUE/SEGMENT 7-9 DIMMER (0 - 100%)

5

0ó255

FLASH DURATION (0- FULL ON)

6

0ó255

STROBE RATE (0 - 30 HZ)

7

EFFEKT

0ó5

NO EFFEKT

6ó42

RAMP UP EFFECT

43ó85

RAMP DOWN EFFECT

86ó128

RAMP UP-DOWN EFFECT

129ó171

RANDOM EFFECT

172ó214

LIGHTNING EFFECT

215ó255

SPIKE EFFECT

8

0ó255

RED 1/SEGMENT 1 DIMMER (0 - 100%)

9

0ó255

GREEN 1/SEGMENT 2 DIMMER (0 - 100%)

10

0ó255

BLUE 1/SEGMENT 3 DIMMER (0 - 100%)

11

0ó255

RED 2/SEGMENT 4 DIMMER (0 - 100%)

12

0ó255

GREEN 2/SEGMENT 5 DIMMER (0 - 100%)

13

0ó255

BLUE 2/SEGMENT 6 DIMMER (0 - 100%)

14

0ó255

RED 3/SEGMENT 7 DIMMER (0 - 100%)

15

0ó255

GREEN 3/SEGMENT 8 DIMMER (0 - 100%)

16

0ó255

BLUE 3/SEGMENT 9 DIMMER (0 - 100%)

13

DEUTSCH

PIXEL MODE / 3 CH MODE

PIXEL MODE (WHITE) / 9 CH MODE

DMX KANAL

DMX KANAL

WERT

WERT

FUNKTION

FUNKTION

1

0ó5

BLACKOUT

6ó255

SEGMENT 1

2

0ó5

BLACKOUT

6ó255

SEGMENT 2

3

0ó5

BLACKOUT

6ó255

SEGMENT 3

1

0ó5

BLACKOUT

6ó255

SEGMENT 1

2

0ó5

BLACKOUT

6ó255

SEGMENT 2

3

0ó5

BLACKOUT

6ó255

SEGMENT 3

4

0ó5

BLACKOUT

6ó255

SEGMENT 4

5

0ó5

BLACKOUT

6ó255

SEGMENT 5

6

0ó5

BLACKOUT

6ó255

SEGMENT 6

7

0ó5

BLACKOUT

6ó255

SEGMENT 7

8

0ó5

BLACKOUT

6ó255

SEGMENT 8

9

0ó5

BLACKOUT

6ó255

SEGMENT 9

Im PIXEL-Modus werden einzelne Segmente als Eektpanel angesteuert. Der Output
wird automatisch auf 40% begrenzt um eine Überhitzung der LED´s zu vermeiden. Die
dynamische Temperaturregelung senkt ab 55°C den Output weiter ab. Bei 70°C geht
das Gerät in Protect.

HINWEISE ZUM PIXELMODUS

14

ENGLISH

PRODUCT SPECIFICATIONS

TECHNICAL SPECIFICATION

voltage 100-264VAC 47-63Hz

power consumption 300 Watt / 150 Watt

LEDs 324 x SMD5050 5600K

operation Temperatur 0° - 40°C

protection class IP20

width ??? mm

depth ??? mm

height ??? mm

weight 2,80 kg

1.0

1.1

Peakpower of the fixture used as strobe is higher then the con­tinuous power in pixel or flood mode. In pixel or flood mode, the
forced cooling is limited.

LED´s peakpower in strobemode: 400 W
LED´s continuouspower in pixel/flood: 150 W
Dynamic powerreduction: >55°C
Protect: >70°C

PEAK AND CONTINUOUS POWER

1.2

15

ENGLISH

SAFETY WARNING

This product must be installed by a qualified professional.

All maintenance must be carried out by a qualified electrician.

A minimum distance of 0.5 m must be maintained between the
equipment and a combustible surface.

The product must always be operated in a well ventilated area.

DO NOT stare directly into the LED light source.

Always disconnect the power before carrying out any mainte­nance.

The earth must always be connected to the ground.

Ensure that all parts of the equipment are kept clean and free of
dust.

16

ENGLISH

Only for IP-rated fixtures

The protection level of a housing is set by apllied standards. For
classification there is used the IP-Code. It contains the declaration
„IP“ and two following numbers. The first number charaterises the
protection against harmful eects of solids, the second is rating
the waterprotection.
It is important to distinguish whether incapsulation and harmful
eect! There can be housing that is not capsuled completely but
still avoids harmful eect of solids or water.

PROTECTION EXAMPLES:

IP20: Protection against intruding objects >12,5mm „Fingerpro-

tected“; No Waterproofment

TYPICAL PROTECTION FOR INDOOR USE FIXTURES

IP33: Protection against intruding objects >2,5mm; Falling water

within an angle of 60° has no harmful eect

TYPICAL PROTECTION OF LED-LIGHTS USING RECESSED POW­ERCON AND DMX SOCKET. This protection is linked to the mount-

ing position of the fixture and always refers to typical mounting
situation like a Floorspot used standing on the ground.

IP54: complete protection against solids and low-pressure water
from any side

THIS TYPE OF FIXTURES CAN BE USED UNDER NORMAL OUT­DOOR CONDITIONS

IP65: shielded againts dust and pressurized water from any side-
TYPICAL PROTECTION FOR OUTDOOR RATED EVENTFIXTURES
USING WATERPROOFED POWER AND SIGNAL LINK

IP67: shielded against dust and protected for accidential briefly

submerge

PROTECTION AGAINST ACCIDENTIAL SUBMERGING ON TEMPO­RARY FLOODED AREA

PROTECTION AGAINST SOLIDS AND WATER

1.3

17

ENGLISH

TEMPORARY USE

Eventequipment is designed for temporary use. This are typical
purpose as concerts, festivals, theatre, clubs and disco use and
referable venues.
Longterm use, specially under outdoorconditions and fixed out­door installation can bring damage in aging materials and aect
the coated surface. Sealings as well as cables are made from
rubber material and will age by longterm UV-emission as sunlight
and should be checked frequently.

LIMITATIONS OF IP PROTECTION

IP-Rating doesn´t mean unlimited outdoor use and protection
against any kind of enviromental influence! Especially sunlight and
included UV will bring accelarated aging.
Some fixtures need special parts or processes to fit the rated
IP-Protection, like mounting covers or caps or similar.
Sealings and other plastic or rubber materials are aging parts.
They have to be checked frequently to ensure the protection and
safety of the fixtures.
Also specified torque of srews can eect protection!

18

ENGLISH

INSTALLATION

220~240V: 10 units may be connected in series
110~120V: 5 units may be connected in series

NOTE!

If the signal cable is over 60 m between the DMX512 controller
and fixture or beween two fixtures, then a DMX signal amplifier is
needed as well.

NOTE!

The LED MODULE can be mounted at any angle and in any position.
It is possible to further adjust the angle of the LED MODULE using
the two adjustment knobs located on the side of the fixture.

Hanging: TThe fixture can be
mounted in a hanging position
using the supporting bracket.
The bracket should be secured
to the mounting truss or struc­ture using a standard mount­ing clamp. Please note that
when hanging the unit a safety
cable should also be used.

UPRIGHT: The fixture can
be mounted in an upright
or sitting position using the
supporting brackets.

MOUNTING

POWER CONNECTIONS

2.0

2.1

2.2

19

ENGLISH

DISPLAY PANEL OPERATION3.0

Menu: back
Enter: enter
Up: up
Down: down

DISPLAY OPERATION

MENU MAP3.2

3.1

ADDRESS

AUTO

SPEED

TEMP
TIME

COLOR

CONFIG

DEFAULT

TEST LED

MENU

001-512
MODE 1

000-031

INTERN. TEMP
TOTAL RUN TIME

W1/RED

DMX STATUS

RESET

DISPLAY

KEY MODE

TEMP UNIT

FACTORY SETTINGS

ALL ON

W2/GREEN

W1/R1 ON

W4/G1 ON

W7/B1 ON

W3/BLUE

W2/R2 ON

W5/G2 ON

W8/B2 ON

W3/R3 ON

W6/G3 ON

W9/B3 ON

AUTO MODE 1

AUTO RUN SPEED
0-255

VALUE HOLD

ON

LOCK

C

W1

VALUE CLEAR

OFF

UNLOCK

F

W9

0-255
0-255

AUTO MODE 3

AUTO MODE 2

AUTO MODE 4
AUTO MODE 5
AUTO MODE 6

MODE 3

MODE 2

MODE 4
MODE 5
MODE 6

20

ENGLISH

3.3

3.4

In ADDRESS menu the DMX-adress is set.

In AUTO the 6 preprogrammed Auto-Programms can be selected
and in SPEED mode the programspeed is set.

DMX512 ADRESS

AUTOPROGRAMS

MENU

MENU

ADDRESS 001-512

3.5

3.6

In COLOR menu the fixture can be controlled manually by dimming
three individual segments (0 - 255).

In TEST LED the fixture can be testet by dimming the full fixture at
once or checking the nine individual segments.

STATIC MODE

TEST MODE

MENU

MENU

AUTO MODE 1

AUTO MODE 1

AUTO MODE 3

AUTO MODE 2

AUTO MODE 4
AUTO MODE 5
AUTO MODE 6

MODE 3

MODE 2

MODE 4
MODE 5
MODE 6

COLOR W1/RED

W2/GREEN
W3/BLUE

0-255
0-255
0-255

TEST LED ALL ON

W1/R1 ON

W4/G1 ON

W7/B1 ON

W2/R2 ON

W5/G2 ON

W8/B2 ON

W3/R3 ON

W6/G3 ON

W9/B3 ON

21

ENGLISH

3.7

3.8

3.9

3.10

3.11

INFO menu will show the fixture temperature or the fixtures

overall runtime.

In DMX STATUS menu the the fixture is set to HOLD last value or
go to blackout by setting VALUE CLEAR in case of loss of DMX
signal.

In DISPLAY MODE the display turn o after timer is activated.

In KEYMODE the auto-lock of the display is enabled or disabled. If
enabled, there is need for doubleclick to unlock.

In DEFAULT the fixture will be reset to factory settings.
All usercalibrations will be lost!

INFO

DMX ERROR

DISPLAY

KEY LOCK

SERVICE

MENU

MENU

MENU

MENU

MENU

INFO

TEMP
TIME

XYZ
XYZ

DMX

DISP MODE

KEYMODE

DEFAULT

HOLD

ON

LOCK

VALUE CLEAR

OFF

UNLOCK

22

ENGLISH

USING DMX512 CONTROLLER4.0

CHANNEL ASSIGNMENT

4.1

Note: This product have dierent DMX512 channel configuration.
See Personality.

1 CH MODE

3 CH MODE

4 CH MODE

DMX CHANNEL

DMX CHANNEL

DMX CHANNEL

VALUE

VALUE

VALUE

FUNCTION

FUNCTION

FUNCTION

1

0ó255

STROBE RATE (0 - 30 HZ)

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

FLASH DURATION (0- FULL ON)

3

0ó255

STROBE RATE (0 - 30 HZ)

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

FLASH DURATION (0- FULL ON)

3

0ó255

STROBE RATE (0 - 30 HZ)

4

EFFEKT

0ó5

NO EFFEKT

6ó42

RAMP UP EFFECT

43ó85

RAMP DOWN EFFECT

86ó128

RAMP UP-DOWN EFFECT

129ó171

RANDOM EFFECT

172ó214

LIGHTNING EFFECT

215ó255

SPIKE EFFECT

23

ENGLISH

6 CH MODE

7 CH MODE

DMX CHANNEL

DMX CHANNEL

VALUE

VALUE

FUNCTION

FUNCTION

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

RED/SEGMENT 1-3 DIMMER (0 - 100%)

3

0ó255

GREEN/SEGMENT 4-6 DIMMER (0 - 100%)

4

0ó255

BLUE/SEGMENT 7-9 DIMMER (0 - 100%)

5

0ó255

FLASH DURATION (0- FULL ON)

6

0ó255

STROBE RATE (0 - 30 HZ)

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

RED/SEGMENT 1-3 DIMMER (0 - 100%)

3

0ó255

GREEN/SEGMENT 4-6 DIMMER (0 - 100%)

4

0ó255

BLUE/SEGMENT 7-9 DIMMER (0 - 100%)

5

0ó255

FLASH DURATION (0- FULL ON)

6

0ó255

STROBE RATE (0 - 30 HZ)

7

EFFEKT

0ó5

NO EFFEKT

6ó42

RAMP UP EFFECT

43ó85

RAMP DOWN EFFECT

86ó128

RAMP UP-DOWN EFFECT

129ó171

RANDOM EFFECT

172ó214

LIGHTNING EFFECT

215ó255

SPIKE EFFECT

24

ENGLISH

16 CH MODE

DMX CHANNEL VALUE

FUNCTION

1

0ó255

MASTER DIMMER (0 - 100%)

2

0ó255

RED/SEGMENT 1-3 DIMMER (0 - 100%)

3

0ó255

GREEN/SEGMENT 4-6 DIMMER (0 - 100%)

4

0ó255

BLUE/SEGMENT 7-9 DIMMER (0 - 100%)

5

0ó255

FLASH DURATION (0- FULL ON)

6

0ó255

STROBE RATE (0 - 30 HZ)

7

EFFEKT

0ó5

NO EFFEKT

6ó42

RAMP UP EFFECT

43ó85

RAMP DOWN EFFECT

86ó128

RAMP UP-DOWN EFFECT

129ó171

RANDOM EFFECT

172ó214

LIGHTNING EFFECT

215ó255

SPIKE EFFECT

8

0ó255

RED 1/SEGMENT 1 DIMMER (0 - 100%)

9

0ó255

GREEN 1/SEGMENT 2 DIMMER (0 - 100%)

10

0ó255

BLUE 1/SEGMENT 3 DIMMER (0 - 100%)

11

0ó255

RED 2/SEGMENT 4 DIMMER (0 - 100%)

12

0ó255

GREEN 2/SEGMENT 5 DIMMER (0 - 100%)

13

0ó255

BLUE 2/SEGMENT 6 DIMMER (0 - 100%)

14

0ó255

RED 3/SEGMENT 7 DIMMER (0 - 100%)

15

0ó255

GREEN 3/SEGMENT 8 DIMMER (0 - 100%)

16

0ó255

BLUE 3/SEGMENT 9 DIMMER (0 - 100%)

25

ENGLISH

PIXEL MODE / 3 CH MODE

PIXEL MODE (WHITE) / 9 CH MODE

DMX CHANNEL

DMX CHANNEL

VALUE

VALUE

FUNCTION

FUNCTION

1

0ó5

BLACKOUT

6ó255

SEGMENT 1

2

0ó5

BLACKOUT

6ó255

SEGMENT 2

3

0ó5

BLACKOUT

6ó255

SEGMENT 3

1

0ó5

BLACKOUT

6ó255

SEGMENT 1

2

0ó5

BLACKOUT

6ó255

SEGMENT 2

3

0ó5

BLACKOUT

6ó255

SEGMENT 3

4

0ó5

BLACKOUT

6ó255

SEGMENT 4

5

0ó5

BLACKOUT

6ó255

SEGMENT 5

6

0ó5

BLACKOUT

6ó255

SEGMENT 6

7

0ó5

BLACKOUT

6ó255

SEGMENT 7

8

0ó5

BLACKOUT

6ó255

SEGMENT 8

9

0ó5

BLACKOUT

6ó255

SEGMENT 9

Using PIXEL-MODE the fixtures segments are controlled as eect-panel. The Output is
limited to 40% automatically to prevent overheating of the LED´s. The dynamic tempe­raturecontrol will reduce output at operating temperature of 55°C and go to protect at
70°C.

PIXELMODE OPERATION NOTE

WWW.EXPOLITE-LED.DE
