Expolite POURLED MC60, LED25100 User Manual [en, de]

01

DEUTSCH

TOURLED MC60

BEDIENUNGSANLEITUNG
FÜR LED25100

USER MANUAL
FOR LED25100

TOURLED MC60

02

DEUTSCH

PRODUKTEIGENSCHAFTEN

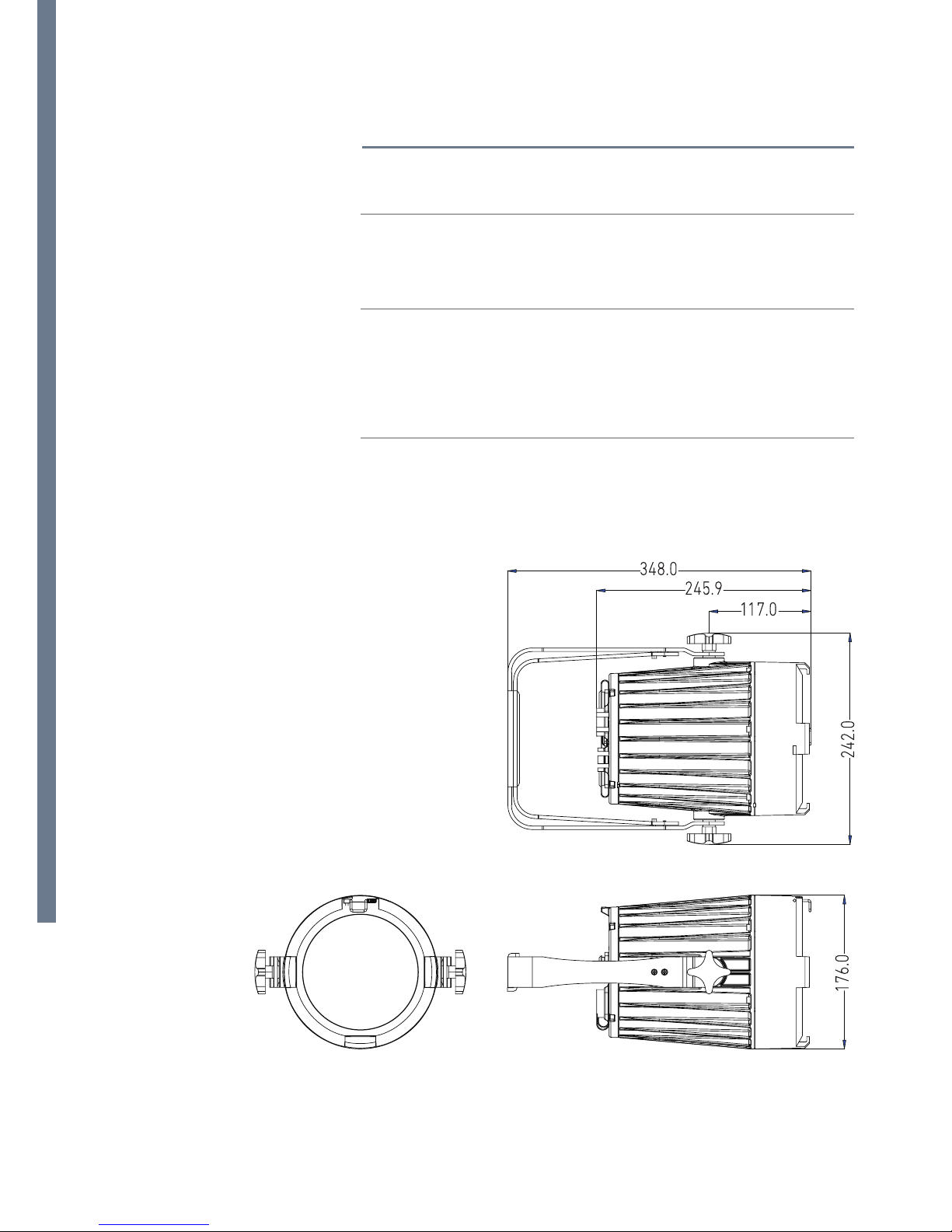

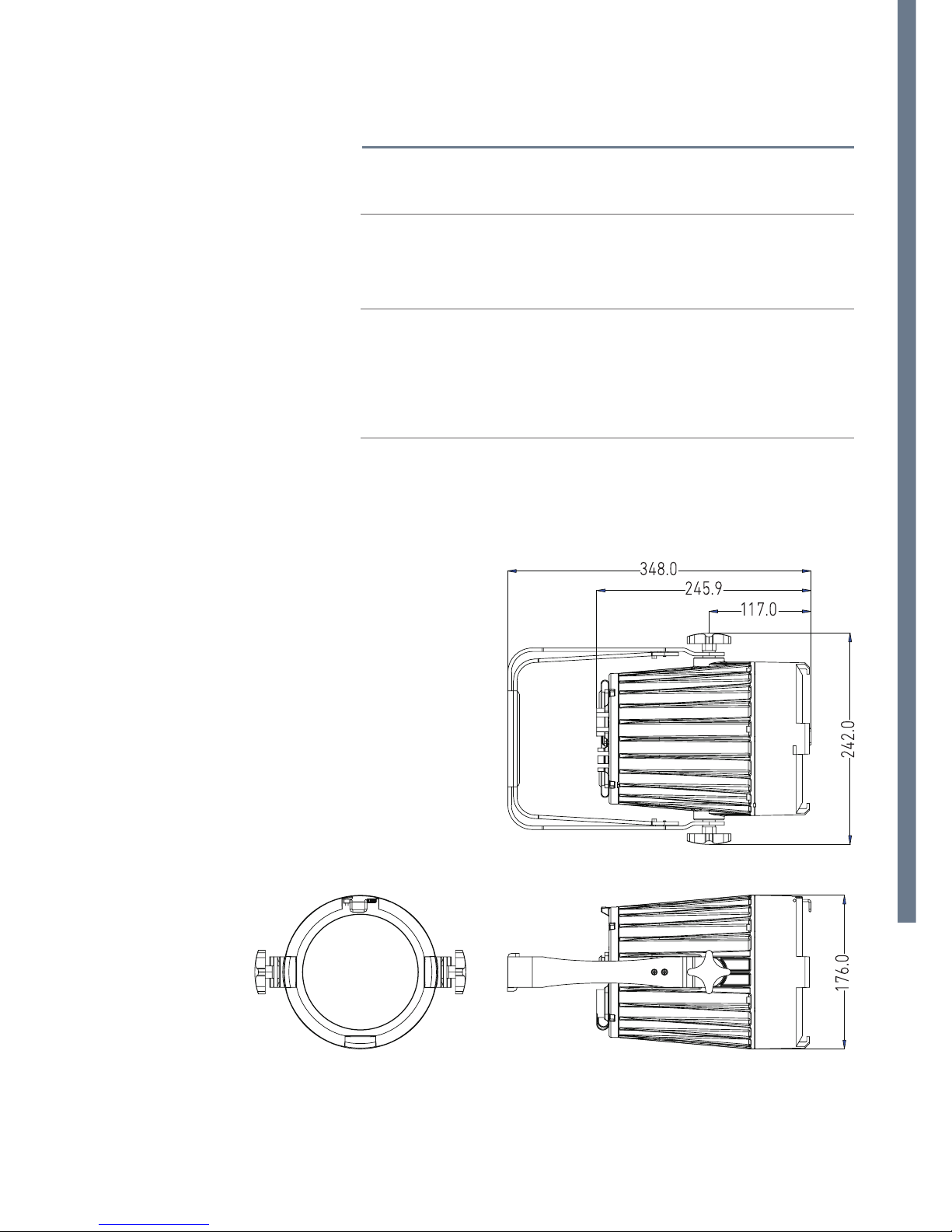

TECHNISCHE DATEN

Spannung 100-240V AC @ 50/60Hz

Leistungsaufnahme 85 Watt

Betriebstemperatur -20° - 45°C

Breite 348 mm

Tiefe 176 mm

Höhe 242 mm

Gewicht 5,40 kg

1.0

1.1

03

DEUTSCH

SICHERHEITSHINWEISE

Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert
werden.

Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften
vorgenommen werden.

Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss
eingehalten werden.

Das Produkt darf nur in gut belüftetenRäumen betrieben werden.

Nie direkt in die Lichtquelle schauen.

Immer die Spannungsversorgung trennen bevor Arbeiten an dem
Gerät durchgeführt werden.

Der Schutzleiter muss immer verbunden sein.

Es muss Gewährleistet werden, dass das Gerät nicht verschmutzt
ist.

ACHTUNG: ERSTICKUNGSGEFAHR DURCH KUNSTSTOFFTÜTEN

04

DEUTSCH

INSTALLATION

Bei 220~240V: maximal 20 Geräte in Reihe
Bei 110~120V: maximal 10 Geräte in Reihe

HINWEIS!

Wenn das Signalkabel zwischen dem DMX-Kontroller und den
Geräten sowie zwischen den einzelnen Geräten eine Länge von
60 m übersteigt, kann es zu Signalstörungen kommen. In diesem
Fall wird ein Signalverstärker empfohlen.

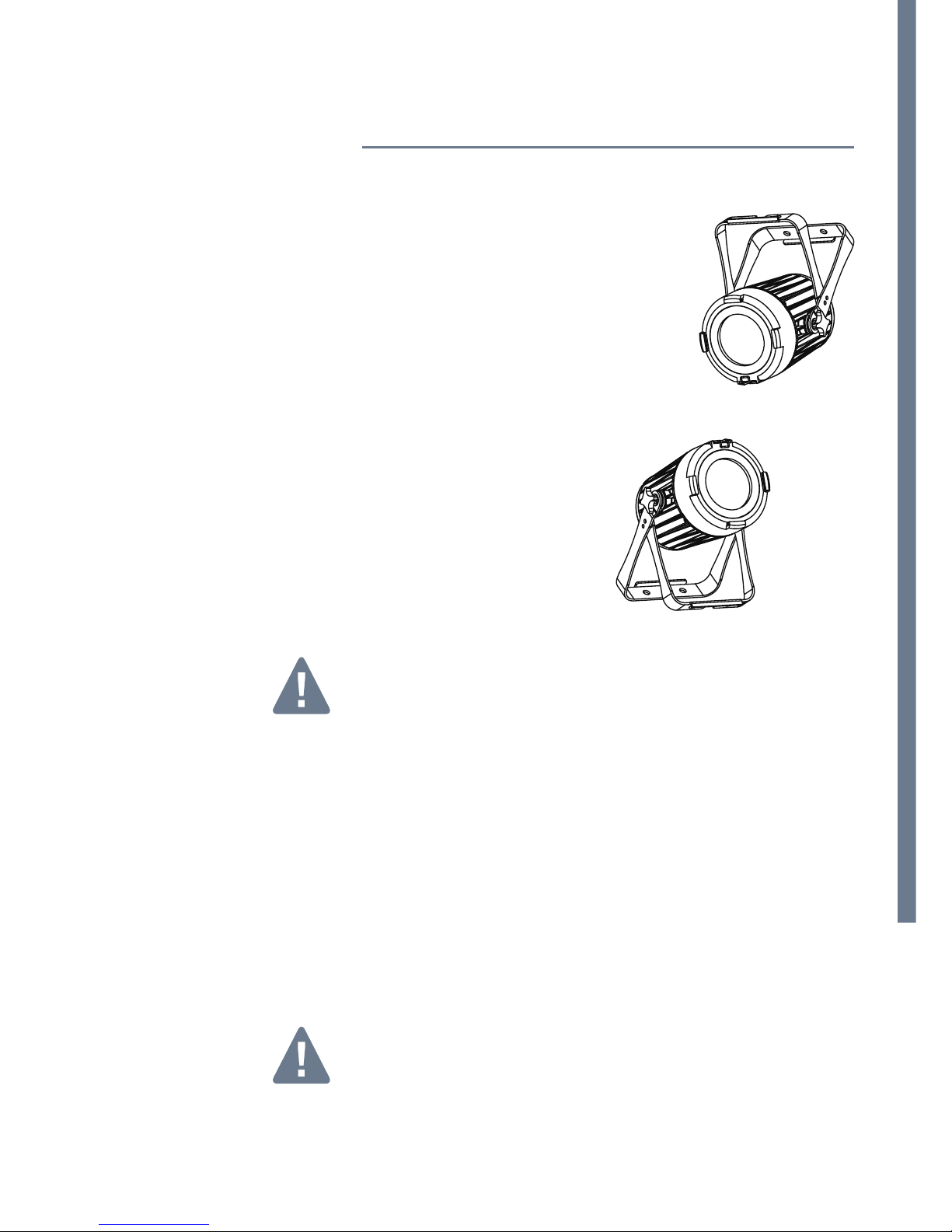

HÄNGEND: Das Gerät kann
an dem Haltebügel hängend
montiert werden. Hierzu muss
eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf
geltende Vorschriften zur
Sicherung wie das Anschlagen
eines Sicherungsseiles.

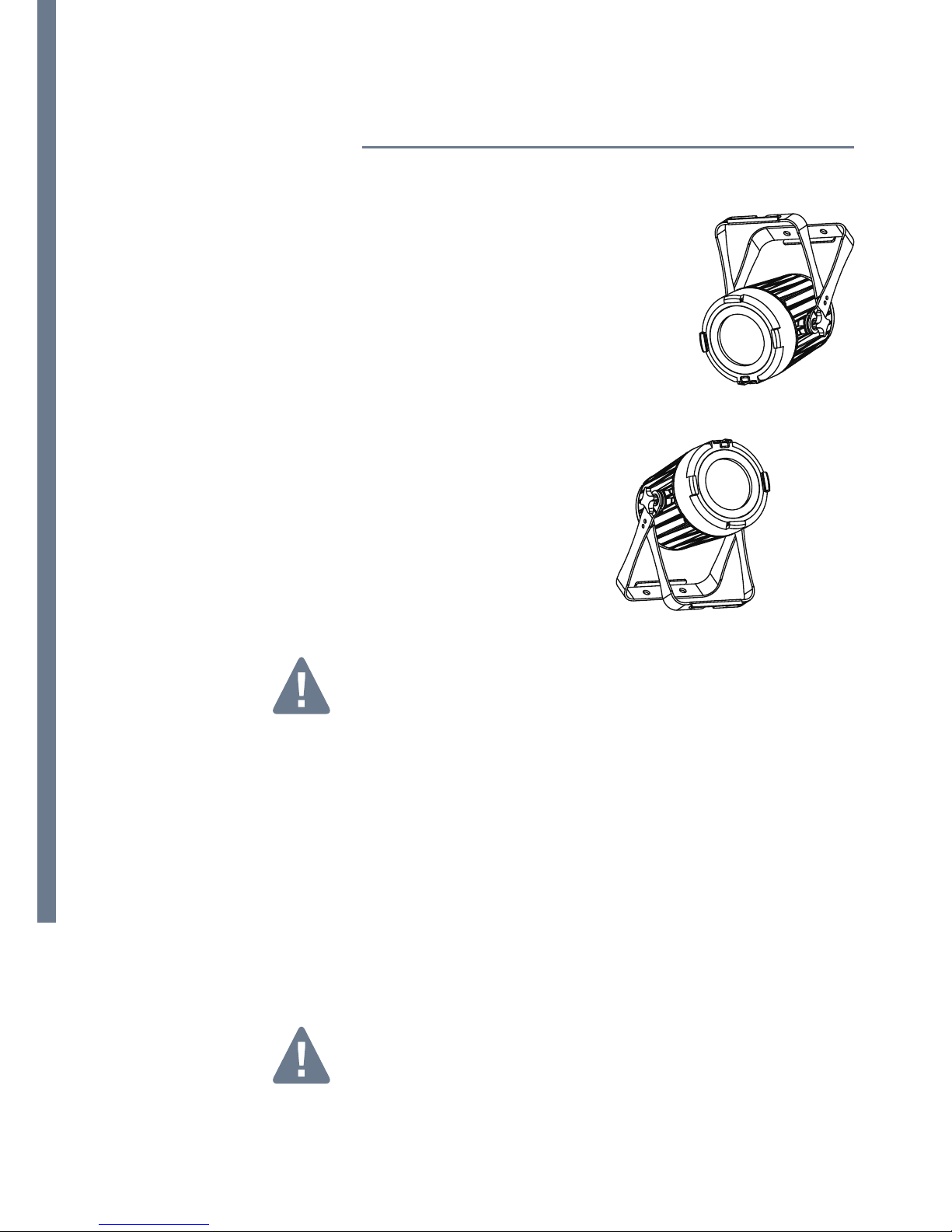

STEHEND: Das Gerät kann
durch aufklappen des Bügels
sicher aufgestellt werden.

ACHTUNG HINWEIS!

Das LED-Modul kann in jeder beliebigen Position montiert werden.
Die Neigung im Bügel kann bequem durch lösen der Arretierungs­schraube verstellt werden.

BEFESTIGUNG

STROMVERSORGUNG

2.0

2.1

2.3

05

DEUTSCH

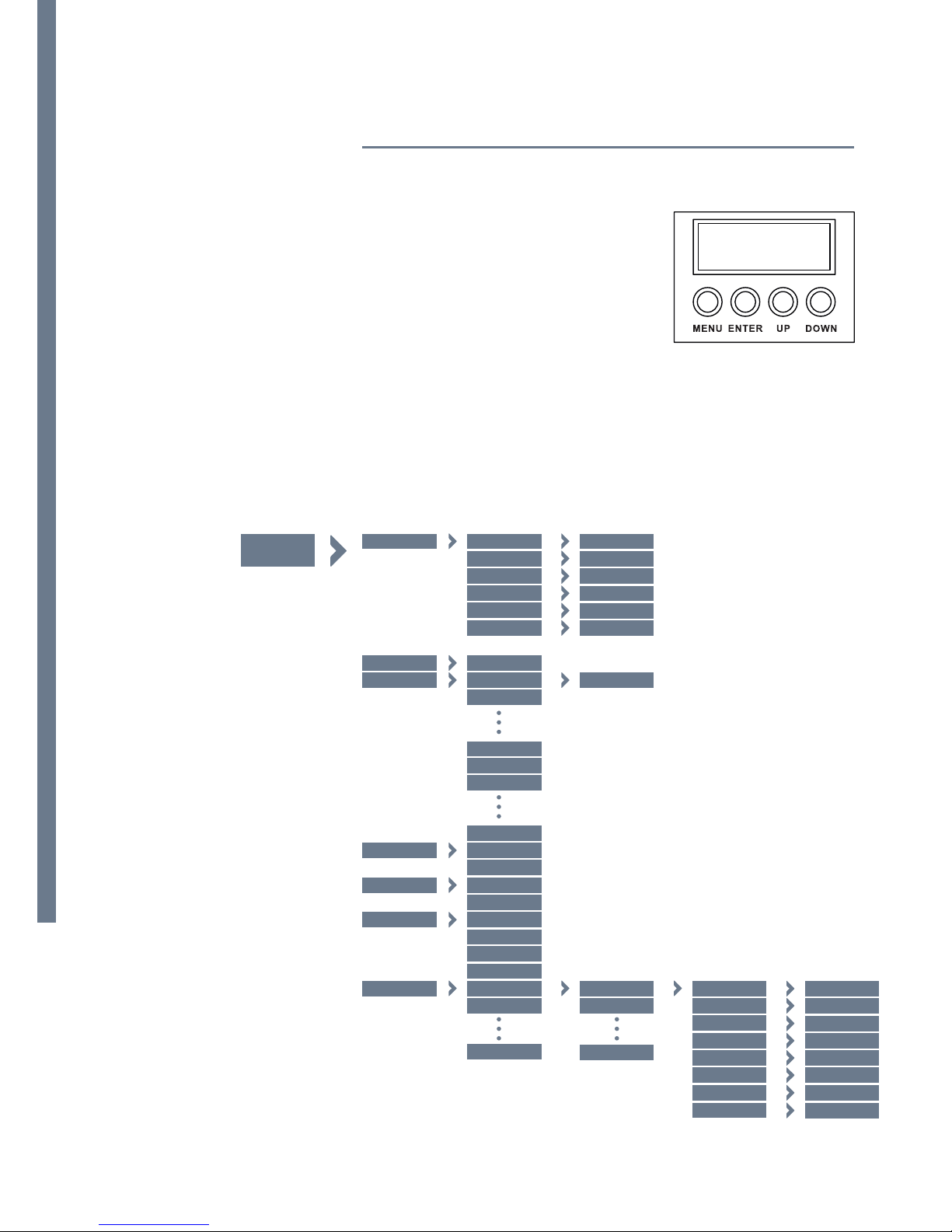

DISPLAYMENÜ3.0

Menu: Weiter zum nächsten Menü.
Enter: Auswahl des aktuellen Punktes.
Down: Scrollen durch das Menü oder
senken von Werten
Up: Scrollen durch das Menü oder
erhöhen von Werten.

BEDIENUNG

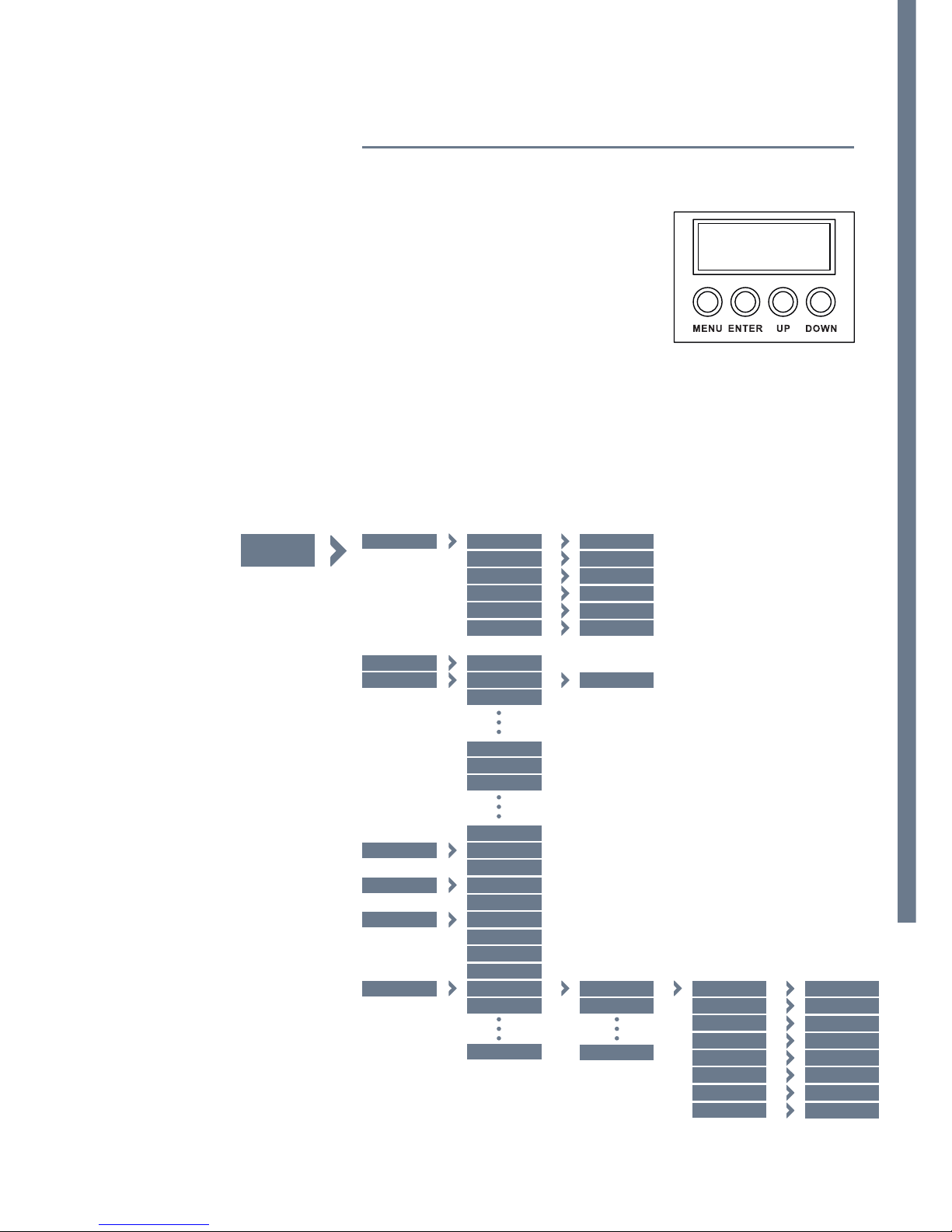

MENÜSTRUKTUR3.2

3.1

STATIC

ADRESS

RUN MODE

ZOOM MODE

EDIT

PERSONALITY

AUTOPROGR.

MENÜ

RED

0-512

DMX

ZM 1

PROGRAMM 01

HSIC

TOUR

SLAVE

ZM 2

PROGRAMM 02

PROGRAMM 10

SSP

TR16

AUTO. 01 P. (0-255)

SCENE 01
SCENE 02

SCENE 30

AUTO. 02

AUTO. 10

PR. 10

PR. 01
PR. 02

R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)

GREEN

STROBE

BLUE
WHITE
ZOOM

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)
T. ( 0-255)
F. ( 0-255)

GREEN

STROBE
TIME
FADE

BLUE
WHITE
ZOOM

06

DEUTSCH

3.3

SETTING

KEY

INFO

CALIB. C

****

ON

VERSION

****

WT. 01
WT. 02

WT. 12

OFF

WHITE

****
****

OFF

OFF

SAVE

600 HZ

3200 K

2000 HZ

5600 K
NORMAL

6000 HZ

BLACK

1200 HZ

4200 K

2400 HZ

25000 HZ

RGB

DIM 1

DIM 3

UC

DIM 2

DIM 4

SEND

UPLOAD
RESET
COLOR

DIMMER

DMX ERROR

PVM

FULL POWER CCT

Im Menü STATIC wird aus den Farbwerten sowie Zoom und Strobe
anhand der DMX-Werteskala (0 - 255) eine statische Szene einge­stellt.

STATISCHE FARBE EINSTELLEN

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)

GREEN
BLUE
WHITE

RGBW

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)

GREEN
BLUE

STATIC

MENÜ

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)

GREEN

STROBE

BLUE
WHITE
ZOOM

07

DEUTSCH

3.5

3.6

3.4

Im Menü AUTO PROGRAM werden die 10 vorgegebenen Auto-Pro­gramme sowie die 10 editierbaren Benutzer­definierten Programme aktiviert.
Für Benutzerdefinierte Programme PR01- PR10 siehe auch EDIT.

Im RUN-MODE Menü wird die Betriebsweise des Gerätes
festgelegt.

DMX: Das Gerät reagiert auf Eingaben durch einen DMX-Kontroller.
SLAVE: Das Gerät folgt einem Gerät im Static oder Auto Mode,

wenn es durch XLR-Kabel verbunden ist.

Hinweis: Geräte im Auto oder Static Mode senden Signale auf
den XLR-Anschlüssen und können DMX stören.

Im Menü ADDRESS wird die DMX-Startadresse des Gerätes einge­stellt.

ABSPIELEN DER AUTOMATIK PROGRAMME

RUN MODE

DMX512 ADRESSE

MENÜ

MENÜ

MENÜ

ADRESS 0-512

AUTOPROGR.

AUTO. 01 P. (0-255)
AUTO. 02

AUTO. 10

PR. 10

PR. 01
PR. 02

RUN MODE DMX

SLAVE

08

DEUTSCH

3.7

3.8

3.9

ZOOM MODE 1 fährt schnelle Zoombewegungen.

Empfohlen bei Temperaturen > 0°C

ZOOM MODE 2 fährt langsame Zoombewegungen.
Empfohlen bei Temperaturen < 0°C

Im Menü PERSONALITY wird die gewünschte DMX-Kanalbelegung
eingestellt.

Schrittweise Programmierung des Custom-Stand-Alone Program­mes bis zu 30 Steps.

HINWEIS: FÜR WENIGER ALS 30 SCHRITTE MUSS DIE TIME DES
LETZTEN SCHRITTES AUF 0 GESETZT WERDEN.

Beispiel für Time-Settings eines Stand-Alone Programmes mit 3
Schritten

Step 1 Time = 4 Use = Yes
Step 2 Time = 5 Use = Yes
Step 3 Time = 0 Use = Yes

ZOOM MODE

DMX PERSONALITY

EDITIEREN BENUTZERDEFINIERTER PROGRAMME

MENÜ

MENÜ

MENÜ

ZOOM MODE

ZM 1
ZM 2

PERSONALITY

HSIC

TOUR

SSP

TR16

EDIT

PROGRAMM 01
PROGRAMM 02

PROGRAMM 10

SCENE 01
SCENE 02

SCENE 30

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)
T. ( 0-255)
F. ( 0-255)

GREEN

STROBE
TIME
FADE

BLUE
WHITE
ZOOM

09

DEUTSCH

3.10

Im Menü SETTING werden Geräteeinstellungen vorgenommen..

Mit UPLOAD werden die Einstellungen an verbundene SLAVE
Geräte übertragen.

RESET stellt die Werkseinstellungen wieder her.

Hinweis: [UC]\[RGBW]\[CALIB.C] können nicht reseted werden.

COLOR aktiviert oder deaktiviert die Farbkalibrierung. Wenn RGBW

ausgewählt ist, wird bei RGB = 255,255,255 die kalibirierte Farbe
dargestellt.

Mit der Einstellung UC wird eine Werkskalibrierung geladen,
die Geräte verschiedener Generationen und Binnings abgleicht.
(Uniform Color)

Mit den Einstellungen [DIM1], [DIM2], [DIM3] oder [DIM4] wird das
Dimmverhalten gesteuert. Es stehen verschiedene Halogensimu­lationen zur Verfügung.

Im Menüpunkt DMX ERROR wird mit [SAVE] oder [BLACK] fest-
gelegt, wie das Gerät sich bei Störung des DMX-Signals verhalten
soll.

PWM RATE legt die PWM refresh Rate fest:
<600Hz>; <1200Hz>; <2000Hz>; <4000Hz>; <25000Hz>

HINWEIS: JE HÖHER DIE REFRESHRATE EINGESTELLT WIRD,
DESTO GERINGER WIRD DIE GREYRATE.

FULL POWER CCT legt die Farbtemperatur fest:

<3200K>; <4200K>; <5600K>; <NORMAL>.

GERÄTEEINSTELLUNGEN

MENÜ

SETTING

**** ****

****
OFF

OFF

SAVE

600 HZ

3200 K

2000 HZ

5600 K
NORMAL

6000 HZ

BLACK

1200 HZ

4200 K

2400 HZ

25000 HZ

RGB

DIM 1

DIM 3

UC

DIM 2

DIM 4

SEND

UPLOAD
RESET
COLOR

DIMMER

DMX ERROR

PVM

FULL POWER CCT

10

DEUTSCH

PASSWORTSCHUTZ

INFO-MENÜ

BALANCE UND KORREKTUREINSTELLUNGEN
IM DISPLAYMENÜ

3.11

3.13

3.12

Im Menü unter KEY wird eingestellt, ob eine Passworteingabe für
Menüänderungen abgefragt wird. Bei ON sperrt sich das Menü
nach 30 Sekunden oder beim Einschalten des Gerätes.

HINWEIS: DAS WERKSEITIGE PASSWORT LAUTET:
UP+DOWN+UP+DOWN+ENTER

Im INFO Menü wird der Firmwarestand des Gerätes angezeigt.

Im MENU unter CALIB.C in die Korrektureinstellungen gehen.
Password < UP + DOWN + UP + DOWN+ENTER >

Im CALIB.C sind 12 vorprogrammierte Farbtemperaturen hinter­legt. Diese werden aus den Werte RED, GREEN, BLUE & WHITE
gemischt und können je nach DMX-Modus als Makro abgerufen
werden. (HSIC: Ch5; TOUR: Ch6; TR16: Ch11)

Im RGBW Untermenü wird ein weiß anhand der Werte RGB hin­terlegt.

MENÜ

MENÜ

MENÜ

KEY ON

OFF

CALIB. C

****

WT. 01
WT. 02

WT. 12

WHITE

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)

GREEN
BLUE
WHITE

RGBW

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)

GREEN
BLUE

INFO VERSION

11

DEUTSCH

STEUERUNG MIT DMX512 KONTROLLER

4.0

KANALBELEGUNG

4.1

HSIC

DMX KANAL

WERT

FUNKTION

1

0ó255

INTENSITY

2

0ó255

HUE

3

0ó255

HUE FINE

4

0ó255

SATURATION

5

CCT

0ó10

NO FUNCTION

11ó30

2700K

31ó50

3000K

51ó70

3200K

71ó90

3500K

91ó110

4000K

111ó130

4200K

131ó150

4500K

151ó170

5600K

171ó190

6000K

191ó210

6500K

211ó230

7200K

231ó255

8000K

6

STROBE

0ó9

NO FUNCTION

10ó99

STROBE FROM SLOW TO FAST 0 - 25Hz

100ó109

NO FUNCTION

110ó179

LIGHTNING STROBE

180ó189

NO FUNCTION

190ó255

RANDOM SROBE

7

0ó255

ZOOM

8

0ó200

NO FUNCTION

201ó220

ZOOM RESET

221ó255

FUNCTION

9

DIMMER SPEED

0ó9

RESET DIMMER SPEED FROM DISPLAY MENU

10ó29

OFF

30ó69

DIM1

70ó129

DIM2

130ó189

DIM3

190ó255

DIM4

12

DEUTSCH

SSP

DMX KANAL

WERT

FUNKTION

1

0ó255

MASTER DIMMER

2

0ó255

RED

3

0ó255

GREEN

4

0ó255

BLUE

5

0ó255

WHITE

6

STROBE

0ó9

NO FUNCTION

10ó99

STROBE FROM SLOW TO FAST 0 - 25Hz

100ó109

NO FUNCTION

110ó179

LIGHTNING STROBE

180ó189

NO FUNCTION

190ó255

RANDOM SROBE

7

0ó255

ZOOM

8

0ó200

NO FUNCTION

201ó220

ZOOM RESET

221ó255

FUNCTION

9

DIMMER SPEED

0ó9

RESET DIMMER SPEED FROM DISPLAY MENU

10ó29

OFF

30ó69

DIM1

70ó129

DIM2

130ó189

DIM3

190ó255

DIM4

13

DEUTSCH

TOUR

DMX KANAL

WERT

FUNKTION

1

0ó255

MASTER DIMMER

2

0ó255

RED

3

0ó255

GREEN

4

0ó255

BLUE

5

0ó255

WHITE

6

COLOR MARCOS

0ó10

NO FUNCTION

11ó30

RED 100%GREEN UP / BLUE 0%

31ó50

RED DOWN / GREEN 100% / BLUE 0%

51ó70

RED 0% / GREEN 100% / BLUE UP

71ó90

RED 0% / GREEN DOWN / BLUE 100%

91ó110

RED UP / GREEN 0% / BLUE 100%

111ó130

RED 100% / GREEN 0% / BLUE DOWN

131ó150

RED 100% / GREEN UP / BLUE UP

151ó170

RED DOWN / GREEN DOWN / BLUE 100%

171ó195

ALL LEDS AT FULL OUTPUT

196ó200

2700K

201ó205

3000K

206ó210

3200K

211ó215

3500K

216ó220

4000K

221ó225

4200K

226ó230

4500K

231ó235

5600K

236ó240

6000K

241ó245

6500K

246ó250

7200K

251ó255

8000K

7

STROBE

0ó9

NO FUNCTION

10ó99

STROBE FROM SLOW TO FAST 0 - 25Hz

100ó109

NO FUNCTION

110ó179

LIGHTNING STROBE

180ó189

NO FUNCTION

190ó255

RANDOM SROBE

14

DEUTSCH

8

AUTO

0ó40

NO FUNCTION

41ó50

ATUO1

51ó60

ATUO2

61ó70

ATUO3

71ó80

ATUO4

81ó90

ATUO5

91ó100

ATUO6

101ó110

ATUO7

111ó120

ATUO8

121ó130

ATUO9

131ó140

ATUO10

141ó150

PROGRAM1

151ó160

PROGRAM2

161ó170

PROGRAM3

171ó180

PROGRAM4

181ó190

PROGRAM5

191ó200

PROGRAM6

201ó210

PROGRAM7

211ó220

PROGRAM8

221ó230

PROGRAM9

231ó255

PROGRAM10

9

0ó255

AUTO SPEED ADJUSTMENT

10

0ó255

ZOOM

11

0ó200

NO FUNCTION

201ó220

ZOOM RESET

221ó255

NO FUNCTION

12

DIMMER SPEED

0ó9

PRESET DIMMER SPEED FROM DISPLAY MENU

10ó29

OFF

30ó69

DIM1

70ó129

DIM2

130ó189

DIM3

190ó255

DIM4

DMX KANAL

WERT

FUNKTION

15

DEUTSCH

TR16

DMX KANAL

WERT

FUNKTION

1

0ó255

MASTER DIMMER

2

0ó255

MASTER DIMMER FINE

3

0ó255

RED

4

0ó255

RED FINE

5

0ó255

GREEN

6

0ó255

GREEN FINE

7

0ó255

BLUE

8

0ó255

BLUE FINE

9

0ó255

WHITE

10

0ó255

WHITE FINE

11

COLOR MARCOS

0ó10

NO FUNCTION

11ó30

RED 100% / GREEN UP / BLUE 0%

31ó50

RED DOWN / GREEN 100% / BLUE 0%

51ó70

RED 0% / GREEN 100% / BLUE UP

71ó90

RED 0% / GREEN DOWN / BLUE 100%

91ó110

RED UP / GREEN 0% / BLUE 100%

111ó130

RED 100% / GREEN 0% / BLUE DOWN

131ó150

RED 100% / GREEN UP / BLUE UP

151ó170

RED DOWN / GREEN DOWN / BLUE 100%

171ó195

ALL LEDS AT FULL OUTPUT

196ó200

2700K

201ó205

3000K

206ó210

3200K

211ó215

3500K

216ó220

4000K

221ó225

4200K

226ó230

4500K

231ó235

5600K

236ó240

6000K

241ó245

6500K

246ó250

7200K

251ó255

8000K

12

STROBE

0ó9

NO FUNCTION

10ó99

STROBE FROM SLOW TO FAST 0 - 25Hz

100ó109

NO FUNCTION

110ó179

LIGHTNING STROBE

180ó189

NO FUNCTION

190ó255

RANDOM SROBE

16

DEUTSCH

13

AUTO

0ó40

NO FUNCTION

41ó50

ATUO1

51ó60

ATUO2

61ó70

ATUO3

71ó80

ATUO4

81ó90

ATUO5

91ó100

ATUO6

101ó110

ATUO7

111ó120

ATUO8

121ó130

ATUO9

131ó140

ATUO10

141ó150

PROGRAM1

151ó160

PROGRAM2

161ó170

PROGRAM3

171ó180

PROGRAM4

181ó190

PROGRAM5

191ó200

PROGRAM6

201ó210

PROGRAM7

211ó220

PROGRAM8

221ó230

PROGRAM9

231ó255

PROGRAM10

14

0ó255

AUTO SPEED ADJUSTMENT

15

0ó255

ZOOM

16

0ó200

NO FUNCTION

201ó220

ZOOM RESET

221ó255

NO FUNCTION

17

DIMMER SPEED

0ó9

PRESET DIMMER SPEED FROM DISPLAY MENU

10ó29

OFF

30ó69

DIM1

70ó129

DIM2

130ó189

DIM3

190ó255

DIM4

DMX KANAL

WERT

FUNKTION

17

ENGLISH

PRODUCT SPECIFICATIONS

TECHNICAL SPECIFICATION

voltage 100-240V AC @ 50/60Hz

power consumption 85 Watt

Operation Temperatur -20° - 45°C

width 348 mm

depth 176 mm

height 242 mm

weight 5,40 kg

1.0

1.1

18

ENGLISH

SAFETY WARNING

This product must be installed by a qualified professional.

All maintenance must be carried out by a qualified electrician.

A minimum distance of 0.5m must be maintained between the
equipment and a combustible surface.

The product must always be operated in a well ventilated area.

DO NOT stare directly into the LED light source.

Always disconnect the power before carrying out any
maintenance.

The earth must always be connected to the ground.

Ensure that all parts of the equipment are kept clean and free of
dust.

19

ENGLISH

INSTALLATION

220~240V: 20 units may be connected in series
110~120V: 10 units may be connected in series

NOTE!

If the signal cable is over 60m between the DMX512 controller
and fixture or beween two fixtures, then a DMX signal amplifier is
needed as well.

HANGING: The fixture can be
mounted in a hanging position
using the supporting bracket.
The bracket should be secured
to the mounting truss or struc­ture using a standard mount­ing clamp. Please note that
when hanging the unit a safety
cable should also be used.

UPRIGHT: The fixture can
be mounted in an upright
or sitting position using the
supporting brackets.

ACHTUNG HINWEIS!

The LED MODULE can be mounted at any angle and in any position.
It is possible to further adjust the angle of the LED MODULE using
the two adjustment knobs located on the side of the fixture.

MOUNTING

POWER CONNECTIONS

2.0

2.1

2.3

20

ENGLISH

DISPLAY PANEL OPERATION3.0

Menu: back
Enter: enter or save
Down: down
Up: up

DISPLAY OPERATION

MENU MAP3.2

3.1

STATIC

ADRESS

RUN MODE

ZOOM MODE

EDIT

PERSONALITY

AUTOPROGR.

MENU

RED

0-512

DMX

ZM 1

PROGRAMM 01

HSIC

TOUR

SLAVE

ZM 2

PROGRAMM 02

PROGRAMM 10

SSP

TR16

AUTO. 01 P. (0-255)

SCENE 01
SCENE 02

SCENE 30

AUTO. 02

AUTO. 10

PR. 10

PR. 01
PR. 02

R. ( 0-255)
G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)

GREEN

STROBE

BLUE
WHITE
ZOOM

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)
T. ( 0-255)
F. ( 0-255)

GREEN

STROBE
TIME
FADE

BLUE
WHITE
ZOOM

21

ENGLISH

3.3

SETTING

KEY

INFO

CALIB. C

****

ON

VERSION

****

WT. 01
WT. 02

WT. 12

OFF

WHITE

****
****

OFF

OFF

SAVE

600 HZ

3200 K

2000 HZ

5600 K
NORMAL

6000 HZ

BLACK

1200 HZ

4200 K

2400 HZ

25000 HZ

RGB

DIM 1

DIM 3

UC

DIM 2

DIM 4

SEND

UPLOAD
RESET
COLOR

DIMMER

DMX ERROR

PVM

FULL POWER CCT

Combine RED, GREEN, BLUE, WHITE AND ZOOM to create an
infinite range of colors (0-255) .
Set the value of the STROBE (0-25Hz)

EDIT STATIC COLOUR

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)

GREEN
BLUE
WHITE

RGBW

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)

GREEN
BLUE

STATIC

MENU

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)

GREEN

STROBE

BLUE
WHITE
ZOOM

22

ENGLISH

3.5

3.6

3.4

Select the target AUTO PROGRAM program and press ENTER.
Programs AUTO.01 to AUTO.10 are fully pre-programmed and will
not be altered by changes in EDIT mode.
Programs PR.01 to PR.10 are fully pre-programmed and can be
edited in EDIT mode.

Enter the RUN MODE mode to set working mode.
DMX MODE is for using the DMX512 controller to control the
fixtures.
SLAVE MODE is for Master -- Slave operation.

Enter the ADDRESS mode to set the DMX ADDRESS.

ACTIVATING AUTO PROGRAMS

RUN MODE

DMX512 SETTINGS

MENU

MENU

MENU

ADRESS 0-512

AUTOPROGR.

AUTO. 01 P. (0-255)
AUTO. 02

AUTO. 10

PR. 10

PR. 01
PR. 02

RUN MODE DMX

SLAVE

3.7

ZOOM MODE 1 IS THE DEFAULT FAST ZOOM SPEED,

WORK IN AMBIENT TEMP. > 0

ZOOM MODE 2 IS SLOW ZOOM SPEED, WORKS IN AMBI­ENT TEMP. < 0

ZOOM MODE

MENU

ZOOM MODE

ZM 1
ZM 2

23

3.8

3.9

Enter the PERSONALITY mode to select DMX mode: HSIC\SSP\
TOUR\TR16.

INTRODUCTION FOR HSIC:

HUE: colorful present (red, orange, yellow, green,cyan, blue,

magentacolor changeable)

HUE FINE: FINE DIMMING WHEN CHOOSE A COLOR

SATURATION: adjust saturation when choose a color

INTENSITY: adjust intensity for chosen color

CCT: choose needed color temperature(2700k/3000k/3200k)

Enter the EDIT mode to edit the custom programs PROGRAM01 to
PROGRAM10.

Each custom program has 30 scenes that can be edited.
Each step allows the creation of a scene using RED RED, GREEN

GREEN, BLUE BLUE, WHITEWHITE, ZOOMZOOM, STROBESTROBE,
TIMETIME & FADEFADE.

PERSONALITY

EDITING CUSTOM PROGRAMS

MENU

MENU

PERSONALITY

HSIC

TOUR

SSP

TR16

EDIT

PROGRAMM 01
PROGRAMM 02

PROGRAMM 10

SCENE 01
SCENE 02

SCENE 30

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)
Z. ( 0-255)
S. ( 0-255)
T. ( 0-255)
F. ( 0-255)

GREEN

STROBE
TIME
FADE

BLUE
WHITE
ZOOM

24

ENGLISH

3.10

SETTING..this menu allows the user to adjust key operation settings for

this fixture.

Select UPLOAD to upload the custom programs from the current MAS

-

TER unit to the SLAVE units.

In order to reset custom modes to default values select RESET

NOTE: UC\RGBW\CALIB.C CAN´T RESET

COLOR is for activate/unactivate the color calibration functions. When

RGBW is selected, on RGB = 255,255,255, the color is displayed as
calibrated in CALIB.C -- RGBW. When COLOR is set OFF, on RGB =
255,255,255, the RGBvalues are not adjusted and the output is most
powerful. When UC is selected, the RGB output are adjusted to a standard
preset universal color which balances fixtures from dierent generations.
NOTE: COLOR WORK ONLY WHEN CHOOSE NORMAL AT FULL POWER
CCT

Select DIM1, DIM2, DIM3 or DIM4 for dierent dimming speeds. (DIM4 is
the slowest dimming speed)

DMX ERROR Choose SAVE in order to save the last DMX data incase
of DMX signal error.Choose[BLACK] in order to blackout in case of DMX
signal error.

PWM_RATE is PWM reflesh rate bottom, press UP/DOWN to choose
<600Hz>¡<1200Hz>¡<2000Hz>¡<4000Hz>¡<25000Hz>
NOTE: with reflesh rate increased, gray rate of dimmer will be reduced,
(that‘s means high reflesh rate, low gray rate), when it‘s <4000Hz>,CV3
is invalid, when it‘s <25000Hz>,CV1 CV2 CV3 are invalid, so please lower
PWM rate to increase gray rate in necessary.

FULL POWER CCT is the color temperature choose bottom, press UP/
DOWN to choose, under full power, <3200K>¡<4200K>¡<5600K> can be
chosen, when

GERÄTEEINSTELLUNGEN

MENU

SETTING

**** ****

****
OFF

OFF

SAVE

600 HZ

3200 K

2000 HZ

5600 K
NORMAL

6000 HZ

BLACK

1200 HZ

4200 K

2400 HZ

25000 HZ

RGB

DIM 1

DIM 3

UC

DIM 2

DIM 4

SEND

UPLOAD
RESET
COLOR

DIMMER

DMX ERROR

PVM

FULL POWER CCT

25

ENGLISH

ACTIVATE THE PASSWORD

BALANCE PARAMETERS AND CORRECTION
MENU DISPLAY

3.11

3.12

Enter the¡KEY¡mode to select whether the access password is
on or o. When the fixture is set as PASS ¡ON¡, after 30 seconds
or turn on the fixture next time, the fixture will need an access
password to enter the display menu control.

NOTE: THE FACTORY ACCESS PASSWORD IS:
UP+DOWN+UP+DOWN, THEN PRESS ENTER TO CONFIRM THE
ACCESS.

Press MENU button to enter the password confirmation, to enter the
correct password < UP + DOWN + UP + DOWN >. Key, press the MENU
in, the correct password will enter show submenu.

Enter the CALIB.C to select white color of dierent color tempera­ture.There are 12 pre-programmed White colors can be edited by
using RED, GREEN, BLUE & WHITE.
When DMX mode is HSIC, CH5 can play 12 white color
When DMX mode is TOUR, CH6 can play 12 white color
When DMX mode is TR16, CH11 can play 12 white color
NOTE: if CCT data is changed in WHITE from WT.01 to WT.12, CCT of
according channel will be changed also Enter the RGBWto adjust the
RGB parameter to make dierent whites.

When the new setting is activated, the DMX controller choose RGB =
255,255,255 the white color will be made by the actual RGB values on
the RGBW.

MENU

KEY ON

OFF

MENU

CALIB. C

****

WT. 01
WT. 02

WT. 12

WHITE

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)
W. ( 0-255)

GREEN
BLUE
WHITE

RGBW

RED R. ( 0-255)

G. ( 0-255)
B. ( 0-255)

GREEN
BLUE

INFO-MENÜ

3.13

Press ENTER and go to INFO, you can check VERSION.

MENU

INFO VERSION

26

ENGLISH

USING A DMX512 CONTROLLER4.0

CHANNEL ASSIGNMENT

4.1

HSIC

CHANNEL

VALUE

FUNCTION

1

0ó255

INTENSITY

2

0ó255

HUE

3

0ó255

HUE FINE

4

0ó255

SATURATION

5

CCT

0ó10

NO FUNCTION

11ó30

2700K

31ó50

3000K

51ó70

3200K

71ó90

3500K

91ó110

4000K

111ó130

4200K

131ó150

4500K

151ó170

5600K

171ó190

6000K

191ó210

6500K

211ó230

7200K

231ó255

8000K

6

STROBE

0ó9

NO FUNCTION

10ó99

STROBE FROM SLOW TO FAST 0 - 25Hz

100ó109

NO FUNCTION

110ó179

LIGHTNING STROBE

180ó189

NO FUNCTION

190ó255

RANDOM SROBE

7

0ó255

ZOOM

8

0ó200

NO FUNCTION

201ó220

ZOOM RESET

221ó255

FUNCTION

9

DIMMER SPEED

0ó9

RESET DIMMER SPEED FROM DISPLAY MENU

10ó29

OFF

30ó69

DIM1

70ó129

DIM2

130ó189

DIM3

190ó255

DIM4

Note: This product have four DMX512 channel configuration: HSIC,
SSP, TOUR, TR16.

27

ENGLISH

SSP

CHANNEL

VALUE

FUNCTION

1

0ó255

MASTER DIMMER

2

0ó255

RED

3

0ó255

GREEN

4

0ó255

BLUE

5

0ó255

WHITE

6

STROBE

0ó9

NO FUNCTION

10ó99

STROBE FROM SLOW TO FAST 0 - 25Hz

100ó109

NO FUNCTION

110ó179

LIGHTNING STROBE

180ó189

NO FUNCTION

190ó255

RANDOM SROBE

7

0ó255

ZOOM

8

0ó200

NO FUNCTION

201ó220

ZOOM RESET

221ó255

FUNCTION

9

DIMMER SPEED

0ó9

RESET DIMMER SPEED FROM DISPLAY MENU

10ó29

OFF

30ó69

DIM1

70ó129

DIM2

130ó189

DIM3

190ó255

DIM4

28

ENGLISH

TOUR

CHANNEL

VALUE

FUNCTION

1

0ó255

MASTER DIMMER

2

0ó255

RED

3

0ó255

GREEN

4

0ó255

BLUE

5

0ó255

WHITE

6

COLOR MARCOS

0ó10

NO FUNCTION

11ó30

RED 100%GREEN UP / BLUE 0%

31ó50

RED DOWN / GREEN 100% / BLUE 0%

51ó70

RED 0% / GREEN 100% / BLUE UP

71ó90

RED 0% / GREEN DOWN / BLUE 100%

91ó110

RED UP / GREEN 0% / BLUE 100%

111ó130

RED 100% / GREEN 0% / BLUE DOWN

131ó150

RED 100% / GREEN UP / BLUE UP

151ó170

RED DOWN / GREEN DOWN / BLUE 100%

171ó195

ALL LEDS AT FULL OUTPUT

196ó200

2700K

201ó205

3000K

206ó210

3200K

211ó215

3500K

216ó220

4000K

221ó225

4200K

226ó230

4500K

231ó235

5600K

236ó240

6000K

241ó245

6500K

246ó250

7200K

251ó255

8000K

7

STROBE

0ó9

NO FUNCTION

10ó99

STROBE FROM SLOW TO FAST 0 - 25Hz

100ó109

NO FUNCTION

110ó179

LIGHTNING STROBE

180ó189

NO FUNCTION

190ó255

RANDOM SROBE

29

ENGLISH

8

AUTO

0ó40

NO FUNCTION

41ó50

ATUO1

51ó60

ATUO2

61ó70

ATUO3

71ó80

ATUO4

81ó90

ATUO5

91ó100

ATUO6

101ó110

ATUO7

111ó120

ATUO8

121ó130

ATUO9

131ó140

ATUO10

141ó150

PROGRAM1

151ó160

PROGRAM2

161ó170

PROGRAM3

171ó180

PROGRAM4

181ó190

PROGRAM5

191ó200

PROGRAM6

201ó210

PROGRAM7

211ó220

PROGRAM8

221ó230

PROGRAM9

231ó255

PROGRAM10

9

0ó255

AUTO SPEED ADJUSTMENT

10

0ó255

ZOOM

11

0ó200

NO FUNCTION

201ó220

ZOOM RESET

221ó255

NO FUNCTION

12

DIMMER SPEED

0ó9

PRESET DIMMER SPEED FROM DISPLAY MENU

10ó29

OFF

30ó69

DIM1

70ó129

DIM2

130ó189

DIM3

190ó255

DIM4

CHANNEL

VALUE

FUNCTION

30

ENGLISH

TR16

CHANNEL

VALUE

FUNCTION

1

0ó255

MASTER DIMMER

2

0ó255

MASTER DIMMER FINE

3

0ó255

RED

4

0ó255

RED FINE

5

0ó255

GREEN

6

0ó255

GREEN FINE

7

0ó255

BLUE

8

0ó255

BLUE FINE

9

0ó255

WHITE

10

0ó255

WHITE FINE

11

COLOR MARCOS

0ó10

NO FUNCTION

11ó30

RED 100% / GREEN UP / BLUE 0%

31ó50

RED DOWN / GREEN 100% / BLUE 0%

51ó70

RED 0% / GREEN 100% / BLUE UP

71ó90

RED 0% / GREEN DOWN / BLUE 100%

91ó110

RED UP / GREEN 0% / BLUE 100%

111ó130

RED 100% / GREEN 0% / BLUE DOWN

131ó150

RED 100% / GREEN UP / BLUE UP

151ó170

RED DOWN / GREEN DOWN / BLUE 100%

171ó195

ALL LEDS AT FULL OUTPUT

196ó200

2700K

201ó205

3000K

206ó210

3200K

211ó215

3500K

216ó220

4000K

221ó225

4200K

226ó230

4500K

231ó235

5600K

236ó240

6000K

241ó245

6500K

246ó250

7200K

251ó255

8000K

12

STROBE

0ó9

NO FUNCTION

10ó99

STROBE FROM SLOW TO FAST 0 - 25Hz

100ó109

NO FUNCTION

110ó179

LIGHTNING STROBE

180ó189

NO FUNCTION

190ó255

RANDOM SROBE

31

ENGLISH

13

AUTO

0ó40

NO FUNCTION

41ó50

ATUO1

51ó60

ATUO2

61ó70

ATUO3

71ó80

ATUO4

81ó90

ATUO5

91ó100

ATUO6

101ó110

ATUO7

111ó120

ATUO8

121ó130

ATUO9

131ó140

ATUO10

141ó150

PROGRAM1

151ó160

PROGRAM2

161ó170

PROGRAM3

171ó180

PROGRAM4

181ó190

PROGRAM5

191ó200

PROGRAM6

201ó210

PROGRAM7

211ó220

PROGRAM8

221ó230

PROGRAM9

231ó255

PROGRAM10

14

0ó255

AUTO SPEED ADJUSTMENT

15

0ó255

ZOOM

16

0ó200

NO FUNCTION

201ó220

ZOOM RESET

221ó255

NO FUNCTION

17

DIMMER SPEED

0ó9

PRESET DIMMER SPEED FROM DISPLAY MENU

10ó29

OFF

30ó69

DIM1

70ó129

DIM2

130ó189

DIM3

190ó255

DIM4

CHANNEL

VALUE

FUNCTION

WWW.EXPOLITE-LED.DE
