LED Fresnel Micro HDD
Bedienungsanleitung
User Manual
Art.Nr.: led22780
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-09-42
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungsanleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.
by
FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
info@focon-showtechnic.com
www.focon-showtechnic.com
Inhalt - Content
DE
ENG
Inhalt - Content
Lieferumfang
Abmessungen
Technische Daten
Installation
Bedienung
Einstellen des Zooms
Delivery
Dimensions
Product Information
Installation
Operation
Zoom Adjustment
Seite / Page
D-04
D-05
D-06
D-07
D-08
D-09
E-10
E-11
E-12
E-13
E-14
E-15
Lieferumfang
- Expolite LED Fresnel Micro HDD
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
D-04
Abmessungen
D-05
Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Abmessungen
Gewicht
Anschlüsse
Betriebstemperatur
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
100V - 240V AC 50/60Hz
27W
250 x 164 x 187mm
2,4kg
Power In
-0°C - 45°C
< 98%
IP 20
Aluminiumdruckguss Gehäuse
40W 3200K*
0,63A
12° - 34°
Stand-Alone
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.
D-06
Installation
Montage
Hängend
Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen
entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer
zweiten Sicherung gegen Herabfallen versehen werden.
Stehend
Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende
Halterung (zum Beispiel ein Bodenstativ) notwendig. Eine sichere und
ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden. Die
Neigung im Bügel kann bequem durch Lösen der Arretierungsschraube
verstellt werden.
D-07
Bedienung
Bedienung
Wenn der Stecker des Gerätes in eine Steckdose gesteckt
wird, beginnt das Gerät zu leuchten.
Wenn der Stecker aus der Steckdose entfernt wird, ist das
Gerät aus.
Dieses Gerät kann an einem Dimmer-Pack betrieben
werden und über diesen ähnlich einem Halogenleuchtmittel gedimmt werden!
D-08
Einstellen des Zooms
Wird der Zoom-Regler des Gerätes gegen den Uhrzeigersinn gedreht, vergrößert sich der Lichtkegel des Gerätes
Wird der Zoom-Regler des Gerätes im Uhrzeigersinn
gedreht, verkleinert sich der Lichtkegel des Gerätes
D-09
Delivery
- Expolite LED Fresnel Micro HDD
- Power connection cable
- General Information for Expolite Units
- User Manual
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
E-10

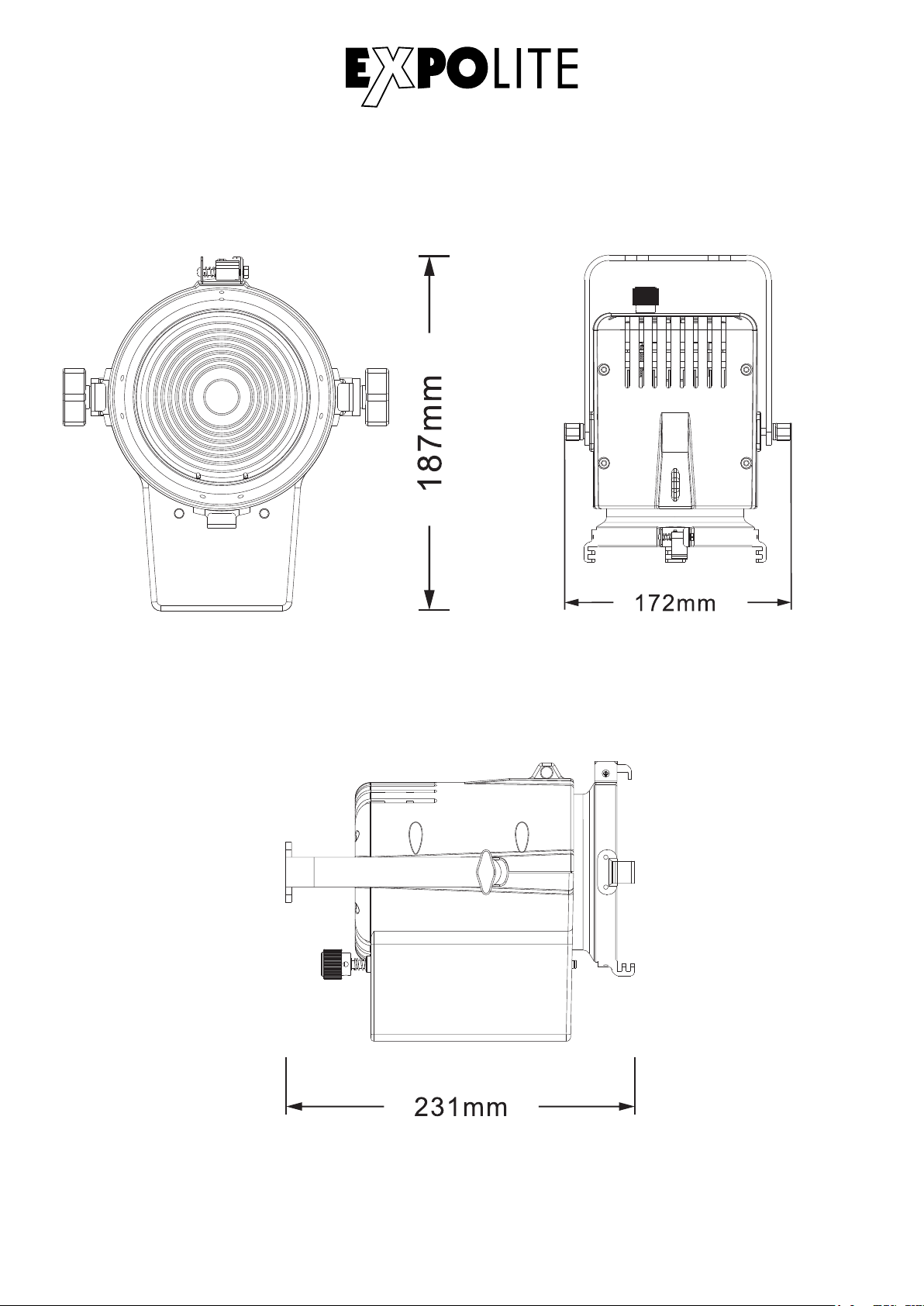

Dimensions
E-11
Product Information
Voltage
Power Consumption
Dimensions
Weight
Connectors
Ambient Temperature
Humidity
Protection
Housing
LEDs
LED Current
Optics
Control
100V - 240V AC 50/60Hz
27W
250 x 164 x 187mm
2,4kg
Power In
-0°C - 45°C
< 98%
IP 20
Die-cast Aluminium
40W 3200K*
0,63A
12° - 34°
Stand-Alone
* Tolerance in colour temperature according to LED manufacturer +/- 10%.
E-12
Installation
Mounting
Hanging
The fixture can be mounted in a hanging position using the mounting
bracket. Fixture must be safe mounted in accordance with the relevant
regulations and provided with a safetycord to prevent falling.
Standing
The fixture can be mounted in an upright or sitting position. An appropriate
attachment (e.g. floorstand) is necessary. A safe and sufficient anti-slip
ground must be ensured!
NOTE
The LED module can be operated in any position.
E-13
Operation
Operation
When the powerplug is connected to a plug socket, the
device starts operating.
When the powerplug is disconnected, the device stops
operating.
It is possible to use this fixture with a dimmer-pack. The
fixture can be dimmed similar to a halogen lamp, then!
E-14

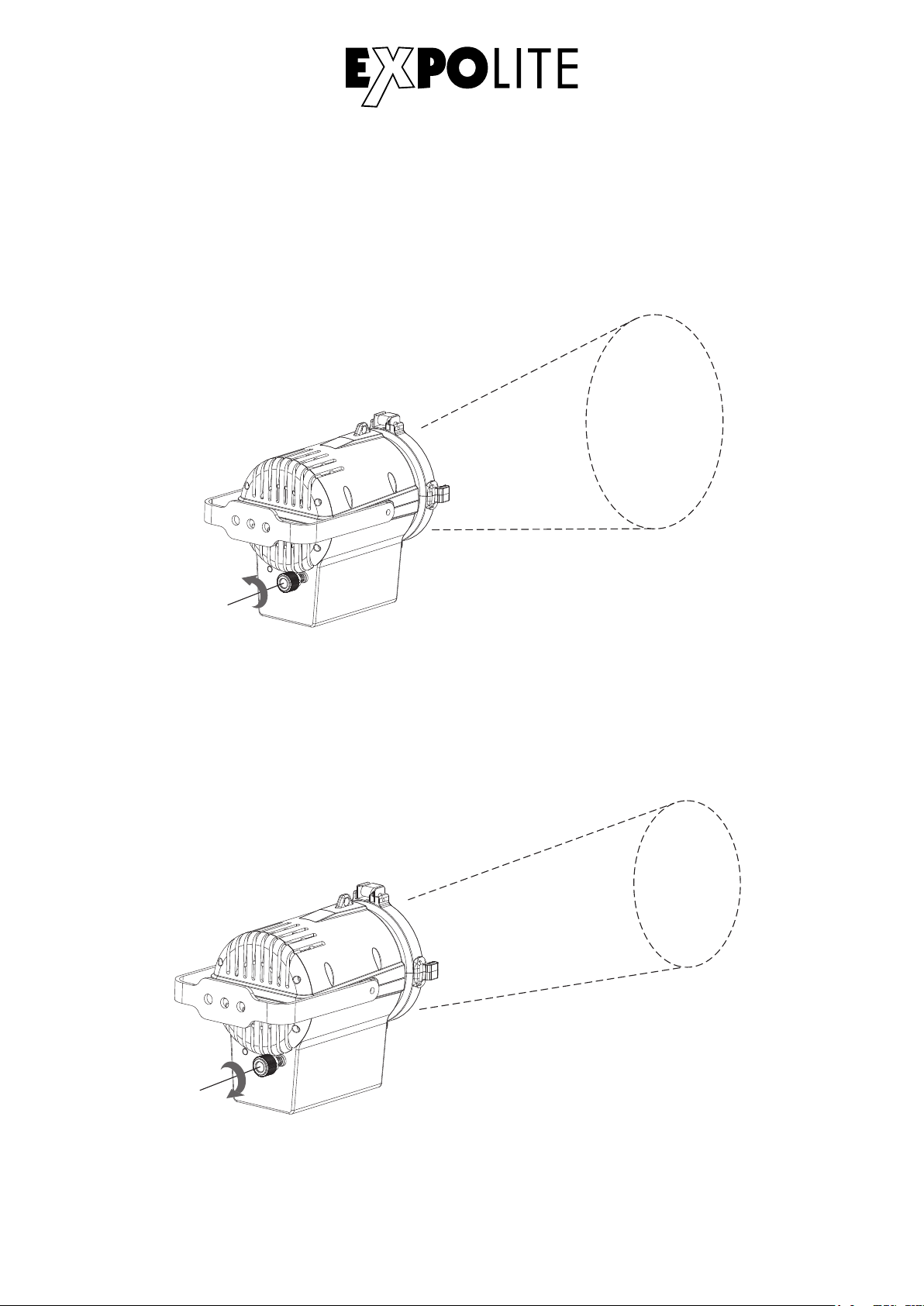

Zoom Adjustment
If the zoom-encoder is turned counterclockwise the beam of
the fixture increases.
If the zoom-encoder is turned clockwise the beam of the
fixture decreases.
E-15
© 2018 by Focon Showtechnic Vertriebsgesellschaft mbH
