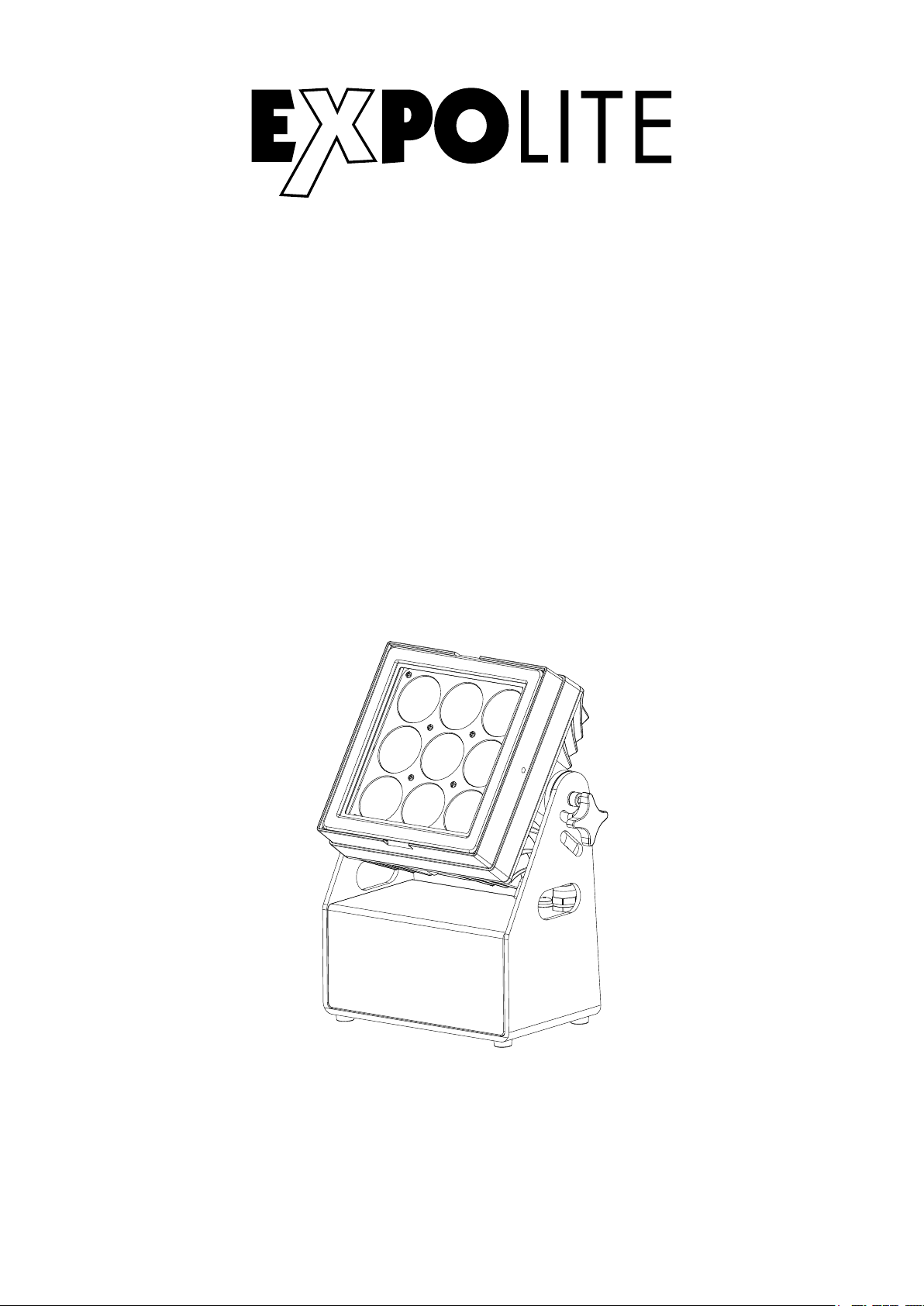

Expolite AkkuLED Tough 9 User Manual

AkkuLED Tough 9

Bedienungsanleitung

User Manual

Art.Nr.: led22675

Eigenschaften
Bedienelemente
Steuerung

Specifications

Menu

Control

Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries

Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-40-52

Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs­anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.

The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

by

FOCON SHOWTECHNIC

Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen

Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27

[email protected]
www.focon-showtechnic.com

Inhalt - Content

DE

ENG

Inhalt - Content

Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller

Seite / Page
D-04
D-05
D-06
D-07
D-08
D-13
E-18
E-19
E-20
E-21
E-22
E-27

Lieferumfang

- Expolite AkkuLED Tough 9

- Anschlusskabel für Spannungsversorgung

- Omega Bügel

- Bedienhinweise für Expolite Geräte

- Bedienungsanleitung

Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.

D-04

Technische Daten

Spannungsversorgung

Maximale Leistungsaufnahme

Abmessungen

Gewicht

Anschlüsse

Betriebstemperatur

Luftfeuchtigkeit*

Schutzklasse

Gehäuse

LEDs

LED Treiberstrom

Abstrahlwinkel

Steuerung

100V - 240V AC 50/60Hz

60W

264 x 145 x 321mm

8,4kg

Power In

-20°C - 45°C

< 80%

IP 65

Aluminiumdruckguss Gehäuse

9 x 15W RGBAL

600mA

15°

Stand-Alone / Wireless DMX / Infrarotempfänger

DMX-Kanäle

Akkulaufzeit Ca. vier Stunden bei voller Leistung

Ladezeit Ca. sieben Stunden

* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren

Openin

Bea

（M)

(M)

4

3

2

1

0

1

m

2

3

4

g

0.21 0.63 1.05 1.47 2.10

1

40000

3 5

4444 1600

7 - 15 (7/7/11/15)

7

816

15°

10

400

D-05

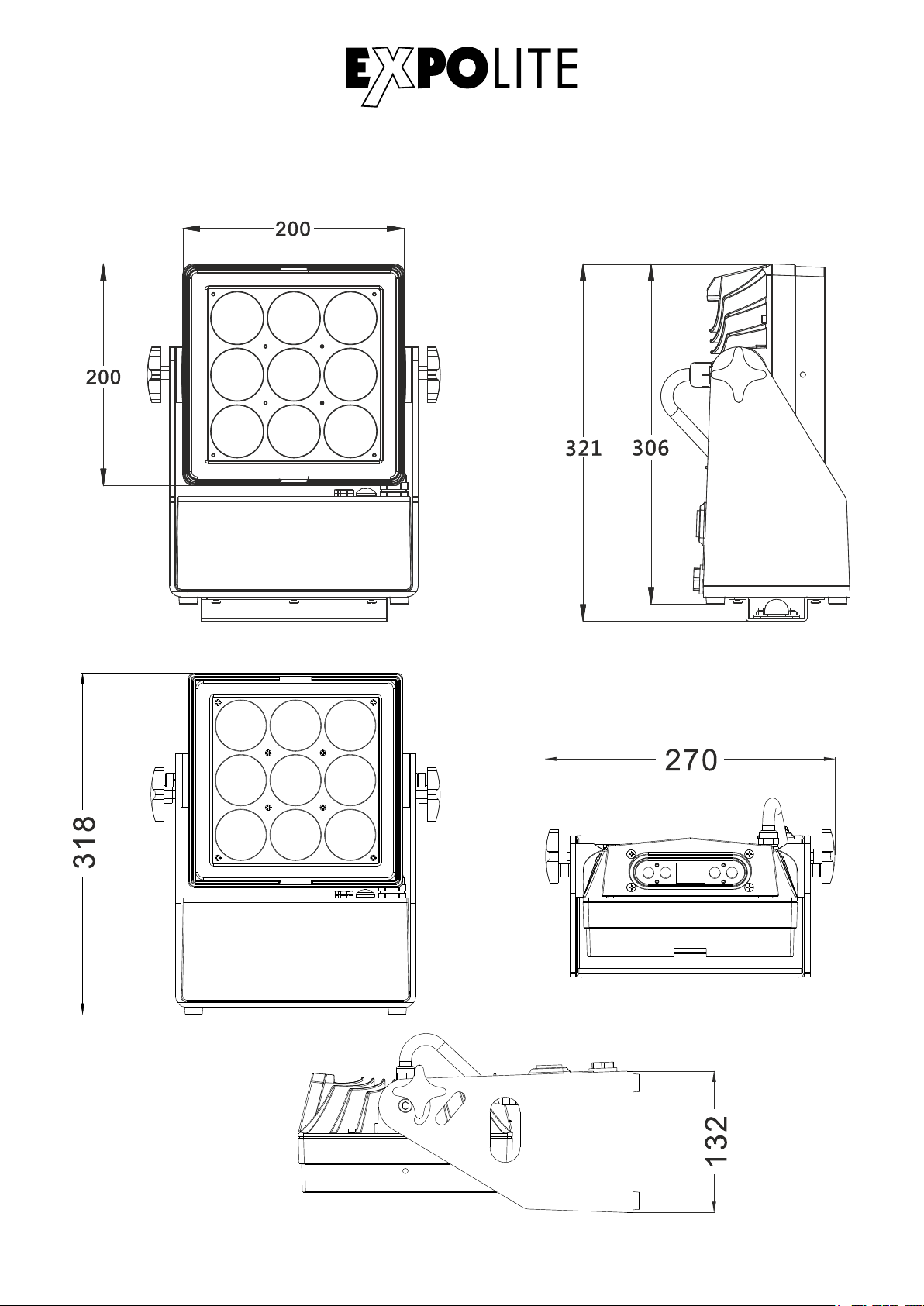

Abmessungen

D-06

Installation

Montage

Hängend

Das Gerät kann an den mitgelieferten Quicklock Montagebügel hängend
montiert werden. Geräte müssen entsprechend der jeweils gültigen
Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallenversehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.

Stehend

Das Gerät kann direkt auf dem Basement stehend betrieben werden. Eine
sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen!

HINWEIS

Das LED Modul kann in jeder beliebigen Lage betrieben werden.

D-07

Bedienung

Bedienelemente am Gerät

MEN U

ENT ER UP

Menüstruktur

ME NU

DOW N

STATIC

PERSON

ADDRESS

PERSON

AUTO PROGRAM

PERSON

PERSONALITY

HSIC

HSICEDIT

SETTING

PERSON

HSICKEY

CALIB.CCT

HSIC

INFO

PERSON

WIRELESS

PERSON

MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste

HSIC

RED

GREEN

BLUE

HSIC

HSIC

LIME

STROBE

HSIC

HSIC

001 - 512

AUTO.01

o
o
o

AUTO.10

PR.01

o
o
o

PR.10

SSP

HSIC

TOUR

PIXEL

PROGRAM.01

PROGRAM.02

o
o
o

PROGRAM.10

****

ON

OFF

****

VERSION

HSIC

YES

HSIC

NO

HSIC

Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 25

SPEED

SCENE.01

SCENE.02

o
o
o

SCENE.30

RESET

COLOR

DIMMER

DMX ERROR

PWM

FULL POWER CCT

WHITE

CALIB.RESET

V01

0 - 255

RED

GREEN

BLUE

LIME

STROBE

TIME

FADE

****

UC

OFF

DIM4

DIM3

DIM2

DIM1

OFF

SAVE

BLACK

600Hz

1200Hz

2000Hz

2400Hz

6000Hz

25000Hz

3200K

4200K

5600K

10000K

NORMAL

2700K

3200K

4200K

5600K

6500K

8000K

10000K

****

R.0-255

G.0-255

B.0-255

L.0-255

S.0-255

T.0-255

F.0-255

R.0-255

G.0-255

B.0-255

L.0-255

D-08

DMX-Adresse einstellen

ME NU

ADDRESS

PERSON

HSIC

001-512

Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.

DMX-Kanalbelegung einstellen

ME NU

PERSONALITY

HSIC

SSP

HSIC

TOUR

PIXEL

Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die
Modi SSP (7 Kanäle), HSIC (7 Kanäle), TOUR (11 Kanäle) und PIXEL (15 Kanäle) zur Verfügung.

Statische Farbe einstellen

0 - 255

ME NU

STATIC

PERSON

HSIC

RED

GREEN

BLUE

HSIC

HSIC

LIME

STROBE

HSIC

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 25

Im Menü werden im Punkt STATIC statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE), und
Hellgrün (LIME), sowie dem Stroboskopwert 0-20Hz gemischt.

Automatikprogramme abspielen

ME NU

AUTO PROGRAM

PERSON

AUTO.01

o
o
o

AUTO.10

PR.01

o
o
o

PR.10

SPEED

0 - 255

Im Menü werden im Punkt PROGRAM, Untermenü AUTO PROGRAM die im Gerät gespeicherten
Automatikprogramme abgespielt. Die Programme AUTO.01 bis AUTO.10 sind fest im Gerät
hinterlegt. Die Programme PR.01 bis PR.10 sind editierbar. Dies wird unter Editieren
benutzerdefinierter Programme beschrieben.

D-09

Editieren benutzerdefinierter Programme

ME NU

HSICEDIT

PROGRAM.01

PROGRAM.02

o
o
o

PROGRAM.10

SCENE.01

SCENE.02

o
o
o

SCENE.30

RED

GREEN

BLUE

LIME

STROBE

TIME

FADE

R.0-255

G.0-255

B.0-255

L.0-255

S.0-255

T.0-255

F.0-255

Im Menü EDIT werden die Benutzerprogramme PROGRAM.01 bis PROGRAM.10 editiert. Jedes
Programm kann aus bis zu 30 Schritten bestehen. Jeder Schritt besteht aus den Parametern Farbe
Rot (RED), Grün (GREEN), Blau (BLUE), Hellgrün (LIME), Stroboskop (STROBE) „0-20Hz“, Dauer
des Steps (TIME) und Überblendzeit (FADE).

Schrittweise Programmierung des Custom-Stand-Alone Programmes mit bis zu 30 verschiedenen
Schritten.

HINWEIS: Für weniger als 30 Schritte müssen TIME und FADE des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 TIME = 4 FADE = 3 USE = YES
Step 2 TIME = 5 FADE = 2 USE = YES
Step 3 TIME = 0 FADE = 0 USE = YES

D-10

Verschiedene Einstellungen

ME NU

SETTING

PERSON

****

RESET

COLOR

DIMMER

DMX ERROR

PWM

FULL POWER CCT

****

UC

OFF

DIM4

DIM3

DIM2

DIM1

OFF

SAVE

BLACK

600Hz

1200Hz

2000Hz

2400Hz

6000Hz

25000Hz

2700K

3200K

4200K

5600K

8000K

10000K

Das Standard Passwort lautet: UP - DOWN - UP - DOWN - ENTER

RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.

COLOR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-

Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Bei OFF
wird keine Kalibrierung genutzt. So erreicht das Gerät die maximale Helligkeit.

DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).

DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.

PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (600Hz/1200Hz/2000Hz/
2400Hz/6000Hz/25000Hz).

FULL POWER CCT: wählt die Farbtemperatur bei vollem Output. 2700K/3200K/4200K/5600K/
6500K/10000K können eingestellt werden.

D-11

Aktivieren des Passwortschutzes

ME NU

HSICKEY

ON

OFF

Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de­aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.

Kalibrierung und Weißabgleich

ME NU

CALIB.CCT

HSIC

****

WHITE

CALIB.RESET

2700K

3200K

4200K

5600K

6500K

8000K

****

R.0-255

G.0-255

B.0-255

L.0-255

Im Menü CALIB.CCT werden die Weißkalibrierungen eingestellt.

Im Untermenü WHITE können die vorprogrammierten Farbtemperaturen geändert werden. Die vier
Presets werden aus den Werten für Rot (RED), Grün (GREEN), Blau (BLUE) und Hellgrün (LIME)
gemischt.

Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe

CALIB.RESET mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.

Info-Menü

ME NU

INFO

PERSON

VERSION

HSIC

V01

Im INFO-Menü kann die z.Zt. installierte Firmwareversion des Gerätes überprüft werden.

Wireless-Verbindung zurücksetzen

ME NU

WIRELESS

PERSON

HSIC

HSIC

YES

NO

Im Menü WIRELESS wird die bestehende Wireless-Verbindung getrennt und das Pairing mit einem
neuen Transmitter vorbereitet (YES).

D-12

Steuerung mit DMX512

1 0-255 Master Dimmer

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 Lime

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Random Strobe

Dimmer Spe ed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

SSP

7

6

DMX-Kanalbelegung

Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 4 DMX-Personalities (7-/7-/11-/15-Kanäle) wählbar.

Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.

D-13

1 0-255 Intensity

2 0-255 Hue

3 0-255 Hue Fine

4 0-255 Saturation

CCT

0-10 No Function

11-50 2700K

51-90 3200K

91-130 4200K

131-170 5600K

171-210 6500K

211-255 8000K

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Random Strobe

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

HSIC

6

5
7

D-14

1 0-255 Master Dimme r

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 Lime

Colour Macro & W hite

0-9 No Function

10-29 Red 100% / Green Up / Blue 0%

30-49 Red Down / Green 100% / Blue 0%

50-69 Red 0% / Gree n 100% / Blue Up

70-89 Red 0% / Gree n Down / Blue 100%

90-109 Red Up / Green 0% / Blue 100%

110-129 Red 100% / Green Up / Blue Down

130-149 Red 100% / Green Up / Blue Up

150-169 Red Down / Green Dow n / Blue 100%

170-189 Red 100% / Green 100% / Blue 100% / Lime 100%

190-199 2700K

200-209 3200K

210-219 4200K

220-229 5600K

230-239 6500K

240-255 8000K

Strobe

0-9

No Function

10-99

Strobe (Slow to fast)

100-109

No Function

110-179

Lightning Strobe

180-189

No Function

190-255 Random Strobe

Pixel Effect

0-9 No Function

10-39 Static 1

40-69 Static 2

70-99 Static All

100-129 Auto 1 - 2

130-159 Auto 2 - 1

160-189

190-219

220-249

250-255

Tour Mode

7

8

6

D-15

Auto

0-40 No Function

41-50 Auto 1

51-60 Auto 2

61-70 Auto 3

71-80 Auto 4

81-90 Auto 5

91-100 Auto 6

101-110 Auto 7

111-120 Auto 8

121-130 Auto 9

131-140 Auto 10

141-150 Program 1

151-160 Program 2

161-170 Program 3

171-180 Program 4

181-190 Program 5

191-200 Program 6

201-210 Program 7

211-220 Program 8

221-230 Program 9

231-255 Program 10

10 0-255 Auto Spee d Adjustment

Dimmer Spee d

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

11

9

D-16

1 0-255 Master Dimme r

Strobe

0-9

No Function

10-99

Strobe (Slow to fast)

100-109

No Function

110-179

Lightning Strobe

180-189

No Function

190-255 Random Strobe

3 0-255 Red1

4 0-255 Green1

5 0-255 Blue1

6 0-255 Lime1

7 0-255 Red2

8 0-255 Green2

9 0-255 Blue2

10 0-255 Lime2

11 0-255 Red3

12 0-255 Green3

12 0-255 Blue3

14 0-255 Lime3

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

PIXEL

15

2

D-17

Delivery

- Expolite AkkuLED Tough 4

- Power connection cable

- Omega Bracket

- General Information for Expolite Units

- User Manual

Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.

E-18

Product Information

Voltage

Power Consumption

Dimensions

Weight

Connectors

Ambient Temperature

Humidity*

Protection

Housing

LEDs

LED Current

Optics

Control

100V - 240V AC 50/60Hz

60W

264 x 145 x 321mm

8,4kg

Power In

-20°C - 45°C

< 80%

IP 65

Die Cast Aluminium Housing

9 x 15W RGBAL

600mA

15°

Stand-Alone / Wireless DMX / IR Remote Control

DMX-Channels

7 - 15 (7/7/11/15)

Batterie Lifespan Approx. 6 - 14 Hours

Charging Time Approx. 7 Hours

* take note to General Informations for Expolite Units - Notes for Condensation inside Housing

Openin

Bea

（M)

(M)

4

3

2

1

0

1

m

2

3

4

g

0.21 0.63 1.05 1.47 2.10

1

40000

3 5

4444 1600

7

816

15°

10

400

E-19

Dimensions

E-20

Installation

Mounting

Hanging

The fixture can be mounted in a hanging position using the quicklock bracket.
Fixture must be safe mounted in accordance with the relevant regulations and
provided with a safetycord to prevent falling. For this purpose, an eyelet for
safeties is attached to the device.

Standing

The fixture can be mounted in an upright or sitting position. A safe and
sufficient anti-slip ground must be ensured!

NOTE

The LED module can be operated in any position.

E-21

Operation

Display Operation

MEN U

ENT ER UP

Menu Map

STATIC

ME NU

PERSON

ADDRESS

PERSON

AUTO PROGRAM

PERSON

PERSONALITY

HSIC

HSICEDIT

SETTING

PERSON

HSICKEY

CALIB.CCT

HSIC

INFO

PERSON

WIRELESS

PERSON

DOW N

PROGRAM.01

PROGRAM.02

PROGRAM.10

HSIC

RED

GREEN

BLUE

HSIC

HSIC

LIME

STROBE

HSIC

HSIC

001 - 512

AUTO.01

o
o
o

AUTO.10

PR.01

o
o
o

PR.10

SSP

HSIC

TOUR

PIXEL

o
o
o

****

ON

OFF

****

VERSION

HSIC

YES

HSIC

NO

HSIC

MENU:
ENTER:
UP:
DOWN:

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 25

SPEED

SCENE.01

SCENE.02

o
o
o

SCENE.30

RESET

COLOR

DIMMER

DMX ERROR

PWM

FULL POWER CCT

WHITE

CALIB.RESET

V01

Return to previous menu
Enter currently selected menu
Scroll Up, Increase value
Scroll down: Decrease value

0 - 255

RED

GREEN

BLUE

LIME

STROBE

TIME

FADE

****

UC

OFF

DIM4

DIM3

DIM2

DIM1

OFF

SAVE

BLACK

600Hz

1200Hz

2000Hz

2400Hz

6000Hz

25000Hz

3200K

4200K

5600K

10000K

NORMAL

2700K

3200K

4200K

5600K

6500K

8000K

****

R.0-255

G.0-255

B.0-255

L.0-255

S.0-255

T.0-255

F.0-255

R.0-255

G.0-255

B.0-255

L.0-255

E-22

Setting DMX-Address

ME NU

ADDRESS

PERSON

HSIC

001-512

The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when
changing the personality.

Setting DMX-Personality

ME NU

PERSONALITY

HSIC

SSP

HSIC

TOUR

PIXEL

The personality is set in the menu PERSONALITY. There are four different modes
which can be choosen: SSP (7 channels), HSIC (7 channels), TOUR (11 channels) and PIXEL
(15 channels).

Edit Static Colours

0 - 255

ME NU

STATIC

PERSON

HSIC

RED

GREEN

BLUE

HSIC

HSIC

LIME

STROBE

HSIC

0 - 255

0 - 255

0 - 255

0 - 255

0 - 255

0 - 25

Static colours for stand-alone operation are set in STATIC. These are mixed using the DMX value
scale 0-255 for RED, GREEN, BLUE and LIME, as well as the strobe value 0-20Hz.

Activating Auto Programs

ME NU

AUTO PROGRAM

PERSON

AUTO.01

o
o
o

AUTO.10

PR.01

o
o
o

PR.10

SPEED

0 - 255

In the menu AUTO PROGRAM the automatic programs stored in the device are activated. The
programs AUTO.01 to AUTO.10 are permanently stored in the device. The programs PR.01 to PR.10
are editable. This is described under Edit User Programs.

E-23

Edit User Programs

ME NU

HSICEDIT

PROGRAM.01

PROGRAM.02

o
o
o

PROGRAM.10

SCENE.01

SCENE.02

o
o
o

SCENE.30

RED

GREEN

BLUE

LIME

STROBE

TIME

FADE

R.0-255

G.0-255

B.0-255

L.0-255

S.0-255

T.0-255

F.0-255

In the menu EDIT the user programs PROGRAM.01 to PROGRAM.10 can be edited. Every program
can have up to 30 steps (scenes). Every step persists of the parameter colours RED, GREEN, BLUE,
LIME, STROBE „0-20Hz“, TIME and FADE.

Step-by-step programming of the custom stand-alone programs with up to 30 different steps.
NOTE: For less than 30 steps the TIME and FADE of the last step needs to be set to 0.
Example for time settings of a stand-alone programm with 3 steps:
Step 1 TIME = 4 FADE = 3 USE = YES
Step 2 TIME = 5 FADE = 2 USE = YES
Step 3 TIME = 0 FADE = 0 USE = YES

E-24

Miscellaneous Settings

ME NU

SETTING

PERSON

****

RESET

COLOR

DIMMER

DMX ERROR

PWM

FULL POWER CCT

****

UC

OFF

DIM4

DIM3

DIM2

DIM1

OFF

SAVE

BLACK

600Hz

1200Hz

2000Hz

2400Hz

6000Hz

25000Hz

3200K

4200K

5600K

10000K

NORMAL

The default password is: UP - DOWN - UP - DOWN - ENTER

RESET: sets all editable settings back to factory default.

COLOR: in this submenu a colour calibration is selected or deactivated. When UC is selected the

Uniform-Colour factory calibration is used, which adjusts devices of different generations. If the value
is set OFF, the calibration is deactivated and the device reaches the maximum brightness.

DIMMER: controls different dim curves to simulate a halogen bulb (DIM4/DIM3/DIM2/DIM1/OFF).

DMX ERROR: sets how the fixture responses if DMX-signal gets lost. Set SAVE to hold the last
received value or BLACK for blackout.

PWM: gives the user the possibility to adjust the PWM frequency of the leds (600Hz/1200Hz/2000Hz/
2400Hz/6000Hz/25000Hz).

FULL POWER CCT: sets the colour temperature at maximum output. 3200K/4200K/5600K/10000K

and NORMAL can be set.

E-25

Activate Password Protection

ME NU

HSICKEY

ON

OFF

In the menu KEY the password protection of the fixture is activated or deactivated. If set ON the
fixture is password protected when started. 30 seconds after the last setting the menu is locked
again. To be able to make changes in the menu the password UP - DOWN - UP - DOWN - ENTER
needs to be typed in.

Calibration and Whiteadjustment

ME NU

CALIB.CCT

HSIC

****

WHITE

CALIB.RESET

2700K

3200K

4200K

5600K

6500K

8000K

****

R.0-255

G.0-255

B.0-255

L.0-255

In the menu CALIB.CCT, submenu WHITE the colour temperatures for the white values are stored.
These are mixed from the parameters RED, GREEN, BLUE and LIME.

To reset the changes made to the colour temperature presets to factory default, the setting

CALIB.RESET needs to be confirmed with the default password UP - DOWN - UP - DOWN ­ENTER

Info-Menü

ME NU

INFO

PERSON

VERSION

HSIC

V01

In the INFO-menu the currently installed firmware of the fixture can be checked.

Reset Wireless Connection

ME NU

WIRELESS

PERSON

HSIC

HSIC

YES

NO

In the menu WIRELESS the existing wireless connection can be unlinked (YES), which enables the
pairing with another transmitter.

E-26

Using DMX512 Control

1 0-255 Master Dimme r

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 Lime

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Random Strobe

Dimmer Spe ed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

SSP

7

6

DMX-Channel assignment

This device has several DMX personalities. In each personality a different number of DMX channels
is used and the reaction of the device differs accordingly. There are four DMX personalities with 7, 7,
11 and 15 channels selectable.

Because of changes in the firmware of the fixture, functions can be added or changed. You can find the current version
„DMX-Channels“ as PDF-file on the website, ready to download.

E-27

1 0-255 Intensity

2 0-255 Hue

3 0-255 Hue Fine

4 0-255 Saturation

CCT

0-10 No Function

11-50 2700K

51-90 3200K

91-130 4200K

131-170 5600K

171-210 6500K

211-255 8000K

Strobe

0-9 No Function

10-99 Strobe (Slow to fast)

100-109 No Function

110-179 Lightning Strobe

180-189 No Function

190-255 Random Strobe

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

HSIC

6

5
7

E-29

1 0-255 Master Dimme r

2 0-255 Red

3 0-255 Green

4 0-255 Blue

5 0-255 Lime

Colour Macro & W hite

0-9 No Function

10-29 Red 100% / Green Up / Blue 0%

30-49 Red Down / Green 100% / Blue 0%

50-69 Red 0% / Gree n 100% / Blue Up

70-89 Red 0% / Gree n Down / Blue 100%

90-109 Red Up / Green 0% / Blue 100%

110-129 Red 100% / Green Up / Blue Down

130-149 Red 100% / Green Up / Blue Up

150-169 Red Down / Green Dow n / Blue 100%

170-189 Red 100% / Green 100% / Blue 100% / Lime 100%

190-199 2700K

200-209 3200K

210-219 4200K

220-229 5600K

230-239 6500K

240-255 8000K

Strobe

0-9

No Function

10-99

Strobe (Slow to fast)

100-109

No Function

110-179

Lightning Strobe

180-189

No Function

190-255 Random Strobe

Pixel Effect

0-9 No Function

10-39 Static 1

40-69 Static 2

70-99 Static All

100-129 Auto 1 - 2

130-159 Auto 2 - 1

160-189

190-219

220-249

250-255

Tour Mode

7

8

6

E-28

Auto

0-40 No Function

41-50 Auto 1

51-60 Auto 2

61-70 Auto 3

71-80 Auto 4

81-90 Auto 5

91-100 Auto 6

101-110 Auto 7

111-120 Auto 8

121-130 Auto 9

131-140 Auto 10

141-150 Program 1

151-160 Program 2

161-170 Program 3

171-180 Program 4

181-190 Program 5

191-200 Program 6

201-210 Program 7

211-220 Program 8

221-230 Program 9

231-255 Program 10

10 0-255 Auto Spee d Adjustment

Dimmer Spee d

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

11

9

E-30

1 0-255 Master Dimme r

Strobe

0-9

No Function

10-99

Strobe (Slow to fast)

100-109

No Function

110-179

Lightning Strobe

180-189

No Function

190-255 Random Strobe

3 0-255 Red1

4 0-255 Green1

5 0-255 Blue1

6 0-255 Lime1

7 0-255 Red2

8 0-255 Green2

9 0-255 Blue2

10 0-255 Lime2

11 0-255 Red3

12 0-255 Green3

12 0-255 Blue3

14 0-255 Lime3

Dimmer Speed

0-9 No Function

10-29 Off

30-69 Dim1

70-129 Dim2

130-189 Dim3

190-255 Dim4

PIXEL

15

2

E-31

© 2018 by Focon Showtechnic Vertriebsgesellschaft mbH
