Page 1
EXPLAY A5
Видеорегистратор
Руководство пользователя
Page 2
Оглавление
Введение ...................................................................3
Комплект поставки ....................................................4
Глава 1. Функциональные особенности .................5
Глава 2. Установка и извлечение карты памяти ....7
Глава 3. Зарядка элементов питания .....................8
Глава 4. Соединение с компьютером и установка
программного обеспечения.Подключение по HDMI
....................................................................................9
Глава 5. Описание процесса эксплуатации .........12
Глава 6. Возможные неисправности и их
устранение ..............................................................15
Глава 7. Технические характеристики ..................16
2
Page 3
Благодарим за приобретение цифрового автомобильного
видеорегистратора Explay A5.
Чтобы Вы как можно быстрее овладели всеми его возможностями,
мы предусмотрели полное справочное руководство, знакомящее
со способами работы, настройкой видеорегистратора, мерами
предосторожности и родственными продуктами. Перед
использованием этого устройства необходимо внимательно
прочитать все соответствующие главы, чтобы как можно лучше
его использовать.
Это руководство было тщательно отредактировано и, по нашему
мнению, является правильным и заслуживающим доверия. Но
если нам все-таки не удалось полностью избежать ошибок и
пропусков, мы приносим свои извинения и будем рады Вашим
замечаниям и мнениям. Для обновлений версий программного
обеспечения и замечаний обращайтесь на сайт www.explay.ru
Введение
3
Page 4
Комплект поставки.
НАИМЕНОВАНИЕ КОЛИЧЕСТВО ЕДИНИЦЫ
Видеорегистратор 1 Шт.
Держатель 1 Шт.
Автомобильное
зарядное
Кабель USB
Гарантийный талон
Руководство
пользователя
Производитель вправе вносить изменения во внешний вид,
технические характеристики и комплектацию устройства.
4
устройство
1 Шт.
1 Шт.
1 Шт.
1 Шт.
Page 5
Глава 1. Функциональные особенности
ЖК-дисплей и камера
Дисплей 2,7 дюйма TFT LCD, широкоугольная камера высокой
четкости (170 градусов угол обзора).
Запись видео
Запись видео осуществляется в формате AVI.
Фото
Формат фото – JPG.
Запись времени и даты
Режимы видео и фото позволяют настроить отображение времени
и даты. Таким образом, Вы всегда сможете определить, когда
произошло то или иное событие.
Циклическая запись
Включение данной функции позволит непрерывно записывать на
карту памяти, т.е. при её заполнении автоматически стираются
старые данные.
Дополнительные разъемы
Встроенный динамик и микрофон, разъем Micro USB, слот для
SD-карты.
5
Page 6
Описание кнопок
«Вверх»/
«Воспроизведение»
«Меню»/
«Без звука»
«Вниз»
Дисплей
Кнопка
«Видео»
Кнопка
«Фото»/
«Выбор»
Кнопка «Выход»
Кнопка
Вкл./Выкл.
Кнопка
сброса
«Reset»
Объектив Разъем miniHDMI
Разъем
Micro USB
Динамик Микрофон
6
Слот для
карты
памяти
MicroSD.
Разъем
AV-out
Page 7
Глава 2. Установка и извлечение карты памяти.
Вставьте карту памяти в соответствующий слот до щелчка.
Для извлечения карты памяти из устройства слегка надавите на
нее до щелчка.
Внимание! Устанавливать карту памяти нужно определенной
стороной. Установка карты памяти в неверном направлении может
привести к повреждению ее или видеорегистратора.
Используйте высокоскоростную карту памяти, которая
соответствует спецификации SDHC. Высокоскоростная карта
памяти имеет знак C6 или выше.
Если формат карты памяти несовместим с устройством, то может
возникнуть надпись “card error”. Для устранения неисправности
попробуйте отформатировать карту памяти через
соответствующий пункт меню.
7
Page 8
Глава 3. Зарядка элементов питания.
В этом продукте используется литиево-полимерный аккумулятор.
Зарядка может осуществляться с помощью автомобильного
зарядного устройства, либо при подключении к компьютеру.
Используемый источник питания должен соответствовать
национальным стандартам, и производитель не несет
ответственности ни за какие проблемы, вызванные применением
нестандартного источника питания.
√ При использовании других зарядных устройств индикация
полного заряда для зарядного устройства и внутреннего
устройства могут отличаться, в этом случае индикация
устройства должна выбираться в соответствии со стандартом.
√ Устройство поддерживает мониторинг напряжения питания по
уровням.
√ Когда аккумулятор заряжен полностью, его значок
показывается заполненным ( ), и это заполнение
уменьшается по мере расхода заряда батареи.
√ Когда напряжение питания падает практически до нуля,
значок батареи становится пустым ( ). После чего
видеорегистратор отключается. Своевременно заряжайте
видеорегистратор.
√ Первые 3 зарядки желательно производить по 12 часов и
только после полной разрядки аккумулятора.
Отображение процесса зарядки устройства от зарядного
устройства.
Чтобы продлить срок службы аккумуляторов, в
начале использования
видеорегистраторанеобходимо, как минимум,
два раза заряжать аккумулятор только после
его полного разряда.
Не используйте видеорегистратор в условиях
высокой влажности и высокой температуры.
Запрещается подвергать устройство
воздействию огня. (Инструкции по зарядке
приведены только для справки).
8
Page 9
Глава 4. Соединение с компьютером и установка
программного обеспечения.Подключение по HDMI.
Подключение
компьютеру
к
.
Для подключения видеорегистратора к ПК используйте
USB-кабель
.
Подсоедините устройство к ПК. Видеорегистратор
автоматически включится
.
Как
только устройство будет распознано, зайдите
в «Мой компьютер», выберите
«Съемный диск» - там
Вы
найдете записанные файлы.
Отключение от компьютера .
1. Выберите на панели задач Вашего компьютера значок
подключенных
мыши и
устройств, щелкните его правой кнопкой
Безопасное
отключение устройства”.
2. Выберите тип останавливаемого устройства и нажмите
кнопку “Остановить”.
3. Выберите останавливаемый драйвер и нажмите кнопку “OK”.
4. Для завершения операции нажмите кнопку “Закрыть”.
Неправильное завершение работы с компьютером
может привести к
повреждению видеорегистратора.
Загрузка и выгрузка файлов.
a. Загрузка файлов
.
Скопируйте файлы и мелодии со своего ПК на
“Съемный диск” (т.е.
видеорегистратор).
b. Выгрузка файлов.
Откройте папку “Мой компьютер” на своем ПК, затем
Съемный
открыть
выберите
файлы,
диск” и дважды щелкните его, чтобы
нужно выгрузить, и скопируйте их в нужный
“
каталог на своем ПК.
Меры предосторожности :
которые
¾ Во избежание повреждения файлов, в течение чтения, записи
и передачи
выгрузки,
данных, пока на экране находится рисунок загрузки
выключайте питание и не отключайте
не
видеорегистратор от ПК.
.
9
Page 10
¾ Удаляйте устройство, соблюдая следующие процедуры
безопасного
• Сначала дважды щелкните значок на панели задач
рабочего стола ПК. На экране ПК появится приглашение
“Безопасное удаление устройства”. Нажмите кнопку
“Остановить”, и операционная система предложит
подтвердить удаление устройства. Нажмите кнопку “Да”, и
появится сообщение “Оборудование может быть удалено”.
С этого момента можно безопасно отключить устройство
от ПК.
Установка и удаление программного обеспечения.
Требования к программному обеспечению.
Это устройство поддерживает стандартные функции USB-диска и
работает с операционными системами Windows 2000 и более
поздними, Mac OSX 10.3.6 и более поздними версиями.
Примечание. При использовании этого видеорегистратора с
операционными системами WIN2000/XP/VISTA/7 установка
драйвера не требуется. При возникновении необходимости
обновления встроенного программного обеспечения,
понадобится установить драйвер.
удаления:
Если видеорегистратор по непонятным
причинам работает неправильно, выключите
его и снова включите спустя 3 секунды.
Если устройство продолжает работать
неправильно – обратитесь в авторизированный
сервисный центр для устранения
неисправности.
Модернизация программного обеспечения на
видеорегистраторе.
Видеорегистратор поддерживает обновление прошивки при
помощи соответствующего ПО.
10
Page 11
Обновление программного обеспечения может
привести к сбоям или ухудшению работы
видеорегистратора, только если Вы произвели
какие-либо действия неправильно! Пожалуйста,
внимательно прочитайте настоящее
руководство, прежде чем пользоваться
устройством, и обратите внимание на то, что
описанные действия могут производиться
только лицами, имеющими определенные
знания в области компьютеров.
Обновление программного обеспечение
предназначено для исправления ошибок на
программном уровне и оптимизации работы
устройства. После обновления программного
обеспечения работа видеорегистратора должна
остаться полноценной.
Программное обеспечение, предназначенное
для обновления данного видеорегистратора, не
может применяться по отношению к
видеорегистраторам других серий, объёма
памяти и наоборот.
По вопросам модернизации устройства перед
прошивкой рекомендуем обратиться на сайт
www.explay.ru
Подключение по HDMI.
Вставьте HDMI провод в разъем HDMI видеорегистратора,
вставьте другой конец провода в соответствующее отверстие
телевизора, установите телевизор в режим HDMI. После этого вы
сможете просматривать HDMI видео. Выберите нужный файл,
нажмите «ОК» для начала воспроизведения.
11
Page 12
Глава 5. Описание процесса эксплуатации.
A5 крепится на лобовое стекло
автомобиля с помощью входящего в
комплект кронштейна. Видеорегистратор
работает в автономном режиме и не
отвлекает от вождения автомобилем.
Записанные ролики Вы без проблем
сможете просмотреть на дисплее
устройства или с помощью стандартного
плеера Вашего компьютера.
Включение.
Удерживайте кнопку Вкл./Выкл.примерно в течение 3 секунд, на
экране видеорегистратора отобразится загрузочная картинка,
после чего устройство будет доступно для работы.
Выключение.
Удерживайте Вкл./Выкл. в течение 3 секунд для выключения
устройства.
Устройство автоматически включается при подключении к
автомобильному зарядному устройству и автоматически
выключается при отсоединении от него.
Переключение между режимами.
Нажмите кнопку MODE для переключения между режимами
видео-и фотосъемки, а также режимом воспроизведения.
Значок означает, что включен режим видео, значок - режим
фото соответственно.
Видеосъемка
Когда в левом верхнем углу экрана
высвечивается значок - это означает, что
выбран режим записи видео. Для начала
съемки нажмите кнопку записи ОК. На
экране начнет мигать красный индикатор
. Чтобы остановить запись, нажмите на
данную кнопку снова (красный индикатор
перестанет мигать).
12
Page 13
Настройки видео.
Нажмите кнопку Menu для входа в режим настроек видео. Для
изменения
доступны следующие настройки видео
Вам
:
¾ Разрешение видео: 1920*1080 30P 16:9, 1280*720 60P 16:9,
1280*720 30P
16:9, 640*480 60P 4:3.
¾ Качество: Лучшее, хорошее, нормальное.
¾ Цикл записи: Можно выбрать время одного цикла
беспрерывной записи:
Если у Вас заканчивается место на карте
автоматически делает новую запись вместо самой старой
3 мин, 5 мин, 10 мин, выкл.
то устройство
,
¾ Дата/время: Дата/Время: выкл, Дата/Время: только дата,
Дата/Время:
включить
только время, Дата/Время: дата и время –
или выключить
отображение даты и времени на
записи.
¾ Разрешение (настраивает разрешение фотографии):
12M (4000*3000
4:3), 8M (3200*2400 4:3), 5M (2592*1944 4:3),
3M (2048*1536 4:3).
Фотосъемка.
Из режима видеосъемки нажмите кнопку MODE, чтобы попасть в
режим съемки фотографий. В правом верхнем углу появится
значок .
Направьте видеорегистратор на нужный объект.
Нажмите кнопку ОК для того, чтобы сфотографировать объект.
Настройки изображения .
Нажмите дважды кнопку Меню, чтобы войти в режим настроек
изображения
¾ Подавление мерцания: 50 Гц, 60 Гц, Авто
¾ Контраст: средний, высокий, низкий.
¾ Резкость: средняя, высокая, низкая.
Настройки экспозиции
¾
изменения Вам доступны следующие настройки:
:
Вы можете настроить экспозицию
.
Воспроизведение
Включите устройство и в режиме ожидания дважды нажмите
кнопку MODE. Кнопками вверх/вниз выберите нужное
изображение или видео и нажмите OK, чтобы открыть его.
Если Вы нажмете кнопку Menu, то сможете удалить файл или
защитить от стирания
.
.
13
памяти
Page 14
Настройки .
Войдите в режим настроек путем тройного нажатия в
режиме ожидания кнопки Меню. Кнопками Вверх/Вниз
пролистайте до пункта «Настройки системы» и
подтвердите выбор, нажав OK. Для изменения Вам
доступны следующие настройки:
¾ Язык
¾ Установка времени: изменение текущих даты и времени.
¾ Форматирование: Вы можете отформатировать карту памяти.
¾ Сброс настроек: возврат к заводским установкам.
функции
¾ Автоотключение: Вкл./Выкл. При включении
прибор
автоматически выключается при отсоединении его от
источника питания и
питания.
¾ G-сенсор: Вы можете настроить чувствительность
датчика удара.
¾ Выключение экрана: Вы можете установить время, через
которое
¾ Номер автомобиля: Введите номер Вашего автомобиля,
он будет
¾ Версия ПО: Вы можете посмотреть версию программного
обеспечения.
автоматически перейдет в режим энергосбережения.
отображаться на видео.
включается, при подключении источника
данной
14
Page 15
Глава 6. Возможные неисправности и их устранение.
Проблема Решение
Видеорегистратор не
фотографирует, или не
работает запись.
На фото и видео изображение
мутное или расплывчатое.
Устройство не реагирует на
нажатие кнопок или зависло.
Невозможно загрузить
/выгрузить файл с диска,
видеорегистратор не
определяется.
Слова на экране искажены. Проверьте правильность
После обновления прошивки
устройство нормально не
функционирует.
Убедитесь в том, что карта
памяти вставлена и на ней
достаточно свободного места.
Поменяйте разрешение фото.
Аккуратно протрите объектив
видеорегистратора с помощью
мягкой ткани.
Перезагрузите
видеорегистратор с помощью
кнопки Reset, расположенной
рядом с креплением.
Проверьте, что штекеры
вставлены до упора.
Подсоединяйте
видеорегистратор после
полной загрузки операционной
системы. Повторно
подсоедините устройство.
выбора языка.
Повторите процедуру
обновления прошивки.
15
Page 16
Глава 7. Технические характеристики.
Характеристики продукта
РАЗМЕРЫ 115*55*37 ММ
Дисплей 2.7дюйма
Соединение с ПК MicroUSB
Разрешение фото 12M/10M/8M/5M/3M/2М
Поддерживаемые
форматы видео
Питание
Память
Поддерживаемые ОС WIN2000/XP/Vista/7ивыше
AVI/MOV, 1080P/720P
От прикуривателя
автомобиля, при
подключении к ПК через
USB
карта памяти MicroSD
( до 32 Гб)
Комплект поставки Видеорегистратор,
Примечание:
1. Установленный срок службы устройства 2 года с момента
продажи.
2. Производитель вправе вносить изменения во внешний вид,
технические характеристики и комплектацию устройства без
предварительного уведомления.
3. С данной инструкцией Вы также можете ознакомиться на
сайте www.explay.ru.
4. Интерфейс устройства, представленный на картинках и в
руководстве по эксплуатации, может отличаться от
16
руководство пользователя,
гарантийный талон,
держатель, автомобильная
зарядка,USB кабель
Page 17
имеющегося у пользователя в зависимости от версии
установленной прошивки.
5. Гарантия на аксессуары 2 недели с момента покупки, далее
гарантия действует только на устройство.
Гарантия и обслуживание.
1. Гарантия предоставляется в соответствии с действующим
законодательством Российской Федерации.
2. Гарантия действует 12 месяцев со дня продажи, указанного в
гарантийной карте.
3. Ремонт в гарантийный период осуществляется в
авторизованных сервисных центрах. С актуальным списком
сервисных центров вы можете ознакомиться на нашем сайте в
разделе технической поддержки: http://support.explay.ru/
4. Гарантия не действует в случае повреждений, вызванных
неправильной эксплуатацией или небрежностью. Пожалуйста,
сохраняйте гарантийный талон и, по возможности,
оригинальную упаковку. Это не ущемляет ваши,
установленные законом права.
5. По окончании гарантийного срока рекомендуем обращаться
для осуществления обслуживания в авторизованные
сервисные центры.
Телефон горячей линии: 8-800-555–09–71 (звонок бесплатный
на территории РФ)
17
Page 18

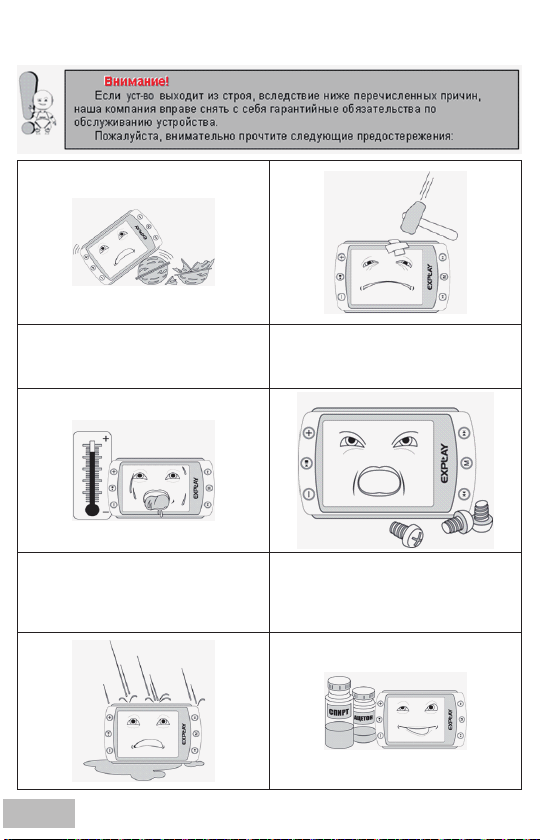

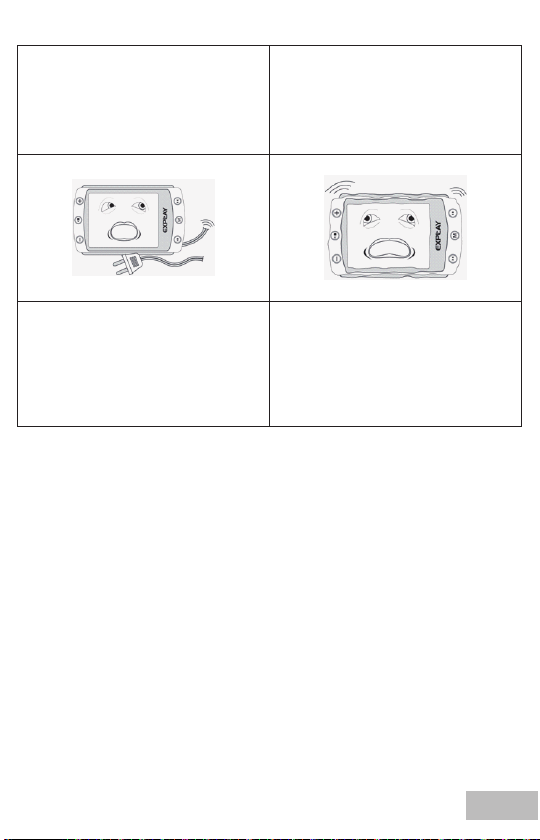

Инструкции по технике безопасности.
Не используйте устройство
для задач, не описанных в
данном руководстве.
Не используйте устройство в
условиях высокой
температуры, влажности и
сильных магнитных полей.
18
Не допускайте сильных ударов
по корпусу устройства или
сильной тряски.
Не пытайтесь открывать
корпус устройства и
ремонтировать его
самостоятельно.
Page 19
Не допускайте попадания
влаги в устройство. При
попадании влаги на корпус
протрите устройство сухой
салфеткой.
Не используйте для очистки
устройства активных, легко
воспламеняемых веществ
(спирт, бензин, ацетон и т.п.).
Не вынимайте вилку зарядного
устройства из сети, держа его
за провод. Это может
привести к разрыву провода.
Уведомление о защите окружающей среды
Использованные упаковочные материалы, аккумуляторы и
электрические компоненты должны утилизироваться независимо
друг от друга согласно существующим нормативным правилам.
Меры безопасности при использовании устройства
Следуйте правилам безопасности дорожного движения
• Перестаньте слушать устройство, если оно мешает или
отвлекает Вас во время вождения любым транспортным
средством или выполнении любой другой деятельности,
которая требует от Вас сосредоточенности.
Не допускайте вибраций или
ударов в то время, когда
устройство подключено к PC.
Отключайте устройство от PC
только через «безопасное
отключение устройства».
19
Page 20

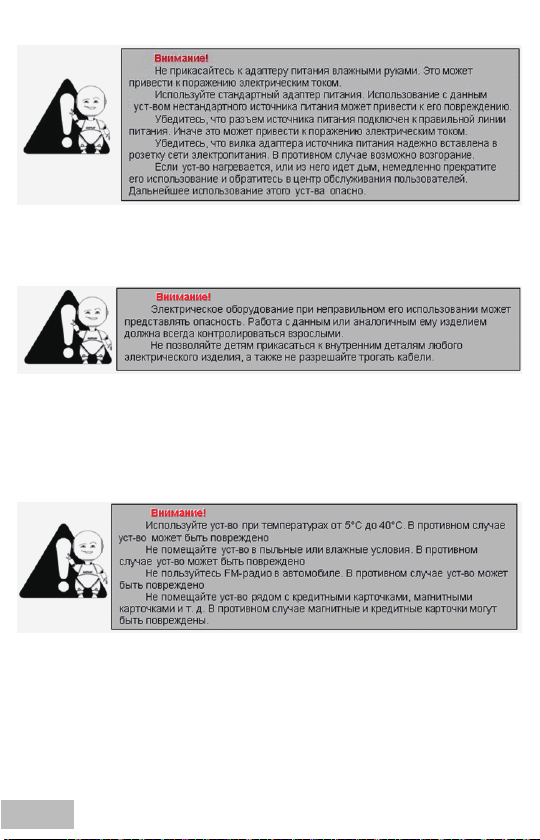

Берегите Ваш слух
• Устанавливайте громкость звука на безопасном уровне.
• Если у Вас периодически появляется звон в ушах, снизьте
уровень громкости или прекратите использование устройства.
Разъёмы и порты
Не вставляйте разъём в порт с силой. Если разъём не удается без
труда вставить в порт, возможно, разъем и порт не соответствуют
друг другу.
Убедитесь в том, что разъём соответствует порту и что разъём
расположен правильно относительно порта.
Чистка
Придерживайтесь указанных ниже основных правил при очистке
внешней поверхности устройства и его компонентов:
• Убедитесь в том, что устройство отключено.
• Используйте смоченную, мягкую ткань без пуха. Не
допускайте попадания жидкости в отверстия.
• Не используйте аэрозольные распылители, растворители,
спирт и абразивные/шлифовальные материалы.
20
Loading...
