EXPLAY DVR-011Mini

Видеорегистратор

Руководство пользователя

Оглавление

Введение ........................................................................................................................ 3

Комплект поставки ......................................................................................................... 4

Глава 1. Функциональные особенности ....................................................................... 5

Описание кнопок ......................................................................................................... 6

Глава 2. Установка и удаление карты памяти. ............................................................ 7

Глава 3. Зарядка элементов питания .......................................................................... 8

Глава 4. Соединение с компьютером и установка программного обеспечения,

подключение по HDMI ................................................................................................... 9

Подключение к компьютеру ....................................................................................... 9

Отключение от компьютера ....................................................................................... 9

Загрузка и выгрузка файлов ...................................................................................... 9

Установка и удаление программного обеспечения ............................................... 10

Модернизация программного обеспечения на видеорегистраторе...................... 10

Подключение по HDMI ............................................................................................. 11

Глава 5. Описание процесса эксплуатации ............................................................... 12

Включение. ................................................................................................................ 12

Выключение. ............................................................................................................. 12

Переключение между режимами. ............................................................................... 13

Видеосъемка ................................................................................................................ 14

Настройки видео ....................................................................................................... 14

Фотосъемка .................................................................................................................. 15

Настройки фото ........................................................................................................ 15

Воспроизведение ......................................................................................................... 16

Настройки ..................................................................................................................... 17

Глава 5. Возможные неисправности и их устранение .............................................. 18

Глава 6. Технические характеристики ....................................................................... 19

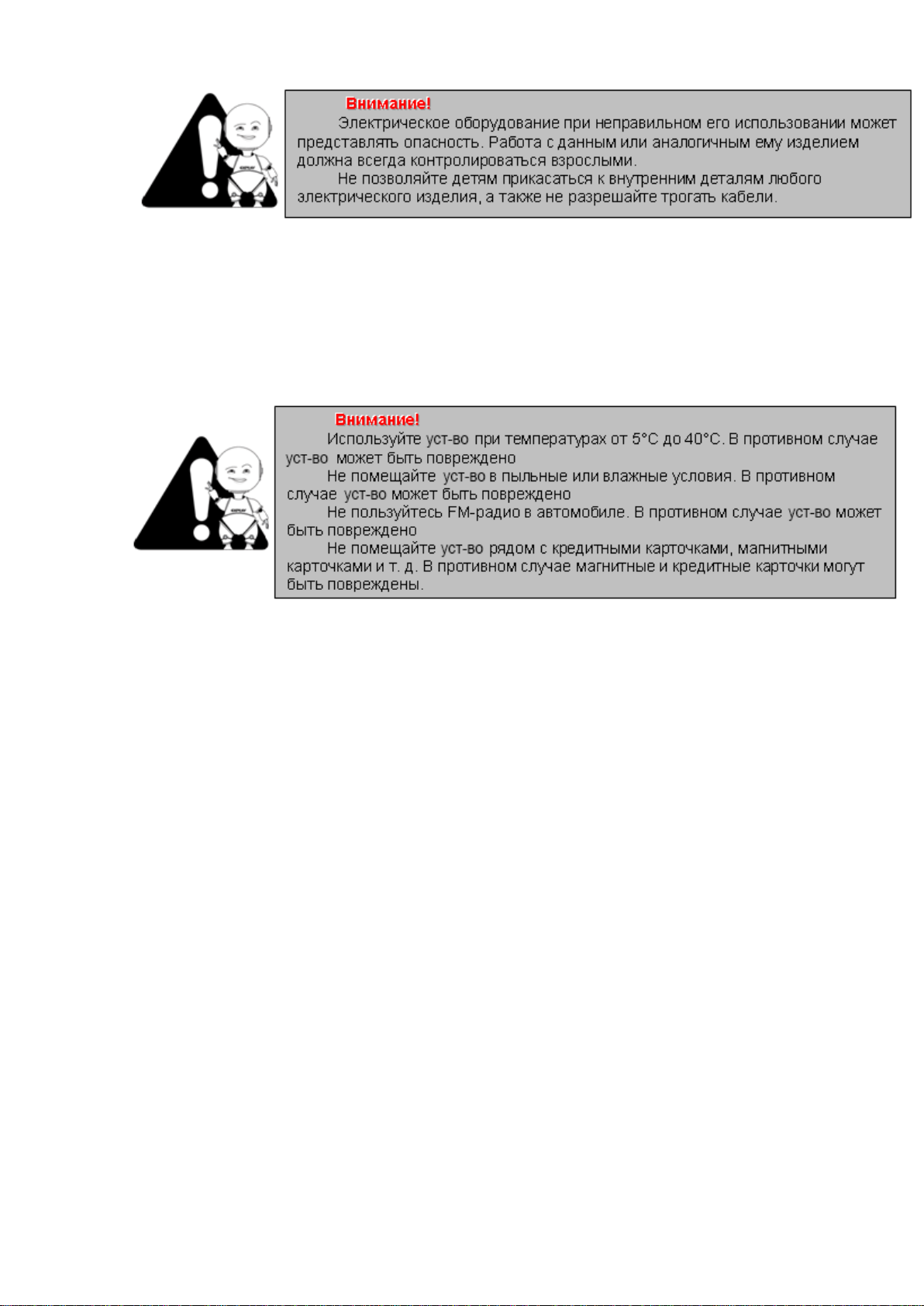

Инструкции по технике безопасности. ....................................................................... 21

Уведомление о защите окружающей среды .......................................................... 22

Меры безопасности при использовании устройства ............................................. 22

Разъѐмы и порты ...................................................................................................... 23

Чистка ........................................................................................................................ 23

Введение

Благодарим за приобретение цифрового автомобильного видеорегистратора

Explay.

Чтобы Вы как можно быстрее овладели всеми его возможностями, мы

предусмотрели полное справочное руководство, знакомящее со способами

работы, настройкой видеорегистратора, мерами предосторожности и

родственными продуктами. Перед использованием этого устройства необходимо

внимательно прочитать все соответствующие главы, чтобы как можно лучше его

использовать.

Это руководство было тщательно отредактировано и, по нашему мнению,

является правильным и заслуживающим доверия. Но если нам все-таки не

удалось полностью избежать ошибок и пропусков, мы приносим свои извинения и

будем рады Вашим замечаниям и мнениям. Для обновлений версий программного

обеспечения и замечаний обращайтесь на сайт www.explay.ru

Комплект поставки

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО

ЕДИНИЦЫ Видеорегистратор

Шт.

Держатель

Шт.

Автомобильная зарядка

Шт.

Кабель USB

Шт.

Гарантийный талон

Шт.

Производитель вправе вносить изменения во внешний вид, технические характеристики и комплектацию устройства.

Глава 1. Функциональные особенности

ЖК-дисплей и камера Дисплей 2,7 дюйма TFT LCD, широкоугольная камера высокой четкости (170º угол обзора). Запись видео Запись видео осуществляется в формате AVI. Фото Формат фото – JPG. Запись времени и даты

Режимы видео и фото позволяют настроить отображение времени и даты. Таким

образом, Вы всегда сможете определить, когда произошло то или иное событие.

Циклическая запись

Включение данной функции позволит непрерывно записывать на карту памяти,

т.е. при еѐ заполнении автоматически стираются старые данные.

Дополнительные разъемы

Встроенный динамик и микрофон, разъемы mini HDMI и mini USB, слот для SD- карты, AV-выход.

Описание кнопок

1. Кнопка «Меню».

2. Кнопка «Вверх».

3. Кнопка «Вниз».

4. Кнопка переключения режимов «MODE».

5. Дисплей.

6. Разъем AV-out.

7. Разъем HDMI.

8. Крепление для автомобильного держателя.

9. Кнопка сброса «Reset».

10. Разъем Mini USB.

11. Объектив.

12. Динамик.

13. Микрофон.

14. Кнопка Вкл./Выкл.

15. Слот для карты памяти MicroSD.

16. Кнопка «ОК» / кнопка записи - для подтверждения выбора и для начала записи.

Глава 2. Установка и удаление карты памяти.

Вставьте карту памяти в соответствующий слот до щелчка. Для извлечения карты памяти из устройства слегка надавите на нее до щелчка.

Внимание! Устанавливать карту памяти нужно определенной стороной. Установка карты памяти в неверном направлении может привести к повреждению ее или

видеорегистратора.

Используйте высокоскоростную карту памяти, которая соответствует

спецификации SDHC. Высокоскоростная карта памяти имеет знак C6 или выше.

Если формат карты памяти несовместим с устройством, то может возникнуть

надпись “card error”. Для устранения неисправности попробуйте отформатировать карту памяти через соответствующий пункт меню.
