EXAKT EC-310-GL merülő körfűrész készlet
Megrend. szám: 82 06 82
Kezelési útmutató
Elektromos szerszámok általános biztonsági
előírásai
FIGYELEM! Valamennyi utasítást el kell olvasni. Az
alábbiakban leírt utasítások be nem tartása elektromos
áramütést, tüzet és/vagy súlyos sérülést okozhat. A
következőkben használt „elektromos szerszám” fogalom egyaránt
vonatkozik az elektromos hálózatról csatlakozó kábelen táplált
elektromos szerszámokra és az akkus meghajtású csatlakozó
kábel nélküli elektromos szerszámokra.
Őrizzük jól meg a kezelési útmutatót.
1. Munkaterület
a) Tartsuk a munkaterületet rendben és tisztán.
Rendetlenség és rosszul megvilágított munkaterület balesethez
vezethet.
b) Ne használjuk a készüléket robbanásveszélyes
környezetben, ahol éghető folyadékok, gázok vagy porok
vannak. Az elektromos szerszámokban szikra keletkezik, amely
a port vagy gőzt meggyújthatja.
c) Ne használjuk a szerszámot gyerekek és idegen
személyek közelében. Ha elterelődik a figyelmünk,
elveszíthetjük a kontrollt a készülék felett.
2. Elektromos biztonság
a) A készülék csatlakozódugója illeszkedjen az aljzatba. A
dugaszolót semmilyen körülmények között se
módosítsuk. Eredeti dugaszoló és hozzá illő aljzat esetén
kisebb az áramütés veszélye.
b) Kerüljük az érintkezést jól földelt felületekkel, csövekkel,
fűtőtestekkel, tűzhellyel hűtőszekrénnyel. Nagyobb az
áramütés veszélye, ha a testünk földelve van.
c) Ne érje eső vagy nedvesség a készüléket. A víz behatolás
növeli az áramütés veszélyét.
d) A kábelnél fogva ne szállítsuk a készüléket, ne akasszuk
fel vele, és a csatlakozó dugót se a kábelnél fogva húzzuk
ki. Óvjuk a kábelt a forró helyektől, olajtól, éles vagy
mozgó tárgyaktól. Sérült vagy összegubancolódott kábel
növeli az áramütés veszélyét.
e) Szabadban használt elektromos szerszámnál kültéri
használatra engedélyezett hosszabbító kábelt
használjunk. Az így engedélyezett kábel csökkenti az
elektromos áramütés veszélyét.
3. Személyi biztonság
a) Figyeljünk a munkánkra, és ésszel dolgozzunk az
elektromos szerszámmal. Fáradtan, gyógyszer vagy
alkohol hatása alatt ne használjuk a szerszámot. A
készülék használatánál egy figyelmetlen pillanat komoly
sérülésekhez vezethet.
b) Viseljünk egyéni védőfelszerelést, és minden esetben
védőszemüveget. A használattól függően porálarc,
csúszásmentes bakancs, védősisak, hallásvédő eszközök vagyis védőfelszerelés - viselete is csökkentheti a
sérülésveszélyt.
c) Kerüljük a véletlen indítást. Ellenőrizzük, hogy a kapcsoló
ki van-e kapcsolva, mielőtt csatlakoztatnánk a dugót az
aljzatba. Ha a készülék szállítása közben a kezünk a
kapcsolón van, vagy a csatlakozódugót bekapcsolt készülék
mellett dugjuk be az aljzatba, baleset következhet be.
d) A készülék bekapcsolása előtt távolítsuk el a beállító
szerszámokat és csavarkulcsokat. A készülék egy forgó
részén fennmaradt szerszám vagy kulcs sérülést okozhat.
e) Ne becsüljük túl a képességeinket. Legyünk mindig
egyensúlyi helyzetben és álljunk biztosan a lábunkon. Így
a készüléket váratlan helyzetekben is jól kézben tudjuk tartani.
f) Viseljünk alkalmas ruházatot. Ruházatunk ne legyen túl bő,
és mellőzzük az ékszereket. A hajunkat, ruházatunkat és a
kesztyűnket tartsuk távol a mozgó alkatrészektől. A laza
ruházatot, ékszereket a mozgó alkatrészek elkaphatják.
Szabadban végzett munkánál használjunk gumikesztyűt és
csúszásmentes lábbelit.
g) Ha a készülékre porelszívó vagy porgyűjtő berendezés
szerelhető fel, ellenőrizzük, hogy ezek megfelelően
vannak csatlakoztatva és használva. E berendezések a por
által okozott károsodást csökkentik.
4. Az elektromos szerszámokat gondosan használjuk és
kezeljük.
a) Ne terheljük túl a készüléket. A munkához az arra szolgáló
elektromos kéziszerszámot használjuk. A célnak megfelelő
elektromos szerszámmal a megadott teljesítmény határok
között jobb munkát végezhetünk és biztonságosabban
dolgozhatunk.
b) Ne használjunk hibás kapcsolójú elektromos szerszámot.
Az a szerszám, amit nem lehet be- és kikapcsolni, veszélyes,
és meg kell javítani.
c) A készülék átállítása, tartozékok cseréje vagy a készülék
elrakása előtt a dugaszolót húzzuk ki az aljzatból. Ezzel
megakadályozzuk a készülék véletlen elindítását.
d) Az éppen nem használt elektromos szerszámokat tartsuk
a gyerekek elérhetőségén kívül. Ne engedjük át a készülék
használatát olyanoknak, akik nem jártasak benne vagy a
jelen Útmutatót nem olvasták. Az elektromos szerszámok
veszélyt jelentenek járatlan személyek kezében.
e) Gondosan ápoljuk a készüléket. Ellenőrizzük, hogy a
mozgó részek kifogástalanul működnek-e, nem akadnak,
valamint hogy nincsenek-e törött vagy annyira sérült
alkatrészek, amelyek a működést befolyásolhatják.
Használat előtt javíttassuk meg a sérült alkatrészeket. Sok
baleset származik a hiányosan karbantartott elektromos
szerszámoktól.
f) A vágószerszámok legyenek mindig élesek és tiszták. A
kellően éles, gondosan ápolt vágószerszámok ritkábban
szorulnak meg, és könnyebben vezethetők.
g) Az elektromos szerszámot, tartozékait, szerszám betéteit
stb. használjuk jelen utasítás szerint, és úgy, ahogy az az
adott szerszámtípusra elő van írva. Vegyük figyelembe a
munkafeltételeket és a végzendő feladatot is. Az
elektromos szerszámoknak a rendeltetéstől eltérő használata
veszélyes helyzeteket teremthet.
5. Szerviz
a) A készüléket csak képzett szakemberekkel és eredeti
alkatrészekkel javíttassuk. Ezzel őrizhetjük meg a készülék
biztonságosságát.
Kiegészítő biztonsági utasítások
1. VESZÉLY
a) Az ujjaink ne érjenek be a fűrész működési területébe, és
ne érjenek a fűrészlaphoz.
b) Ne nyúljunk a munkadarab alá. A védőburkolat a
munkadarab alatt nem képes megvédeni a sérüléstől.
c) A vágási mélységet a munkadarab vastagságának
megfelelően állítsuk be. Egy fogmagasságnál valamivel
kevesebb látsszon ki a munkadarab alatt.
d) A fűrészelendő munkadarabot sohase tartsuk szabadon a
kezünkben, vagy a combjainkra támasztva. A
munkadarabot mindig szilárd aljzathoz rögzítsük. Fontos,
hogy a munkadarabot szilárdan rögzítsük, nehogy a szerszám
a testünkhöz érjen, és hogy a fűrészlap megszorulásának
veszélyét csökkentsük.
e) A készüléket csak a szigetelt megfogási felületeinél
tartsuk a kezünkben, ha olyan helyen dolgozunk vele, ahol
a fűrész rejtett elektromos vezetékeket találhat, vagy ha a
saját csatlakozóvezetékét megsértheti. A feszültség alatt
álló vezetékhez érintkezéskor az egész szerszám feszültség
alá kerül, ami áramütést okozhat.
f) Ha a fát hosszában vágjuk, mindig használjunk párhuzam
vezetőt vagy egy vezetőlécet. Ezzel javul a vágási
pontosság és csökken a fűrészlap megszorulásának a
veszélye.
g) Használjunk mindig megfelelő méretű és felfogó furatú (pl.
csillag alapú vagy kör alakú) fűrészlapot. A csatlakozó
részekhez nem illő fűrészlapok ütnek, és a készülék kikerülhet
az ellenőrzésünk alól.
h) Sohase használjunk sérült vagy nem odaillő alátét
tárcsákat vagy csavarokat. A fűrészlap alátét tárcsákat és
csavarokat kifejezetten az optimális teljesítmény és
üzembiztonság elérésére, az adott fűrészhez konstruálták.
2. A visszacsapódás oka és elkerülése:
A visszacsapódás egy nem kellően kézben tartott fűrésznél egy
megakadó, megszoruló vagy hibásan beállított fűrészlap hatására
következik be, amikor a fűrész kiugrik a munkadarabból és a
kezelő felé ugrik.
Amikor a fűrészlap a záródó fűrészjáratban megakad vagy
megszorul, a motor ereje a készüléket a kezelő felé löki. Ha a
fűrészlap a fűrészjárat résben elhajlik vagy rosszul van beállítva,
a hátsó fűrészlap él fogai a munkadarabba beleakadhatnak,
ennek hatására a fűrészlap kifele törekszik a fűrészjáratból, és a
fűrész a kezelő irányába visszaugrik. A visszacsapódás a fűrész
téves vagy hibás használatának az eredménye. Megfelelő – a
következőkben leírt – elővigyázatossággal kiküszöbölhető.
a) Tartsuk a fűrészt mindkét kezünkkel határozottan
megfogva. Karunk olyan helyzetben legyen, amelyben a
visszaütő erőt jól fel tudjuk fogni. A fűrészlaphoz képest
mindig oldalt álljunk, ne legyen a fűrészlap a testünkkel
egy síkban. Visszarúgáskor a körfűrész hátrafelé is ugorhat,
de megfelelő állásban a kezelő személy a visszarúgó erőket
képes felfogni.
b) Ha a fűrészlap megszorul, vagy a fűrészelési folyamat
valami más okból megszakad, engedjük el a be/kikapcsolót, és nyugodtan hagyjuk a fűrészt a
munkadarabban, amíg a fűrészlap teljesen le nem áll.
Ne próbáljuk meg kivenni a fűrészt a munkadarabból, ne
húzzuk hátrafelé se, amíg a fűrészlap meg nem áll, és
amíg a készülék visszarúghat. Keressük meg a fűrészlap
beszorulásának okát, és megfelelő intézkedéssel hárítsuk el a
hibát.
c) Ha a munkadarabban lévő fűrészlapot újra el akarjuk
indítani, állítsuk a fűrészlapot a fűrészelési rés közepébe,
és ellenőrizzük, hogy nem akadt-e be egy vagy több fog a
munkadarabba. Ha a fűrészlap megszorult, az újraindításkor
kiugorhat a munkadarabból, vagy visszarúghat.
d) Nagyobb lapokat a megmunkálásnál támasszunk
megfelelően alá, ha a fűrészlap beszorul, nehogy a fűrész
visszarúgjon. A nagyobb méretű lapok saját súlyuk miatt
belóghatnak. A lapokat mindkét végükön, és a fűrészelési rés
közelében teljes hosszban alá kell támasztani.
e) Ne használjunk életlen vagy sérült fűrészlapot. Az életlen
vagy rosszul kihajlított fogú fűrészlap túl keskeny vágási rést
vág ki, ettől megnövekszik a súrlódás, a fűrészlap
megszorulhat és a fűrész visszarúghat.
f) Különösen óvatosan kell dolgozni, ha egy nem átlátható
területen, például egy fal egyik oldalán hajtunk végre
"süllyesztő vágást". Az anyagba besüllyedő fűrészlap a
fűrészelés közben kívülről nem látható akadályban
megakadhat, ami visszarúgáshoz vezethet.
3a) Használat előtt ellenőrizzük, hogy a védőburkolat
tökéletesen zár-e. Ne használjuk a fűrészt, ha a
védőburkolat nem jár szabadon és nem zár azonnal. Ne
akasszuk be vagy rögzítsük nyitott helyzetben az alsó
védőburkolatot. Ha a fűrész véletlenül leesik a padlóra, az
alsó védőburkolat meggörbülhet. Ellenőrizzük, hogy a
védőburkolat szabadon mozog, és semmilyen vágási szögnél
és vágási mélységnél sem ér hozzá a fűrészlaphoz, vagy a
berendezés egyéb részéhez.
b) Ellenőrizzük a védőburkolat rugóinak működését. Ha a
védőburkolat és mozgató rugói nem működnek
tökéletesen, akkor a használat előtt javíttassuk meg a
készüléket. Sérült alkatrészek, ragacsos lerakódások, vagy
felgyűlt forgácsok akadályozhatják az alsó védőburkolat
működését.
c) Ferdén kivitelezett süllyesztő vágásnál biztosítsuk
oldalirányú elcsúszás ellen a fűrész vezetőlapját.
Oldalirányú megcsúszásnál megszorulhat a fűrészlap és ettől
a fűrész visszarúghat.
d) Ne tegyük le a fűrészt a munkapadra vagy a padlóra, ha a
védőburkolat nem borítja be teljesen a fűrészlapot. Egy
védetlen, utánfutó fűrészlap a vágási iránnyal ellenkező
irányba mozog és mindenbe belevág, ami az útjába kerül.
Ügyeljünk a fűrész utánfutási idejére.
4. További utasítások
a) A gép markolata mindig legyen tiszta, száraz, ne legyen
olajos vagy zsíros.
b) A fűrészlapot ne állítsuk meg oldalirányból megnyomva.
c) Amikor nem használjuk, a szerszám legyen mindig száraz,
és tároljuk biztonságos magasságban vagy zár alatt.
d) A hibás kapcsolót, biztonsági berendezést és egyéb
alkatrészeket szakműhellyel cseréltessük ki.
A hosszabbító kábelt ellenőrizzük rendszeresen. Sérült
kábelt csak a gyártó vagy szakszervize cserélheti ki.
e) Ha a szabadban dolgozunk, a készüléket hibaáram relével
ellátott aljzatról szabad működtetni.
f) Csak az EXAKT Precision Tools Ltd. által javasolt
tartozékokat és szerszámokat használjunk.
FIGYELEM! Ne használjuk a fűrészt olyan célokra, amelyek
nincsenek benne a Kezelési Utasításban.
EC-310 GL Biztonsági tudnivalók -
Üzembe helyezési útmutató
A fűrész előkészítése a használatra
A kicsomagolás után ellenőrizzük a szállítás hiánytalan voltát és
sérülésmentességét. Hiány vagy hiba esetén a fűrészt ne vegyük
használatba, és forduljunk az eladóhoz.
A használatba vétel előtt be kell helyezni egy fűrészlapot. (Lásd a
Fűrészlap csere fejezetet). A fűrészlap helyett általában egy
karton távtartó lap van betéve, amit ki kell szerelni.
A csatlakozó feszültségre vonatkozó adatok
A készüléket egy normális 210 és 250 V közötti feszültségű 13 A
és 16 A között biztosított háztartási dugaszoló aljzathoz lehet
csatlakoztatni.
A funkciók leírása ábrával
1. Talplemez
2. Kézvédő reteszelés (a képen
nem látható)
3. Vágásmélység beállító gomb
4. Kapcsoló
5. Markolat
A csomag tartalma:
1 x EXAKT Mini kézi körfűrész
Fűrészlapok (a felszereltségtől
függő típusok)
1 x standard késvédő burkolat
EC-310-GL Biztonsági tudnivalók – Kezelési utasítás
A szerszám használatánál a porelszívó tömlő legyen felhelyezve
és csatlakozzon egy megfelelő porszívóhoz, vagy egyéb
porelszíváshoz.
A vágásmélység határoló beállítása
a) A vágásmélységet a mélységhatárolóval milliméter
pontossággal állíthatjuk be (A. ábra).
b) A mélység skálabeosztáson a hosszú vonalak az egész
millimétereket, a rövid vonalak a fél millimétereket jelzik. Az
egész milliméter beállításához a vágásmélység határolót addig
kell forgatni, amíg az alsó éle egy hosszú vonallal egybe nem
esik; a megfelelő milliméterérték ekkor leolvasható.
c) Fa fűrészelésénél optimális eredményt akkor érünk el, ha a
fűrészlapot úgy állítjuk be, hogy egy kicsit túlnyúljon a vágandó
deszka vastagságán.
d) Műanyag vágásánál a fűrészlapot a vágandó anyag
vastagságánál mélyebbre állítsuk be. Ha az anyag olvadni
kezd, a nagyobb mélységgel érünk el jobb eredményeket.
e) Fém vágásánál a fűrészt a vágandó lemez vastagságánál 1,0
mm-rel mélyebbre kell állítani az optimális eredmény
eléréséhez.
6. és 7. Szellőző nyílások
8. Porelszívó csonk
9. Vágási rés szélesség
10. Kézvédő rögzítő csavar
11. Fűrészlap
2 x imbuszkulcs
1 x porszívó tömlő
1 x külön biztonsági tárcsa
1 x kezelési utasítás
1 x szállító koffer
Ha fontos, hogy a munkadarab alsó felülete ne sérüljön a vágás
környezetében, fánál és műanyagnál a vágásmélységet az anyag
vastagságára állítsuk be. Ennél természetesen durva vágási élet
kapunk.
Megjegyzés: Ha a vágásmélység határolót már csak nehezen
tudjuk forgatni, csak annyira csavarjuk ki, amíg a gumitömítés
láthatóvá nem válik. A környezetét egy puha ecsettel tisztítsuk
meg, és a tömítést kevés szintetikus zsírral kenjük meg.
Fűrészlap csere
Megjegyzés: A helytelen pozícióban behelyezett fűrészlap a
fűrészgépben maradandó kárt okozhat.
a) Gondoskodjunk róla, hogy a szerszám az áramellátásról le
legyen választva.
b) A vágásmélység beállítót csavarjuk ki annyira, hogy a 12
számjegy legyen látható.
c) A védőburkolat leszerelése nélkül tűzzünk be egy
imbuszkulcsot a fűrészlap szárába, rögzítés (ellentartás)
végett. (B ábra). A másik imbuszkulcsot dugjuk be a fűrészlap
rögzítő csavarba és az óramutató járásával ellentétes irányban
csavarjuk ki (C ábra).
d) A fűrészlap kivételéhez nyomjuk le a védőburkolatot.
e) Helyezzük fel az új fűrészlapot a felfogó csonkra. Ügyeljünk
közben arra, hogy a fűrészlap furata bekattanjon a helyére és
a fogai az íves nyíl irányába nézzenek. (C ábra).
f) Helyezzük rá a rögzítő alátétet és húzzuk meg a csavart (D
ábra).
g) Vegyük ki mindkét imbusz kulcsot, mielőtt a hálózati
csatlakozókábel dugóját bedugnánk.
Biztonsági védőburkolat levétele
Megjegyzés: A fűrészt biztonsági burkolat nélkül tilos
használni.
a) Gondoskodjunk róla, hogy a szerszám az áramellátásról le
legyen választva.

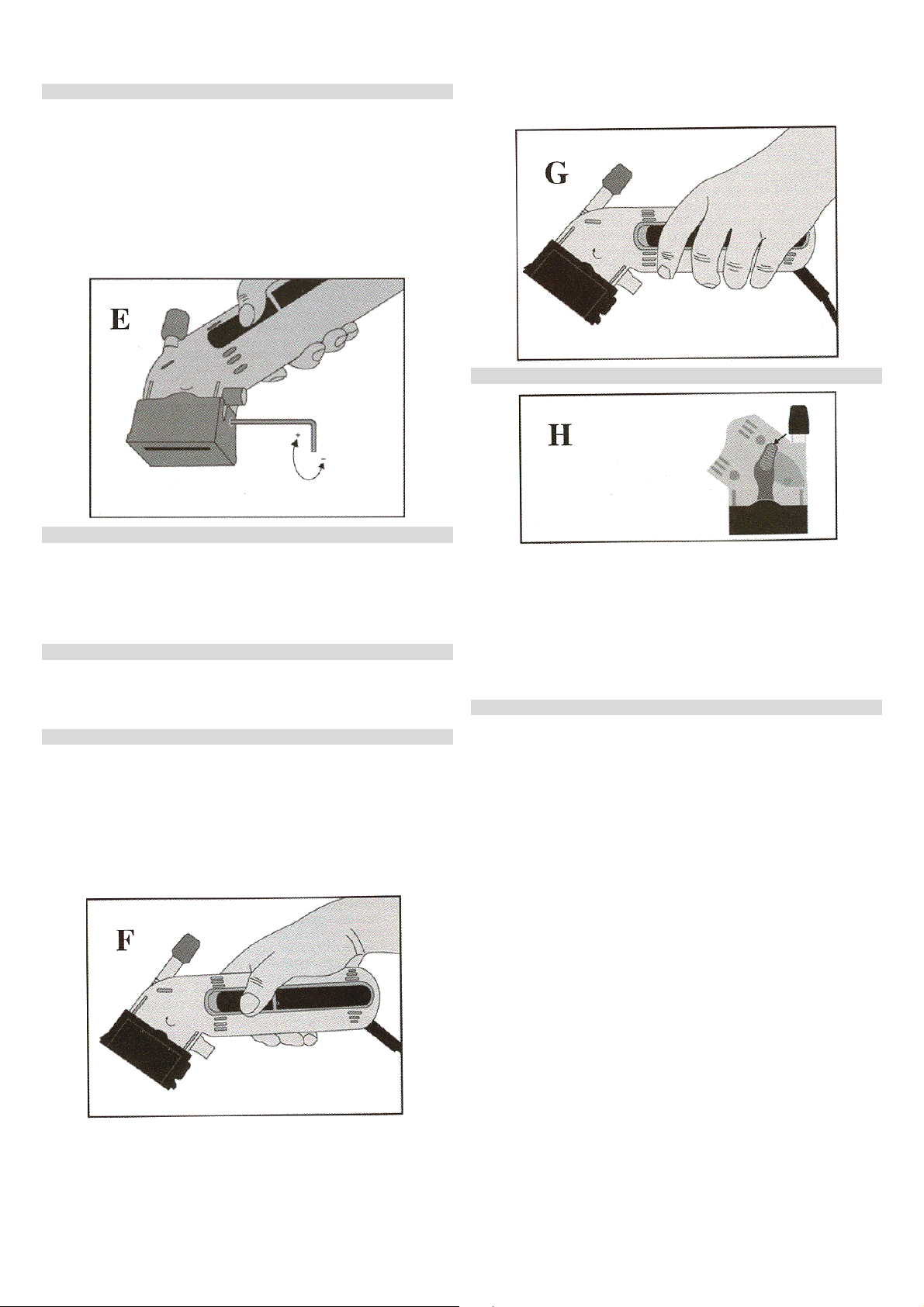

b) A biztonsági védőburkolatot rögzítő csavart csavarjuk ki, és a
burkolatot húzzuk le (E ábra).
Megjegyzés: A védőburkolat cseréjénél a fűrészlap kinyúlhat
a fenéklemezből. A sérülés elkerülésére tartsuk távol a
kezünket a fűrészlaptól. A védelem visszahelyezésekor
ügyeljünk rá, hogy mindenütt megfelelően legyen rögzítve.
Munkadarab befogása
Általában nem kell a vágandó anyagot befogni, amíg teljes
terjedelmében valamilyen munkafelületen felfekszik és egy kézzel
megtartható. A következő esetekben célravezető a befogás:
Ha a kezelőszemélynek nincs gyakorlata az elektromos fűrész
használatában, vagy gyenge.
Ha kis darabokat vagy szívós anyagokat kell vágni.
Vágásmélység
A vágandó anyag oldaláról nincs korlátozva a nagyság, amíg az
teljesen alá van támasztva. Az EC-310-GL 12 mm mélységig
képes vágni. Ha két oldalról vágjuk az anyagot, kétszer ilyen
vastag anyagot is vághatunk.
Hogyan bánjunk a fűrésszel?
Ha megfelelően tartjuk a kezünkben a szerszámot, könnyebb a
munka, nő a biztonság, és csak később fáradunk el.
Jobbkezesek számára: (F ábra)
a) A jobb kezünkkel a markolatot határozottan fogjuk meg. A
hüvelykujjunk a kapcsoló hátsó állásánál legyen.
b) Lehetőleg ne takarjuk le egyik szellőzőnyílást se, legfeljebb az
egyik hátsót.
c) A vágáshoz a hüvelykujjunk legyen a kapcsoló recés részén. A
kapcsolót nyomjuk meg és húzzuk hátra.
Balkezesek számára: (G ábra)
a) A bal kezünkkel határozottan fogjuk meg a markolatot. A
mutatóujjunk a kapcsoló hátsó állásánál legyen.
b) Lehetőleg ne takarjuk le egyik szellőzőnyílást se, legfeljebb az
egyik hátsót.
c) A vágásnál a mutatóujjunk két első perce legyen a kapcsoló
recés részén. A kapcsolót nyomjuk meg és húzzuk hátra.
Biztonsági reteszelés
a) Illesszük a szerszámot a vágás kiinduló pontjához.
b) A kezelési utasítás szerint kapcsoljuk be a szerszámot. Oldjuk
ki a védőburkolat reteszelését (H ábra). A vágás
megkezdéséhez eresszük le a fűrészlapot. A védőburkolat
reteszelését a nyíl irányába nyomva oldjuk ki. Ezt tehetjük a
szerszámot tartó kezünkkel, vagy a másik, szabad kezünkkel.
c) Ellenőrizzük, hogy a vágás és a szerszám kikapcsolása után a
védőburkolat visszaállt-e a kiinduló állásába. Ha nem,
alaposan tisztogassuk meg egy puha ecsettel.
Vágás
Az EXAKT fűrész egyedülálló, mivel a talp- vagy
nyomólemezével a vágandó anyagot a munkafelülethez szorítja,
amíg a fűrészlap a vágást végzi. Ezzel gyorsan és egyszerűen
kapunk tiszta vágási felületet.
Megjegyzés: Mindig előre haladva vágjunk. A szerszámot
sohase húzzuk hátrafelé. Kezdők vékony falemezeken
gyakoroljanak, amíg kellő tapasztalatot nem szereznek.
a) A Műszaki Adatokból megállapítható, hogy a fűrész milyen
anyagokra lett tervezve.
b) Fogjunk be egy az anyagnak megfelelő, éles és hibátlan
fűrészlapot.
c) Állítsuk be a vágásmélységet. (Lásd a Vágásmélység
fejezetet).
d) Helyezzük a vágandó anyagot egy sík felületre, pl. egy
munkaasztalra, asztalra, vagy akár a földre. Szükség esetén
helyezzünk hulladék deszkadarabokat alá, ha
• nem akarjuk, hogy a munkafelület megkarcolódjon, vagy
• ha nem akarjuk, hogy a fűrészlap megsérüljön (pl. egy beton-
padlón).
e) Csatlakoztassuk a fűrészt a villamos hálózathoz.
f) Fogjuk határozottan a szerszámot (Lásd a Hogyan bánjunk a
fűrésszel? c. részt) és ültessük fel a fém talp- ill.
nyomólemezt az anyagra, amit vágni akarunk. A nyomólap
hátsó vége nyúljon túl a munkafelületen, úgy hogy a fűrészlap
még ne vágjon bele az anyagba.
g) Kapcsoljuk be a szerszámot, várjunk egy-két másodpercet,
amíg a fűrészlap az üzemi fordulatszámát el nem éri. Ezután
nyomjuk meg a kézvédő reteszelő karját, és eresszük bele
lassan, óvatosan, de kellő nyomással a fűrészlapot az
anyagba. Vezessük a szerszámot előre végig a vágási vonal
mentén. (A szerszámot sohase húzzuk visszafelé).
h) A szerszámot csak kisebb erőkifejtéssel vezessük. A túlzott
erőkifejtésnél a kezelő kifárad, és a fűrészlap is idő előtt
elkopik a szerszámmal együtt. A túlzott mértékű erőkifejtés
kioldhatja a túlterhelés védelmet, ami időveszteséget jelent.
i) A talp- és nyomólap mindig feküdjön föl teljes felületével a
vágott anyagon, különösen a vágás elején és végén, továbbá,
ha vékony csíkot kell levágni, és a nyomólap nem tud teljes
felületével felülni.
j) A vágás végén, még a kikapcsolás előtt emeljük ki a
szerszámot a munkadarabból. Erős porképződésnél hagyjuk
még néhány másodpercig járni a kikapcsolás előtt, hogy a por
el tudjon távozni a szerszám belsejéből.
Egyenes vágás
a) A biztonsági burkolat elején és végén egy-egy orr található,
amelyet a vágás során a vágási vonalon kell végigvezetni (I
ábra).
b) Még precízebb és tisztább vágáshoz vágjunk acél vonalzó
mentén, amit a szabad kezünkkel tarthatunk a helyén. A
vonalzó helyzetének meghatározásához rajzoljunk be a vágás
vonalától 10 mm-re balra, (vagy balkezesek, a vágás
vonalától 33 mm-re jobbra) egy vonalat. (J. ábra).
Vágási hossz
Különösen kivágásoknál jó tudni, hogy hol kell a vágásnak
elindulnia és befejeződnie, ahhoz, hogy a csúnyán kinéző túlfutó
vágásokat elkerüljük. Ehhez a biztonsági burkolat mindkét
oldalán további skálák találhatók, amelyek a beállított
vágásmélység függvényében a fűrészlap elejét és végét
mutatják. (K ábra).
a) A vágandó anyagra rajzoljuk be a kivágást. Ha nem éppen
egy derékszögű téglalapról van szó, be kell rajzolni a kezdési
és befejezési pontoknak megfelelő vonalakat, amely vonalak
a vágási vonalra merőlegesek kell legyenek.
b) A vágási hossz leolvasásához először be kell állítani a vágási
mélységet, pl. 9 mm-re, (lásd Vágásmélység beállítás
fejezetet).
c) Most már leolvasható biztonsági védőburkolaton a fűrészlap
kiálló, de nem látható része – esetünkben a 9-től 9-ig terjedő
rész a skálán.
d) A fűrészt úgy helyezzük rá a vágandó anyagra, hogy a
biztonsági burkolat hátsó végén lévő megfelelő szám alatti
vonás a kezdővonallal essen egybe.
e) Addig vágjunk, amíg a biztonsági burkolat elülső végén lévő
megfelelő szám nem esik egybe a bejelölt záróvonallal.
Kivágások
Megjegyzés: Egyes kemény anyagokba bizonyos esetekben
„merülő vágást” nem lehet készíteni.
a) Állítsuk be a vágásmélységet. (lásd Vágásmélység beállítást).
A csatlakozódugót csatlakoztassuk az elektromos hálózathoz,
és a talp- ill. nyomólemezt helyezzük a munkafelületre.
Ellenőrizzük, hogy a hátsó vágáshossz bejelölés vonala
egybeesik a biztonsági burkolat kezdő vonalával. (Lásd
vágási hossz fejezetet).
b) Kapcsoljuk be a szerszámot, várjunk egy-két másodpercet,
amíg a fűrészlap az üzemi fordulatszámát el nem éri. Ezután
eresszük bele lassan, óvatosan, de kellő nyomással a
fűrészlapot az anyagba. Vezessük a szerszámot előre végig a
vágási vonal mentén. (A szerszámot sohase húzzuk
visszafelé).
c) A vágás végén, még a kikapcsolás előtt, emeljük fel a
szerszámot a munkadarabról. Erős porképződésnél hagyjuk
még néhány másodpercig járni a kikapcsolás előtt, hogy a por
el tudjon távozni a szerszám belsejéből.
d) Javaslatok a kivágásokhoz:
Ha a kivágás később le lesz fedve, például egy szellőző
ráccsal, akkor a sarkok kicsit túlnyúlhatnak, hogy a nyílást
teljesen ki tudjuk vágni.
Ha a kivágás később látható lesz, akkor ne vágjuk túl a
sarkokat. Ilyenkor a kivágás nem lesz teljes, mivel a fűrészlap
kör alakú. A sarkokat késsel kell utána munkálni. Ha az anyag
vékony és nem játszik szerepet, hogy hogyan néz ki a
hátoldal, a kivágást egyszerűen kinyomhatjuk.
Ha a munkadarabot hátulról is lehet fűrészelni, a kivágás rajzát
hátul pontos túlvágási hozzáadással úgy készíthetjük el, hogy
elöl a kivágás tökéletes lesz, vagyis nem lesz túlvágva. A
hozzáadandó hosszat a Műszaki adatokban lévő táblázatból
vehetjük.
Különösen kemény vagy abrazív anyagok vágása
Megjegyzés: Mielőtt keményebb anyagok vágásának neki
mernénk fogni, célszerű, ha fa vágásával ismerkedünk meg a
szerszámmal. Fém és néhány műanyag vágásánál a
munkadarab megfogása nagyobb erőkifejtést igényel.
Célszerű, ha a munkadarabot pillanat-szorítóval vagy
csíptetővel rögzítjük.
Semmilyen körülmények között se vágjunk olyan anyagokat,
amelyek mérges gőzöket vagy porokat bocsátanak ki, pl.
PTFE-t vagy azbesztet.
1. Lemezek (pléhek):
A vágásmélységet a lemezvastagságnál legalább 1 mm-rel
mélyebbre állítsuk, nehogy a fűrészlap a fűrészhoronyból ki
tudjon ugorni. Ebben az esetben a munkadarab alá
anyaghulladékot kell beszorítani.
Távolítsuk el a sorját és a rozsdát, mivel ezek a fűrész
előtolását akadályozzák.
Ha a szerszám talpát vagy a nyomólapját méhviasszal (v.
bútor politúrral) vastagon megkenjük, könnyebb a fém vágása.
Ne vágjunk horganyozott vaslemezt !
2 percnyi fémvágás után tartsunk legalább 3 perc szünetet.
2. Kerámia csempék, pala stb.:
Ezeket kizárólag erre a célra alkalmas fűrészlappal vágjuk.
Minden esetben használjunk megfelelő porelszívást, mivel a
keletkező por a kezelőszemély egészségét veszélyezteti és
akadályozza a biztonsági védőburkolat működését.
Ragasszunk fel a szerszám talpára vagy nyomólapjára, vagy
magára a csempére festő-kreppet, vagy PVC szalagot, ez
megkönnyíti a vágást és nem karcolódik meg a csempe.
3. Gipszkarton lapok:
Az EXAKT fűrész gipszkarton lemezek vágására csak
korlátozottan használható; a megfelelő porelszívás itt is
elengedhetetlen. A képződött por akadályozza a biztonsági
védőburkolat működését.
Ebben az esetben a hagyományos szerszámokkal, mint pl.
dekopir fűrésszel vagy késsel kifogástalan munkát
végezhetünk. Mindamellett segítségképpen használhatjuk az
EXAKT fűrészt is, ha különösen tiszta, pormentes vágási
felületre van szükség, vagy fennáll a veszélye annak, hogy
csővezetékbe vagy kábelbe ütközünk.
Porelszívás
Az EXAKT fűrésznek igen nagy a teljesítménye, ezért sok port is
termel. Mivel a fűrészlap e szerszámnál teljesen körül van zárva,
a porelszívás igen hatékony. Az apróbb szabási munkák
kivételével alapvetően szükség van kényszer-elszívásra.
a) Az EXAKT Precision Tools Ltd. vákuum elszívó készletével a
szerszámhoz ipari porszívó, de akár egy közönséges
háztartási porszívó is csatlakoztatható.
b) A használatbavétel előtt ellenőrizzük le, hogy a fém
tartókengyel csatlakozik-e a tömlő végével.
c) Mielőtt a tömlőt a szerszámhoz csatlakoztatnánk, a készüléket
kapcsoljuk le az elektromos hálózatról. Ezután a tömlővéget a
rögzítő kengyellel együtt toljuk fel a porelszívó csonkra
egészen az átmérő lépcsőig. Ellenőrizzük, hogy a biztonsági
védőburkolat könnyedén jár fel és le. Húzzuk fel a lépcsős
átmérőjű közdarabot az elszívó tömlőre. Amennyiben
szükséges, a rögzítéshez ragasztószalagot is használhatunk.
d) Ellenőrizzük, hogy az alkalmazni kívánt porszívó alkalmas-e
elektromos szerszámmal együtt való használatra. Általában a
háztartási porszívók száraz és nedves használatra egyaránt
alkalmasak.
e) Porelszívásra különösen akkor van szükség, ha sokat vágunk,
mivel így kevesebb időt kell a szerszám és a munkavégzés
környezetének tisztítására fordítani.
f) Porelszívásra feltétlenül szükség van veszélyes anyagok,
keményfák, MDF vagy kerámia vágásánál.
g) Ezen kívül ajánlott még a porelszívás, ha a munkavégzés
helyszínén különleges tisztaságot kell tartani.
h) Porelszívás ezen túlmenően feltétlenül szükséges, ha a
vágandó anyag nedves.
Túlterhelés védelem
Az EXAKT fűrésznek van túlterhelés védelme, amely
megakadályozza a szerszám túlmelegedését.
Amikor a túlmelegedés védelem kiold, a szerszám kikapcsolódik,
és addig nem indítható újra, amíg le nem hűl. Ez esetleg 15
percig is eltarthat.
A túlterhelés védelem kiold, ha:
már életlen fűrészlapot használunk,
a vágásnál túl nagy erőt fejtünk ki,
tartós üzemben igen kemény, vagy szívós anyagot vágunk.
Biztonsági csővágó védőburkolat
A biztonsági csővágó védőburkolatot tartalék alkatrészként
szerezhetjük be, vagy egyes szállítók által értékesített készletek
is tartalmazzák. A csővágó védőburkolatot műanyag, vörösréz és
alumínium csövek, valamint fa tiplik vágásához használjuk.
a) A csővágó védőburkolat felszereléséhez először lásd a
„Védőburkolat leszerelése” fejezetet.
b) Vörösréz vagy alumínium csövek vágásához 60 vagy 80 fogú
fűrésztárcsát használjunk.
c) A csövet úgy helyezzük el, hogy a vágandó rész teljes
mértékben alá legyen támasztva.
d) Helyezzük a fűrészt a cső tetejére, és a szabad kezünkkel
forgassuk a fűrész alatt a csövet. Ügyeljünk rá, hogy a
forgatást végző kezünk kellő távolságban legyen a vágást
végző fűrészlaptól.
Karbantartás és ápolás
Tisztogatás
A biztonságos működtetéshez a szerszámot rendszeresen
tisztítani kell. Nagyobb mértékű porlerakódás megakadályozhatja
a megfelelő működést.
A porelszívás csatlakozója eldugulhat, és azt időről időre ki kell
tisztítani, különösen akkor, ha nedves fát vágtunk.
a) Húzzuk ki a csatlakozó villásdugót az aljzatból, és a távolítsuk
el a biztonsági védőburkolatot. (lásd „Biztonsági védőburkolat
eltávolítása” fejezetet.)
b) A gépet alaposan tisztítsuk ki, erre a legalkalmasabb egy
kisebb ecset.
Biztonsági tárcsa
A fűrészlapot egy, egy alátétre hasonlító speciális biztonsági
tárcsával együtt fogjuk be. Amennyiben a fűrészlap akadályba
ütközik, a biztonsági tárcsa megcsúszik, a motor lelassul, olyan
hangot ad, mintha túl lenne terhelve, és a fűrész nem vág tovább.
Ilyen esetben a kezelő azonnal csökkentse az előtolást, amíg a
motor nem ad újra normális hangot, vagy emelje fel a szerszámot
a munkadarabról, hogy elkerülje a szerszám tönkremenetelét. A
biztonsági tárcsa kopó alkatrész, amelyet ki kell cserélni, ha
elgörbül vagy megsérül.
Megjegyzés: A biztonsági tárcsát csak eredeti EXAKT
tartalék alkatrésszel cseréljük. (Lásd a „Felhasználó által
cserélhető alkatrészek” jegyzéket).
Fűrészlapok
A gépbe mindig éles fűrészlapot kell behelyezni.
Ha a szerszám nem vág olyan jól, mint ahogyan azt elvárjuk,
vagy túlmelegszik (a túlmelegedés-gátló kioldhat), annak
leggyakoribb oka a tompa fűrészlap.
Néha nem nyilvánvaló, hogy egy fűrészlap tompa-e vagy sem,
ezért kétséges esetben mindig új fűrészlapot helyezzünk be.
A fűrészlap fogyóeszköz.
Használjunk kizárólag EXAKT fűrészlapokat.
A fűrészlap cserénél legyünk óvatosak, mivel azok a
használat közben jelentősen felmelegedhetnek. Csere előtt
hagyjuk a fűrészlapot lehűlni.
A felhasználó által cserélhető alkatrészek jegyzéke:
Fűrészlap Termékszám
22 fogú AS-24-01
30 fogú AS-23-01
44 fogú AS-25-01
60 fogú AS-26-01
80 fogú AS-27-01
100 fogú AS-29-01
18 TCT AS-30-01
G50 gyémánt AS-32-01
Tartozék Termékszám
Elszívó tömlő AS-38-03
Tartalék biztonsági burkolat AS-43-01
Imbusz kulcs AS-63-01
Tartalék biztonsági tárcsa AS-42-01
Fűrészlap rögzítő csavar 05-11-02
Biztonsági burkolat rögzítő csavar AS-108-01
Biztonsági burkolat oldal ütközővel AS-40-01
Biztonsági csővágó védőburkolat AS-39-01
A veszélyek elkerülése végett a sérült kábelt csak a gyártó vagy
Műszaki adatok
EC-
310-GL
wa
Vágási teljesítmény
Hozzáadand
ó túlvágási hosszak mm
-
ben
vevőszolgálata cserélheti ki.
A szimbólumok magyarázata
Az utasítás figyelmen
kívül hagyása veszélyt
Egyezik az EU
biztonsági irányelveivel
jelent
Használat előtt a kezelési
útmutatót el kell olvasni
Szemvédő eszközt kell
A készülék kettős
szigetelésű
Áramütés-veszély
viselni
Arcvédő eszközt kell
viselni
Zajvédő eszközt kell
Hivatalos gyűjtőhelyen
kell ártalmatlanítani
Felhasználói ID
viselni
Felhasználói kör barkácsolás
Motor / meghajtás 350 W
Vágásmélység 0 – 12 mm
Üresjárati fordulatszám (fűrészlap) 4000 ford/perc
Maximális üzemidő / minimális szünet 3 perc / 5 perc
Áttétel 8,8 : 1
Súly 1,2 kg
Fűrészlap átmérő 50,8 mm
Fűrészlap vastagság 2 mm / 0,75 mm
Rezgés érték <2,5 m/s2
Hangnyomásszint 83 dBA
Hangnyomásszint L
94 dBA
Fa 12 mm-ig
Fém 3 mm-ig, alumínium, ólom
Kompozitok MF 12 mm-ig, rétegelt és
farostlemeznél
Műanyag plexiüveg, akril, üvegszál
stb.
Természetes kövek fali- és padlócsempék,
pala stb.
Ha a vágandó anyagot hátulról is vághatjuk, akkor a színe oldali
pontos sarokvágásokhoz az alábbi túlvágás hosszakat kell a
hátoldali hosszakhoz hozzáadni.
Vágásmélység 1 2 3 4 6 9 12
Túlvágás-hossz 3 5,5 7,5 9 11,5 14,5 16,5
Annak feltételezésével, hogy a vágásmélység 0,5 mm-rel van az
anyagvastagság alá állítva.
