Exakt DC 270 User Manual

EXAKT Precision Tools Ltd.
Midmill Business Park
Tumulus Way
Kintore, AB51 0TG
United Kingdom

Designation: DC is a Deep Cut Saw

Tel: + 44 (0) 1467 633 800
0800 180 7063 (D)
0800 916 696 (F)
800 930 019 (I)
Fax: + 44 (0) 1467 633 900

E-mail: [e-mail]
Web: www.exakt.eu

Patents Apply
Registered Design
® Registered Trade Mark
Made in PRC

480144-2

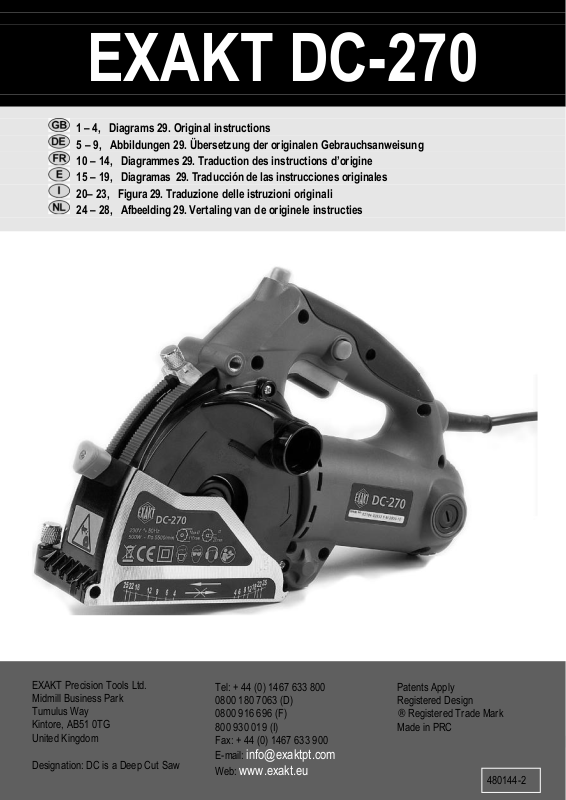

EXAKT DC-270

1 – 4, Diagrams 29. Original instructions

5 – 9, Abbildungen 29. Übersetzung der originalen Gebrauchsanweisung
10 – 14, Diagrammes 29. Traduction des instructions d’origine
15 – 19, Diagramas 29. Traducción de las instrucciones originales
20– 23, Figura 29. Traduzione delle istruzioni originali
24 – 28, Afbeelding 29. Vertaling van de originele instructies

1  EXAKT Precision Tools Ltd. 2010

1. Switch

15. Brush cover

2. Locking buton

16. Dust extract nozzle

3. Main handle

17. Spindle lock button

4. Auxiliary handle

18. Parallel fence slot

5. Guard lock button

19. Blade screw

6. Depth setting knob

20. Blade changing key

7. Depth of cut guage

21. Blade washer

8. Guard release knob

22. Blade rotation indicator

9. Fence locking knob

23. Fixed guard

10. Parallel fence

24. Auxiliary handle mounts

11. Blade guide pointer

25. Inner flange

12. Blade

26. TCT blade

13. Blade guard

27. Diamond blade

14. Motor housing

28. Dust hose adaptor

List of contents

EXAKT DC 170 Saw

Torx key

Blades (dependant on kit)

Spare safety washer

Auxiliary handle

Dust hose adaptor

Instruction manual

Storage case

DC-270 Safety Warnings – Operating Instructions

English

Warning Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.

Save all warnings and instructions for future
reference.

DC-270 Safety Warnings –
Instructions for Putting Into Use

Setting up the Saw for Use

After unpacking check that there are no parts missing or
damaged. If there are contact supplier and do not operate.

Before using a blade needs to be fitted as described in the
operating instructions. (See Blade Changing Section)

Information on Power Supply

This equipment should be connected to a normal domestic
socket outlet with a voltage rating between 210 and 250 V
and a current rating of between 13 and 16A.

Illustrated Description of Functions

See foldout page A

1  EXAKT Precision Tools Ltd. 2010

This tool performs best when attached to a suitable
vacuum cleaner/dust extractor.

Setting the Cutting Depth

1. The depth of cut can be set in millimetres. To adjust,

loosen the Depth setting knob, slide to the desired
position and tighten. (Diagram A)

2. When cutting wood the depth of cut should be set to

slightly greater than the thickness of the material for best
results.

3. When cutting plastics the depth of cut should be set to

slightly greater than the thickness of the material. If
melting occurs a greater depth setting will improve
results.

4. When cutting metals the depth of cut should be set to

approximately 1.0 mm greater than the material
thickness for best results.

If it is desirable not to mark the surface beneath the
workpiece, the depth can be set to the same as the
material thickness, when cutting wood or plastics, but this
may result in a rough edge.

NB. If the depth control knob becomes difficult to turn,
unscrew it until the rubber seal can be seen. Clean the
surrounding area with a soft brush and then apply a
very small quantity of synthetic grease to the seal.

Blade Changing

NB. Incorrect positioning of the blade can permanently
damage the tool.

1. Ensure the tool is unplugged from the mains supply.

2. Pull guard release knob to open guard (Diagram B )

3. Press spindle lock button (Diagram C)

4. Unscrew blade using torx key

5. Place the new blade onto the blade shaft ensuring the

hole locates correctly and the teeth point forwards in the
direction of the curved arrow. (Diagram D)

6. Replace the safety retaining washer and tighten the

screw.

7. Close the guard before plugging in.

Clamping

It is not normally necessary to clamp the material being cut
as long as it is fully supported on a work surface and held
with one hand. Clamping should be used where:
 The operator is inexperienced in the use of power

saws or weak handed

 Small parts or tough material is to be cut

 The auxiliary handle is being used.

Cutting Limitations

There is no limitation on the size of material that can be cut
as long as it is fully supported.
The saw will cut up to 26 mm deep. Material up to twice as
thick can be cut if cutting is performed on both sides.

Switch and Guard Lock

1. Before switching on the tool always check that the guard

is in the fully closed position and that the guard lock is
preventing the blade from being exposed.

2. To switch on press in the locking button, then depress

the switch.

3. Before operating the guard lock always ensure that the

handle is being gripped firmly and that no injury will result
if the blade is exposed. To operate, press the guard lock
button.

4. After the cut has been finished and the tool switched off,

ensure the guard lock has fully returned to its resting
position. If not clean thoroughly with a soft brush.

Cutting

The EXAKT Precision Saw is unique because it clamps the
material to be cut between its base plate and the work
surface using a plunge action to ease the blade into the cut.
This results in a faster, easier and cleaner cut.

NB. Always cut in a forward direction. Never draw the
tool backwards. If you are a novice user, practice by
cutting thin wood until proficient.

Never exceed a duty cycle of 50% when cutting anything,
but wood

1. Check the specifications to ensure the suitability of the

material to be cut.

2. Fit the correct blade ensuring it is sharp and not

damaged.

3. Set the depth of cut. (See Setting the Cutting Depth

Section)

4. Place the material to be cut onto a flat surface such as a

workbench, table or floor. Use a piece of scrap material
underneath if:

 You do not wish to mark the work surface.
 The work surface is likely to damage the blade, e.g. a

concrete floor.

5. Plug into mains supply.

6. Grasp the tool firmly and rest its metal base plate onto

the surface to be cut. Ensure that the rear half of the
base plate overhangs the work surface. Do not plunge
the blade into the material.

7. Switch on the tool and wait for one second for the blade

to run up to speed. Next, depress the guard lock button

2  EXAKT Precision Tools Ltd. 2010

and plunge the blade into the material slowly and gently,
but firmly. Then push the tool forwards along the line to
be cut. (Never draw the tool backwards)

8. Very little force should be used to feed the tool along the

cut. Excess force will cause operator fatigue and
excessive wear to the blade and tool.

9. Ensure that the base plate is always held flat on the

material being cut. This is particularly important at the
start or finish of a cut or if thin strips are being cut where
the base plate is not fully supported.

10. Once the cut has been finished, lift the tool from the work

surface before switching off. If a lot of dust has been
created, keep switched on for a few seconds extra to
allow the dust to clear from within the tool.

Line Following

1. Pointers at the front and rear of the guard allow a line to

be followed, when cutting. (Diagram E)

2. For more accurate and neater cutting a metal ruler, held

with the free hand, can be followed. To position the ruler
draw a second line 12 mm to the left of the cutting line.
(Or 50 mm to the right of the cutting line for left handed
operators.) (Diagram F)

Measuring the Cutting Width

When making cut outs it is desirable to know exactly where
the cut will start and stop to prevent unsightly over cutting.
Indication numbers, which correspond to the depth setting,
are marked on both sides of the guard to show where the
blade starts and stops. (Diagrams G)

1. Mark the area to be cut out on the material to be cut. If

the area is not a square or rectangle, separate start and
finish lines may have to be drawn. These are drawn from
the start and finish point, at right angles to the line of cut.

2. To use the width indication system first set the cutting

depth, (See Setting the Cutting Depth Section) for
example, to 9 mm.

3. Identify this number (e.g. 9) both on the front and rear of

the guard.

4. Align the indication mark below the rearmost number on

the guard with the start line on the material to be cut.
(Diagram G1)

5. Proceed with the cut until the indication mark below the

forward number aligns with the finish line on the material
being cut. (Diagram G2)

Cut-outs

NB. Plunge cutting may not be possible in some hard
materials.

1. Set the depth of cut, (See Setting the Cutting Depth

Section) plug in the mains supply and then place the

metal base plate onto the work surface. Ensure that the

rear width indication mark on the guard aligns with the

start line. (See Measuring the Cutting Width Section)

To ensure accurate cut-outs the guard can be held

with the free hand, but ensure it does not come into

contact with the blade.

2. Switch on the tool and wait for one second for the blade

to run up to speed. Next, plunge the blade into the

material slowly and gently, but firmly. Then push the tool

forwards along the line to be cut. (Never draw the tool

backwards)

3. Once the finish line has been reached, lift the tool from

the work surface before switching off. If a lot of dust has

been created, keep switched on for a few seconds extra

to allow the dust to clear from within the tool.

4. Cutting out tips:
 If the cut is to be covered, for example by a vent cover,

the corners can be overlapped to ensure that the waste

material is completely detached.
 If the cut out is to be seen, do not overlap the corners. In

this circumstance, as the cutting blade is circular, the

waste material will not be fully detached. The corners will

therefore, require finishing with a knife. If the material is

thin and the back surface unimportant, the waste

material can just be pushed out.
 Where there is access to the back surface of the material

to be cut, the cut out can be marked out with an over

cutting allowance. The cut is then made from the back

surface to ensure perfect corners on the front surface. A

table of over cutting allowances is shown in the

specifications section.

Cutting particularly Tough or Abrasive Materials

NB. Learn to use the tool by cutting wood before
attempting to cut anything tougher. When cutting
tougher material, such as metals and some plastics,
more force is required to hold the work piece and
clamping may be required.

Never cut materials that produce toxic dust or fumes
such as PTFE or asbestos.

Dust Extraction

The EXAKT DC-270 is a powerful tool capable of producing
a large amount of dust. As the tool has a fully enclosed
blade, forced dust extraction is particularly efficient. Forced
dust extraction should be used for all but small trimming
jobs.

1. A suitable industrial vacuum dust extractor or domestic

vacuum cleaner can be connected to the dust outlet

nozzle of the tool, using the dust hose adaptor.

2. Ensure that the vacuum cleaner to be used is

recommended for use with a power tool. Generally most

domestic wet and dry vacuum cleaners are suitable.

3. Forced dust extraction is particularly recommended

when a lot of cutting is being carried out as far fewer
stoppages are required for cleaning the tool and
surrounding area.

4. Forced dust extraction should always be used when

cutting hazardous materials such as hard woods, MDF
or ceramics.

5. Forced dust extraction is recommended when it is

desirable to keep the working area clean.

Using the parallel fence

The parallel fence is used to make cuts parallel to an edge.

To fit, first ensure tool is unplugged, then loosen the fence
locking knob, slide in the fence and tighten the knob at the
desired position.

DC-270 Safety Warnings –

Maintenance and Servicing

Cleaning

Regular cleaning is required for the safe operation of the
tool, as an excessive build up of dust will prevent the tool
operating correctly.
The dust extract nozzle may block and require cleaning
occasionally, especially if damp wood is being cut.

1. Unplug from mains supply and release guard. (See

Switch and Guard Lock Section)

2. Clean thoroughly with a small soft brush, like a paint

brush.

Safety Blade Retaining Washer

The blade is clamped in place using a special safety washer
that is designed to slip if the blade jams. The result is that the
motor slows down, sounds like it is labouring and the tool will
stop cutting. If this happens the operator should immediately
reduce the feed pressure until the motor sounds healthy or
remove the tool from the work piece to prevent permanent
damage. The washer is a consumable item, which should be
replaced if damaged or deformed.

NB. Never replace this washer with anything other than
an EXAKT replacement part. (See List of user­replacable parts)

Blades

NB. Always use a sharp blade.
 If the tool does not cut as well as expected or if it

overheats the most common cause is a blunt blade.

 It is difficult to see or feel if the blade is blunt. If in

doubt use a new blade.

 Blades are consumable items.
 Always use EXAKT blades.

3  EXAKT Precision Tools Ltd. 2010

 Beware when changing blades as they can become

EXAKT Precision Tools Ltd.

Tel: [phone]

Midmill Business Park

Fax: [phone]

Tumulus Way

e-mail: [e-mail]

Kintore

Freephone numbers:

Inverurie AB51 0TG

D: 0800 180 7063

Scotland, UK

F: 0800 916696

I: 800 930 019

Blade

Part No.

Accessory

Part No.

12 TCT

Blade washer

18 TCT

Blade screw

20 TCT A

Torx screw

24 TCT P

Motor brushes

Diamond

Conforms to
European
directives

Wear suitable
face mask

Double insulated
appliance

Wear eye
protection

Read instructions
before use

Wear ear
protection

Risk of electric
shock

Discard at
recognised
collection point

Risk of injury
when instructions
are not followed

Product reg. No.
WEE/BH0080UV

Specifications

DC-270

Usage

DIY and Trade

Motor power

500W

Depth of cut

0 -26 mm

Approx. no load blade speed

5500 rpm

Approximate weight

2.5 kg

Maximum blade diameter

110 mm

Maximum / Minimum blade width

1.2 mm / 0.9 mm

Hand arm vibration value loaded

2.842 m / s2

Uncertainty k

1.5 m / s2

Sound pressure level Under load

90 dBA

Sound power level Lwa Under load

101 dBA

Uncertainty k

3 dBA

Cutting Specs.

Wood

All types up to 26 mm

Aluminium

Up to 12mm

Composites

MDF, ply & chipboard to 26 mm

Plastics

Tufnol, perspex, fibreglass etc.

Minerals

Wall & Floor tiles, slates etc.

Over cutting allowances in mm

Depth setting

4 6 9

12

18

22

Overcut by

7

10

14

17

22

24.5

Assumes the depth has been set to 5 mm greater than

the material to be cut.

hot during use. Allow the blade time to cool before
replacing.

Servicing

List of user-replaceable parts:

If the replacement of the supply cord is necessary, this has
to be done by the manufacturer or his service agent in order
to avoid a safety hazard.

Explanation of Symbols

Where there is access to cut from the back surface of the
material, over cutting by the allowance shown will ensure
perfect corners on the front surface.

The declared vibration total value has been measured in
accordance with a standard test method and may be used
for comparing one tool with another.

The declared vibration total value may also be used in a
preliminary assessment of exposure

WARNING: The vibration emission during actual use of the
power tool can differ from the declared total value
depending on the ways in which the tool is used.

WARNING: There is a need to identify safety measures to
protect the operator that are based on an estimation of
exposure in the actual conditions of use (taking account of
all parts of the operating cycle such as the times when the
tool is switched off and when it is running idle in addition to
trigger time)

4  EXAKT Precision Tools Ltd. 2010

Deutsch

1. Schalter

15. Kohlengehäuse

2. Verriegelungsknopf

16. Staubabsaugungsdüse

3. Hauptgriff

17. Spindelverriegelungs­knopf

4. Hilfsgriff

18. Einschub für
Führungslineal

5. Verriegelungsknopf für
Sicherheitsschuh

19. Sägeblattsicherungs­schraube

6. Drehknopf zur
Tiefeneinstellung

20. Schlüssel zum
Wechseln des Sägeblattes

7. Schnitttiefenanzeige

21. Sicherheitsscheibe

8. Entriegelungsknauf für
Sicherheitsschuh

22. Drehrichtungsanzeige

9. Feststellschraube für
Führungslineal

23. Fester Sicherheitsschuh

10. Führungslineal

24. Hilfsgriffsbefestigung

11. Sägeblattführungspfeil

25. Innerer Flansch

12. Sägeblatt

26. TCT Sägeblatt

13. Sicherheitsschuh

27. Diamantsägeblatt

14. Motorengehäuse

28. Absaugschlauch­adapter

Packungsinhalt:

EXAKT DC-270

Torx-Schlüssel

Sägeblätter (Typen je nach
Ausstattung)

Ersatz-Sicherheitsscheibe
Absaugschlauchsadapter

Hilfsgriff

Tragekoffer

Bedienungsanleitung

ACHTUNG! Sämtliche Anweisungen sind zu lesen.
Fehler bei der Einhaltung der nachstehend
aufgeführten Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF

DC-270 Sicherheitshinweise –
Anweisungen zur Inbetriebnahme

Vorbereitung der Säge für den Gebrauch

Prüfen Sie nach dem Auspacken, ob Teile fehlen oder
beschädigt sind. Falls ja, wenden Sie sich bitte an den
Lieferanten und betreiben Sie die Säge nicht.

Vor dem Gebrauch muss ein Sägeblatt eingesetzt werden.

(Siehe Abschnitt Sägeblatt wechseln)

Angaben zur Spannungsversorgung

Dieses Gerät ist an eine normale Haushaltssteckdose mit
einer Nennspannung zwischen 210 und 250 V und einem
Nennstrom zwischen 13 und 16 A anzuschließen.

Illustrierte Beschreibung der Funktionen

Siehe Faltblatt Seite A

5  EXAKT Precision Tools Ltd. 2010

DC-270 Sicherheitshinweise –

Bedienungsanleitung

Die optimale Leistung wird erzielt, wenn das Gerät an einen
passenden Staubsauger angeschlossen ist.

Tiefenanschlag einstellen

1. Die Schnitttiefe kann in Millimeter eingestellt werden. Zur

Anpassung lösen Sie den Drehknopf zur
Tiefeneinstellung, schieben ihn in die gewünschte
Position und ziehen ihn fest. (Abb. A)

2. Für optimale Ergebnisse sollte der Tiefenanschlag beim

Schneiden von Holz ein wenig tiefer als die Stärke des
zu schneidenden Bretts eingestellt werden.

3. Beim Schneiden von Kunststoff sollte der

Tiefenanschlag ein wenig tiefer als die Stärke des zu
schneidenden Materials eingestellt werden. Falls der
Kunststoff schmilzt, können durch noch tiefere
Einstellungen bessere Ergebnisse erzielt werden.

4. Für optimale Ergebnisse sollte der Tiefenanschlag beim

Schneiden von Metall ca. 1,0 mm tiefer als die Stärke
des zu schneidenden Blechs eingestellt werden.

Falls die Oberfläche unter dem Werkstück nicht beschädigt
werden soll, kann die Tiefe beim Schneiden von Holz oder
Kunststoff wie die Materialdicke eingestellt werden. Dies
kann jedoch zu einer unsauberen Schnittkante führen.

Hinweis: Wenn sich der Tiefenbegrenzer nur noch
schwer drehen läßt, schrauben Sie ihn so weit ab, bis
dass die Gummidichtung sichtbar wird. Reinigen Sie die
Umgebung mit einem weichen Pinsel und schmieren Sie
die Dichtung mit einer nur sehr geringen Menge
synthetischen Fetts ein.

Sägeblatt wechseln

Hinweis: Falsches Positionieren des Sägeblattes kann
bleibende Schäden am Werkzeug verursachen.

1. Stellen Sie sicher, dass das Werkzeug von der

Stromversorgung getrennt ist.

2. Ziehen Sie den Entriegelungsknauf für den

Sicherheitsschuh zurück, um den Sicherheitsschuh zu
öffnen (Abb. B)

3. Drücken Sie den Spindelverriegelungsknopf (Abb. C)

4. Entfernen Sie das Sägeblatt mithilfe des Torx Schlüssels

5. Setzen Sie das neue Sägeblatt in den Sägeblattschaft

ein. Achten Sie darauf, dass das Loch korrekt einrastet

und die Zähne in Richtung des gekrümmten Pfeils
zeigen (Abb. D)

6. Bringen Sie die Sicherungsscheibe wieder an und

ziehen Sie die Schraube fest.

7. Schließen Sie den Sicherheitsschuh, bevor Sie das

Netzkabel einstecken.

Spannen

Normalerweise ist es nicht erforderlich, das zu schneidende
Material einzuspannen, solange es ganz auf einer
Arbeitsunterlage aufliegt und mit einer Hand gehalten wird.
In den folgenden Fällen sollte es jedoch eingespannt
werden:
 wenn die Bedienperson schwach oder unerfahren im

Umgang mit Elektrosägen ist,

 wenn kleine Teile oder zähe Materialien geschnitten

werden,

 der Hilfsgriff benutzt wird.

Schneidebegrenzungen

Es gibt keine Begrenzung für die Größe des zu
schneidenden Materials, solange es voll aufliegend ist.
Die Säge kann bis zu 26 mm tief schneiden. Es ist möglich
Material zu schneiden, das doppelt so dick ist, wenn es von
beiden Seiten aus geschnitten wird.

Schalter und Schutzverriegelung

1. Vor Einschalten des Geräts muss stets sichergestellt

werden, dass sich der Sicherheitsschuh in vollkommen
geschlossener Position befindet, und dass die
Verriegelung des Sicherheitsschuhs verhindert, dass das
Sägeblatt freiliegend ist.

2. Zum Einschalten halten Sie den Verriegelungsknopf

gedrückt und betätigen Sie den Schalter.

3. Achten Sie vor dem Betrieb immer darauf, dass der Griff

fest gehalten wird, und dass keine Verletzungsgefahr
entsteht sobald das Sägeblatt sichtbar wird. Zur
Inbetriebnahme drücken Sie den Verriegelungsknopf für
den Sicherheitsschuh.

4. Achten Sie darauf, dass die Schutzverriegelung nach

Beenden des Schnitts und nach dem Ausschalten des
Werkzeugs ganz in ihre Ruheposition zurückgekehrt ist.
Falls nicht, reinigen Sie sie gründlich mit einem weichen
Pinsel.

Schneiden

Die EXAKT Säge ist einzigartig, denn sie klemmt das zu
schneidende Material zwischen Fußplatte und Arbeitsfläche
fest, während das Sägeblatt in den Schnitt eintaucht. Dies
resultiert in schnelleres, einfacheres und saubereres
Schneiden.

Hinweis: Immer vorwärts schneiden. Das Werkzeug nie
rückwärts ziehen. Anfänger sollten mit Schneiden von

6  EXAKT Precision Tools Ltd. 2010

dünnen Holztafeln üben, bis sie ausreichend Erfahrung
gesammelt haben.

1. Aus den Technischen Daten geht hervor, für welches

Material die Säge ausgelegt ist.

2. Ein geeignetes Sägeblatt einspannen, welches weder

stumpf noch beschädigt ist.

3. Schnitttiefe einstellen. (Siehe Abschnitt

Tiefenanschlag einstellen)

4. Das zu schneidende Material auf eine flache Oberfläche

legen, zum Beispiel eine Werkbank, einen Tisch oder
den Boden. Gegebenenfalls ein Stück Abfallmaterial
unterlegen, wenn:

 die Arbeitsfläche nicht verkratzt werden soll;
 oder die Arbeitsfläche das Sägeblatt beschädigen kann

(z.B. bei Betonboden).

5. An die Stromversorgung anschließen.

6. Werkzeug sicher halten und mit der Metallfußplatte auf

dem zu schneidenden Material aufsetzen. Dabei sollte
die hintere Hälfte der Druckplatte über die Arbeitsfläche
hinaus überhängen und das Sägeblatt noch nicht in das
zu schneidende Material eingetaucht werden.

7. Werkzeug einschalten und eine Sekunde warten, bis das

Sägeblatt seine Betriebsgeschwindigkeit erreicht hat.
Drücken Sie als nächstes den Verriegelungshebel des
Handschutzes und senken Sie das Sägeblatt langsam
und vorsichtig, aber mit Druck in das Material ab.
Werkzeug vorwärts entlang der Schnittlinie führen.
(Werkzeug niemals rückwärts ziehen)

8. Werkzeug nur mit sehr wenig Krafteinsatz führen.

Übermäßiger Krafteinsatz führt nur zur Ermüdung des
Bedieners und zu vorzeitigem Verschleiß von Sägeblatt
und Werkzeug. Außerdem kann übermäßiger
Krafteinsatz den Überlastungsschutz auslösen und
dadurch Zeit kosten.

9. Sicherstellen, daß die Fuß- oder Druckplatte immer flach

auf dem zu schneidenden Material aufliegt,
insbesondere am Anfang und am Ende eines Schnitts,
sowie wenn dünne Streifen abgeschnitten werden und
die Druckplatte nicht vollständig aufliegt.

10. Am Ende des Schnitts das Werkzeug vor dem

Ausschalten von der Arbeitsfläche abheben. Bei starker
Staubentwicklung noch einige Sekunden länger laufen
lassen, bevor das Werkzeug ausgeschaltet wird, damit
der Staub aus dem Inneren des Werkzeugs entfernt
wird.

Gerade Schnitte

1. Am Sicherheitsschuh sind vorne und hinten Nasen

angebracht, welche ermöglichen, beim Schneiden einer
Linie zu folgen. (Abb. E)

2. Für noch präzisere und sauberere Schnitte kann an

einem Stahllineal entlang geschnitten werden, welches
mit der freien Hand gehalten wird. Um das Lineal richtig
zu positionieren, eine zweite Linie 12 mm links von der

Schnittlinie (oder, für Linkshänder, 50 mm rechts von der

Schnittlinie) einzeichnen. (Abb. F)

Schnittlänge

Insbesondere bei Ausschnitten ist es von Vorteil zu
wissen, wo genau der Schnitt anfängt und wo er aufhört,
um unansehnliche Überschnitte zu vermeiden. Hierzu sind
am Sicherheitsschuh beidseitig weitere Skalen
angebracht, welche je nach Tiefeneinstellung den Beginn
und das Ende des Sägeblattes anzeigen. (Abb. G)

1. Den Ausschnitt auf dem zu schneidenden Material

markieren. Wenn es sich nicht um ein Quadrat oder

Rechteck handelt, müssen gegebenenfalls separate

Anfangs-und Schlußlinien eingezeichnet werden, welche

jeweils vom Anfangs- und Endpunkt des Schnitts im

rechten Winkel zur Schnittlinie verlaufen sollten.

2. Um die Schnittlänge ablesen zu können, wird zunächst

einmal die Schnittiefe, (Siehe Abschnitt

Tiefenanschlag einstellen) eingestellt - z.B. auf 9 mm.

3. Nun läßt sich die Länge des herausstehenden, aber

nicht sichtbaren Teils des Sägeblattes auf dem

Sicherheitsschuh ablesen - in diesem Fall von 9 bis 9 auf

der Skala.

4. Die Säge zum Schneiden so auf dem Material aufsetzen,

dass der Strich unter der entsprechenden Ziffer hinten

auf dem Sicherheitsschuh direkt auf der Anfangslinie

liegt. (Abb. G1)

5. Schneiden, bis der Strich der vorderen Ziffer auf dem

Sicherheitsschuh direkt auf der entsprechend markierten

Schlusslinie liegt. (Abb. G2)

Ausschnitte

Hinweis: In einigen harten Materialien sind
Tauchschnitte unter Umständen nicht möglich.

1. Tiefenanschlag einstellen, (Siehe Abschnitt

Tiefenanschlag einstellen) Netzstecker an die

Stromversorgung anschließen und die Fuß- bzw.

Druckplatte aus Metall auf die Arbeitsfläche aufsetzen.

Sicherstellen, dass die hintere Schnittlängenmarkierung

auf dem Sicherheitsschuh mit der Anfangslinie

übereinstimmt. (Siehe Abschnitt Schnittlänge)

Um exakte Ausschnitte zu ermöglichen, kann der

Sicherheitsschuh mit der freien Hand gehalten

werden; gehen Sie jedoch sicher, dass sie nicht mit

dem Sägeblatt in Berührung kommt.

2. Werkzeug einschalten und eine Sekunde warten, bis das

Sägeblatt seine Betriebsgeschwindigkeit erreicht hat.

Dann das Sägeblatt langsam und vorsichtig, aber

dennoch stetig in das Material eintauchen. Werkzeug

vorwärts entlang der Schnittlinie führen. (Werkzeug

niemals rückwärts ziehen)

3. Bei Erreichen der Schlusslinie das Werkzeug vor dem

Ausschalten von der Arbeitsfläche abheben. Bei starker
Staubentwicklung noch einige Sekunden länger laufen
lassen, bevor das Werkzeug ausgeschaltet wird, damit
der Staub aus dem Inneren des Werkzeugs entfernt
wird.

4. Empfehlungen für Ausschnitte:
 Wenn der Ausschnitt später verdeckt wird, z. B. durch

ein Lüftungsgitter, können die Ecken auch etwas
überlappen, um damit den Verschnitt komplett zu
verschließen.

 Wenn der Ausschnitt später sichtbar sein soll, sollten die

Ecken nicht überlappen. In diesem Fall wird der
Verschnitt nicht komplett verschlossen, da das Sägeblatt
rund ist. Die Ecken müssen also mit einem Messer
nachbearbeitet werden. Wenn das Material dünn ist,
und es nicht darauf ankommt wie sauber die Rückseite
aussieht, kann der Verschnitt einfach herausgedrückt
werden.

 Wenn das zu schneidende Material auch von der

Rückseite aus geschnitten werden kann, dann kann der
Ausschnitt von hinten mit einer Überschnittzugabe
angezeichnet werden, damit die Ecken auf der
Vorderseite perfekt, d.h. nicht überschnitten, sind. Eine
entsprechende Tabelle für Überschnitte befindet sich in
den Technischen Daten.

Schneiden von besonders harten oder abrasiven
Materialien

Hinweis: Es ist ratsam, das Werkzeug erst
kennenzulernen, indem Sie Holz schneiden, bevor Sie
sich an härtere Materialien heranwagen. Das Schneiden
von Metall und manchen Kunststoffen erfordert mehr
Krafteinsatz beim Festhalten des Werkstücks. Es
empfiehlt sich, das zu schneidende Material mit einer
Schraubzwinge oder Klammern zu fixieren.

Auf keinen Fall Materialien schneiden, welche giftige
Dämpfe oder Staub abgeben, wie z.B. PTFE oder
Asbest.

Staubabsaugung

Die EXAKT DC-270 ist sehr leistungsstark und kann daher
eine große Menge Staub produzieren. Da das Sägeblatt bei
diesem Werkzeug vollständig umschlossen ist, ist eine
Staubabsaugung besonders wirkungsvoll. Außer bei kleinen
Zuschneidearbeiten ist grundsätzlich eine Zwangs­Staubabsaugung zu verwenden.

1. Mit der Benutzung des Absaugschlauchsadapters

können sowohl ein Industriestaubsauger als auch ein
gewöhnlicher Haushaltsstaubsauger an den
entsprechenden Anschluss des Werkzeugs
angeschlossen werden. .

2. Sicherstellen, dass der entsprechende Staubsauger für

den Gebrauch mit Elektrowerkzeugen geeignet ist. Im

7  EXAKT Precision Tools Ltd. 2010

allgemeinen sind Haushaltssauger für den Nass-/

EXAKT Precision Tools Ltd.

Tel: (kostenlos) 0800 180
7063

Midmill Business Park

Fax: [phone]

Tumulus Way

E-Mail: [e-mail]

Kintore, Inverurie AB51 0TG

Scotland, UK

Sägeblatt

Artikel Nr.

Zubehör

Artikel Nr.

12TCT

Sicherungsscheibe

18 TCT

Sägeblattbefestigungs­schraube

20 TCT A

Torx Schraube

24 TCT P

Kohlebürste

Diamant

Bei
Nichtbefolgen
der
Anweisungen
besteht Gefahr

Übereinstimmung
mit EU
Sicherheitsricht­linien

Vor Gebrauch
Bedienungs­anleitung lesen

Dieses Gerät ist
doppelt isoliert

Augenschutz
tragen

Stromschlaggefah
r

Gesichtsschutz
tragen

An anerkannter
Sammelstelle
entsorgen

Gehörschutz
tragen

Benutzer - ID
776275020

Tockeneinsatz gut geeignet.

3. Eine Staubabsaugung ist insbesondere dann

empfehlenswert, wenn viel geschnitten wird, da weniger
Pausen zum Reinigen des Werkzeugs und der
Arbeitsumgebung nötig sind.

4. Eine Staubabsaugung beim Schneiden von

Gefahrmaterialien, wie Harthölzer, MDF oder Keramik ist
unbedingt erforderlich.

5. Eine Staubabsaugung empfiehlt sich außerdem, wenn

gewünscht wird, die Arbeitsumgebung so sauber wie
möglich zu halten. .

Benutzung des Führungslineals

Das Führungslineal wird benutzt um Parallelschnitte
durchzuführen.

Um es einzusetzen, stellen Sie zunächst sicher, dass das
Gerät ausgesteckt ist. Lösen Sie danach die

Hinweis: Sicherheitsscheibe nur durch Original-EXAKT­Ersatzteil ersetzen (Siehe Liste der vom Benutzer
austauschbaren Teile)

Sägeblätter

Hinweis: Immer scharfe Sägeblätter einsetzen.
 Wenn das Werkzeug nicht so gut wie erwartet schneidet

oder überhitzt, ist die häufigste Fehlerursache ein
stumpfes Sägeblatt.

 Es ist manchmal nicht offensichtlich, ob ein Sägeblatt

stumpf ist. Daher im Zweifelsfall immer ein neues
Sägeblatt verwenden.

 Sägeblätter sind Verschleißartikel.
 Verwenden Sie ausschließlich EXAKT-Sägeblätter.
 Vorsicht beim Wechseln von Sägeblättern, da diese

beim Gebrauch heiß werden können. Lassen Sie das
Sägeblatt vor dem Auswechseln abkühlen.

Service durch den Hersteller:

Feststellschraube für das Führungslineal, schieben Sie das
Führungslineal ein und ziehen Sie die Feststellschraube an
der gewünschten Position fest.
.

DC-270 Sicherheitshinweise –

Service und Wartung

Reinigen

Liste der vom Benutzer austauschbaren Teile:

Aus Sicherheitsgründen muss das Werkzeug regelmäßig
gereinigt werden. Eine zu große Staubansammlung kann
verhindern, dass das Werkzeug richtig arbeitet.

Der Anschluss für die Staubabsaugung kann verstopfen und
sollte daher von Zeit zu Zeit gereinigt werden, insbesondere
dann, wenn feuchtes Holz geschnitten wird.

1. Netzstecker ziehen und Sicherheitsschuh öffnen. (Siehe

Abschnitt Schalter und Schutzverriegelung)

2. Gründlich säubern, am besten mit einem kleinen,

weichen Pinsel.

Sicherheitsscheibe

Beschädigte Kabel dürfen nur vom Hersteller selbst oder
dessen Kundendienst ausgetauscht warden, um eine Gefahr
zu vermeiden.

Erläuterung der Symbole

Das Sägeblatt wird mit einer speziellen Sicherheitsscheibe,
die einer Unterlegscheibe ähnelt, eingespannt. Stößt das
Sägeblatt auf ein Hindernis, rutscht die Sicherheitsscheibe
durch, so dass der Motor langsamer wird und sich anhört,
als wenn er überlastet wäre, und das Werkzeug nicht mehr
schneidet. In diesem Fall sollte der Bediener sofort den
Vorschub reduzieren, bis sich der Motor wieder normal
anhört, oder das Werkzeug komplett vom Werkstück
abheben, um eine permanente Beschädigung des
Werkzeugs zu verhindern. Die Sicherheitsscheibe ist ein
Verschleißartikel und muss ersetzt werden, wenn sie
beschädigt oder verbogen ist.

8  EXAKT Precision Tools Ltd. 2010

Technische Daten

DC-270

Einsatzbereich

Heimwerken und
Handel

Motor / Antrieb

500W

Schnitttiefe

0 -26 mm

Leerlaufdrehzahl (Sägeblatt)

5500 U / min

Gewicht

2.5 kg

Sägeblattdurchmesser

110 mm

Sägeblattstärke

12 mm / 0.9 mm

Vibrationswert beladen

2.842 m / s2

Unsicherheit k

1.5 m / s2

Schalldruckpegel Lastbetrieb

90 dBA

Schallleistungspegel Lastbetrieb
Lwa

101dBA

Uncertainty k

3dBA

Schnittleistung

Holz

bis zu 26 mm

Aluminium

bis zu 12mm

Verbundstoffe

MDF, Sperrholz- & Spanplatte bis zu
26 mm

Kunststoff

Plexiglas, Acryl, Glasfaser etc.

Naturstein

Wand- & Bodenfliesen, Schiefer etc.

Überschnittstoleranz in mm

Schnitttiefe

4 6 9

12

18

22

Überschnittlänge

7

10

14

17

22

24,5

Unter der Voraussetzung, dass der Tiefenanschlag 5 mm
tiefer als die Materialstärke eingestellt wird.

Wenn das zu schneidende Material auch von der Rückseite
aus geschnitten werden kann, erlauben die folgenden
Überschnittstoleranzdaten perfekte Kanten auf der
Vorderseite.

Der angegebene Vibrationsgesamtwert wurde gemäß
eines einheitlichen Prüfverfahrens gemessen und kann für
den Vergleich von Werkzeugen untereinander benutzt
werden.

Der angegebene Vibrationsgesamtwert kann ausserdem
für eine vorläufige Vibrationsanalyse benutzt werden.

ACHTUNG: Die Vibrationsemission während der
eigentlichen Benutzung des Elektrowerkzeuges kann sich
je nach Benutzungsart von dem angegebenen Gesamtwert
unterscheiden.

ACHTUNG: Um den Bediener zu schützen, müssen
Sicherheitsvorkehrungen getroffen werden. Diese basieren
auf einer Schätzung der Vibration unter
Einsatzbedingungen (mit einberechnet sind alle Teile des
Arbeitszyklus wie die Zeiten, wenn das Gerät
ausgeschaltet ist und wenn es sich im Leerlauf befindet,
zusätzlich zur Schalterbetätigungszeit).

9  EXAKT Precision Tools Ltd. 2010

1. Interrupteur

15. Couvercle de balai de
charbon

2. Bouton de verrouillage

16. Buse d'aspiration des
poussières

3. Poignée principale

17. Blocage de broche

4. Poignée auxiliaire

18. Guide parallèle

5. Bouton de verrouillage du
carter de protection

19. Vis de fixation de la
lame

6. Buteé de profondeur

20. Clé de changement de
la lame

7. Profondeur de coupe

21. Rondelle de lame

8. Bouton de relâche du
carter de protection

22. Indicateur du sens de
rotation de la lame

9. Bouton de verrouillage du
guide

23. Carter de protection fixe

10. Guide rectiligne

24. Supports de poignée

11. Pointeur-guide de lame

25. Bride intérieure

12. Lame

26. Lame TCT

13. Carter de protection

27. Lame en diamant

14. Carter moteur

28. Adaptateur du tuyau
d’aspiration des poussières

Liste du contenu:

EXAKTDC-270

Clé Torx

Lames (types dépendant
du kit)

Rondelles de sécurité de
rechange

Poignée auxiliaire

Adaptateur du tuyau
d’aspiration des poussières

Mode d'emploi

Mallette

Français

AVERTISSEMENT : Lisez tous les avertissements
de sécurité ainsi que toutes les instructions. Ne pas
suivre les avertissements et instructions peut donner
lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.

Conservez tous les avertissements et toutes les
instructions pour pouvoir s’y reporter ultérieurement.

DC-270 Avertissements de Sécurité –
Mode d'Emploi

Apprêtement de la Scie pour L’Emploi

Après avoir déballé l'outil, vérifiez qu'il ne manque aucune

pièce, et qu’aucune pièce n’a été endommagée. S’il manque
des pièces ou si l’on relève la présence de pièces

endommagées, contactez votre fournisseur et n'utilisez pas
l'outil.

Avant d'utiliser la scie, il est nécessaire d’installer une
lame. (Voir Section Remplacement de la Lame).

Informations sur L'alimentation électrique

Cet appareil doit être branché sur une prise normale, avec
une tension nominale comprise entre 210 et 250 V et un
courant nominal compris entre 13 et 16 A.

Description Illustrée des Fonctions

Regardez à la page A dépliante

10  EXAKT Precision Tools Ltd. 2010

DC-270 Avertissements de Sécurité –

Consignes de Mise en Service

Cet outil fonctionne de manière optimale par raccordement à
un aspirateur/extracteur de poussière.

Réglage de la Profondeur de Coupe

1. La profondeur de coupe peut être réglée au millimètre

près. Pour la régler, desserrer la buteé de profondeur,
choisir la position souhaitée, puis serrer. (Diagramme A)

2. Pour la coupe du bois, on doit régler la profondeur de

coupe pour qu’elle soit légèrement supérieure à
l’épaisseur du matériau, afin d’obtenir des résultats

optimaux.

3. Pour la coupe de la matière plastique, on doit régler la

profondeur de coupe de façon qu’elle soit légèrement

supérieure à l’épaisseur du matériau. En cas de fonte de
la matière plastique, on obtiendra de meilleurs résultats
avec un réglage supérieur de la profondeur.

4. Pour la coupe du métal, réglez la profondeur de coupe

pour qu’elle soit supérieure d’environ 1,0 mm à
l’épaisseur du matériau, afin d’obtenir des résultats

optimaux.

Pour la coupe du bois ou de la matière plastique, lorsqu’on

préfère ne pas marquer la surface qui se trouve sous la
pièce à travailler, il est possible de régler la profondeur pour
qu'elle soit égale à l'épaisseur du matériau. Toutefois, on
risque d’obtenir des bords qui ne sont pas lisses.

NB. Si la buteé de profondeur est difficile à tourner,
dévissez-le jusqu’à ce que le joint en caoutchouc se
voie, puis nettoyez la zone environnante avec une
brosse souple et appliquez une quantité infime de
graisse synthétique sur le joint.

Remplacement de la Lame

NB. Le positionnement erroné de la lame risque
d’endommager l’outil de façon permanente.

1. Vérifiez que l’outil est débranché de l’alimentation

secteur.

2. Tirer sur le bouton de relâche du carter de protection

pour l'ouvrir. (Diagramme B)

3. Enfoncer le blocage de broche. (Diagramme C)

4. Dévisser la lame à l'aide d'une clé Torx.

5. Posez la nouvelle lame sur l’arbre de lame, en veillant à

mettre les trous à la bonne place et à ce que les dents
soient tournées vers l'avant, dans le sens de la flèche
incurvée. (Diagramme D)

6. Replacez la rondelle de retenue et serrez la vis. Fermez

le carter de protection avant de brancher l’appareil.

Immobilisation

Il n'est généralement pas nécessaire de fixer la pièce à
découper, à condition qu'elle soit entièrement soutenue sur
la surface de travail et maintenue en place par la main. On
doit l’immobiliser dans les cas suivants :

 Si l'opérateur est inexpérimenté dans l’utilisation des

scies électriques ou n'a pas la main ferme.

 Lorsqu’on découpe des pièces de petite taille ou des

matières résistantes.

 La poignee auxiliaire est en cours d’utilisation.

Limites de Coupe

Il n'existe aucune limite pour les dimensions des pièces à
découper, à condition que ces pièces soient parfaitement
soutenues.
La profondeur maximale de coupe des scies est 26 mm. Il
est possible de scier des pièces deux fois plus épaisses en
découpant des deux côtés.

Interrupteur et Mode d’emploi du Verrou de Sécurité du
Carter

1. Avant de mettre l'outil en marche, commencer toujours

par vérifier que le carter de protection est en position
complètement fermée et que le verrou du carter de
protection empêche la lame d'être à nu.

2. Pour le mettre en marche, enfoncer le bouton de

verrouillage puis appuyer sur l'interrupteur.

3. Avant d'activer le carter de protection, commencez par

empoigner fermement la poignée et assurez qu’aucune
blessure ne resulte de la lame quand mise à nu. Pour
faire marcher, enfoncer le bouton de verrouillage du
carter de protection.

4. Après la coupe est fini et l’outil est éteint, vérifiez que le

verrou de sécurité est bien revenu en position d’arrêt. Si
ce n’est pas le cas, nettoyez-le minutieusement à l’aide
d’une brosse souple.

Découpage

La EXAKT Scie de Précision est unique parce qu’elle fixe le
matériau à couper entre sa plaque d’appui et la surface de la
pièce, et facilite l’introduction de la lame dans la coupe avec

un mouvement de plongée. Ceci permet de réaliser une
coupe plus rapide, plus facile et plus nette.

NB. Coupez toujours en avançant. Ne tirez jamais l’outil
vers l’arrière. Si vous êtes un utilisateur inexpérimenté,

entraînez-vous en coupant du bois mince jusqu’à ce que
vous maîtrisiez l’outil.

1. Lisez les spécifications pour être sûr que le matériau à

couper est approprié pour la scie.

2. Mettez en place la lame appropriée en vérifiant qu’elle

est bien coupante et qu’elle n’est pas endommagée.

3. Réglez la buteé de profondeur. (Voir Section Réglage

de la Profondeur de Coupe)

4. Placez la pièce à couper sur une surface plate: sur un

établi, sur une table ou par terre. Placez une pièce mise
au rebut sous la pièce à couper si:

 Vous voulez éviter de rayer la surface de travail.
 La surface de travail risque d’endommager la lame. Par

exemple, un sol en béton.

5. Branchez l’outil sur l’alimentation secteur.

6. Tenez l’outil fermement. Placez sa plaque d’appui

métallique sur la surface à couper. Assurez-vous que la
moitié postérieure de la plaque d’appui surplombe la
surface de travail. Ne plongez pas la lame dans le
matériau.

7. Mettez l’outil en marche, puis attendez une seconde que

la lame tourne à la vitesse de service. Ensuite enfoncez
le levier de verrouillage du carter de protection et insérez
la lame dans le matériau, lentement et doucement, mais
fermement, tout en poussant l’outil vers l’avant le long de
la ligne de coupe. (Ne jamais tirer l’outil en l’arrière)

8. Appliquer une force minimale lors du déplacement de

l’outil le long de la ligne de coupe. Une force excessive
causera la fatigue de l’opérateur et entraînera l’usure

excessive de la lame et de l’outil. En outre, une force
excessive est susceptible de déclencher le disjoncteur
de température, ce qui entraînera des retards.

9. Assurez-vous que la plaque d’appui est toujours

parfaitement plate sur le matériau à couper. C’est

particulièrement important au début ou à la fin de la

coupe, ou encore lorsqu’on coupe des bandes minces et
que la plaque d’appui n’est pas parfaitement soutenue.

10. Quand la coupe est terminée, soulevez l’outil hors de la

surface de travail avant de le mettre hors tension. Si la

coupe a produit beaucoup de sciure, laissez l’outil allumé

pendant quelques secondes de plus pour permettre le
refoulement de la sciure hors de l’outil.

Suivi de la Ligne de Coupe

1. Des repères situés à l’avant et à l’arrière du carter de

protection permettent de suivre la ligne de coupe.
(Diagramme E)

2. Pour réaliser une coupe plus précise et plus nette, on

peut tenir une règle métallique par la main libre, et
couper le long de celle-ci. Pour positionner la règle,
tracer une deuxième ligne 12 mm à gauche de la ligne
de coupe. (Ou 50 mm à droite de la ligne de coupe pour
les utilisateurs gauchers) (Diagramme F)

11  EXAKT Precision Tools Ltd. 2010

Mesure de la Largeur de Coupe

Pour découper des évidements, il est souhaitable de
savoir exactement où commence la coupe et où elle
s’arrête afin de réaliser une coupe nette et esthétique. Les
numéros de repère correspondant au réglage de la
profondeur sont marqués des deux côtés du carter de

protection, pour montrer les points de départ et d’arrivée

de la lame. (Diagrammes G)

1. Marquez la zone à découper sur le matériau. Si cette

zone n’est ni un carré ni un rectangle, il sera peut-être

nécessaire de tracer des lignes de départ et d’arrivée

distinctes. Ces lignes sont tracées des points de départ

et d’arrivée à la ligne de coupe, perpendiculairement à

celle-ci.

2. Pour utiliser le système d’indication de la largeur,

commencez par régler la profondeur de coupe (Voir

Section Réglage de la Profondeur de Coupe) p. ex. 9

mm.

3. Identifiez ce chiffre (p.ex. 9) sur l’avant et l’arrière du

carter de protection.

4. Alignez le repère sous le chiffre le plus en arrière

possible sur le carter de protection avec la ligne de

départ sur la pièce à découper. (Diagramme G1)

5. Effectuez la coupe jusqu’à ce que le repère situé sous le

chiffre en avant s’aligne avec la ligne d’arrivée tracée sur

la pièce à couper. (Diagramme G2)

Découpes

NB. Dans certains matériaux durs, on ne peut pas
effectuer une coupe en plongée.

1. Réglez la profondeur de coupe, (Voir Section Réglage

de la Profondeur de Coupe) branchez l’outil dans la

prise de courant secteur et placez la plaque d’appui

métallique sur la surface de travail. Assurez-vous que le

repère de largeur postérieur sur le carter de protection

s’aligne sur la ligne de départ. (Voir Section Réglage

de la Largeur de Coupe)

Pour garantir des découpes précises, vous pouvez

tenir le dispositif de protection de votre main libre,

mais veillez à ce qu'il n'entre pas en contact avec la

lame.

2. Mettez l’outil sous tension et attendez une seconde pour

que la lame atteigne la vitesse de service. Ensuite,

plongez la lame dans le matériau lentement et

délicatement, mais fermement. Poussez l’outil en avant

le long de la ligne de coupe. (Ne tirez jamais l’outil en

arrière)

3. Quand vous avez atteint la ligne d’arrivée, soulevez

l’outil de la surface de travail avant de le mettre hors

tension. Si la coupe a produit beaucoup de sciure,

laissez l’outil allumé pendant quelques secondes pour

permettre le refoulement de la sciure hors de l’outil.

4. Conseils pour la coupe:
 Si la coupe doit être recouverte par un panneau

d’aération, par exemple, on pourra chevaucher les coins
afin d’assurer le détachement intégral des déchets de

coupe.

 Si la découpe doit être visible, ne jamais chevaucher pas

les coins. Dans ce cas, la lame étant circulaire, les
déchets de coupe ne se détacheront pas entièrement, et
on doit réaliser la finition des coins avec un couteau. Si

le matériau est mince et la surface d’appui sans

importance, il suffit de repousser simplement les déchets
de coupe.

 Lorsqu’il est possible d’accéder au dos de la pièce à

couper, on peut tracer l’évidement avec une tolérance de

surcoupe. On effectue alors la coupe sur le dos de la
pièce afin de garantir une exécution parfaite de coins sur
la face antérieure. Un tableau des tolérances de
surcoupe est fourni dans la section des spécifications.

Coupe de Matériaux particulièrement Résistants ou
Abrasifs

NB. Entraînez-vous avec l’outil sur du bois avant

d’essayer de couper des matériaux plus solides.

Lorsque vous découpez des matériaux plus résistants,
des métaux et certaines matières plastiques, par
exemple, appliquez une force supérieure pour maintenir
en place la pièce en place, et, éventuellement, fixez la
pièce.

Ne coupez jamais des matériaux produisant des
poussières ou des vapeurs toxiques, comme le PTFE ou
l’amiante. .

Extraction de la Poussière

La EXAKT DC-270 est un outil puissant capable de produire

une grande quantité de poussière. La lame de l’outil étant
entièrement fermée, l’extraction forcée de la poussière est

particulièrement efficace. Il est recommandé d’utiliser un
aspirateur de poussière pour tous les travaux, sauf les
opérations légères de rognage des bords.

1. Il est possible de raccorder à la buse de sortie de la

poussière de l’outil un aspirateur de poussière industriel
ou un aspirateur domestique au moyen du tuyau
d’EXAKT Precision Tools Ltd.

2. Assurez-vous que l’aspirateur utilisé est recommandé

pour les outils électriques. En général, la plupart des
aspirateurs domestiques pour produits secs ou liquides
conviennent pour cette application.

3. L’extraction forcée da la poussière est particulièrement

recommandée lorsqu’on effectue un grand nombre de

coupes car ceci réduit considérablement le nombre

d’arrêts volontaires requis pour nettoyer l’outil et la zone

environnante.

4. L’extraction forcée de la poussière doit toujours se faire

lors de la coupe de matériaux dangereux, par exemple

12  EXAKT Precision Tools Ltd. 2010

les bois durs, les panneaux de fibre de densité moyenne

EXAKT Precision Tools Ltd.

Numéro vert: 0800 916696

Midmill Business Park

Fax: [phone]

Tumulus Way

E-Mail: [e-mail]

Kintore, Inverurie AB51 0TG

Scotland, UK

Lames:

Pièce n°

Accessoires

Pièce n°

12TCT

Rondelle

18 TCT

Vis de fixation de la
lame

20 TCT

Vis Torx

24 TCT P

Balai de charbon

Diamant

L’inobservation

des consignes
présente un
risque

CE conforme aux
normes
européennes de
sécurité

Lire
attentivement la
notice avant
l’utilisation

Cette machine

bénéficie d’une

double isolation

Port lunettes
obligatoire

Risque
d’électrocution

Protection du
visage
obligatoire

Port de protège­oreilles obligatoire

ou la céramique.

5. L’extraction forcée de la poussière est recommandée

lorsqu’il est souhaitable de maintenir une zone de travail
propre.

Utilisation du guide parallèle

 Utilisez toujours des lames EXAKT.
 Faites bien attention au moment du remplacement des

lames : elles sont souvent très chaudes lors de
l'utilisation. Attendez que la lame se refroidisse avant de
la remplacer.

Service

Le guide parallèle sert à faire des découpes parallèlement à
un bord.

Pour le monter, commencer par vérifier que l'outil est
débranché. Desserrer le bouton de verrouillage du guide,
faire glisser le guide sur la position souhaitée puis resserrer
le bouton.

Liste des pièces que l'utilisateur peut remplacer:

DC-270 Avertissements de Sécurité –

Maintenance et Entretien

Nettoyage

On doit procéder à un nettoyage régulier afin que l’outil

fonctionne sans danger; en effet, des dépôts excessifs de
poussière empêcheraient le bon fonctionnement de l’outil.
La buse d’aspiration des poussières risque de se boucher:
on doit la nettoyer périodiquement, en particulier lors de la
coupe de bois humide.

1. Débranchez la scie de la prise secteur et liberer le carter

de protection.

2. Procédez au nettoyage complet de la scie en utilisant un

S’il est nécessaire de remplacer le câble d’alimentation,

cette opération doit être effectuée par le constructeur ou son

service d’assistance, afin d’éviter les risques pour la

sécurité.

Signification des Symboles

petit pinceau à poils souples.

Rondelle de Retenue de la Lame de Sécurité

La lame est maintenue en place au moyen d’une rondelle de

sécurité spéciale, conçue pour glisser en cas de blocage de
la lame. Lorsque ceci se produit, le moteur ralentit, émet un

son indiquant qu’il fonctionne avec difficulté et l’outil cesse
de couper. Lorsque ceci se produit, l’opérateur doit
immédiatement réduire la pression d’alimentation jusqu’à ce
que le moteur émette un bruit normal, ou bien enlever l’outil
de la pièce à couper afin d’empêcher l’endommagement

permanent de la pièce à couper. La rondelle est un

consommable, qui doit être remplacé s’il est endommagé ou

déformé.

NB. On ne doit en aucun cas remplacer cette rondelle
par une rondelle autre qu’une pièce EXAKT d’origine.
(Voir Liste des pièces que l'utilisateur peut remplacer)

Lames

NB. Utilisez toujours une lame bien tranchante.
 Si l’outil ne coupe pas aussi bien que prévu, ou s’il

surchauffe, ceci est dû généralement à l’emploi d’une
lame émoussée.

 Il est difficile de voir ou d’établir au toucher si la lame est

émoussée. En cas de doute, utilisez une lame neuve.

 Les lames sont des consommables.

13  EXAKT Precision Tools Ltd. 2010

ATTENTION:
Vous ne devez pas vous débarrasser de cet appareil avec
vos déchets ménagers.
Un système de collecte sélective pour ce type de produit est
mis en place par les communes, vous devez vous

renseigner auprès de votre mairie afin d’en connaître les

emplacements.
En effet, les produits électriques et électroniques contiennent
des substances dangereuses qui ont des effets néfastes sur
l’environnement ou la santé humaine et doivent être
recyclés.

Caractéristique

DC-270

Usage

Bricolage et
Professionnel

Puissance du moteur

500w

Profondeur de coupe

0-26mm

Vitesse approximative de la lame à vide

5500 tr / mn

Poids approximatif

2.5kg

Diamètre de la lame

110 mm

Épaisseur de la lame

1.2mm/0.9mm

Vibration en charge

2.842 m / s2

Incertitude

1.5 m / s2

Pression acoustique en charge

90 dBA

Pression sonore en charge Lwa

101 dBA

Incertitude

3dBA

Spécifications de
coupe

Bois

Tous types jusqu'à 26 mm

Aluminium

Jusqu’à 12mm

Composites

MDF, contreplaqué et
agglomérés jusqu'à 26 mm

Plastiques

Tufnol, perspex, fibre de verre
etc.

Minéraux ardoises etc.

Carrelages muraux et de sol,
ardoises etc.

Tolérances de surcoupe en mm

Profondeur de
coupe

4 6 9

12

18

22

Surcoupe de

7

10

14

17

22

24.5

On présuppose que la profondeur a été réglée sur 5
mm de plus que le matériau à couper.

Lorsqu'on dispose de l’accès nécessaire pour couper du dos

du matériau, on débordera dans la coupe avec la tolérance
indiquée ci-dessous afin d’assurer l’exécution de coins
parfaits sur la surface antérieure.

La valeur totale déclarée des vibrations a été mesurée

conformément à une méthode d’essai standard, et peut

être utilisée pour comparer un outil avec un autre.

On peut également utiliser la valeur totale déclarée des
vibrations dans une évaluation préliminaire de l’exposition.

AVERTISSEMENT: les vibrations émises au cours de

l’usage de l’outil électrique peuvent être différentes de la

valeur déclarée totale, et ceci en fonction des modes

d’utilisation de l’outil.

AVERTISSEMENT: il est nécessaire d’identifier des
mesures de sécurité pour la protection de l’opérateur en
fonction d’une estimation de l’exposition aux conditions
d’utilisation (en tenant compte de tous les éléments du
cycle d’utilisation, p.ex. les temps de mise hors circuit de
l’outil, et son fonctionnement au ralenti en plus du temps

de déclenchement).

14  EXAKT Precision Tools Ltd. 2010

Español

1. Interruptor

15. Cubierta de la escobilla

2. Botón de traba

16. Boquilla d’extracción de

polvo

3. Manija principal

17. Bloqueador del husillo

4. Manija auxiliar

18. Guía rectilínea

5. Botón p/trabar la
protección

19. Tornillo de la cuchilla

6. Perilla para fijar
profundidad

20 Llave de cambio de la
cuchilla.

7. Calibrador de profundidad
de corte

21. Arandela de la cuchilla

8. Perilla liberadora de la
protección

22. Indicador de rotación de
la cuchilla

Perilla de traba de guía

23. Protector fijo

10. Guía rectilínea

24. Montura de la manilla
auxiliar

11. Indicador guía de la
hoja

25. Pestaña interior

12. Hoja

26. Cuchilla TCT

13. Protección de la hoja

27. Cuchilla de diamante

14. compartimento del
motor

28. Adaptador del tubo de
polvo

Lista de contenido:

EXAKT DC-270

Manija auxiliar
Adaptador del tubo de polvo C
Tornillo Torx

Discos (el tipo depende
del juego)

Manual d’instrucciones
Caja

ADVERTENCIA Lea todas las advertencias e
instrucciones relacionadas con la seguridad. Si hace
caso omiso de las advertencias e instrucciones podría
tener lugar una sacudida eléctrica, fuego y/o lesiones
graves.
Guarde todas las advertencias e instrucciones para
consultarlas en el futuro.

DC-270 Advertencias de Seguridad – Instrucciones
para Poner en Uso

Para Preparar la Sierra antes de Usarla

Una vez fuera de su empaque, vea que no falta ni está
estropeada ninguna pieza. Si falta o está estropeada alguna
pieza contacte con el proveedor y no use la sierra.

Antes de usar la sierra hay que colocar una hoja de cortar
como queda descrito en las instrucciones de
funcionamiento. (Consulta Sección Cambio de Disco).

Información sobre Suministro de Corriente

Este equipo deberá ser conectado a una toma de corriente
doméstica normal que tenga un voltaje de entre 210 y 250 V
y una corriente de entre 13 y 16 A.

Descripción Gráfica de las Funciones (A)

15  EXAKT Precision Tools Ltd. 2010

DC-270 Advertencias de Seguridad – Instrucciones

de Funcionamiento

Esta herramienta presta su mejor servicio cuando se la
conecta a una aspiradora o a un extractor de aire
adecuados

Ajuste de la Profundidad de Corte

1. La profundidad de corte se puede calibrar en milímetros.

Para ajustarla, afloje la perilla para fijar profundidad,
deslícela hasta la posición deseada y apriétela.
(Diagrama A)

2. Al cortar madera, es necesario ajustar la profundidad de

corte para que sea ligeramente superior al grosor del
material, con el fin de obtener resultados óptimos.

3. Al cortar plástico, es necesario ajustar la profundidad de

corte para que sea ligeramente superior al grosor del
material. En caso de derretimiento del plástico, el
aumento del valor de la profundidad mejorará los
resultados.

4. Al cortar metal, es necesario ajustar la profundidad de

corte para que sea unos1mm superior al grosor del
material, con el fin de obtener los mejores resultados.

Si se prefiere no marcar la superficie debajo de la pieza de
trabajo se puede ajustar la profundidad a la del grosor del
material, al cortar madera o plásticos, pero esto podrá tener
como resultado un corte áspero.

Nota: Si el botón de control de profundidad se vuelve
difícil de girar, destorníllelo hasta que la junta de goma
sea visible. Limpie el área circundante con un cepillo
blando y después aplique una pequeña cantidad de
grasa sintética a la junta.

Cambio de Disco

Nota: El posicionamiento incorrecto del dico puede
dañar permanentemente la herramienta.

1. Compruebe que la herramienta esté desconectada de la

corriente.

2. Tire de la perilla liberadora de la protección para abrirla

(Diagrama B)

3. Presione el botón de traba del husillo (Diagrama C

4. Destornille la hoja con una llave torx

5. Colocar la nueva hoja de cortar en su árbol asegurando

que el orificio se sitúa correctamente y los dientes miran
hacia la dirección de la flecha curva. (Diagrama D)

6. Vuelva a colocar la arandela de retén de seguridad y

apriete el tornillo.

7. Cerrar la protección de la hoja antes de conectar la

corriente.

Afianzar

Normalmente no hace falta afianzar el material que se esté
cortando siempre que éste esté bien soportado sobre una
superficie de trabajo y sostenido con una mano. Deberá
afianzarse siempre que:
La persona que trabaje no tenga experiencia en el uso de
sierras eléctricas o no tenga fuerza en las manos.
Se tenga que cortar piezas pequeñas o materiales duros.
La manija auxiliar está en uso.

Limitaciones del Corte

No hay límite al tamaño del material a cortar siempre que
éste esté bien soportado.
La herramienta cortará hasta una profundidad de 26 mm. Se
puede cortar material de un doble de estos grosores si el
corte se hace en ambos lados.

Conmutador y Fijador de Protección

1. Antes de poner en marcha la herramienta, verifique que

la protección está en su posición totalmente cerrada y
que la traba de la protección impida que la hoja quede
expuesta.

2. Para ponerla en marcha, presione hacia dentro el botón

de traba y, entonces, libérelo.

3. Antes de hacer funcionar la traba de la protección,

asegúrese de que se está sosteniendo firmemente la
manija y de que no se van a producir lesiones al estar
expuesta la hoja. Para operar, presione el botón de traba
de la protección..

4. Una vez que se haya terminado de cortar y la

herramienta haya sido desconectada, se debe asegurar
que el fijador de protección vuelve a quedar bien situado
en su posición fija. En caso contrario se debe limpiar
bien usando un cepillo suave.

Recortado

La sierra EXAKT Precision es única ya que inmoviliza el
material que se desea cortar entre su placa de base y la
superficie de trabajo y hunde el disco en el material para
facilitar el corte. Esto produce que el corte sea más rápido,
más fácil y más limpio.

Nota: Corte siempre hacia delante. No empuje nunca la
herramienta hacia atrás. Si es usted un usuario con
poca experiencia, entrénese cortando madera delgada
hasta que llegue a dominar la herramienta.

1. Lea las especificaciones para asegurarse de que el

material que desea cortar sea el apropiado.

2. Coloque el disco correcto después de haber

comprobado que sea cortante y no esté dañado.

3. Ajuste la profundidad de corte. (Consulta Sección

Profundidad del Corte)

4. Coloque el material que desee cortar sobre una

superficie plana: un banco de trabajo, una mesa o el
suelo. Coloque un protector bajo la pieza que desee

cortar si:
Quiere evitar rayar la superficie de trabajo.
Existe el riesgo de que la superficie de trabajo dañe el disco,
por ejemplo, un suelo de hormigón.

5. Conecte la herramienta a la corriente.

6. Coja la herramienta y sosténgala firmemente (Consulta

Sección La Manera de Sostener la Herramienta y

Conectarla) coloque su placa de base metálica sobre la

superficie que desee cortar. Asegúrese de que la mitad

posterior de la placa de base quede encima de la

superficie de trabajo. No hunda el disco en el material.

7. Conecte la herramienta y espere un segundo a que el

disco coja velocidad. Luego, hunda el disco en el

material lenta mente y delicadamente, pero con firmeza.

Empuje la herramienta hacia delante a lo largo de la

línea de corte. (No empuje nunca la herramienta hacia

atrás)

8. Conviene ejercer muy poca fuerza para desplazar la

herramienta a lo largo del corte. Un exceso de fuerza

causará el cansancio del usuario y acelerará el desgaste

del disco y de la herramienta.

9. Asegúrese de que la placa de base esté siempre

completa mente plana sobre el material cortado. Es muy

importante, sobre todo al comenzar o terminar el corte, o

en la operación de cortar tiras delgadas cuando sólo se

sostiene parcialmente la placa de base.

10. Una vez terminado el corte, levante la herramienta de la

superficie de trabajo antes de desconectarla. Si el corte

ha originado mucho polvo, mantenga la herramienta

conectada durante algunos segundos de más para

permitir que el polvo salga de la herramienta.

Trazado de Línea

1. Las “señales guía/apuntadores” situados en la parte

delantera y trasera del guarda permiten seguir una línea

durante el corte. (Diagrama I)

2. Para obtener un corte más preciso y más limpio, se

puede seguir una regla mecánica que se sostiene con la

mano libre. Para situar la regla, trace una segunda línea

12 mm a la izquierda de la línea de corte. (O bien 50

mm. a la derecha de la línea de corte para los usuarios

zurdos). (Diagrama F)

16  EXAKT Precision Tools Ltd. 2010

Ajuste de la Anchura de Corte

Para hacer recortes, conviene saber exactamente dónde
el corte comienza y acaba para efectuar un corte limpio y
estético. Los números que corresponden al ajuste de la
profundidad están consignados en los dos laterales del
guarda para mostrar el inicio y el fin del disco. (Diagrames

G)

1. Marque la zona de corte sobre el material que desee

cortar. Si la zona no es ni un cuadrado ni un rectángulo,
deberá trazar líneas de salida y de final separadas. El
trazado se efectuará a partir de los puntos de salida y de
final, en ángulo recto con relación a la línea de corte.

2. Para utilizar el sistema de indicación de la anchura,

empiece por ajustar la profundidad de corte, (Consulta
Sección Ajuste de la Profundidad de Corte) ajústela a
9 mm, por ejemplo.

3. Identifique dicho número (en el caso presente, 9) en la

parte delantera y trasera del guarda.

4. Alinee la marca situada debajo de este último número

del guarda sobre la línea de salida trazada sobre el
material que desee cortar. (Diagrama G1)

5. Corte hasta que la marca situada debajo del primer

número esté alineada con la línea del final trazada sobre
el material que desee cortar. (Diagrama G2)

Recortes

Nota: Es posible que el corte de sumersión no sea
posible en algunos materiales duros.

1. Ajuste la profundidad de corte, (Consulta Sección

Ajuste de la Profundidad de Corte) conecte la

herramienta a la corriente y coloque la placa de base
metálica sobre la superficie de trabajo. Asegúrese de
que la marca de anchura trasera situada sobre el guarda
se alinee sobre la línea de salida. (Consulta Sección

Ajuste de la Anchura de Corte) Para asegurar cortes
exactos se puede sostener el protector con la mano
libre, pero se debe asegurar que no toca la hoja de
cortar.

2. Conecte la herramienta y espere un segundo a que el

disco coja velocidad. Luego, hunda el disco en el
material lenta mente y delicadamente, pero con firmeza.
Empuje la herramienta hacia delante a lo largo de la
línea de corte. (No empuje nunca la herramienta hacia
atrás)

3. Cuando haya alcanzado la línea del final, levante la

herramienta de la superficie de trabajo antes de
desconectarla. Si el corte ha originado mucho polvo,
mantenga la herramienta conectada durante algunos
segundos de más para permitir que el polvo salga de la
herramienta.

4. Consejos para el corte:

Si el agujero debe ir cubierto, por una rejilla por ejemplo, es
necesario que las esquinas se solapen para garantizar que
los residuos del corte queden completamente sueltos.
Si el recorte debe ser visible, no traslapar las equinas. En
este caso, como el disco es circular, los residuos del corte
no quedarán completamente sueltos y por consiguiente será
preciso realizar el acabado de las esquinas con un cuchillo.
Si el material es delgado y el reverso sin importancia, será
posible limitarse a quitar los residuos del corte.
Cuando el reverso del material que desea cortar es
accesible, se puede marcar el recorte con un margen. Se
realiza entonces el corte a partir del reverso para garantizar
que las esquinas queden perfectas en la parte delantera.
Una tabla de márgenes de corte forma parte de las
especificaciones.

Corte de Materiales particularmente Sólidos o Abrasivos

Nota: Aprenda a utilizar la herramienta cortando madera
antes de intentar cortar materiales más sólidos. Al
cortar materiales sólidos, metales o plásticos por
ejemplo, es preciso ejercer más fuerza para mantener
sujeta la pieza
que se desea trabajar y puede resultar necesario
inmovilizarla.

No corte nunca materiales que produzcan polvo tóxico
o humareda, tales como el PTFE o el amianto. .

Extracción del Polvo

La sierra EXAKT Precision es una herramienta potente que
puede producir una gran cantidad de polvo. El disco de la
herramienta está completamente encerrado, con lo cual la
extracción forzosa del polvo se hace particularmente
pertinente. Deberá usarse la extracción forzada de polvo en
todos los trabajos salvo los más pequeños de recorte.

1. Es posible conectar al conducto de salida de polvo de la

herramienta un extractor industrial de polvo o una .
Botón de bloqueo del husillo .

2. Asegúrese de que la utilización de la aspiradora esté

con forme con las recomendaciones en vigor para el
funcionamiento junto con una herramienta eléctrica.
Generalmente, la mayoría de las aspiradoras
domésticas para productos secos o líquidos son
adecuadas.

3. Recomendamos particularmente la extracción forzosa

del polvo cuando se efectúan numerosos cortes ya que
ello reduce considerablemente el número de paros
voluntarios requeridos para limpiar la herramienta y la
zona circundante.

4. La extracción forzosa del polvo debe efectuarse siempre

al cortar materiales peligrosos tales como maderas
duras, paneles de fibra de densidad mediana o
cerámicas.

5. Se recomienda la extracción forzosa de polvo cuando se

desea mantener limpia la zona de trabajo.

.

17  EXAKT Precision Tools Ltd. 2010

Cómo usar la guía rectilínea

EXAKT Precision Tools Ltd.

Tel: [phone]

Midmill Business Park

Fax: [phone]

Tumulus Way

E-Mail: [e-mail]

Kintore, Inverurie AB51 0TG

Scotland, UK

Hojas:

No. Pieza

Accesorios

No. Pieza

12TCT

Arandela de
repuesto

18TCT

Tornillo de retén
de hoja

20TCT A

Tornillo para
soltar el carter

24 TCT P

Tornillo Torx.

Diamante

Cepillo de
Carbón

Riesgo de lesión
si no se atiene a
las instrucciones

Se atiene a las
normas europeas

Leer
instrucciones
antes de usarlo

Aparato tiene
doble aislamiento

Llevar protección
para los ojos

Riesgo de
cortocircuitos

Llevar máscara
de cara

Llevar protección
para los oídos

Desechar en
sitios autorizados

Característica

DC-270

Uso

Bricolaje y
comercial

Potencia del motor

500w

Profundidad de corte

0 -26 mm

Velocidad aproximada del disco
sin carga

5500 rpm

Peso aproximado

2.5 kg

Diámetro máximo de la cuchilla

110mm

Anchura máxima/mínima de la
cuchilla

1.2 mm / 0.9 mm

Valor de vibración de mano/brazo

2.842m / s2

La incertidumbre

1.5 m / s2

Nivel de presión Sonora cargado

90 dBA

Nivel de potencia sonora cargado

119Dba

Revisiones

6. la guía rectilínea se utiliza para hacer cortes paralelos a

un borde.

7. Para colocarla, primero, asegúrese de que la

herramienta está desenchufada. Entonces, afloje la
perilla de traba de la guía, introduzca la guía y ajuste la
perilla en la posición deseada.

8. 10. Cómo usar el adaptador de la manguera de polvo..

Lista de piezas sustituibles por el usuario:

DC-270 Advertencias de Seguridad –

Entretenimiento y Revisions

Limpieza

Se requiere efectuar una limpieza regular para que la
herramienta funcione con plena seguridad, ya que una
formación excesiva de polvo impediría que la herramienta
funcione correctamente.

El conducto de extracción del polvo puede taparse y es
preciso limpiarlo de vez en cuando, especialmente al cortar
madera húmeda.

1. Desconecte la sierra de la corriente y liberar el guarda.

(Consulta Sección Extracción del Guarda)

Si se necesita cambiar el cable de suministro, esto deberá
hacerlo el fabricante o su agente de revisiones a fin de evitar
ocasiones de riesgo.

Explicación de Símbolos:

2. Proceda a una limpieza completa de la sierra utilizando

un pequeño pincel de pelo flexible.

Arandela de Mantenimiento del Disco de Seguridad

El disco queda fijado mediante una arandela especial de
seguridad que ha sido concebida para romperse en caso
de bloqueo del disco. Esto conlleva la pérdida de la fuerza
motriz del disco, permitiendo a éste girar libremente. Dicha
arandela debe ser sustituida en caso de deterioro o
deformación. La arandela es una pieza que se gasta y que
deberá ser cambiada cuando esté estropeada o
deformada.

Nota: No cambie nunca esta arandela por una que no
sea una pieza de repuesto de EXAKT. (Consulta Lista
de piezas sustituibles por el usuario)

Discos

Nota: Utilice siempre un disco afilado.
Si la herramienta no corta tal como se había previsto o se
recalienta (puede desencadenarse el dispositivo de corte
térmico), la causa más corriente es un disco romo.
Es difícil ver o percibir si el disco es romo. En caso de duda,
utilice un disco nuevo.
Los discos son consumibles.
Utilice siempre discos EXAKT.
Tenga cuidado al cambiar las hojas pues pueden estar
calientes después del uso. Deje que se enfríen antes de
cambiar.

18  EXAKT Precision Tools Ltd. 2010

Lwa

La incertidumbre

3dBA

Especificaciones de
corte

Madera

Todos los tipos hasta 26 mm

Aliminio

jusqu'à 12mm

Compuestos

MDF, contrachapado y panel
virutas hasta 26 mm

Plásticos

Tufnol, perspex, fibra de vidrio,
etc.

Minerales

Baldosas murales y de suelo,
pizarras, etc.

Tolerancias de sobrecorte en mm

Ajuste de
profundidad

4 6 9

12

18

22

Sobrecorte
en

7

10

14

17

22

24.5 Supone que la profundidad ha sido ajustada un 5mm de
más que el material que se desea cortar.

Donde se tenga acceso para cortar por la superficie trasera
del material, el sobrecortar por la distancia mostrada
asegurará esquinas perfectas en la superficie delantera.

El valor total de la vibración declarada ha sido medido en
conformidad con el método de prueba estándar y puede
utilizarse para comparar una herramienta con otra.

El valor total de la vibración declarada puede utilizarse
también en una evaluación de exposición preliminar.

ADVERTENCIA: La emisión de vibración durante el uso real
de la herramienta de energía puede diferir del valor total
declarado dependiendo de la forma en que se utilice la
herramienta.

ADVERTENCIA: Es necesario identificar las medidas de
seguridad para proteger al operario, basadas en el cálculo
de exposición en las condiciones de uso real (teniendo en
cuenta todas las partes del ciclo operativo tales como los
tiempos en que la herramienta se encuentra apagada y
cuando está funcionando en mínima, además del tiempo de
disparo).

19  EXAKT Precision Tools Ltd. 2010

1.Interruttore

2.Pulsante di blocco

15. Copri spazzola

3.Maniglia principale

16. Ugello estrattore polveri

4.Maniglia secondaria

17. Pulsante di blocco
mandrino

5.Pulsante di blocco
protezione

18. Alloggiamento guida
parallela

6.Manopola di
impostazione profondità

19. Vite lama

7.Indicatore della
profondità di taglio

20. Chiave per cambio lama

8.Manopola di rilascio
protezione

21. Rondella lama

9.Manopola di blocco guida

22. Indicatore di rotazione
lama

10.Guida parallela

23. Protezione fissa

11.Indicatore guidalama

24. Attacco maniglia
secondaria

25. Flangia interna

12..Lama

26. Lama TCT

13.Protezione lama

27. Lama diamantata

14. carcassa motore

28. Adattatore per tubo di
aspirazione polveri

Contenuto della
confezione:

EXAKT DC-270

Maniglia secondaria
Vite Torx
Tubo di aspirazione

Lame (i tipi dipendono dal
kit)

Istruzioni
1Vaglietta

Italiano

ATTENZIONE Leggere attentamente tutte le
istruzioni e le avvertenze sulla sicurezza. Il mancato
rispetto delle avvertenze e delle istruzioni può causare
scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per
eventuali future consultazioni.

Avvertenze di Sicurezza DC-270 –
Istruzioni per la Messa in Uso

Montaggio della Sega per l’Uso

Svuotare e controllare che non ci sono delle parti mancanti o
danneggiati. In questo caso mattersi in contatto con il
fornitore e non operare la sega.

Prima del’uso, è neccessario inserire una lama. (Vedi
Sezione Cambio della Lama)

Informazione sull’Energia Elettrica di Rete

Quest’apparecchiatura dovrebbe essere connesso a una
presa normale domestica con un voltaggio tra 210 e 250 V e
una corrente tra 13 e 16 A.

Descrizione Illustrato dei Funzioni

20  EXAKT Precision Tools Ltd. 2010

Avvertenze di Sicurezza DC-270 –

Istruzioni Operative

Per un miglior funzionamento, applicare lo strumento ad un
aspirapolvere / dispositivo di aspirazione delle polveri
adeguato.

Selezione della Profondità di Taglio

1. E’ possibile impostare la profondità di taglio in millimetri.

Per effettuare la regolazione, allentare la manopola di
impostazione profondità, far scorrere fino a raggiungere
la posizione desiderata e stringere la manopola.. (Figura
A).

2. Quando si taglia il legno, per ottenere migliori risultati, la

profondità di taglio dovrebbe essere fissata su un valore
leggermente superiore rispetto allo spessore del
materiale.

3. Quando si taglia la plastica, per ottenere migliori risultati,

la profondità di taglio dovrebbe essere fissata su un
valore leggermente superiore rispetto allo spessore del
materiale. Se il materiale dovesse fondere, aumentando
la profondità, si otterrà un migliore risultato.

4. Quando si tagliano metalli, la profondità di taglio

dovrebbe essere fissata aumentando lo spessore del
materiale di 1.0 mm. Ciò permette di ottenere un migliore
risultato.

Se si preferisce non avere graffi nella superficie sotto il
pezzo da lavorare, la profondità di taglio può essere fissata
per corrispondere esattamente allo spessore del materiale,
nel caso del legno o della plastica. Così facendo, si

possono però avere spigoli piuttosto “ruvidi” e non ben

smussati.

Nota: Se non è più possibile ruotare il limitatore di
profondità con facilità, svitare fino a che non si veda la
guarnizione di gomma e pulire la zona con un pennello
morbido. Lubrificare la guarnizione con pochissimo
grasso soltanto.

Cambio della Lama

Nota: La posizione sbagliata della lama può causare un
danno permanente all’attrezzo.

1. Assicurarsi che l’utensile sia staccato dalla presa di

alimentazione.

2. Tirare la manopola di rilascio protezione per aprire la

protezione (Figura B).

3. Premere il pulsante di blocco mandrino (Grafico C).

4. Svitare la lama utilizzando una chiave torx

5. Posizionare la nuova lama sull’albero della lama

accertandosi che il foro sia correttamente posizionato e
che i denti siano rivolti in avanti in direzione della freccia
curva. (Figura D)

6. Rimontare la rondella di fermo di sicurezza e serrare la

vite.

7. Chiudersi la protezione lama prima di inserire la spina

Fissaggio/Bloccaggio del materiale in lavorazione

Normalmente non è neccessario fissare il materiale a
condizione che sia ben appoggiato su una superficie
solida e tenuto con una mano. Il fissaggio si usa quando:

L’operatore è inesperto con gli utensili elettrici o è debole di

mano.
Si tagliano pezzi piccoli o materiali molto duri.
La maniglia secondaria è stata utilizzata

Limiti del Taglio

Non c’è limite alla misura del materiale da tagliare a
condizione che sia interamente sopportato.
La sega taglia fino ad una profondità di 26 mm. I materiali
di doppio spessore possono essere tagliati se si taglia da
un lato e poi dall’altro.

Interruttore e Blocco Protezione

1. Prima di accendere il dispositivo, controllare sempre che

la protezione sia perfettamente chiusa e che il blocco
protezione eviti l’esposizione della lama.

2. Per accendere, premere il pulsante di blocco e poi

rilasciare l’interruttore

3. Prima di azionare il blocco protezione, accertarsi sempre

che la maniglia sia stata impugnata con fermezza e che
non si rischino lesioni in caso di esposizione della lama.
Per il funzionamento, premere il pulsante di blocco
protezione.

4. Dopo la fine del taglio e dopo aver spento l’attrezzo,

assicurarsi che il blocco della protezione sia ritornato
completamente nella posizione di riposo. In caso
contrario pulire accuratamente con una spazzola
morbida.

Taglio

L’unicità della Sega EXAKT è dovuta alla grande capacità di
aderenza del materiale da tagliare tra la piastra di base e la
superficie di lavoro, usando uno speciale effetto penetrante

per facilitare l’ingresso della lama nel taglio. Ciò risulta in un

taglio molto netto che è più rapido e facile da eseguire.

Nota: Tagliare sempre in avanti. Mai spingere l’utensile
all’indietro. Se siete principianti, esercitatevi tagliando

legni sottili, per acquistare dimestichezza.

1. Controllare le caratteristiche tecniche per assicurarsi

della compatibilità delmateriale da tagliare.

2. Inserire il corretto tipo di lama assicurandosi che sia ben

affilata e non danneggiata.

3. Fissare la profondità di taglio. (Vedi Sezione Profondità

di Taglio)

4. Piazzare il materiale da tagliare su una superficie piana

quale un banco da lavoro, un tavolo o sul pavimento.
Usare un pezzo di materiale di scarto sotto ad esso
perchè: Non si vuole certamente graffiare la superficie di
lavoro. La lama si danneggerà se entra in contatto con la
superficie di lavoro. Es: pavimento di cemento

5. Attaccare la spina nella presa di alimentazione. Afferrare

fermamente l’utensile (Vedi Sezione Corretta
Impugnatura ed Accensione) ed appoggiare la piastra

metallica di base sulla superficie da tagliare. Assicurarsi
che la metà posteriore della piastra di base sporga
rispetto alla superficie di lavoro. Non cercare di inserire
la lama nel materiale da tagliare.

6. Avviare l’utensile per un secondo circa, in modo che la

lama raggiunga la velocità operativa. Poi, deprimere la
leva della serratura di protezione e far entrare,
spingendo lentamente la lama nel materiale in modo

gentile, ma saldamente. Poi spingere l’utensile in avanti

lungo la linea di taglio. (Mai spingere la Sega
all’indietro)

7. Per far avanzare la lama lungo il taglio occorre applicare

una minima forza. L’uso eccessivo di forza
nell’avanzamento può causare usura della lama e
dell’utensile ed affaticare inutilmente l’operatore. Inoltre

si corre il rischio di sovrariscaldamento, interruzzione e
ritardo.

8. Assicurarsi che la piastra di base sia mantenuta

perfettamente piana ed aderente alla superficie da

tagliare. Ciò è particolarmente importante all’inizio ed alla

fine del taglio e durante tagli effettuati su materiali di
piccolo spessore non completamente supportati.

9. Quando il taglio della linea è completo, togliere l’utensile

dalla superficie di lavoro prima di spegnerlo. Se si è
formata molta segatura o polvere, far funzionare

l’utensile per alcuni secondi per favorire l’allontanamento
delle particelle dall’utensile.

Per Seguire una Linea Diritta

1. Indicatori che si trovano nella parte anteriore e posteriore

permettono di seguire una linea, durante il taglio. (Figura
E)

2. Per un taglio rettilineo ancora più accurato, si può usare

un righello metallico mantenuto in posizione usando
l’altra mano. Per posizionare esattamente il righello,
disegnare una seconda linea parallela ad una distanza di
12 mm a sinistra. (Per gli operatori mancini, disegnare
invece una linea parallela distante 50 mm a destra.)
(Figura F)

21  EXAKT Precision Tools Ltd. 2010

Per Fissare la Larghezza di Taglio

Quando si eseguono tagli esterni [ritagli], è desiderabile
conoscere esattamente i punti di inizio e fine taglio in
modo da evitare tagli sovrapposti negli angoli. I numeri
indicanti la profondità di taglio sono segnati su entrambi i
lati della protezione per indicare esattamente l’inizio e la
fine del taglio. (Figuri G)

1. Segnare l’area da tagliare sul materiale. Se tale area non

è quadrata o rettangolare, occorrerà disegnare linee

separate indicando chiaramente inizio e fine e

perpendicolarmente rispetto alla linea di taglio.

2. Per usare il sistema di indicazione della larghezza,

innanzitutto occorre fissare la profondità di taglio, (Vedi

Sezione Selezione della Profondità di Taglio) per

esempio: 9 mm.

3. Identificare questo numero (es. 9) nelle parti anteriore e

posteriore della protezione.

4. Alllineare i segni indicatori sotto all’ultimo numero sulla

protezione con l’inizio della linea sul materiale da

tagliare. (Figura G1)

5. Procedere con il taglio fino a quando il segno indicatore

sotto al numero seguente, si allinea col punto finale della

linea, sul materiale che si stà tagliando. (Figura G2)

Ritagli

Nota: Per alcuni materiali duri non è eventualmente
possibile effettuare operazioni di taglio a tuffo.

1. Fissare la profondità di taglio, (Vedi Sezione Profondità

di Taglio) collegare la spina nella presa di corrente e poi

piazzare la piastra di base metallica sulla superficie di

lavoro. Assicurarsi che il segno posteriore indicatore

della larghezza sia allineato con l’inizio della linea. (Vedi

Sezione Per Fissare la Larghezza di Taglio) Per

garantire dei tagli accurati, la protezione deve essere

afferrata con la mano libera, ma accertarsi che non

entri in contatto con la lama.

2. Avviare l’utensile per un secondo circa, in modo che la

lama raggiunga la velocità operativa. Poi far entrare

spingendo lentamente la lama nel materiale in modo

gentile, ma saldamente. Poi spingere l’utensile in avanti

lungo la linea di taglio. (Mai spingere la Sega

all’indietro)

3. Quando il taglio della linea è completo, togliere l’utensile

dalla superficie di lavoro prima di spegnerlo. Se si è

formata molta segatura o polvere, far funzionare

l’utensile per alcuni secondi per favorire l’allontanamento

delle particelle dall’utensile.

4. Consigli per l’esecuzione di ritagli:
Se il taglio viene coperto ad esempio da un coperchio di
ventilazione, gli angoli devono essere sovrapposti per
assicurarsi che il materiale di scarto sia completa mente
staccato.

22  EXAKT Precision Tools Ltd. 2010

Se invece il taglio resta in vista, non sovrapporre gli angoli.
In questa circostanza, dato che la lama è circolare, la parte
di scarto non sarà staccata completamente. In questo caso
sarà necessario rifinire gli angoli con un coltello. Se il
materiale è sottile e la superficie posteriore poco importante,
il materiale di scarto può semplicemente essere spinto fuori.

Dove è possibile l’accesso alla parte posteriore del materiale

da tagliare, il ritaglio può essere segnato con una tolleranza
in eccesso. Il taglio viene poi eseguito dalla parte posteriore
per ottenere angoli perfetti sulla superfice anteriore. Una
tabella con le eccedenze di taglio suggerite è mostrata nella
sezione riguardante le caratteristiche tecniche.

Estrazione della Polvere

La sega EXAKT è un potente utensile, capace di produrre
una grande quantità di polvere. Dato che la lama
dell’utensile è completamente racchiusa, l’aspirazione
forzata della polvere è particolarmente efficiente.

L’aspirazione forzata della polvere dovrebbe essere usato

per tutti i lavori a eccezione dei lavori di rifilare piccoli.

1. Un aspirapolvere di tipo industriale od anche di tipo

domestico può essere collegato al boccaglio di uscita

della polvere nell’utensile,Utilizzare l’adattatore per il

tubo di aspirazione polveri.

2. Assicurarsi che l’aspirapolvere da usare sia adatto ed

omologato per l’uso con utensili elettrici. La maggior
parte degli aspirapolvere, anche quelli per l’aspirazione
di materiali bagnati, sono adatti all’uso.

3. L’estrazione forzata della polvere si raccomanda in

particolare quando si deve eseguire una grande quantità
di taglia, in quanto non occorre fermarsi periodicamente
per pulire l’utensile o l’area circostante.

4. L’aspirazione forzata della polvere deve essere sempre

usata quando si tagliano materiali pericolosi quali legno
duro, MDF o ceramica.

5. L’aspirazione forzata della polvere è raccomandata in

quei lavori dove serve mantenere pulita l’area

circostante.

Usare la guida parallela

La guida parallela è utilizzata per eseguire tagli paralleli al
bordo.
Prima del montaggio, assicurarsi che il dispositivo sia
scollegato, quindi allentare la manopola di blocco guida,
far scorrere la guida e stringere la manopola al
raggiungimento della pozione desiderata.

Avvertenze di Sicurezza DC-270 –
Manutenzione e Assistenza

Pulizia

Occorre pulire regolarmente l’utensile affinchè esso possa

operare in condizioni di totale sicurezza. Un eccessiva
quantità di segatura può impedire alla Sega di funzionare
correttamente.

L’uggello di estrazione della segatura può otturarsi e richiede

EXAKT Precision Tools Ltd.

Numero verde: 800 930 019

Midmill Business Park

Fax: [phone]

Tumulus Way

E-Mail: [e-mail]

Kintore, Inverurie AB51 0TG

Scotland, UK

Lame:

Numero di
Parte

Accessori:

Numero
di Parte

12 TCT

Spazolla de Carbone

18TCT

Disco di sicurezza di
riserva

20 TCTA

Vite di bloccaggio
della lama

24 TCT P

Vite di fissaggio carter

G50
Diamante

C’è rischio se le

istruzioni non
sono osservate

CE Conforme alle
norme europee

Leggere
istruzioni prima
dell’uso

Questo
apparecchio è
doppiamente
isolato

Indossare
protezione per gli
occhi

Pericolo di
folgorazione

Indossare una
maschera di
protezione

Indossare
protezione per le
orecchie

Gettate solo in
un posto
autorizzato dal
vostro municipio

Caratteristiche Tecniche

DC-270

Impiego (Uso)

Bricolage e
commercio

Potenza Motore

500 W

Profondita di taglio

0 -26mm

Approssimativa della lama non
sotto sforzo

5500 rpm

Peso approssimativo

2.5 kg

Diametro lame max

110 mm

Spessore lame min max

1.2 mm / 0.9mm

Valor de Vibrazione de
mano/braccio

2.842 m / s2

incertezza

1.5 m / s2

Livello pressione acustica caricato

90 dBA

Livello pressione acustica caricato
Lwa

101 dBA

incertezza

3dBA

Specifiche di taglio

Legno

Tutti i tipi fino a 26 mm

Alluminio

fino a 12mm

Materiali Compositi

MDF, compensati e cartoni grigi
fino a 26 mm

Plastica

Tufnol, perspex, vetro in fibre
ecc.

Minerali

Piastrelle da muro e da
pavimento, tegole ecc.

occasionalmente di essere pulito, specialmente quando si
taglia legno umido.

6. Staccare la spina dalla presa di alimentazione e rilascio

la protezione. (Vedi Sezione Rimozione della
Protezione)

7. Pulire accuratamente con un piccolo pennello del tipo

usato per verniciare.

Rondella, Bloccaggio di Sicurezza della Lama

Questa lama è serrata al propio posto mediante un speciale
disco di sicurezza. Se la lama incontra un ostacolo, il disco
di sicurezza slitta facendo rallentare il motore che rimane in

attesta come nel caso di sovraccarico, per cui l’utensile
smette di tagliare. In questo caso l’operatore deve subito
ridurre l’avanzamento fino a quando il motore non riprende a

girare normalmente, oppure togliere

completamentel’attrezzo dal pezzo di lavoro onde evitare un
danno permanenteall’utensile stesso. Il disco di sicurezza è

soggetto ad usare e deve essere sostituito in caso di
danneggiamento o deformazione.

Nota: Sostituire il disco di sicurezza esclusivamente con
ricambio originale EXAKT.
(Vedi Elenco dei pezzi di ricambio)

Lame

Nota: Usare sempre lame ben affilate.
Se l’utensile non taglia come dovrebbe o si surriscalda,
molto probabilmente è perchè la lama non è ben affilata.
È difficile determinare se la lama non è tagliente, nel dubbio
usare una nuova lama.
Le lame sono articoli di consumo.
Usare sempre lame EXAKT.
Fare attenzione quando si effettua la sostituzione delle lame
perché durante il lavoro si scaldano. Lasciarla a raffreddarsi
prima di sostituirla.

Servizio

Se il cavo di alimentazione diventasse in qualsiasi modo
danneggiato, esso deve essere sostituito unicamente dal
produttore o dai suoi agenti di servizio assistenza.

Legenda dei Simboli:

Elenco dei pezzi di ricambio:

Dove è possibile accedere per tagliare dalla parte posteriore
del materiale, tagliando in lieve eccedenza secondo le
compensazioni indicate, si ottengono angoli perfetti nella

23  EXAKT Precision Tools Ltd. 2010

superficie anteriore.

Compensazioni di Eccedenza in mm

Profondita
fissata

4 6 9

12

18

22 Taglio in

eccesso

7

10

14

17

22

24.5

Ipotizzando che la profondita di taglio fissata sia di 5mm
piu grande dello spessore del materiale da tagliare.

1. Schakelaar

15. Stofkap

2. Vergrendeltoets

16. Stofafzuigmondstuk

3. Hoofdhendel

17. Asvergrendeltoets

4. Hulphendel

18. Gleuf voor parallelle
afscheiding

5. Vergrendeltoets
beschermingspaneel

19. Bladschroef

6. Diepte-instellingsknop

20. Bladverwisselsleutel

7. Snijdieptemeter

21. . Bladonderlegring

8. Ontgrendeltoets
beschermingspaneel

22. Bladrotatie-indicator

9. Hekvergrendelknop

23. Vaste bescherming

10. Parallel hek

24. Extra
handvatbevestigingen

11.Bladgeleiderwijzer

25. Binnenste flens

12. Blad

26. TCT-blad

13. Bladbescherming

27. Diamanten blad

14. motor huisvesting

28. Stofslanghulpstuk

Il valore complessivo dichiarato delle vibrazioni è stato
misurato secondo un metodo di prova standard e può
essere utilizzato per paragonare gli strumenti tra loro.

Il valore complessivo dichiarato delle vibrazioni può,
inoltre, essere utilizzato per una valutazione preliminare
dell'esposizione

ATTENZIONE: L'emissione di vibrazioni durante l'uso
effettivo dello strumento elettrico può variare rispetto al
valore complessivo dichiarato a seconda del modo in cui lo
strumento viene utilizzato.

ATTENZIONE: È necessario individuare adeguate misure
di sicurezza per proteggere l'operatore in base ad una
stima dell'esposizione nelle reali condizioni di utilizzo
(prendendo in considerazione tutte le fasi del ciclo di
funzionamento, quali i periodi in cui lo strumento è spento
o inattivo, oltre ai periodi di funzionamento attivo)

Nederlands

Waarschuwing: Lees alle

veiligheidswaarschuwingen en alle instructies.

Het niet slagen in het volgen van alle waarschuwingen en
instructies kan resulteren in elektrische schokken, brand
en/of ernstige verwondingen.

Bewaar alle waarschuwingen en instructies voor
toekomstige raadpleging.

DC-270 Veiligheidswaarschuwingen- Instructies

voor Ingebruikname

De Zaag Klaarmaken voor Gebruik

Controleer na het uitpakken of er geen onderdelen
ontbreken of beschadigd zijn. Indien dit toch het geval is,
dan dient u contact op te nemen met uw leverancier en de
zaag niet in gebruik te nemen.

Voor gebruik dient een zaagblad te worden geplaatst zoals
beschreven in de gebruiksaanwijzing. (Zie Sectie

Vervangen Zaagblad) .

Voedingsinformatie

Dit gereedschap dient te worden aangesloten op een
standaard huishoudelijk stopcontact met een voltage
tussen 210 en 250 V en een amperage tussen 13 en 16 A.

Geïllustreerde Functiebeschrijving

24  EXAKT Precision Tools Ltd. 2010

Inhoud

EXAKT DC-270
stofverwijderingsslang

Torx sleutel

Zaagbladen (type
afhankelijk van set)

gebruiksaanwijzing

Bladonderlegring

Stofslanghulpstuk

Hulphendel

Kwalitatief

DC-270 heidswaarschuwingen -

Bedieningsinstructies

Tijdens het gebruik moet de stofslang altjid aan het
apparaat bevestigd zijn en deze slang moet aan een
geschikte stofzuiger – stofventilator verbonden zijn.

Het Instellen van de Snijdiepte

1. Dit apparaat werkt het beste wanneer het op een

geschikte stofzuiger is aangesloten.. (Afbeelding A)

2. Bij het zagen van hout moet, voor het beste resultaat, de

diepte-instelling iets hoger zijn dan de dikte van het hout.

3. Bij het zagen van plastic moet de diepte-instelling iets

hoger zijn dan de dikte van het materiaal; dit omdat in
geval van smelten zo een goed resultaat bereikt kan
worden.

4. Om de beste resultaten te verkrijgen bij het zagen van

metaal moet de diepte 1,0 mm hoger zijn dan de dikte
van het materiaal.

Indien u het oppervlak onder het werkstuk niet wilt
beschadigen, dan kan de diepte worden ingesteld op de
dikte van het materiaal als u hout of plastic zaagt; dit kan
echter wel leiden tot een oneffen rand.

NB : Als de instelknop moeizaam draait, schroef deze
dan los tot dat de rubber afsluiting zichtbaar wordt.
Reinig het gebied er omheen met een zachte borstel
en smeer het in met enkele druppels synthetische olie.

Verwisselen van het Zaagblad

NB: Het verkeerd installeren van het blad kan leiden
tot blijvende beschadiging van het apparaat.

1. Zorg ervoor dat de stekker niet in het stopcontact zit

2. Trek aan de ontgrendeltoets voor het

beschermingspaneel om het paneel te openen (afb. B).

3. Druk op de asvergrendeltoets (afb. C).

4. Schroef het blad los met de torx-sleutel.

5. Steek het nieuwe blad op de schacht en zorg dat het gat

op de juiste plaats komt te zitten en dat de tanden in de
richting van de kromme pijl wijzen (Afbeelding D)

6. Breng het veiligheidsborgschijfje weer aan en draai de

schroef aan

7. Sluit de bladbescherming alvorens de zaag op het net

aan te sluiten.

Inklemmen

Het is normaalgesproken niet nodig om het te zagen
materiaal vast te klemmen, zolang het volledig wordt
ondersteund door een werkblad en met één hand wordt
vastgehouden. U dient het materiaal vast te klemmen
indien:
De persoon die de zaag bedient weinig ervaring heeft met
elektrische zagen of niet sterk genoeg is
U kleine onderdelen of hard materiaal zaagt.
De hulphendel wordt gebruikt.

Snijbeperkingen

Er is geen beperking m.b.t. de afmetingen van het te
zagen materiaal, zolang het volledig wordt ondersteund.
De zaag kan tot 26 mm diepte zagen. Materiaal dat tot
twee keer zo dik is kunt u verwerken door aan beide
kanten te zagen.

Schakelaar en Vergrendeling Beschermkap

1. Controleer, alvorens het apparaat in te schakelen, altijd

of het beschermingspaneel in de volledig gesloten stand
staat en of de vergrendeling voorkomt dat het blad te
zien is.

2. Inschakelen: druk de vergrendeltoets in en druk

vervolgens op de schakelaar.

3. Grijp, alvorens de vergrendeling van het

beschermingspaneel te gebruiken, de hendel stevig vast.
Controleer of er geen letsel opgelopen kan worden als
het blad te zien is. Druk op de vergrendeltoets voor het
bedieningspaneel om in te schakelen.

4. Nadat de snede klaar is en de zaag uitgeschakeld is,

moet u zorgen dat de vergrendeling van de
beschermkap weer volledig in de ruststand gebracht is.
Indien niet schoon moet het gereedschap grondig
gereinigd worden met een zachte borstel.

Het Zagen

De EXAKT zaag is uniek omdat het te zagen materiaal
door het apparaat vastgeklemd wordt tussen de basisplaat
en de werkbank en vervolgens het zaagblad in het te
zagen materiaal gedrukt wordt waardoor een snel,
gemakkelijk en net resultaat verkregen wordt.
NB. Altijd vooruit zagen;trek de zaag nooit naar achteren.
Als u een beginner bent,oefen dan eerst met het zagen
van dun hout totdat u daarin goed bedreven bent.

1. Verifieer de technische gegevens wat betreft de

geschiktheid van het te zagen materiaal.

25  EXAKT Precision Tools Ltd. 2010

2. Installeer het geschikte zaagblad dat scherp en

onbeschadigd moet zijn.

3. Stel de zaagdiepte in. (Zie de paragraaf m.b.t. het

Instellen van de snijdiepte)

4. Plaats het te zagen materiaal op een vlakke ondergrond

zoals een werkbank, tafel of vloer. Leg een oud stuk

karton of iets dergelijks er onder ter bescherming van de

ondergrond of van het zaagblad, als u bijvoorbeeld werkt

op een betonnen vloer.

5. Steek de stekker in het stopcontact.

6. Pak het apparaat stevig vast (Zie Paragraaf m.b.t. het

Vasthouden en Het Aanzetten) en plaats de metalen

basisplaat op het te zagen oppervlak. Zorg ervoor dat

het achterste gedeelte van de plaat boven de werkbank

uitsteekt en druk de zaag nog niet in het te zagen

object.Do not plunge the blade into the material.

7. Zet het apparaat aan en wacht enkele seconden totdat

de zaag op volle snelheid draait. Hierna dient u de

hendel van de beschermkapvergrendeling in te drukken

en het zaagblad langzaam en voorzichtig maar toch

stevig in het materiaal te zetten. Duw vervolgens de

zaag naar voren langs de te volgen lijn. (Trek de zaag

nooit naar achteren)

8. Er moet heel weinig kracht gebruikt worden om de zaag

te leiden langs de zaaglijn.

9. Zorg ervoor dat de basisplaat altijd plat op het te zagen

object staat. Dit is vooral belangrijk bij het begin en het

einde van het zagen of als er smalle strips uit gezaagd

worden en de basisplaat niet overal ondersteund wordt.

10. Na het zagen het apparaat optillen alvorens het uit te

schakelen. Als er een hoeveelheid stof is ontstaan nog

even laten doordraaien tot de stof uit de zaag verdwenen

is.

Het Volgen van een Zaaglijn

1. Met behulp van wijzers aan de voor- en achter kant van

de beschermkap kan, bij het zagen, een rechte lijn

aangehouden worden. (Afbeelding E)

2. Om nauwkeuriger en netter te kunnen zagen kan langs

een metalen liniaal, vastgehouden met de vrije hand,

gezaagd worden. Om de liniaal te kunnen richten, moet

een lijn getrokken worden 12 mm links van de zaaglijn. (

50 mm rechts ervan voor linkshandige gebruikers)

(Afbeelding F)

De Lengte-instelling

Om netjes te kunnen zagen is het belangrijk te weten waar
het zagen moet beginnen en eindigen. Aan beide kanten
van de beschermkap staan getallen die overeenkomen
met de diepte-instellingen, om het begin en het einde van
het zaagblad aan te duiden. (Afbeeldingen G)

1. Geef het te zagen gedeelte aan op het materiaal. Als

eindlijnen apart aangegeven worden. Deze moeten
steeds loodrecht getrokken worden ten opzichte van de
zaaglijn.

2. Om de lengte-instelling te gebruiken, moet eerst de

zaagdiepte ingesteld worden (Zie Sectie Het Instellen
van de Snijdiepte) bv. 9 mm.

3. Zoek het getal,in dit geval 9 op de voor- en achterkant

van de beschermkap.

4. Zorg ervoor dat de lijn onder het getal overeenkomt met

het beginpunt van het uit te zagen stuk. (Afbeelding G1)

5. Zaag totdat de lijn onder het getal aan de voorkant

overeenkomt met het eindpunt van het uit te zagen stuk.

(Afbeelding G2)

Het Uitzagen

N.B. Bij sommige harde materialen is uitzagen niet
mogelijk.

1. Stel de diepte in (Zie Paragraaf Het Instellen van de

Snijdiepte), steek de stekker in het stopcontact en
plaats vervolgens de zaag met de metalen basisplaat op
het werkobject. Zorg ervoor dat de lengte-aanwijzing op
de beschermkap overeenkomt met het beginpunt. (Zie

Paragraaf De Lengte-instelling) Om zeker te zijn van
nauwkeurige cut-outs kan de geleider met de vrije
hand vastgehouden worden, maar zorg ervoor dat
het niet niet in contact komt met de bladschijf.

2. Zet het apparaat aan en wacht totdat de zaag op volle

snelheid draait. Druk de zaag langzaam en voorzichtig
maar toch stevig in het materiaal. Duw vervolgens de
zaag naar voren langs de zaaglijn. (Trek de zaag nooit
naar achteren)

3. Wanneer het eindpunt bereikt is, til de zaag op zonder

hem uit te schakelen. Als er een hoeveelheid stof is
ontstaan nog even laten doordraaien tot de stof
verdwenen is.

4. Tips voor het uitzagen:
Als het uitgezaagde gedeelte later bedekt zal worden
bijvoorbeeld door een ventilatiefilter dan kunnen in de
hoeken de sneden elkaar overlappen waardoor het uit te
zagen gedeelte meteen los is.
Als het uitgezaagde stuk zichtbaar blijft, is het beter niet te
overlappen. Daar er gewerkt wordt met een rond zaagblad
zal het uitgezaagde gedeelte niet direct los zijn. De
hoeken zullen met een mes afgewerkt moeten worden.
Als het materiaal dun is en de achterkant onbelangrijk dan
kan het uitgezaagde stuk er zo uitgedrukt worden.
Als het mogelijk is te zagen aan de achterkant dan kan het
uit te zagen gedeelte aangegeven worden met een
oversnijmarge. Het gedeelte wordt dan aan de achterkant
uitgezaagd om aan de voorkant keurige hoeken te
verkrijgen. Een schaal met marges vindt men in de
afdeling specificaties.

het niet vierkant of rechthoekig is, moeten begin- en

26  EXAKT Precision Tools Ltd. 2010

Stofafvoer

EXAKT Precision Tools Ltd.

Tel: [phone]

Midmill Business Park

Fax: [phone]

Tumulus Way

E-Mail: [e-mail]

Kintore

Inverurie AB51 0TG

Scotland, UK

Zaagbla­den:

Onder­deelnr.

Accessoires

Onder­deelnr.

Stofverwijderingsslang

18 TCT

extra wacht

12 TCT

18 TCT

blad schroef

20 TCT A

Koolborstel

Diamant

Torx schroet

24TCT P

De EXAKT DC-270 is een krachtig apparaat dat veel stof
produceert. Daar het zaagblad bij dit apparaat geheel
omsloten is, is stofafvoer noodzakelijk. U dient stof actief
te verwijderen bij elke klus, behalve bij kleine
afwerkklussen.

1. Een industriële stofzuiger of een gewone stofzuiger kan

met behulp van de stofafvoerkit van EXAKT Precision
Tools Ltd. aangesloten worden aan de stofafvoerpijp van
het apparaat.

2. Let op dat de stofzuiger geschikt is om te gebruiken met

een elektrisch apparaat. Over het algemeen zijn
huishoudelijke stofzuigers geschikt.

3. Stofafvoer is vooral aanbevolen als er veel gezaagd

moet worden daar er dan minder pauzes nodig zijn om
het apparaat en de omgeving schoon te maken.

4. Stofafvoer is noodzakelijk bij het zagen van gevaarlijk

materiaal zoals hardhout, MDF of keramiek.

5. Stofafvoer wordt aanbevolen als men de werkomgeving

schoon wil houden.

.

Het parallelle hek gebruiken.

Het parallelle hek wordt gebruikt om insnijdingen parallel
aan een rand te maken.

Aansluiten: Ga eerst na of het apparaat niet is
aangesloten, zet de hekvergrendelknop los, schuif het hek
naar binnen en zet de knop op de gewenste stand vast

onmiddellijk verminderd worden totdat de motor weer
gezond klinkt of men moet ophouden met zagen om
verdere beschadiging te voorkomen. De sluitring is een
consumptie-artikel die vervangen moet worden als het
beschadigd of vervormd is.

NB: Vervang deze afsluiting nooit door iets anders dan een
EXAKT onderdeel. (Exakt Sluitring Onderdeelnr. AS-42-

01)

Zaagbladen

NB.Gebruik altijd een scherp zaagblad
Als het apparaat niet naar verwachting zaagt of als het
oververhit raakt, is dit meestal te wijten aan een bot
zaagblad.
Het is moeilijk te zien of te voelen of het zaagblad bot is;
gelieve in twijfelgevallen het blad te vervangen.
Een zaagblad is een gebruiksartikel.
Gebruik altijd EXAKT bladen.
Pas op als u het zaagblad vervangt; deze wordt namelijk
heet tijdens gebruik. Laat het zaagblad afkoelen voordat u
het vervangt.

De EXAKT zaag gebruikt bladen van HSS staal of Diamant
bladen. Een lijst met bladen en mogelijkheden is te vinden
onder Technische gegevens achteraan deze
Gebruikaanwijzingen.

Onderhoudsbeurten

DC-270 Veiligheidswaarschuwingen - Onderhoud en

Onderhoudsbeurten

Reinigen

Uit veiligheidsoverwegingen moet het apparaat regelmatig
gereinigd worden. Een te grote stofophoping kan het goed
functioneren van het apparaat verhinderen.

Lijst met door gebruiker te vervangen onderdelen:

Het mondstuk van de stofzuiger kan verstopt raken en zal
regelmatig gereinigd moeten worden vooral bij het zagen
van vochtig hout.

1. Haal de stekker uit het stopcontact en openen de

beschermkap. (Zie Paragraaf m.b.t. het Verwijderen
van de Beschermingskap)

2. Reinig grondig met een zachte borstel, bijv. een penseel.

Sluitring om het Zaagblad vast te Klemmen

Het zaagblad wordt vastgeklemd door een speciale
sluitring die zal slippen als het blad klemt. De motor gaat
dan langzamer en moeizamer draaien en het apparaat

Als het elektriciteitssnoer wordt beschadigd, kan het
uitsluitend worden vervangen door de fabrikant of haar
serviceagenten.

houdt op met zagen. Als dit gebeurt moet de druk

27  EXAKT Precision Tools Ltd. 2010

Verklaring Symbolen:

Het niet opvolgen
van de
aanwijzingen in
deze handleiding
kan verwondingen
of beschadigingen
tot gevolg hebben

CE – voldoet
aan de
relevante
Europese
veiligheidsnor
men

U dient voor het
gebruik de
instructies grondig
door te lezen

Dit apparaat is
dubbel
geïsoleerd

Draag
oogbescherming

Gevaar voor
elektrische
schok.

Draag een
gezichtsmasker

Draag
gehoorbesche
rming

Ingeleverd bij een
officieel
verzamelpunt

Technische gegevens

DC-270

Beschrijving

Doe-het-zelf en
handel

Vermogen

500W

Zaagdiepte

0 -26 mm

Max. toerental, onbelast
5500 rpm
Gewicht

2.5 kg

Max. blad diameter

110 mm

Max/Min. blad breedte

1.2 mm / 0.9 mm

Trillingsfrequentie

2.842 m / s2

onzekerheid

1.5 m / s2

Geluidsdrukniveau
onderbelasting

90 dBA

Geluidsdrukniveau-equivalent
onderbelasting Lwa

101 dBA
onzekerheid

3dBA

Zaag
specificaties

Hout

Alle soorten tot 26 mm

aluminium

Tot 12mm

Compositen

MDF, spanplatte tot 26 mm
Plastics

Tufnol, Perspex, fiberglas ect.

Mineralen

Vloer- en muurtegels, leisteen etc.

Oversnijmarges en mm

Diepte­instelling

4 6 9

12

18

22

Oversned
e van

7

10

14

17

22

24.5

Ervan uitgaande dat een zaagdiepte van meer dan
0,5mm dan de dikte van het te zagen materiaal is

ingesteld.

Daar waar het mogelijk is aan de achterkant te zagen,
kunnen keurige hoeken verkregen worden aan de voorkant
met de oversnijmarges in de onderstaande tabel.

De opgegeven totale trillingswaarde is gemeten volgens
een standaardtestmethode en kan worden gebruikt om
gereedschappen met elkaar te vergelijken.

De opgegeven totale trillingswaarde kan ook bij een
voorbereidende beoordeling van blootstelling worden
gebruikt.

WAARSCHUWING: De opgewekte trillingen tijdens het
gebruik van het elektrische gereedschap kunnen
verschillen van de opgegeven waarde, afhankelijk van de
manier waarop het gereedschap wordt gebruikt.

WAARSCHUWING: Er moeten veiligheidsmaatregelen ter
bescherming van de operator worden aangegeven. Deze
moeten zijn gebaseerd op een schatting van de
blootstelling onder de werkelijke gebruiksomstandigheden
(waarbij rekening wordt gehouden met alle delen van de
bedrijfscyclus, zoals de keren dat het gereedschap wordt
uitgeschakeld en wanneer het gereedschap draait zonder
te worden gebruikt evenals de triggertijd).

Als het materiaal een hoge vochtigheidswaarde heeft, zal
stofafvoer noodzakelijk zijn om verstopping te voorkomen.

28  EXAKT Precision Tools Ltd. 2010

 EXAKT Precision Tools Ltd. 2010

EC Declaration of Conformity

EG- Verklaring van Overeenstemming

EC Konformitätserklärung

Déclaration de Conformité EC

Dichiarazione di Conformità EC

Declares that the products, Erklärt hiermit, dass die Produkte,

Tests performed according to the relevant sections of, Tests durchgeführt nach entsprechenden Abschnitten der, Essais

The Technical Construction file required under 2006/42/EC is maintained by Alistair Denny at the Exakt head office

exécuté selon les sections applicables de, Prove sottoposto secondo le sezioni relative di:

comply with European Directives, der EU Weisungen entsprechen,

Respectent les directives de la UE, Osservano le direttive dell'UE:

TűV Product Services. No 88, Heng Tong Rd, Shanghai, 200070, P.R. China

Declaración de Conformidad EC

EXAKT Precision Tools Ltd.

Déclare que les produits, Dichiara che i prodotti:

Power Saw: DC 270

EN 55014, EN 61000

Annex 1 of 2006/42/EC, EN 60745

Tests performed by:

2004/108/EC

2006/42/EC

address listed.

Neil Refson – Responsible Person on behalf of EXAKT Precision Tools Ltd.

15 September 2009 – Exakt Head Office, Kintore.

EXAKT Precision Tools Ltd.

Midmill Business Park
Tumulus Way, Kintore

Aberdeenshire AB51 0TG

United Kingdom

Tel: [phone]

Fax: [phone]

E-mail: [e-mail]

Web:http://www.exakt.eu

Patents apply. Registered design. The EXAKT Logo is a registered trade mark.

Made in PRC. RoHS compliant

 EXAKT Precision Tools Ltd. 2010
