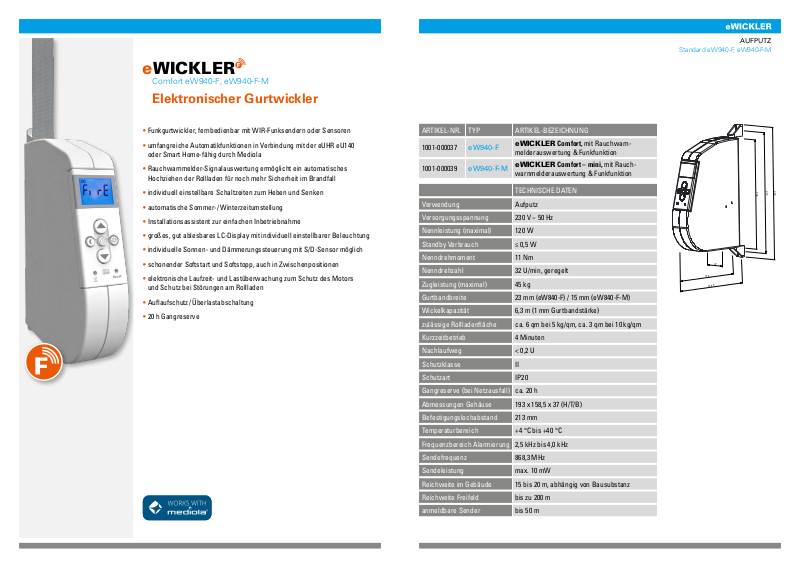

WICKLER
e
Comfort eW940-F, eW940-F-M
Elektronischer Gurtwickler
AUFPUTZ
Standard eW940-F, eW940-F-M
• Funkgurtwickler, fernbedienbar mit WIR-Funksendern oder Sensoren
• umfangreiche Automatikfunktionen in Verbindung mit der eUHR eU140
oder Smart Home-fähig durch Mediola
• Rauchwarnmelder-Signalauswertung ermöglicht ein automatisches
Hochziehen der Rollladen für noch mehr Sicherheit im Brandfall
• individuell einstellbare Schaltzeiten zum Heben und Senken
• automatische Sommer- / Winterzeitumstellung
• Installationsassistent zur einfachen Inbetriebnahme
• großes, gut ablesbares LC-Display mit individuell einstellbarer Beleuchtung
• individuelle Sonnen- und Dämmerungssteuerung mit S/D-Sensor möglich
• schonender Softstart und Softstopp, auch in Zwischenpositionen
• elektronische Laufzeit- und Lastüberwachung zum Schutz des Motors
und Schutz bei Störungen am Rollladen
• Auaufschutz / Überlastabschaltung
• 20 h Gangreserve
ARTIKEL-NR. TYP ARTIKEL-BEZEICHNUNG
1001-000037 eW940-F
1001-000039 eW940-F-M
Verwendung Aufputz
Versorgungsspannung 230 V ~ 50 Hz
Nennleistung (maximal) 120 W
Standby Verbrauch ≤ 0,5 W
Nenndrehmoment 11 Nm
Nenndrehzahl 32 U/min, geregelt
Zugleistung (maximal) 45 kg
Gurtbandbreite 23 mm (eW840-F) / 15 mm (eW840-F-M)
Wickelkapazität 6,3 m (1 mm Gurtbandstärke)
zulässige Rollladenäche ca. 6 qm bei 5 kg/qm, ca. 3 qm bei 10 kg/qm
eWICKLER Comfort, mit Rauchwarn-
melderauswertung & Funkfunktion
eWICKLER Comfort – mini, mit Rauch-
warnmelderauswertung & Funkfunktion
TECHNISCHE DATEN
213
233
193
37
136
158.5
Kurzzeitbetrieb 4 Minuten
Nachlaufweg < 0,2 U
Schutzklasse II
Schutzart IP20
Gangreserve (bei Netzausfall) ca. 20 h
Abmessungen Gehäuse 193 x 158,5 x 37 (H/T/B)
Befestigungslochabstand 213 mm
Temperaturbereich +4 °C bis +40 °C
Frequenzbereich Alarmierung 2,5 kHz bis 4,0 kHz
Sendefrequenz 868,3 MHz
Sendeleistung max. 10 mW
Reichweite im Gebäude 15 bis 20 m, abhängig von Bausubstanz
Reichweite Freifeld bis zu 200 m
anmeldbare Sender bis 50 m
