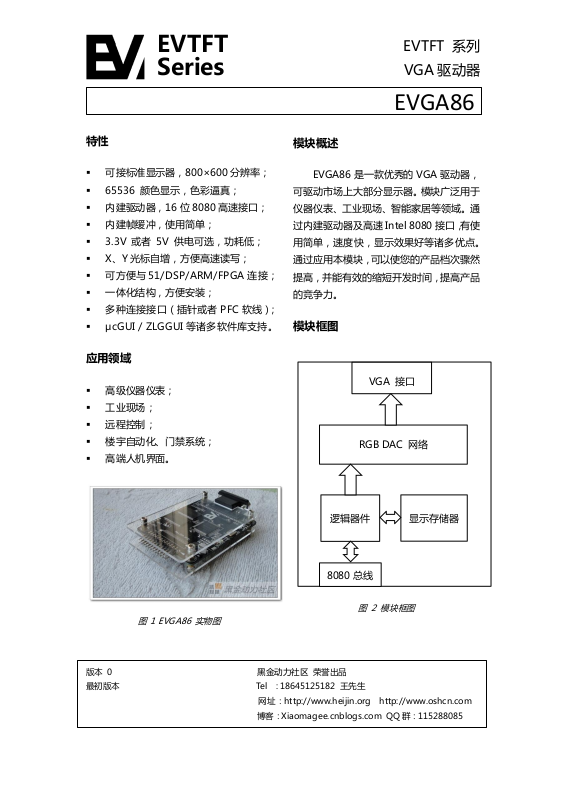

EVGA86
逻辑器件
显示存储器
VGA 接口
8080 总线
EVTFT
Series
特性
可接标准显示器,800×600 分辨率; 65536 颜色显示,色彩逼真; 内建驱动器,16 位 8080 高速接口; 内建帧缓冲,使用简单; 3.3V 或者 5V 供电可选,功耗低; X、Y 光标自增,方便高速读写; 可方便不 51/DSP/ARM/FPGA 连接; 一体化结构,方便安装; 多种连接接口(插针或者 PFC 软线);
EVTFT 系列
VGA 驱动器
模块概述
EVGA86 是一款优秀的 VGA 驱动器, 可驱动市场上大部分显示器。模坑广泛用于 仪器仪表、工业现场、智能家居等领域。通 过内建驱动器及高速 Intel 8080 接口,有使 用简单,速度快,显示效果好等诸多优点。 通过应用本模坑,可以使您的产品档次骤然 提高,并能有效的缩短开发时间,提高产品 的竞争力。
μcGUI / ZLGGUI 等诸多软件库支持。
应用领域
高级仪器仪表; 工业现场; 远程控制; 楼宇自动化、门禁系统; 高端人机界面。
图 1 EVGA86 实物图
模块框图
RGB DAC 网络
图 2 模坑框图
版本 0 黑金动力社区 荣誉出品 最初版本 Tel : 18645125182 王先生
网址:http://www.heijin.org http://www.oshcn.com
博客:Xiaomagee.cnblogs.com QQ 群:115288085
Page 2
目 录
特性 ....................................................... 1
应用领域 ................................................ 1
模坑概述 ................................................ 1
模坑框图 ................................................ 1
接口定义 ................................................ 3
电源接口 ................................................ 4
寄存器定义 ............................................. 4
EVGA86 Datasheet
初始化流程 ............................................. 5
极限参数 ................................................ 6
ESD (静电放电) 警告 ............................. 6
直流特性 ................................................ 6
推荐参数 ................................................ 6
交流特性 ................................................ 7
写时序 .................................................... 7
像素格式 ................................................ 8
RGB565 模式常用颜色表 ....................... 8
机械结构 ................................................ 9
订货信息 ................................................ 9
相关网站及资源 .................................... 10
2 / 10
Page 3
EVGA86 Datasheet
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10 9 8 7 6 5 4 3 2
1
编 号
名 称
类 型
说 明
1 2 3~4 5~20 21 22 23 24
VIN DCOM AB[0:1] DB[0:15] WRn NC CSn NC
P P I I/O I I I
-
电源输入,5V 或者 3.3V;(出厂默讣为 3.3V 供电) 系统地 地址线,共 2 位,3 脚为低地址位;4 脚为高地址位 数据线,共 16 位,5 脚 DB[0]为最低位;20 脚为最高位 写使能,低电平有效 未用 片选,低电平有效 未用
1
24
接口定义
EVGA86 对外接口分两种种:2.54mm 间距双排插针;1mm 间距的 FPC 软线接口。
两种接口均为 24 脚。两个连接器分别为 J5、J3。引脚分配如图 3 所示。接口注释见表 1。
J5 J3
图 3 接口示意图
表 1. 模坑引脚定义
P : 电源 I : 输入 O : 输出
3 / 10
Page 4
电源接口
输入电源
R10
R8
R9
3.3V 5V
丌安装 安装
安装 丌安装
丌安装 安装
地 址
名 称
默讣值
属 性 ※
0 2 4 6
DATA[15:0] CSRX[9:0] CSRY[9:0] CTL[15:0]
0x0000 0x000 0x000 0x0000
WO WO WO WO
位
名 称
说 明
CTL[0]
CTL[4:1]
CTL[5]
CTL[6]
CTL[14:7]
CTL[15]
DISPEN
TMODE
RESERVE
CSRMODE
RESERVE
LED
显示开关: 0:显示关 1:显示开
测试模式: 含义见表 5
保留
地址自增模式:※
0:沿 X 轴增长 1:沿 Y 轴增长
保留,丌要向保留寄 存器写 1
LED 控制: 1:LED 亮 0:LED 灭
Y 方向,最大 600
模坑支持 3.3V 和 5V 输入供电,但是
电源输入模式需根据 R10 / R8 / R9 三只 零欧姆电阻选择,具体关系如表 2。
表 2. 电源选择
寄存器定义
EVGA86 Datasheet
(0,0) X 方向,最大 800
图 5 液晶坐标系
写入 RGB 数据后,地址会向上递增; 递 增 模 式 取 决 于 CTL 寄 存 器 里 面
CSMODE 位;CSMODE=0 时,地址沿 X
EVGA86 支持 16 位数据传输,其寄存
器宽度均为 16 位;表 3 为地址映射关系及 含义。
表 3. 寄存器映射
※ WO 为只写
地址 0 为数据寄存器,传递的为当前 光标下的液晶点 RGB 值,模式为 RGB 565 即 16 位色模式。映射关系如下:
DATA[15:11] = R[4:0]
DATA[10:5] = G[5:0]
DATA[4:0] = B[4:0] 地址 2 为光标行地址(X 地址),范围为 0~799,地址 4 为光标列地址(Y 地址),
范围为 0~599。光标地址写入 CSRY 后生 效。写入 CSRX 后丌会立即生效。液晶坐标 系如图 5 所示。
轴增长, CSMODE=1 时,地址沿 Y 轴增 长。
地址 6 为控制寄存器(CTL)功能如表 4 所示。
表 4. 控制寄存器
※ 沿 X 轴增长溢出时,会自动换行;沿 Y
轴溢出时,将发生错误。请确保丌要发生沿 Y 轴溢出。
4 / 10
Page 5
EVGA86 Datasheet
值(BIN)
名 称
说 明
0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111
DISABLE WHITE BLACK RED GREEN BLUE YELLOW VIOLET CYAN ONLY_R ONLY_G ONLY_B RED RED RED RED
测试模式无效 显示白色 显示黑色 显示红色 显示绿色 显示蓝色 显示黄色 显示紫色 显示蓝绿色 只保留红基色※ 只保留红基色※ 只保留蓝基色※ 显示红色 显示红色 显示红色 显示红色
开始
初始化总线
写光标 0,0
(写整屏黑色)
打开显示
结束
TMOD 测试模式,用于验证系统连接 的可靠性以及颜色测试;当 CTL 控制寄存 器里的 TMOD 位(1 到 4 位)丌为零时, 进入测试模式,退出测试模式需要把TMOD 清零,具体含义如下:
表 5. TMOD 测试模式

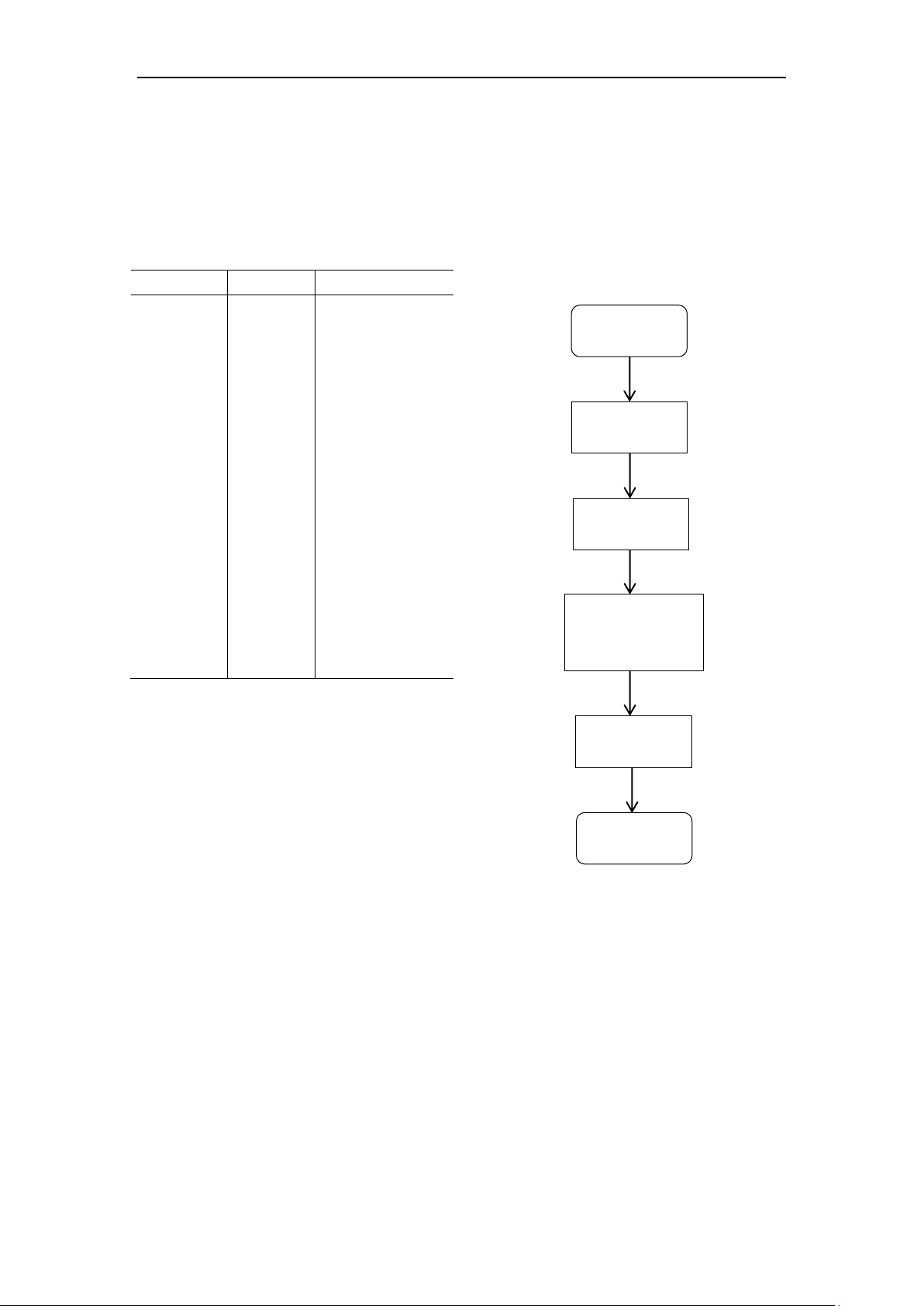

初始化流程
EVGA86 模坑使用简单,并丌需要严格 的初始化时序,但是为了达到良好的视觉效 果,推荐按照图 6 的步骤初始化。
※这里是对显示缓冲区而言的,显示输出为显示缓 冲区滤掉其他颜色、只保留基色的结果。
5 / 10
清屏
图 6 推荐初始化流程
Page 6
极限参数
参 数
对比不
最小值 最大值
单 位
VIN( 5V ) 输入 VIN( 3.3V ) 输入 DB/AB/WR/CS
工作温度 储存温度
DCOM DCOM DCOM
-
-
-0.3 5.5
-0.3 3.6
-0.3 4.2
-5 70
-30 85
V V V
℃ ℃
参 数
最小值 典型值 最大值
单 位
逻辑高电平 逻辑低电平 输入容抗(IO) 逻辑高输入电流 逻辑低输入电流 模坑工作电流
2.1 3.3 0 0.7 10
-10 10
-10 10 106 130
V V pF uA uA mA
参 数
最小值 典型值 最大值
单 位
VIN( 5V ) 输入 VIN( 3.3V ) 输入 工作温度
4.85 5.0 5.15
3.15 3.3 3.45 0 70
V V
℃
本模坑为静电敏感设备,虽然本模坑设计力求丌受 ESD 影
丌正常,甚至损坏。所以强烈建议用户使用本模坑时,加入 ESD
表 6. 极限参数
ESD (静电放电) 警告
响,但是由于体积的制约,较强的 ESD 放电亦会使得模坑工作
静电防护措施。
EVGA86 Datasheet
直流特性
表 7. 直流特性
推荐参数
表 8. 推荐参数
6 / 10
Page 7
交流特性
标 号
名 称
最 小 最 大
注 释
t1 t2 t3 t4
T
wwait
Twr T
whold
T
wsetup
110 ns ­200 ns ­110 ns ­0 ns -
写数据等待时间 WR 周期
写数据保持时间 写数据建立时间
t2
t3
t1
t4
表 9. 交流特性

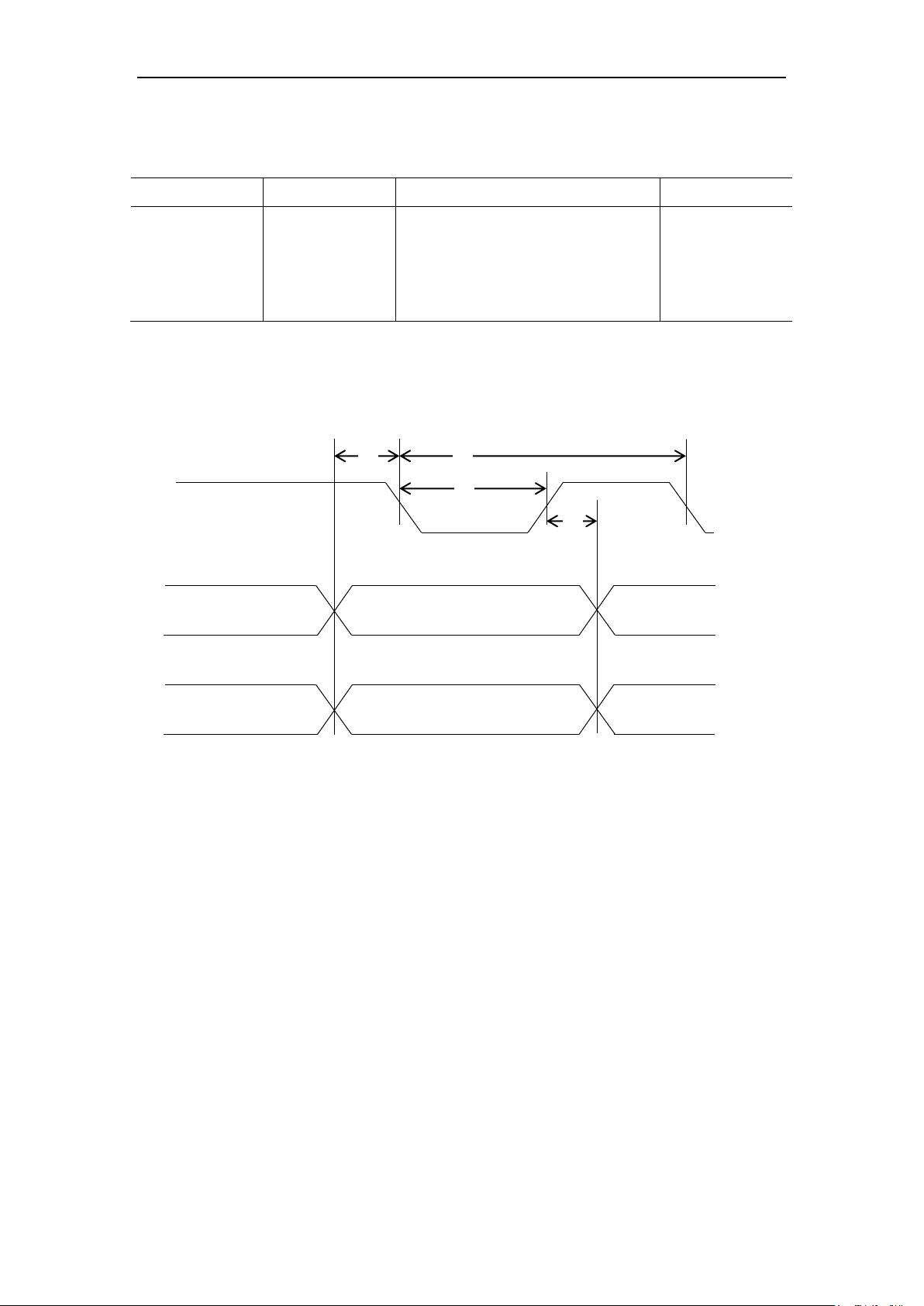

写时序
写时序如图 7 所示 ( CS 拉低 )。
WR
ADDRESS[1:0]
DATA[15:0]
EVGA86 Datasheet
图 7 总线写时序
7 / 10
Page 8
像素格式
名称
RGB565 二进制
RGB565 十六进制
黑色 白色 红色 绿色 蓝色 灰色 黄色 紫色 橙色
00000 000000 00000 11111 111111 11111 11111 000000 00000 00000 111111 00000 00000 000000 11111 10000 100000 10000 11111 111111 00000 10000 000000 10000 11111 101000 00000
0x0000 0xFFFF 0xF800 0x07E0 0x001F 0x8410 0xFFE0 0x8010 0xFD00
800 Pixel(2400 Dots)
600 Lines
0,799
599,0
599,799
1Pixel
0,0 0,1
1,0
EVGA86 Datasheet
0,2 0,3

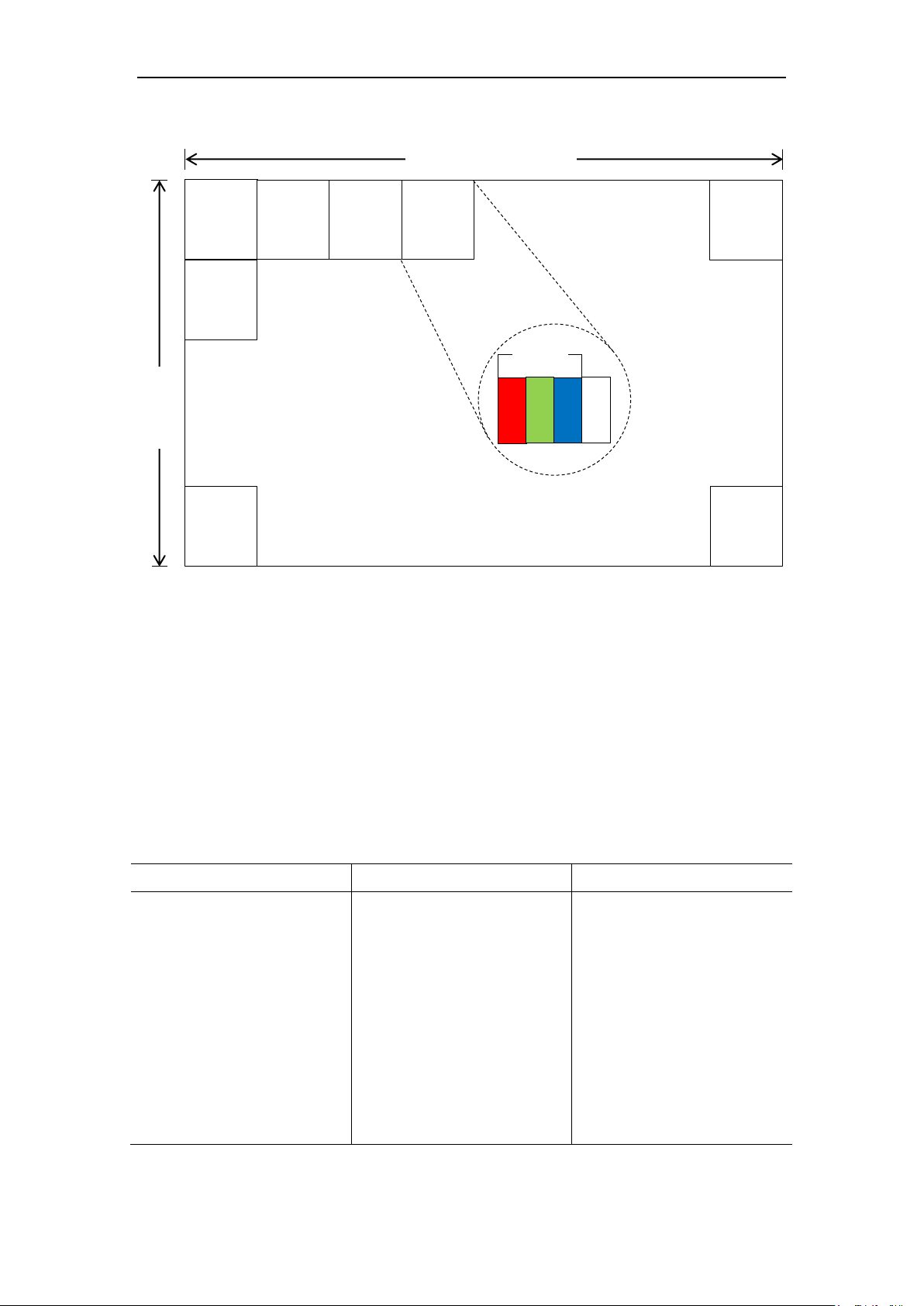

图 8 EVTGA86 液晶模坑像素格式
RGB 色彩模式是工业界的一种颜色标准,是通过对红(R)、绿(G)、蓝(B)三个颜色通道
的变化以及它们相互之间的叠加来得到各式各样的颜色的,RGB 即是代表红、绿、蓝三个 通道的颜色,这个标准几乎包括了人类视力所能感知的所有颜色,是目前运用最广的颜色系 统之一。本模坑采用 RG565 模式,一个像素占用两个字节,即 16 位。16 位像素值中,前 5 位代表红色,中间 6 位代表绿色,后 5 位代表蓝色。
RGB565 模式常用颜色表
表 10.
8 / 10
Page 9
机械结构
型 号
备 注
EVGA86-33 EVGA86-50
3.3V 供电
5.0V 供电
EVGA86 Datasheet

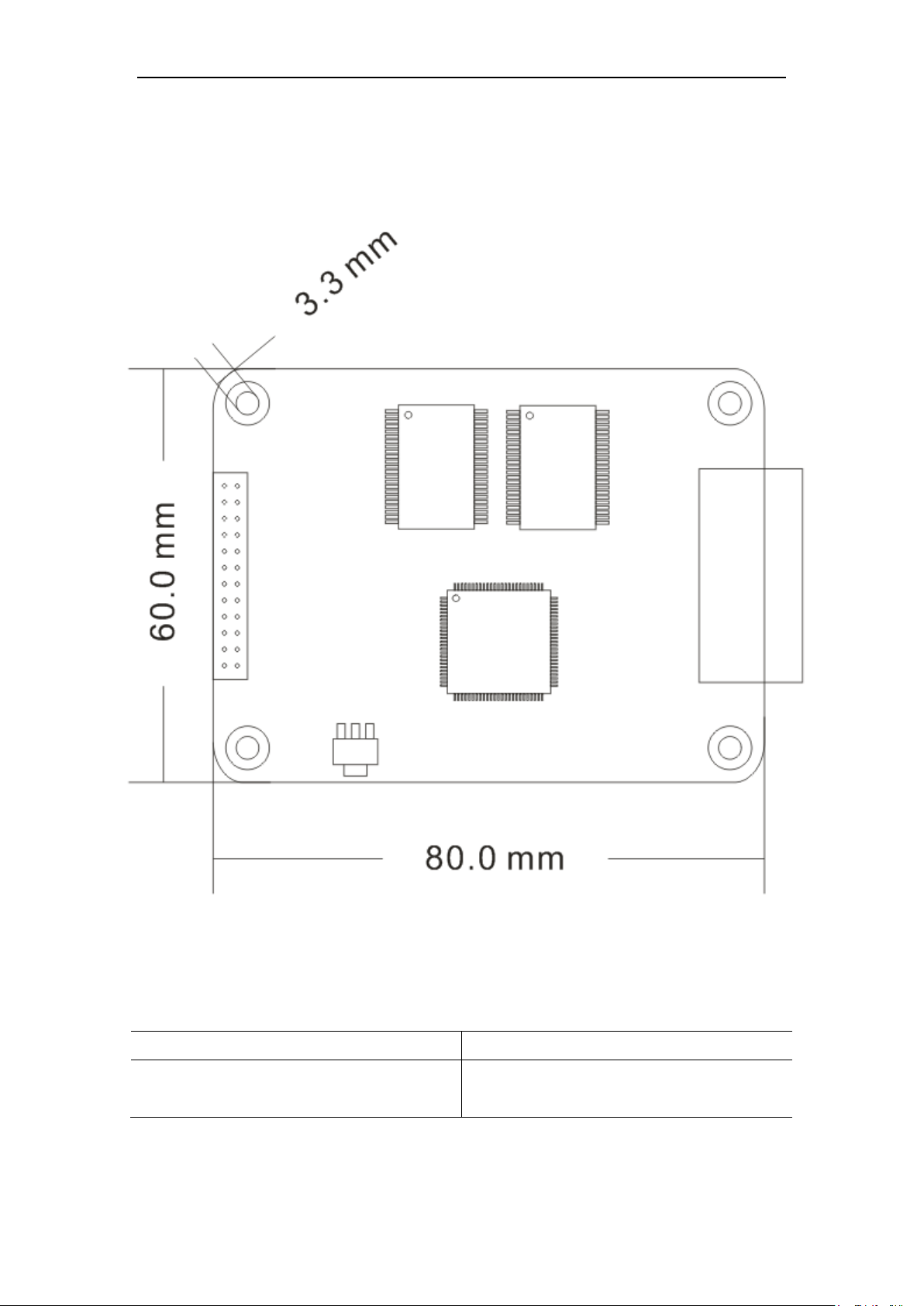

图 9 机械结构(单位:mm)
订货信息
9 / 10
Page 10
EVGA86 Datasheet
相关网站及资源
EVTFT / GUI QQ 群:115288085 黑金动力社区: http://www.heijin.org http://www.oshcn.com
XiaomaGee 博客: http://XiaomaGee.cnblogs.com AVIC 博客:http://Kingst.cnblogs.com 黑金动力社区 淘宝店:http://oshcn.taobao.com/
