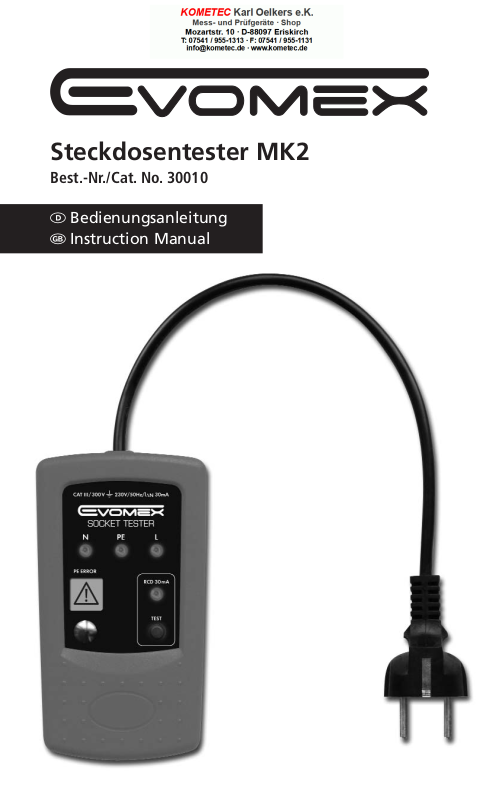

Evomex MK2 Instruction Manual

Steckdosentester MK2

Best.-Nr./Cat. No. 30010

 Bedienungsanleitung
 Instruction Manual

Inhaltsverzeichnis

2

Inhalt Seite

1.0 Einleitung / Lieferumfang ...............................................4

2.0 Transport und Lagerung .................................................4

3.0 Sicherheitshinweise .......................................................5

4.0 Bestimmungsgemäße Verwendung ................................6

4.1 Bedienelemente ..............................................................6

4.2 Prüfung ..........................................................................7

5.0 Wartung .........................................................................9

6.0 Technische Daten .........................................................10

Garantie .............................................................................10

Auf dem Gerät und in der Bedienungsanleitung vermerkte
Hinweise:

Warnung vor einer Gefahrenstelle. Bedienungsanleitung

beachten.

Achtung! Gefährliche Spannung, Gefahr des elektrischen

Schlages.

Hinweis! Bitte unbedingt beachten.
Isolation! Durchgängige doppelte oder verstärkte Isolierung

entsprechend Klasse II IEC 536.
Konformitätszeichen, bestätigt die Einhaltung der gültigen

EMV Richtlinie (2004/108/EG). Die Normen EN 61000-6­3:2007 und EN 61000-6-1:2007 und die Niederspannungs­richtlinie (2006/95/EG) mit den Normen EN 61010-1 und
EN 61557-7 werden eingehalten.

Gerät entspricht der Richtlinie (2002/96/EG) WEEE

CAT III/300V

Das Gerät entspricht der Messkategorie CAT III mit einer Bemes­sungsspannung von 300 V gegen Erde.

Erklärung der Messkategorien:

CAT I: Zur Verwendung in Stromkreisen, die nicht direkt mit

dem Netz verbunden sind – beispielsweise batterie ­betriebene Geräte.

CAT II: Zur Verwendung in Stromkreisen die direkt mit dem Netz

verbunden sind – beispielsweise netzbetriebene Haus­haltsgeräte.

CAT III: Zur Verwendung in Stromkreisen der Gebäudeinstallati-

on – beispielsweise Verteiler, Leistungsschalter, Verkabe­lung, Steckdosen, Schalter, Geräte fur industriellen Ein­satz, fest installierte Motoren.

CAT IV: Zur Verwendung an der Quelle der Niederspannungsin-

stallationen – beispielsweise Gebäudeanschluss, Haupt­sicherung, Zähler.

DEUTSCH

3

Vermerkte Hinweise

Einleitung/Lieferumfang, Transport/Lagerung

4

1.0 Einleitung/Lieferumfang

Die Bedienungsanleitung enthält Informationen und Hinwei­se, die zu einer sicheren Bedienung und Nutzung des Gerätes
notwendig sind. Vor der Verwendung des Gerätes ist die
Bedienungsanleitung aufmerksam zu lesen und in allen
Punkten zu befolgen. Wird die Anleitung nicht beachtet oder
sollten Sie es versäumen, die Warnungen und Hinweise zu
beachten, können ernste Verletzungen des Anwenders bzw.
Beschädigungen des Gerätes eintreten.

Der EVOMEX SOCKET TESTER MK 2 ist ein einfaches, handliches
Prüf gerät zur Überprüfung von FI’s. Das Messgerät wurde gemäß
den gültigen Vorschriften gebaut und gewährleistet ein sicheres
und zuverlässiges Arbeiten.

• eindeutige und sichere Anzeige eines PE-Fehlers mittels LC­Anzeige

• zum Überprüfen von 30 mA FI’s

• integrierte Steckdosenprüfung

• Überwachung der Berührungsspannung

Im Lieferumfang enthalten sind:

1 St. EVOMEX SOCKET TESTER MK 2
1 St. Bedienungsanleitung

2.0 Transport und Lagerung

Bitte bewahren Sie die Originalverpackung für eine spätere Ver­sendung z.B. zur Kalibration auf. Transportschäden aufgrund von
mangelhafter Verpackung sind von der Garantie ausgeschlossen.

Die Lagerung des Gerätes muss in trockenen, geschlossenen
Räumen erfolgen. Sollte das Gerät bei extremen Temperaturen
transportiert worden sein, benötigt es vor dem Einschalten eine
Akklimatisierung von mindestens 2 Stunden.

Sicherheitsmaßnahmen

5

DEUTSCH

3.0 Sicherheitsmaßnahmen

Der EVOMEX SOCKET TESTER MK 2 wurde gemäß den Sicher­heitsbestimmungen für elektronische Messgeräte IEC/EN 61010­1 gebaut und geprüft und hat das Werk in sicherheitstechnisch
einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten, muss der Anwender die Sicherheitshinweise in dieser
Anleitung beachten.

Zur Vermeidung eines elektrischen Schlages, sind die Vor­sichtsmaßnahmen zu beachten, wenn mit Spannungen
größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet
wird. Diese Werte stellen nach DIN VDE die Grenze der noch
berührbaren Spannungen dar (Werte in Klammern gelten für
z.B. medizinische oder landwirtschaftliche Bereiche).

Vergewissern Sie sich vor jeder Messung, dass die Mess ­leitung und das Messgerät in einwandfreiem Zustand sind.
Das Messgerät darf nur in den spezifizierten Messbereichen
eingesetzt werden.

Wenn die Sicherheit des Bedieners nicht mehr gewährleistet
ist, muss das Gerät außer Betrieb gesetzt und gegen unge­wollten Betrieb gesichert werden.

Die Sicherheit ist nicht mehr gewährleistet, wenn das
Gerät:

• offensichtliche Beschädigungen aufweist

• die gewünschten Messungen nicht mehr durchführt

• zu lange unter ungünstigen Bedingungen gelagert
wurde

• während des Transportes mechanischen Belastungen
ausgesetzt war.

Das Gerät darf nicht geöffnet, zerlegt oder in irgendeiner
Weise verändert werden. Das Gerät darf nur mit dem
empfohlenen Zubehör benutzt werden. Die Verwendung von
ungeeignetem Zubehör ist unzulässig.

Bei sämtlichen Arbeiten müssen die Unfallverhütungs ­vorschriften der gewerblichen Berufsgenossenschaften für
elektrische Anlagen und Betriebsmittel beachtet werden.

Vermeiden Sie eine Erwärmung des Gerätes durch direkte
Sonneneinstrahlung. Nur so kann eine einwandfreie Funktion
und eine lange Lebensdauer gewährleistet werden.

4.0 Bestimmungsgemäße Verwendung

Das Gerät darf nur unter den Bedingungen und für die Zwecke
eingesetzt werden, für die es konstruiert wurde. Hierzu sind
besonders die Sicherheitshinweise, die Technischen Daten mit
den Umgebungsbedingungen und die Verwendung in trockener
Umgebung zu beachten.

4.1 Bedienelemente

1. Schuko-Stecker

2. Anzeige für Neutralleiter (N)

3. Anzeige für Schutzleiter (PE)

4. Anzeige für Phase (L)

5. LC Anzeige für PE Fehler

6. Berührungselektrode

7. FI/RCD Bereit LED

8. Taster für FI Auslösung

6

Bestimmungsgemäße Verwendung

4.2 Prüfung

Der Steckdosenprüfer darf nur in ordnungsgemäß geerdeten
Netzen verwendet werden.

Wenn zur Überprüfung einer Steckdose oder einer Verbin­dungsleitung Zwischenadapter verwendet werden muss
sichergestellt sein, daß der Adapter in einwandfreiem
Zustand ist und daß der Schutzleiteranschluss des Adapters
durchgängig verbunden ist. Die Verwendung von Zwischen­adaptern ohne durchgängigen Schutzleiteranschluss führt zu
falschen Prüfergebnissen.

DEUTSCH

7

Bedienelemente/Prüfung

230V/50Hz/lΔN 30mACAT III/300 V

3
2

5

6

SOCKET TESTER

NL

PE

PE ERROR

RCD 30mA

TEST

4

7

8

1

Vor jeder Benutzung muss das Gerät auf einwandfreie
Funktion (z.B. an einer bekannten Spannungsquelle) geprüft
werden.

Wird der Steckdosenprüfer an Elektroinstallationen verwen­det bei denen der Kapazitätsbelag der Leitungen grösser ist
als in den technischen Daten angegeben, können daraus
falsche Prüfergebnisse entstehen.

Eine eindeutige und sichere Aussage über das Prüfergebnis
kann nur in Verbindung mit dem Berühren der Berührungs­elektrode getroffen werden.

Versichern Sie sich vor jeder Prüfung, dass alle am FI-Schutz­schalter angeschlossenen Verbraucher ausgeschaltet sind.

Wird der Steckdosenprüfer an Elektroinstallationen verwen­det bei denen der Kapazitätsbelag der Leitungen größer ist
als in den technischen Daten angegeben, können daraus
falsche Prüfergebnisse entstehen.

Eine eindeutige und sichere Aussage über das Prüfergebnis
kann nur in Verbindung mit dem Berühren der Berührungs­elektrode getroffen werden.

Das Prüfgerät kann vertauschte N/PE Anschlüsse nicht erken­nen.

Zur Prüfung von Steckdosen und Verbindungsleitungen Gerät in
die Steckdose stecken.

Ist der Stecker richtig gepolt mit dem Prüfobjekt (Steckdose)
verbunden, so leuchtet die LED ‚RCD 30mA’.

Berührungselektrode berühren und Anzeigeelemente ablesen.
Eine Aussage über das Prüfergebnis erfolgt mittels der nach ­folgenden Tabelle „4.2“.

8

Prüfung

Tabelle „4.2“

Wird bei PE-Prüfung durch einen PE-Fehler die maximal
zulässige Berührungsspannung überschritten wird der RCD
Test automatisch gesperrt bzw. abgebrochen.

PE-Fehler Erkennung

Erscheint das Warnsymbol „ “ auf der LC-Anzeige bei gleich­zeitiger Berührung der Berührungselektrode führt der PE-Leiter
eine gefährliche Berührungsspannung. In diesem Fall muss die
gesamte elektrische Anlage durch eine Elektrofachkraft überprüft
werden.

5.0 Wartung

Das Gerät benötigt bei einem Betrieb gemäß der Bedienungs ­anleitung keine besondere Wartung.

Sollte das Gerät durch den täglichen Gebrauch schmutzig gewor­den sein, kann das Gerät mit einem feuchten Tuch und etwas
mildem Haushaltstreiniger gereinigt werden. Niemals scharfe
Reiniger oder Lösungsmittel verwenden.

DEUTSCH

9

Prüfung/Wartung

N PE L

OK

L/N vertauscht

L/N vertauscht

PE = L

PE offen

N offen

L offen

, = aus; , = an

PE führt Spannung

Technische Daten/Garantie

10

6.0 Technische Daten

Nennspannung 230 V AC (± 10 %)
Frequenz 50…60 Hz
Messkategorie CAT III / 300 V
Verschmutzungsgrad 2
Höhe bis 2000 m
Berührungsspannungs- Überwachung mit Abbruch bei > 50 V
überwachung bei Berührung der Elektrode
FI / RCD Prüfzeit 60…300 ms
FI / RCD Prüfstrom 30 mA (± 15 %)
Temperaturbereich 0°…40°C
PE Fehlererkennung Ansprechschwelle > 50 V gegen Erde

bei Berührung der Elektrode

Max. Kapazitätsbelag 0,1 µF

24 Monate Garantie

EVOMEX-Geräte unterliegen einer strengen Qualitätskontrolle.
Sollte während der täglichen Praxis dennoch Fehler in der Funkti­on auftreten, gewähren wir eine Garantie von 24 Monaten (nur
gültig mit Rechnung). Fabrikations- oder Materialfehler werden
von uns kostenlos beseitigt sofern das Gerät ohne Fremdein ­wirkung Funktionsstörungen zeigt und ungeöffnet an uns
zurückgesandt wird. Beschädigungen durch Sturz oder falsche
Handhabung sind vom Garantieanspruch ausgeschlossen. Treten
nach Ablauf der Garantiezeit Funktionsfehler auf, wird unser
Werksservice Ihr Gerät wieder instandsetzen.

Änderungen vorbehalten

Steckdosentester MK2

Best.-Nr./Cat. No. 30010

 Instruction Manual

Content Page

1.0 Introduction/Scope of Supply .......................................14

2.0 Transport and Storage ..................................................14

3.0 Safety ...........................................................................15

4.0 Appropriate Usage ........................................................16

4.1 Operation Elements ......................................................16

4.2 Functional Test .............................................................17

5.0 Maintenance ................................................................19

6.0 Technical Data .............................................................20

Warranty ............................................................................20

Symbols marked on instrument and in instruction manual:

Warns of potential danger, observe the advice given in the

instruction manual.

Danger

of electrical shock.

Note, Information
Continous, double or enhanced insulation is in compliance

with class II IEC 60536.
Conformity symbol, the instrument complies with the valid

directives. It complies with the EMC Directive (2004/108/EG).
It also complies with the low voltage directive (2006/95/EG).
The standards EN 61010-1 and EN 61557-7 are fulfilled.

Instrument according directive (2002/96/EG) WEEE

12

Content, Symbols

Measurement Categories

13

CAT III/300V

Instrument complies to Measurement Category CAT III / 300 V
against Earth.

Description of measurement categories:

CAT I is for measurements performed on circuits not directly

connected to mains, i.e. battery powered instruments.

CAT II is for measurements performed on circuits directly con-

nected to the low voltage installation, i.e. household
appliances, portable tools and similar equipment.

CAT III is for measurements performed in the building installa-

tion, i.e. distribution boards, circuit breakers, wiring,
including cables, bus-bars, junction-boxes, switches,
socket-outlet in the fixed installation, and equipment for
industrial use and some other equipment, for example,
stationary motors with permanent connection to the
fixed installation.

CAT IV is for measurements performed at the source of the low

voltage installation, i.e. electricity meters.

ENGLISH

Introduction, Transport/Storage

14

1.0 Introduction / Scope of Supply

The instruction manual contains informations and references,
necessary for safe operation and maintenance of the instru­ment. Prior to using the instrument (commissioning / assem­bly) the user is kindly requested to thoroughly read the
instruction manual and comply with it in all sections.

Failure to read the instruction manual or to follow with the
warnings and references contained herein can result in seri­ous bodily injury or instrument damage.

The EVOMEX SOCKET TESTER MK 2 is a test instrument for safe
and fast indication of correct or incorrect socket or lead connec­tion cable wiring. The instrument is equipped with additional
RCD test allowing the functioning of the RCD protection by
means of a push-button.

• provides a true ground error indication via LCD

• for testing 30 mA RCDs

• integrated socket test

• Checking the contact voltage threshold

Scope of Supply:

1 pc EVOMEX SOCKET TESTER MK 2
1 pc Instruction Manual

2.0 Transport and Storage

Please keep the original packaging for later transport, e.g. for cal­ibration. Any transport damage due to faulty packaging will be
excluded from warranty claims.

Instruments must be stored in dry and closed areas.
In the case of an instrument being transported in extreme tem-

peratures, a recovery time of minimum 2 hours is required prior
to instrument operation.

Safety

15

3.0 Safety

The EVOMEX SOCKET TESTER MK 2 have been constructed and
verified in compliance with the latest safety standards for volt­age testers IEC/EN 61010-1 and have left the factory in safe and
perfect conditions.

In order to avoid electrical shock, the valid safety and VDE
regulations regarding excessive contact voltages must
receive utmost attention, when working with voltages
exceeding 120 V (60 V) DC or 50 V (25 V)rms AC. The values
in brackets are valid for limited ranges (as for example medi­cine and agriculture).

Prior to usage ensure perfect instrument function. The test
instrument may only be used within the specified measure­ment ranges.

If the operator’s safety is no longer ensured the instrument is
to be put out of service and protected against use.

The safety can no longer be ensured if the instrument:

• shows obvious damage

• does not carry out the desired measurements

• has been stored for too long under unfavourable
conditions

•

has been subjected to mechanical stress during transport.

The instrument may only be opended by specialised staff.
Prior to opening it has to be ensured that the instrument is
disconnected from all measurement circuits.

The respective accident prevention regulations established
by the proffesional associations regarding electrical systems
and equipment have to be strictly met for all tasks.

To ensure correct functioning and long life span, avoid leav­ing the instrument in direct sunlight where it can heat up.

ENGLISH

Appropriate Usage/Operation Elements

16

4.0 Appropriate Usage

The instrument must only be used under the conditions and for
the purpose for which it has been constructed. Particular atten­tion should be paid to the safety instructions, the technical speci­fications relating to environmental conditions and the use of the
instrument in dry surroundings.

5.0 Operation Elements

1. Mains Plug

2. LED for Neutral (N)

3. LED for Protective Earth (PE)

4. LED for Phase (L)

5. LC Display for PE Error

6. Touch Electrode

7. RCD ready LED

8. Push Button RCD Test

230V/50Hz/lΔN 30mACAT III/300V

3
2

5

6

SOCKET TESTER

NL

PE

PE ERROR

RCD 30mA

TEST

4

7

8

1

Functional Test

17

4.2 Functional Test

The instrument may only be used in properly grounded elec­trical installations.

If a plug adapter has to be used to test a socket or a lead
connection, it is essential to ensure that the adapter is in a
perfect condition and that the protective conductor
connection of the adapter is continuously connected. Using
plug adapters without continous protective conductor leads
to faulty test results.

Prior to usage check that the instrument is in perfect working
order, for example at a known voltage source.

When using the test instrument in electrical installations
with a higher distributed capacitance than indicated in the
section technical data faulty test results could be obtained.

A clear and safe statement concerning the test result can
only be given in connection with the touching of the contact
electrode.

Prior to using the RCD test function ensure that the connect­ed appliances are switched off.

When using the test instrument in electrical installations
with higher distributed capacitance than indicated in the
section technical data, faulty test results could be obtained.

A clear and safe statement concerning the test result can
only be given in connection with the touching of the contact
electrode.

The test instrument will not detect N/PE reverse.

ENGLISH

Functional Test

18

To test sockets- and lead connection wiring, plug instrument into
socket. Touch the contact electrode and read the display ele­ments. If test instrument is connected to a correct socket the LED
‘RCD 30mA’ appears. A statement regarding the test result is
indicated via the following coding table „4.2“.

Table „4.2“

If the RCD test is performed and the max. contact voltage is
exceeded the test instrument will either automatically lock
out the test function or the test instrument itself will stop the
RCD test.

PE-Error recognition

In case of the symbol „ “ appearing during a simultaneous
touch of the contact electrode, a dangerous contact voltage is
present at the PE conductor. In such circumstances the complete
electrical installation must be checked by a qualified electrician.

N PE L

OK
L/N reversed
L/N reversed

PE = L

PE open

N open

L open

, = off; , = on

Voltage applied to PE

Maintenance

19

7.0 Maintenance

When using the instrument in compliance with the instruction
manual, no special maintenance is required. Should operational
problems occur during daily use, our consulting service will be at
your disposal, free of charge. If functional errors occur after
expiration of warranty, our after sales service will repair your
instrument without delay.

If the instrument is dirty after daily usage, it is advised to clean it
by using a humid cloth and a mild household detergent. Prior to
cleaning, ensure that instrument is disconnected from external
voltage supply and any other instruments connected. Never use
acid detergents or dissolvants for cleaning. After cleaning, do not
use the voltage tester for a period of approx. 6h.

ENGLISH

Technical Data/Warranty

20

8.0 Technical Data

Nominal Voltage 230 V AC (± 10 %)
Frequency 50…60 Hz
Measurement Category CAT III / 300 V
Pollution Degree 2
Height up to 2000 m
Contact Voltage Threshold > 50 V

with touching the contact electrode
RCD Test Time 60…300 ms
RCD Test Current 30 mA (± 15 %)
Temperature Range 0°…40°C
PE Error Threshold > 50 V against Earth

with touching the contact electrode
Max. Capacity of uut 0,1 µF

24 months’ warranty

EVOMEX instruments are subject to stringent quality controls. If,
in the course of normal daily use, a fault should occur, we provide
24 months warranty (only valid with invoice). Faults in manufac­ture and materials will be rectified by us free of charge, provided
the instrument has not been tampered with, and is returned to us
unopened. Damage due to dropping, abuse or misuse is not cov­ered by the warranty. Our service department will promptly repair
any faults that occur outside the warranty period.

Im Untertal 8 | 79215 Elzach/Germany
Tel.: [phone] / 21 58 21
E-Mail: [e-mail]
Internet: www.evomex.de

30010_man · 02.10
