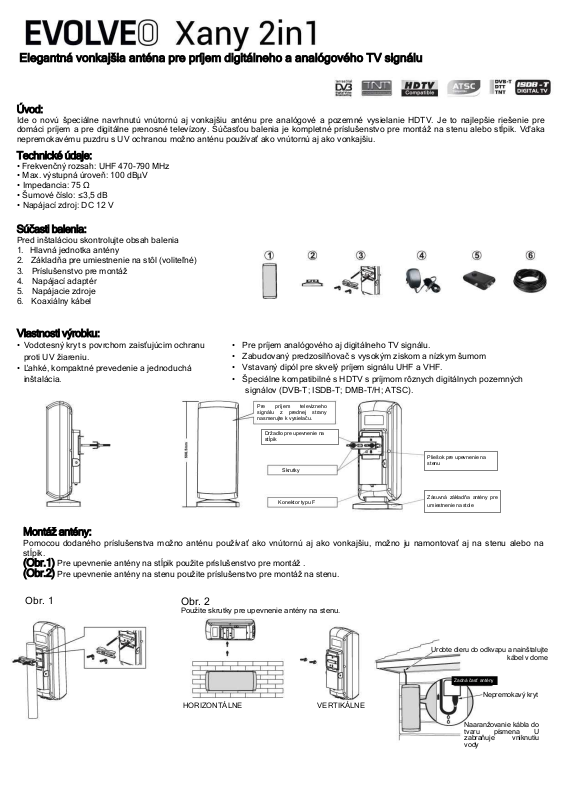

Evolveo Xany 2in1 User Manual

Urobte dieru do odkvapu a nainštalujte

kábel v dome

Nepremokavý kryt

Naaranžovanie kábla do
tvaru písmena U
zabraňuje vniknutiu

vody

Obr. 1

Elegantná vonkajšia anténa pre príjem digitálneho a analógového TV signálu

Úvod:

Ide o novú špeciálne navrhnutú vnútornú aj vonkajšiu anténu pre analógové a pozemné vysielanie HDTV. Je to najlepšie riešenie pre
domáci príjem a pre digitálne prenosné televízory. Súčasťou balenia je kompletné príslušenstvo pre montáž na stenu alebo stĺpik. Vďaka
nepremokavému puzdru s UV ochranou možno anténu používať ako vnútornú aj ako vonkajšiu.

Technické údaje:

• Frekvenčný rozsah: UHF 470-790 MHz

• Max. výstupná úroveň: 100 dBμV

• Impedancia: 75 Ω

• Šumové číslo: ≤3,5 dB

• Napájací zdroj: DC 12 V

Súčasti balenia:

Pred inštaláciou skontrolujte obsah balenia

1. Hlavná jednotka antény

2. Základňa pre umiestnenie na stôl (voliteľné)

3. Príslušenstvo pre montáž

4. Napájací adaptér

5. Napájacie zdroje

6. Koaxiálny kábel

Vlastnosti výrobku:

• Vodotesný kryt s povrchom zaisťujúcim ochranu

proti UV žiareniu.

• Ľahké, kompaktné prevedenie a jednoduchá

inštalácia.

• Pre príjem analógového aj digitálneho TV signálu.

• Zabudovaný predzosilňovač s vysokým ziskom a nízkym šumom

• Vstavaný dipól pre skvelý príjem signálu UHF a VHF.

• Špeciálne kompatibilné s HDTV s príjmom rôznych digitálnych pozemných

signálov (DVB-T; ISDB-T; DMB-T/H; ATSC).

Montáž antény:

Pomocou dodaného príslušenstva možno anténu používať ako vnútornú aj ako vonkajšiu, možno ju namontovať aj na stenu alebo na
stĺpik.

(Obr.1) Pre upevnenie antény na stĺpik použite príslušenstvo pre montáž .
(Obr.2) Pre upevnenie antény na stenu použite príslušenstvo pre montáž na stenu.

Obr. 2

Použite skrutky pre upevnenie antény na stenu.

HORIZONTÁLNE VERTIKÁLNE

Pre príjem televízneho
signálu z prednej strany
nasmerujte k vysielaču.

Držadlo pre upevnenie na
stĺpik

Pliešok pre upevnenie na

stenu

Skrutky

Zásuvná základňa antény pre

umiestnenie na stole

Konektor typu F

Zadná časť antény

(Obr.3) Pre upevnenie antény na balkón použite príslušenstvo pre montáž na stĺpik.

Obr.5

Vopred zosilnené
Regulátor zisku

LED dióda

Inštalácia 1: Priamo pripojené k TV (Obr. 6)

Anténu umiestnite smerom k veži vysielača

televízneho signálu

(Obr.5) Zástrčku F koaxiálneho kábla spojte so zásuvkou F antény a na koniec spojených konektorov upevnite vodovzdorný kryt.

Inštalácia: Anténu zapojte podľa nižšie uvedených obrázkov č. 6 a č. 7.

Inštalácia 2: Pripojené pomocou set-top boxu (Obr.7)

Poznámka: Po dokončení montáže a inštalácie antény nastavte anténu do najlepšej polohy tak, aby ste získali čistý televízny obraz, potom
zaistite anténu a zabezpečte koaxiálny kábel, polohu antény upravte podľa nižšie uvedeného spôsobu

(Obr. 8) Otočením tela antény ju nastavte do polohy vľavo alebo vpravo (použitie vnútri)

Návod na obsluhu:

Poznámka: Aby ste dosiahli najlepší príjem, skontrolujte prosím
nasledujúce podmienky

1. Anténu udržujte mimo zdroja rušenia: uchovávajte ju bokom od
energeticky náročných spotrebičov, ako sú klimatizačné zariadenia,
výťah, fén, mikrovlnná rúra atď.

2. Pri použití v miestnosti umiestnite anténu blízko okien.

3. Anténu nainštalujte čo najvyššie: pri prijímaní digitálneho pozemného

signálu môžu prekážky medzi anténou a prenosovou vežou spôsobiť
dočasnú stratu signálu. Takže ak je anténa nainštalovaná tak vysoko,
ako je to možné, budú tieto straty minimalizované.

Obr.8

75 Ω kábel

Vonku

Vnút ri

Poznámka:
Pre montáž vnútri
vyberte príslušenstvo
pre montáž.

(Obr. 4)

Montáž vnútri
(voliteľné)

(Obr.3) Pre upevnenie antény na balkón použite príslušenstvo pre montáž na stĺpik.

Upravte silu príjmu,

Jednoducho otočte kolieskom Power

Booster Dial
