Evolveo Venus User Manual

1.

2.

CZ

Děkujeme vám za zakoupení EVOLVEO Venus.

Přečtěte si pečlivě tuto uživatelskou příručku, abyste s produktem správně zacházeli a po přečtení ji uložte pro budoucí využití.

Upozornění!

1. Postupujte podle tohoto manuálu, jinak zařízení nemusí správně fungovat. Nesprávné používání může způsobit nestabilitu nebo kolaps operačního systému

2. Napájecí možnosti USB portu jsou omezené. Při používání televizního tuneru pro USB odpojte všechna ostatní USB zařízení. Pokud po připojení USB TV tuneru hlásí operační
systém, že zařízení nebylo rozpoznáno, odpojte prosím všechna ostatní USB zařízení a zkuste tuner znovu připojit, nejlépe do jiného USB portu.

3. Upozorňujeme, že každé USB zařízení má unikátní ID. Pokud tedy zapojíte USB TV tuner do jiného portu, než pro který jste jej původně nainstalovali, dojde k automatické
reinstalaci ovladače. Postupujte podle pokynů, aby proběhla v pořádku. K těmto situacím může dojít též při použití USB hubů.

4. Pozemní digitální vysílání je ovlivňováno profilem terénu, budovami a počasím. To může v daném místě způsobit nižší kvalitu příjmu. Proto pro příjem uvnitř budov velmi
doporučujeme použití domovních antén.

Systémové požadavky (sledování a nahrávání DVB-T):

• Windows Vista/Windows 7, Pentium IV 2.0 GHz a vyšší

• DVB-T: paměť 1GB RAM

• HD DVB-T: paměť 2 GB

• grafická karta s podporou Microsoft DirectX a vyšší nebo minimálně 32 MB paměti

• zvuková karta

• jeden USB 2.0 port

Instalace USB tuneru

• sejměte krytku USB a zapojte přijímač do jakéhokoliv volného portu USB v počítači nebo notebooku

• vložte CD-ROM do počítače

• počítač bude detekovat nový hardware, pokud nebudou nalezeny ovladače na internetu nainstalují se ovladače umístěné na CD-ROM

• ovladač pro DVB-T tuner naleznete ve složce “Driver“

• restartuje váš počítač

• připojte DVB-T anténu do USB tuneru EVOLVEO Venus

Instalace software ARCsoft Total Media

1. Pokud se nespustí Autoinstalační program, postupujte dále bodem 2

2. Instalační program naleznete ve složce „Totalmedia35“ na přiloženém CD. Tím zahájíte instalaci programu Total Media software. Pokud se instalace nespustí

automaticky, přejděte do složky „E:\TotalMedia 3” a spusťte "setup.exe" čímž zahájíte instalaci – pokud E:\ není písmenem vaší optické mechaniky, nahraďte jej
správným písmenem.

3. Zvolte požadovaný jazyk.

4. Pro pokračování v instalaci klikněte na "Next“.

5. Po instalaci “ArcSoft TotalMedia” klikněte na “Yes”.

6. Klikněte na "Next".

7. Klikněte na "Next".

8. Klikněte na "Finish" pro dokončení instalace software.

Věříme, že Vám přinese spoustu zábavy a spokojenosti.

Licenční sériové číslo pro registraci programu naleznete na papírovém obalu přiloženého CD!

Uživatelská příručka Total Media

1. Poklepejte myší na položku “Manual” v instalačním okně CD. Otevře se složka obsahující manuály.

2. Otevřete si příručku v požadovaném jazyce, pokud je dostupný.

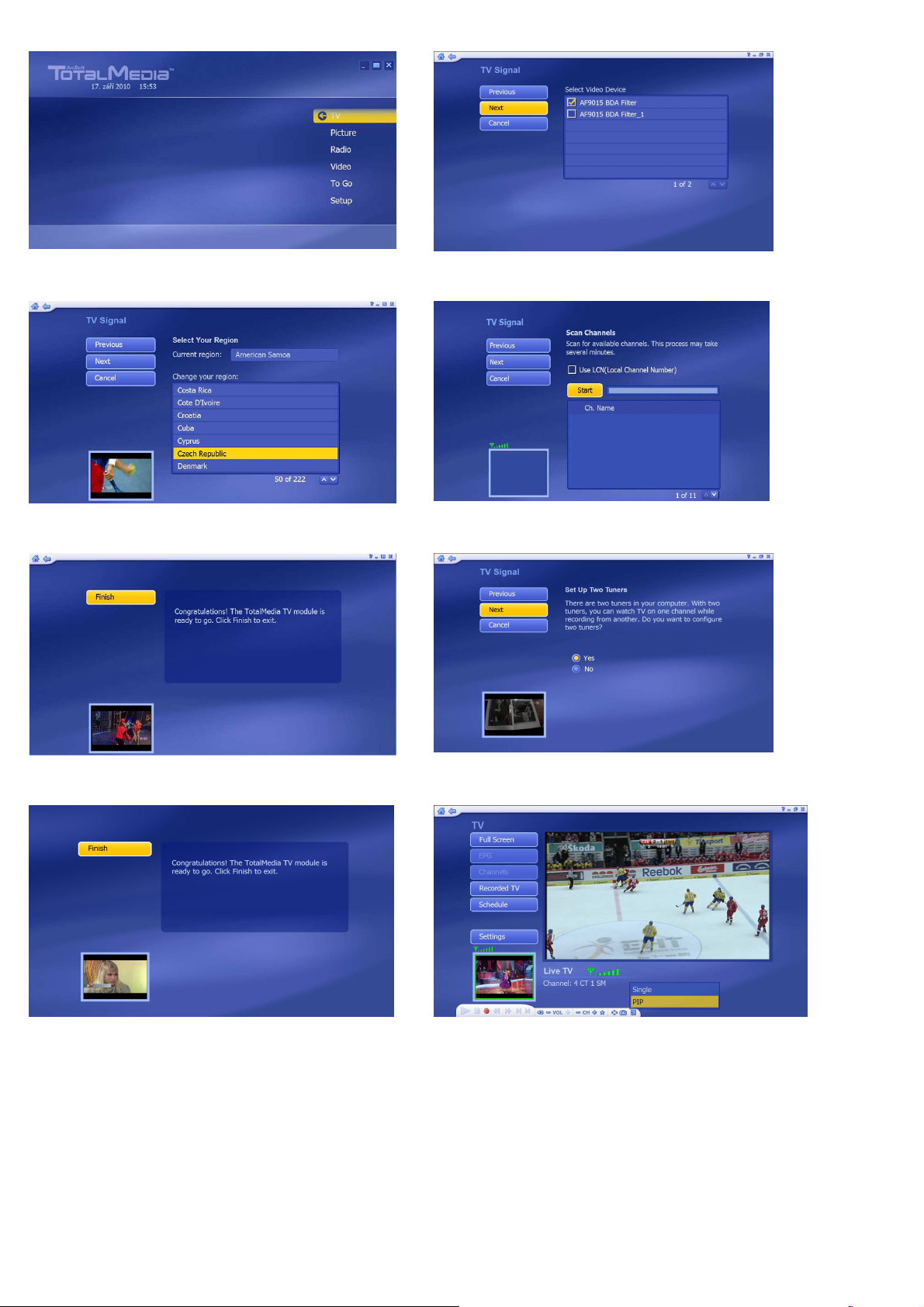

První spuštění programu TotalMedia: pro spuštění programu dvakrát klikněte na ikonku TotalMedia na ploše.
Při prvním spuštění programu je třeba postupovat následovně:

Pro naladění televizních programů, klikněte na „TV“.

Naladění prvního tuneru – zvolte tuner a pokračujte tlačítkem „NEXT“.

3.

Zvolte region „Czech republic“, označte jej žlutě a poté klikněte na „NEXT“.

4.

5.

6.

7.

8.

9.

10.

11.

12.

Vlastní ladění TV programů spustíte kliknutím na „Start“.

Program TOTAL MEDIA je připraven k využití, klikněte na „Finish“.

Úspěšné naladění – nyní můžete začít využívat váš EVOLVEO Venus USB
tuner.

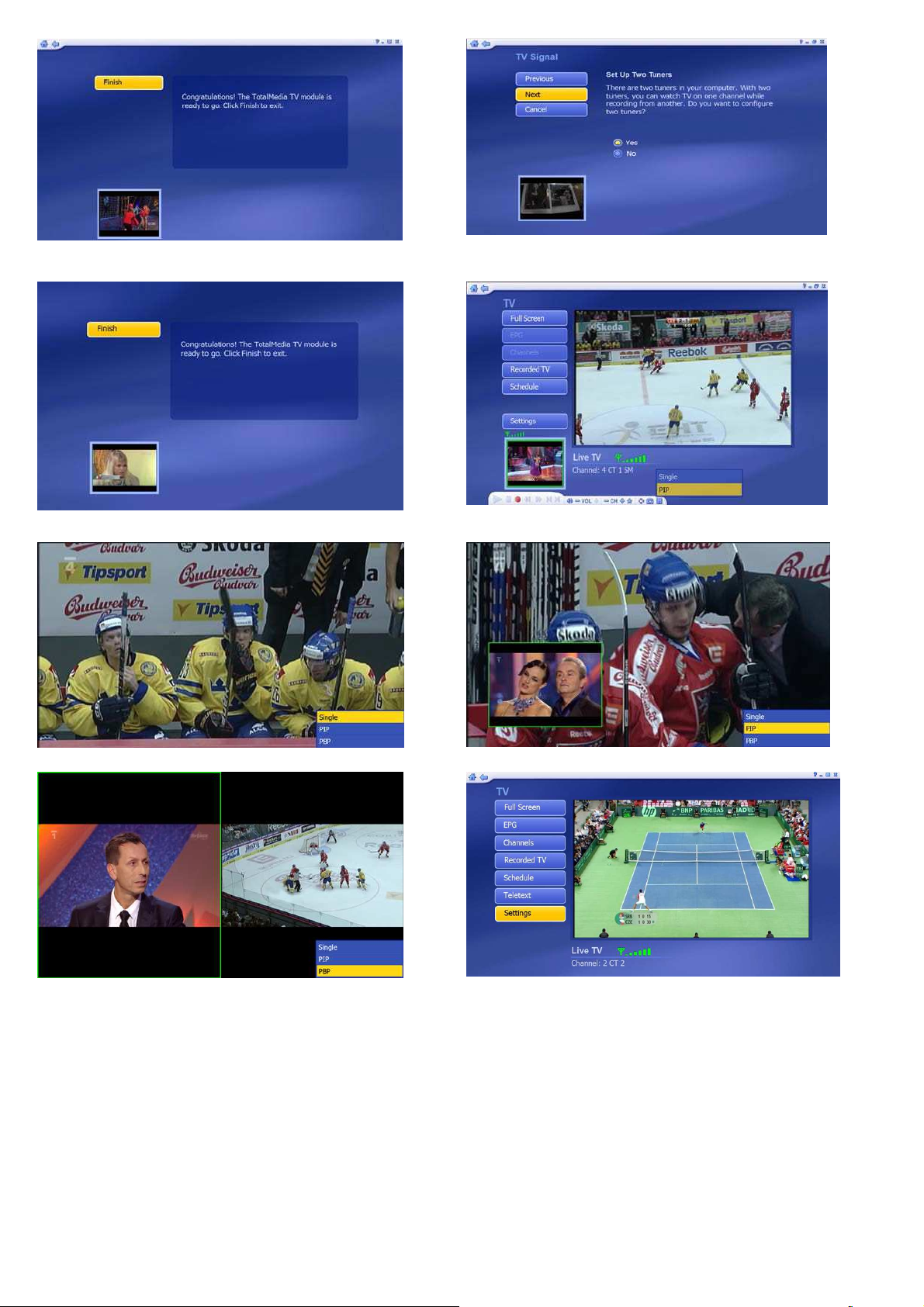

Pokud chcete naladit i druhý tuner, zvolte „Yes“ a pokračujte tlačítkem „Next“.

Obraz v obraze: zvolte ikonu vpravo dole na liště programu TOTAL MEDIA.

Funkce Single – Celá obrazovka

Funkce PIP – obraz v obraze

Funkce PBP (POP)

– lze využít pouze v režimu Celá obrazovka (FullScreen)

Full Screen

– celoobrazovkový režim

13.

14.

15.

EPG – elektronický průvodce programy
Channels – TV kanály
Recorded TV – pořízené nahrávky
Schedule – plánovač nahrávání
Teletext – nabídka txt
Settings – nastavení

TimeShift zapnete volbou „ON“ v nabídce dole

Přidání do seznamu plánovaných zaznamů zvolíte program (program name), kanál (channel), datum (date), počáteční čas (start time), čas zastavení (stop time).
Pokud chcete vypnout počítač po ukončení nahrávání zaškrtněte čtvereček (shut down the computer when finished recording).

Power: zapnutí
AP: otevřít/ukončit TotalMedia software
Full: přepínání mezi celou obrazovkou a základní velikostí
Shuffle: náhled na více program na obrazovce
Snap: sejmutí obsahu obrazovky
Time Shifting: aktivace/deaktivace funkce Time-Shift
EPG: elektronický průvodce programy
Teletext: teletext
Source: výběr zdroje obrazu
MTS: změna zvukové stopy
Guide: nápověda
0 - 9: číslování kanálů
Mute: zapnutí/vypnutí hlasitosti
ESC: návrat
TV: vyvolání živého TV vysílání
Video: vyvolání seznamu nahraných pořadů
Music: vyvolání seznamu hudby
Picture: vyvolání seznamu obrázků
VOL-(▼)/VOL+(▲): hlasitost snížit/zvýšit
CH-(▼)/CH+(▲): kanál dolů/kanál nahoru
Šipka ▲: pohyb nahoru
Šipka ▼: pohyb dolů
Šipka ◄: pohyb vlevo
Šipka ►: pohyb vpravo
OK: potvrzení
Rec: spuštění nahrávání programu
Stop: zastavení nahravaného pořadu a návrat do vysílání
Play: zastavení Timeshiftu
Pause: spuštění Timeshiftu
Prev: posun o jeden nahraný záznam zpět
Rewind: přetočení záznamu zpět
FF: přetočení záznamu dopředu
Next: posun o jeden nahraný záznam vpřed
Live TV: zobrazit oblíbené kanály
Enter: potvrdit
Clear: vyčistit
More: další

PIP: otevřít okno PIP (obraz v obraze), při režimu Fullscreen možnost volit mezi single (jeden)/PIP/PBP (POP) rozdělení

obrazu na dvě poloviny obrazovky

Resize: změnit velikost PIP okna
Swap: přepínání mezi hlavním oknem a oknem PIP
Switch: přepínání program zobrazených v hlavním okně a PIP

Časovač (plánovač) nahrávání
Add – přidáte nový záznam
Modify – upravíte záznam

SK

Řešení problémů:
Nemohu naladit žádné DVB-T kanály při automatickém ladění:

• zkontrolujte, že je vaše oblast pokryta DVB-T signálem

• zkontrolujte, že je DVB-T signál dostatečně kvalitní, pokud ano, zkuste přemístit DVB-T anténu blíže k oknu a zopakujte automatické ladění

• zkontrolujte, že je vaše DVB-T anténa správně zasunuta a upevněna do USB tuneru

• zkontrolujte jestli jste zvolili správnou zemi vysílání v úvodním nastavení Total Media software

• vyzkoušejte připojit venkovní anténu a zopakujte automatické vyhledávání

Nalezl jsem nějaké DVB-T kanály, ale je jich méně než při posledním spuštění program Total Media

• možná jste pohnul nebo přemístil DVB-T anténu

• počasí take ovlivňuje příjem TV signálu, pokud např. prší nebo sněží může být snížena citlivost příjmu

• mohlo dojít ve změně na straně operátora, vyzkoušejte opět automatické ladění pro vyhledání TV stanic

Při sledování program najednou obraz zčernal nebo “zamrznul”

• zhoršil se příjem TV signálu, viz výše bod 2

Obraz je v pořádku, ale nefunguje zvuk

• zkontrolujte prosím zvukovou kartu a nastavení zvuku v počítači

Dálkové ovládání nefunguje

• nainstalujte ovladač pro dalk. ovládání, naleznete jej na CDROMu ve složce “TV IR”

• zkontrolujte baterii(e) v dálkovém ovládání

• vzdálenost mezi EVOLVEO tunerem a dálkovým ovladačem by neměla být větší než 5 metrů

• zamiřte přesně na USB tuner EVOLVEO, úhel zacílení na tuner ja také důležitý

Obraz se zastavuje nebo je “trhaný”

• zkontrolujte, že váš počítač splňuje systémové požadavky (viz úvod manuálu)

Balení obsahuje: DVB-T USB tuner EVOLVEO Venus, DVB-T anténu, dálkové ovládání, instalační CD, instalační manuál

PROHLÁŠENÍ O SHODĚ

Společnost ABACUS Electric, s.r.o. tímto prohlašuje, že model EVOLVEO Venus (EAN: 8594161332299) splňuje požadavky norem a předpisů, příslušných pro daný druh zařízení.
Kompletní text Prohlášení o shodě je ke stažení na ftp://ftp.evolveo.com/ce

Podpora EVOLVEO: soubory ke stažení, ovladače pro Windows, FAQ a další informace naleznete na www.evolveo.com nebo na ftp://ftp.evolveo.com

Copyright © 2016 ABACUS Electric, s.r.o.
Všechna práva vyhrazena. Vzhled a specifikace mohou být změněny bez předchozího upozornění. Tiskové chyby vyhrazeny.

Ďakujeme vám za zakúpenie EVOLVEO Venus.

Prečítajte si pozorne túto užívateľskú príručku, aby ste s produktom správne zaobchádzali a po prečítaní ju uložte pre budúce využitie.

Upozornenie!

1. Postupujte podľa tohto manuálu, inak zariadenie nemusí správne fungovať. Nesprávne používanie môže spôsobiť nestabilitu alebo kolaps operačného systému

2. Napájacie možnosti USB portu sú obmedzené. Pri používaní televízneho tunera pre USB odpojte všetky ostatné USB zariadenia. Ak po pripojení USB TV tunera hlási operačný
systém, že zariadenie nebolo rozpoznané, odpojte prosím všetky ostatné USB zariadenia a skúste tuner znovu pripojiť, najlepšie do iného USB portu.

3. Upozorňujeme, že každé USB zariadenie má unikátne ID. Ak teda zapojíte USB TV tuner do iného portu, než pre ktorý ste ho pôvodne nainštalovali, dôjde k automatickej
reinštalácii ovládača. Postupujte podľa pokynov, aby prebehla v poriadku. K týmto situáciám môže dôjsť tiež pri použití USB hubov.

4. Pozemné digitálne vysielanie je ovplyvňované profilom terénu, budovami a počasím. To môže v danom mieste spôsobiť nižšiu kvalitu príjmu. Preto pre príjem vo vnútri
budov veľmi odporúčame použitie domových antén.

Systémové požiadavky (sledovanie a nahrávanie DVB-T):

• Windows Vista/ Windows 7, Pentium IV 2.0 GHz a vyššie

• DVB-T: pamäť 1GB RAM

• HD DVB-T: pamäť 2 GB

• grafická karta s podporou Microsoft DirectX a vyšší alebo minimálne 32 MB pamäte

• zvuková karta

• jeden USB 2.0 port

Inštalácia hardvéru

• dajte preč krytku USB a zapojte prijímač do akéhokoľvek voľného portu USB v počítači alebo notebooku

• vložte CD-ROM do počítača

• počítač bude detekovať nový hardvér, pokiaľ nebudú nájdené ovládače na internete nainštalujú sa ovládače umiestnené na CD-ROM

• ovládač pre DVB-T tuner nájdete v zložke “Driver“

• ovládač pre diaľkové ovládanie nájdete v zložke “TV IR“

• reštartuje váš počítač a pripojte DVB-T anténu do USB tunera

Inštalácia softvéru ARCsoft Total Media

1. Inštalačný program nájdete v zložke „Totalmedia35“ na priloženom CD. Tým spustíte inštaláciu programu Total Media softvér. Ak sa inštalácia nespustí automaticky,

prejdite do zložky „E: \ TotalMedia 3“ a spustite "setup.exe" čím zahájite inštaláciu - ak E:\ nie je písmenom vašej optickej mechaniky, nahraďte ho správnym písmenom.

2. Zvoľte požadovaný jazyk.

3. Pre pokračovanie v inštalácii kliknite na "Next“.

4. Po inštalácii "ArcSoft TotalMedia" kliknite na “Yes“.

5. Kliknite na "Next".

6. Kliknite na "Next".

7. Kliknite na "Finish" pre dokončenie inštalácie softvéru.

Licenčné sériové číslo pre registráciu programu nájdete na papierovom obale priloženého CD!

1.

2.

3.

4.

5.

6.

7.

8.

Užívateľská príručka Total Media

1. Dvakrát kliknite myšou na položku "Manual" v inštalačnom okne CD. Otvorí sa zložka obsahujúca manuály.

2. Otvorte si príručku v požadovanom jazyku, ak je dostupný.

Pre spustenie programu dvakrát kliknite na ikonku TotalMedia na ploche.
Pri prvom spustení programu je potrebné postupovať nasledovne:

Pre naladenie televíznych programov, kliknite na „TV“.

Zvoľte región „Czech republic“, označte ho žlto a potom kliknite na „Next“.

Naladenie prvého tunera – zvoľte tuner a pokračujte tlačidlom "NEXT".

Vlastné ladenie TV programov spustíte kliknutím na „Štart“.

Program TOTAL MEDIA je pripravený na použitie, kliknite na „Finish“.

Úspešné naladenie EVOLVEO Venus USB tunera.

Pokiaľ chcete naladiť aj druhý tuner, zvoľte "Yes" a pokračujte tlačidlom "Next".

Obraz v obraze: zvoľte ikonu vpravo dole na lište programu TOTAL MEDIA.

9.

Funkcia Single - Celá obrazovka.

10.

11.

12.

13.

14.

15.

Funkcia PIP – obraz v obraze

Funkcia PBP (POP) - možné využiť len v režime Celá obrazovka (Fullscreen).

TimeShift zapnete voľbou „ON“ v ponuke dole.

Full Screen – celoobrazovkový režim
EPG – elektr. sprievodca programami
Channels – TV kanály
Recorded TV – nahrávky
Schedule – časovač nahrávania
Teletext – ponuka txt
Settings – nastavenia

Schedule - Časovač (plánovač) nahrávania
Add – pridáte nový záznam
Modify – upravíte záznam

Pridanie do zoznamu plánovaných záznamov

zvolíte program (program name), kanál (channel), dátum (date), počiatočný čas (start time), čas zastavenia (stop time).
Ak chcete vypnúť počítač po skončení nahrávania zaškrtnite štvorček (shut down the computer when finished recording).
