Evolveo Sonix User Manual

Bezdrátový GSM alarm EVOLVE Sonix

uživatelský manuál

_________________________________________________________________________________________________________________

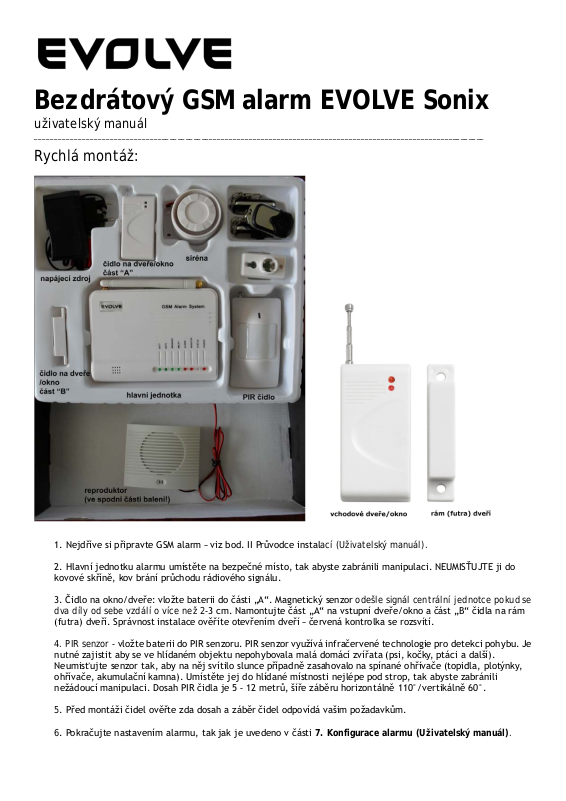

Rychlá mo ntá ž :

1. Nejdříve si připravte GSM alarm – viz bod. II Průvodce instalací (Uživatelský manuál).

2. Hlavní jednotku alarmu umístěte na bezpečné místo, tak abyste zabránili manipulaci. NEUMISŤUJTE ji do kovové skříně, kov brání průchodu rádiového signálu.

3. Čidlo na okno/dveře: vložte baterii do části „A“. Magnetický senzor odešle signál centrální jednotce pokud se dva díly od sebe vzdálí o více než 2-3 cm. Namontujte část „A“ na vstupní dveře/okno a část „B“ čidla na rám (futra) dveří. Správnost instalace ověříte otevřením dveří – červená kontrolka se rozsvítí.

4. PIR senzor - vložte baterii do PIR senzoru. PIR senzor využívá infračervené technologie pro detekci pohybu. Je nutné zajistit aby se ve hlídaném objektu nepohybovala malá domácí zvířata (psi, kočky, ptáci a další). Neumisťujte senzor tak, aby na něj svítilo slunce případně zasahovalo na spínané ohřívače (topidla, plotýnky, ohřívače, akumulační kamna). Umístěte jej do hlídané místnosti nejlépe pod strop, tak abyste zabránili nežádoucí manipulaci. Dosah PIR čidla je 5 - 12 metrů, šíře záběru horizontálně 110°/vertikálně 60°.

5. Před montáži čidel ověřte zda dosah a záběr čidel odpovídá vašim požadavkům.

6. Pokračujte nastavením alarmu, tak jak je uvedeno v části 7. Konfigurace alarmu (Uživatels k ý m anuál).

Průvodce instalací:

1. Zasunutí SIM karty do alarmu.

Stiskněte žlutý bod na přístroji špičkou pera nebo jiným hrotem. Vyjede držák SIM karty. Vložte do něj SIM a zasuňte ho zpět. Ujistěte se, že kovové kontakty SIM karty jsou směrem dolů. Nyní zatlačte držák SIM karty zpět do přístroje. Před vložením SIM karty do alarmu ji použijte nejprve v normálním mobilním telefonu a udělejte

následující kroky:

- odstraňte PIN

- vymažte všechna uložena čísla, pokud SIM karta nějaká obsahuje

2. Připojení antény.

Přišroubujte opatrně anténu k hlavní jednotce. Nenechávejte ji příliš volnou ani ji neutahujte příliš pevně!

3. Připojení napájení.

Připojte k hlavní jednotce alarmu napájecí adaptér, který musí mít napětí v rozmezí 9V - 12V DC a musí poskytovat proud přes 1000 mA. Signální LED dioda na alarmu na 20 sekund zčervená. Po tuto dobu čeká na připojení detektorů k hlavní jednotce. Po 20 sekundách se signální LED rozbliká oranžově, což znam ená, že hlavní jednotka kontroluje SIM kartu a vyhledává GSM síť. Po ukončení této fáze se signální LED dioda změní do

pomalu blik a jí c í ze lené barvy, což znamená, že do alarmu byla uložena telefonní čísla a přístroj je zapnutý do aktivního poplachového režimu. Pokud signální LED dioda zůstane svítit souvislou zelenou barvou bez blikání,

znamená to, že telefonní čísla uložena nebyla a přístroj je zapnutý bez aktivovaného poplachu. Můžete se k hlavní jednotce připojit vytočením nebo zasláním SMS a naprogramovat ji ručním vložením telefonních čísel.

4. Připojení sirény k alarmu.

Připojte černý drát k uzemnění (GND) a červený drát k siréně.

5. Připojení drátových senzorů.

Pro připojení drátových senzorů jsou k dispozici tři konektory. Vstupy jsou nezávislé a nejsou kódovány jako různé zóny. Když jsou senzory aktivová ny, alarm odešle SMS zprávu: Wired Activated(1~3) (drátové čidlo aktivováno (číslo čidla)). Senzory musí být typu N0 (v normálním stavu otevřené).

Na jeden vstup může být použito více senzorů, pokud budou jejich kontakty k alarmu připojeny sériově.

Na vstupy alarmu může být připojen libovolný počet drátových senzorů, pokud jejich celkový odpor nepřekročí

220 ohmů.

6. Připojení spínaných přístrojů (domácí spotřebiče)

K dispozici jsou tři výstupy s otevřeným kolektorem（O1,O2 a O3) a jedno interní relé je s možností ovládání telefonem. Interní relé je aktivováno, pokud se objeví alarm a může být deaktivováno/znovu aktivováno prostřednictvím telefonních příkazů nebo SMS zpráv. Lze je použít například k ro zsv ícen í externí ho svítidla.

Pozor! Kontakty relé jsou dimenzovány na proud 6 A, není tedy možno přímo připojit spotřebič nad příkon 1000 W (dojde k poškození kontaktů). Připojení spotřebiče s vyšším příkonem (např. přímotopu) je nutno řešit pomocí externího stykače nebo výkonového relé.

Výstupy s otevřeným kolektorem mohou být použity přímo, pokud to zařízení dovolí, nebo mohou řídit relé. Připojte antiparalelní diodu k cívce relé. Tyto výstupy mohou být řízeny pouze telefonními příkazy nebo SMS zprávami.

Vysvětlivky ke kabeláži: pro ovládání domácích spotřebičů

Ovládací box má čtyři vodiče:

a. Dva žluté vodiče AC pro připojení k domácím spotřebičům. b. GND (uzemnění), +12V DC vodič pro připojení ke zdroji stejnosměrného proudu 12V DC (napáj ecí ad aptér).

7. Konfigurace alarmu:

Na zadní straně alarmu se nachází 10 přípojných míst s označením:

GND; SIREN; RELAY1; RELA Y2; SPEAKER(O3); O2; O1; I3; I2; I1 I1, I2, I3: 3 konektory pro linkový vstup, každý konektor může být propojen se zemí nebo otevřen pro aktivaci

poplachu. O1; O2: 2 výstupní konektory lze ovládat hovory nebo SMS za účelem nastavení. Pokud se výstup na těchto konektorech zvýší, rozsvítí se kontrolky OUT 1 nebo OUT 2 (amatéři by měli tuto funkci používat s opatrností!). SPEAKER(O3): tento konektor je pro hlasový výstup (reproduktor), přičemž jeho druhý konec připojte k uzemnění. Tyto konektory mohou být řízeny telefonními příkazy nebo SMS z práva mi. Když je tato funkce k dispozici, rozsvítí se kontrolka OUT 3 na panelu.

RELAY1, RELAY2: Tyto dva konektory se uzavřou 3 minuty po nahlášení poplachu. Pomocí nich můžete zahájit napájení kamery při sepnutí alarmu, Funkce se d á deak tivovat pomocí příkazu 16#1# nebo kdykoliv za s lání m SMS nebo vytočením čísla (94#1# SIRÉNA: Tento výstup poskytuje signální tón sirény a je třeba k němu sirénu připojit, přičemž druhý kabel od sirény se připojuje k uzemnění.

GND: uzemnění Popis signálních LED kontrolek

Světlo LED kontrolky svítí červeně 20 sekund po zapnutí přístroje, přičemž po tuto dobu k němu mohou být připojována bezdrátová čidla. Pokud je překódování čidla úspěšné, červená kontrolka zabliká. Po 20 sekundách se kontrolka roz bli k á oranžově. V této době vyhledává GSM síť. Pokud oranžová nepřestává blikat znamená to, že je chybně vložena SIM karta nebo že je GSM síť nedostupná nebo její signál je slabý. Pokud kontrolka svítí souvisle zeleně indikuje, že na SIM kartě není uloženo žádné telefonní číslo. P okud je vše v pořádku, LED kontrolka se rozbliká zeleně (Celková aktivace

zelenou barvou ( Deaktivace a vytáčet čísla.

nebo 94#0# ).

) nebo se rozbliká rychle zeleně (Částečná aktivace) nebo zůstane svítit nepřerušovanou

). Pokud dojde k poplachu, rozbliká se LED kontrolka červeně a alarm začne rozesílat SMS

OUT1/OUT2: pokud je výstup O1 alarmu pod napětím (+5V), rozsvítí se kontrolka OUT 1; Pokud je výstup O2 alarmu pod napětím (+5V), rozsvítí se kontrolka OUT 2

SPEAKER: pokud je reproduktor v hlavní jednotce a la rmu v provozu, bude svítit ko ntrolka Output3 což znamená, že

můžete se základnou vést hovor

RELAY: pokud jsou za pojeny dva výstupy relé na hlavní jednotce, kontrolka relé se rozsvítí. ALARM: pokud je siréna v provozu, svítí zároveň kontrolka sirény. MONITOR: po kud je aktivní funkce odposlechu, je rozsvícena i kontrolka Monitor. STATUS: stav alarmu POWER: napájení alarmu

Jak nastavit v přístroji telefonní čísla a SMS?

1. Zasláním zprávy do alarmu můžete nastavit 5 skupin telefonních čísel a sedm druhů SMS. Formát příkazu je vždy: #kód operace#obsah#

heslo Například: 123456#51#13905950001# uloží do alarmu telefonní číslo pro první skupinu. 123456#52#13905950002# uloží do alarmu telefonní číslo pro druhou skupinu. 123456#53#13905950003# uloží do alarmu telefonní číslo pro třetí skupinu. 123456#54#13905950004# uloží do alarmu telefonní číslo pro čtvrtou skupinu. 123456#55#13905950005# uloží do alarmu telefonní číslo pro pátou skupinu.

2. K dispozici je sedm přednastavených druhů SMS, které však můžete změnit.

Prvních pět zpráv je pro nastavení bezdrátových detektorů pro zóny 1-5. Šestá zpráva je pro bezdrátové detektory zón 6-16. Sedmá zpráva je pro drátové porty I1, I2, I3.

Když sepne první bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activ at ed (01) (Bezdrátové čidlo

aktivová no (0 1 )).

Když sepne druhý bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (02) (Bezdrátové čidlo

aktivová no (0 2 )).

Když sepne třetí bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (03) (Bezdrátové čidlo

aktivová no (0 3 )).

Když sepne čtvrtý bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (04) (Bezdrátové čidlo

aktivová no (0 4 )).

Když sepne pátý bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (05) (Bezdrátové čidlo

aktivová no (0 5 )).

Když sepne šestý až šestnáctý bezdrátový senzor, bude odeslána SMS zpráva: Wireless Activated (i); i=6-16

(Bezdrátové čidlo aktivováno (i); i=6-16).

Když sepne sedmý drátový senzor, bude odeslána SMS zpráva: Wire Activated (i); i = 1 -3 Drátové čidlo aktivováno

(i); i=1-3, pro porty alarmu 1 až 3.

3. Můžete do alarmu poslat zprávu pro přepsání stávajících sedmi druhů SMS . Každá zpráva může mít maximálně 24

znaků anglické abecedy. 123456#81#P r edni dv ere otevr en y# uloží první SMS zprávu, která je odeslána po s e pnutí prvního bezdrátové ho detektoru. 123456#82#Prostredni dvere otevreny# uloží druhou SMS zprávu, která je odeslána po sepnutí druhého bezdrátového detektoru. 123456#83#Zadni dvere otevreny# uloží třetí SMS zprávu, která je odeslána po sepnutí třetího bezdrátového detektoru. 123456#84#Predni okno otevreno# uloží čtvrtou SMS zprávu, která je odeslána po sepnutí čtvrtého bezdrátového detektoru. 123456#85#Zadni okno otevreno# uloží pátou SMS zprávu , kte rá je o de slána po sepnutí pátého bezdrátového detektoru. 123456#86#P ros tred n i okn o ote vren o# uloží do alarmu šestou až šestná ct ou zp r ávu, k t erá j e odesl án a po sepnutí šestého bezdrátového detektoru. 123456#87#Vstup na pudu otevren# ulo ž í se dmo u SMS zprávu , k te rá je ode s lá na po sepnutí drátov éh o d etektoru na portech 1 až 3.

Jak otestov at hlav ní je dnotku alarmu?

Když hlavní jednotku alarmu zapnete a ta je neaktivovaná, bude na ní souvisle svítit zelená LED kontrolka . Pomocí

dálkového ovladače nebo odesláním SMS zprávy (123456#1#1#) ji můžete přepnout do aktivovaného stavu, přičemž LED kontrolka začne blikat zeleně.

1. V aktivov aném režimu s bl ikaj ící z elenou kontro lkou LED propojte vstupní porty (I1, I2, I3) nebo připojený drát odpojte nebo aktivujte kterýkoliv bezdrátový detektor nebo stiskněte nouzové tlačítko na dálkovém ovladači. Alarm by měl automaticky odeslat SMS zprávu a vytočit některé z uložených čísel.

2. SMS zpráva je odeslána ještě před vytáčením telefonního čísla. Pokud byla funkce SMS deaktivována nebo omezena, dojde pouze k vytočení telefonních čísel. Pomocí dálkového ovladače můžete tento proces ukončit.

3. Když nastane poplach a dojde k vytočení telefonních čísel, můžete na hovor přímo odpovědět bez nutnosti zadávání hesla a na dálku poplach vypnout nebo přístroj přenastavit. Stiskem 3#1# spustíte sirénu a stiskem 3#0# ji vypnete; stiskem 4#1# můžete odposlouchávat co se v místnosti děje a stiskem 4#0# odposlech ukončíte; stiskem 93#1# můžete prostřednictvím alarmu mluvit na vetřelce, přičemž stiskem 93#0# tuto funkci vypnete.

4. Když nasta ne poplach a dojde k vytočení telefonních čísel, můžete na hovor přímo odpovědět bez nutnosti zadávání hesla a na dálku ukončit vytáčení dalších čísel. Stačí pouze na telefonu stisknout tlačítka 1#1# nebo 1#2#, čímž přepnete alarm zpět do aktivovaného režimu.

5. Když nastane poplach, můžete, v případě že jste poblíž, vypnout alarm i pomocí dálkového ovladače.

6. Přístroj má vnitřní baterii a v případě výpadku a následně při obnovení napájení z elektrické sítě pošle zprávu ‘external power failure’ nebo ‘external power recovery’.

Jak ovládat hlavní je dnotku alarmu?

Kód

Funkce

Kód

Funkce

1#1#

Úplná aktivace* (všechna čidla pracují)

1#2#

Částečná aktivace (část čidel pracuje)

1#0#

Deaktivace* (všechna čidla nepracují)

21#1#

Zapnutí varovného tónu pro aktivaci vnějšího alarmu

21#0#

Vypnutí varovného tónu pro aktivaci vnějšího

alarmu

22#1#

Zapnutí varovného tónu pro aktivaci

22#0#

Vypnutí varovného tónu pro aktivaci

23#1#

Zapnutí varovného tónu při deaktivaci

alarmu

23#0#

Vypnutí varovného tónu při deaktivaci

alarmu

27#(00-99)#

Zpoždění alarmu (10 sekund)

28#(00-99)#

Nastavení zpoždění (hodnota: 00-99)

Zpoždění nemůže být nastaveno pro čidla, která pracují nepřetržitě jako např. kouřové čidlo nebo SOS tlačítko

3#1#

Okamžitý zvukový signál

3#0#

Vypnutí zvuku

4#1#

Aktivace naslouchání (tlačítko telefonu)*

4#0#

Vypnutí naslouchání (tlačítkem telefonu)

11#1#

Aktivace sirény při poplachu *

11#0#

Vypnutí sirény při poplachu

12#1#

Odeslání SMS při poplachu *

12#0#

Neodesílání SMS při poplachu

15#1#

Vytočení čísla při poplachu *

15#0#

Jen poplach bez vytáčení čísel

16#1#

Deaktivovat sepnutí relé do 3 minut při

poplachu

16#0#*

Aktivovat s epnutí relé do 3 minut při poplachu*

30##

Zobrazit stav aktivace/deaktivace každé zóny (pouze pomocí SMS příkazů)

31#--#

Změnit heslo. Zadání no vého hes la (1-6 bit).

38#--#

Aktivace alarmu p ro zónu (bezdrátové zóny: 1-16; drátové zóny: 21-23) Poznámka: pro aktivaci každé zóny

39#--#

Deaktivace a la rmu pro zó n u (bez drá tové zóny: 1-16; drátové zóny: 21-23) Poznámka: pro deaktivaci každé zóny

50##

Zobrazení čísel přednastavených do hlavní jednotky alarmu (ovládání pouze přes SMS)

51#--#

Telefonní číslo první skupiny (0-15bit)

52#--#

Telefonní číslo druhé skupiny (0-15bit)

53#--#

Telefonní číslo třetí skupiny (0-15bit)

54#--#

Telefonní číslo čtvrté skupiny (0-15bit)

55#--#

Telefonní číslo páté skupiny (0-15bit)

80##

Zobrazení přednastavených SMS

81#--#

Zpráva prvn í skupiny (0-24bit)

82#--#

Zpráva druhé skupiny (0-24bit)

83#--#

Zpráva třetí skupiny (0-24bit)

84#--#

Zpráva čtvrté skupiny (0-24bit)

85#--#

Zpráva páté s kupiny (0-24bit)

86#--#

Zpráva šest é sku piny (0-24bit)

87#--#

Zpráva sedmé skupiny (0-24bit)

90##

Zob razení stavu výstupu

91#1#

Nastavení výstupu 1 na vysoko

91#0#

Nastavení výstupu 1 na nízko

92#1#

Nastavení výstupu 2 na vysoko

92#0#

Nastavení výstupu 2 na nízko

93#1#

Povolit tele fonní ho v or (výstup 3)

93#0#

Zakázat telefonní hovor (výstup 3)

94#1#

Nastavení relé na propojeno

94#0#

Nastavení relé na odpojen o

95#1#

Nastavit poplach při otevření vstupu 1

95#0#

Nastavit poplach pokud je vstupní linka 1 uzemněna (Gnd)*

96#1#

Nastavit poplach při otevření vstupu 2

96#0#

Nastavit poplach pokud je vstupní linka 2 uzemněna (Gnd)*

97#1#

Nastavit poplach při otevření vstupu 3

97#0#

Nastavit poplach pokud je vstupní linka 3 uzemněna (Gnd)*

1. Odesláním SMS na číslo SIM karty, která je uvnitř přístroje Odešlete do alarmu SMS ve tvaru: 123456# a za znak # vložte některý z ovládacích povelů;

2. Vytočte číslo SIM karty, která je uvnitř přístroje Zavolejte na číslo alarmu a zadejte heslo 123456# a za znak # vložte některý z ovládacích povelů:

Přehled ovládacích povelů:

vnitřního alarmu

Poznámka:

1. Ve výše uvedené tabulce znamená symbol ‘ * ’ standardní nastavení.

2. U výše popsan ých tele fonních operací znamen á jedni pípnutí, ž e zadá ní byl o sprá vné, dl ouhé píp nutí z namen á, že

věta byla zadána úspěšně a dvě krátká pípnutí znamenají, že zadání selhalo a je třeba to zkusit znovu.

3. U výše pop saný ch SM S operací obdržíte po odeslání řídícího příkazu potvrzovací zprávu v některé z následujících

podob: DisArm, Sms :ON, Phone:ON,Sir en:ON, Center Tel:OFF, Arm Center Tel:OFF, DisArm Center T el :O FF Podle toho zjistíte aktuální status základnové jednotky (aktivováno, deaktivováno, alarm). Pokud je zaslaná SM S skutečným popisem.

4. Pomocí odeslání příkazu si lze ověřit aktuální stav přístroje.

5. Když dojde k selhání externího napájení, alarm odešle pro informaci SMS zprávu “ Pow er changer off”. Po obnovení externího napájení, alarm odešle pro informaci SMS zprávu “Power changer on”.

1 ks - hlavní (řídící) jednotka alarmu

1 ks - anténa

1 ks - bezdrátový PIR detektor

1 ks - drátová mini siréna 110dB/0,3m

1 ks - bezdrátový dveřní senzor (čidlo otevření)

1 ks - napájecí adaptér se zálohováním

4 ks - dálkový ovladač

1 ks - reproduktor

Deaktivace alarmu

Částečná aktivace

SOS tlačítko

Aktivace alarmu

Jak používat ovladač?

Dálkový ovladač obsahuje čtyři tlačítka:

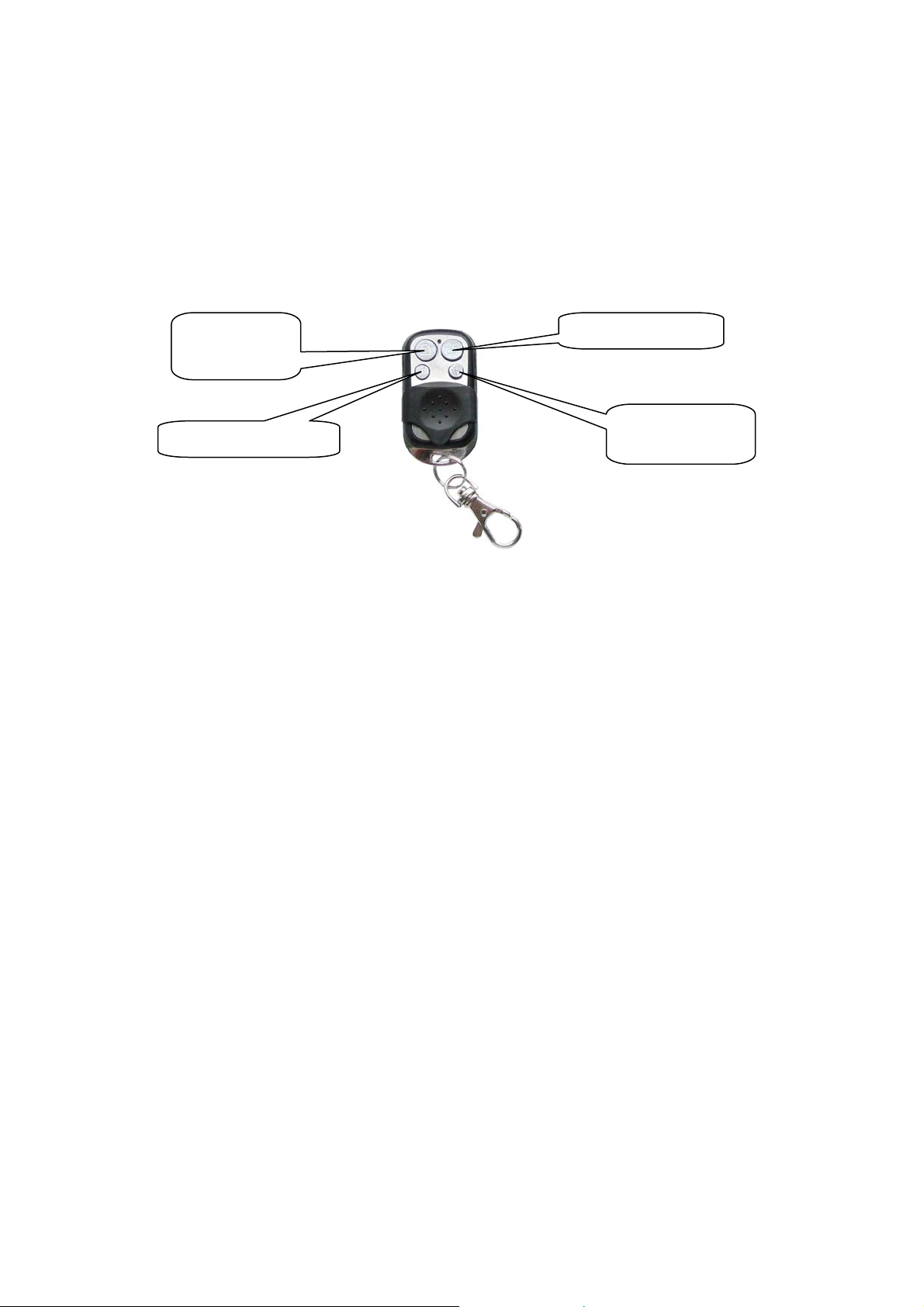

Celková akti v ace: aktivuje alarm pro situaci, kdy není nikdo doma. Všechna čidla jsou aktivní a na hlavní jednotce alarmu bude pom a lu blika t zelená kontrolka. Deaktivace: deaktivuje všechna čidla i hlavní jednotku, na které bude souvisle svítit zelená kontrolka.

Částečná aktivace: aktivuje alarm pro situaci, kdy je někdo doma, tedy vnitřní čidla jsou deaktivována a aktivní zůstávají pouze venkovní čidla. Lidé uvnitř se tak mohou pohodlně pohybovat bez aktivace poplachu, ale kdokoliv kdo by se pokusil do domu proniknout zvenčí, spustí poplach.

Alarm (SOS tlačítko): aktivuje okamžitý nouzový poplach, např. v případě loupežného přepadení za situace, kdy je alarm vypnutý v deaktivovaném režimu. Na hlavní jednotce alarmu bude blikat červená kontrolka a sy stém v y volá poplach, rozešle SMS a vytočí přednastavená čísla.

Jak přidat více senzorů?

K hlavní jednotce alarmu můžete přidat další senzory nebo čidla, jako například bezdrátové dveřní čidla, PIR senzory, detektory plynu a kouře a další.

1) Přidané senzory spolupracují s režimy jak Celková aktivace, tak Částečná aktivace: Když se aktivuje GSM modul, kontrolka LED na přístroji na 20 sekund zčervená. To indikuje, že dochází k procesu

čištění kódu. V této době můžete zapnout další senzory nebo čidla a zablikání červené kontrolky vám potvrdí, že byly s hlavní jednotkou úspěšně spárovány.

Režim kódování skončí automaticky po 20 sekundách a alarm se přepne do pracovního režimu, přičemž LED

kontrolka na něm se nejprve změní ve žlutou a následně v zelenou.

2) Přidání senzorů vnitřní ochranné zóny (čidla v této zóně pracují, když je aktivní režim Celková aktivace; pokud je

alarm v režimu Částečná aktivace, vnitřní čidla nepracují).

Když se aktivuje GSM modul, kontrolka LED na přístroji dočasně zčervená. Stiskněte na jednu sekundu tlačítko

reset. Kontrolka LED nyní na 20 sekund změní barvu na oranžovou. To indikuje, že se alarm nachází v režimu učení

kódů vnitřní ochranné zóny. V této době můžete zapnout další senzory nebo čidla vnitřní ochranné zóny a zablikání červené kontrolky vám potvrdí, že byly s hlavní jednotkou úspěšně spárovány.

Režim kódování skončí automaticky po 20 sekundách a alarm se přepne do pracovního režimu, přičemž LED

kontrolka na něm se nejprve změní na oranžovou (vyhledání GSM sítě) a následně v zelenou.

Poznámka: P okud jsou k hlavní jednotce připojeny čtyři bezdrátové senzory pro zóny 1 až 4, pak nově přidaný senzor bude v alarmu veden jako pátá zóna.

Jak zrušit ztracená čidla?

V případě, že připárovaná čidla jsou ztracena, můžete je z hlavní jednotky alarmu odkódovat tak aby chod alarmu neovlivňovala. Stiskněte a držte stisknuté tlačítko reset a k tomu navíc stiskněte i tlačítko napájení (zapnutí alarmu). Ozve se pípnutí a LED kontrolka se rozbliká jako potvrzení, že reset přístroje byl úspěšný. Všechna registrovaná čidla byla

z hlavní jednotk y alarmu s mazána. Znovu nyní pomocí výše popsaného postupu překódujte pouze ta čidla, která máte k dispozici. Reset systému nijak neovlivní obsah předvolených SMS zpráv.

Základní dodávka obsahuje :

Následující čidla mohou být volitelně dokoupena (volitelné senzory/detektory jsou baleny samostatně, můžete dokoupit dle svých aktuálních potřeb): bezdrátový magnetický senzor pro okno/dveře, bezdrátový PIR snímač,

dálkový ovladač (klíčenka), bezdrátový detektor kouře, bezdrátová venkovní siréna, bezdrátový detektor rozbití skla/vibra cí, bezdrátová k lávesnice pro aktivaci/deaktivaci alarmu, bezdrátová mini siréna, bezdrátový stropní PIR

snímač (čidlo pohybu), bezdrátový PIR snímač (čidlo pohybu) imunní vůči pohybu malých zvířat, bezdrátové SOS tlačítko - více informací na

www.evolve.cz

VYBRANÉ TECHNICKÉ PARAMETRY Statický pro ud: 50mA Napájení: 9V-12V DC Provozní teplota: -20°C ~ +85°C GSM 900/1800 MHz Přijímaný kód: ASK Frekvence: 315/433 MHz Bezdrátový dosah: 100 m Bezdrátové detektory: 16 Drátové detektory: 3

Bezdrátový detektor otevření (dveřní/okenn í kontakt)

Napájení: DC12V (vnitřní 12V baterie) Statický proud: ≤20 mA Přenosový proud: ≤15 mA Přenosová frekvence: 315/433 ± 0,5 MHz

Bezdrátový dosah: ve volném prostoru 80 m Vnitřní vzdálenost: 15 mm Provozní podmínky: teplota –10°C ~ + 40°C/vlhkost ≤ 90% rh

Bezdrátový PIR detektor

Napájení: DC9V (vnitřní 9V baterie) Statický proud: ≤100 mA Přenosový proud: ≤20 mA Přenosová frekvence: 315/433 ± 0,5 MHz Bezdrátový dosah: ve volném prostoru 80 m Detekční rychlost: 0,3 – 3 m/s Detekční vzdálenost: 5 ~ 12m Detekční rozsah: horizontálně 110°, vertikálně 60° Provozní podmínky: teplota –10°C ~ + 40°C / vlhkost ≤ 90% rh

Dálkové ovládání

Napájení: DC12V (vnitřní 12V baterie) Přenosový proud: ≤15mA Přenosová frekvence: 315/433 ± 0,5 MHz Bezdrátový dosah: ve volném prostoru 80 m

Příznaky Příčiny Řešení

Alarm nelze aktivovat přes telefon

1. Nebyl zapojen

2. Od zapojení alarmu ještě neuběhlo 30 sekund

3. Bylo nastavené špatné telefonní číslo

4. Protikusy okenních/dveřních

senzorů byly nainstalovány příliš

daleko od sebe

1. Zapněte alarm

2. Aktivujte jej až po 30 sekundách po zapnutí

3. Nastavte číslo znovu přesně podle návodu

4. Upravte umístění protikusů senzorů

5. Aktivujte PIR

6. Zkontrolujte kód

5. Nebylo aktivováno PIR čidlo

6. Nebyl zkontrolován kód Je n utno použ ívat dálkové ovládání z blízka a kontrolka

svítí slabě Kontrolka dveřních senzorů a

1. Baterie v dálkovém ovladači je

zarezlá

1. Odstraňte rez

2. Vyměňte baterii

2. Bateri e je sla bá

Baterie je slabá Vyměňte baterii

PIR svítí trvale

Vytáčení čísel je pomalé Hlavní jednotka uložila jiná čísla Nastavte čísla znovu přesně podle návodu

Hlavní jednotka nepřijímá

Nebyl zkontrolován kód Zkontrolujte kód

signály ze senzorů a čidel

neumisťujte alarm poblíž zařízení, které mohou emitovat silné elektromagnetické rušení (např. motory,

•

počítače, atd.)

hlavní jednotku alarmu umístěte na skryté místo

•

přístroj musí být mít pevně připojeny všechny kabely a nesmí být zakrytý pro snadný odvod tepla

•

alarm je vyroben pouze pro vnitřní použití

•

PROHLÁŠENÍ O SHODĚ:

Společnost ABACUS Electric s.r.o. tímto prohlašuje, že model EVOLVE Sonix splňuje požadavky norem a předpisů, příslušných pro daný druh zařízení. Kompletní text prohlášení o shodě je k dispozici na www.evolve.cz/ce.

Podpora EVOLVE: soubory ke stažení, nastavení, manuály a další informace týkající se produktů EVOLVE hledejte na

www.evolve.cz

SK _____________________________________________________________________________________________

Bezdrôtový GSM alarm EVOLVE Sonix

návod na pou žit ie

_________________________________________________________________________________________________________________

Rýchla montáž alarmu:

1. Najskô r si pripr a vt e GSM a la rm - viď bod. II Sprievodca inštaláciou (Užívateľský manuál).

2. Hlavnú jednotku alarmu umiestnite na bezpečné miesto, tak aby ste zabránili manipulácii. NEUMIESTŇUJTE ju do

kovovej skrine, kov bráni priechodu rádiového signálu.

3. Senzor na dvere/okno: vložte batériu do časti "A". Magnetický senzor odošle signál centrálnej jednotke ak sa dva diely od seba vzdialia o viac ako 2-3 cm. Namontujte časť „A" na vstupné dvere/okno a časť „B" senzory na rám dverí (okna). Správnosť inštalácie overíte otvorením dverí - červená kontrolka sa rozsvieti.

4. PIR senzor: vložte batériu do PIR senzora. PIR senzor využíva infračervenú technológiu pre detekciu pohybu. Je potrebné zabezpečiť, aby sa v stráženom objekte nepohybovali malé domáce zvieratá (psy, mačky, vtáky a ďalšie). Neumiestňujte senzor tak, aby naň svietilo slnko prípadne zasahovalo na spínané ohrievače (vykurovacie telesá, ohrievače, akumulačné kachle). Umiestnite ho do stráženej miestnosti najlepšie pod strop, tak aby ste zabránili

nežiaducej manipulácii. Dosah PIR senzora je 5 - 12 metrov, šírka záberu horizontálne 110 °/vertikálne 60 °.

5. Pred montážou snímačov si overte či dosah a záber senzorov zodpovedá vašim požiadavkám.

6. Pokračujte nastavením alarmu, tak ako je uvedené v časti 7. Konfigurácia alarmu (Užívateľský manuál).

Sprievodca inštaláciou:

1. Zasunutie SI M karty do alarmu.

Stlačte žltý bod na prístroji špičkou pera alebo iným hrotom. Vysunie sa držiak SIM karty. Vložte do neho SIM a zasuňte ho späť. Uistite sa, že kovové kontakty SIM karty sú smerom nadol. Teraz zatlačte držiak SIM karty späť do prístroja.

Pred vložením SIM karty do alarmu ju použite najprv v normálnom mobilnom telefóne a urobte nasledujúce kroky:

- odstráňte PIN

- vymaže všetky uložené položky, ak SIM karta nejaká obsahuje

2. Pripojenie antény.

Pr iskr utkujte anténu k hlavnej jednotke opatrne. Nenechávajte ju príliš voľnú ani ju neuťahujte príliš pevno!

3. Pripojenie napájania.

Pripojte k hlavnej jednotke alarmu napájací adaptér, ktorý musí mať napätie v rozmedzí 9V - 12V DC a musí poskytovať prúd viac ako 1000 mA. Signálna LED dióda na alarmu na 20 sekúnd začervená. Po túto dobu čaká na pripojenie detektorov k hlavnej jednotke. Po 20 sekundách sa signálna LED rozbliká oranžovo, čo znamená, že hlavná jednotka kontroluje SIM kartu a vyhľadáva GSM sieť. Po ukončení tejto fázy sa signálna LED dióda zmení do pomaly blikajúcej zelenej farby, čo znamená, že do alarmu boli uložené telefónne čísla a prístroj je zapnutý do aktívneho poplachového reži mu. Ak signálna LED dióda zostane svietiť súvislou zelenou farbou bez blikania, znamená to, že telefónne čísla uložené neboli a prístroj je zapnutý bez aktivovaného poplachu. Môžete sa k hlavnej jednotke pripojiť vytočením alebo zaslaním SMS a naprogramovať ju ručným vložením telefónnych čísel.

4. Pripoje ni e si r ény k alarmu.

Pripojte čierny drôt k uzemneniu (GND) a červený drôt k siréne.

5. Pripojenie drôtových senzorov.

Pre pripojenie drôtových senzorov sú k dispozícii tri konektory. Vstupy sú nezávislé a nie sú kódované ako rôzne

zóny. Keď sú senzory aktivované, alarm odošle SMS správu: Wired Activated (1 ~ 3) (drôtový senzor aktivovaný

(číslo senzoru)).

Senzory musia byť typu N0 (v normálnom stave otvorené). Na jeden vstup môže byť použité viac senzorov, ak budú ich kontakty k alarmu pripojené sériovo. Na vstupy alarmu môže byť pripojený ľubovoľný počet drôtových senzorov, ak ich celkový odpor nepresiahne 220

ohmov.

6. Pripojenie spínaných prístrojov (domáce spotrebiče)

K dispozícii sú tri výstupy s otvoreným kolektorom (O1, O2 and O3) a jedno interné relé s možnosťou ovládania telefónom. Interné relé je aktivované, ak sa objaví alarm a môže byť deaktivované/znova aktivované prostredn í ctv om te le fónnych príkazov ale bo SMS správ. Možno ich použiť napríklad na rozsvietenie ext er néh o svietidla.

Pozor!

Kontakty relé sú dimenzované na prúd 6 A, nie je teda možné priamo pripojiť spotrebič nad príkon 1000 W (dôjde k poškodeniu kontaktov). Pripojenie spotrebiča s vyšším príkonom (napr. priamotop) je nutné riešiť pomocou externého stýkača alebo výkonového relé.

Výstupy s otvoreným kolektorom môžu byť použité priamo, ak to zariadenie dovoľuje, alebo môžu riadiť relé. Pripojte antipararelnú diódu k cievke relé. Tieto výstupy môžu byť riadené len telefónnymi príkazmi alebo SMS

správami.

Vysvetlivky ku kabeláži: pre ovládanie domácich spotrebičov

Ovládací box má štyri vodiče:

a. Dva žlté vodiče AC pre pripojenie k domácim spotrebičom. b. GND (uzemnenie), +12V DC vodič pre pripojenie ku zdroji jednosmerného prúdu 12V DC (napájací)

adaptér).

7.Konfigu r ácia alarmu:

Na zadnej strane alarmu sa nachádza 10 prípojných miest s označením:

GND; SIREN; REL AY1; RELAY2; SPEAKER (O3); O2; O1 ; I3 ; I2; I1 I1, I2, I3: 3 konektory pre linkový vstup, každý konektor môže byť prepojený so zemou alebo otvorený pre aktiváciu

poplachu.

O1; O2: 2 výstupné konektory možno ovládať hovormi alebo SMS za účelom nastavenia. Ak sa výstup na týchto konektoroch zvýši, rozsvietia sa kontrolky OUT 1 alebo OUT 2 (amatéri by mali túto funkciu používať s opatrnosťou!). SPEAKER (O3): tento konektor je pre hlasový výstup (reproduktor), pričom jeho druhý koniec pripojte k uzemneniu. Tieto konektory môžu byť riadené telefónnymi príkazmi alebo SMS správami. Keď je táto funkcia k dispozícii,

roz svieti sa kontrol ka OUT 3 na paneli.

RELAY1, REL AY2: Tieto dva konektory sa uzatvoria 3 minúty po nahlásení poplachu. Pomocou nich môžete začať napájanie kamery pri zopnutí alarmu, Funkcia sa dá deaktivovať pomocou príkazu 16#1#alebo kedykoľvek zaslaním SMS alebo vytočením čísla (94#1# alebo 94#0#).

SIRENA: Tento výstup poskytuje signálny tón sirény a treba k nemu sirénu pripojiť, pričom druhý kábel od sirény sa pripája k uzemneniu.

GND: uzemnenie Popis signálnej LED kontrolk y

Svetlo LED kontrolky svieti načerveno 20 sekúnd po zapnutí prístroja, pričom po túto dobu k nemu môžu byť pripájané bezdrôtové senzory. Ak je prekódovanie senzoru úspešné, červená kontrolka zabliká. Po 20 sekundách sa kontrolka rozbliká oranžovo. V tejto dobe vyhľadáva GSM sieť. Ak oranžová neprestáva blikať znamená to, že je chybne vložená SIM karta alebo že je GSM sieť nedostupná alebo jej signál je slabý. Ak kontrolka svieti súvisle zeleno, indikuje to, že na SIM karte nie je uložené žiadne telefónne číslo. Ak je všetko v poriadku, LED kontrolka sa rozbliká zeleno (Celková aktivácia) alebo sa rozbliká rýchlo zeleno (Čiastočná aktivácia) alebo zostane rozsvietená neprerušovanou zelenou farbou (Deaktivácia). Ak dôjde k poplachu, rozbliká sa LED kontrolka na červeno a alarm začne rozosielať SMS a vytáčať čísla.

OUT1/OUT2: ak je výstup O1 alarmu pod napätím (+ 5 V), rozsvieti sa kont rolka OU T 1; Ak je výstup O2 alarmu pod

napätím (+5 V), rozsvieti sa kontrolka OUT 2

SPEAKER: ak je reproduktor v hlavnej jednotke alarmu v prevádzke, bude svietiť kontrolka Output3 čo znamená, že môžete so základňou viesť hovor

RELAY: ak sú zapojené dva výstupy relé na hlavnej jednotke, kontrolka relé sa rozsvieti ALARM: pokiaľ je siréna v prevádzke, svieti zároveň kontrolka sirény MONITOR: ak je aktívna funkcia monitorovania, je rozsvietená aj kontrolka Monitor. STATUS: stav alarmu POWER: napájanie alarmu Ako nastaviť v prístroji telefónne čísla a SMS?

1.Zaslaním správy do alarmu môžete nastaviť 5 skupín telefónnych čísel a sedem druhov SMS. Formát príkazu je vždy:

#kód operácie#obsah#

heslo

Napríklad:

123456#51#13905950001# uloží do alarmu telefónne číslo pre prvú skupinu. 123456#52#13905950002# uloží do alarmu telefónne číslo pre druhú skupinu. 123456#53#13905950003# uloží do alarmu telefónne číslo pre tretiu skupinu. 123456#54#13905950004# uloží do alarmu telefónne číslo pre štvrtú skupinu. 123456#55#13905950005# uloží do alarmu telefónne číslo pre piatu skupinu.

2. K dispozícii je sedem prednastavených druhov SMS, ktoré však môžete zmeniť.

Prvých päť správ je pre nastavenie bezdrôtových detektorov pre zóny 1-5. Šiesta správa je pre bezdrôtové

detektory zón 6-16. Siedma správa je pre drôtové porty I1, I2, I3.

Keď zopne prvý bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (01) (Bezdrôtový senzor

aktivova n ý (0 1 )).

Keď zopne druhý bezdrôtový s enzor, bude odoslaná SMS správa: Wireless Activated (02) (Bezdrôtový senzor

aktivova n ý (0 2 )).

Keď zopne tretej bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (03) (Bezdrôtový senzor

aktivova n ý (0 3 )).

Keď zopne štvrtý bezdrôtový senzor, bu de odoslaná SMS správa: Wireless Activated (04) (Bezdrôtový senzor

aktivova n ý (0 4 )).

Keď zopne piaty bezdrôtový senzor, bude odoslaná SMS správa: Wireless Activated (05) (Bezdrôtový senzor

aktivova n ý (0 5 )).

Keď zopne šiesty až šestnásty bezdrôtový senzor, bu de o dos la n á SMS s práva : Wireless Activated (i); i = 6-16

(Bezdrôtový senzor aktivovaný (i); i = 6-16).

Keď zopne siedmy drôtový senzor, bude odoslaná SMS správa: Wire Activated (i); i = 1-3 Drôtový senzor

aktivovaný (i); i = 1-3, pre porty alarmu 1 až 3.

3. Môžete do alarmu poslať správu pre prepísanie existujúcich siedmich druhov SMS. Každá správa môže mať

maximálne 24 znakov anglickej abecedy.

123456#81#P r edné dver e otv orené # uloží prvú SMS správu , ktorá je odoslaná po zopnutí prvého bezdrôtového detektora. 123456#82#P r ostredné dvere otvorené# uloží druhú SMS správu, ktorá je odoslaná po zopnutí druhého bezdrôtového detektora. 123456#83#Zadné dvere otvorené# uloží tretiu SMS správu, ktorá je odoslaná po zopnutí tretieho bezdrôtového detektora. 123456#84#Predné ok no otvor e né # uloží štvrtú SMS správu, ktorá je odoslaná po zopnutí štvrtého bezdrôtového detektora. 123456#85#Zadn é ok no otvorené# uloží piatu SMS správu, ktorá je odosla n á po zopnu tí piateho bezdrôtového detektora. 123456#86#Prostredné ok no otvor e né # uloží do alarmu šiestu až šestnástu správu, ktorá je odoslaná po zopnutí šiesteho bezdrôtového detektora. 123456#87#Vstup na povalu otvorený# uloží siedmu SMS správu, ktorá je odoslaná po zopnut í drôtového detektora na portoch 1 až 3.

Ako otestovať hlavnú jednotku alarmu?

Keď hlavnú jednotku alarmu zapnete a tá je deaktivovaná, bude na nej súvislo svietiť zelená LED kontrolka.

Pomocou diaľkového ovládača alebo odoslaním SMS správy (123456#1#1#) ju môžete prepnúť do aktivovaného stavu, pričom LED kontrolka začne blikať zeleno.

1. V aktivovanom reži me s blika jú cou zelenou kontrolkou LED prepojte vstu pn é porty (I1, I2, I3) alebo

pripojený drôt odpojte alebo aktivujte ktorýkoľvek bezdrôtový detektor alebo stlačte núdzové tlačidlo na diaľkovom ovládači. Alarm by mal automaticky odoslať SMS správu a vytočiť niektoré z uložených čísel.

2. SMS správa je odoslaná ešte pred vytáčaním telefónneho čísla. Ak bola funkcia SMS deaktivovaná alebo obmedzená, dôjde len k vytočeniu telefónnych čísiel. Pomocou diaľkového ovládača môžete tento proces ukončiť.

3. Keď nastane poplach a dôjde k vytočeniu telefónnych čísel, môžete na hovor priamo odpovedať bez nutnosti zadávania hesla a na diaľku poplach vypnúť alebo prístroj nastaviť. Stlačením 3#1# spustíte sirénu a stlačením 3#0# ju vypnete; stlačením 4#1# môžete odpočúvať čo sa v miestnosti deje a stlačením 4#0# odpočúvanie ukončíte; stlačením 93#1# môžete prostredníctvom alarmu hovoriť na votrelca, pričom stlačením 93#0# túto funkciu vypnete.

4. Keď nastane poplach a dôjde k vytočeniu telefónnych čísel, môžete na hovor priamo odpovedať bez nutnosti

Kód

Funkcia

Kód

Funkcia

1#1#

Aktivácia * (všetky senzory pracujú)

1#2#

Částečná aktivácia (část čidel pracuje)

1#0#

Deaktivácia * (všetky senzory nepracujú)

21#1#

Zapnutie varovného tónu pre aktiváciu vonkajšieho alarmu

21#0#

Vypnutie varovného tónu pre aktiváciu vonkajšieho alarmu

22#1#

Zapnutie varovného tónu pre aktiváciu vnútor ného alarmu

22#0#

Vypnutie varovného tónu pre aktiváciu vnútor ného alarmu

23#1#

Zapnutie varovného tónu pri deaktivácii alarmu

23#0#

Vypnutie varovného tónu pri deaktivácii alarmu

27#(00-99)#

Oneskorenie alarmu (10 sekúnd)

28#(00-99)#

Nastavenie oneskorenia (hodnota: 00-99)

Oneskorenie nemôže byť nastavené pre snímače, ktoré pracujú nepretržite ako napr dymové čidlo alebo SOS tlačidlo

3#1#

Okamžitý zvukový signál

3#0#

Vypnutie zvuku

4#1#

Aktivácia načúvania (tlačidlo telefónu) *

4#0#

Vypnutie naslouchání (tlačítkem telefonu)

11#1#

Aktivácia sirény pri poplachu *

11#0#

Vypnutie sirény pri poplachu

12#1#

Odoslanie SMS pri popla chu *

12#0#

Neodesílání SMS při poplachu

15#1#

Vytočenie čísla pri poplachu *

15#0#

Jen poplach bez vytáčení čísel

16#1#

Deaktivovať zopnutie relé do 3 minút pri poplachu

16#0#*

Aktivovať zopnutie relé do 3 minút pri

poplachu *

30##

Zobraziť stav aktivácie/deaktivácie každej zóny (len pomocou SMS príkazov)

31#--#

Zmeniť heslo. Zadanie nového hesla (1-6 bit ).

38#--#

Aktiváci a alar m u pre zó n u (bez dr ôtové zóny: 1-16; drôtové zóny: 21-23) Poznámka: pre aktiváciu každej zóny

39#--#

Dea ktivácia alarmu pre zónu (b ezdr ô tové zóny: 1-16; drôtové zóny: 21-23) Poznámka: pre deaktiváciu každej zóny

50##

Zobrazenie čísiel prednastavených do hlavnej jednotky alarmu (ovládanie iba cez SMS)

51#--#

Telefónne číslo prvej skupiny (0-15bit)

52#--#

Telefónne číslo druhej skupiny (0-15bit)

53#--#

Telefónne číslo tretej skupiny (0-15bit)

54#--#

Telefónne číslo štvrtej skupiny (0-15bit)

55#--#

Telefónne číslo piatej skupiny (0-15bit)

80##

Zobrazenie prednastavených SMS

81#--#

Správa prve j skupiny (0-24bit)

82#--#

Správa druhej skupiny (0-24bit)

83#--#

Správa tretej skupiny (0-24bit)

84#--#

Správa štvrte j skupiny ( 0 -24bit)

85#--#

Správa piatej s k u pi ny (0 -24bit)

86#--#

Správa šiestej skupiny (0-24bit)

87#--#

Správa siedmej skupiny (0-24bit)

90##

Zobrazenie stavu výstupu

91#1#

Nastavenie výstupu 1 na vysoko

91#0#

Nas tavenie výst upu 1 na nízk o

92#1#

Nastavenie výstupu 2 na vysoko

92#0#

Nas tavenie výst upu 2 na nízk o

93#1#

Povoliť telefónny hovor (výstup 3)

93#0#

Zakázať telefónny hovor (výstup 3)

94#1#

Nastavenie relé na prepojené

94#0#

Nastavenie relé na odpojené

95#1#

Nastaviť poplach pri otvorení vstupe 1

95#0#

Nastaviť poplach ak je vstupná linka 1

uzemnená (GND) *

96#1#

Nastaviť poplach pri otvorení vstupe 2

96#0#

Nastaviť poplach ak je vstupná linka 2

uzemnená (GND ) *

97#1#

Nastaviť poplach pri otvorení vstupe 3

97#0#

Nastaviť poplach ak je vstupná linka 3

uzemnená (GND ) *

zadávania hesla a na diaľku ukončiť vytáčanie ďalších čísel. Stačí len na telefóne stlačiť tlačidlá 1#1# alebo 1#2#, čím prepnete alarm späť do aktivovaného režimu.

5. Keď nastane poplach, môžete, v prípade že ste v blízkosti, vypnúť alarm aj pomocou diaľkového ovládača.

6. Pr ístroj má vnútornú batér iu a v p ríp ad e výpadk u a n á s l edne p ri obnovení napájani a z elektrickej siete pošle správu 'exter n a l power failure' alebo ' e xternal power recovery’.

Ako ovládať hlavnú jednotku alarmu?

• Odoslaním SMS na číslo SIM karty, ktorá je vnútri prístroja

Odošlite do alarmu SMS v tvare: 123456# a za znak # vložt e ni ektorý z ovládacích povelov;

• Vytočte číslo SIM karty, ktorá je vnútri prístroja

Zavolajte na číslo alarmu a zadajte heslo 123456# a za znak # vložte niektorý z ovládacích povelov:

Prehľad ovládacích povelov:

Poznámka:

1. Vo vyššie uvedenej tabuľke znamená symbol '*' štandardné nastavenie

2. U vyššie popísaných telefónnych operácií znamená jedno krátke pípnutie, že zadanie bolo správne, dlhé pípnutie znamená, že veta bola zadaná úspešne a dve krátke pípnutia znamenajú, že zadanie zlyhalo a treba to skúsiť znova.

3. U vyššie popísaných SMS operácií dostanete po odoslaní riadiaceho príkazu potvrdzovaciu správu v niektorej z

Deaktivovať

aktivácia

SOS - alarm

nasledujúcich foriem: DisArm, Sms: ON, Phone: ON, Siren: ON, Center Tel: OFF, Arm Center Tel: OFF, DisArm Center Tel: OFF Podľa toho zistíte aktuálny štatút základňovej jednotky (aktivovaná, deaktivovaná, alarm). Ak je zaslaná SMS skutočným popisom.

4. Pomocou odoslania príkazu si možno overiť aktuálny stav prístroja.

5. Keď dôjde k zlyhaniu externého napájania, alarm odošle pre informáciu SMS správu "P ower changer off" . Po obnovení externého napájania, alarm odošle pre informáciu SMS správu "Power changer on".

Ako používať ovládač?

Aktivovať alarm

Čiastočná

Diaľkový ovládač obsahuje štyri tlačidlá:

Celková akti v ácia: aktivuje alarm pre situáciu, keď nie je nikto doma. Všetky snímače sú aktívne a na hlavnej jednotke alarmu bude pomaly blikať zelená kontrolka.

Čiastočná aktivácia: aktivuje alarm pre situáciu, keď je niekto doma, teda vnútorné snímače sú deaktivované a aktívne zostávaj ú iba vonkajšie senzory. Ľudia vo vnútri sa tak môžu pohodlne pohybovať bez aktivácie poplachu, ale ktokoľvek kto by sa pokúsil do domu preniknúť zvonka, spustí poplach.

Deaktivácia: deaktivuje všetky senzory aj hlavnú jednotku, na ktorej bude súvislo svietiť zelená kontrolka. Alarm: aktivuje okamžitý núdzový poplach, napríklad v prípade lúpežného prepadnutia za situácie, keď je alarm

vypnutý v deaktivovanom režime. Na hlavnej jednotke alarmu bude blikať červená kontrolka a systém vyvolá poplach, rozošle SMS a vytočí prednastavené čísla.

Ako pridať viac senzorov?

K hlavnej jednotke alarmu môžete pridať ďalšie senzory ako napríklad bezdrôtové dverové senzory, PIR senzory, detektory plynu a dymu a ďalšie.

1) Pridané senzory spolupracujú s režimami ako Celková akti v ácia, tak aj Čiastočná aktivácia:

Keď sa aktivuje GSM modul, kontrolka LED na prístroji na 20 sekúnd začervená. To indikuje, že dochádza k procesu

čistenia kódu. V tejto dobe môžete zapnúť ďalšie senzory a zablikanie červenej kontrolky vám potvrdí, že boli s

hlavnou jednotkou úspešne spárované.

Režim kódovania skončí automaticky po 20 sekundách a alarm sa prepne do pracovného režimu, pričom LED

kontrolka na ňom sa najprv zmení na žltú a potom na zelenú.

2) P rid anie senzorov vnútornej ochrannej z ón y ( senz or y v tejto zóne pracujú, keď je aktívny režim Celková aktivácia; ak je alarm v režime Čiastočná aktivácia, vnútorné senzory nepracujú).

Keď sa aktivuje GSM modul, kontrolka LED na prístroji dočasne začervená. Stlačte na jednu sekundu tlačidlo reset.

Kon tr ol k a LED teraz na 20 sekúnd zmení farbu na oranžovú. To indikuje, že sa alarm nachádza v režime učenia kódov vnútornej ochrannej zóny. V tejto dobe môžete zapnúť ďalšie senzory vnútornej ochrannej zóny a zablikanie červenej kontrolky vám potvrdí, že boli s hlavnou jednotko u úspešne spár o vané.

Režim kódovania skončí automaticky po 20 sekundách a alarm sa prepne do pracovného režimu, pričom LED

kontrolka na ňom sa najprv zmení na oranžovú (vyhľadanie GSM siete) a následne na zelenú.

Poznámka: Ak sú k hlavnej jednotke pripojené štyri bezdrôtové senzory pre zóny 1 až 4, potom novo pridaný senzor bude v alarme ve dený ako pi a ta zóna

Ako zrušiť stratené senzory?

V prípade, že pripárované snímače sú stratené, môžete ich z hlavnej jednotky alarmu odkódovať, tak aby chod

alarmu neovplyvňovali.

Stlačte a držte stlačené tlačidlo reset a spolu s ním stlačte aj tlačidlo napájania (zapnutie alarmu). Ozve sa

pípnutie a LED kontrolka sa rozbliká ako potvrdenie, že reset prístroja bol úspešný. Všetky registrované snímače boli

z hlavnej jednotky alarmu vymazané. Znovu teraz pomocou vyššie popísaného postupu prekódujte iba tie senzory, ktoré máte k dispozícii. Reset systému nijako neovplyvní obsah predvolených SMS správ.

1 ks - hlavnú (riadiacu) jednotku alarmu

1 ks - anténu

1 ks - be zdrôtový PIR detektor

1 ks - drôtovú mini sirénu 110dB/0,3 m

1 ks - bezdrôtový dverný senzor (senzor otvorenia)

1 ks - napájací adaptér so zálohovaním

4 ks - diaľkový ovládač

1 ks - návod na zapojenie/užívateľskú príručku

Základná dodávka obsahuje:

Voliteľné senzory/detektory sú balené samostatne. K dispozícii sú diaľkové ovládače, bezdrôtové PIR, bezdrôtové senzory otvorenia, bezdrôtová plynové senzory, bezdrôtové dymové senzory, núdzové tlačidlá, kolky a ďalšie, ktoré môžete dokúpiť podľa svojich aktuálnych potrieb. Viacej na www.evolve.cz

VYBRANÉ TECHNICKÉ PARAMETRE Statický prú d: 50m A Napájanie: 9V-12V DC Prevádzková teplota: -20°C ~ +85°C GSM 900/1800 MHz Pr ijímaný kód: ASK Frekvencie: 315/433 MHz Bezdrôtový dos ah: 1 00 m Bezdrôtové detektory: 16 Drôtové detektory: 3

Bezdrôtový detektor otvorenia (dverný/okenný kontakt)

Napájanie: DC12V (vnútorná 12V batéria) Statický prúd: ≤20 mA Prenosový prúd: ≤15 mA Prenosová frekvencia: 315/433 ± 0,5 MHz

Bezdrôtový dosah: vo voľnom priestore 80 m Vnútorná vzdialenosť: 15 mm Prevádzkové podmienky: teplota –10°C ~ + 40°C/vlhkosť ≤ 90% rh

Bezdrôtový PIR detektor

Napájanie: DC9V (vnútorná 9V batéria) Statický prúd: ≤100 mA Prenosový prúd: ≤20 mA Prenosová frekvencia: 315/433 ± 0,5 MHz Bezdrôtový dosah: vo voľnom priestore 80 m Detekčná rýchlosť: 0,3 – 3 m/s Detekčná vzdialenosť: 5 ~ 12m Detekčný rozsah: horizontálne 110°, vertikálne 60° Prevádzkové podmienky: teplota –10°C ~ + 40°C/vlhkosť ≤ 90% rh

Diaľkové ovládanie

Napájanie: DC12V (vnútorná 12V batéria) Prenosový prúd: ≤15mA Prenosová frekvencia: 315/433±0.5 MHz Bezdrôtový dosah: vo voľnom priestore 80 m

VYHLÁSENIE O SÚLADE:

Spoločnosť ABACUS Electric s.r.o. týmto vyhlasuje, že model EVOLVE Sonix spĺňa požiadavky noriem a predpisov, dôležitých pre daný druh zariadenia. Kompletný text vyhlás e nia o zhode je k dispozícii na www.evolve.cz/ce

Podpora EVOLVE:

súbory ku stiahnutiu, nastavenie, manuály a ďalšie informácie týkajúce sa produktov EVOLVE hľadajte na

Všetky práva vyhradené.

Vzhľad a špecifikácie môžu byť zmenené bez predchádzajúceho upozornenia. Tlačové chyby vyhradené.

PL _____________________________________________________________________________________________

Bezprzewodowy GSM alarm EVOLVE Son ix

instrukcja obsługi

_________________________________________________________________________________________________________________

Szybki montaż alarmu

1. Najpierw należy przygotować alarm GSM - patrz punkt. II Przewodnik po instalacji (Instrukcja obsługi).

2. Jednostkę bazową alarmu należy umieścić w bezpiecznym miejscu, w którym nie będzie narażona na uszkodzenia. NIE WOLNO jej umieszczać w metalowej obudowie, ponieważ metal uniemożliwia odbieranie sygnału radiowego.

3. Czujnik na drzwi/okno: należy włożyć baterie do części „A“. Czujnik magnetyczny wyśle sygnał do jednostki bazowej jeśli dwie części oddalą się od siebie o więcej niż 2-3 cm. Należy zamont wejściowe/okno a część „B“ czujnika na ramę (futrynę) drzwi. Poprawność instalacji należy sprawdzić poprzez

otworzenie drzwi - powinna się wtedy rozświecić czerwona kontrolka.

4. Czujnik PIR - należy włożyć baterie do czujnika PIR. Czujnik PIR wykorzystuje technologię podczrwieni do

wykrywania ruchu. Koniecznym jest zabezpieczenie chronionego obiektu tak, by nie mogły się po nim poruszać małe zwierzęta (psy, koty, ptaki i inne) Nie wolno umieszczać czujnika w miejscu gdzie by świeciło na niego słońce lub gdzie był miał kontakt z urządzeniami grzewczymi ( kominki, kaloryfery, grzejniki itp). Należy umieścić go w chronionym obiekcie najlepiej pod sufitem, abu uniemożliwić przypadkowe uszkodzenie lub przesunięcie czujnika. Zasięg czujnika PIR to 5 - 12 metrów, szerokość pola horyzontalnie 110°/wertykalnie 60°.

5. Przed montażem czujników należy sprawdzić czy odpowiedni jest zasięg czujników.

6. Należy kontynuować ustawianie alarmu, zgodnie z opisem w części 7. Konfiguracja alarmu (Instrukcja obsługi).

Instrukcja in s talacji:

1. Wkładanie karty SIM do alarmu.

Należy nacisnąć żółty punkt na urządzeniu czubkiem długopisu lub innym ostro zakończonym narzędziem. Wysunie się wtedy uchwyt karty SIM. Należy włożyć do niego kartę SIM. Należy upewnić się, że metalowe kontakty na karcie SIM są skierowane w dół. Teraz można uchwyt karty wsunąć z powrotem do urządzenia. Przed włożeniem karty SIM do alarmu należy jej najpierw użyć w zwykłym telefonie komórkowym i wykonać następujące czynności:

- usunąć kod PIN

- usunąć wszystkie numery telefonów, o ile jakieś zostały na karcie zapisane

2. Podłączenie anteny.

Należy delikatnie przykręcić antenę do głównej bazy. Nie powinna być przykręcona ani zbyt luźno ani zbyt mocno!

ować część „A“ na drzwi

3. Podłączenie zasilania.

Należy podłączyć do bazy centralnej zasilacz, który musi mieć napięcie w przedziale 9V - 12V DC i musi dostarczać prąd ponad 1000 mA. Dioda LED sygnału zaświeci się na 20 sek na czerwono. Do tego momentu trzeba poczekać z podłączaniem detektorów do bazy. Po 2 0 sekundach dioda LED zacznie migać na pomarańczowo co oznacza, że baza kontroluje kartę SIM i wyszukuje sieć GSM. Po zakończeniu tej czynności dioda LED zacznie wolno migać na zielono, co będzie oznaczało, że w alarmie zostały zapisane numery telefonów i urządzenie jest włączone w trybie aktywnego alarmu. Jeśli dioda LED będzie świeciła się ciągłym zielonym światłem bez migania, oznacza to, że numery telefonów nie zostały zapisane i urządzenie jest włączone, ale bez aktywnego trybu alarmu. Można alarm podłączyć do bazy głównej poprzez zadzwonienie lub wysłanie wiadomości SMS i zaprogramować ją ręcznym wpisaniem numerów telefonów.

4. Podłączenie syreny alarmowej.

Należy podłączyć czarny kabel do uziemienia (GND) i czerwony kabel do syreny.

5. Podłączenie czujnik ów prze wod o wy ch.

Do dyspozycji trzy łączniki do podłączenia czujników przewodowych. Wejścia są niezależne i nie są zakodowane jako różne strefy. Kiedy czujniki są aktywne, alarm wyśle wiadomość SMS: Wired Activated(1~3) (czujnik

przewodowy został aktywowany (num e r c zujn ika)).

Czujniki muszą być typu N0 (otwarte w normalnym stanie).

Do jednego wejścia może być podłączonych więcej czujników, o ile zostaną do alarmu podłaczone szeregowo. Do wejścia alarmu może być podłaczona dowolna ilość przewodowych czujników, o ile ich całkowity opór nie

przek r oczy 220 omów.

6. Podłączenie przełącznika urządzeń (sprzętu domowego)

Do dyspozycji są trzy wyjścia z otwartym kolektorem（O1,O2 i O3) i jeden przekaźnik wewnętrzny z możliwością sterowania poprzez telefon. Przekażnik wewnętrzny aktywuje się przy włączonym alarmie i może być

włączany/wyłączany za pomocą poleceń z telefonu lub wiadomości SMS.

Można go użyć na przykład do włączenia oświetlenia.

Wyjścia z otwartym kolektorem mogą być podłączone bezpośrednio, o ile urządzenie na to pozwala, lub poprzez przekaźnik. Należy podłączyć diodę do cewki przełącznika. Te wyjścia mogą sterowane tylko poprzez polecenia telefoniczne lub wiadomości SMS.

Wyjaśnienia do okablowania: do sterowania sprzętem domowym

Box sterujący ma cztery przewody:

c. Dwa żółte przewody AC do podłączenia sprzętów domowych. d. GND (uziemienie), +12V przewód DC do podłączenia do zasilacza prądu stałego 12V DC.

7. Konfiguracja alarmu:

W tyłnej części alarmu znajduje się 10 węzłów oznaczonych:

GND; SIREN; RELAY1; RELA Y2; SPEAKER(O3); O2; O1; I3; I2; I1 I1, I2, I3: 3 łączniki pod wejście liniowe, każdy łącznik może być uziemiony lub pozostawiony do aktywacji alarmu. O1; O2: 2 wyjściowe łączniki, którymi można sterować za pomocą połączeń telefonicznych lub wiadomości SMS po

ustawieniu takiej możliwości. Jeśli zwiększy się moc wyjściowa tych łączników to rozświecą się kontrolki OUT 1 lub OUT 2 (amatorzy powinni bardzo ostrożnie używać tych funkcji!).

SPEAKER(O3): ten łącznik jest do wyjścia głosowego (głośnik), jednocześnie jego drugi koniec należy podłączyć do uziemienia. Tymi łącznikami można sterować za pomocą połączeń telefonicznych lub wiadomości SMS. Jeśli ta funkcja jest do dy s poz ycji to zaświeci się kontrolka OUT 3 na panelu. RELAY1, RELAY2: Te dwa łączniki uaktywniają się do 3 minuty po włączeniu się alarmu. Z ich pomocą można włączyć kamerę podglądu. Funkcję tą można wyłączyć za pomocą polecenia 16#1# lub kiedykolwiek wysyłając SMS lub wybierając numer (94#1#

SYRENA: To wyjście umożliwia podłączenie syreny alarmowej, przy czym drugi koniec kabla należy uziemić. . GND: uziemienie

Światło diody LED świeci się na czerwono 20 sekund po włączeniu urządzenia i w tym czasie można podłączać czujniki bezprzewodowe. Jeśli przekodowanie czujnika jest prawidłowe to czerwona dioda zamiga. Po 20 sekundach dioda zacznie migać na pomarańczowo. W tym czasie wyszukiwana jest sieć GSM. Jeśli dioda nie przestaje migać na pomarańczowo oznacza to, że wadliwie została włożona karta SIM albo, że sieć GSM jest niedostępna lub jej sygnał jest bardzo słaby. Jeśli dioda świeci ciągłym światłem zielonym oznacza to, że na karcie SIM nie został zapisany żaden numer telefonu. Jeśli wszystko jest w porządku to dioda LED miga wolno na zielono (Całkowita aktywacja miga na zielono (Częściowa aktywacja włączenia się alarmu, dioda LED zacznie migać na czerwono a alarm zacznie

z zap isanymi n u merami te lefonów.

lub 94#0# ).

) lub szybko

) lub świeci na zielono światłem ciągłym (Wyłączono). Jeśli dojdzie do

wysyłać wiadomości SMS i łączyć się

OUT1/OUT2: jeśli wyjście O1 alarmu jest pod napięciem (+5V), zaświeci się kontrolka OUT 1; Jeśli wyjście O2 alarmu jest pod napięciem (+5V), zaświeci się kontrolka OUT 2 SPEAKER: jeśli głośnik jest podłączony do jednostki głównej alarmu to będzie się świecić kontrolka Output3. Oznacza to, że można przeprowadzać rozmowy z bazą

RELAY: kontrolka świeci się gdy podłączone są dwa wyjścia przełącznika do jednostki głównej ALARM: jeśli syrena alarmowa jest podłączona, to świeci się kontrolka syreny alarmowej MONITOR: jeśli aktywna jest funkcja monitorowania, to świeci się kontrolka Monitor. STATUS: stan alarmu POWER: zasilanie alarmu

Jak zapisać w urządzeniu numery do połączeń telefonicznych i widomości SMS?

1.Wysyłając wiadomość do alarmu można ustawić 5 grup numerów telefonów i siedem rodzai wiadomości SMS. Format polecenia jest zawsze: hasło#kod operacji#treść#

Przykład: 123456#51#13905950001# zapisze w alarmie numer telefonu do pierwszej grupy. 123456#52#13905950002# zapisze w alarmie numer telefonu do drugiej grupy. 123456#53#13905950003# zapisze w alarmie numer telefonu do trzeciej grupy. 123456#54#13905950004# zapisze w alarmie numer telefonu do czwartej grupy. 123456#55#13905950005# zapisze w alarmie numer telefonu do piątej grupy.

2.Do dyspozycji jest siedem rodzai wcześniej zapisanych wiadomości SMS, które jednak można zmieniać.

Pierwszych pięć wiadomości jest przeznaczonych do ustawień bezprzewodowych detektorów dla stref 1-5. Szósta wiadomość jest przeznaczona dla bezprzewodowych detektorów strefy 6-16. Siódma wiadomość jest

przeznaczo na dla przewodowych portó w I1, I2, I3.

Kod

Funkcja

Kod

Funkcja

Kiedy zostanie uruchomiony pierwszy detektor bezprzewodowy to zostanie wysłana wiadomość o treści:

Wireless Activated (01) (Włączono bezprzewodowy czujnik (01)).

Kiedy zostanie uruchomiony drugi detektor bezprzewodowy to zostanie wysłana wiadomość o treści: Wireless

Activated (02) (Włączono bezprzewodowy czujnik (02)).

Kiedy zostanie uruchomiony trzeci detektor bezprzewodowy to zostanie wysłana wiadomość o treści: Wireless

Activated (03) (Włączono bezprzewodowy czujnik (03)).

Kiedy zostanie uruchomiony czwarty detektor bezprzewodowy to zostanie wysłana wiadomość o treści:

Wireless Activated (04) (Włączono bezprzewodowy czujnik (04)) .

Kiedy zostanie uruchomiony piąty detektor bezprzewodowy to zostanie wysłana wiadomość o treści: Wireless

Activated (05) (Włączono bezprzewodowy czujnik (05)).

Kiedy zostanie uru ch omi ony d e tek tor bezprzew od owy od szósteg o d o s z estastego to zostanie wysłana wiadomość

o treści: Wireless Activated (i); i=6-16 (Włączono bezprzewodowy czujnik (i); i=6-16).

Kiedy zostanie uruchomiony siódmy czujnik przewodowy to zostanie wysłana wiadomość o treści: Wire Activated

(i); i=1-3 Włączony czujnik przewodowy (i); i=1-3, dla portów alarmu o d 1 do 3.

3.Można wysłać do alarmu wiadomość by zmienić treść opisanych siedmiu wiadomości SMS. Każda wiadomość może się składać z maksymalnie 24 znaków według angielskiego alfabetu. 123456#81#Frontowe drzwi otwarte# zostanie zapisana pierwsza wiadomość SMS, która będzie wysyłana w przypadku uruchomienia pierwszego detektora bezprzewodowego. 123456#82#Srodkowe drzwi otwarte# zostanie zapisana druga wiadomość SMS, która będzie wysyłana w przypadku uruchomienia drugiego detektora bezprzewodowego. 123456#83#Tylnie drzwi otwarte# zostanie zapisana trzecia wiadomość SMS, która będzie wysyłana w przypadku uruchomienia trzeciego detektora bezprzewodowego. 123456#84#Frontowe okno otwarte# zostanie zapisana czwarta wiadomość SMS, która będzie wysyłana w przypadku uruchomienia czwartego detektora bezprzewodowego. 123456#85#Tylne okno otwarte# zostanie zapisana piąta wiadomość SMS, która będzie wysyłana w przypadku uruchomienia piątego detektora bezprzewodowego. 123456#86#Srodkowe okno otwarte# zostanie zapisana wiadomość SMS od szóstej do szesnastej, która będzie wysyłana w przypadku uruchomienia szóstego detektora bezprzewodowego. 123456#87#Glowna brama otwarta# zostanie zapisana siódma wiadomość SMS, która będzie wysyłana w przypadku uruchomienia detektora przewodowego na porta ch od 1 do 3. .

Jak przetestować główną jednostkę alarmu?

W przypadku gdy uruchomi się główną jednostkę alarmu, ale ta nie jest jeszcze aktywna, to będzie na niej dioda LED

świeciła się c

iągłym kolorem zielonym. Za pomocą pilota zdalnego sterowania lub poprzez wysłanie wiadomości

SMS (123456#1#1#) można ją aktywować a wtedy dioda LED zacznie migać na zielono.

7. W trybie aktywnym z migającą diodą LED na zielono należy przełączyć porty wejściowe (I1, I2, I3) lub

odłączyć podłączony przewód lub włączyć którykolwiek detektor bezprzewodowy lub nacisnąć przycisk alarmowy na pilocie zdalnego sterowania. Alarm powinien automatycznie wysłać wiadomość SMS i połączyć się z którymś z wcześniej zapisanych numerów.

8. Wiadomość SMS powinna zostać wysłana jeszcze przed połączeniem z numerem telefonu. W przypadku gdy

funkcja powiadamiania SMS nie została uruchomiona lub została ograniczona, może powstać sytuacja, że alarm tylko połączy się z j edny m z zapisanyc

h numerów bez wysyłania wiadomości SMS. Za pomocą pilota

zdalnego sterowania można ten proces zakończyć.

9. Kiedy alarm zostanie uruchomiony i dojdzie do połączenia z numerem telefonu, to można na to połączenie odpowiedzieć bezpośrednio bez podawania hasła i zdalnie alarm wyłączyć lub zmienić ustawienia urządzenia. Naciskając 3#1# uruchamia się syrenę alarmową a naciskając 3#0# wyłącza się ją. Naciskając 4#1# można słuchać co się dzieje w pomieszczeniu a naciskając 4#0# wyłączyć posłuch. Naciskając 93#1# można za pomocą alarmu mówić do włamywacza a naciskając 93#0# wyłącza się tę funkcję.

10. W przypadku, gdy alarm zostanie uruchomiony i dojdzie do połączenia z zapisanym numerem telefonu, można odpowiedzieć na to połączenie bez konieczności podawania hasła oraz można zdalnie wyłączyć funkcję łączenia się z kolejnymi numerami. Wystarczy na telefonie nacisnąć przyciski 1#1# lub 1#2#, co spowoduje przełaczenie alarmu z powrotem do trybu gotowości.

11. W przypadku, gdy alarm zostanie uruchomiony to można go wyłączyć zdalnie pilotem, jeśli się jest w pobliżu.

12. Urządzenie posiada swoją własną baterię i przy wyłaczeniu zasilania zewnętrznego i ponownym jego włączeniu zostanie wysłana wiadomość ‘external power failure’ nebo ‘external power recovery’.

Jak sterować główną jednostką alarmu?

1. Wysłaniem wiadomości SMS na numer karty SIM, która jest umieszczona wewnątrz urządzenia. Wysyłana wiadomość powinna być w formacie: 123456# a po znaku # należy wpisać jedno z poleceń sterujących;

2. Należy wybrać numer karty SIM karty, która jest umieszczona w środu urządzenia. Należy zadzwonić na numer alarmu i podać hasło 123456# a po znaku # wpisać jedno z poleceń sterujących:

Przegląd poleceń sterujących:

1#1#

Pełna aktywacja* (wszystkie czujniki pracują)

1#2#

Częściowa aktywacja (część czujników

pracuje)

1#0#

Wyłączenie* (wszystkie czujniki są wyłączone)

21#1#

Włączenie sygnału ostrzegawczego przy uruchomieniu alarmu zewnętrznego

21#0#

Wyłączenie sygnału ostrzegawczego przy uruchomieniu alarmu zenętrznego

22#1#

Włączenie sygnału ostrzegawczego przy uruchomieniu alarmu wewnętrznego

22#0#

Wyłączenie sygnału ostrzegawczego przy uruchomieniu alarmu wewnętrznego

23#1#

Włączenie sygnału ostrzegawczego przy wyłączeniu alarmu

23#0#

Wyłączenie sygnału ostrzegawczego przy wyłączeniu alarmu

27#(00-99)#

Opóźnienie alarmu (10 sekund)

28#(00-99)#

Ustawienia opóźnienia (Wartości: 00-99)

Opóźnienie nie może być ustawione dla czujników pracujących nieustająco np. czujnika dymu czy przycisku SOS

3#1#

Natychmiastowy sygnał dźwiękowy

3#0#

Wyłączenie dźwięku

4#1#

Włączenie nasłuchu (przyciskiem

telefonu)*

4#0#

Wyłączenie nasłuchu (przyciskiem

telefonu)

11#1#

Włączenie syreny przy alarmie *

11#0#

Wyłączenie syreny przy alarmie

12#1#

Wysyłanie SMS przy alarmie *

12#0#

Nie wysyłanie SMS przy alarmie

15#1#

Połączenie z numerem przy alarmie *

15#0#

Tylko alarm bez połączenia z numerem

16#1#

Wyłączyć przełącznik w 3 min od włączenia się alarmu

16#0#*

Włączyć przełącznik do 3 min od włączenia się alarmu*

30##

Pokazywanie stanu aktywacji/wyłączenia każdej strefy (tylko za pomocą poleceń SMS)

31#--#

Zmiana hasła. Podanie nowego hasła (1-6 bit).

38#--#

Aktywacja alarmu dla strefy (bezprzewodowej strefy: 1-16; przewodowej strefy: 21-23) Uwaga: osobno do aktywacji każdej ze stref

39#--#

Wyłączenie alarmu dla strefy (bezprzewodowe strefy: 1-16; przewodowe strefy: 21-23) Uwaga: osobno do wyłączenia każdej ze stref

50##

Pokazanie numerów wpisanych do jednostki głównej alarmu (sterowanie tylko za pomocą SMS)

51#--#

Numer telefoniczny pierwszej grupy (0-15bit)

52#--#

Numer telefoniczny drugiej grupy (0-15bit)

53#--#

Numer telefoniczny trzeciej grupy (0-15bit)

54#--#

Numer telefoniczny czwartej grupy (0-15bit)

55#--#

Numer telefoniczny piątej grupy (0-15bit)

80##

Pokazanie zapisanych odbiorców wiadomości SMS

81#--#

Wiadomości do pierwszej grupy (0-24bit)

82#--#

Wiadomości do drugiej grupy (0-24bit)

83#--#

Wiadomości do trzeciej grupy (0-24bit)

84#--#

Wiadomości do czwartej grupy (0-24bit)

85#--#

Wiadomości do piątej grupy (0-24bit)

86#--#

Wiadomości do szóstej grupy (0-24bit)

87#--#

Wiadomości do siódmej grupy (0-24bit)

90##

Pokazanie stanu wyjścia

91#1#

Ustawienie wyjścia 1 na wysoko

91#0#

Ustawienie wyjścia 1 na nisko

92#1#

Ustawienie wyjścia 2 na wysoko

92#0#

Ustawienie wyjścia 2 na nisko

93#1#

Zgoda na rozmowę telefoniczną (wyjście 3)

93#0#

Odmowa zgody na rozmowę telefoniczną (wyjście 3)

94#1#

Ustawienie przełącznika na włączony

94#0#

Ustawienie przełącznika na wyłączony

95#1#

Ustawienie alarmu przy otworzeniu wejścia 1

95#0#

Ustawienie alarmu jeśli linia wejściowa 1

jest uziemiona (Gnd)*

96#1#

Ustawienie alarmu przy otworzeniu wejścia 2

96#0#

Ustawienie alarmu jeśli linia wejściowa 2

jest uziemiona (Gnd)*

97#1#

Ustawienie alarmu przy otworzeniu wejścia 3

97#0#

Ustawienie alarmu jeśli linia wejściowa 3

jest uziemiona (Gnd)*

Uwaga:

1. W powyższej tabelce symbol ‘ * ’ oznacza standardowe ustawienie.

2. Przy powyżej opisanych operacjach telefonicznych jeden krótki sygnał oznacza, że polecenie było podane

poprawnie, długi sygnał oznacza, że zdanie zostało wpisane poprawnie a dwa krótkie sygnały oznaczają, ze polecenie nie zostało poprawnie wykonane i należy spróbować ponownie.

3. Przy wyżej opisanych operacjach SMS po wysłaniu polecenia sterującego powinno przyjść potwierdzenie w jednej

z następujących form:

DisArm, Sms:ON, Phone:ON,Siren:ON, Center Tel:OFF , Arm Center Tel:OFF, DisArm Center Tel:OFF Według tego można sprawdzić aktualny stan podstawowej jednostki (aktywna, wyłączona, alarm).

4. Za pomocą odesłania polecenia można sprawdzić aktualny stan urządzenia.

5.Gdy dojdzie do odłączenia zasilania zewnętrznego, alarm wyśle informacyjnie wiadomość SMS “ Pow e r c ha ng er

off”. Po ponownym podłączeniu zasilania zewnętrznego, alarm wyśle informacyjnie wiadomość SMS “Power changer on”.

Jak korzystać z pilota?

1 szt - główną (sterującą) jednostkę alarmu

1 szt - antena

1 szt - bezprzewodowy detektor PIR

1 szt – przew. mini syrena alarmowa 110dB/0,3m

1 szt - bezprzewodowy czujnik drzwiowy (czujnik otwarcia)

1 szt - zasilacz

4 szt - pilot zdalnego sterowania

1 szt – instruk. podłączenia/instrukcja użytkownika

Częściowa aktywacja

SOS alarm

Całkowita

aktywacja

Deaktywacja

Pilot zdalne g o ster owania zawiera cztery przycisk i:

Całkowita aktywacja włącza alarm w sytuacji, gdy nikogo nie ma w domu. Wszystkie czujniki są wtedy aktywne a na jednostce głównej będzie wolno migała na zielono dioda. Częściowa aktywacja włącza alrm w sytuacji, kiedy ktoś jest w domu a więc czujniki wewnętrzne są wyłączone a aktywne są tylko czujniki zewnętrzne. Można bez problemu poruszać się po domu bez włączania alarmu, ale gdyby ktoś z zewnątrz próbował dostać się do domu to zostanie uruchomiony alarm. Wyłączyć wyłączenie wszystkich czujników i jednostki głównej, na której będzie się świeciła dioda LED ciągłym zielonym światłem. Alarm włączenie natychmiatowe alarmu, na przykład w przypadku włamania gdy alarm jest w trybie wyłączonym. Na jednostce głównej alarmu będzie na czerwono migać kontrolka a system uruchomi alarm, wyśle SMS i połączy się

z zap isanymi n u merami te lefonicznym i.

Jak dodać więcej czujników?

Do je dno stki głównej można dodać kolejne czujniki lub detektory, na przykład bezprzewodowe czujniki drzwiowe, czujnki PIR, detektory gazu i dymu i inne.

1) Dodane czujniki współpracują z trybami Całkowita aktywacja, lub Częściowa aktywacja: Kiedy aktywny jest moduł GSM, dioda LED na urządzeniu na ok 20 sek rozświeci się na czerwono. To oznacza, że

trwa proces czyszczenia kodu. W tym czasie można podłączyć kolejne czujniki lub detektory a zamiganie czerwonej diody zasygnalizuje, że były one poprawnie połączone z jednostkę główną.

Tryb kodowania zakończy się automatycznie po 20 sekundach a alarm się przełączy do trybu pracy, jednocześnie

dioda LED najpierw zmieni kolor na żółty a potem na zielony.

2) Dodanie czujników do strefy wewnętrznej (czujniki w tej strefie pracują jeśli aktywny jest tryb Całkowita

aktywacja , jeśli włączony jest tryb Częściowa aktywacja to czujniki w strefie wewnętrznej są wyłączone).

Kiedy włącza się moduł GSM to dioda LED na urządzeniu czasowo zmieni kolor na czerwony. Należy nacisnąć na

jedną sekundę przycisk reset. Dioda LED wtedy na 20 sekund zmieni kolor na pomarańczowy. Oznacza to, że alarm znajduje się w trybie uczenia się kodów wewnętrznej strefy ochronnej. W tym czasie można podłączyć kolejne czujniki lub detektory a zamiganie czerwonej diody zasygnalizuje, że były one poprawnie połączone z jednostkę główną.

Tryb kodowania zakończy się automatycznie po 20 sekundach a alarm przełączy się do trybu pracy. Jednocześnie

dioda LED najpierw zmieni kolor na pomarańczowy ( wyszukiwanie sieci GSM) a następnie na kolor zielony. Uwaga: Jeśli do jednostyki głównej podłączone są cztery czujniki bezprzewodowe dla stref od 1 do 4, to nowy dodany

czujnik będzie traktowany jako piąta strefa.

VIII. Jak usunąć uszkodzone czujniki?

W przypadku, gdy podłączony czujnik jest uszkodzony to należy go odkodować w jednostce głównej tak, by nie

zakłócał pracy całego alarmu.

Należy nacisnąć i przytrzymać przycisk reset a dodatkowo nacisnąć i przycisk zasilania (włączenie alarmu).

Rozlegnie się sygnał a dioda LED zacznie migać jako potwierdzenie, że reset urządzenia powiódł się. Wszystkie czujniki zostały usunięte z jednostki głównej. Teraz należy wszystkie odpowiednie czujniki ponownie podłączyć do jednostki głównej, według opisanego powyżej sposobu. Reset systemu nie ma wpływu na treść zapisanych wcześniej wiadomości SMS.

Podstawowe opakowanie zawiera:

drzwiowych i PIR świeci

Opcjonalne dodatk i

Opcjonalne czujniki/detektory są pakowane osobno. Do dyspozycji są piloty zdlanego sterowania, bezprzewodowe

czujniki PIR, bezprzewodowe czujniki otworzenia, bezprzewodowe czujniki gazu, bezprzewodowe czujniki dymu, przyciski alarmowe i inne, które można kupować według swoich aktualnych potrzeb. Więcej na

www.evolve.com.pl

WYBRANE P A RAM ETRY TECHNICZNE

Prąd stały: 50mA Zasilanie: 9V-12V DC Temperatu ra trybu pra cy : -20°C ~ +85°C GSM 900/1800 MHz Kod przyjmowany: ASK Częstotliwość: 315/433 MHz Zasięg bezprzewodowy: 100 m Detektory bezprzewodowe: 16 Detektory przewodowe: 3

Bezprzewodowy detektor otwarci a (drzwiowy/okienny)

Zasilanie: DC12V (wewnętrzna bateria 12V) Prąd stały: ≤20 mA Prąd zmienny: ≤15 mA Częstotliwość transmisji: 315/433 ± 0,5 MHz Bezprzewodowy zasięg: na wolnym powietrzu 80 m Wewnętrzna odległość: 15 mm Warunki pracy: temperatura –10°C ~ + 40°C/wilgotność ≤ 90% rh

Bezprzewodowy detektor PIR

Zasilanie: DC9V (wewnętrzna bateria 9V) Prąd stały: ≤100 mA Prąd zmienny: ≤20 mA Częstotliwość transmisji: 315/433 ± 0,5 MHz Bezprzewodowy zasięg: na wolnym powietrzu 80 m Szybkość wykrywalności: 0,3 – 3 m/s Odległość wykrywalności: 5 ~ 12m Przedział wykrywalności: poziomo 110°, pionowo

60° Warunki pracy: temperatura –10°C ~ + 40°C/wilgotność ≤ 90% rh

Zdalne stero w ani e

Zasilanie: DC12V (wewnętrzna bateria 12V) Prąd zmienny: ≤15mA Częstotliwość transmisji: 315/433 ± 0,5 MHz Bezprzewodowy zasięg: na wolnym powietrzu 80m

Objawy Przyczyna Rozwiązan ie pr oblemu

Nie można włączyć

alarmu przez t e lefo n

1. Nie był włączony

2. Od włączenia alarmu nie upłynęło jeszcze 30 sekund

3. Został ustawiony zły numer telefonu

4. Odpowiadające sobie czujniki

okienne/drzwiowe zostały

umieszczon e zbyt da leko od siebie

5. Nie był aktywowany PIR

6. Kod nie został skontrolowany

1. Należy włączyć alarm

2. Aktywuje się po 30 sekundach od włączenia

3. Należy wpisać numer telefonu dokładnie według instrukcji

4. Należy poprawić rozmieszczenie czujników

5. Należy aktywować PIR

6. Należy skontrolować kod

Z pilota zdaln e go sterowania trzeba

korzystać z bliska i słabo się świeci

kontrolka Kontrolka czujników

się bez przerwy Wybieranie numerów jest bardzo po wolne Jednostka bazowa nie

odbiera sygnałów z

czujników

DEKLARACJA ZGODNOŚCI:

Firma Abacus Electric s.r.o. niniejszym oświadcza, że model EVOLVE Sonix spełnia wymagania norm i przepisów. Cały tekst deklaracji zgodności jest dostępny na

1. Bateria w pilocie jest zardzewiała

2. Bateria jest wyładowana

1. Należy usunąć rdzę

2. Należy wymienić baterię

Bateria jest słaba Należy wymienić baterię

W jednostce bazowej zapisane są inne

Należy wpisać numery według instrukcji

numery Nie został skontrolowany kod Należy skontrolować kod

www.evolve.cz/ce

Wsparcie EVOLVE:

pliki do ściągnięcia, ustawienia, instrukcje obsługi i inne informacje dotyczące produktów EVOLVE można znaleźć na

Wszelkie prawa zastrzeżone. Wygląd i specyfikacja mogą zostać zmienione bez wcześniejszego powiadomienia. Zmiany w druku są zastrzeżone.

_____________________________________________________________________________________________

EVOLVE Sonix vezeték nélküli GSM riasztó szett

Használati utasítás

_________________________________________________________________________________________________________________

Gyors telepítés:

1. Először készítse elő a GSM riasztó s zettet a Telepí tési útmu tat ó szerin t

2. A központi eg ységet helyezze biztonságos helyre. N E H ELYEZZE se fém szekrénybe se fém dobozba, mert azok gátolhatják a rádióhullámok te r je dé sét.

3. Nyitásérzékelő szenzor ajtóra/ablakra: Helyezze az elemet az „A“ részbe. A mágneses nyitásérzékelő jelzést küld a központi egységbe, mihelyt az érzékelő két darabja 2 – 3 cm-re eltávolodik egymástól. Az „A“ részt szerelje az az őrizendő ajtószárnyra/ablakszárnyra és a „B“ részt az ajtófélfára/ablakkeretre. A helyes szerelés

esetében ajtó/ablak nyitáskor a piros LED világít.

4. PIR mozgásérzékelő szenzor – helyezze az elemet az érzékelőbe. sgítségével érzékeli a mozgást. Az őrzött helyiségben nem tartózkodhat nak kis háziál la tok (kutyák, macskák, madarak, stb.) Ne helyezze az érzékelőt úgy, hogy rásüthessen a nap, vagy a hatáskörében hőt kisugárzó berendezések (melegítők, főzőlap, hősugárzók, stb.,) legyenek. Legmegfelelőbb elhelyezés az őrzött helyiség mennyezete alatt van, hogy illeték telen személyek ne férhess enek hozzá. PIR-érzékelő hatósugara 5 és 12 méter távolságra, 110° vízszintes / függőleges 60° szög alatt van.

5. Telepítés előtt győződjünk meg róla, hogy a mozgásérzékelő hatósugara megfelel-e igényeinknek.

6. Folytassa a riasztó beállítását a Telepítési útmutató 7. pontja alapján (A riasztó konfigurációja).

A P IR s ze nzor infr avör ös technológia

Telepítési útmutató:

1. A SIM kártya behelyezése a rias z tó k ö z pontba.

Golyóstollal vagy más hegyes tárggyal nyomja meg a sárga gombot a riasztó hátoldalán. Húzza ki a SIM kártya tartót. Helyezze a tartóba a SIM kártyát (A SIM kártya fém kontaktusai lefelé nézzenek) és ezeket együttesen

dugja vissza a riasztó berendezésbe. A SIM kártyát a riasztóközpontba való helyezés előtt tegyük egy közönséges mobiltelefonba és végezzük el a következő lépéseket:

- Törölje ki a PIN-t

- Töröljön ki minden telefonszámotot és SMS üzenetet, ha vannak rajta

2. Antenna csatlakoztatása. Óvatosan csavarozza az antennát a központi egységre. Ne hagyja se túl lazán, se túl szorosra ne húzza!

3. Tápforrás csatlakoztatása.

Csatlakoztassa a riasztó központi egységéhez a hálózati tápegységet, amelynek feszültségtartománya 9V - 12V DC, és minimálisan 1000 mA áramerősségű kell, hogy legyen. A riasztóközponton levő LED dióda 20 másodpercig

pirosan világít. Ez idő alatt várakozik az érzékelők csatlakozására. A 20 másodperc időtartam elteltével a LED

dióda narancssárgán villog, ami azt jelenti, hogy a központi egység ellenőrzi a SIM kártyát és keresi a GSM hálózatot. Ezután a LED lassan villogó zöld színra vált, ami azt jelenti, hogy a riasztóba be lettek táplálva az

értesítendő telefonszámok és a riasztó aktiválva van. Amennyiben a LED dióda zölden világí t é s nem villog, az azt jelenti, hogy az értesítendő telefonszámok nincsennek beírva a berendezésbe, a riasztó pedig nincs

riasztásra aktiválva. A riasztóközponthoz csatlakozhat tárcsázással vagy SMS üzenet küldésével és így betáplálhatja a telefonsz ámokat.

4. A sziréna csatlakoztatása a riasztókö z ponth o z

A zöld csatlakozóba bekötjük a szirénát (fekete vezeték az első nyílásba „föld“, piros vezeték a második nyílásba)

5. Vezetékes érzékelők csatlakoztatása.

A vezetékes szenzorok bekötésére 3 bemenet áll a rendelkezésünkre. A bemenetek függetlenek és nincsenek kódolva, mint különbözö zónák. Ha a szenzorok aktiválva vannak, a riasztó SMS üzenetet küld: WiredActiv a te d (1~3) (vezetékes szenzor aktiválva (szenzor száma)).

Az érzékelőknek N0 típusúaknak kell lennie (normál állapotban nyitva). Egy bemenetre több érzékelőt is kapcsolhatunk, amennyiben bekötésük soros csatlakoztatással történik a

riasztóhoz. összellenállásuk nem haladja meg a 220 ohm-ot.

6. Külső eszközök csatlakoztatása (elektromos eszközök vezérlése)

A bemenetekre csatlakoztatható vezetékes érzékelők száma tetszőleges, amennyiben az

Rendelkezésünkre áll három nyitott kollektoros kimenet (O1, O2 és O3) és egy telefonnal vezérelhető belső relé. A belső relé riasztás esetén aktiválódik és újra ki/be kapcsolható telefonos vagy SMS-parancsokkal. Felhasználható például világítás ki/be kapcsolására.

Figyelmeztetés! A relé kontaktusa 6 A á r a mr a terveze tt, ezért ne csatlakoztasson hozzá olyan elektromos készüléket, amelynek a teljesítménye meghaladja az 1000 W-ot (megkárosítja a riasztót). A nagyobb teljesítményű készülékek (pl. melegítő) csatlakoztatását impulzus kapcsolóval vagy teljesítmény relén keresztül lehet megoldani.

A nyitott kollektoros kimenetek közvetlenül felhasználhatóak, ha csatlak oztatott el ek tromos eszközök ezt lehetővé teszik, illetve kapcsoló relét vezérelhetnek. Csatlakoz tasson antiparallel diódát a relé tekercséhez. E zek a kimene tek csak telefonos utasítással (paranccsal), vagy SMS üzeneten küldött utasításal vezérelhetőek.

Magyarázat a kábelezé s h e z: elektromos eszközök vezérlése

A vezérlődoboznak négy vezetéke van:

c. Két sárga AC vezeték elektromos eszközök csatlakoztatására. d. GND (földelés), +12V DC vezeték az egyenáramú 12V DC áramforráshoz való csatlakozáshoz (tápegység).

7. A riasztó konfigurációja:

A riasztó központi egység háto lda lá n talá lható 10 megjelölt csatlakozó konnektor:

GND; SIREN; RELAY1; RELA Y2; SPEAKER(O3); O2; O1; I3; I2; I1 I1, I2, I3: 3 soros bemeneti csatlakozók, minden csatlakozó csatlakoztatható a földeléssel(GND), vagy nyito tt a

riasztás aktiválására. O1; O2: 2 telefonhívással vagy SMS-el vezérelhető kimeneti csatlakozók. Ha ezeken a csatlakozókon megnő a feszültség (+5V), felvilágítanak az OUT 1 vagy OUT 2 LED diódák (amatőrök ezt a funkciót óvatosan használják!). SPEAKER(O3): Ez a csatlakozó hang kimenetre szolgál (hangszóró), a másik végét a földelésre(GND) csatlakoztatni. Ez a csatlakozó telefonhívással vagy SMS üzenettel vezérelhető. E funkció használatakor kivilágít az OUT 3 LED. RELAY1, RELAY2: Ez a két csatlakozó 3 perccel a riasztás jelentése után záródik. Megoldható velük a kamera áramellátása riasztáskor. Ez a funkció kikapcsolható a 16#1# paranccsal vagy bármikor SMS küldésével, vagy tárcsázással (94#1# vagy 94#0#).

SZIRÉNA: Ez a kimenet biztosítja a hangjelzést a szirénához. A sziréna más odik vezetéke a földelésre csatla kozik. GND: földelés

A LED jelzőfények leírása A riasztó b ekapcsolása után a LED dióda 20 másodpercig pirosan világít, ez alatt az idő alatt csatlakoztathatóak hozzá a vezeték nélküli érzékelők. Az érzékelők sikeres átkódolása után a piros LED felvillog. A 20 másodperc időtartam elteltével a LED di óda narancssár gán villog, am i a zt jelenti, hogy a központi egység ellenőrzi a SIM kártyát és keresi a GSM hálózatot. Ha nem szünik meg a narancssárga villogás, az azt jelenti, hogy vagy rosszul helyeztük be a SIM

kártyát vagy pedig a GSM hálózat nem elérhető vagy gyenge a jel. Amennyiben a LED dióda zölden vil ágít , az azt jelenti, hogy az értesítendő telefonszámok nincsennek beírva a riasztó berendezés SIM kártyájára. Amennyiben

minden rendben van, a LED lassan villogó zöld színra vált (teljes aktiválás), vagy gy ors z öld vill ogás eset én (részleges aktiválás) esetleg megszakítás nélkül zölden világít (nincs aktiválva). Riasztás esetén a LED pirosan villog és a riasztóközpont elkezdi küldeni az SMS üzeneteket és a figyelmeztető telefonhívásokat.

OUT1/OUT2: Ha az O1 kimenete feszültség alatt van(+5V), világít az OUT1 LED jelzőfény; Ha az O2 kimenete feszültség alatt van(+5V), világít az OUT2 jelzőfény SPEAKER: A hangszóró működése esetén világít a SPEAKER LED jelzőfény, jelentése: b es zél he tünk a riaszt ók ö zp onton

keresztül

RELAY: Világít a RELAY LED jelzőfény, ha a riasztóközpont két relé kimenete csatlakoztatva van. ALARM: A sziréna üzemelése alatt világít a ALARM LED jelzőfény. MONITOR: Az őrzött helyiség lehalgatása – e funkció üzemelése esetén világít a MONITOR LED jelzőfény. STATUS: A riaszt ó álla potát jelző LED dióda POWER: A riasz tó töltését jelző LED dióda

Hogyan állíts uk be a telefonszámokat és az SMS üzeneteket a berende zé s ben?

3. SMS utasítás elküldésével a riasztóközpontba, beállíthatunk 5 értesítendő telefonszámot és 7 féle SMS üzenetet.

Az utasítás formátuma mindig a következő: jelszó Példa: 123456#51#13905950001# beírja az első telefonszámot a riasztóba 123456#52#13905950002# beírja a második telefons zámot a riasztóba 123456#53#13905950003# beírja a harmadik telefonszámot a riasztóba 123456#54#13905950004# beírja a negyedik telefonszámot a riasztóba 123456#55#13905950005# beírja az ötöd ik telefonszámot a riasztóba

4. Hétféle, előre beállított SMS üzenetet áll a rende lk e zés ü nkre, de ezek az üzenetek megváltoztathatóak.

Az első öt üzenet a vezetéknélküli érzékelők 1-5 zónájához tartoznak . A hat odik üzene t a veze tékn élk üli érzékelők 6-16 zónájához tartozik. A hetedik üzenet a vezetékes érzékelők portjaihoz I1, I2, I3 tartozik. Amikor az első vezeték nélküli szenzor kapcsol, akkor elküld egy SMS üzenetet: Wir eless Activa ted (01)

(Vezetéknélküli szenzor aktiválva (01)).

Amikor a második vezeték nélküli szenzor kapcsol, akkor elküld egy SMS üzenetet: Wireless A ctivated (02)

(Vezetéknélküli szenzor aktiválva (02)).

Amikor a harmadik vezeték nélküli s z enzo r k a pcsol, akkor elküld e gy SMS üzenetet: Wireless Activated (03)

(Vezetéknélküli szenzor aktiválva (03)).

Amikor a negyedik vezeték nélküli szenzor kapcsol, akkor elküld egy SMS üzenetet: Wireless Activated (04)

(Vezetéknélküli szenzor aktiválva (04)).

Amikor az ötödik vezeté k nélk ü li szenzor kapcsol, a k kor elküld egy SMS üzenetet: Wireless Activated (05)

(Vezetéknélküli szenzor aktiválva (05)).

Amikor a hattól a tizenhatodik vezeték nélküli szenzor kapcsol, akkor elküld egy SMS üzenetet: Wireless

Activated (i); i=6-16 (Vezetéknélküli szenzor aktiválva (i); i=6-16).

Amikor a vezetékes szenzor kapcsol, akkor elküld egy SMS üzenetet: Wire Activated (i); i= 1 -3 vezetékes szenzor

aktiválva (i); i=1-3, a riasztóközpont 1-3 portjához.

3. Küldhet a riasztóba SMS utasításokat, amellyel átírja a meglévő hétféle SMS-t. Minden üzenet az angol ábécé

maximum 24 karakterét tartalmazhatja. 123456#81#Elso ajto nyit v a# elteszi az első SMS üzenetet, amelyet az első vezetéknélküli szenzor kapcsolásakor fog elkülden i a ri a sztó k öz pont. 123456#82#Kozep s o ajto nyi tva # elteszi a második SMS üzenetet, amelyet a másodi k vezetéknélküli sz enz or kapcsolás a kor fog elküldeni a riasztók özpont. 123456#83#Hatso ajto nyitva# elteszi a harmadik SMS üzenetet, amelyet a harmadik vezetéknélküli szenzor kapcsolás a kor fog elküldeni a riasztók özpont. 123456#84#Elso ablak nyitva# elteszi a negyedik SMS üzenetet, amelyet a negyedik vezetéknélküli szenzor kapcsolás a kor fog elküldeni a riasztók özpont. 123456#85#Hatso ablak nyitv a# elteszi az ötödik S MS üzenetet, amelyet az ötödik vezetéknélküli szenz or kapcsolás a kor fog elküldeni a riasztók özpont. 123456#86#Kozepso ablak nyitva# elteszi a hat tól a tizenhatodik SMS üze net et, amelyet a hatodik vezetéknélküli szenzor kapcsolásakor fog elküldeni a riasztóközpont. 123456#87#Padlas ajto nyitva# elteszi a hetedik SMS ü zene tet, amel y et a vezeték es szenzor 1-3 port jai kapcsolás a kor fog elküldeni a riasztók özpont.

Hogyan teszteljük le a riasztó központi egységét?

Ha a központi egységet bekapcsolja és a riasztás nincs aktiválva (nincs élesí tve), akk or folyam atosan zölden világít

a LED dióda. A távirányító segítségével, vagy egy SMS utasítással (123456#1#1#) kapcsolhatjuk az aktivált (élesített) állapotot, akkor a LED dióda zölden fog villogni.

13. Az aktivált (élesített) állapotban, mikor zölden villog a LED fényjelzés, zár ja a bemen eti port okat (I1, I2, I3), esetleg húzza ki a bekötött vezetéket, vagy aktiválhatja bármelyik vezeték nélküli érzékelőt, vagy nyomja meg az SOS gombot (pánikgomb) a távirányítón. A riasztónak automatiku san e l kellene küldenie az SMS üzenetet és tárcsáznia kellene valamelyik tárolt értesítendő telefonszámot.

14. Az SMS üzenet elküldődik még az értesítendő telefonszám tárcsázása előtt. Amennyiben az SMS üzenetküldés funkciója ki van kapcsolva, akkor csak a telefonszám tárcsázása fog végbemenni. A távirányító segítségév el ez a folyamat megállítható.

15. Ha megtörténik a riasztás és m egval ósul a telefonszámok tárcsá zása, akkor a hívásra válaszolhat k öz vetlenül , a jelszó megadása nélkül, és így távolról a riasztást kik apcsolhatja, vagy a rias ztó berendezést átállít hatja. A 3#1# kód megadásával beindíthatja a szirénát még a 3#0# kóddal kikapc solhatja a szirénát; a 4#1# kód bebillentyűzésével lehallgathatja, hogy mi történik a helyiségben, még a 4#0# kóddal a lehallgatás kikapcsolható; a 93#1# kód lehetővé teszi, hogy beszélhessen a betolakodóval a riasztókészüléken keresztül,

#utasítás kód#tartalom#

a 93#0# kód megadásával pedig ezt a funkciót kikapcsolhatja.

Kód

Utasítás

Kód

Utasítás

1#1#

Teljes aktiválás*-élesítés (mindegyik szenzor működik)

1#2#

Részleges aktiválás -élesítés (szenzorok egy része működik)

1#0#

Hatástalanítás* (szenzorok nem működnek)

21#1#

Figyelmeztető hangjelzés a külső

riasztóhoz – bekapcsolva

21#0#

Figyelmeztető hangjelzés a külső

riasztóhoz – kikapcsolva

22#1#

Figyelmeztető hangjelzés a belső

riasztóhoz – bekapcsolva

22#0#

Figyelmeztető hangjelzés a belső

riasztóhoz – kikapcsolva

23#1#

Figyelmeztető hangjelzés a riasztó hatástalanításához - bekapcsolva

23#0#

Figyelmeztető hangjelzés a riasztó hatástalanításához - kikapcsolva

27#(00-99)#

Riasztás késleltetése (10 másodperc)

28#(00-99)#

Késlelte tés beállítása (érték: 00-99)

A késleltetés beállítás a nem leh etséges a megszakítás nélkül működő érzékelőknél, mint például a füstérzékelő, gázérzékelő és SOS gomb

3#1#

Azonnali hangjelzés

3#0#

Hangjelzés k i k a pcsolva

4#1#

Lehallgatás aktiválva (telefon

4#0#

Lehallgatás hatástalanítva (telefon 11#1#

Sziréna bekapcsolása riasztásnál *

11#0#

Sziréna kikapcsolása riasztásnál

12#1#

SMS üzenetküldés riasztásnál *

12#0#

SMS üzenetküldés letiltva riasztásnál

15#1#

Telefonszám tárcsázás riasztásnál *

15#0#

Riasztás telefonszám tárcsázás nélkül

16#1#

Relé kapcsolás 3 percig a riasztásnál -

16#0#*

Relé kapcsolás 3 percig a riasztásnál -

30##

Zónák állapota - aktiválva/hatástalanítva (csak SMS utasítással)

31#--#

Jelszó változtatás. Az új jelszó beírása (1-6 bit).

38#--#

A riasztó zónánkénti aktiválása (vezeték nélküli zónák: 1-16; vezet ékes zó nák : 21-23)

39#--#

A riasztó zónánkénti hatástalanítására (vezeték nélküli zónák: 1-16; vezetékes zónák: 21-23) Megjegyzés: minden zóna hatástalanitására

50##

A riasztóba elmentett értesítendő telefonszámok kiírása (csak SMS utasítással)

51#--#

Az első értesítendő telefonszám (0-15bit)

52#--#

A második értesítendő telefonszám (0-15bit)

53#--#

A harmadik értesítendő telefonszám (0-15bit)

54#--#

A negyedik értesítendő telefonszám (0-15bit)

55#--#

Az ötödik értesítendő telefonszám (0-15bit)

80##

Előre beállított SMS üzenetek kiírása

81#--#

Az első SMS üzenetet (0-24bit)

82#--#

A második SMS üzenetet (0-24bit)

83#--#

A harmadik SMS üze netet (0-24bit)

84#--#

A negyedik SMS üzenetet (0-24bit)

85#--#

Az ötödik SMS üzenetet (0-24bit)

86#--#

A hatodik SMS üzenet et (0-24bit)

87#--#

A hetedik SMS üzenetet (0-24bit)

90##

Riasztóközpont kimene tek ve zér lése

91#1#

O1 kimenet beállí tása magasra

91#0#

O1 kimenet beállí tása alacsonyra

92#1#

O2 kimenet beállí tása magasra

92#0#

O2 kimenet beállí tása alacsonyra

93#1#

Telefonbeszélgetés megengedve (kimenet O3)

93#0#

Telefonbeszélgetés tiltva (kimenet O3) 94#1#

Relé beállítása - bekapcsolva

94#0#

Relé beállítása - kikapcsolva

95#1#

Riasztás beállítása az I1 bemenet nyitásakor (áramkör megszakítás)

95#0#

Riasztás beállítása az I1 bemenet áramköre zárásakor (Gnd)*

96#1#

Riasztás beállítása az I2 bemenet nyitásakor (áramkör megszakítás)

96#0#

Riasztás beállítása az I2 bemenet áramköre zárásakor (Gnd)*

16. Ha megtörténik a riasztás és megvalósul a tele f onszám ok tárcsázása, akkor a hívásra válasz olha t k özvetlenül, a jelszó megadása nélkül, és távolból kikapcsolhatja a többi értesítendő telefonszám tárcsázását. Elég a tel efonon megnyomni az 1#1# vagy 1#2# kódokat és ezzel a riasztó visszakapcsol aktivált állapotba.

17. Ha megtörténik a riasztás, lehetséges, ha a közelben tartózkodik, hat ástalanítani a riasz tót távirányítóval is.

18. A berendezés rendelkezik belső akkumulátorral, amely áramszünet majd az áram újra bekapcsolása esetén SMS üzenetet küld: „external power failure“ vagy „external power recovery“.

Hogyan adjuk az utasításokat a riasztó központi eg ységének?

1. SMS utasítás segítségégével a riasztóban levő SIM kártya telefonszámára küldve. Küldjön SMS -t a riasztóba a következő formátumban:123456# és a # jel után írja be valamelyik utasítás kódját.

2. Tárcsázza a riasztóban levő SI M kártya telefonszám át. Hívja fel a riasztó telefonszámát és adja meg a jelszót 123456# és a # jel után írja be valamelyik utasítás kódját.

Utasítás ok (parancsok) áttekintése:

nyomógomb)*

hatástalanítás

Megjegyzés: minden zóna aktiválására (élesítésére)

nyomógomb)

aktiválás *

97#1#

Riasztás beállítása az I3 bemenet nyitásakor (áramkör megszakítás)

97#0#

Riasztás beállítása az I3 bemenet áramköre zárásakor (Gnd)*

Megjegyzés:

4. A fenti táblázatban a ‘ * ’ szimbólum a standard beállítást jelenti.

5. A fent leírt telefonos utasítások megadásánál egy rövid sípjelzés jelzi, hogy az utasítás rendben volt megadva,

hosszú sípolás jelzi, hogy a szöveg beadása sikeres volt, két rövid sípszó jelzi, hogy az utasítás nem sikerült, próbálja meg i smé te ln i .

6. A fent leírt SMS utasítások elküldése után kapunk egy visszaigazoló SMS üzenetet a következő alakok egyikében:

DisArm, Sms:ON, Phone:ON,Siren:ON, Center Tel:OFF , Arm Center Tel:OFF, DisArm Center Tel:OFF E visszaigazol ó SMS üzene tek segítségé vel tudjuk meghatározni a riasz tóberendezés aktuális ál lapotát, –STATUS-át (élesítve, hatástalanítva, alarm, stb.)

4. Utasítás elküldésével ellenőrizheti a készülék aktuális állapotát.

5. Hálózati tápegység áramellátásának kiesése esetén a riasztóberendezés SMS üzenetet küld “Power changer off”. Hálózati tápegység áramellátásá nak a megújjulása esetén a riasztóberende zés SMS üze net et “Power changer on”.

Hogyan használju k a távirányí tó t?

Riasztó éles í tés

Riasztó hatástalanítás

SOS gomb

Részleges élesítés

A távirányítónak négy nyomógombja van: Teljes aktiválás (éles ít é s ): A riasztó élesítése olyan esetekben, amikor senki sem tartózkodik az őrzött területen.

Mindegyik érzékelő szenzor aktiválva (élesítve) van. A riasztóközponton a LED jelzőfény lassú zöld villogással jelez.

Hatástalanítás: Minden érzékelő és a riasztóközpont is hatástalanítva van. A riasztóközponton a LED jelzőfény folyamatos zöld színnel világít. Részleges aktiválás (részleges élesítés): A riasztó élesítése olyan helyzetben, amikor valaki tartózkodik az őrzött területen, így a bel téri érzékelők hatástalanítva vannak, élesítve csak a kültéri érzékelők vannak. Az őrzött területen

levő személyek nyugodtan mozoghatnak anélkül, hogy riasztást idéznének elő. A kültéri érzékelők behatolás kísérlete esetén riasztanak. A riasztóközponton a LED jelzőfény gyors zöld villogással jelez.

Pánikriasztás (SOS gomb): Azonnali ak tivál ása a riasz t ásnak-p ánikriasztás, p l. rabl ótámadás ese tén, amikor a riasztó

nincs élesítve. A központi egység LED ALARM piros jelzőfénye villog, a rendszer szétküldi a SMS üzeneteket és tárcsázza a riasztóberendezésben elmentett értesítendő telefonszámokat.

Hogyan csatlakoztassunk több érzékelő szenzort?

A riasztó központi egységéhez lehetőségünk van több típusú érzékelőt és szenzort csatlakoztatni, mint például

további vezetéknélküli nyitásérzékelő, PIR mozgásérzékelő, gázérzékelő szenzor, füstérzékelő szenzor stb.

1) A hozzáadott érzékelők együttműködnek úgy a Teljes aktiválással, mint a Rés z leg e s aktiválással: Amikor aktiválódik a GSM modul, a LED jelzőfény a berendezésen 20 másodpercre pirosan világít. Ez azt jelzi, hogy

a kódok törlése van folyamatban. Ez alatt a folyamat alatt (Tanuló Mód) lehetséges csatlakoztatni a további érzékelőket vagy szenzorokat és a pirosan világító LED felvillogása tudatja velünk, hogy az egységek sikeresen párosítva let tek.

A kódolási folyamat automatikusan 20 másodperc elteltével véget ér és a riasztóközpont átkapcsol üzemmódba,

mialatt a LED dioda színt vált először narancssárgára, majd zöldre.

2) Érzékelők hozzáadása a beltéri zónába ( beltéri zóna érzékelői élesítve vannak, ha Te ljes aktiválás üzemmódba

kapcsolunk; még a R és z le ge s aktiválás esetén, a beltéri érzékelők hatástalanitva vannak)

Amikor aktiv á lódi k a GSM mo dul, a LED jelzőfény a berendezésen 20 másodpercre pirosan világít. Ez alatt az idő

alatt egy másodpercre nyomja meg a RESET nyomógombot. A LED jelzőfény most narancssárgára változik. Ez jelzi, hogy a berendezés készen áll a beltéri zóna érzékelőinek párosítására (Tanuló Mód). Ezalatt a folyamat alatt

hozzáadhatja a további érzékelőket a beltéri zónába. Sikeres hozzáadás (párosítás) esetében a LED jelzőfény felvillog.

A Tanuló Mód kódolási folyamata automatikusan 20 másodperc elteltével véget ér és a riasztóközpont átkapcsol

üzemmódba, mia la tt a LED dióda színt v ált először narancssárgára (GSM hálózat keresése), majd zöldre.

Megjegyzés: Amennyiben a központi egységhez már csatlakozik négy vezeték nélküli érzékelő az 1.-től a 4.-ik zónáig, akkor az újonnan hozzáadott érzékelőt a riasztó az ötödik zónaként fogja memorizálni.

Hogyan szüntessük meg az elveszett érzékelőket?

1 db - központi (vezérlő) egység

1 db - antenna

1 db – vezeték nélküli PIR mozgásérzékelő

1 db - vezetékes mini sziréna 110dB/0,3m

1 db - vezeték nélküli nyitásérzékelő (ajtóra/ablakra)

1 db – hálózati tápeg ység

4 db - távirányító

1 db - hangszóró

A riasztóberendezés nem

Abban az esetben, ha valamelyik párosított érzékelő elvesz, akkor annak a kódja kitörölhető a riasztóközpontból, hogy a riasztó működését ne befolyásolja. Nyomja meg a RESET gombot és tartsa nyomva mialatt még kapcsolja be a riasztót (POWER ON). Felhangzik egy sípjelzés és a LED jelzőfény villogással tudatja, hogy a központi egység RESET-je sikeres volt. Minden párosított érzékelő kódja törölve lett. A fent leírt lépések alapján újra párosítsa a rendelkezésére álló érzékelőket. A RESET nem befolyásolja a memorizált SMS üzenetek tartalmát

A riasztó szett csomagolása tartalmazza:

A következő típusú érzékelők opcionálisan megvásárolhatóak (az érzékelők különállóan vannak csomagolva, jelenlegi igényeinek megfelelően megválasztva megvásárolhatóak): vezeték nélküli mágneses nyitásérzékelő

(ablak / ajtó), vezeték nélküli PIR érzékelő, távirányító (adó), a vezeték nélküli füstérzékelő, vezeték nélküli kültéri sziréna, vezeték nélküli üvegtörés/rezgés érzékelő, vezeték nélküli billentyűzet a riasztó aktiválásához/

hatástalanításához, vezeték nélküli mini sziréna, vezeték nélküli PIR mennyezeti érzékelő (mozgásérzékelő), vezeték nélküli PIR További információ megtalálhat ó:

Műszaki adatok

Nyugalmi áramfelvétel: 50mA Üzemi feszültség: 9V-12V DC Üzemhőmérséklet: -20°C ~ +85°C GSM 900/1800 MHz Kódolás: ASK Rádió frekvencia: 315/433 MHz Vezeték nélküli hatósugár: 100 m Vezeték nélküli érzékelők száma: 16 Vezetékes érzékelők száma: 3

Vezeték nélküli nyílás érzékelő (ajtó/ablak)

Tápellátás:DC12V (12V elem) Áramfelvétel: ≤20 mA Átviteli áram: ≤15 mA Rádió frekvencia: 315/433 ± 0,5 MHz Vezeték nélküli hatósugár: szabadban 80 m Belső távolság: 15 mm Üzemhőmérséklet: –10°C ~ +40°C /Páratart.≤ 90% rh

Vezeték nélküli PIR érzékelő

Tápellátás:DC9V (9V elem) Áramfelvétel: ≤100 mA Átviteli áram: ≤20 mA Rádió frekvencia: 315/433 ± 0,5 MHz Vezeték nélküli hatósugár: szabadban 80 m Érzékelési sebesség: 0,3 – 3 m/s Érzékelési hatósugár: 5 ~ 12m Érzékelési tartomány: vízszintes 110°, függőleges 60° Üzemhőmérséklet: –10°C ~ +40°C /Páratart.≤ 90% rh

Távirányító

Tápellátás: DC1 2V (12V elem) Átvi t e li áram: ≤15mA Rádió frekvencia: 315/433 ± 0,5 MHz Vezeték nélküli hatósugár: szabadban 80 m

élesíthető (nem aktiválható)

telefonon keresztül

A távirányítót túl közelről kell használni és gyengén világít rajta a jelzőfény A nyílás érzékelő vagy a PIR jelzőfénye folyamatosan jelez A tárcsázás túl lassú A riasztóközponta más

A központi egység nem veszi a jelet az érzékelőkből

kisállatvédett mozgásérzékelő (kutya, macska stb. mozgására nem riaszt), a vezeték nélküli SOS gomb.

Hibák Lehetséges okok Megoldás

www.evolve.cz

1. Nincs bekapcsolva

2. A bekapcsolástól még nem telt el 30 másodperc

3. Rossz telefonszám van beírva

4. A nyílásérzékelő ellendarabjai túl messze vannak egymástól

5. Nincs élesítve a PIR szenzor

6. Nem ellenőrizte a kódot

1. Kontakthibás az elem a

távirányítóban

2. Lemerült az elem

Lemerült az elem Cseréljen elemet

telefonszámok vann ak beír va Nem párosította az egységeket Párosítsa az egységeket

1. Kapcsolja be a riasztót

2. Élesítse (a kti válja) 30 másodperc elteltév e l a beka pcsolástól

3. Írja be a telefonszámot a használati utasítás szerint

4. Helyezze el az érzékelőt helyesen

5. Élesítse a PIR szenzort

6. Ellenőrizze a kódot

1. Tisztítsa meg a kontaktot az elemen

2. Cseréljen elemet

Írja be újra a telefonszámokat a használati utasítás szerint

N e helyezze a riasztóberendezést elektromágneses térbe vagz annak a közelébe (elektromotor, PC, stb.)

•

A riasztó központi egységét helyezze rejtett (védett) helyre

•

A berendezéshez csatlakozó vezetékeknek szorosan kell csatlakoznia és a berendezést nem szabad letakarni

•

az esetleges túlmelegedés miatt

A riasztó csak beltéri használatra van tervezve

•

MEGFELELŐSÉGI NYILATKOZAT:

ABACUS Electric Kft. kijelenti, hogy az Evolve Sonix CE termék megfelel a forgalmazásához szükséges nemzetközi és magyar szabványelőírásoknak és irányelveknek. A megfelelőségi nyilatkozat tel jes sz övege megtalálható a http://www.evolve.cz/ce

Támogatás EVOLVE: letöltések, beállít ás ok, kézikönyvek és egyé b kapcsolódó inf ormációkat az EVOLVE termékekhez keresse a

www.evolve.cz honlapon.

Evolveo Sonix User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Bezdrátový PIR detektor

Bezdrôtový PIR detektor

Bezprzewodowy detektor PIR
