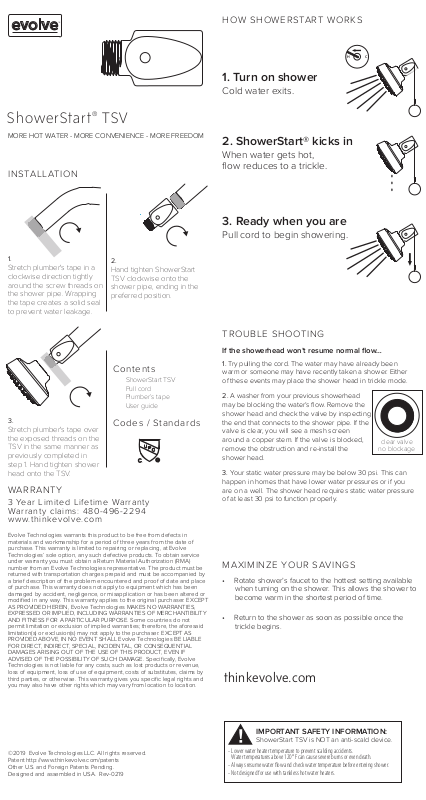

Evolve ShowerStart TSV Installation Manual

evolve

™

ShowerStart® TSV

MORE HOT WATER - MORE CONVENIENCE - MORE FREEDOM

INSTALLATION

HOW SHOWERSTART WORKS

CH

1. Turn on shower

Cold water exits.

2. ShowerStart® kicks in

When water gets hot,
flow reduces to a trickle.

3. Ready when you are

Pull cord to begin showering.

1.

Stretch plumber's tape in a
clockwise direction tightly
around the screw threads on
the shower pipe. Wrapping
the tape creates a solid seal
to prevent water leakage.

2.

Hand tighten ShowerStart
TSV clockwise onto the
shower pipe, ending in the
preferred position.

Contents

ShowerStart TSV
Pull cord
Plumber’s tape
User guide

3.

Stretch plumber's tape over
the exposed threads on the
TSV in the same manner as
previously completed in
step 1. Hand tighten shower
head onto the TSV.

Codes / Standards

WARRANTY

3 Year Limited Lifetime Warranty
Warranty claims: 480-496-2294
www.thinkevolve.com

Evolve Technologies warrants this product to be free from defects in
materials and workmanship for a period of three years from the date of
purchase. This warranty is limited to repairing or replacing, at Evolve
Technologies’ sole option, any such defective products. To obtain service
under warranty you must obtain a Return Material Authorization (RMA)
number from an Evolve Technologies representative. The product must be
returned with transportation charges prepaid and must be accompanied by
a brief description of the problem encountered and proof of date and place
of purchase. This warranty does not apply to equipment which has been
damaged by accident, negligence, or misapplication or has been altered or
modified in any way. This warranty applies to the original purchaser. EXCEPT
AS PROVIDED HEREIN, Evolve Technologies MAKES NO WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTIBILITY
AND FITNESS FOR A PARTICULAR PURPOSE. Some countries do not
permit limitation or exclusion of implied warranties; therefore, the aforesaid
limitation(s) or exclusion(s) may not apply to the purchaser. EXCEPT AS
PROVIDED ABOVE, IN NO EVENT SHALL Evolve Technologies BE LIABLE
FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL
DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF
ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifically, Evolve
Technologies is not liable for any costs, such as lost products or revenue,
loss of equipment, loss of use of equipment, costs of substitutes, claims by
third parties, or otherwise. This warranty gives you specific legal rights and
you may also have other rights which may vary from location to location.

TROUBLE SHOOTING

If the showerhead won’t resume normal flow…

1. Try pulling the cord. The water may have already been
warm or someone may have recently taken a shower. Either
of these events may place the shower head in trickle mode.

2. A washer from your previous showerhead
may be blocking the water’s flow. Remove the
shower head and check the valve by inspecting
the end that connects to the shower pipe. If the
valve is clear, you will see a mesh screen
around a copper stem. If the valve is blocked,
remove the obstruction and re-install the
shower head.

3. Your static water pressure may be below 30 psi. This can
happen in homes that have lower water pressures or if you
are on a well. The shower head requires static water pressure
of at least 30 psi to function properly.

clear valve

no blockage

MAXIMINZE YOUR SAVINGS

• Rotate shower’s faucet to the hottest setting available
when turning on the shower. This allows the shower to
become warm in the shortest period of time.

• Return to the shower as soon as possible once the
trickle begins.

thinkevolve.com

©2019 Evolve Technologies LLC. All rights reserved.
Patent http://www.thinkevolve.com/patents
Other U.S. and Foreign Patents Pending.
Designed and assembled in USA. Rev-0219

IMPORTANT SAFETY INFORMATION:

ShowerStart TSV is NOT an anti-scald device.

- Lower water heater temperature to prevent scalding accidents.
Water temperatures above 120° F can cause severe burns or even death.

- Always resume water flow and check water temperature before entering shower.

- Not designed for use with tankless hot water heaters.

evolve

™

ShowerStart® TSV

Cómo Funciona esta Regadera
ShowerStart TSV

1. Ábrale a la regadera

Ábrale al agua de su
regadera, y continúe con su
rutina típica – haciendo las
cosas que hace mientras
espera que el agua de la
regadera se caliente.

CH

Instalación

1.

Envuelva firmemente la cinta de
plomero hacia la dirección de las
manecillas del reloj alrededor de
la rosca en el tubo de la
regadera. La cinta se estirará.
Esto está bien y es deseable.
Envolver la cinta crea un sello
sólido para evitar fugas de agua.

2.

Atornille la TSV a mano al
tubo de la regadera en la
dirección de las manecillas
del reloj.

Contenido

ShowerStart TSV
Guía del usuario
Cinta de plomero

3.

Envuelva el resto de la cinta de Teflón
sobre las roscas expuestas en el
adaptador, de la misma manera en la
que envolvió el tubo de la regadera en
el paso 1. Atornille la regadera al TSV
girándolo en la dirección de las
manecillas del reloj hasta que la
conexión quede bien apretada.

Códigos /
Estándares

Garantía

Gar antía de por Vida Limitada de 3 Años

Para reclamaciones de garantía por favor
comuníquese con nosotros en
www.thinkevolve.com
ó llame al 480-496-2294

Evolve Technologies garantiza que este producto está libre de defectos en
materiales y mano de obra durante un período de tres años de la fecha de
compra. Esta garantía está limitada a la reparación o el reemplazo, a la
discreción única de Evolve Technologies, de cualquier producto defectuoso.
Para obtener servicio bajo garantía usted debe obtener un número de
Autorización de Devolución del Material (RMA por sus siglas en inglés) de un
representante de Evolve Technologies. El producto debe ser devuelto con
los gastos de transporte pre-pagados y debe ser acompañado por una
breve descripción del problema encontrado y el comprobante de la fecha y
el lugar de compra. Esta garantía no es aplicable al equipo que haya sido
dañado por accidente, negligencia, o mala aplicación o que haya sido
alterado o modificado de cualquier manera. Esta garantía es aplicable al
comprador original. SALVO COMO SE ESTIPULE EN ÉSTA, Evolve
Technologies NO OFRECE GARANTÍAS, EXPRESAS O IMPLÍCITAS,
INCLUYENDO GARANTÍAS DE COMERCIABILIDAD Y APTITUD PARA UN
PROPÓSITO EN PARTICULAR. Algunos países no permiten la limitación o
exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones
antes mencionadas pueden no ser aplicables al comprador. SALVO COMO
SE ESTIPULA ANTERIORMENTE, EN NINGÚN CASO Evolve Technologies
DEBERÁ SER RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS,
ESPECIALES, INCIDENTALES O RESULTANTES QUE SURJAN DEBIDO AL
USO DE ESTE PRODUCTO, AÚN SI ES ADVERTIDO DE LA POSIBILIDAD DE
DICHOS DAÑOS. Específicamente, Evolve Technologies no es responsable
por cualquier costo, tal como productos o ingresos perdidos, pérdida de
equipo, pérdida del uso del equipo, costo de sustitutos, reclamaciones de
terceros, o de otra forma. Esta garantía le otorga derechos legales
específicos y usted también puede tener otros derechos que pueden variar
de un lugar a otro.

©2019 Evolve Technologies LLC. Se reservan todos los derechos.
Patentes http://www.thinkevolve.com/patents
Otras patentes pendientes en los E.U.A. y el extranjero.
Diseñada y desarrollada en los E.U.A. Fabricada en USA.

2. ShowerStart comienza a funcionar

Cuando el agua llega a 95°F,
ShowerStart automáticamente
baja el flujo del agua a un goteo.

3. Lista cuando usted lo esté

Usted sabe que su
regadera está caliente, así
que jálele al cordón para
reanudar la presión
completa de su regadera y
empiece a ducharse.

Localizando Y Corrigiendo Fallas

Cosas que debe revisar si la regadera no reanuda
su flujo normal.

1. Pruebe jalar el cordón. Quizás el agua ya estaba caliente o
alguien puede haberse duchado recientemente. Cualquiera
de estos eventos pudo haber puesto a la regadera en la
modalidad de goteo.

2. Un empaque de la regadera previa
puede estar bloqueando el flujo del
agua. Remueva la cabeza de la regadera
y revise la válvula inspeccionando la
terminal que se conecta al tubo de la
regadera. Si la válvula está despejada,
usted verá un juego de hoyos circulares
creando un patrón de flujo en forma de
flor alrededor de un vástago de cobre. Si
la válvula está bloqueada, remueva la obstrucción y vuelva a
instalar la cabeza de la regadera.

3. La presión de su agua puede ser menos de 30 psi. Esto
puede suceder en hogares que tienen baja presión de agua o
que reciben agua de un pozo. La regadera requiere una
presión de por lo menos 30 psi estáticas para funcionar
apropiadamente.

válvula despejada

no hay bloqueos

Maximizando sus ahorros

• Al abrir la llave de la regadera, muévala a la posición más
caliente disponible. Esto permite que la regadera se caliente
en el periodo más corto de tiempo.

• Regrese a la regadera tan pronto como sea posible una vez
que comience a gotear.

IMPORTANTE INFORMACIÓN DE
SEGURIDAD:

ShowerStart TSV NO es un dispositivo
contra el agua demasiado calie.

Bájele a la temperatura de su calentador de agua para prevenir
accidentes de quemaduras con agua caliente. Las temperaturas del
agua más altas de 120° F pueden causar quemaduras severas o
hasta la muerte.

Siempre reanude el flujo del agua y revise la temperatura del agua
antes de meterse a la regadera.

No está diseñada para usarse con calentadores de agua sin tanqu.
