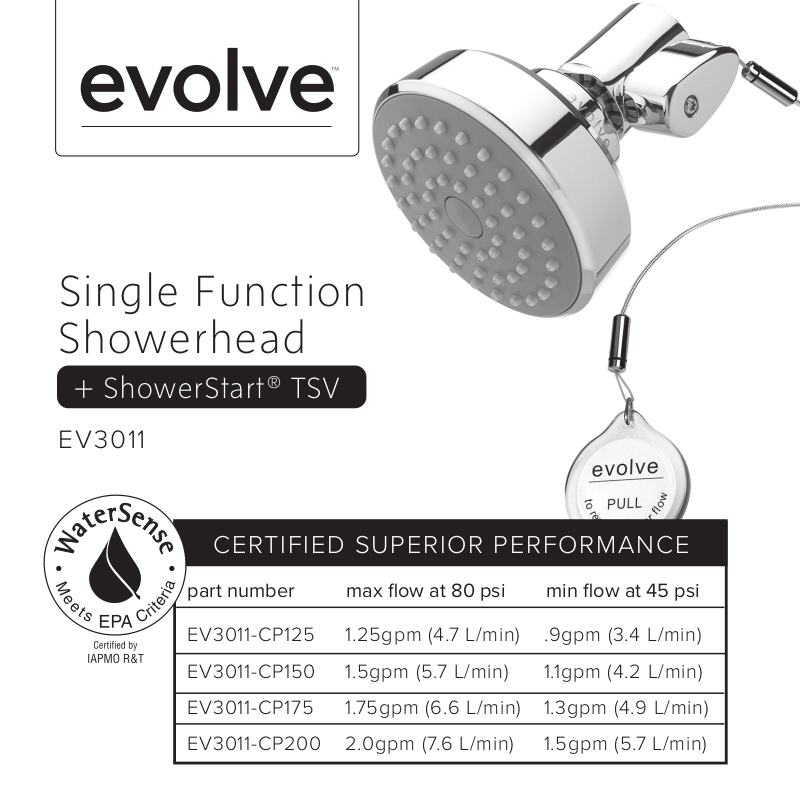

Page 1
™
™
Single Function
Showerhead
+ ShowerStart
EV3011
®
TSV
CERTIFIED SUPERIOR PERFORMANCE
part number max flow at 80 psi min flow at 45 psi
EV3011-CP125
EV3011-CP150 1.5gpm (5.7 L/min) 1.1gpm (4.2 L/min)
EV3011-CP175 1.75gpm (6.6 L/min) 1.3gpm (4.9 L/min)
EV3011-CP200 2.0gpm (7.6 L/min) 1.5gpm (5.7 L/min)
1.25gpm (4.7 L/min) .9gpm (3.4 L/min)
Page 2

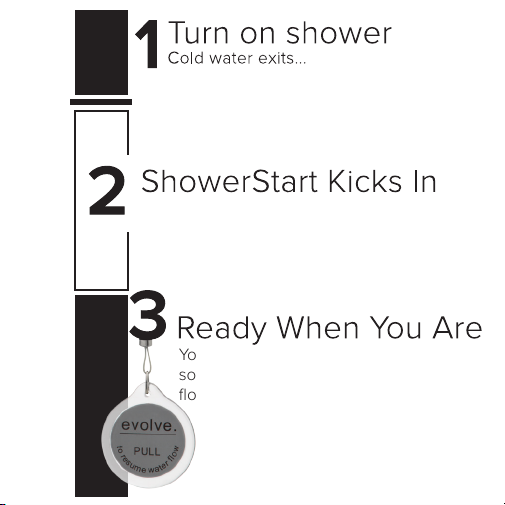

How The ShowerStart TSV Works
Continue with your typical routine the things you do while waiting for the
shower to become warm.
When the water reaches 95°F, ShowerStart
automatically lowers the flow to a trickle - saving
hot water until you’re ready to get in.
You know your shower is warm,
so pull the cord to resume full
flow and begin showering.
Page 3
Maximizing Your Savings
• Rotate shower’s faucet to the hottest setting available
when turning on the shower. This allows the shower to
become warm in shortest period of time.
• Return to the shower as soon as possible once the
trickle begins.
Codes / Standards
WaterSense
Conforms to A112.18.1M. For use with automatic
compensating valves rated at 1.1 gpm (4.2 L/min) or less.
IMPORTANT SAFETY INFORMATION:
ShowerStart TSV is NOT an anti-scald device.
- Lower water heater temperature to prevent scalding accidents.
Water temperatures above 120° F can cause severe burns or even death.
- Always resume water flow and check water temperature before entering shower.
- Not designed for use with tankless hot water heaters.
Page 4
Installation
Wrap plumber’s tape in a clockwise direction
1.
tightly around the screw threads on the shower
pipe. The tape will stretch. This is OK and is
desired. Wrapping the tape creates a solid seal to
prevent water leakage.
Hand tighten showerhead clockwise onto the
2.
shower pipe. The showerhead will operate
eectively in any position, however, the preferred
position is to have the pull cord located on the
side of the shower pipe that is closest to your
shower’s entry.
Cleaning Nozzles
Your evolve showerhead has
easy to clean anti-clog spray
nozzles. To remove mineral
deposits simply glide your finger
along the nozzle tips while the
showerhead is running.
Contents
Showerhead with
ShowerStart TSV
Removable lanyard
Page 5
Trouble Shooting
Things to check if the showerhead won’t resume
normal flow.
1. Try pulling the cord. The water may have already been warm
or someone may have recently taken a shower. Either of these
events may have placed the showerhead in trickle mode.
2. A washer from your previous showerhead
may be blocking the water’s flow. Remove the
showerhead and check the valve by inspecting
the end that connects to the shower pipe. If the
valve is clear, you will see a set of circular holes
creating a flower pattern around a copper stem.
If the valve is blocked, remove the obstruction
and re-install the showerhead.
3. Your water pressure may be below 30 psi.
This can happen in homes that have lower water pressures or
if you are on a well. The showerhead requires static water
pressure of at least 30 psi to function properly.
clear valve
no blockage
www.thinkevolve.com
Page 6
Warranty
3 Year Limited Lifetime Warranty
For warranty claims please contact us at
www.thinkevolve.com or call 480-496-2294
Evolve Technologies warrants this product to be free from defects in materials and
workmanship for a period of three years from the date of purchase. This warranty is limited
to repairing or replacing, at Evolve Technologies’ sole option, any such defective products.
To obtain service under warranty you must obtain a Return Material Authorization (RMA)
number from an Evolve Technologies representative. The product must be returned with
transportation charges prepaid and must be accompanied by a brief description of the
problem encountered and proof of date and place of purchase. This warranty does not
apply to equipment which has been damaged by accident, negligence, or misapplication or
has been altered or modified in any way. This warranty applies to the original purchaser.
EXCEPT AS PROVIDED HEREIN, Evolve Technologies MAKES NO WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTIBILITY AND FITNESS
FOR A PARTICULAR PURPOSE. Some countries do not permit limitation or exclusion of
implied warranties; therefore, the aforesaid limitation(s) or exclusion(s) may not apply to the
purchaser. EXCEPT AS PROVIDED ABOVE, IN NO EVENT SHALL Evolve Technologies BE
LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL, OR CONSEQUENTIAL DAMAGES
ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF
SUCH DAMAGE. Specifically, Evolve Technologies is not liable for any costs, such as lost
products or revenue, loss of equipment, loss of use of equipment, costs of substitutes,
claims by third parties, or otherwise. This warranty gives you specific legal rights and you
may also have other rights which may vary from location to location.
©2017 Evolve Technologies LLC. All rights reserved.
Patent http://www.thinkevolve.com/patents
Other U.S. and Foreign Patents Pending.
Designed and developed in USA. Manufactured in China. Rev-0617
Page 7
™
Regadera de
Una Función
+ ShowerStart
EV3011
®
DESEMPEÑO SUPERIOR CERTIFICADO
número de parte flujo máximo a 80 psi flujo mínimo a 45 psi
EV3011-CP125 1.25gpm (4.7 L/min) .9gpm (3.4 L/min)
EV3011-CP150 1.5gpm (5.7 L/min) 1.1gpm (4.2 L/min)
EV3011-CP175 1.75gpm (6.6 L/min) 1.3gpm (4.9 L/min)
EV3011-CP200 2.0gpm (7.6 L/min) 1.5gpm (5.7 L/min)
™
TSV
Page 8
ShowerStart TSV
Cómo Funciona esta Regadera
ÁBRALE A LA REGADERA
Ábrale al agua de su regadera, y continúe
con su rutina típica – haciendo las cosas que
hace mientras espera que el agua de la
regadera se caliente.
SHOWERSTART™ COMIENZA
A FUNCIONAR
Cuando el agua llega a 95°F, ShowerStart
automáticamente baja el flujo del agua a un
goteo - ahorrando agua caliente hasta que
usted esté listo/a para meterse.
LISTA CUANDO USTED LO ESTÉ
Usted sabe que su regadera está
caliente, así que jálele al cordón para
reanudar la presión completa de su
regadera y empiece a ducharse.
Page 9
MAXIMIZANDO SUS AHORROS
• Al abrir la llave de la regadera, muévala a la
posición más caliente disponible. Esto permite
que la regadera se caliente en el periodo más
corto de tiempo.
• Regrese a la regadera tan pronto como sea
posible una vez que comience a gotear.
CÓDIGOS / ESTÁNDARES
WaterSense
Cumple con A112.18.1M. Para su uso con válvulas automáticas
compensadoras clasificadas a 1.1 gpm (4.2 L/min) ó menos.
IMPORTANTE INFORMACIÓN DE SEGURIDAD:
ShowerStart TSV NO es un dispositivo contra
el agua demasiado calie.
- Bájele a la temperatura de su calentador de agua para prevenir accidentes de quemaduras con agua
caliente. Las temperaturas del agua más altas de 120° F pueden causar quemaduras severas o
hasta la muerte.
- Siempre reanude el flujo del agua y revise la temperatura del agua antes de meterse a la regadera.
- No está diseñada para usarse con calentadores de agua sin tanqu.
Page 10
INSTALACIÓN
Envuelva firmemente la cinta de plomero hacia la
1.
dirección de las manecillas del reloj alrededor de la
rosca en el tubo de la regadera. La cinta se estirará.
Esto está bien y es deseable. Envolver la cinta crea un
sello sólido para evitar fugas de agua.
Atornille la regadera a mano al tubo de la regadera en
2.
la dirección de las manecillas del reloj. La regadera
funcionará eficientemente en cualquier posición. Sin
embargo, la posición preferida es dejando el cordón
situado al lado del tubo de la regadera que esté más
cercano a su entrada a la regadera.
LIMPIANDO LAS BOQUILLAS
ROCIADORAS
Su regadera evolve cuenta con
boquillas rociadoras
anti-obstrucciones fáciles de
limpiar. Para remover los
depósitos minerales,
simplemente deslice su dedo a
través de las puntas de las
boquillas mientras la regadera
esté funcionando.
CONTENIDO
Regadera con Válvula
de Inicio ShowerStart
TSV
Cordón removible
Page 11
LOCALIZANDO Y CORRIGIENDO FALLAS
Cosas que debe revisar si la regadera no reanuda su flujo
normal.
1. Pruebe jalar el cordón. Quizás el agua ya estaba caliente o
alguien puede haberse duchado recientemente. Cualquiera de
estos eventos pudo haber puesto a la regadera en la modalidad
de goteo.
2. Un empaque de la regadera previa puede estar
bloqueando el flujo del agua. Remueva la cabeza
de la regadera y revise la válvula inspeccionando la
terminal que se conecta al tubo de la regadera. Si la
válvula está despejada, usted verá un juego de
hoyos circulares creando un patrón de flujo en
forma de flor alrededor de un vástago de cobre.
Si la válvula está bloqueada, remueva la obstrucción
y vuelva a instalar la cabeza de la regadera.
3. La presión de su agua puede ser menos de 30 psi. Esto puede
suceder en hogares que tienen baja presión de agua o que
reciben agua de un pozo. La regadera requiere una presión de por
lo menos 30 psi estáticas para funcionar apropiadamente.

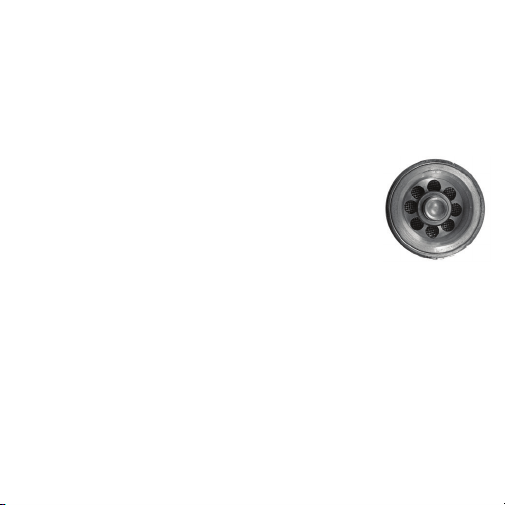

válvula despejada
no hay bloqueos
www.thinkevolve.com
Page 12
GARANTÍA
Garantía de por Vida Limitada de 3 Años
Para reclamaciones de garantía por favor comuníquese con
nosotros en www.thinkevolve.com ó llame al 480-496-2294
Evolve Technologies garantiza que este producto está libre de defectos en materiales y
mano de obra durante un período de tres años de la fecha de compra. Esta garantía está
limitada a la reparación o el reemplazo, a la discreción única de Evolve Technologies, de
cualquier producto defectuoso. Para obtener servicio bajo garantía usted debe obtener un
número de Autorización de Devolución del Material (RMA por sus siglas en inglés) de un
representante de Evolve Technologies. El producto debe ser devuelto con los gastos de
transporte pre-pagados y debe ser acompañado por una breve descripción del problema
encontrado y el comprobante de la fecha y el lugar de compra. Esta garantía no es
aplicable al equipo que haya sido dañado por accidente, negligencia, o mala aplicación o
que haya sido alterado o modificado de cualquier manera. Esta garantía es aplicable al
comprador original. SALVO COMO SE ESTIPULE EN ÉSTA, Evolve Technologies NO
OFRECE GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUYENDO GARANTÍAS DE
COMERCIABILIDAD Y APTITUD PARA UN PROPÓSITO EN PARTICULAR. Algunos países
no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o
exclusiones antes mencionadas pueden no ser aplicables al comprador. SALVO COMO SE
ESTIPULA ANTERIORMENTE, EN NINGÚN CASO Evolve Technologies DEBERÁ SER
RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O
RESULTANTES QUE SURJAN DEBIDO AL USO DE ESTE PRODUCTO, AÚN SI ES ADVERTIDO DE LA POSIBILIDAD DE DICHOS DAÑOS. Específicamente, Evolve Technologies no es
responsable por cualquier costo, tal como productos o ingresos perdidos, pérdida de
equipo, pérdida del uso del equipo, costo de sustitutos, reclamaciones de terceros, o de
otra forma. Esta garantía le otorga derechos legales específicos y usted también puede
tener otros derechos que pueden variar de un lugar a otro.
©2017 Evolve Technologies LLC. Se reservan todos los derechos.
Patentes http://www.thinkevolve.com/patents
Otras patentes pendientes en los E.U.A. y el extranjero.
Diseñada y desarrollada en los E.U.A. Fabricada en China. 0617
