Ear and eye protection MUST be worn while operating this equipment.
Do NOT touch the cutter while it is in motion. Always follow the Personal
Protection Equipment (PPE) recommendations while operating this tool.
This machine is designed specically for drilling holes in mild steel using the
appropriate cutters and accessories. It should NOT be modied and / or used
for any application other than for which it was intended, including powering other
equipment.
Ensure that the total work area can be viewed from the operating position. Use
barriers to keep people away. Do not operate the tool in explosive environments
– power tools create sparks that may ignite ammable materials or gases. Do
not operate the tool in damp or wet conditions or areas, as electric shocks may
result. Always use both hands to operate the tool. Always ensure that the material
you are working on is securely clamped.
• This tool is equipped with an approved cord and plug for its intended
Country of use. The green and yellow conductor in the cord is the grounding
wire, never connect this to a live terminal.
• Remove plug from power supply before replacement of the cutter, making
adjustments or other maintenance work.
• We recommend the use of genuine Evolution supplied cutters.
•
Inspect the machine and cutter before each use and do not use
deformed, cracked, worn or otherwise damaged cutters.
• Ensure the cutter is correctly mounted and do not stop by hand.
• Do not use cutters that do not comply with the characteristics specied in
these instructions.
•
Ensure that the gibs (dovetail slides) are correctly adjusted before
each use. This is essential for proper and safe operation of the
machine.
• Always keep the power cord away from moving parts of the tool.
• When you put the tool away, switch off the motor and ensure that all moving
parts have come to a complete standstill.
Never use the tool without the original protection guard system.
•
Machine Set Up: Changing Cutters
To insert a cutter, rst insert the pilot pin. Then slide the cutter into the adaptor,
align the proper at with the locking screw(s) and tighten securely with the
supplied hex wrench. CAUTION: Ensure that the locking screw is on a at of
the cutter and not just against the rounded shank. To remove cutter, reverse the
procedure. Ensure that the coolant feed tap is on and coolant feeds properly by
pushing the pilot pin. If it feeds too quickly or slowly, adjust the tap accordingly.
Keep the tap closed when not in use.
2
EC – Declaration of
Conformity
We, Evolution Power Tools Limited
Venture One
Longacre Close
Shefeld
as the supplier of the product listed below:-
BORA 2800 Magnetic Drill
S20 3FR
Part Number: BORA28001/BORA28002/BORA28002EU
Declare, under our sole responsibility that the equipment to which this
document relates, is in conformity with the following standards or other
EN60335-1: 1994+A1+A2+A11-A16
and thereby conforms to the protection requirements of Council Directive
73/23/EEC amended by 93/68/EEC relating to the Low Voltage
Directive, Council Directive 98/37/EEC relating to the Machine Directive
and Council Directive 89/336/EEC relating to the EMC Directive,
and is compliant with Council Directive 2002/95/EC in relation to the
Restriction of Hazardous Substances in electrical & electronic equipment
(RoHS). EU Directive 2002/95/EC restricts the use of the 6 substances
below in the manufacture of specic types of electrical equipment. Whilst
this restriction does not legally apply to components, it is recognized that
component ‘compliance’ is relevant to many customers.
Evolution Power Tools’ denition of RoHS Compliance:
•The product does not contain any restricted substances in
concentrations and applications banned by the directive
•and for components, the product is capable of being worked at
the higher temperatures required by lead-free soldering.
The restricted substances and maximum allowed concentrations in
homogenous materials are, by weight:
PBB (Polybrominated Biphenyis) – 0.1%
PBDE (Polybrominated Diphenyl Ethers) – 0.1%
Hexavalent Chromium – 0.1%
Level of Sound pressure according to 86/188/EEC, 98/37/EEC &
Voltage: 110/230v
Power: 1200W
normative documents:-
EN55014-1: 2000+A1+A2
EN55014-2: 1997+A1
EN61000-3-2: 2000
EN61000-3-3: 1995+A1
EN61000-3-11: 2000
Lead – 0.1%
Mercury – 0.1%
Cadmium – 0.01%
2000/14/EC:-
Guaranteed Sound Power Level:
All Relevant technical documentation is held at Evolution Power Tools
90.0 dB(A)
Ltd, Shefeld (UK).
Authorised by:
Mr Matthew J Gavins
Managing Director
9
th
May 2007
3
Changing The Arbor / Drill Chuck
This machine can easily be converted to operate standard twist drills. Using
a 20mm spanner (not supplied) rst remove the arbor then remove the arbor
support bracket by undoing the 4 M5 bolts. Fit chuck. Insert twist drill and tighten
with chuck key. To remove drill chuck, simply reverse the procedure.
Magnetic Drill Safety
The drill’s magnetic adhesion depends on the thickness of the work piece. 1/2”
(12mm) is the optimum thickness for safe operation. Keep the magnet clean of
metal chips and other dirt and debris. These will seriously reduce the magnetic
adhesion. Ensure that the magnet has adhered to the work piece rmly before
switching on the drill. The drill must be operated on its own electrical outlet with
a Residual Current Device as other units sharing an outlet could result in loss
of magnetic adhesion. Always use the supplied safety chain. Before each
use always check the coolant feed and level is sufcient. Never operate without
cutting coolant or paste. When drilling I beams with a curved surface, mount
the machine parallel to the work piece. Avoid operating the drill at greater than
a 45 degree angle. Over - head drilling is extremely hazardous and is not
recommended.
Adjusting Gibs (Dovetail Slides) Free Play
Periodically check, lubricate, and adjust as necessary. To adjust, use the supplied
wrench to loosen the lock nuts. Using the supplied Hex key, adjust the screws
evenly whilst moving the handle up and down, so that there is no free play, yet no
binding anywhere through its range of travel. Re-tighten the lock nuts.
Operating Advice
Position the machine using the pilot pin as an aid to locating the center of the cut.
Switch on the magnet and check that the cutter is still in the correct position and
the machine is securely held to the work piece. With the motor head in the raised
position, switch on the motor and allow to come up to full speed. Turn the crank
handle to begin cutting. Use light pressure at rst to keep bit from wandering,
and then continue with normal pressure. Do not force the tool – let the speed of
the cutter do the work. Cutting performance will not improve by applying more
pressure on the tool and cutter and motor life will be reduced. Regulate the ow
of cutting coolant as required with the coolant feed tap. Use less pressure as the
cutter exits through the material. Always provide a method of catching the slug,
where the ejected slug may cause injury. CAUTION: the slug ejects at end of cut
and is very hot.
Maintenance And Troubleshooting
Keep tool and cord clean. In case of electrical or mechanical malfunction,
immediately switch off the tool and disconnect the plug. Excessive sparking may
indicate the presence of dirt in the motor or worn out carbon brushes. Periodically
check brushes for wear and replace when they reach 1/4” (6mm), also check that
the machine is well lubricated. For all other service and maintenance, take the
machine to an authorized service center, or to Evolution USA, Iowa, if bought in
the USA, after typically 40 drilling hours, dependent upon the type of workload
it has endured.
Notice: Normal wear and tear and damage caused by misuse is not
covered under the 12-Month guarantee.
Bedienungsanleitung
Wichtig
Bitte lesen Sie die Bedienungsanleitung und die Sicherheitshinweise
sorgfältig und vollständig durch. Zu Ihrer eigenen Sicherheit überprüfen
Sie bitte vor jeder Benutzung, dass die Spannung der Stromquelle mit
den Angaben auf dem Typenschild des Gerätes übereinstimmt, und dass
alle Handgriffe und Geräteelemente sicher montiert sind. Sollten Sie zu
irgendeinem Aspekt der Bedienung dieses Gerätes Fragen haben, wenden
Sie sich bitte an Ihren Händler.
419
Diese Bedienungsanleitung sorgfältig aufbewahren.
Technische Daten Modell BORA 2800
Motor (230 V oder 115 V, 50/60 Hz) (Watt): 1200
Maximaler Schneidwerkzeugdurchmesser: 28 mm
MaximaleSchnitttiefe: 50 mm
Leerlaufdrehzahl (min-1): 570
Empfohlene maximale Einschaltdauer (Minuten): 30
Schalldruckpegel (unter Last) (dB (A)): 90
Gewicht: 14 kg
Max. Abmessungen (Ständer voll angehoben): 585mm x 220mm x 310mm
Mindestabmessungen (Ständer voll abgesenkt): 450mm x 130mm x 310mm
Abmessungen des Magneten: 50mm x 80mm x 164mm
Magnethaftkraft: 1300 kg
Schneidwerkzeughalter, Innendurchmesser: 19 mm Weldon-Spannäche
Im Lieferumfang des Gerätes enthaltene Standardausrüstung: 1 Kühlschmiermitteltank,
1 Kühlschmiermittelleitung, 1 Schutzvorrichtung, 3 Innensechskantschlüssel, 3 Griffe,
2 Flügelschrauben, 2 Federscheiben, 1 Kette, 1 Bohrfutter und Schlüssel, Tragekoffer.
Beim Arbeiten mit diesem Gerät MÜSSEN Gehörschutz und Schutzbrille
getragen werden. NICHT mit dem rotierenden Schneidwerkzeug in
Berührung kommen. Beim Arbeiten mit diesem Gerät ist stets die
Richtlinie über persönliche Schutzausrüstungen (PSA) zu beachten.
Dieses Gerät ist eigens zum Schneiden von Löchern in Weichstahl unter
Verwendung geeigneter Schneidwerkzeuge und Zubehörteile bestimmt. Es darf
NICHT modiziert und/oder für andere als den angegebenen Verwendungszweck
benutzt werden, insbesondere auch nicht als Antrieb für andere Geräte.
Stellen Sie sicher, dass von der Bedienerposition aus der gesamte Arbeitsbereich
eingesehen werden kann. Absperrungen verwenden, um unbeteiligte Personen
vom Arbeitsbereich fernzuhalten. Das Gerät nicht in explosionsgefährdeten
Bereichen benutzen, da Elektrowerkzeuge Funken erzeugen, die entammbare
Werkstoffe oder Gase in Brand setzen können. Nicht in feuchten oder nassen
Umgebungen bzw. Bereichen verwenden. Es besteht die Gefahr eines
elektrischen Schlages. Beim Arbeiten Gerät immer fest mit beiden Händen
halten.Vergewissern Sie sich stets, dass das zu bearbeitende Werkstück sicher
eingespannt ist.
• Kabel und Gerätestecker dieses Gerätes sind für das Bestimmungsland
zugelassen. Die grüngelbe Ader des Gerätekabels ist der Erdungsleiter.
Den Erdungsleiter niemals an eine Strom führende Klemme anschließen.
• Vor dem Wechseln des Schneidwerkzeugs, Änderungen der Einstellungen
oder anderen Wartungsarbeiten immer zuerst den Gerätestecker aus der
Netzsteckdose ziehen.
• Wir empfehlen die ausschließliche Verwendung von
Originalschneidwerkzeugen der Marke Evolution.
• Gerät und Schneidwerkzeug vor jeder Benutzung kontrollieren. Keine
verbogenen, rissigen, abgenutzten oder anderweitig beschädigten
Schneidwerkzeuge verwenden.
• Vergewissern Sie sich, dass das Schneidwerkzeug korrekt eingesetzt ist.
Schneidwerkzeug nicht mit der Hand abbremsen.
• Κeine Schneidwerkzeuge verwenden, die nicht den in dieser
Bedienungsanleitung spezizierten Eigenschaften entsprechen.
• Vor jeder Verwendung korrekte Einstellung der Schwalbenschwanzführun
gen sicherstellen. Dies ist für den ordnungsgemäßen und sicheren Betrieb
des Geräts unerlässlich.
• Netzkabel stets von den beweglichen Geräteteilen fernhalten.
• Wenn Sie das Gerät ablegen, schalten Sie den Motor aus und vergewissern
Sie sich, dass alle beweglichen Teile zum völligen Stillstand gekommen
sind.
• Niemals ohne die Originalschutzvorrichtungen mit dem Gerät arbeiten.
Einstellungen am Gerät: Schneidwerkzeuge wechseln:
Zum Einsetzen eines Schneidwerkzeugs zunächst Führungszapfen einsetzen.
Dann Schneidwerkzeug in Adapter schieben, Abachung des Kegelschafts mit
Feststellschraube(n) ausrichten und diese mit mitgeliefertem Sechskantschlüssel
festziehen. VORSICHT: Darauf achten, dass die Feststellschraube auf
einer Abachung des Schafts aufsetzt und nicht auf einer Abrundung. Zum
Entfernen des Schneidwerkzeugs Vorgang umkehren. Um zu überprüfen,
ob der Kühlschmiermittelzufuhrhahn geöffnet ist und Kühlschmiermittel in
ausreichender Menge zugeführt wird, den Führungszapfen anstoßen. Wenn
Kühlschmiermittelzufuhr zu schnell oder zu langsam erfolgt, Zufuhrhahn
entsprechend regulieren. Bei Nichtbenutzung Zufuhrhahn geschlossen halten.
Spindel / Bohrfutter wechseln
Dieses Gerät kann einfach zur Verwendung von Standard-Spiralbohrern
umgerüstet werden. Entfernen Sie mit einem 20-mm-Schraubenschlüssel
(nicht mitgeliefert) zunächst den Dorn und anschließend den Stützbügel des
Dorns, indem Sie die vier M5-Schrauben herausdrehen. Bohrfutter anbringen.
Spiralbohrer einstecken und Bohrfutter mit dem Bohrfutterschlüssel fest
anziehen. Zum Entfernen des Bohrfutters die o. g. Vorgehensweise umkehren.
Sicheres Arbeiten mit Magnetbohrmaschinen
Die magnetische Haftung der Bohrmaschine ist von der Dicke des Werkstücks
abhängig. Die Mindestdicke für sicheres Arbeiten beträgt 12 mm. Magnet von
Metallspänen und anderem Schmutz und Abfall freihalten. Verunreinigungen
können die magnetische Haftung erheblich beeinträchtigen. Vor Einschalten
der Bohrmaschine sicherstellen, dass der Magnet fest am Werkstück haftet. Die
Bohrmaschine muss an einer eigenen, mit einer Fehlerstromschutzschaltung
ausgestatteten Netzsteckdose betrieben werden, da der Anschluss weiterer
Geräte an die gleiche Netzsteckdose zu einem Verlust der magnetischen
Haftung führen könnte. Stets die mitgelieferte Sicherheitskette verwenden.
Vor jeder Benutzung sicherstellen, dass Kühlschmiermittelzufuhr und -füllstand
ausreichend sind. Niemals ohne Schneidkühlmittel bzw. Schneidpaste arbeiten.
Beim Bohren von I-Trägern mit gekrümmter Oberäche das Gerät parallel zum
Werkstück fest spannen. Die Arbeit mit der Bohrmaschine in einem Winkel
größer als 45 Grad ist zu vermeiden. Bohren über Kopf ist äußerst gefährlich
und wird nicht empfohlen.
Spiel der Schwalbenschwanzführungen einstellen
Schwalbenschwanzführungen in regelmäßigen Abständen kontrollieren,
schmieren und bei Bedarf nachjustieren. Zum Justieren die Sicherungsmuttern
mit dem mitgelieferten Schraubenschlüssel lösen. Die Schrauben mit dem
mitgelieferten Innensechskantschlüssel unter gleichzeitigem Auf- und
Abwärtsbewegen des Griffes gleichmäßig derart einstellen, dass auf dem
gesamten Arbeitsweg des Griffes weder freies Spiel bleibt noch eine Blockierung
entsteht. Sicherungsmuttern wieder anziehen.
Bedienungshinweise
Positionieren Sie das Gerät unter Verwendung des Führungszapfens als Hilfsmittel
zur Bestimmung der Schnittmitte. Magnet einschalten und kontrollieren, ob sich
das Schneidwerkzeug noch immer an der richtigen Stelle bendet und das Gerät
sicher am Werkstück haftet. Motor mit dem Motorkopf in angehobener Stellung
einschalten und warten, bis der Motor mit voller Geschwindigkeit läuft. Kurbelgriff
drehen und mit dem Schneiden beginnen. Anfangs leichten Druck ausüben, um
ein Wandern des Bohrers zu vermeiden. Danach mit normalem Druck fortfahren.
Keinen übermäßigen Druck auf das Elektrowerkzeug ausüben. Lassen Sie
die schnellen Bewegungen des Schneidwerkzeugs die Arbeit machen. Durch
mehr Druck auf das Elektrowerkzeug wird die Schneidleistung nicht verbessert,
jedoch reduziert sich hierdurch die Lebensdauer von Schneidwerkzeug und
Motor. Schneidkühlmittelstrom mithilfe des Kühlmittelzufuhrhahns regulieren.
Druck verringern, sobald das Schneidwerkzeug das Material durchdrungen hat.
Stets Vorkehrungen zum Auffangen des Metallrests treffen, insbesondere falls
der ausgeworfene Metallrest eine Verletzungsgefahr darstellt. VORSICHT: Der
Metallrest wird am Ende des Schnitts ausgeworfen und ist sehr heiß.
Wartung und das Finden und Beseitigen von Störungen
Elektrowerkzeug und Kabel sauber halten. Im Falle einer elektrischen oder
mechanischen Fehlfunktion das Gerät sofort ausschalten und den Gerätestecker
aus der Netzsteckdose ziehen. Übermäßige Funkenbildung ist möglicherweise ein
Anzeichen für Schmutz im Motor bzw. abgenutzte Kohlebürsten. Die Kohlebürsten
in regelmäßigen Abständen auf Verschleiß kontrollieren und austauschen, sobald
sie auf 6 mm abgenutzt sind. Ebenso ist eine gute Schmierung des Geräts zu
gewährleisten. Für alle anderen Kundendienst- und Wartungsarbeiten das Gerät
zu einem autorisierten Kundendienstzentrum bringen (bzw. zu Evolution, Iowa,
USA, sofern das Gerät in den USA erworben wurde). Routinemäßige Wartungen
des Gerätes sollten abhängig von der Art der Arbeitsbelastung gewöhnlich alle
40 Betriebsstunden erfolgen.
Original Evolution Zubehörteile
HTA153 Bohrfutter und Schlüssel 13 mm (1/2“)
HTA030 Spitzsenker 30 mm (1-1/4”)
HTxxSKurze (25 mm) Schneidwerkzeuge, lieferbar 12 mm – 28 mm
HTxxLLange (50 mm) Schneidwerkzeuge, lieferbar 12 mm – 28 mm
6
Hinweis: Normaler Verschleiß und durch falsche Bedienung verursachte
Beschädigungen fallen nicht unter die zwölfmonatige Garantie.
Consignes d’utilisation
Important
Lire attentivement ces consignes d’utilisation et de sécurité jusqu’à la n. Par
mesure de sécurité, avant d’utiliser cet équipement, vérier que la tension
électrique est correcte et que toutes les poignées et pièces sont bien xées.
En cas du moindre doute sur l’utilisation de cet équipement, contacter le
revendeur.
Caractéristiques du modèle BORA 2800
Moteur (230 V ou 115 V, 50/60 Hz) (W) : 1200
Diamètre de fraise maximum : 28 mm
Profondeur de coupe maximum : 50 mm
Vitesse de rotation sans charge (min-1) : 570
Cycle d’utilisation recommandé maximum (minutes) : 30
Niveau de pression sonore (en charge) (dB(A)) : 90
Poids : 14 kg
Dimensions maxi. (bâti soulevé) : 585x220x310
Dimensions mini. (bâti abaissé) : 450x130x310
Dimensions : 50x80x164
Adhérence magnétique : 1300 kg
Diamètre intérieur du porte-fraise : 19 mm 3/4” (queue Weldon)
Conservez ces consignes
Equipement standard fourni avec cet équipement : 1 réservoir de liquide d’arrosage,
1 tuyau de liquide d’arrosage, 1 carter de protection, 3 clé six pans, 3 poignées, 2 vis
à papillons, 2 rondelles élastiques, 1 chaîne, 1 Mandrin et clé, 1 coffret de transport.
IL EST IMPERATIF de se protéger les yeux et les oreilles pendant
l’utilisation de cet équipement. NE PAS toucher la fraise lorsqu’elle
est en mouvement. Toujours suivre les recommandations concernant
l’équipement de protection individuel (EPI) pendant l’utilisation de cet
équipement.
Cette machine est conçue spéciquement pour percer des trous dans de l’acier
doux en utilisant des fraises et des accessoires appropriés. Elle NE DOIT être ni
modiée ni utilisée pour des applications autres que celles pour lesquelles elle
est prévue, notamment entraîner d’autres équipements.
Veiller à ce que toute la zone de travail soit visible de la position de travail. Mettre
des barrières pour tenir les personnes à distance. Cet outil ne doit pas être
utilisé dans un environnement explosif – un outil électrique crée des étincelles
qui peuvent enammer des matériaux ou des gaz inammables. Ne pas utiliser
cet outil dans des conditions ou des zones humides, car il pourrait y avoir des
chocs électriques. Toujours utiliser les deux mains pour faire fonctionner cet outil.
Veiller à ce que le matériau à percer est bien xé.
• Cet outil est muni d’un cordon d’alimentation et d’une prise approuvés
pour l’usage auquel il est destiné. Le conducteur vert et jaune du cordon est le l de mise à la terre, et ne doit jamais être raccordé à une borne de tension.
• Débrancher la prise de l’alimentation électrique avant de remplacer la
fraise, de faire des réglages ou d’autres opérations de maintenance.
• Il est recommandé d’utiliser des fraises fournies par Evolution.
• Avant chaque utilisation, examiner la machine et la fraise. Ne pas
utiliser une fraise qui est déformée, ssurée, usée ou endommagée
d’une manière quelconque.
• Veiller à ce que la fraise soit montée correctement et ne pas l’arrêter à la
main.
• Ne pas utiliser de fraises qui ne soient pas conformes aux caractéristiques
spéciées dans les présentes consignes.
• Avant chaque utilisation, veiller à ce que les cales de guidage
(glissières en queue d’aronde) soient ajustées correctement. Ceci
est essentiel pour le bon fonctionnement en toute sécurité de la
machine.
• Le cordon d’alimentation doit toujours être à distance des organes mobiles
de l’outil.
• Lorsque l’outil est rangé, mettre le moteur hors tension et veiller à ce que
tous les organes mobiles soient complètement à l’arrêt.
• Ne jamais utiliser l’outil sans le système de protection d’origine.
Conguration de la machine : changement de fraise
Pour insérer une fraise, insérez d’abord la tige guide. Faites ensuite glisser
la fraise dans l’adaptateur, aligner le méplat qui convient avec la (les) vis de
verrouillage et serrer solidement avec la clé hexagonale fournie. ATTENTION :
Assurez vous que la vis de verrouillage est sur un méplat de la fraise, et non pas
seulement contre la tige arrondie Pour retirer la fraise, inversez la procédure.
Assurez vous que le robinet d’alimentation en liquide de refroidissement est en
marche et que le liquide avance correctement en poussant la tige guide. S’il
avance trop rapidement ou trop lentement, ajustez le robinet en conséquence.
Fermez le robinet lorsque la machine n’est pas en fonctionnement.
Changement de l’arbre / mandrin de la perceuse
Cette machine peut être facilement convertie pour actionner un foret hélicoïdal
standard. A l'aide d'une clé de 20mm (non fournie) démonter l'arbre porte-outil
puis enlever le bloc support en retirant les 4 boulons M5. Monter le mandrin.
Introduire le foret hélicoïdal et le serrer avec la clé du mandrin. Pour déposer le
mandrin de la perceuse, procéder en sens inverse.
Sécurité de la perceuse magnétique
L’adhérence magnétique de la perceuse dépend de l’épaisseur de la pièce
à percer. Pour un fonctionnement en toute sécurité, l’épaisseur doit être au
minimum de 12 mm (1/2”). L’aimant doit toujours être exempt de limaille et autres
poussières et débris car cela réduit considérablement l’adhérence magnétique.
Veiller à ce que l’aimant adhère bien à la pièce avant de brancher la perceuse.
La perceuse doit fonctionner sur sa propre prise de courant avec un dispositif
de courant résiduel car si cette prise était partagée avec d’autres appareils,
cela pourrait entraîner une perte d’adhérence magnétique. Toujours utiliser la
chaîne de sécurité fournie. Avant chaque utilisation, vérier que l’alimentation
et le niveau du liquide d’arrosage sont satisfaisants. Ne jamais utiliser sans pâte
ou liquide d’arrosage. Pour le fraisage d’un prolé en I à surface courbe, monter
la machine parallèlement à la pièce à percer. Eviter d’utiliser la perceuse à un
angle de plus de 45 degrés. Le fraisage en plongée est extrêmement dangereux
et déconseillé.
Réglage du jeu des cales de réglage (glissières à queue d’aronde)
Les vérier, lubrier et ajuster à intervalles réguliers comme nécessaire. Pour
le réglage, utiliser la clé fournie pour desserrer les contre-écrous. Utiliser la clé
six pans fournie pour ajuster les trois vis uniformément tout en faisant monter et
descendre la poignée de façon à ce qu’il n’y ait pas de jeu, mais aussi pas de
grippage sur toute la course. Resserrer les contre-écrous.
Conseil d’utilisation
Positionner la machine en utilisant la goupille de guidage pour pouvoir trouver
le centre du perçage. Brancher l’aimant et vérier que la fraise est toujours à la
position correcte et que la machine est bien xée à la pièce à percer. La tête du
moteur étant à la position élevée, mettre le moteur sous tension et attendre qu’il
arrive à sa vitesse normale. Tourner la manivelle pour commencer le perçage.
Exercer d’abord une pression légère pour que le foret ne s’écarte pas, puis
continuer avec la pression normale. Ne pas pousser l’outil – laisser la vitesse de
la fraise faire le travail. La performance du fraisage n’est pas améliorée par une
plus grande pression exercée sur l’outil, mais la durée de vie de la fraise et du
moteur sera réduite. Réguler le débit du liquide d’arrosage comme nécessaire à
l’aide du robinet d’alimentation du liquide d’arrosage. Réduire la pression lorsque
la fraise sort du matériau. Toujours prévoir un moyen de recueillir le bouchon,
car le bouchon éjecté peut entraîner des dommages corporels. ATTENTION : le
bouchon éjecté à la n du perçage est très chaud.
Maintenance et dépistage des pannes
L’outil et le cordon d’alimentation doivent toujours être propres. En cas de
dysfonctionnement électrique ou mécanique, l’outil doit être immédiatement mis
hors tension et la prise débranchée. S’il y a beaucoup d’étincelles, cela peut
indiquer la présence de saletés dans le moteur ou l’usure des balais de charbon.
Vérier l’état des balais à intervalles réguliers et les remplacer lorsqu’ils font
6 mm. Vérier également que la machine est bien lubriée. Pour toute autre
réparation et opération de maintenance, la machine doit être conée à un centre
de réparation agréé ou à Evolution USA, Iowa, si elle a été achetée aux EtatsUnis, normalement au bout de 40 heures de perçage, ou en fonction du type
travail qui a été effectué.
8
Accessoires – Pièces d’origine Evolution fournies
HTA153 Mandrin et clé 13 mm
HTA030 Fraise conique 0-30 mm
HTxxSFraises courtes 25 mm disponibles 12 mm – 28 mm
HTxxLFraises longues 50 mm disponibles 12 mm – 28 mm
Avis : L’usure normale et l’endommagement dû à un mauvais emploi ne
sont pas couverts par la garantie de 12 mois.
Instrucciones de funcionamiento
Importante
Le rogamos que lea todas estas instrucciones de funcionamiento y de
seguridad cuidadosamente. Por su propia seguridad, compruebe que la
tensión es correcta antes de usar este equipo y que todos los asideros y
piezas están rmemente asegurados. Si no está seguro sobre algún aspecto
de este equipo, póngase en contacto con su distribuidor.
Ficha técnica del modelo BORA 2800
Motor (230v o 115v 50/60 Hz) (vatios): 1200
Diámetro máximo del cutter: 28mm
Prof. máxima de corte: 50mm
RPM sin carga (min-1): 570
Ciclo de trabajo máximo recomendado (minutos): 30
Equipo estándar suministrado con la unidad: 1 tanque de refrigerante, 1 tubería
de refrigerante, 1 Guarda, 3 llave hexagonal, 3 asideros, 2 tornillos de mariposa,
2 arandelas, 1 cadena, 1 torno y llave , 1 caja de transporte.
Guarde estas instrucciones
DEBERÁ LLEVARSE protección ocular y auditiva mientras opera este
equipo. NO TOQUE el cutter mientras esté en movimiento. Siga las
recomendaciones para Equipos de Protección Personal (EPP) mientras
opera esta herramienta.
Esta máquina está diseñada especícamente para hacer agujeros en acero
dulce usando los cutres y accesorios apropiados. NO DEBERÍA modicarse
y/o utilizarse para cualquier otro tipo de aplicación excepto para el que ha sido
diseñado, incluyéndose como fuerza motriz de otro equipo.
Asegúrese de que el área total de trabajo puede verse desde la posición de
operación. Utilice barreras para mantener a las personas alejadas. No ponga
en marcha la herramienta en ambientes explosivos, ya que las herramientas
motorizadas crean chispas que pueden provocar ignición de materiales
inamables o gases. No ponga en marcha la herramienta en condiciones de
humedad o en presencia de agua, ya que pueden ocurrir descargas eléctricas.
Use ambas manos para poner en marcha la herramienta. Cerciórese siempre
que el material en el que está trabajando están amarrado con total seguridad.
Esta herramienta está equipada con un cable y enchufe aprobados para
su uso en el país de utilización. El conductor verde y amarillo del cable
es el cable de toma a tierra y nunca ha de conectarlo a un terminal vivo.
• Saque el enchufe de su punto de alimentación antes de recambiar el
cutre, realizando los ajustes u otras tareas de mantenimiento.
• Recomendamos el uso de cutters Evolution genuinos.
• Inspeccione la máquina y el cutter antes de cada uso y no utilice
cutters deformados, agrietados, desgastados o dañados de algún
modo.
• Cerciórese de que el cutter está montado correctamente y no detenga con
la mano.
• No utilice cutters que no cumplan con las características especicadas en
estas instrucciones.
• Asegúrese de que las chavetas de sostén (deslizadores a cola de milano)
están ajustados correctamente antes de cada uso. Esto es fundamental
para que la máquina funcione debidamente y sin riesgos.
• Mantenga alejado el cable de alimentación de las piezas móviles de la
herramienta.
• Cuando vaya a dejar la máquina en descaso, apague el motor y
cerciórese de que todas las piezas móviles se han detenido
completamente.
• No utilice nunca la herramienta sin el sistema original de guarda para
protección.
Conguración de la máquina: Cambio de cutters
Para insertar una fresa, inserte en primer lugar el pasador piloto. A continuación,
deslice la fresa en el adaptador, alinee el plano adecuado con el o los tornillos de
bloqueo y apriete para asegurar con la llave que se suministra. PRECAUCIÓN:
Asegúrese de que el tornillo de bloqueo está en un plano de la fresa y que no
está solamente apoyado en el eje redondeado. Si la alimentación es demasiado
rápida o lenta, ajuste la rosca según sea necesario. Mantenga la rosca cerrada
cuando no se use.
Cambiar el árbol / torno taladrador
Esta máquina puede convertirse fácilmente para funcionar con brocas estándar.
Usando una llave de horquilla de 20 mm (no incluida), retire primero el eje y, a
continuación, retire su soporte, desatornillando los 4 pernos M5. Instale el torno.
Inserte la broca y apriete con un aprietatornos. Para extraer el torno taladrador,
siga los pasos anteriores al revés.
Seguridad con los taladros magnéticos
La adhesión magnética del taladro depende del grosor de la pieza de trabajo.
1/2” (12mm) es el grosor mínimo para un funcionamiento seguro. Mantenga el
imán libre de virutas metálicas y de otro tipo de suciedad ya que podría reducir
seriamente la adhesión magnética. Cerciórese de que el imán se ha adherido a
la pieza de trabajo rmemente antes de conectar el taladro. Éste debe operarse
desde su propia toma eléctrica con un dispositivo de corriente residual, ya que
si hay otras unidades compartiendo la toma se podría provocar una pérdida de
la adhesión magnética. Use siempre la cadena de seguridad suministrada.
Antes de cada uso, compruebe siempre la entrega de refrigerante y que el nivel
sea el correcto. Nunca ponga el aparato en marcha sin refrigerante o pasta de
corte. Cuando se disponga a taladrar vigas de supercie curvada, monte la
máquina en paralelo a la pieza de trabajo. Evite operar el taladro más allá de
un ángulo de 45 grados. Taladrar por encima de la cabeza es extremadamente
peligroso y no se recomienda.
Ajuste de la holgura de las chavetas (deslizadores a cola de milano)
Compruebe periódicamente, lubrique y ajuste según sea necesario. Para
ajustar, use la llave inglesa que se suministra para aojar las contratuercas. Use
la llave hexagonal que se suministra para ajustar los tornillos de modo nivelado
mientras mueve el asidero hacia arriba y hacia abajo para que no haya excesiva
holgura pero tampoco que se quede pegado en su carrera. Vuelva a apretar las
contratuercas.
Consejos para la operación
Coloque la máquina usando el pasador piloto como ayuda para localizar el centro
del corte. Active el imán y verique que todo el cutter está en posición correcta
y que la máquina queda soportada con seguridad a la pieza de trabajo. Con el
cabezal del motor en posición elevada, encienda el motor y permita que llegue a
su plena velocidad. Gire el asidero para comenzar a cortar. Presione levemente
en un inicio para que la broca no se desvíe y, seguidamente, prosiga con presión
normal. No fuerce la herramienta: deje que la velocidad del cutter haga el trabajo.
No mejorará el corte aplicando más presión en la herramienta, sino que reducirá
la vida útil del cutter y del motor. Regule el ujo del refrigerante de corte según se
necesite con el grifo de suministro de refrigerante. Presione menos según vaya
saliendo el cutter por el material. Proporcione siempre un método de recoger el
lingote cuando su salida pueda causar lesiones. PRECAUCIÓN: el lingote se
expulsa al nal del corte y está muy caliente.
Mantenimiento y solución de problemas
Mantenga limpia la herramienta y el cable. En caso de un mal funcionamiento
eléctrico o mecánico, apague inmediatamente la herramienta y desconecte
el enchufe. Una presencia excesiva de chispas puede indicar la presencia de
suciedad en el motor o de cepillos desgastados. Compruebe periódicamente
1013
los cepillos por si estuviesen desgastados y recámbielos cuando alcancen los
6mm. Compruebe también que la máquina esté bien lubricada. Para cualquier
otra tarea de servicio y mantenimiento, lleve la máquina a un centro de servicio
autorizado o a Evolution USA, Iowa (si la ha adquirido en los Estados Unidos)
después de 40 horas de taladrado, dependiendo del tipo de carga de trabajo al
que haya sometido la máquina.
Accesorios – Suministros genuinos Evolution
HTA153 Torno y llave 13mm
HTA030 Broca ahondada 0-30mm
HTxxSDisponibles cutters cortos de (25mm) 12mm - 28mm
HTxxLDisponibles cutters largos de (50mm) 12mm - 28mm
Advertencia: El desgaste normal y daños causados por un mal
uso de la máquina no están cubiertos por la garantía de 12 meses.
Instrucoes
Importante
Por favor leia as instrucoes todas com atencao como usar e os cuidados a ter
com este aparelho. Para a sua seguranca vereque se a currente electrica
e correcta e que todas as pecas estao devidamente seguras. Se nao esta
certo em como usar este equipamento contact o seu distribuidor.
Detalhes do modelo BORA 2800
Motor(230 ou 115v 50/60Hz)(watts): 1200
Diametro maximo de perfuracao 28mm
Corte maximo em profundidade 50mm
RPM No Load (min-1) 570
Tempo maximo recomendado (minutos) 30
Nivel de pressao sonora (Under Load) (db(A) 90
Peso 14kg
Dimencoes maximas 585x220x310
Dimencoes minimas 450x130x310
Dimencoes magneticas 50x80x164
Adesao magnetica 1300Kg
Diametro interno peca interior 3/4” 19mm Weldon Shank
Equipamento normalmente incluido: 1 Recipiente refrescante, 1 Tubo de
Refrescante, 1 Protector, 3 Chave Hex, 3 Punhos, 2 Parafusos tipo borboleta, 2
Vedantes, Chave , 1 Corrente e a sua caixa propria.
POR FAVOR GUARDE ESTAS INSTRUCOES
Protecao dos olhos e ouvidos DEVE ser usada durante o uso deste
equipamento. NAO toque na broca enquanto em uso. Siga sempre as
recomendacoes feitas pela Protecao Pessoal do Equipamento (PPE)
durante o uso deste aparelho.
Esta maquina foi especicamente desenhada para fazer furos em ferro brando
use sempre as brocas e acessorios apropriados. NAO deve ser alterado ou
usado para outros ns que nao sejam apropriados, incluindo no uso de outro
equipamento.
Mantenha a area de trabalho totalmente livre de obstaculos e de pessoas.Nao
use este aparelho em areas aonde existem explosivos e possivel que se facam
chispas o que podem causar incendios. Nao use este aparelho em zonas
humidas devido a possivel ocurrencia de choques electricos. Quando usar este
aparelho use sempre as duas maos, verique sempre que todo o material que
esta a usar esta devidamente seguro.
• Esta herramienta está equipada con un cable y enchufe aprobados para su uso en el país de utilización. El conductor verde y amarillo del
cable es el cable de toma a tierra y nunca ha de conectarlo a un terminal vivo.
• Saque el enchufe de su punto de alimentación antes de recambiar el cutre, realizando los ajustes u otras tareas de mantenimiento.
• Recomendamos el uso de cutters Evolution genuinos.
• Inspeccione la máquina y el cutter antes de cada uso y no utilice
cutters deformados, agrietados, desgastados o dañados de algún

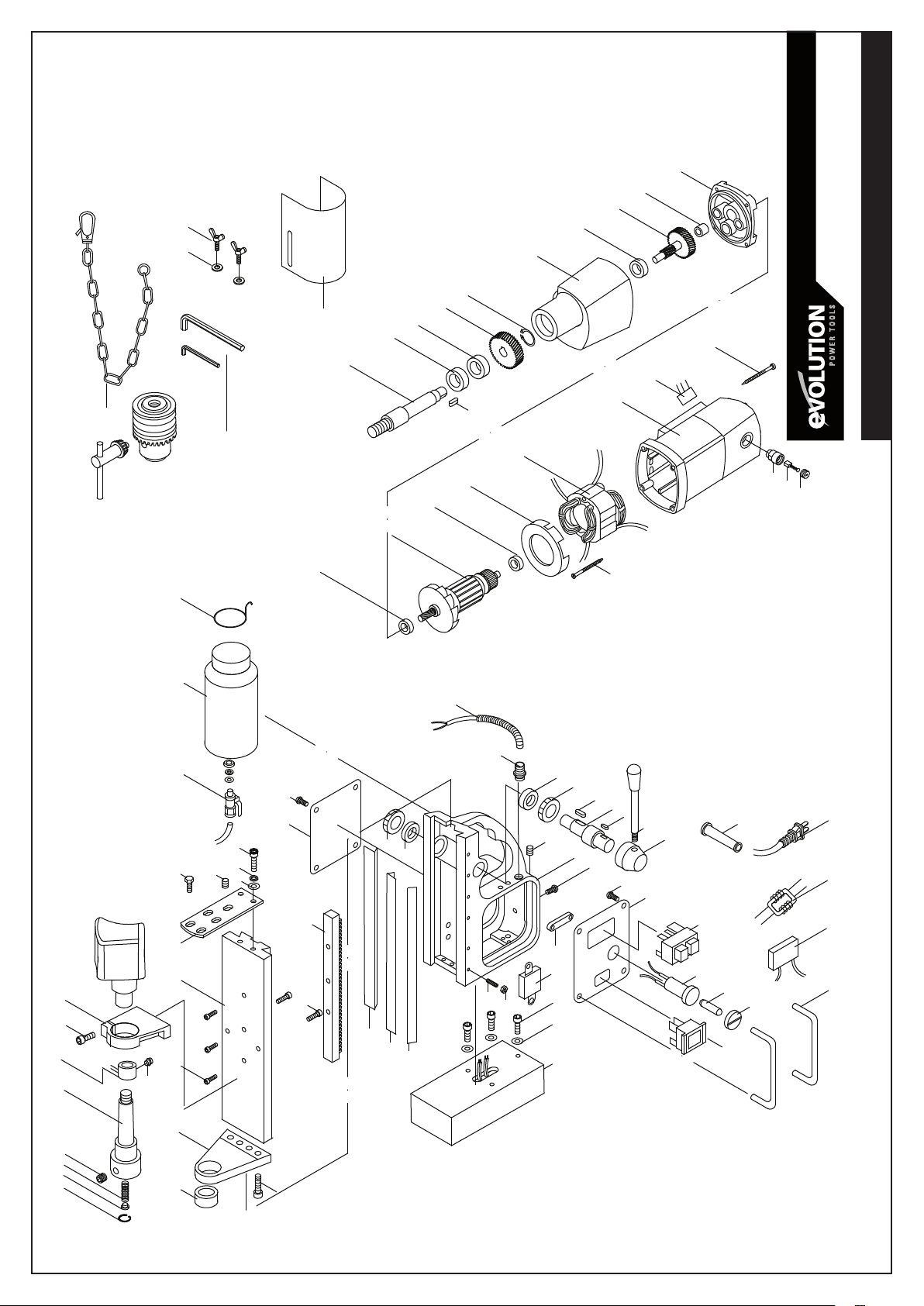

REV.
22
33
64
65
55
56
61
62
63
59
58
60
54
53
57
52
51
48
36
44
45
46
47
39
40
30
35
34
29
28
32
31
27
26
25
6
5
24
23
11
10
9
8
7
1
2
3
76
42
43
41
37
38
77
93
89
87
18
20
21
19
12
14
15
16
17
13
74
75
73
72
88
86
85
84
83
82
69
71
70
80
81
79
4
67
68
66
78
95
96
94
1.01
BORA 2800
M a g n e t i c D r i l l i n g S y s t e m
®
S e r v i c e P a r t s L i s t
modo.
• Cerciórese de que el cutter está montado correctamente y no detenga con
la mano.
• No utilice cutters que no cumplan con las características especicadas en
estas instrucciones.
• Asegúrese de que las chavetas de sostén (deslizadores a cola de milano)
están ajustados correctamente antes de cada uso. Esto es fundamental
para que la máquina funcione debidamente y sin riesgos.
• Mantenga alejado el cable de alimentación de las piezas móviles de la
herramienta.
• Cuando vaya a dejar la máquina en descaso, apague el motor y erciórese
de que todas las piezas móviles se han detenido completamente.
• No utilice nunca la herramienta sin el sistema original de guarda para
protección.
Montar a maquina e mudanca de brocas
Para inserir uma serra, insira primeiro o ponteiro piloto. Depois deslize a serra
dentro do adaptador, alinhe a parte lisa com os parafuso(s) fecho e aperte
com rmeza com a chave inglesa incluida. PRECAUCAO: Assegure que
o parafuso fecho esta alinhado com a parte lisa da serra e nao so contra ao
tubo redondo. Para retirar a serra inverta o procedimento. Assegure que a
torneira fornecedora do refregerador esta aberta e que o refregerante esta a ser
fornecido propriamente empurrando o ponteiro piloto. Se esta a fornecer muito
rapido ou lentamente ajuste a torneira adequadamente. Mantenha a tornada
fechada quando nao esta em uso.
Mudar o Arbor/Drill Chuck
Esta maquina pode facilmente ser convertida para executar furos variados.
Utilizando uma chave de bocas de 20 mm (não incluída no fornecimento),
começar por remover o veio e depois o suporte do veio (depois de desapertar
os 4 parafusos M5). Coloque um chave. Insire a broca e aperte-a com a chave.
Para retirar a chave simplesmente use o sentido contrario.
Cuidados a ter com o Furador Magnetico
A adesao magnetica deste aparelho depende da grossura do material que vai
usar. 1/2” (12 mm) e o minimo de grossura para se utilizar com seguranca.
Mantenha o magnetico limpo de qualquer lixo. Isto ira reduzir seriamente a
adesao magnetica. Antes de ligar o furador repare bem se esta bem seguro ao
material que vai usar. Este aparelho deve estar ligado a uma tomada propria nao
utilize outros aparelhos nesta tomada pois a perda de potencia ira causar danos
no metodo de adesao magnetica. Use sempre a corrente de seguranca que
incluimos.Antes de iniciar veja sempre o nivel de refregerante e a quantidade.
Nao utilizar sem o refregerante ou a massa. Se for para cortar supercies com
curvas coloque a maquina pararela ao que vai curtar. Evite usar o furador a mais
de 45 graus em angulo. Usar o furador de cima e Extremamente Perigoso por
isso nao o recomendamos.
Ajustamente das brocas (Dovetail Slides) Free Play
Examine, lubrique e ajuste sempre que for necessario. Para fazer qualquer
ajustamento use a chave inglesa que incluimos, com esta aperte os parafusos e
faca outras reparacoes necessarias.
Conselhos em como utilizar este aparelho
Coloque a maquina ao centro use a cavilha piloto para o ajudar a encontrar o
centro. Ligue o magnetico e veja se a broca esta devidamente segura a peca
que vai curtar. Com o motor em posicao erguida ligue o motor ate estar com
a forca toda vire a asa para comecar a cortar. Use forca moderada no inicio
para evitar que a broca se mexa pode depois continuar com forca normal. Nao
esforce o aparelho deixe que a forca da broca faca o trabalho. Nao obtera
melhores resultados se usar forca, o que pode causar danos ao motor. Regule
o refregerante quando for necessario. Use memos forca quando estiver quase
acabar o trabalho tenha atencao com a peca do centro pode causar ferimentos
ATENCAO a parte central que foi curtada esta muito quente.
Manutencao e Reparacao
Mantenha sempre o aparelho e a corda limpa. Em caso de qualquer avaria
desligue imediatamente o aparelho e retire a xa da tomada. Se existirem
chispas pode ser que seja devido a lixo no motor ou nas escovas. Examine
as escobas periodicamente devem ser substituidas quando chegam aos 6mm
ao mesmo tempo verique se o aparelho esta bem lubricado. Para qualquer
outro servico e manutencao apos 40 horas de utilizacao leve a maquina a um
representante autorizado ou Evolution USA, lowa, se foi comprado no USA ,
1211
depend do tipo de travalho que tenha executado.
Acessorios-Pecas Incluidas - Evolution
HTA153 Chave 13mm
HTA030 Countersink Bit 0-30mm
HTxxSShort (25mm) existem brocas de 12mm-28mm
HTxxLLong (50mm) existem brocas de 12mm-28mm
Note: Que qualquer estrago feito pela falta de cuidado com o
aparelho nao esta coverto pela garantia dos 12 Meses.
Gebruiksaanwijzing
Belangrijk
Lire attentivement ces consignes d’utilisation et de sécurité jusqu’à la n. Par
mesure de sécurité, avant d’utiliser cet équipement, vérier que la tension
électrique est correcte et que toutes les poignées et pièces sont bien xées.
En cas du moindre doute sur l’utilisation de cet équipement, contacter le
Oor en oogbescherming moeten ten alle tijde gedragen worden tijdens het
werken met de uitrusting. Raak de snijder niet aan als hij beweegt. Volg
altijd de Persoonlijke Beveiligingsuitrusting (PB) instructies op als met
het apparaat werkt.
Dit apparaat is speciek ontwikkeld voor het boren van gaten in zacht staal,
gebruik makende van de hiervoor bedoelde apparatuur en accessoires. Het dient
NIET aangepast of gebruikt te worden voor andere doeleinden dan waarvoor het
product bestemd is. Draagt u er zorg voor dat het gehele werkgebied overzichtelijk
is vanaf uw werkplek. Zet uw werkgebied af zodat andere mensen er niet bij
kunnen. Gebruik het gereedschap niet in explosief gevoelige omgevingen, het
product veroorzaakt namelijk vonkjes die vlambare materialen of gassen kunnen
doen ontsteken.
Gebruik het gereedschap niet in vochtige of natte omstandigheden,daar
elektrische schokken zich voor kunnen doen. Gebruik altijd uw beiden handen.
Zorg er altijd voor dat al het materiaal waar u mee werkt veilig is bevestigd.
• Dit gereedschap is uitgerust met een geaccordeerde snoer en stekker en
is afgestemd op het land van gebruik. De groengele geleider in het snoer
is de aarding, verbind deze
• Verwijder de stekker uit het stopcontact voordat u een snijder vervangt,
aanpassingen maakt of ander onderhoudswerk verricht.
• We raden u aan gebruik te maken van de door Evolution bijgeleverde snijders.
• Inspecteer de machine en de snijder elke keer voordat u het gebruikt
en maak nimmer gebruik van een misvormde, gespleten, versleten of
anderszins beschadigde snijder.
• Draag er zorg voor dat de snijder correct gemonteerd is en stop het nimmer met de hand.
• Gebruik geen snijders die niet overeenkomen met de karakteristieken van
nooit met een pool under spanning.
het gereedschap.
• Verzeker u ervan dat de zwaluwstaartschuif goed is aangepast alvorens u
begint. Dit is essentieel voor goed en veilig gebruik van de machine.
• Houdt de elektriciteitssnoer altijd uit de buurt van bewegende objecten van
het gereedschap.
• Wanneer u het gereedschap opbergt, vergewis u er dan van dat de motor
is uitgezet en dat alle bewegende onderdelen niet langer bewegen.
• Gebruik nimmer het gereedschap zonder het originele beveiligingssysteem.
Instellen van de machine: het veranderen van snijders
Om een snijder in te voegen dient u eerst een proefpin in te voegen. Schuif
vervolgens de snijder in de adapter, breng deze in lijn met de sluitschroef en
verbindt voorzichtig met de zeskantige stiftsleutel. VOORZICHTIG: zorg ervoor
dat de sluitschroef vlak ligt op de snijder en niet gewoon tegen het been
aanzit. Om de snijder te verwijderen draait u de procedure om. Zorg ervoor
dat de koelstof toevoer aan is en dat de koelvloeistof toevoer goed verloopt
door op de proefpin te drukken. Als het te snel of te langzaam aanvoert,
pas dan de tap correct aan. Houd de tap gesloten als u het niet gebruikt.
Het veranderen van de drilboor
Deze machine kan met gemak worden omgezet om te gebruiken als standaard
spiraalboor. Gebruik een 20mm sleutel (niet bijgeleverd) om eerst de staaf en
dan de lagerstoel te verwijderen door de 4 M5 schroeven los te schroeven.
Monteer de klem. Zet de spiraalboor in met de klemsleutel. Om de drilboor te
verwijderen draait u de procedure simpelweg om.
Magnetische veiligheid voor het boren
De magnetische aankleving van de boor hangt af van de dikte van het werkblad.
12 MM is de minimale dikte om veilig te kunnen werken. Zorg er voor dat de
magneet altijd schoon blijft van metalen schilfers en andere viezigheid en
puinresten. Deze zorgen er namelijk voor dat de magnetische aankleving
aanzienlijk minder is. Zorg er tevens voor dat de magneet stevig tegen het
werkoppervlak aankleeft voordat u de boor aanzet. De boor moet direct op een
eigen stekkerdoos aangesloten zijn omdat er bij tussenkomst van een stekkerdoos
minder magnetische aankleving anders plaatsvindt. Maak altijd gebruik van de bijgeleverde veiligheidsketting. Controleer altijd de hoeveelheid koelvloeistof
voor gebruik om u er van te vergewissen dat u genoeg hebt. Werk nooit zonder
koelvloeistof bestemd voor het snijden of zonder plaksel. Indien u wilt boren in
een balk met een gebogen oppervlakte, houdt dan de hoogte van de machine
parallel aan die van het werkoppervlak. Ontwijk het gebruik van de boor met
hoeken groter dan 45 graden. Boren boven die breedtegraad is extreem
gewaagd en is af te raden.
De zwaluwstaartslede aanpassen
Check, smeer en pas regelmatig aan indien nodig. Om aan te passen gebruikt u de
bijgeleverde moersleutel om de moerslootjes los te draaien. Door de bijgeleverde
Hex sleutel te gebruiken kunt u de schroevenbouten gelijk aandraaien. Dit kan
door de handgreep op en neer te bewegen zodat u geen speelruimte overhoud,
maar dat het ook niet zo is dat het blokkeert wanneer u het beweegt. Maak de
opsluitmoertjes opnieuw vast.
Gebruiksaanwijzingen
Gebruik makend van de zoekpen positioneert u de machine om het centrum van
de snede te vinden. Zet de magneet aan en controleer of de snijder op de goede
positie staat en dat de machine op een veilige manier wordt vastgehouden ten
opzichte van het werkoppervlak. Terwijl u de motor rechtovereind houdt zet u
deze aan en laat u deze op volle kracht komen. Draai het slingerhandvat om
te beginnen met snijden. Gebruik lichte druk in het begin om te voorkomen dat
het boorijzer verschuift en voer vervolgens de druk langzaam op tot normaal.
Forceer het gereedschap niet, laat de snelheid van de snijder het werk doen. De
prestatie van het snijden wordt niet beter van het meer druk uitoefenen op het
gereedschap en het doet de levenslengte van de motor en de snijder ook geen
goed. Regel de stroming van het koelvloeistof zoals vereist met de koelvloeistof
voedingstap. Oefen minder druk uit op het moment dat de snijder door het
materiaal gaat. Zorg er altijd voor dat u een methode hebt om de prop op te
vangen, daar de uitgeworpen prop schade kan toebrengen. Let op: de prop komt
er aan het eind uit en is zeer heet!
Onderhoud en reparaties
Houd het gereedschap en het snoer schoon. In het geval dat zich elektrische
of mechanische problemen voordien dient u onmiddellijk het gereedschap uit
149
te zetten en de stekker uit het stopcontact te halen. Excessieve vonken kunnen
duiden op de aanwezigheid van viezigheid in de motor of versleten koolborstels.
Controleer de borstels regelmatig en vervang ze zodra ze een dikte van 6mm
bereiken. Controleer tevens of de machine goed doorgesmeerd is. Voor alle
andere onderhoudszaken raken wij u aan de machine mee te nemen naar een
hiervoor bestemde en erkende winkel, of naar Evolution Iowa in de Verenigde
Staten. Dit gebeurt meestal na 40 drilboor uren, afhankelijk van het type werk dat
de machine heeft doorstaan.
Accessoires – Origineel Evolution bijgeleverd
HTA153 Klem & Sleutel 13 mm
HTA030 Verzinkboor / boorijzer 0-30 mm
HTxxSKort (25mm) Snijders beschikbaar 12 mm – 28 mm
HTxxLLang (50mm) Snijders beschikbaar 12 mm – 28 mm
Let op: Schade die ontstaat door misbruik van het gereedschap valt niet
onder de 12-maanden garantie.
Istruzioni d’uso
Importante
Leggere attentamente e integralmente le istruzioni d’uso. Per la vostra
sicurezza, prima di iniziare ad operare controllare che la tensione
dell’eletttroutensile sia corretta e che manopole e comandi siano integri. In
caso di dubbio su ogni aspetto dell’uso di questo elettroutensile contattare il
distributore.
Caratteristiche Tecniche BORA 2800
Tensione 220 Volt
Potenza assorbita 1200 Watt
Diametro max di taglio 28 mm
Profondità max di taglio 50 mm
Velocità a vuoto 570 g/m
Duty Cycle: 30 min.
Pressione sonora: 90 DbA
Peso 14 kg
Dimensioni max (carrello completamente sollevato) 585x220x310 mm
Dimensioni min (carrello completamente abbassato) 450x130x310 mm
Dimensioni magnete 50x80x164 mm
Potenza magnete 1300 kg
Diametro interno attacco Weldon 19 mm
La fornitura comprende: 1 recipiente con lubro-refrigerante, 1 tubetto, paratia di
protezione, 3 chiave esagonale, 3 manopole, 2 viti a farfalla, 2 rondelle a molla, 1
catena di bloccaggio, mandrino con chiave di servizio, 1 valigetta.
Conservare queste istruzioni d’uso.
NORME DI SICUREZZA
Occhiali di protezione e tappi per le orecchie DEVONO essere utilizzati lavorando
con questo elettroutensile. NON TOCCARE la lama quando è in movimento.
Seguire scrupolosamente le norme vigenti sulla sicurezza sul lavoro durante
l’utilizzazione di questo elettroutensile.
Questo elettroutensile è stato progettato per forare acciaio dolce utilizzando
utensili e accessori appropriati. NON può essere modicato e/o utilizzato per
applicazioni diverse da quella per cui è stato progettato, ivi compreso l’utilizzo
con utensili diversi da quelli indicati.
Assicurarsi che l’area di lavoro sia completamente visibile dalla postazione in cui
si opera. Utilizzare opportuni sbarramenti per i non addetti ai lavori.
Non utilizzare l’elettroutensile in aree a rischio di esplosione: le scintille generate
potrebbero innescare incendi o esplosioni di sostanze o gas inammabili. Non
utilizzare l’elettroutensile in aree bagnate o in condizioni di alta umidità per
evitare il rischio di cortocircuiti. Utilizzare l’elettroutensile operando sempre
con entrambe le mani. Assicurarsi sempre che il materiale da tagliare sia
opportunamente ssato.
• Questo elettroutensile è equipaggiato con cavo di alimentazione e
spina adatti alle normative del vostro paese. Il conduttore giallo/verde è il
collegamento a terra: non collegare MAI questo conduttore alla corrente.
15
• Staccare sempre la spina prima di cambiare la lama, effettuare regolazioni
o qualsiasi intervento di manutenzione.
• Si raccomanda di utilizzare esclusivamente frese originali Evolution.
• Controllare elettroutensile e frese prima di ogni utilizzo e non utilizzare frese
deformate, crepate, consumate o in qualche modo danneggiate.
• Assicurarsi che la fresa sia montata correttamente e non tentare mai di
arrestarla con le mani
• Non utilizzare frese che non corrispondano alle caratteristiche indicate in
queste istruzioni.
• Assicurarsi che le guide di scorrimento (a coda di rondine) del carrello siano
correttamente regolate prima di ogni utilizzo. Questo è fondamentale per
lavorare in condizioni di assoluta sicurezza.
• Tenere il cavo di alimentazione lontano dalle parti in movimento
dell’elettroutensile.
• Prima di riporre l’elettroutensile controllare che l’interruttore sia spento
evericare che le parti in movimento siano effettivamente ferme.
• Non utilizzare mai l’elettroutensile senza le protezioni originali.
MESSA IN FUNZIONE: Montaggio/Smontaggio frese
Per montare la fresa inserire innanzitutto la punta di centraggio. Quindi inserire
la fresa nell’adattatore; allineare una delle facce piane dell’alberino della fresa
alla vite o alle viti di bloccaggio; bloccare la fresa serrando a fondo con la chiave
esagonale in dotazione. ATTENZIONE: Assicurarsi che le viti di bloccaggio
lavorino correttamente sulla faccia piana e non sulla supercie arrotondata
dell’alberino della fresa. Per smontare la fresa operare con procedura inversa.
Assicurarsi che il rubinetto del liquido lubro-refrigerante sia aperto e controllarne
la regolarità del usso spingendo verso l’alto la punta di centraggio. Se il usso
è troppo ricco o troppo povero regolare di conseguenza il rubinetto. Chiudere
accuratamente il rubinetto a macchina ferma.
CONVERSIONE ALBERO/MANDRINO
Questo elettroutensile può facilmente convertito in trapano per punte normali. Per
mezzo di una chiave da 20mm (non in dotazione) smontare prima il mandrino e
quindi la relativa staffa di supporto allentando i 4 dadi M5. Montare il mandrino.
Inserire la punta a forare e serrare il mandrino con la chiave apposita. Per
rimuovere il mandrino operare semplice in sequenza inversa.
SICUREZZA DELLE UNITÀ DI FORATURA
La forza di aderenza magnetica dipende dallo spessore del pezzo da forare. Lo
spessore ottimale per operare in piena sicurezza è 12 mm. Curare sempre la
pulizia del magnete asportando eventuali sfridi, residui di lavorazione o sporcizia:
la loro presenza ridurrebbe sensibilmente la forza di aderenza. Assicurarsi che il
magnete abbia aderito fermamente al pezzo da forare prima di mettere in moto
l’elettroutensile. L’unità di foratura deve essere collegata ad una presa RCD
(Residual Current Device) autonoma, non condivisa con altre apparecchiature,
in quanto la condivisione potrebbe comportare una perdita di forza di aderenza.
Utilizzare sempre la catena di sicurezza. Prima di ogni utilizzo vericare sempre
il livello del liquido lubro-refrigerante e controllarne il usso. Non lavorare mai
senza liquido o pasta lubrorefrigenrante. In caso di foratura di pezzi con prolo
curvo (tubi ecc), montare l’elettroutensile in posizione longitudinale rispetto alla
lunghezza del pezzo. Evitare di operare con angolazioni superiori a 45°. La
foratura sopra-testa può essere molto pericolosa e pertanto non è consigliabile.
REGOLAZIONE DELLE GUIDE
Vericare e lubricare periodicamente le guide a coda di rondine preposte
allo scorrimento del carrello e, se necessario, effettuarne la regolazione. La
registrazione della corsa del carrello si effettua agendo sulle viti di regolazione
posizionate lungo le guide di scorrimento. Utilizzare l’apposita chiave a forchetta
per allentare i dadi di bloccaggio. Regolare le viti in modo uniforme muovendo il
carrello su e giù e curando che lo scorrimento del carrello non presenti intoppi o
sia troppo lasco. A regolazione avvenuta, serrare i dadi di bloccaggio.
NORME DI UTILIZZO
Piazzare la macchina posizionando la punta di centraggio al centro della zona
da forare. Accendere il magnete e vericare ancora che, dopo l’accensione, la
fresa si trovi in posizione corretta e la macchina sia sicuramente ancorata al
pezzo da forare. Con il carrello in posizione sollevata, mettere in moto e dare
tempo al motore di andare a regime. Azionare la manopola per iniziare a forare,
applicando una pressione moderata per evitare che la punta si sposti dal centro,
e continuare con pressione normale. Non forzare l’utensile: lasciare che sia la
velocità della punta ad effettuare il lavoro. La pressione eccessiva pregiudica la
durata di fresa e motore e NON migliora velocità e prestazioni. Regolare il usso
del liquido lubro-refrigerante a seconda delle esigenze agendo sul rubinetto
167
apposito. Ridurre la pressione, non appena la fresa fuoriesce dal materiale
forato. Si raccomanda l’utilizzo di Cyclone, il raccoglisfridi magnetico, per pulire
utensile ed area di lavoro. Gli sfridi possono essere causare ferite. Attenzione:
non toccare gli sfridi con le mani, subito dopo la foratura: il materiale può essere
molto caldo.
Manutenzione e controlli di funzionamento
Curare la pulizia dell’elettroutensile, del cavo di alimentazione e della valigetta
rimuovendo ogni residuo di sfridi. In caso di malfunzionamenti elettrici o meccanici
spegnere immediatamente l’elettroutensile e scollegare la spina. La produzione
eccessiva di scintille può essere segno di sporcizia nel motore o di carboncini
consumati. Controllare lo stato dei carboncini e sostituirli quando raggiungono la
lunghezza di 6 mm. Per qualsiasi altro intervento di manutenzione rivolgersi al
Distributore per la manutenzione periodica dell’elettroutensile in base anche al
carico di lavoro cui l’elettroutensile è stato sottoposto (tipicamente ogni 40 ore di
funzionamento effettivo.
Accessori - Evolution originali
HTA153 Mandrino con chiave di servizio
HTA030 Svasatore da 0 a 30 mm
HTxxSFrese serie corta 25 mm, diametro 12 - 28 mm
HTxxLFrese serie lunga 50 mm, diametro 12 - 28 mm
Attenzione: L’usura normale, le rotture e i danni causati da utilizzo
improprio NON sono coperti dalla garanzia di 12 mesi.
ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ
Σημαντικό
Παρακαλούμε διαβάστε αυτές τις οδηγίες χρήσεως και ασφαλείας
προσεκτικά και πλήρως. Για τη δική σας ασφάλεια, προτού
χρησιμοποιήσετε αυτή τη συσκευή ελέγξατε ότι η ηλεκτρική τάση
είναι η σωστή και ότι όλες οι χειρολαβές και τα εξαρτήματα είναι
στέρεα προσαρμοσμένα. Εάν δεν είστε βέβαιοι για οποιοδήποτε
τμήμα αυτής της συσκευής απευθυνθείτε στον αντιπρόσωπό σας
Μοντέλο BORA 2800 Τεχνικά χαρακτηριστικά
Κινητήρας (230v ή 115v 50/60 Hz) (Watts): 1200
Μέγιστη Διάμετρος Τρυπανιού : 28χιλιοστά
Μέγιστο βάθος κοπής: 50χιλιοστά
Στροφές ανά λεπτό χωρίς φορτίο (ελαχ-1): 570
Συνιστώμενος Μέγιστος Κύκλος Λειτουργίας (Λεπτά): 30
Επίπεδο Θορύβου με πίεση (Υπό φορτίο) (dB(A)): 90
Βάρος: 14kg
Στάνταρτ Εξοπλισμός που παρέχεται μαζί με το εργαλείο: 1 Δοχείο
Ψυκτικού, 1 Σωλήνας Ψυκτικού, 1 Οδηγός, 3 Εξάγωνο κλειδί, 3
Χειρολαβές, 2 Βίδες με πεταλούδα, 2 γκρόβερ, 1 Αλυσίδα, 1 Τσοκ &
Κλειδί Τσοκ, 1 Βαλίτσα.
Ωτασπίδες και προστατευτικά γυαλιά ΠΡΕΠΕΙ να
χρησιμοποιούνται όταν λειτουργείτε αυτή τη συσκευή. ΜΗΝ
ΑΓΓΙΖΕΤΕ το τρυπάνι όταν βρίσκεται σε κίνηση. Πάντοτε
να ακολουθείτε τις συστάσεις των Εξαρτημάτων Προσωπικής
Προστασίας (PPE) όταν λειτουργείτε αυτό το εργαλείο.
Αυτό το μηχάνημα έχει ειδικά σχεδιαστεί για να ανοίγει τρύπες σε μέτριας
σκληρότητας μέταλλο κάνοντας χρήση των κατάλληλων τρυπανιών και
εξαρτημάτων. ΔΕΝ θα πρέπει να τροποποιείται και/ή να χρησιμοποιείται
για οποιαδήποτε άλλη εφαρμογή εκτός από αυτήν την οποία προορίζεται,
συμπεριλαμβανομένης και της μετάδοσης κίνησης σε άλλες συσκευές.
Βεβαιωθείτε ότι όλος ο χώρος εργασίες μπορεί να είναι ορατός από
17
την θέση του χειρισμού. Χρησιμοποιείτε περιοριστικούς φραγμούς για
κρατάτε του μη έχοντας εργασία μακρά. Μην λειτουργείτε το εργαλείο σε
περιβάλλον με εκρηκτικά υλικά –ηλεκτροκίνητα εργαλεία δημιουργούν
σπινθήρες που μπορεί να προκαλέσουν ανάφλεξη εύφλεκτων υλικών
ή αερίων. Μην λειτουργείτε το εργαλείο σε συνθήκες υγρές ή χώρους
με αυξημένη υγρασία καθώς μπορεί να προκληθούν ηλεκτροσόκ.
Πάντοτε να χειρίζεστε το εργαλείο και με τα δυο χέρα σας. Πάντοτε
να έχετε βεβαιωθεί ότι το υλικό επί του οποίου εργάζεστε είναι καλά
στερεωμένο.
• Το εργαλείο είναι εφοδιασμένο με ένα καλώδιο και φις
εγκεκριμένα από το κράτος όπου πρόκειται να χρησιμοποιηθεί
αγωγός με χρώμα πράσινο-κίτρινο στο καλώδιο αποτελεί την
γείωση, και ποτέ να μην τον συνδέετε με ένα ηλεκτροφόρο ακροδέκτη.
• Να βγάλετε το φις από την πρίζα προτού αντικαταστήσετε
το τρυπάνι, κάνετε ρυθμίσεις ή για οποιαδήποτε άλλη εργασία
συντήρησης.
Συστήνουμε τη χρήση γνήσιων ανταλλακτικών τρυπανιών Evolution
•
που διατίθενται .
• Επιθεωρήστε το μηχάνημα και το τρυπάνι πριν από κάθε
χρήση και να μην χρησιμοποιείτε τρυπάνια που έχουν στραβώσει. έχουν ρωγμές, έχουν φθαρεί ή έχουν υποστεί άλλη
βλάβη.
• Βεβαιωθείτε ότι το τρυπάνι είναι σωστά τοποθετημένο και να μην
το σταματάτε με το χέρι σας.
• Να μην χρησιμοποιείτε τρυπάνια, τα οποία δεν είναι σύμφωνα
προς τεχνικά χαρακτηριστικά που καθορίζουν αυτές οι οδηγίες
χρήσεως.
• Βεβαιωθείτε ότι οι βραχίονες (γλύστρες χελιδονοουράς) είναι
σωστά ρυθμισμένες πριν από κάθε χρήση. Αυτό είναι απαραίτητο για την καλή και ασφαλή λειτουργία του μηχανήματος.
• Πάντοτε να κρατάτε το καλώδιο μακριά από τα μετακινούμενα
μέρη του εργαλείου.
• Όταν αφήνετε το εργαλείο, να σβήνετε τον κινητήρα και να έχετε
βεβαιωθεί ότι όλα τα εν κινήσει τμήματα έχουν τελείως σταματήσει.
• Μην χρησιμοποιείτε ποτέ το εργαλείο χωρίς το πρωτότυπο
σύστημα οδηγού προστασίας.
. Ο
Εγκατάσταση του μηχανήματος: Αλλαγή τρυπανιών
Για να εισάγετε έναν κόφτη, αρχικά εισχωρήστε την περόνη πιλότο. Στη
συνέχεια ολισθήστε τον κόφτη μέσα στον προσαρμοστή, ευθυγραμμίστε
τη σωστή πεπλατυσμένη επιφάνεια με την(ις) βίδα(ες) ασφαλείας και
σφίξτε την στέρεα με τον παρεχόμενο εξάγωνο κλειδί. ΠΡΟΣΟΧΗ:
Βεβαιωθείτε ότι η βίδα ασφαλείας είναι επί του πεπλατυσμένου μέρους
του κόφτη και όχι απλώς έναντι του στρογγυλεμένου τσοκ του τρυπανιού
Για την αφαίρεσε του κόφτη αντιστρέψτε την διαδικασία. Βεβαιωθείτε
ότι το βρυσάκι παροχής του ψυκτικού είναι ανοικτό και ότι η παροχή
του ψυκτικού είναι η κατάλληλη σπρώχνοντας την περόνη πιλότο. Εάν η
παροχή είναι πολύ γρήγορη ή αργή ρυθμίστε το βρυσάκι αναλόγως, Να
έχετε το βρυσάκι κλειστό όταν δεν χρησιμοποιείται.
Αλλαγή της αξονικής ατράκτου/Τσοκ τρυπανιού
Το μηχάνημα μπορεί εύκολα να μετατραπεί για να λειτουργεί με
κοινό περιστρεφόμενο τσοκ. Χρησιμοποιώντας ένα κλειδί 20mm (δεν
παρέχεται) αφαιρείτε πρώτα τον άξονα, μετά αφαιρείτε τη βάση στήριξης
του άξονα, ξεβιδώνοντας τις 4 βίδες Μ5. Τοποθετήστε το τσόκ. Εισάγετε
το τρυπάνι που επιθυμείτε και σφίξτε το τσόκ με το κλειδί του. Για να
αφαιρέσετε το τσοκ απλά κάνετε αντίστροφα αυτή τη διαδικασία.
Ασφάλεια του Μαγνητικού Τρυπανιού
Η μαγνητική πρόσφυση του τρυπανιού εξαρτάται από το πάχος του υλικού
εργασίας. Οι 1/2” (12χιλιοστά) είναι το ελάχιστο πάχος για ασφαλή
λειτουργία. Διατηρείτε τον μαγνήτη καθαρό από μεταλλικά ρινίσματα
και άλλους ρύπους και θραύσματα. Αυτά θα μειώσουν σημαντικά την
μαγνητική πρόσφυση . Βεβαιωθείτε ότι ο μαγνήτης έχει καλή πρόσφυση
με το υλικό εργασίας προτού ανάψετε το τρυπάνι. Το τρυπάνι πρέπει να
λειτουργεί με τη δική του ηλεκτρική παροχή και με ένα ρελέ, καθώς, εάν
άλλες συσκευές μοιράζονται την ηλεκτρική παροχή, το αποτέλεσμα θα
είναι η μείωση της μαγνητικής πρόσφυσης. Πάντοτε να χρησιμοποιείτε την αλυσίδα ασφαλείας που παρέχεται. Πριν από κάθε χρήση, πάντοτε
185
να ελέγχετε την παροχή του ψυκτικού και εάν το επίπεδο είναι αρκετό.
Ποτέ μην κάνετε χρήση χωρίς ψυκτικό. ή πάστα τρυπανιού. Όταν
τρυπάτε δοκούς με κυρτή επιφάνεια ρυθμίστε το μηχάνημα παράλληλα
προς το υλικό εργασίας. Αποφεύγετε να χειρίζεστε το τρυπάνι υπό
γωνία μεγαλύτερη των 45°. Η χρήση του τρυπανιού προς τα πάνω είναι
Περιοδικά ελέγχετε, λιπαίνετε και ρυθμίζετε όπως χρειάζεται. Για να
ρυθμίσετε, χρησιμοποιήστε γαλλικό κλειδί για να ξεσφίξετε τα παξιμάδια
κλειδώματος Κάνοντας χρήση του εξάγωνου κλειδιού ρυθμίστε τις βίδες
ομοιόμορφα ενώ κινείτε τη χειρολαβή πάνω-κάτω έτσι ώστε να μην
υπάρχει χαλάρωση αλλά ούτε και κράτημα πουθενά σε όλο το πεδίο
διαδρομής. Σφίξτε ξανά τα παξιμάδια κλειδώματος.
Συμβουλές Χειρισμού
Τοποθετήστε το μηχάνημα κάνοντας χρήση της βελόνης-πιλότου
ως βοήθημα για τον εντοπισμό του κέντρου διάτρησης. Ανάψτε τον
μαγνήτη και ελέγξατε ότι το τρυπάνι είναι ακόμη στη σωστή θέση και
ότι το μηχάνημα είναι στερεωμένο ασφαλώς επί του υλικού εργασίας.
Μη την κεφαλή του κινητήρα στην ανυψωμένη θέση ανάψτε τον
κινητήρα και αφήστε τον να αποκτήσει την πλήρη ταχύτητα. Γυρίστε
τον χειροστρόφαλο για να αρχίσετε τη διάτρηση. Ασκείστε ελαφρά
πίεση στην αρχή ια να αποφύγετε την παρεκτροπή του τρυπανιού και
στη συνέχεια συνεχίστε με φυσιολογική πίεση. Μην πιέζετε το εργαλείο
–αφήστε την ταχύτητα του τρυπανιού να κάνει τη δουλειά. Η απόδοση
της διάτρησης δεν θα βελτιωθεί με την άσκηση περισσότερες πίεσης επί
του εργαλείου και η διάρκεια ζωής του κινητήρα και του τρυπανιού θα
μειωθεί. Ρυθμίστε τη ροή του ψυκτικού διάτρησης όπως απαιτείται από
την βαλβίδα παροχής του ψυκτικού. Ασκείστε λιγότερη πίεση καθώς το
τρυπάνι εξέρχεται μέσω του υλικού. Πάντοτε να έχετε μια μέθοδο για να
συγκεντρώνετε τα υπολείμματα υγρού γιατί, η εκτόξευσή του μπορεί να
προκαλέσει τραυματισμό. ΠΡΟΣΟΧΗ :Το τήγμα εκτοξεύεται στο τέλος
της διάτρησης και είναι πολύ καυτό.
Συντήρηση και Μηχανικές Βλάβες
Διατηρήστε το εργαλείο και το καλώδιό του καθαρά. Σε περίπτωση
μηχανικής ή ηλεκτρικής δυσλειτουργίας. αμέσως σβήστε το εργαλείο και
αποσυνδέστε το από την πρίζα. Πολλοί σπινθήρες πιθανόν να υποδηλώνει
την παρουσία ρύπων στον κινητήρα ή την φθορά στα καρβουνάκια.
Περιοδικά ελέγχετε τα καρβουνάκια για φθορά και αντικαταστήστε τα
όταν φθάσουν μέγεθος 8 χιλιοστά, επίσης ελέγξετε εάν το μηχάνημα
έχει λιπανθεί καλά. Για όποιο άλλο σέρβις και συντήρηση πηγαίνετε
το μηχάνημα σε έναν εξουσιοδοτημένο κέντρο συντήρησης ή στο
Evolution USA, Iowa, εάν έχει αγοραστεί στις ΗΠΑ, τυπικά μετά από
40 ώρες διάτρησης ανάλογα και με τον τύπο του φόρτου εργασίας που
έχει αντιμετωπίσει
