MANUAL DE UTILIZARE

Trotineta Electrică X-Ride

Cuprins

1. Produs și accesorii

2. Computer de bord

3. Încărcarea

4. Pașii de pliere

5. Măsuri de siguranță

6. Întreținerea zilnică

7. Parametri

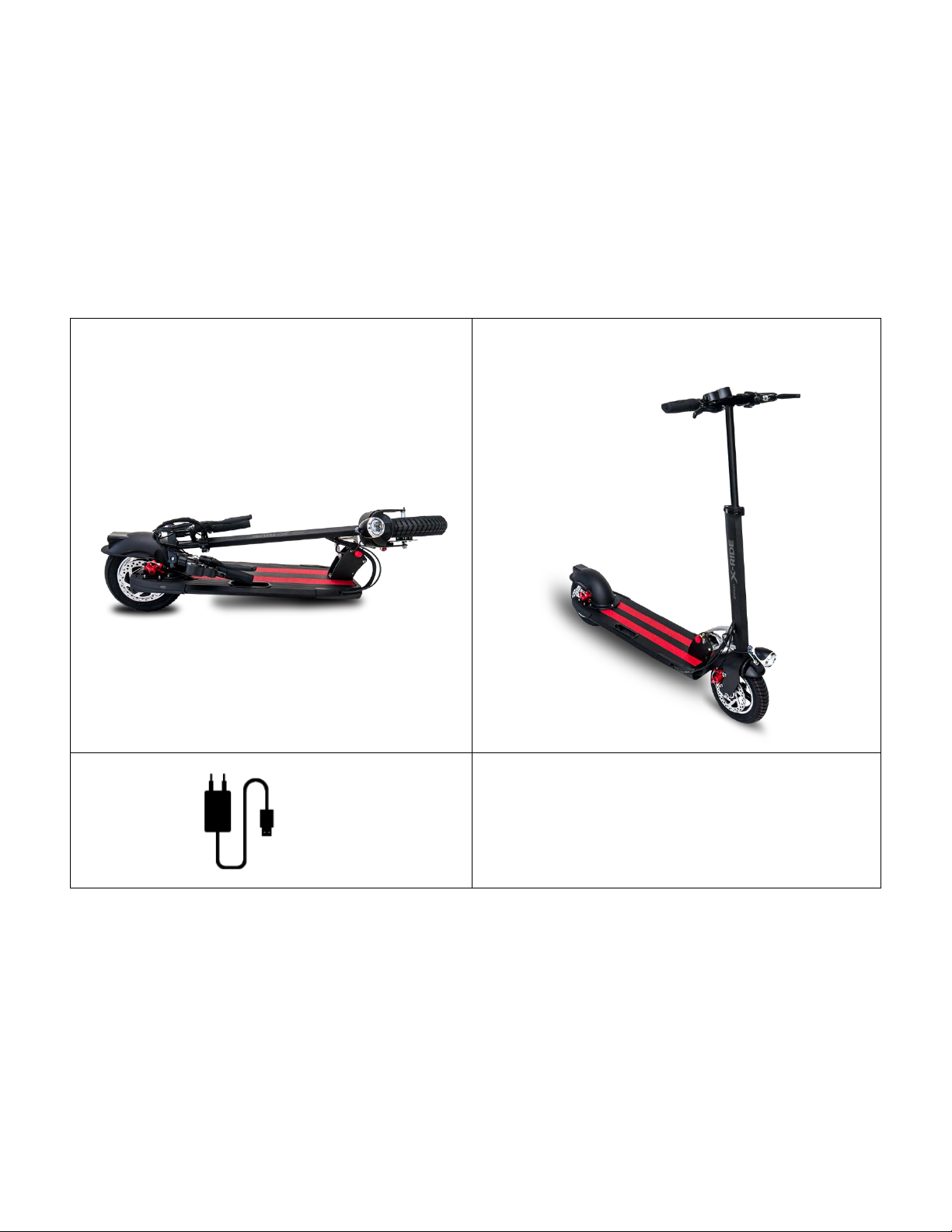

1. Produs și accesorii

Prezentarea generală a produsului pliat

Trotineta electrica X-Move

Încărcător

2. Computer bord

Vă rugăm să studiați cu atenție figura de mai jos înainte de a porni vehiculul

1. Computer de bord

Vitezometru

Comutator informații afișate

Pornit/Oprit

Distanță/Voltaj/Timp

Nivel baterie

Treaptă de viteză

2. Computer de bord

Informații display: Indicatorul bateriei, viteza de deplasare, kilometraj călătorie sau total.

Apăsați tasta Pornit/Oprit pentru a trece prin informațiile computerului de bord:

VOL afișează tensiunea bateriei,

DIS afișează kilometri în timpul cursei; în această stare, apăsarea lungă șterge o singură înregistrare.

ODO afișează kilometri totali parcurși, apăsarea lungă va șterge toate înregistrarile.

TIME afișează timpul de rulare.

Apăsarea lungă va porni sau opri computerul de bord.

Pentru schimbarea treptei de viteză apăsați tasta Pornit/Oprit. Cifra ce indică treapta de viteză va începe să
pulseze. Apăsați tasta mod pentru a schimba treapta și apăsați tasta pornit/oprit pentru a selecta.

3. Accelerare si franare

Pentru a accelera trageți progresiv de clapeta din dreptul computerului de bord. Pentru a decelera acționați
manetele de frână.

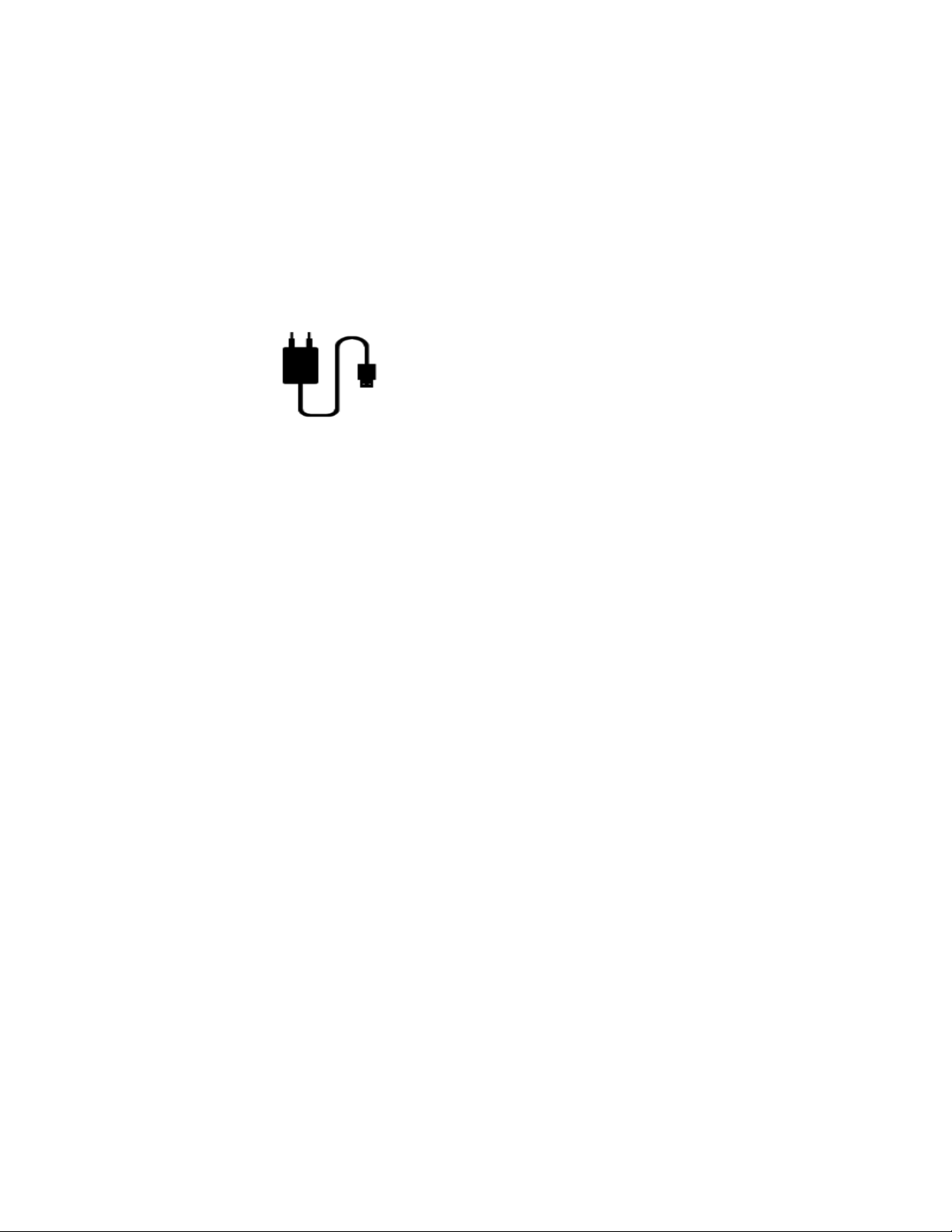

3. Conectarea încarcatorului

Încărcarea se realizează printr-un port dedicat.Timpul de încărcare de la 0% la 100% este de aproximativ
2-3 ore. Pe parcursul încărcării, Led-ul adaptorului este roșu. În momentul în care LED-ul adaptorului este
verde, încarcarea este completă.

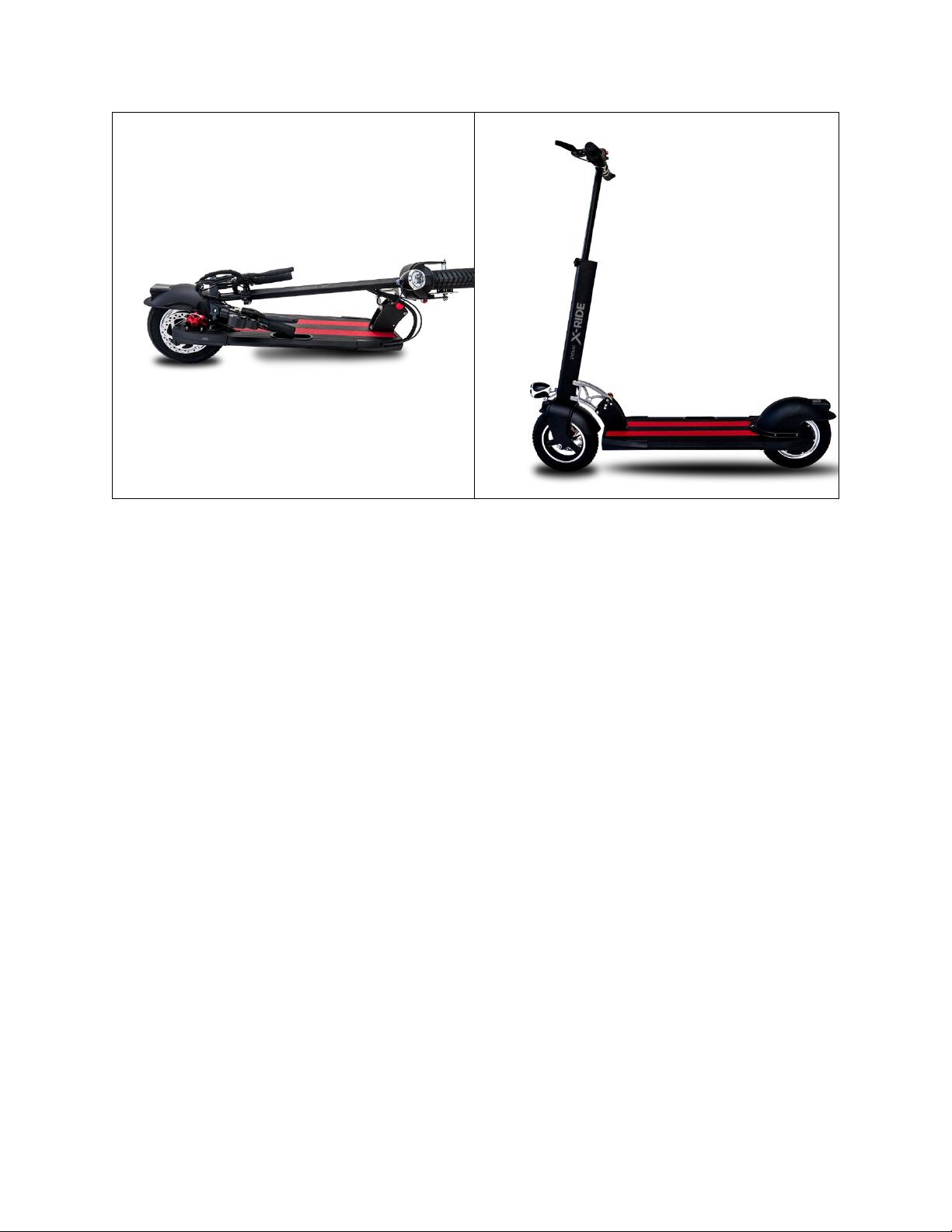

4. Pașii de pliere

a. Trageți butonul de blocare în laterală pentru deblocare

b. Ridicați coloana de direcție în poziție verticală

c. Blocați coloana de direcție cu butonul de blocare

d. Reglați înălțimea coloanei de direcție și blocați poziția utilizând clapeta

e. Ridicați ghidoanele în poziție paralele cu solul

5. Masuri de siguranta

a. Recomndăm să purtați cască și echipamente de protecție atunci când conduceți.

b. Rularea pe drumuri pentru vehicule și în comunitați rezidențiale aglomerate este

nerecomandată. Este interzisă rularea pe terenuri cu apă cu un nivel de peste 2 cm.

Transportarea copiilor sau a mai multor persoane în același timp este interzisă. Nu puteți rula

cu vehiculul pe scari sau scari rulante. Va rugăm să rulați cu viteză redusă (3-10 km/h ) și să

opriți atunci când întâlniți pe drum denivelări, praguri sau gropi.

c. Este mai curând un echipament de divertisment decât un vehicul. Atunci când rulați în zone

publice are atribute specifice unui vehicul, astfel că prezintă de asemenea riscuri legate

siguranță. Rulând în conformitate cu manualul de utilizare vă va asigura protecția

dumneavoastră și celorlalți.

d. Rulând pe drumuri publice sau alte zone publice puteți întâlni riscuri ce pot fi cauzate de

încălcări ale legislației de circulație rutieră sau operarea necorespunzatoare a vehiculelor de

către alte persoane chiar dacă dumneavoastră rulați în conformitate cu manualul de utilizare.

Ca și în cazul mersului pe jos sau al mersului cu bicicleta puteți fi vătămați de alte vehicule. Ca

în cazul tuturor vehiculelor, dacă rulați cu viteză mai mare distanța de frânare va fi mai mare,

frânarea de urgență pe suprafețe netede poate duce la pierderea echilibrului și chiar la

rostogolire din cauza alunecării roții, așa că păstrarea atenției, viteza adecvată, păstarea

distanței de siguranță față de alte persoane și vehicule pe durata rulării sunt foarte importante.

Vă rugăm să fiți atenți și să rulați cu viteză redusă înainte de a ajunge pe terenuri necunoscute.

e. Vă rugăm să respectați ruta corectă atunci când conduceți. Evitați să speriați pietonii mai ales

copii. Avertizați și reduceți viteza atunci când treceți prin spatele pietonilor. Dacă se poate

treceți prin stânga acestora. Atunci când vin pietonii din față, rămaneți pe partea dreaptă și

reduceți viteza.

f. Pentru a evita vătămarile vă rugam sa nu împrumutați produsul persoanelor care nu stiu să îl

utilizeze.

g. Vă rugăm să verificați vehiculul înainte de a-l utiliza. Dacă observați comportamente anormale

evidente ale parților care se desfac, dacă durata de viață a bateriei se reduce în mod vizibil,

piese care scot sunete și altele, vă rugăm să opriți imediat și să contactați un service autorizat.

6. Întreținerea zilnică

a. Dacă apar pete pe suprafața vehicului ştergeți-le cu o cârpă udă și moale. Dacă petele nu pot fi

șterse puteți încerca cu o cârpa pe care puneți pastă de dinți apoi stergeți cu o cârpă udă.

b. Nu curățați cu alcool, combustibil, kerosen sau alți solvenți chimici corozivi pentru că aceștia

vor deteriora grav aspectul și structura internă a vehiculului. Pulverizarea cu apă cu furtunul cu

presiune este interzisă. Vă rugăm să deconectați din priza cablul de încărcare și învelișul de

acoperire din cauciuc al cablului de încărcare pentru ca altfel puteți provoca un șoc electric care

poate conduce la probleme serioase ale vehicului din cauza apei care îl inundă.

c. Depozitați trotineta într-o camera uscată și răcoroasă atunci când nu o folosiți și evitați

depozitarea acesteia afară pe perioade îndelungate. Expunerea la medii extreme cu expunere

la lumină solară, supraîncălzirea sau racirea vor accelera îmbătrânirea aspectului și a roților și

reduc durata de viață a bateriilor.

d. Vă rugăm sa nu depozitați bateriile în medii în care temperatura depașește 50°C sau sunt sub

20°C. Este interzisă expunerea bateriilor la foc; acest lucru poate duce la defectarea bateriilor,

supraîncălzire sau chiar incendiu.

e. Pentru a evita încărcarea după ce bateria este în mod constant complet descărcată, încercați să

încărcați înainte ca acest lucru să se întâmple. Acest lucru vă poate prelungi durata de viață a

bateriei. Dacă este încărcată complet va rămâne fără energie la circa 90-120 zile de depozitare

în modul de așteptare, puterea stocată se va disipa după 20-50 zile în modul în așteptare. Dacă

nu este încărcată complet și dacă nu o încărcați la timp acest lucru va duce la avarii ale bateriilor

datorate descărcării excesive și această daună este irecuperabilă. Defecțiunea cauzată de

neîncărcarea pe o perioadă lungă de timp nu se va mai modifica și nu poate fi reparată gratis.

f. Este interzisă demontarea bateriilor de catre persoane neautorizate pentru că acest lucru poate

duce la accidente grave cauzate de șocuri electrice sau scurt circuit.

7. Parametrii produsului X-Ride

Greutate

Sarcină maximă

130 kg

Greutate netă vehicul

14 kg

Cerințe de rulare

Vârsta adecvată (ani)

16-50

Înălțimea adecvată (cm)

130-210
Principalii parametrii ai vehicului

Viteză maximă

25 km/h

Autonomie

15 km

Pantă maximă

20°

Suprafețe adecvate pentru
rulare

Suprafete tari, drumuri drepte,
rampe sub 20 de grade, canale mai
mici de 2 cm

Temperatura de operare

0 grade C- 40 grade C

Parametrii bateriei

Tensiunea nominala (V)

36 Capacitatea bateriei (mAh)

4400

Inteligenta BMS

Echilibru, decuplaj automant în caz
de supraîncărcare, supratensiune,
supraîncalzire

Parametrii motorului

Putere(W)

50-350

Certificari

CE ROHS

Parametrii incarcatorului

Certificari

CE UL SAA

Timp de incarcare

3 h
