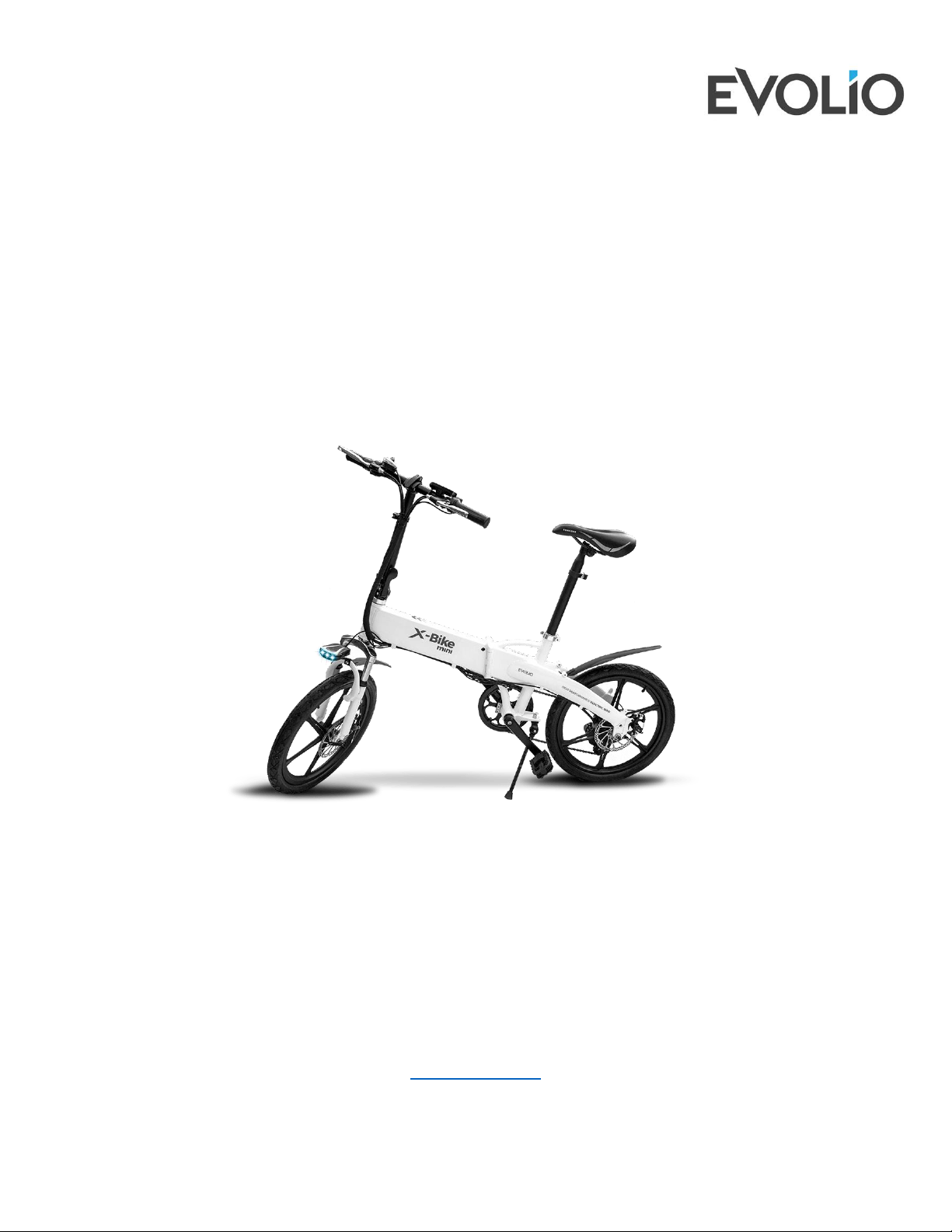

Page 1
MANUAL DE UTILIZARE
EVOLIO X-BIKE MINI
www.evolio.ro
Page 2
INTRODUCERE
Stimate client,
Îţi multumim că ai cumpărat bicicleta electrică Evolio X Bike Mini, inovatoare, sigură si cu un
design elegant.
Vă rugăm sa citiţi acest manual cu atenţie pentru a invăţa cum să folosiţi acest produs in
siguranţă. Sperăm că vă veţi bucura de noul Dumneavoastră produs.
CONŢINUT PACHET
- Bicicleta Evolio X Bike Mini
- Incărcător
- Pedală pliabilă
- Baterie Samsung
- Transmisie Shimano
- Cric
- Cheie
CARACTERISTICI
- Protecţia mediului: fără emisii de combustibili, fără zgomote, este mijlocul de transport
urban ideal
- Siguranţă: viteză maximă 30 km/oră
- Efort: rulare asistată de motorul electric, conducere relaxată şi confortabilă
- Convenabil: încărcare în orice moment, funcţionarea nu este diferită de o bicicletă
normală, se poate transporta in autobuz sau în metrou.
- Mod de pliere inteligent
2
Page 3

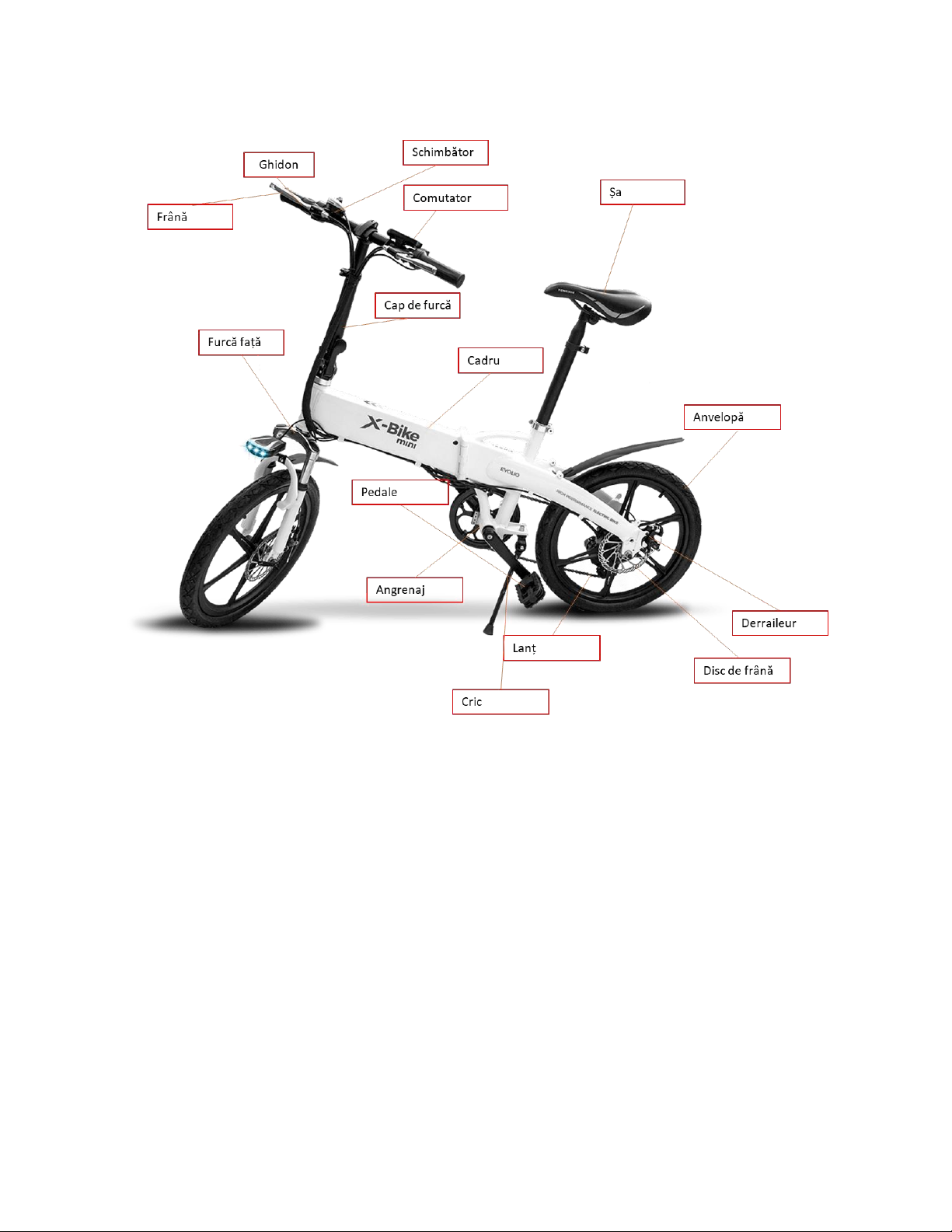

COMPONENTE
3
Page 4
CARACTERISTICI:
Greutate netă
≤18 kg
Autonomie
30 60 km
Greutatea sarcinii
120 kg
Dimensiunea anvelopei
20” x 1.95BK
Viteză maximă
˂ 20 – 30 km/h
Consum
˂ 1,2 kwh/100km
Dimensiunea produsului
155x60x110 cm
Dimensiunea pachetului
88x37,5x70 cm
Diametrul cauciucului
105 cm
Materialul cadrului
Aluminiu 6061
Culoare
Negru / Portocaliu / Alb
Unghiul maxim de urcare
≤ 15 grade
Modul de pliere
Pliere la mijloc și ghidon
Baterie
Samsung 36 V 10.4 AH Lithium
Tensiune
36 V
Valoare de protecție la subtensiune
31.5±2V
Valoare de protecție la supratensiune
13A±2A
Tip de instalare a bateriei
Contact
Tip motor
Efficient Permanent Magnet Brushless
Nivel maxim de zgomot la rulare
≤ 62dB
Putere nominală
DC 36V, 250W
Viteză nominală
210 ± 10r/min
Tensiune nominală
36V
Putere nominală cuplu
7N.m
Încărcător
DC36V, 2000mA
Tensiune de încărcare
AC220V/50Hz
Timp de încărcare
2 3 ore
BATERIE:
MOTOR:
ÎNCĂRCĂTOR
MOD DE RULARE: Tracțiune spate, Acționare cu motor, Transmisie pe lanț,1:1:2:3 Rulare electrică
CONTROLLER: DC 36V, Funcția inteligent dual mode

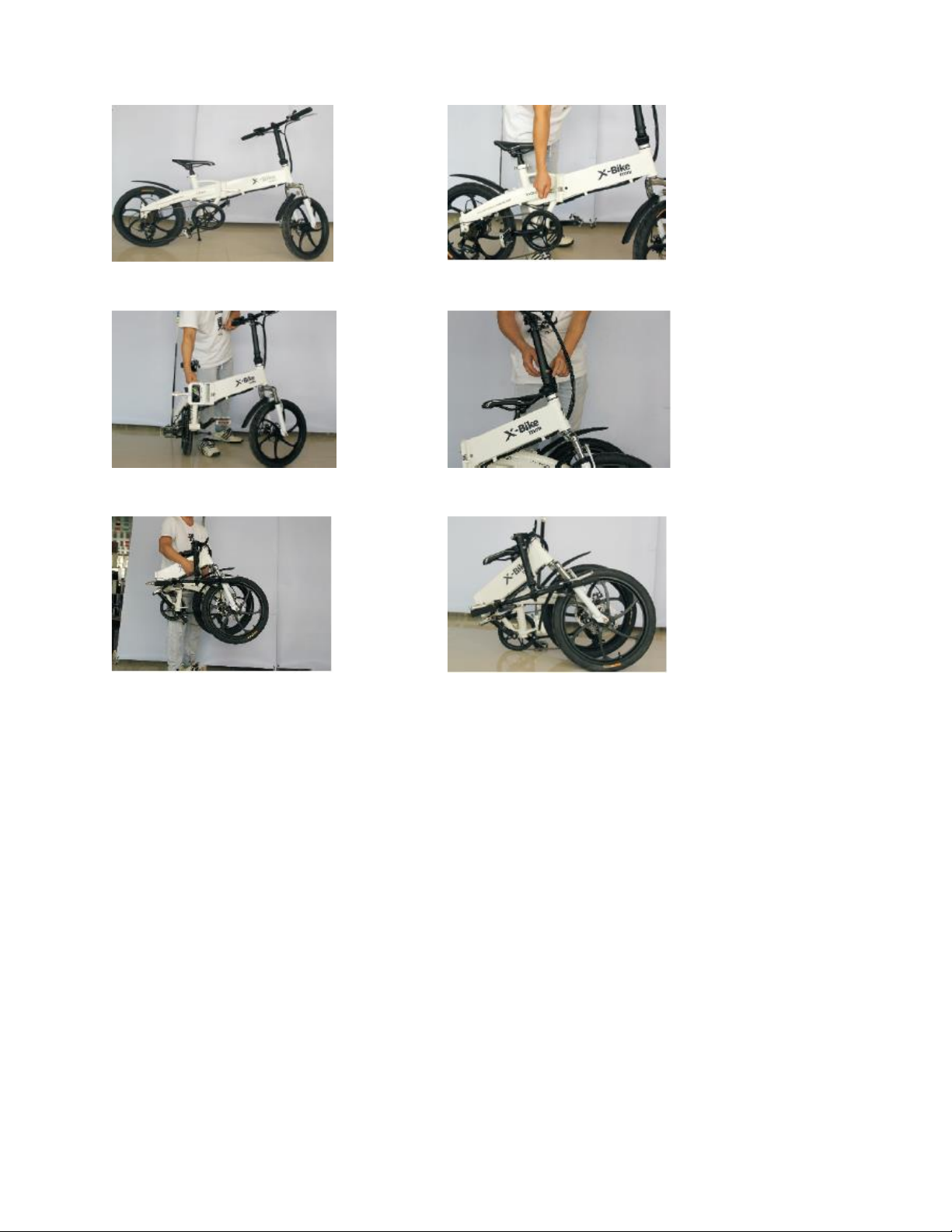

PAȘI DE PLIERE
4
Page 5
Înainte de pliere Pasul 1
Pasul 2 Pasul 3
Pasul 4 După Pliere
NOTĂ SPECIALĂ
Comutaţi (ON) butonul de pornire înainte de a pleca cu bicicleta
Frânele pe disc faţă si spate asigură frânare în siguranţă
Vă rugăm să încărcați bateria de îndată ce aceasta afişează o luminiţă de avertizare; nu folosiți
bicicleta atunci când bateria este descărcată
Este recomandat sa încărcaţi bateria după ce aţi folosit bicicleta
Schimbătorul Shimano cu 7 de trepte de viteze vă permite să simţiţi emoţia rulării la diverse viteze
Bateria este cu litiu, fiind ergonomică si potrivita cu designul bicicletei
5
Page 6
INSTRUCȚIUNI DE SIGURANȚĂ
Pentru siguranţa în timpul deplasării cu bicicleta, vă rugăm să verificaţi următoarele înainte de
utilizare:
o Presiunea cauciucurilor
o Fixare şuruburi faţă şi spate
o Baterie încărcată complet
o Funcţionare sistem de frânare
o Reglare ghidon şi şa
Vă rugăm să încărcaţi bateria înainte ca aceasta să se descarce
Vă rugăm să încărcaţi bateria timp de 8 ore dacă este prima încărcare sau dacă nu aţi mai folosit-o
multă vreme
Pentru o utilizare în siguranţă şi pentru păstrarea bicicletei dumneavoastră într-o stare bună vă
rugăm să efectuaţi o întreţinere şi să o curăţați în mod regulat. Curăţaţi cadrul cu un prosop după
spălare si păstraţi bateria departe de apă
Vă rugăm să scoateţi bateria şi să o depozitaţi într-un loc uscat si răcoros atunci când nu o folosiţi
pentru o perioadă îndelungată de timp
Vă rugăm să blocaţi ghidonul si furca faţă (coarnele) înainte de a folosi bicicleta
INSTRUCȚIUNI DE ÎNGRIJIRE
Clătiţi cadrul bicicletei înainte de a scoate bateria si blocaţi cutia bateriei
Vă rugăm să verificaţi şuruburile după ce aţi rulat de 20 de ori
Durata de viaţă a bateriei depinde de numărul de încărcări
Bateria va avea un ciclu de viaţă mai lung dacă este încărcată de mai puţine ori
Pentru asistenţă clienţi vă rugăm sa ne contactaţi la [email protected]
FOARTE IMPORTANT!
Conform legislatiei OG 195/2002 - bicicletele şi mopedele care circulă pe drumurile publice trebuie
să fie echipate cu mijloace de iluminare şi dispozitive reflectorizant-fluorescente. Este interzisă
circulaţia acestora pe timp de noapte fără aceste mijloace şi dispozitive în stare de funcţionare.Pentru
a circula pe drumurile publice, utilizatorul bicicletei este obligat sa cunoasca si respecte legislatia
actuala privind modul de circulatie
Conform legislatiei cu privire la circulatia pe drumurile publice, biciclistii sunt obligati sa poarte
echipament de protectie (casca de protectie, cotiere, genunchiere). Copii vor fi instruiti de
parinti/tutori asupra corectei utilizari si circularii cu bicicleta.
Reguli pentru alţi participanţi la trafic: Art. 70(1) Pentru a conduce un moped pe drumurile publice,
conducătorul acestuia trebuie să aibă vârsta de cel puţin 16 ani.(2)Pentru a conduce o bicicletă pe
drumurile publice, conducătorul acesteia trebuie să aibă vârsta de cel puţin 14 ani.
6
Page 7
Declarație de conformitate
Televoice Grup S.R.L., cu sediul în București, strada Grigore Cobalcescu, nr. 39, Sector
1, București, RO15005294, J40/11378/2002, declarăm pe propria răspundere că produsul
Bicicleta Electrica EVOLIO X BIKE, comercializat în România sub:
Marca: Evolio;
Model: X BIKE
Nume comercial: Bicicleta Electrica
respecta prevederile urmatoarelor acte normative:
- Hotararea nr. 1022/2002, H.G. 497/2003 (privind compatibilitatea electromagnetica),
- H.G. 457/2003, modificata prin Hotararea1514/2003 (privind asigurarea securitatii utilizatorului de
echipamente electrice de joasa tensiune) precum si toate actele normative incidente,
- H.G. 992/2005 (privind limitarea utilizarii substantelor periculoase),
- H.G. 448/2005 (privind prevenirea producerii de deseuri de echipamente electrice si electronice) si
Directivele UE 2002/95/CE, 1999/5/EC.
Produsul a fost evaluat conform urmatoarelor standarde: EN 15194: 2009+ A1; 2011; EN14764:2005
referitoare la directivele: 2014/35EU (tensiune joasa) si 2014/30/EU (compatibilitate electromagnetoca)
Toate documentele justificative ale evaluarilor primite de la producator, sunt depozitate la sediul companiei
noastre.
Produsul are aplicat marcajul CE.
Garantia produselor se asigura in conformitate cu O.G. 21/1992, Legea 449/2003, Legea 296/2004 si
O.U.G 174/2008, privind protectia consumatorului.
Liviu Nistoran
7
