Evolio iFly Pro
Manual de utilizare
Page 2
Notă: Întotdeauna aruncați bateriile vechi în mod responsabil.
Măsuri de siguranță pentru baterie
Nu utilizați sau lăsați bateria în apropierea unei surse de căldură, cum ar fi foc sau radiator.
Nu loviți și nu aruncați bateria spre suprafețe dure.
Nu scufundați bateria în apă, și păstrați bateria într-un loc răcoros și uscat.
Atunci când reîncărcați, utilizați numai încărcătorul special destinat acestui scop.
Nu supra-încărcați bateria.
Nu sudați direct și nu străpungeți bateria cu un cui sau alt obiect ascuțit.
Nu transportați și nu depozitați bateria împreună cu obiecte metalice.
Nu încărcați niciodată bateria mai mult de 60 de minute.
Nu lăsați niciodată nesupravegheată bateria atunci când se află la încărcat.
Măsuri de siguranță
• Vă rugăm să citiți manualul înainte de utilizare.
• Vă rugăm să depozitați piesele de mici dimensiuni într-un loc care să nu fie la îndemâna copiilor mici.
• Nu lăsați niciodată Drona nesupravegheată atunci când bateria se află la încărcat.
• Nu aruncați niciodată bateriile în foc.
• Nu pilotați niciodată Drona în apropierea altor persoane.
• Păstrați toate părțile componente departe de copter în timp ce paletele rotorului se rotesc.
• Nu încercați niciodată să reparați circuitele, în interiorul dronei există circuite electronice sau
transmițătoare care pot fi reparate doar in service-ul autorizat.
Măsuri de precauție pentru zbor
1. Nu lăsați părțile mici la îndemâna copiilor, pentru a evita pericol de sufocare.
2. Drona este puternica. Pentru a evita ca aceasta sa se inalte prea repede, in momentul decolarii
miscati joystick-ul de acceleratie treptat.
3. Dupa zbor opriti mai intai drona apoi controlerul.
4. Nu depozitați bateria la temperaturi ridicate sau în apropierea unor surse de căldură.
5. Survolati drona la minim 2 metri distanta fata de oameni sau alte obstacole, pentru a avita
ranirea sau deteriorarea acestora.
6. Copiii ar trebui să piloteze drona doar sub supravegherea adulților. Atunci când pilotați drona
trebuie să o puteți mereu vedea foarte bine.
7. Întotdeauna opriți alimentarea controlerului și srona atunci când nu este în uz.
8. Este recomandat ca drona sa fie operata de persoane peste 14 ani.
Protecția bateriei
1. Drona este echipată cu protecție de joasă tensiune. Când bateria este descărcată, sistemul de control
este programat sa opreasca alimentarea cu energie electrică pentru rotoarele dronei. Astfel pentru ca drona
sa poata zbura din nou, bateria trebuie reincarcata.
Mentenanță
1 Curățați drona doar cu o cârpă curată, moale și uscată.
2. Pentru a evita deteriorarea iremediabilă, păstrați drona într-un loc uscat și departe de apă. Nu pilotați în
condiții de ploaie.
3. Verificați drona și accesoriile sale pentru eventuale daune. În cazul în care se constată daune, nu
folosiți drona până când aceasta nu este reparată.
Page 3
Instalarea și încărcarea bateriei
Controler

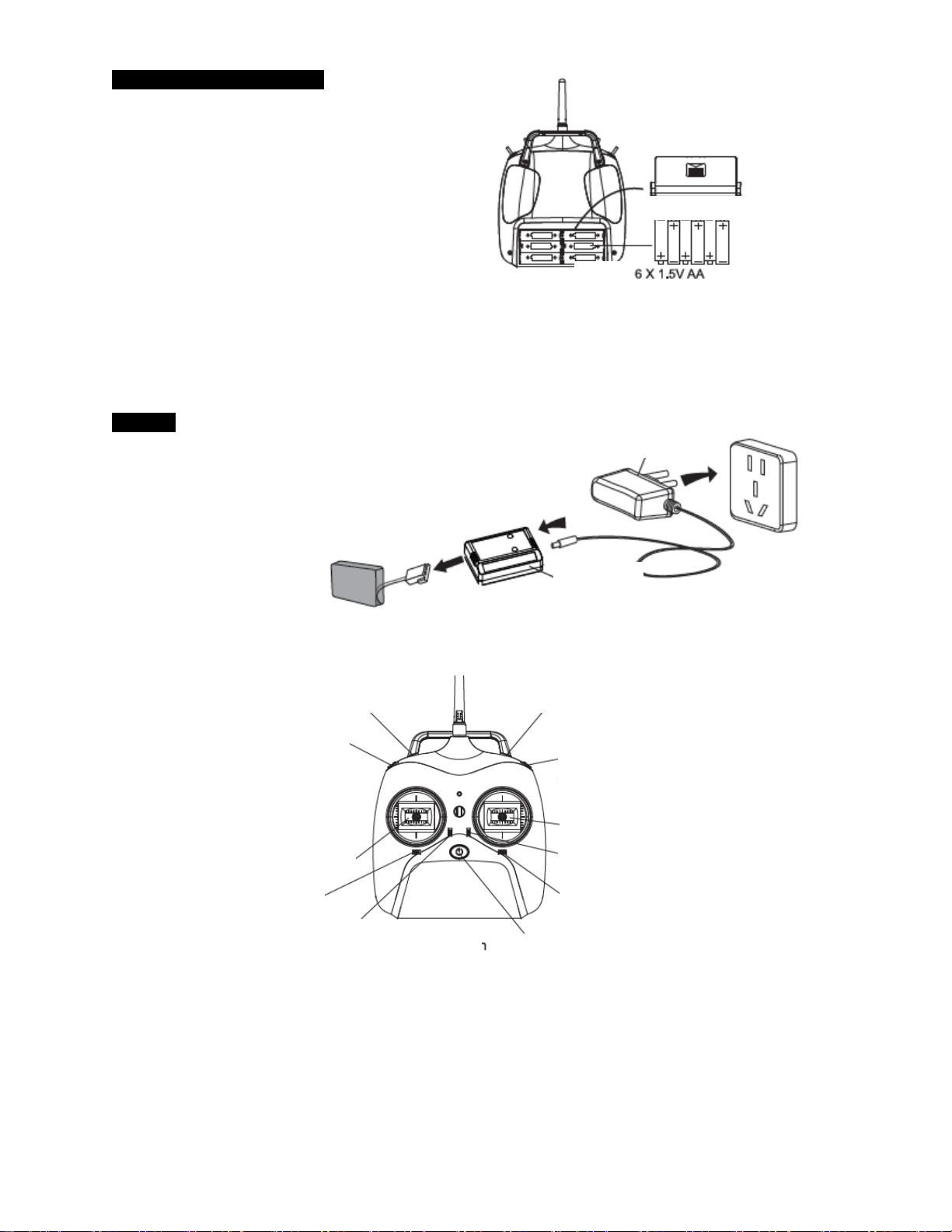

1. Pentru punerea bateriilor: Deschideți capacul
cutiei pentru baterii, puneți bateriile 6 x 1,5V AA,
conform polarității indicate (bateriile nu sunt
incluse)
Bateriile trebuie pozitionate in locul special din
spatele controler-ului.
Bateriile trebuie puse doar sub supravegherea
unui adult.
Nu amestecați bateriile noi cu cele vechi.
Nu amestecați mai multe tipuri de baterii.
Bateriile nu sunt incluse in kit-ul produsului.
Pentru a functiona drona trebuie sa aibe
incarcate atat bateria proprie, cat si pe cele cu
care functioneaza controler-ul.
Încărcare
Conectați bateria la
adaptor și apoi băgați
încărcătorul în priză.
Controler
Capac baterii
Baterii
Selectarea vitezei
1.Apăsați pentru a schimba viteza
(Ascultați bipurile)
Viteză mică – un bip
Viteză medie – două bipuri
Viteză mare – trei bipuri
Manetă/ Joystcik stânga
Cursor glisant C
Cursor glisant B
Cursor glisant A
Apăsați în sus pentru funcția Headless
Apăsați încă o dată în sus sus pentru a opri funcția Headless
Apăsați în jos pentru a activa functia return (Controlați
maneta pentru a opri funcția de revenire pe poziție)
Întrerupător
Joystcik dreapta / Cârmă
Fotografie
Filmare
Comutator modul de control / răsucire
1.Apăsați o dată (se aude un bip) și apoi
controlați cârma pentru a efectua o funcție
de răsucire
2. Apăsați timp de 3 secunde pentru a trece
pe modul de control (comutator MOD 2 și
MOD 4)
Încărcător
Adaptor
Page 4
Drona
Înlocuirea lamelelor

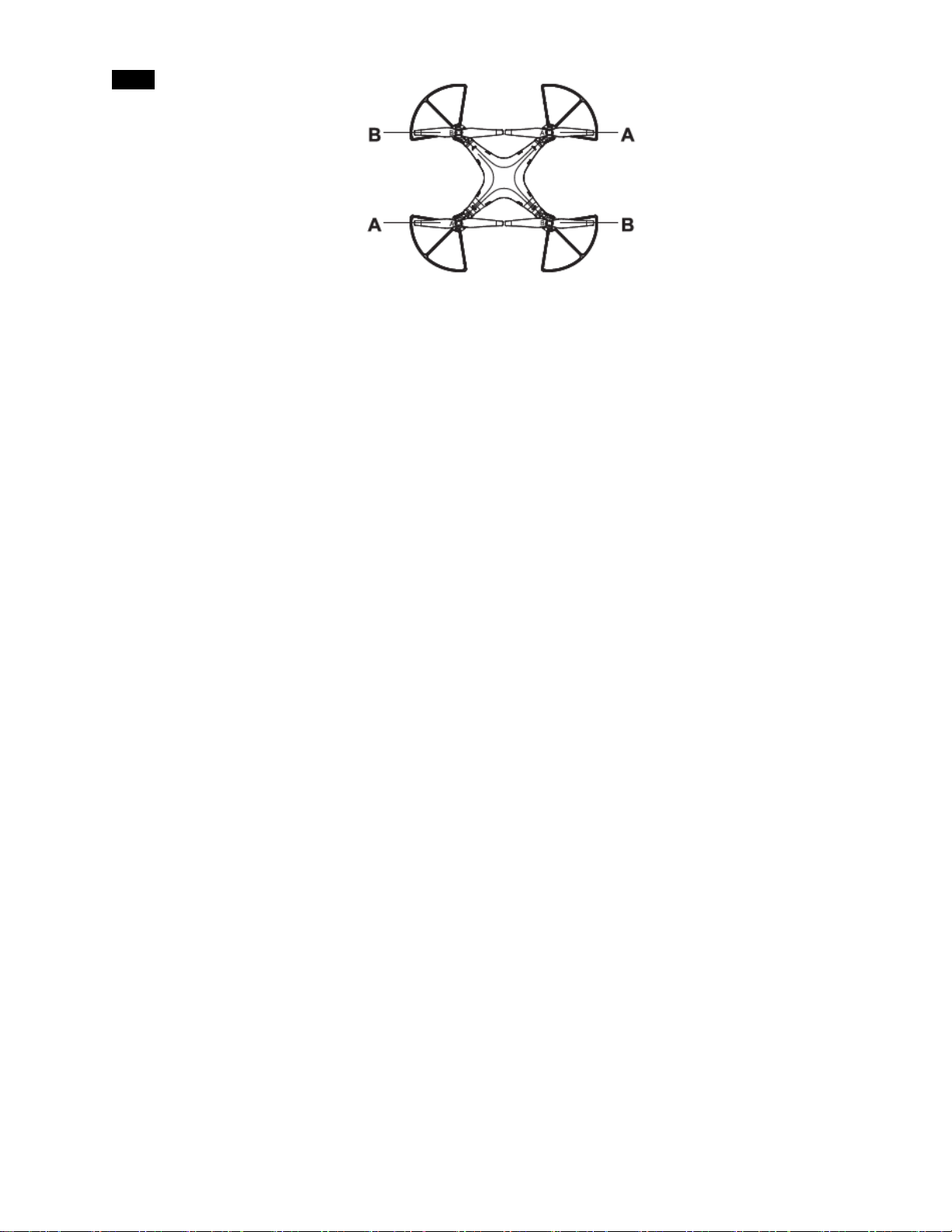

deteriorate: setul va veni cu 4
rotoare de rezervă, două de tip
(A) și două de tip
(B). Regasiti scrise literele "A" și
"B" pe coronament. Montați
rotorul pe motor în mod
corespunzător.
Page 5
Pași de operare
1. Trageți în jos de maneta de accelerație
2. Porniți controlerul
3. Deschideți capacul și asezati bateria in
locul respectiv. Conectați cablul de la
baterie la dronă.
4. Porniți drona (LED-ul de pe dronă va
licări rapid) .
5. Puneți drona în poziție orizontală.
7. Trageți maneta de accelerație și cârma
la stânga/dreapta la 45 de grade, cum
este arătat mai sus pentru a debloca
drona și a începe să zboare.
8. Când vreți să opriți drona, controlați
maneta de accelerație pentru a ateriza
ușor și apoi trageți maneta de accelerație
și cârma la stânga/dreapta la 45 de grade
pentru a o opri din zbor.
9. Țineți apăsat comutatorul pornit/oprit
timp de 3 secunde pentru a închide
controlerul.
6. Trageți de maneta de accelerație în sus
și în jos, până se aude un beep.
Controlerul se conecteaza la drona, iar
LED-ul de pe ea rămâne aprins.In acest
moment drona este gata pentru decolare.
10. Atentie! Inante de fiecare decolare
trebuie ca drona sa fie calibrata.
Pentru a calibra drona trebuie sa
trageti de manete la 45 de grade in
stanga jos timp de 5-10 secunde si la
45 de grade dreapta jos timp de 5-10
secunde. Dupa aceea drona este gata
de pornire!

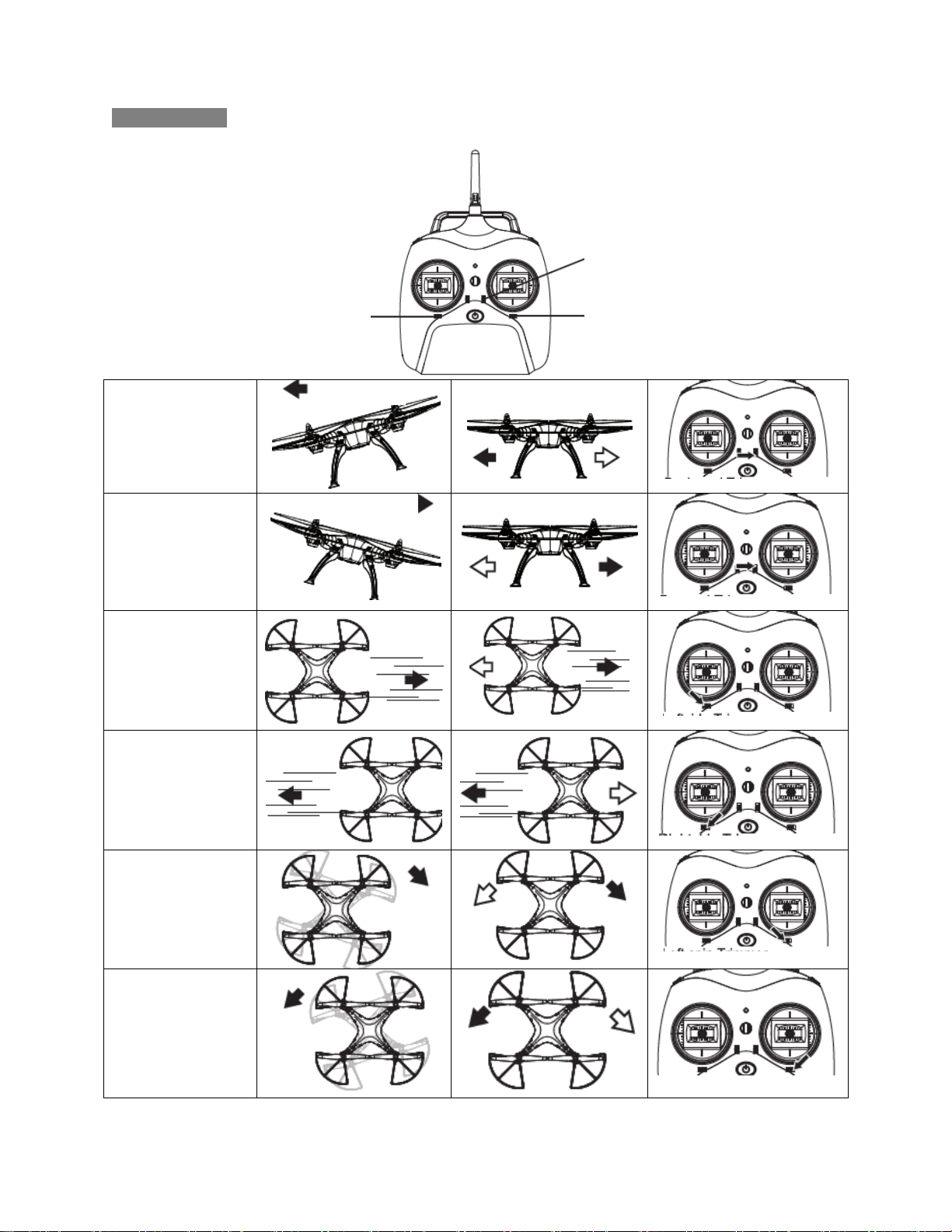

Sus și jos
Se ridică
Coboară
Înainte și înapoi
Înainte
Înapoi
Rotire dreapta și rotire stânga
Rotire stânga
Rotire dreapta
Partea dreaptă și partea stângă
Zboară spre
stânga
Zboară spre
dreapta
MOD 1
Operare și control
Notă: Atunci când drona zboară către dvs., direcțiile de control sunt inversate.
Page 6

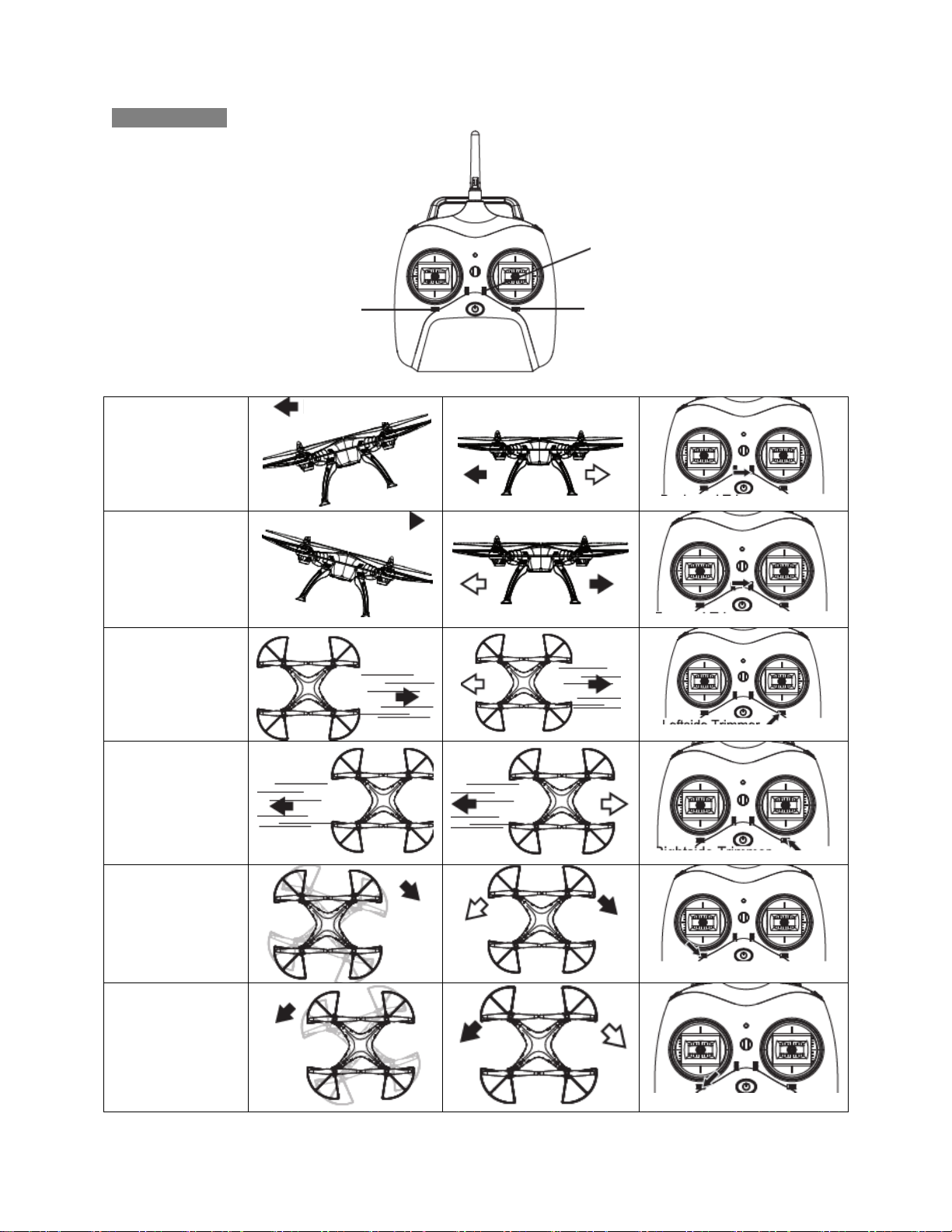

Cursă înapoi
Cursor înapoi
Cursă înainte
Cursor înainte
Cursă spre partea
stângă
Cursor spre partea stângă
Cursă spre partea
dreaptă
Cursor spre partea dreaptă
Cursă rotire
stânga
Cursor rotire stânga
Cursă rotire
dreapta
Cursor rotire dreapta
Reglaj fin rotire stânga/dreapta
Reglaj fin înainte/înapoi
Reglaj fin partea stângă/partea
dreaptă
Înapoi
Înainte
Reglaj fin cursor
Page 7

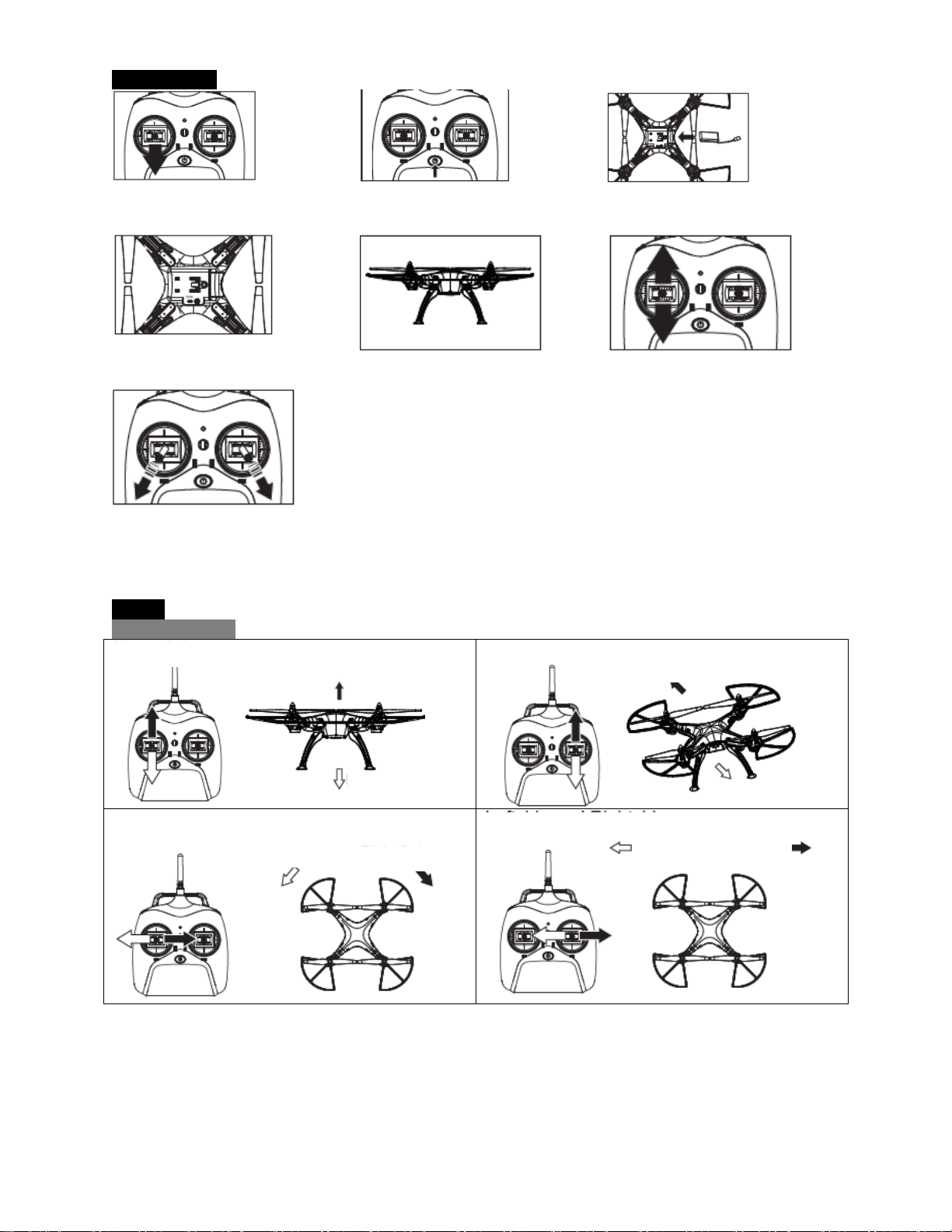

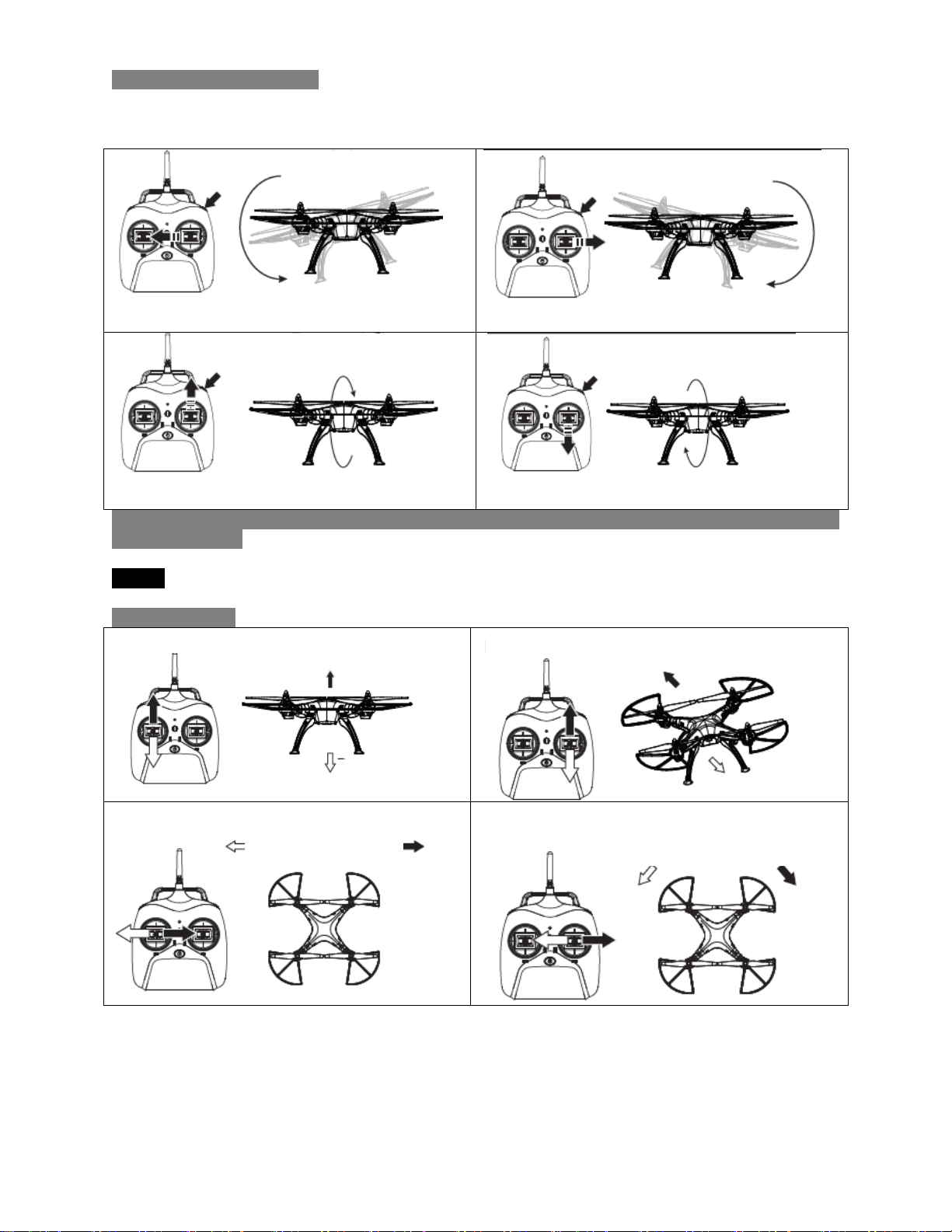

Răsuciri și rostogoliri radicale
Apăsați o dată butonul RĂSUCIRE și apoi trageți cârma spre
stânga
Apăsați o dată butonul RĂSUCIRE și apoi trageți cârma spre
dreapta
Apăsați o dată butonul RĂSUCIRE și apoi împingeți cârma în
față
Apăsați o dată butonul RĂSUCIRE și apoi împingeți cârma în
spate
Răsucire stânga
Răsucire Dreapta
Răsucire înainte
Răsucire înapoi
Sus și jos
Se ridică
Coboară
Înainte și înapoi
Înainte
Înapoi
Rotire dreapta și rotire stânga
Rotire stânga
Rotire dreapta
Partea dreaptă și partea stângă
Zboară spre
stânga
Zboară spre
dreapta
Puteți face răsuciri cu Drona la orice treaptă de viteză. Apăsați o dată butonul RĂSUCIRE și apoi
împingeți cârma în direcția respectivă.
! Înainte de a efectua un truc de răsucire, asigurați-vă întotdeauna că aveți suficient spațiu deasupra și
dedesubtul Dronei.
MOD 2
Operare și control
Notă: Atunci când drona zboară către dvs., direcțiile de control sunt inversate.
Page 8
Cursă înapoi
Cursor înapoi
Cursă înainte
Cursor înainte
Cursă spre partea
stângă
Cursor spre partea stângă
Cursă spre partea
dreaptă
Cursor spre partea dreaptă
Cursă rotire stânga
Cursor rotire stânga
Cursă rotire dreapta
Cursor rotire dreapta
Reglaj fin rotire stânga/dreapta
Reglaj fin înainte/înapoi
Reglaj fin partea stângă/partea
dreaptă
Înapoi
Înainte
Reglaj fin cursor
Page 9

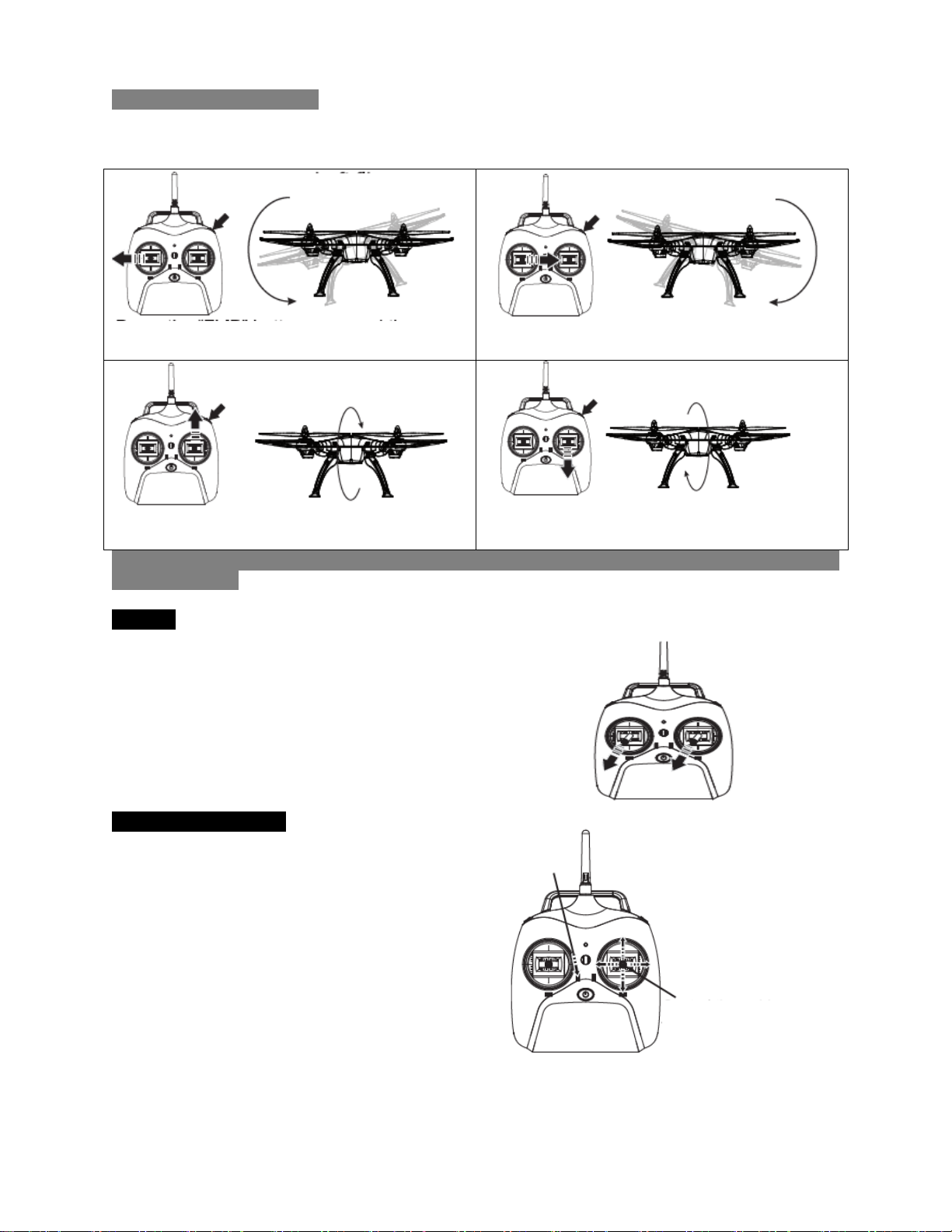

Apăsați o dată butonul RĂSUCIRE și apoi trageți
cârma spre stânga
Apăsați o dată butonul RĂSUCIRE și apoi trageți
cârma spre dreapta
Apăsați o dată butonul RĂSUCIRE și apoi împingeți
cârma în față
Apăsați o dată butonul RĂSUCIRE și apoi împingeți
cârma în spate

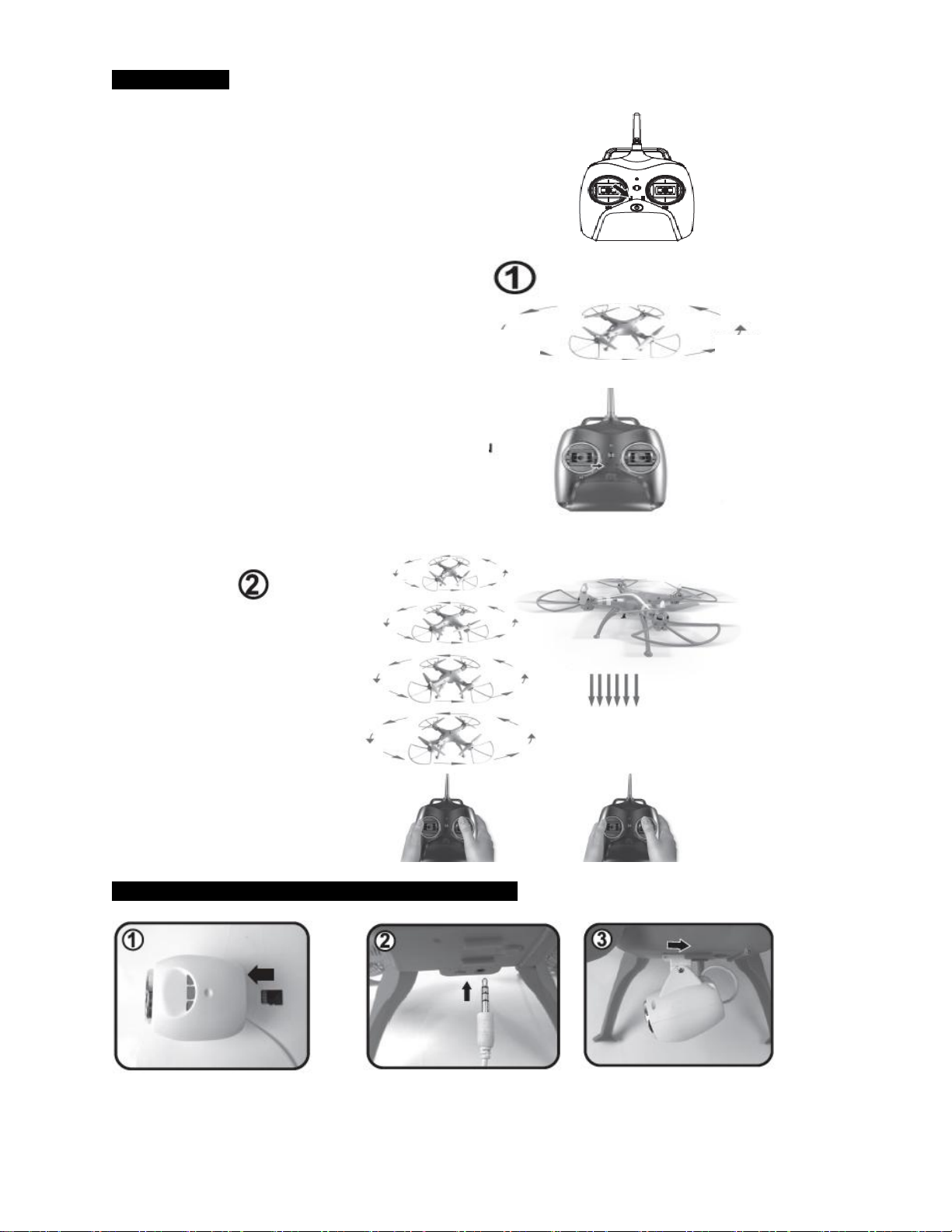

1. Apăsați maneta de "Accelerație", la viteză mare
pana auziti 3 beep-uri.
2. Trageți maneta de accelerație și cârma la 45 de
grade (ca în imagine), timp de 10 secunde. Veți
observa că lumina de pe placa dronei incepe sa
clipeasca rapid. Dați drumul acum butonului de
accelerație și cârmei. Lumina de pe placa va
continua sa ramana aprinsa.
Activarea functiei Return
Atunci când drona decolează, LED-ul încetează să
mai clipească, în acest moment, drona își setează
partea din față ca fiind direcția de mers pentru
zborul curent. Dacă doriți ca să modificati direcția
de mers, atunci trebuie să opriți drona și să o
resetați din nou.
Apăsați butonul (conform imaginii) pentru a reveni
la funcția home, și apoi mișcați joystick-ul din
dreapta în orice direcție (cârma) pentru a renunța la
această funcție. Pentru a reveni drona trebuie sa fie
pozitionata cu spatele la dumneavoastra.
Răsucire stânga
Răsucire Dreapta
Răsucire înainte
Răsucire înapoi
Trageți în jos
Controlați cârma
pentru a renunța la
această funcție
( în orice direcție)
Răsuciri și rostogoliri radicale
Puteți face răsuciri cu drona la orice treaptă de viteză. Apăsați o dată butonul MOD și apoi împingeți
cârma în direcția respectivă.
! Înainte de a efectua un truc de răsucire, asigurați-vă întotdeauna că aveți suficient spațiu deasupra și
dedesubtul dronei.
Calibrare
Page 10
Funcția Headless
Cum sa activati /dezactivati functia Headless?
Apăsați butonul de pe controler (ca în imagine) până auziți un
bip, veți intra în modul de zbor busolă. Pentru a ieși din modul
busolă, trebuie doar să apăsați același buton până când bipăitul
dispare.
Cum sa recunoasteti directia de mers cand e
selectata functia Headless?
Atunci când drona decolează, LED-ul de pe dronă
încetează să mai clipească, în acest moment, drona
își setează partea din față ca fiind direcția de mers
pentru funcția de zbor headless.
Dacă doriți ca să resetați direcția de mers, atunci
trebuie să opriți drona și să o resetați din nou.
1. Introduceți în mod corect cardul
TF în cameră.
2. Conectați camera la dronă
cu ajutorul cablului.
3. Agățați camera de dronă.
Înainte
Înapoi
Dreapta
Stânga
Manual de instrucțiuni suplimentare pentru funcția camerei
CUM SĂ INSTALAȚI CAMERA ȘI SĂ VEDEȚI FOTOGRAFIILE/ CLIPURILE VIDEO
Page 11

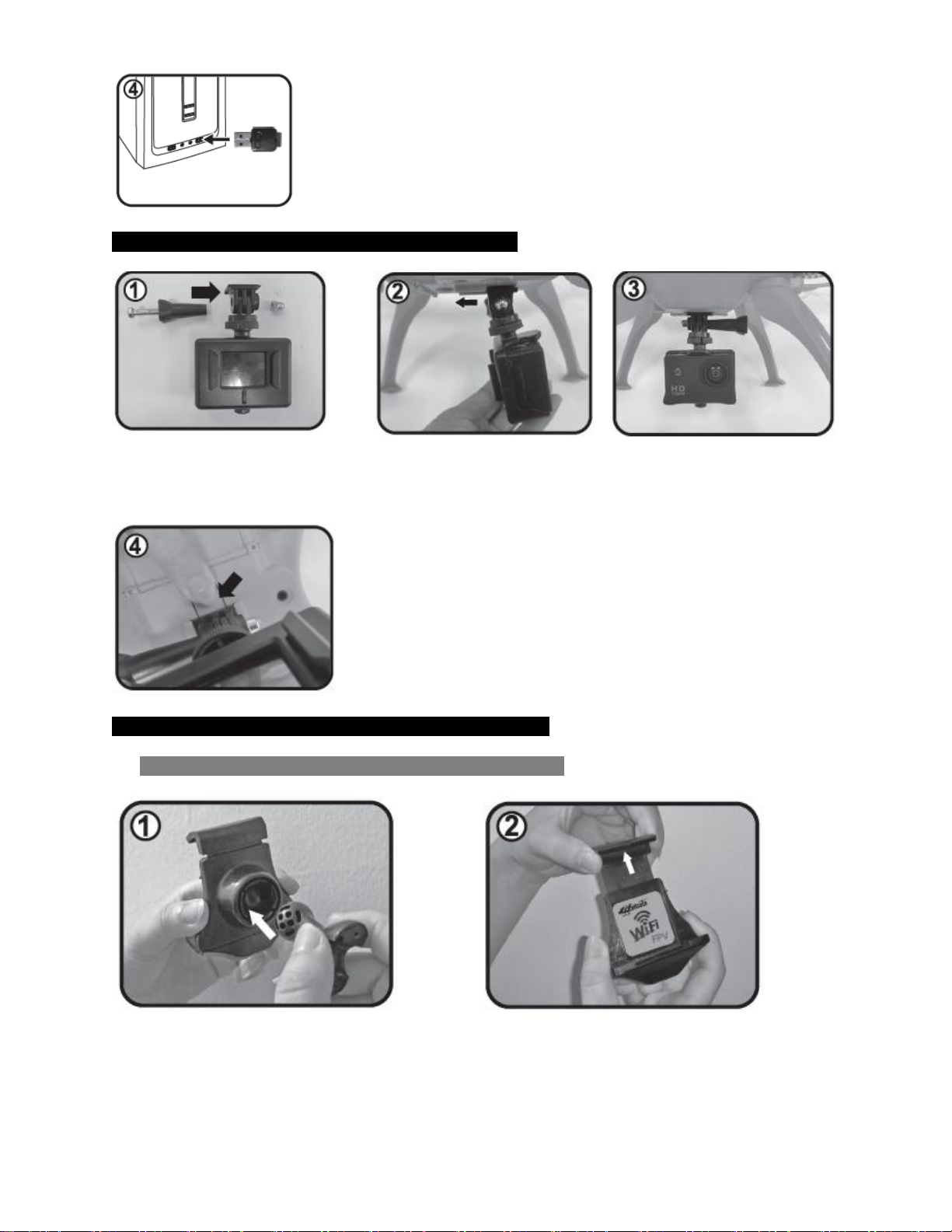

4. Introduceți cititorul de card TF în calculator, deschideți „My
Computer” și veți găsi fișierul respectiv de unde puteți viziona
fotografiile și videoclipurile pe care le-ați făcut.
1. Montați camera de acțiune pe
suport.
2. Agățați camera de dronă.
3. Folosiți camera de acțiune
pentru a face
fotografii/filmări în timpul
zborului.
4. Apăsați butonul în jos și apoi scoateți camera de acțiune.
1. Conectați bara standard la componenta de fixare
a telefonului mobil.
2. Ajustați componenta de fixare în sus sau în jos în
funcție de dimensiunea telefonului mobil.
Manual de instrucțiuni suplimentare pentru funcția camerei
Manual de instrucțiuni suplimentare pentru funcția camerei wifi
1. Cum să fixați suportul pentru telefonul mobil pe controler
Page 12

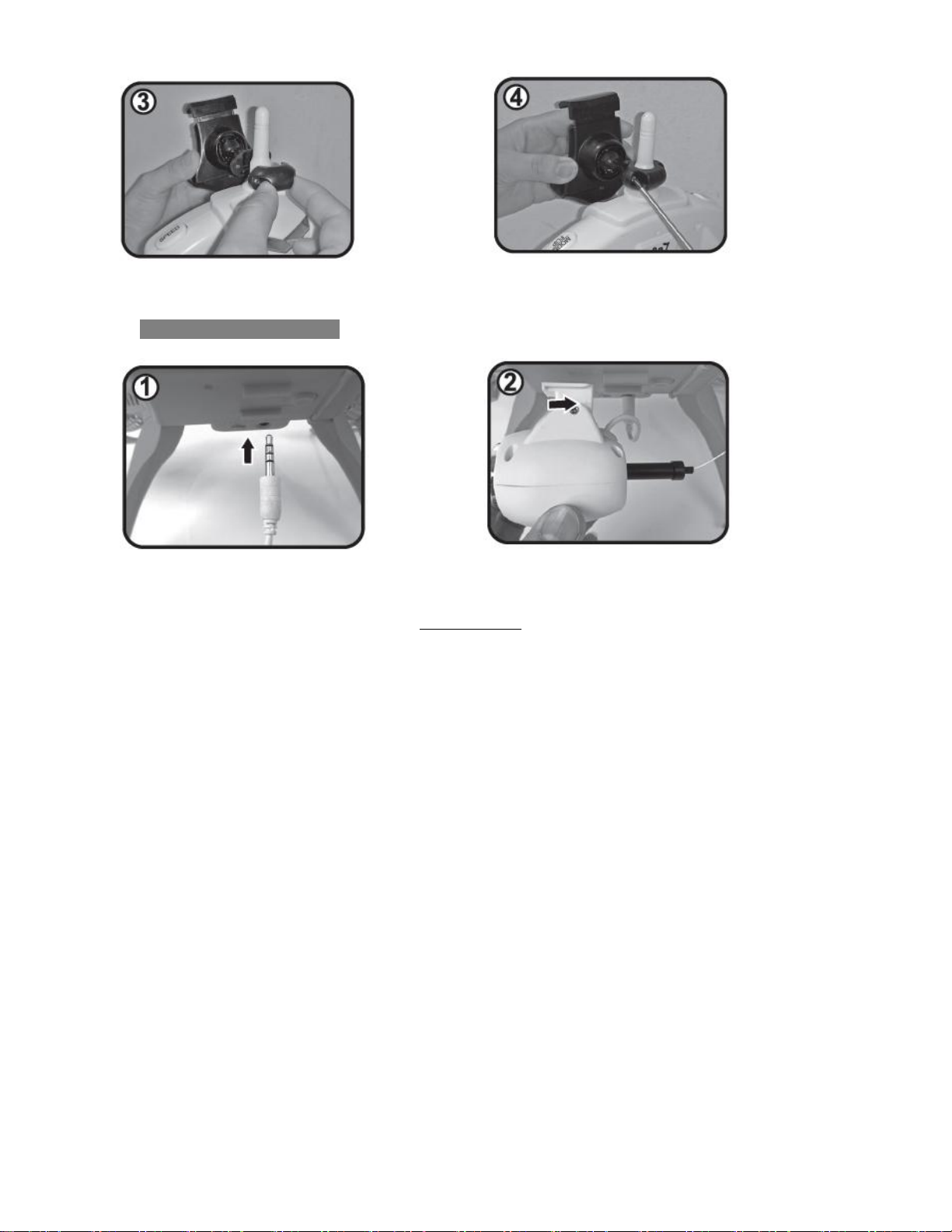

2. Montați suportul pentru telefonul mobil în
partea de sus a telecomenzii.
4. Folosiți șurubelnița pentru a strânge șurubul.
3. Montați camera pe dronă
1. Conectați cablu în mufa
2. Agățați camera de dronă.
Declaratia de conformitate poate fi gasita pe www.evolio.ro
