Page 1
Notă: Întotdeauna aruncați bateriile vechi în mod responsabil.

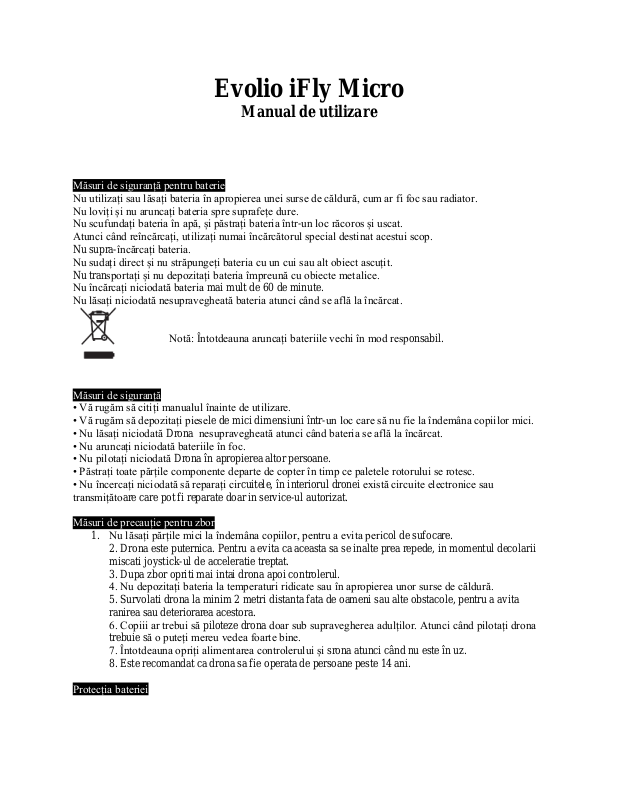

Evolio iFly Micro
Manual de utilizare
Măsuri de siguranță pentru baterie
Nu utilizați sau lăsați bateria în apropierea unei surse de căldură, cum ar fi foc sau radiator.
Nu loviți și nu aruncați bateria spre suprafețe dure.
Nu scufundați bateria în apă, și păstrați bateria într-un loc răcoros și uscat.
Atunci când reîncărcați, utilizați numai încărcătorul special destinat acestui scop.
Nu supra-încărcați bateria.
Nu sudați direct și nu străpungeți bateria cu un cui sau alt obiect ascuțit.
Nu transportați și nu depozitați bateria împreună cu obiecte metalice.
Nu încărcați niciodată bateria mai mult de 60 de minute.
Nu lăsați niciodată nesupravegheată bateria atunci când se află la încărcat.
Măsuri de siguranță
• Vă rugăm să citiți manualul înainte de utilizare.
• Vă rugăm să depozitați piesele de mici dimensiuni într-un loc care să nu fie la îndemâna copiilor mici.
• Nu lăsați niciodată Drona nesupravegheată atunci când bateria se află la încărcat.
• Nu aruncați niciodată bateriile în foc.
• Nu pilotați niciodată Drona în apropierea altor persoane.
• Păstrați toate părțile componente departe de copter în timp ce paletele rotorului se rotesc.
• Nu încercați niciodată să reparați circuitele, în interiorul dronei există circuite electronice sau
transmițătoare care pot fi reparate doar in service-ul autorizat.
Măsuri de precauție pentru zbor
1. Nu lăsați părțile mici la îndemâna copiilor, pentru a evita pericol de sufocare.
2. Drona este puternica. Pentru a evita ca aceasta sa se inalte prea repede, in momentul decolarii
miscati joystick-ul de acceleratie treptat.
3. Dupa zbor opriti mai intai drona apoi controlerul.
4. Nu depozitați bateria la temperaturi ridicate sau în apropierea unor surse de căldură.
5. Survolati drona la minim 2 metri distanta fata de oameni sau alte obstacole, pentru a avita
ranirea sau deteriorarea acestora.
6. Copiii ar trebui să piloteze drona doar sub supravegherea adulților. Atunci când pilotați drona
trebuie să o puteți mereu vedea foarte bine.
7. Întotdeauna opriți alimentarea controlerului și srona atunci când nu este în uz.
8. Este recomandat ca drona sa fie operata de persoane peste 14 ani.
Protecția bateriei
Page 2
1. Drona este echipată cu protecție de joasă tensiune. Când bateria este descărcată, sistemul de control
Instalarea și încărcarea bateriei
Controler
1. Pentru punerea bateriilor: Deschideți capacul cutiei pentru baterii, puneți bateriile 3 x
1,5V AAA, conform polarității indicate (bateriile nu sunt incluse)
Bateriile trebuie puse doar sub supravegherea unui adult !
Nu amestecați baterii noi cu baterii vechi.
Capac baterii
Baterii
este programat sa opreasca alimentarea cu energie electrică pentru rotoarele dronei. Astfel pentru ca drona
sa poata zbura din nou, bateria trebuie reincarcata.
Mentenanță
1 Curățați drona doar cu o cârpă curată, moale și uscată.
2. Pentru a evita deteriorarea iremediabilă, păstrați drona într-un loc uscat și departe de apă. Nu pilotați în
condiții de ploaie.
3. Verificați drona și accesoriile sale pentru eventuale daune. În cazul în care se constată daune, nu
folosiți drona până când aceasta nu este reparată.
Măsuri de precauție pentru zbor
2. Nu lăsați părțile mici la îndemâna copiilor, pentru a evita pericol de sufocare.
2. Drona este puternica. Pentru a evita ca aceasta sa se inalte prea repede, in momentul decolarii
miscati joystick-ul de acceleratie treptat.
3. Dupa zbor opriti mai intai drona apoi controlerul.
4. Nu depozitați bateria la temperaturi ridicate sau în apropierea unor surse de căldură.
5. Survolati drona la minim 2 metri distanta fata de oameni sau alte obstacole, pentru a avita
ranirea sau deteriorarea acestora.
6. Copiii ar trebui să piloteze drona doar sub supravegherea adulților. Atunci când pilotați drona
trebuie să o puteți mereu vedea foarte bine.
7. Întotdeauna opriți alimentarea controlerului și srona atunci când nu este în uz.
8. Este recomandat ca drona sa fie operata de persoane peste 14 ani.
Protecția bateriei
1. Drona este echipată cu protecție de joasă tensiune. Când bateria este descărcată, sistemul de control
este programat sa opreasca alimentarea cu energie electrică pentru rotoarele dronei. Astfel pentru ca drona
sa poata zbura din nou, bateria trebuie reincarcata.
Mentenanță
1 Curățați drona doar cu o cârpă curată, moale și uscată.
2. Pentru a evita deteriorarea iremediabilă, păstrați drona într-un loc uscat și departe de apă. Nu pilotați în
condiții de ploaie.
3. Verificați drona și accesoriile sale pentru eventuale daune. În cazul în care se constată daune, nu
folosiți drona până când aceasta nu este reparată.
Page 3
Nu amestecați mai multe tipuri de baterii.
Încărcare
1. Băgați un capăt al conectorului USB în dronă și cealaltă parte în orice port USB al calculatorului.
Controler
Selectarea vitezei
1.Apăsați o dată în jos pentru a
schimba viteza (Ascultați bipurile)
Viteză mică – un bip
Viteză medie – două bipuri
Viteză mare – trei bipuri
Manetă/ Joystcik stânga
Activare a functiei return
Cursor glisant B
Cursor glisant A
Mod Headless
Apăsați în sus pentru funcția Headless,
apăsați încă o dată în pentru a opri
funcția Headless
Întrerupător
Joystcik dreapta / Cârmă
Fotografie
Apăsați o dată pentru a face o fotografie
Filmare
Apăsați o dată pentru a înregistra, apăsați încă o
dată pentru a opri filmarea.
Răsucire
Apăsați o dată (se aude un bip) și apoi
controlați cârma pentru a efectua o funcție
de răsucire
Indicator baterie
Page 4
Drona

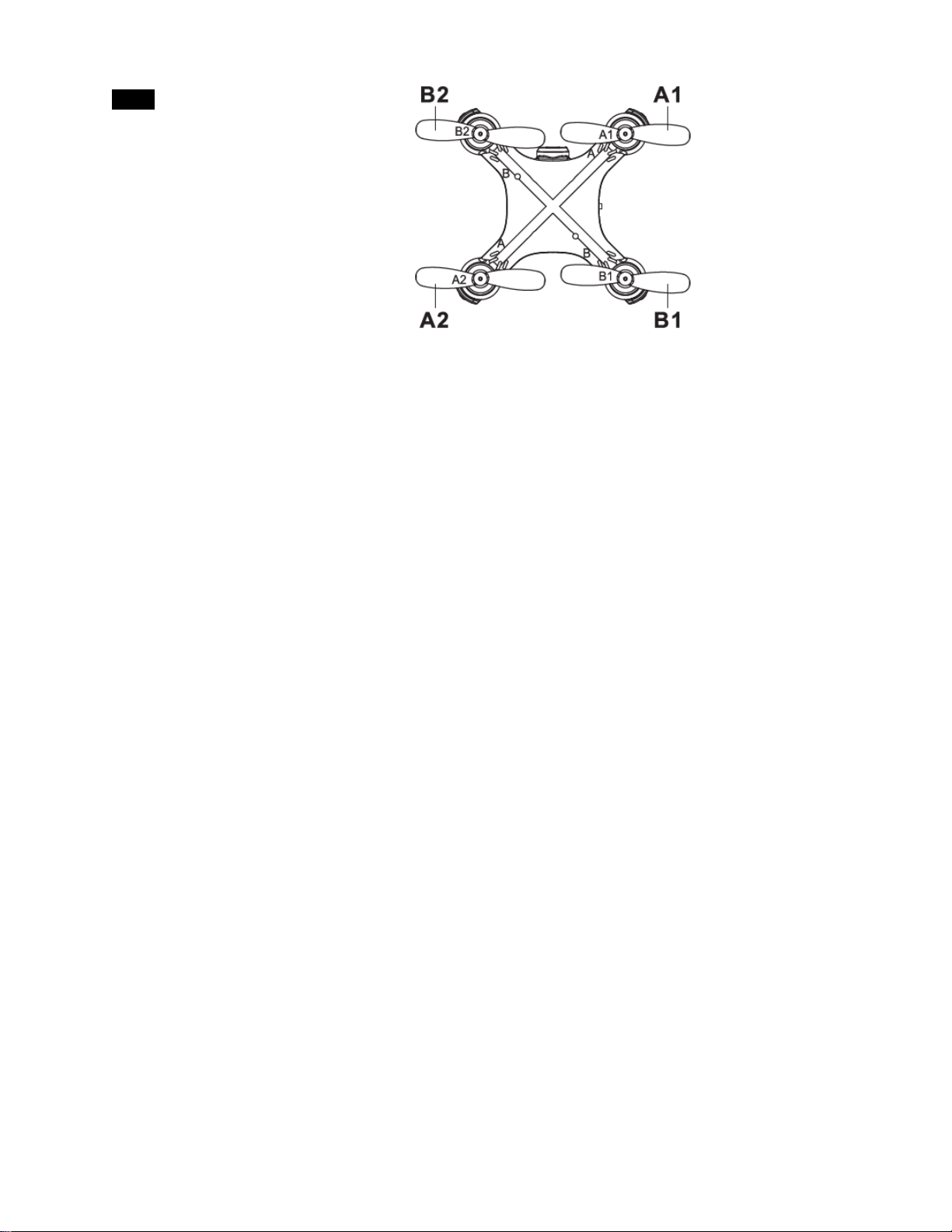

Înlocuirea lamelelor
deteriorate: Setul va veni cu
4 rotoare de rezervă, două de
tip (A) și două de tip (B).
Veți vedea scris litera "A" și
"B" pe carcasă, montați
rotorul pe motor în mod
corespunzător.
Page 5
Pași de operare
1. Trageți în jos de maneta de accelerație
2. Porniți controlerul
3. Porniți drona (LED-ul de pe dronă
va licări rapid) .
5. Trageți de maneta de accelerație în
sus și în jos, până se aude un bip.
Controlerul se conectează la Drona
(LED-ul de pe dronă rămâne aprins).
Drona este gata pentru decolare.
6. Atentie! Inante de fiecare
decolare trebuie ca drona sa fie
calibrata. Pentru a calibra drona
trebuie sa trageti de manete la 45
de grade in stanga jos timp de 5-10
secunde si la 45 de grade dreapta
jos timp de 5-10 secunde. Dupa
aceea drona este gata de pornire!
4. Puneți drona în poziție orizontală
Sus și jos
Se ridică
Coboară
Înainte și înapoi
Înainte
Înapoi
Rotire dreapta și rotire stânga
Rotire stânga
Rotire dreapta
Partea dreaptă și partea stângă
Zboară spre
stânga
Zboară spre
dreapta
Operare și control
Notă: Atunci când drona zboară către dvs., direcțiile de control sunt inversate.
Page 6
Cursă
înapoi
Cursă
înainte
Cursă spre
partea
stângă
Cursă spre
partea
dreaptă
Reglaj fin rotire stânga/
dreapta
Reglaj fin partea stângă/partea
dreaptă
Înapoi
Înainte
Cursor
înapoi
Cursor
înainte
Cursor
spre partea
stângă
Cursor spre
partea dreaptă
Reglaj fin cursor
Page 7
Răsuciri și rostogoliri radicale
Apăsați o dată butonul in jos și apoi trageți cârma spre stânga
Apăsați o dată butonul in jos și apoi trageți cârma spre
dreapta
Apăsați o dată butonul in jos și apoi împingeți cârma în față
Apăsați o dată butonul in jos și apoi împingeți cârma în spate
Cum sa activati /dezactivati functia Headless?
Apăsați butonul de pe controler (ca în imagine) până auziți un
bip, veți intra în modul de zbor busolă. Pentru a ieși din modul
busolă, trebuie doar să apăsați același buton până când bipăitul
dispare.
Răsucire stânga
Răsucire Dreapta
Răsucire înainte
Răsucire înapoi
Puteți face răsuciri cu Drona la orice treaptă de viteză. Apăsați o dată butonul in jos și apoi împingeți
cârma în direcția respectivă.
! Înainte de a efectua un truc de răsucire, asigurați-vă întotdeauna că aveți suficient spațiu deasupra și
dedesubtul Dronei.

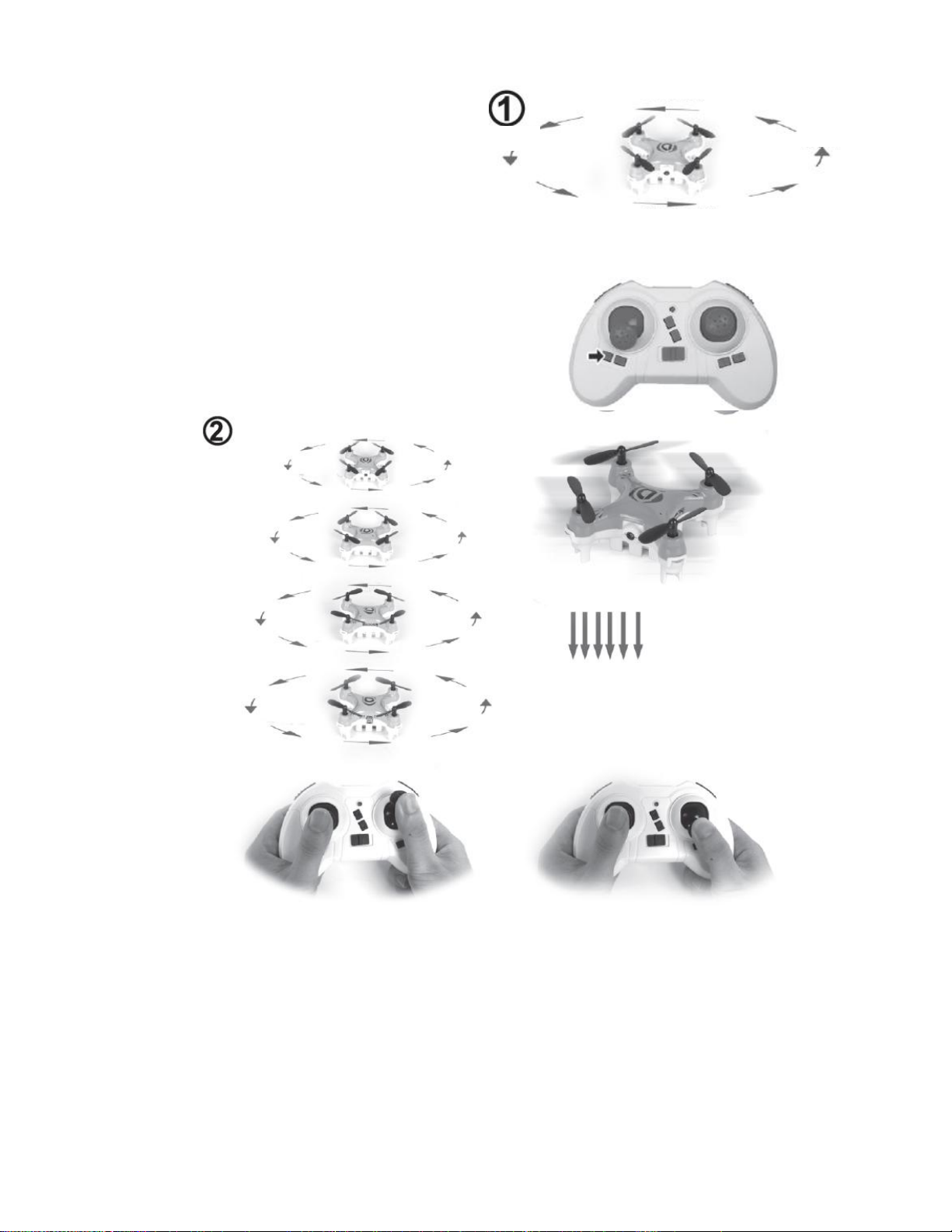

Funcția Headless
Page 8
Cum sa recunoasteti directia de mers cand e
selectata functia Headless?
Atunci când drona decolează, LED-ul de pe dronă
încetează să mai clipească, în acest moment, drona
își setează partea din față ca fiind direcția de mers
pentru funcția de zbor headless.
Dacă doriți ca să resetați direcția de mers, atunci
trebuie să opriți drona rc și să o resetați din nou.
Înainte
Înapoi
Dreapta
Stâng
Page 9
Activarea functiei return
Atunci când drona decolează, LED-ul
încetează să mai clipească, în acest moment,
drona își setează partea din față ca fiind
direcția de mers pentru zborul curent. Dacă
doriți ca să modificati direcția de mers,
atunci trebuie să opriți drona și să o resetați
din nou.
Apăsați butonul (conform imaginii) pentru a
reveni la funcția home, și apoi mișcați
joystick-ul din dreapta în orice direcție
(cârma) pentru a renunța la această funcție.
Pentru a reveni drona trebuie sa fie
pozitionata cu spatele la dumneavoastra.
1. Introduceți cardul TF în drona rc.
2. După zbor, scoateți cardul TF
din cameră și introduceți-l în
mod corect în cititorul de card
TF.
3. Introduceți cititorul de card TF
în computer, deschideți „my
computer„ și veți găsi un fișier în
care puteți vedea fotografiile și
filmările pe care le-ați făcut.
Trageți în jos
Controlați cârma
pentru a renunța la
această funcție
( în orice direcție)
Instrucțiuni pentru folosirea camerei
Cameră Vga (cameră 0.3m pixel) Rezoluție: 640*480
CUM SĂ REVEDEȚI FOTOGRAFIILE/ FILMĂRILE
Declaratia de conformitate poate fi gasita pe www.evolio.ro
