Evo XGA User Manual [en, de, it, fr, es +1]

user guide • benutzer handbuch • guide d’utilisateur • gu

ía del usario

• manuale d’uso • bruksanvisning

XGA (1 0240 x 768)
High Resolution

2 600 ANSI lumen
High Brightness

DLPTMTechnology
Single Chip

3.2 kg / 7.0 lbs
Compact Low Weight

Awarded
Magnesium Design

28 dB(A)
Low Noise

A

1

1

PARTENZA RAPIDA ARRANQUE R

ÁPIDO

MISE en ROUTEQUICK START SCHNELL START

english

deutsch

francais

español

norsk

KORT INNFØRING

italiano

A

1

2

B

3

C

Fn

+

2

1

4

B

2

3

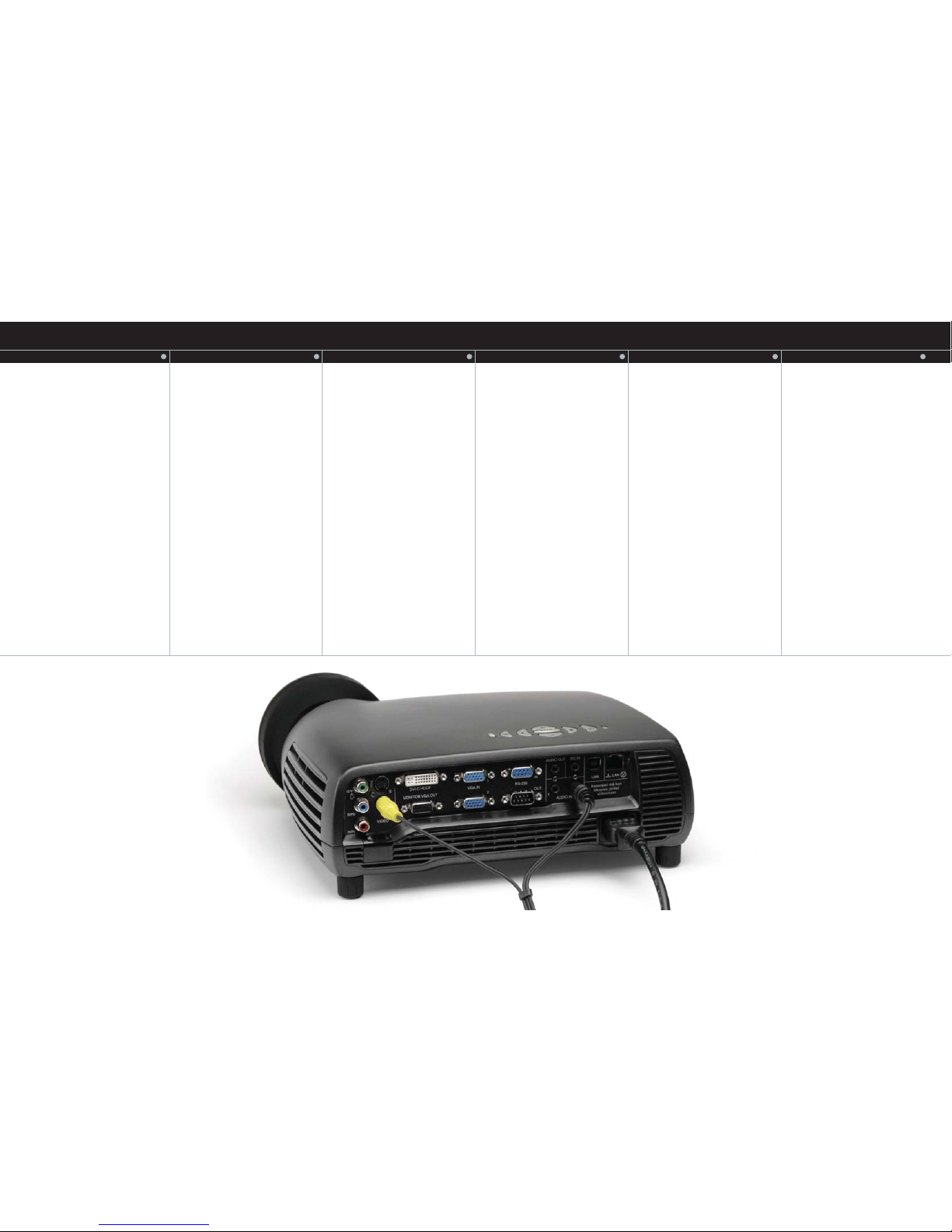

Set up DVD/Video

C

Set up Computer

Note! All images of the Evo projector throughout this manual shows the unit with the En08 zoom lens and not the standard En02 zoom lens.

03

04

05

08

10

11

12

13

16

18

19

20

21

22

23

24

31

32

33

34

35

37

38

42

3

INNHOLDSFORTEGNELSE

A Innholdsfortegnelse

B Introduksjon

C Sikkerhet & Advarsler

D Levert utstyr

E Oversikt

F Tastatur

G Status

H Fjernkontroll

I Kontaktpanel

J Tilkobling for video

K Tilkobling for data

L Bildeinnstillinger

M Takmontering

N Kabeldeksel

O Bruk av prosjektoren

P Meny system

Q Musstyring

R RS 232 og LAN styring

S Feil finning

T Vedlikehold

U Lampeskift

V Service informasjon

W Tekniske data

X Erklæringer

TABLA DE LOS CONTENIDOS

A Tabla de los contenidos

B Introduccion

C Seguridad & Advertencias

D Material entregado

E Datos

F Teclado

G Estado

H Control remoto

I Panel de conexiones

J Instalaci

ón

del v

ídeo

K Instalaciónde la computadora

L

Ajuste de imagen

M Montaje en el techo

N Cubierta

O Utilizaci

ón

del proyector

P Sistema de menus

Q Control del rat

ón

R Control RS 232 y LAN

S Soluci

ón

de problemas

T Mantenimiento

U Cambio de lampara

V Informacion de servicio

W Datos t

écnicos

X Declaraciones

TABLE DES MATIÈRES

A Table des matières

B Introduction

C S

écurit

é & Avertissement

D Mat

ériel fourni

E Vue d’ensemble

F Clavier

G État

HT

él

écommande

I Panneau de connecteurs

J Installation vid

éo

K Installation ordinateur

L Mise au point de l

’ i

mage

M Montage au plafond

N Couverture

R POUR

O Utilisation du projecteur

P Système de menus

Q Commande de la souris

R Commandes RS 232 et Réseau

SD

épannage

T Entretien

U Changement de lampe

V Information sav

W Donn

ées techniques

X Déclarations

INHALTSVERZEICHNIS

A Inhaltsverzeichnis

B Einleitung

C Sicherheit & Warnhinweise

D Mitgelieferte teile

E Überblick

F Tastenfeld

G Status

H Fernbedienung

I Der Anschlussbereich

J Videoeinstellungen

K Einrichten des computers

L Bildeinstellungen

M Deckenmontage

N Deckenmontage - Abdeckung

O Benutzung des projektors

P Das Menüsystem

Q Maussteuerung

R RS 232- und LAN-Steuerung

S Problemlösung

T Wartung

U Auswechseln der Lampe

V Reparatur-Informationen

W Technische daten

X Erklärungen

TABLE OF CONTENTS

A Table of contents

B Introduction

C Safety & Warnings

D Supplied material

E Overview

F Keypad

G Status

H Remote control

I Connector panel

J Set up video

K Set up computer

L Image adjustments

M Ceiling mount

N Ceiling mount cover

O Using the projector

P Menu system

Q Mouse control

R RS 232 and LAN control

S Trouble shooting

T Maintenance

U Lamp change

V Service information

W Technical data

X Declarations

english

deutsch

francais

español

norsk

A

INDICE

A Indice

B Introduzione

C Sicurezza e avvertenze

D Materiale fornito

E Panoramica

F Tastierino

G Stato

H Telecomando

I Pannello connettori

J Configurazione video

K Installazione del computer

L Regolazioni immagine

M Montaggio a soffitto

N Coperchio per montaggio a soffitto

O Utilizzo del proiettore

P Sistema di menu

Q Comando mouse

R Controllo LAN ed RS 232

S Risoluzione dei problemi

T Manutenzione

U Sostituzione della lampada

V Informazioni sull’assistenza

W Dati tecnici

X Dichiarazioni

italiano

4

INTRODUZIONE

Questo proiettore digitale è stato progettato con
i più recenti ritrovati tecnologici riguardo a
illuminazione, acquisizione di immagini, obiettivi,
elettronica, design termico e industriale per
potere essere utilizzato con le applicazioni
d'immagini sia tradizionali che innovative in una
varietà di settori, e offre funzioni come, ad
esempio:

- Tecnologia XGA DLP™ a 1024 x 768 pixel

- Tecnologia DMD™ a chip singolo con
DarkChip2™ della Texas Instruments®

- ELEVATO CONTRASTO per colori vibranti e
neri profondi

- ELEVATA RISOLUZIONE per dettagli senza
precedenti

- ELEVATA LUMINOSITÀ per schermi più
grandi

- NERI PROFONDI per il massimo dettaglio

- RIDOTTA INTERFERENZA DELLE IMMAGINI
tramite un'alta elaborazione del segnale finale

- Tecnologia di disinterlacciamento ed
elaborazione video FAROUDJA DCDi™

- MODALITÀ ECO per ridurre il consumo di
energia e diminuire il rumore percepito

- POTENZA VARIABILE DELLA LAMPADA
per l'allineamento di configurazioni su più
schermi

- LAMPADA A LUNGA DURATA (fino a 4000
ore) in modalità di bassa potenza ECO

- DESIGN ELEGANTE E COMPATTO adatto a
quasi tutte le applicazioni, fisse o portatili

- DISPONIBILITÀ DI PIÙ OBIETTIVI per
proiezioni o retroproiezioni in primo piano a
distanza ridotta e per altre applicazioni

- SEI INGRESSI per VIDEO e GRAFICA per,
virtualmente, qualsiasi sorgente dati e video

- Porte LAN, RS232 e USB per il controllo e il
monitoraggio

Le specifiche tecniche e la funzionalità del
prodotto possono essere soggette a modifica
senza preavviso.

INTRODUCCION

Este proyector digital ha sido diseñado con las
más avanzadas tecnologías en iluminación,
imagen, óptica, electrónica, diseño térmico e
industrial para que sirva tanto en aplicaciones
de imagen tradicionales como noveles en una
variedad de mercados, ofreciendo funciones
como:

- 1024 x 768 píxeles XGA tecnología DLP™

- Chip único DMD™ con tecnología
DarkChip2™ de Texas Instruments®

- ALTO CONTRASTE para colores vibrantes
y negros intensos

- ALTA RESOLUCIÓN para detalles sin
precedentes

- ALTO BRILLO para pantallas más grandes

- NEGROS INTENSOS para el máximo
detalle

- MENOR RUIDO DE IMAGEN a través de
un procesado de señales de alta calidad

- Procesado de vídeo y desentrelazado
FAROUDJA DCDi™

- MODO ECO para un menor consumo de
energía y menor ruido audible

- POTENCIA VARIABLE DE LA LÁMPARA
para la alineación de configuraciones de
múltiples pantallas

- LÁMPARA DE LARGA VIDA ÚTIL (hasta
4000 horas) en modo ECO de baja potencia

- DISEÑO MODERNO Y COMPACTO para
adaptarse a la mayoría de las aplicaciones,
instaladas o móviles

- MÚLTIPLES OPCIONES DE LENTE para la
proyección delantera o trasera de primeros
planos y otras aplicaciones

- SEIS ENTRADAS de VÍDEO y GRÁFICOS
para casi cualquier fuente de vídeo y datos.

- Puertos LAN, RS232 y USB para control y
supervisión

Las especificaciones y las funciones del producto
pueden modificarse sin previo aviso.

INTRODUCTION

Ce projecteur numérique a été conçu avec les
technologies les plus modernes en éclairage,
imagerie, optique, électronique, thermique et en
design industriel afin de servir dans toutes les
applications d'imagerie, traditionnelles ou
inédites, sur une grande diversité de marchés.
Ses principales caractéristiques sont:

- XGA 1024 x 768 pixels technologie DLP™

- Monopuce DMD™ avec technologie
DarkChip2™, de Texas Instruments®

- HAUT CONTRASTE pour des couleurs
éclatantes et des noirs profonds

- HAUTE RÉSOLUTION pour un
incomparable niveau de détails

- HAUTE LUMINOSITÉ pour les écrans plus
grands

- NOIRS PROFONDS pour un maximum de
détails

- BRUIT D'IMAGE RÉDUIT grâce à un
traitement de pointe du signal

- Traitement vidéo FAROUDJA DCDi™ et
désentrelacement

- MODE ÉCO pour une moindre
consommation d'énergie et moins de bruit

- PUISSANCE DE LAMPE VARIABLE pour
l'alignement de configurations multi-écran

- LAMPE DE LONGUE DURÉE (jusqu'à
4000 heures) en mode ÉCO

- DESIGN MONOBLOC ET STYLISÉ
s'adaptant à la plupart des applications,
fixes ou déplaçables

- MULTIPLES OPTIONS D'OBJECTIFS pour
projection avant ou arrière de gros plans et
autres applications

- SIX ENTRÉES VIDÉO et GRAPHIQUES
pour toutes sources de vidéo et de données

- Ports LAN, RS232 et USB pour les
commandes et le contrôle

Les spécifications et les fonctionnalités du
produit sont susceptibles de modifications sans
avis préalable.

INTRODUCTION

This digital projector is designed with the latest
state-of-the-art technologies in illumination,
imaging, optics, electronics, thermal and
industrial design in order to serve traditional as
well as novel imaging applications across a
variety of markets, offering features such as:

- 1024 x 768 pixel XGA DLP™ technology

- Single chip DMD™ with DarkChip2™
technology by Texas Instruments®

- HIGH CONTRAST for vibrant colors and
deep blacks

- HIGH RESOLUTION for unprecedented detail

- HIGH BRIGHTNESS for larger screens

- DEEP BLACKS for maximum detail

- REDUCED IMAGE NOISE through high end
signal processing

- FAROUDJA DCDi™ Video processing and
de-interlacing

- ECO MODE for reduced power
consumption and lower audible noise

- VARIABLE LAMP POWER for alignment of
multi-screen configurations

- LONG LIFE LAMP (up to 4000 hours) in low
power ECO mode

- STYLISH AND COMPACT DESIGN to fit
most applications, installed or movable

- MULTIPLE LENS OPTIONS for close-up
front or rear projection and other applications

- SIX VIDEO and GRAPHICS INPUTS for
virtually any video and data source.

- LAN, RS232 and USB ports for control and
monitoring

The specifications and functionality of the
product may change without prior notice.

EINLEITUNG

Mit seiner modernsten Spitzentechnologie für
Beleuchtung, Bild, Optik, Elektronik, thermisches
und industrielles Design eignet sich dieser
Digitalprojektor sowohl für traditionelle, als auch
für neue Bildanwendungen in einer Vielzahl an
Marktbereichen. Zu seinen Features gehören:

- 1024 x 768 Pixel XGA DLP™ - Technologie

- Single chip DMD™ mit DarkChip2™ ­Technologie von Texas Instruments®

- HOHER KONTRAST für lebendige Farben
und tiefe Schwarztöne

- HOHE AUFLÖSUNG für einzigartige Details

- HOHE HELLIGKEIT für größere Leinwände

- TIEFE SCHWARZTÖNE für maximale
Details

- REDUZIERTE BILDSTÖRUNGEN durch
Hochleistungs-Signalverarbeitung

- FAROUDJA DCDi™ -Videoverarbeitung und
De-Interlacing

- ÖKO-MODUS für geringeren
Stromverbrauch und leisere Geräusche

- VERSTELLBARE LAMPENSTÄRKE für die
Ausrichtung von Mehrfachleinwand­Konfigurationen

- LAMPE MIT LANGER LEBENSDAUER (bis
zu 4000 Stunden) im stromsparenden ÖKO­Modus

- SCHICKES UND KOMPAKTES DESIGN,
das zu praktisch allen - installierten oder
mobilen - Anwendungen passt

- VIELFACHE LINSENOPTIONEN für
Nahaufnahmen-Auf- oder Rückprojektion
und andere Anwendungen

- SECHS VIDEO- und GRAPHIKEINGÄNGE
für praktisch alle Video- und Datenquellen.

- LAN, RS232 und USB Anschlüsse für
Steuerung und Überwachung

Die Spezifikationen und Funktionen des
Produktes können ohne vorherige
Benachrichtigung verändert werden.

english

deutsch

francais

español

norsk

B

INTRODUKSJON

Denne digitale projektoren er utviklet med de
mest moderne teknologiske løsninger innen
belysning, avbildning, optikk, elektronikk termikk
og industridesign slik at enheten kan benyttes
både i tradisjonelle og nye sammenhenger for
dynamiske storbilder. Projektoren inneholder en
rekke egenskaper som:

- 1024 x 768 bildepunkter XGA DLP™ teknologi

- En-brikke DMD™ som benytter Dark­Chip2™ teknologi fra Texas Instruments®

- HØY KONTRAST for klare farger og dypt
svartnivå

- HØY OPPLØSNING for uslåelig
detaljgjengivelse

- HØY LYSSTYRKE for større skjermer

- DYPT SVARTNIVÅ for optimale gråtoner

- REDUSERT BILDESTØY ved hjelp av
avansert signalbehandling

- FAROUDJA DCDi™ for den beste video
behandling

- ECO MODUS for redusert strømforbruk
og lavere viftestøy

- VARIABEL LAMPESTYRKE for tilpasning
mellom flere projektorer

- LANG LAMPE-LEVETID (opp til 4000
timer) i ECO modus

- STILIG OG KOMPAKT DESIGN passer til
de fleste anvendelser, både flyttbare og
faste installasjoner

- ALTERNATIVE LINSER for bakprojeksjon
og andre anvendelser

- SEKS VIDEO og GRAFIKK INNGANGER
for praktisk talt alle video- og datakilder

- LAN, RS232 og USB tilkoblinger for
styring og oppfølging

Produktets spesifikasjoner og egenskaper kan
endres uten forutgående varsel.

italiano

5

SICUREZZA E AVVERTENZE

Questo manuale dell'utente contiene importanti
informazioni sulle misure per la sicurezza,
sull'installazione e sull'utilizzo del proiettore. Si
raccomanda di leggere attentamente il manuale
prima di utilizzare il proiettore.

SICUREZZA

Questo apparecchio è conforme alle normative
sulla sicurezza pertinenti, relative all'utilizzo di app­arecchiature di elaborazione dati in un ambiente di
ufficio. Prima di utilizzare il proiettore per la prima
volta, si raccomanda di leggere attentamente
l'intera sezione sulle istruzioni per la sicurezza.

AVVERTENZA

Utilizzare solo i cavi e il cablaggio forniti insieme
al proiettore o cavi sostitutivi originali. L'utilizzo di
cavi o cablaggio diversi potrebbe causare guasti
al funzionamento e danneggiare in modo
irreversibile l'unità.

Per garantire l'adeguata messa a terra dell'unità,
utilizzare sempre un cavo di alimentazione
tripolare. Non utilizzare mai cavi di alimentazione
bipolari, in quanto ciò è pericoloso e potrebbe
causare scosse elettriche.

Non aprire mai l'unità. Il proiettore non contiene
parti utilizzabili direttamente dall'utente. In caso di
guasto, affidare la riparazione dell'apparecchio al
solo personale tecnico autorizzato.

Accertarsi che non cadano oggetti nelle aperture
di sfogo e nelle aperture sull'apparecchio. Avere
cura di non far cadere liquidi sul proiettore o nelle
aperture di sfogo o nelle aperture presenti su di
esso.

Prima di accendere il proiettore, rimuovere sempre
il cappuccio dell'obiettivo. Se il cappuccio dell­'obiettivo non viene rimosso, potrebbe sciogliersi a
causa della luce ad alta energia emessa attraverso
l'obiettivo. Lo scioglimento del cappuccio
dell'obiettivo potrebbe danneggiare in modo
irreversibile la superficie dell'obiettivo del proiettore.

Non guardare attraverso l'obiettivo mentre il
proiettore è acceso. La forte luce potrebbe
danneggiare in modo permanente la vista.

Non guardare attraverso il fascio laser quando
attivato dal telecomando. La luce del laser
potrebbe danneggiare in modo permanente la
vista. Non puntare il fascio laser su persone.

Collocare il proiettore solo su una superficie
stabile, o fissarlo a soffitto utilizzando un
montaggio a soffitto a norma di legge.

Non far cadere il proiettore.

SEGURIDAD & ADVERTENCIAS

Esta guía de usuario contiene inform ación
importante sobre precauciónes de seguridad y el
uso del proyector. Por favor, lea atentamente estas
instrucciónes antes de operar el proyector.

SEGURIDAD

Este aparato satisface las disposiciónes de
seguridad correspondientes a equipo de datos
en un medio de oficinas. Antes del primer uso del
proyector, lea atentamente las instrucciónes de
seguridad.

ADVERTENCIA

Sólo utilice los cables eléctricos entregados con
el proyector o cables sustitutos originales. El uso
de cables no originales puede ocasionar la mala
función o el daño permanente del producto.

Use siempre un cable de alimentación de tres
clavijas para garantizar una correcta conexión a
tierra del aparato. No use nunca cables de
alimentación de 2 clavijas, ya que resulta peligroso
y podrían producirse descargas eléctricas.

No abre nunca la unidad. El proyector no
contiene partes reparables para usuarios. Las
reparaciónes sólo deben ser efectuados por
especialitas.

Asegurarse que ningún objeto entra los ranuras o
aberturas del aparato. No derrame ningún liquido
sobre el proyector o los ranuras o aberturas de la
unidad.

Antes de encender el proyector, quite siempre la
tapa de la lente, en caso contrario, ésta se puede
fundir a causa de la gran energía de la luz emitida
por la lente. Si se funde la tapa, la superficie de
la lente puede quedar dañada para siempre.

No vea al lente de proyección mientras funciona el
proyector. La luz fuerte puede dañar permanente la
vista.

No vea al rayo de láser mientras funciona por mando
a distancia. La luz de láser puede dañar permanente
la vista. No apunte el rayo de láser hacia la gente.

Coloque el proyector solamente en una
superficie estable o móntelo y sujételo bien con
una fijación al techo homologada.

No deje caer el proyector.

SÉCURITÉ & AVERTISSEMENT

Ce guide de l'utilisateur contient d'importantes
informations sur les précautions de sécurité et
sur l'installation et l'utilisation du projecteur.
Veuillez lire attentivement ce manuel avant de
mettre le projecteur en marche.

SÉCURITÉ

Cet appareil est conforme aux normes de
sécurité en matière d'utilisation d'équipements
informatiques dans un environnement
professionnel. Avant d'utiliser ce projecteur pour
la première fois, veuillez lire attentivement les
instructions de sécurité.

AVERTISSEMENT

N'utiliser que les câbles et les cordons fournis
avec le projecteur ou vendus par un point de
vente agréé. L'utilisation d'autres câbles et
cordons peut entraîner un dysfonctionnement,
voire une panne irréversible de l'appareil.

Toujours utiliser le cordon d'alimentation à 3
fiches pour connecter convenablement l'appareil
à la terre. Ne jamais utiliser de cordons à 2 fiches:
ceci est dangereux et comporte un risque
d'électrocution.

Ne jamais ouvrir l'appareil. Le projecteur ne
contient aucune pièce à entretenir par l'utilisateur.
Toute réparation doit être faite par un technicien
agréé.

S'assurer qu'aucun objet ne pénètre dans les
ouvertures et les sorties de ventilation du
projecteur. Prendre garde à ne pas renverser de
liquide sur le projecteur ou dans les ouvertures et
les sorties de ventilation.

Toujours retirer le cache de l'objectif avant
d'allumer le projecteur. Il pourrait fondre sous
l'effet du dégagement de chaleur de la lumière
émise au travers de l'objectif, ce qui
endommagerait définitivement la surface de
l'objectif de projection.

Ne pas regarder dans l'objectif lorsque le
projecteur est allumé. La lumière extrêmement
forte peut endommager irréversiblement la vue.

Ne pas regarder dans le faisceau laser de la
télécommande. Le faisceau laser peut
endommager irréversiblement la vue. Ne pas
pointer le rayon laser en direction d'autrui.

Placer le projecteur sur une surface stable ou le
monter avec un système de montage plafond
agréé pour en assurer la fixation sûre.

Ne pas laisser le projecteur tomber.

SAFETY & WARNINGS

This user guide contains important information
about safety precautions and the set-up and use
of the projector. Please read the manual carefully
before you operate the projector.

SAFETY

This device complies with relevant safety
regulations for data processing equipment for
use in an office environment. Before using the
projector for the first time, please read the safety
instructions thoroughly.

WARNING

Use only the cables and cords supplied with the
projector or original replacement cables. Using
other cables or cords may lead to malfunction
and permanent damage of the unit.

Always use 3-prong power cord to ensure proper
grounding of the unit. Never use 2-prong power
cords, as this is dangerous and could lead to
electrical shock.

Never open the unit. The projector contains no
user serviceable parts. Refer all repairs to
qualified personnel only.

Make sure that no objects enter into the vents
and openings of the set. Do not spill any liquids
on the projector or into the vents or openings of
the unit.

Always remove lens cap before switching on the
projector. If the lens cap is not removed, it may
melt due to the high energy light emitted through
the lens. Melting the lens cap may permanently
damage the surface of the projection lens.

Do not look into the projection lens when the
projector is switched on. The strong light may
permanently damage sight.

Do not look into the laser beam when activated
on the remote control. Laser light may
permanently damage sight. Do not point laser
beam on people.

Only place the projector on a stable surface, or
mount it securely using an approved ceiling­mount.

Do not drop the projector.

SICHERHEIT & WARNHINWEISE

Diese Bedienungsanleitung enthält wichtige
Informationen zu Sicherheitsmaßnahmen,
Aufstellung und Verwendung des Projektors. Bitte
lesen Sie dieses Handbuch vor der
Inbetriebnahme des Projektors sorgfältig durch.

SICHERHEIT

Dieses Gerät erfüllt die gültigen
Sicherheitsbestimmungen für Datenverarbeit­ungsgeräte, die für den Einsatz in Büros
bestimmt sind. Vor der Benutzung des Projektors
bitte die Sicherheitsanweisungen sorgfältig
durchlesen.

WARNHINWEISE

Nur die mit dem Gerät mitgelieferten Kabel und
Leitungen oder Original-Ersatzkabel verwenden.
Die Verwendung anderer Kabel oder Leitungen
kann zu Störungen in der Funktion und zu
bleibenden Schäden des Geräts führen.

Immer das dreiadrige Stromkabel verwenden, um
eine angemessene Erdung des Geräts
sicherzustellen. Niemals ein zweiadriges
Stromkabel verwenden, da dies gefährlich ist und
zu Stromschlägen führen kann.

Das Gerät nicht öffnen. Der Projektor enthält
keine vom Benutzer zu wartenden Teile.
Reparaturarbeiten sind ausschließlich von
Fachpersonal durchzuführen.

Es ist darauf zu achten, dass keine Gegenstände
in die Belüftungsschlitze oder Öffnungen der
Anlage gelangen. Keine Flüssigkeiten über den
Projektor oder in die Belüftungsschlitze oder
Öffnungen des Geräts gießen.

Vor Einschalten des Geräts immer die
Linsenkappen des Projektors abnehmen. Wenn
die Kappen nicht abgenommen werden, können
Sie auf Grund des energiestarken Lichtes
schmelzen und somit die Oberfläche der
Projektionslinsen dauerhaft beschädigen.

Bei eingeschaltetem Projektor nicht in die
Projektionslinse schauen. Das starke Licht kann
zu bleibenden Sehschäden führen.

Nicht in den aktivierten Laserstrahl der
Fernbedienung schauen. Laserlicht kann zu
bleibenden Sehschäden führen. Den Laserstrahl
nicht auf Personen richten.

Den Projektor auf eine ebene, feste Oberfläche
stellen oder sicher mit Hilfe einer geprüften
Wandhalterung an der Wand montieren.

Den Projektor nicht fallen lassen.

english

deutsch

francais

español

norsk

C

SIKKERHET & ADVARSLER

Denne brukerhåndboken inneholder viktig
informasjon om hvilke forhåndsregler en må ta av
hensyn til sikkerheten, og om oppsett og bruk av
projektoren. Les vennligst håndboken nøye før
prosjektoren tas i bruk.

SIKKERHET

Dette apparatet oppfyller relevante
sikkerhetskrav for databehandligs-utstyr
tilpasset profesjonelt bruk. Les vennligst
sikkerhetsforskriftene nøye før projektoren
brukes for første gang.

ADVARSEL

Bruk bare kablene og ledningene som leveres
med projektoren, eller original-kabler som
erstatter disse. Bruk av andre kabler eller
ledninger kan medføre at enheten ikke virker
som den skal, og at den får varige skader.

Benytt alltid jordet strømledning. Dersom
apparatet ikke er jordet, kan man få støt ved
berøring av apparatet.

Demonter aldri enheten. Prosjektoren inneholder
ingen deler som brukeren selv kan utføre service
på. Alle reparasjoner må overlates til kvalifisert
personell.

Pass på at det ikke kan komme gjenstander inn i
apparatets ventilasjonsspalter eller andre åpninger.
Vær forsiktig så du ikke søler væsker på
projektoren, eller inn i apparatets ventilasjonsspalter.

Fjern alltid linselokket før bruk. Linselokket kan
smelte og ødelegge linsen dersom det ikke
fjernes før bruk.

Ikke se direkte på projeksjonslinsen når projektoren
er slått på. Det sterke lyset kan gi varige synsskader.

Ikke se inn mot laserstrålen når den er aktivert på
fjernkontrollen. Laserlys kan gi varige synsskader.
Ikke pek på andre med laserstrålen.

Prosjektoren må kun plasseres på et stabilt
underlag eller festes omhyggelig i taket ved hjelp av
et godkjent beslag for takmontasje.

Pass på at prosjektoren ikke faller i gulvet.

italiano

6

SICUREZZA E AVVERTENZE

Utilizzare il proiettore posizionandolo sempre
orizzontalmente, entro lo spazio consentito dai
piedini di regolazione posteriore. L'utilizzo
dell'unità in altre posizioni potrebbe ridurre in
modo significativo il tempo di vita della lampada,
nonché causare suurriscaldamento e di
conseguenza guasti al funzionamento.

Accertarsi che l'aria passi liberamente attraverso
le aperture di sfogo sul proiettore. Non bloccare
mai le aperture di sfogo. Non coprire mai l'unità in
alcun modo durante il funzionamento. Accertarsi
che l'apparecchio si trovi a distanza sufficiente sia
dalle pareti che dal soffitto, per evitare il rischio di
surriscaldamento. La distanza minima di
sicurezza da ciascun lato dell'unità è di 50 cm in
qualsiasi direzione.

ATTENZIONE! L'aria calda fuoriesce attraverso le
aperture di sfogo laterali. Non collocare oggetti
sensibili al calore in prossimità di tali aperture di
sfogo, a distanza inferiore a 50cm.

Il proiettore è progettato per il solo utilizzo in
ambienti interni. Non utilizzare mai l'unità
all'aperto.

Utilizzare il proiettore attenendosi alle specifiche
di temperatura e di umidità indicate, per evitare il
surriscaldamento dell'unità e conseguenti guasti
del funzionamento.

Si raccomanda di eseguire il collegamento del
proiettore alle sorgenti e alle tensioni di segnale
attenendosi alle istruzioni contenute nelle
specifiche tecniche. Il collegamento dell'unità a
sorgenti o a tensioni di segnale diverse da quelle
specificate potrebbe causare difetti di funziona­mento e danneggiare in modo irreversibile l'unità.

Prima di sostituire la lampada, attendere 60
minuti per dare modo all'unità di raffreddarsi
completamente.

INFORMAZIONI E AVVISI SUI POTENZIALI
RISCHI PER LA SALUTE CONNESSI AL
VAPORE DI MERCURIO.

Il presente proiettore fa uso di una lampada
UHP™ molto luminosa per ottenere un'immagine
di elevata luminosità, come desiderato.

Questa tecnologia è simile a quella di altre
lampade a scarica ad alta pressione che oggi
sono utilizzate molto spesso sulle automobili, per
l'illuminazione stradale e per altre applicazioni
analoghe. Queste lampade, come le lampade
fluorescenti, contengono piccole quantità di
mercurio. La quantità di mercurio presente in una
lampada è decisamente al di sotto dei limiti di
pericolo indicati dalle autorità competenti.

SEGURIDAD & ADVERTENCIAS

Cuando utilice el proyector, hágalo
horizontalmente, dentro del alcance de las patas
traseras regulables. La utilización del aparato en
otras posiciones puede reducir significativamente
la vida útil de la lámpara y hacer que se
sobrecaliente y que acabe funcionando de
manera defectuosa.

Deje en todo momento un espacio amplio para
que pase el aire por el proyector. No tape nunca
ninguna de las salidas de aire ni cubra el aparato
de ninguna manera mientras esté en
funcionamiento. Deje suficiente distancia con las
paredes y el techo para que no se sobrecaliente.
La distancia mínima de seguridad es de 50 cm
(20") en cualquier dirección desde cualquier lado
del aparato.

¡PRECAUCIÓN! De la salida de ventilación lateral
sale aire caliente. No coloque objetos que sean
sensibles al calor a menos de 50 cm (20") de la
salida de escape.

El proyector ha sido deseñado para uso dentro
de casa. Nunca utilizar fuera de casa.

No utilice el proyector fuera de sus especificaciónes
de temperatura y humedad, ya que puede resultar
en el sobrecalientamiento y daño al producto.

Sólo conectar el proyector con fuentes de señal
y niveles de vóltaje describido en las
especificaciones técnicas. Conectar a señales no
especificados puede resultar en daño o
destrucción del proyector.

Permite 60 minutos para el enfriamiento antes de
cambiar la lámpara.

INFORMACIÓN Y ADVERTENCIA SOBRE LOS
POSIBLES RIESGOS PARA LA SALUD
RELACIONADOS CON EL VAPOR DE
MERCURIO.

Este proyector utiliza una lámpara UHP™
extremadamente brillante para la iluminación,
con el fin de producir una imagen con el alto
grado de brillo deseado.

Esta tecnología es similar a otras lámparas de
descarga a alta presión utilizadas habitualmente
en los automóviles, el alumbrado público y otros
aparatos de iluminación actuales. Estas
lámparas, al igual que las luces fluorescentes,
contienen pequeñas cantidades de mercurio. La
cantidad de mercurio presente en una lámpara
está muy por debajo de los límites de peligro
establecidos por las autoridades.

SÉCURITÉ & AVERTISSEMENT

Le projecteur doit être utilisé en position
horizontale, selon l'orientation permise par les
pieds arrières réglables. L'utilisation de l'appareil
dans d'autres positions risque de réduire de
manière significative la durée de vie de la lampe
et peut provoquer une surchauffe qui entraînerait
un dysfonctionnement.

S'assurer que l'air circule suffisamment à travers
le projecteur. Ne jamais obstruer les ouvertures
de ventilation. Ne jamais couvrir le projecteur
pendant son fonctionnement. Maintenir une
distance suffisante par rapport aux murs ou
autres parois pour éviter la surchauffe. L'espace
de sécurité tout autour de l'appareil doit être de
50 cm /20'' au minimum.

ATTENTION! De l'air chaud est expulsé par
l'ouverture latérale. Ne pas laisser d'objets
sensibles à la chaleur à une distance de moins de
50 cm / 20'' de l'ouverture de ventilation.

Ce projecteur est conçu pour être utilisé en
intérieurs uniquement. Ne jamais l'utiliser à
l'extérieur.

Ne jamais utiliser le projecteur au-delà des
températures et taux d'humidité ambiants
recommandés. Ceci pourrait entraîner une
surchauffe ou un mauvais fonctionnement de
l'appareil.

Ne connecter le projecteur qu'aux sources de
signaux et aux tensions conformes aux
spécifications techniques. Sa connexion à
d'autres sources de signaux ou tensions peut
entraîner un mauvais fonctionnement et un
endommagement irréversible de l'appareil.

Laisser l'appareil refroidir pendant 60 minutes
avant de changer la lampe.

INFORMATION ET PRÉCAUTIONS LIÉES AUX
ÉVENTUELS IMPACTS SUR LA SANTÉ DE LA
VAPEUR DE MERCURE.

Ce projecteur utilise une lampe UHP™ (Ultra
Haute Performance) extrêmement puissante
pour atteindre une luminosité élevée.

Cette technologie est comparable à d'autres
lampes à décharge à haute pression qui sont
largement utilisées dans l'automobile, l'éclairage
urbain et d'autres applications d'éclairage. Ces
lampes, comme les éclairages fluorescents
contiennent de petites quantités de mercure. La
quantité de mercure contenue dans une lampe
est largement en dessous des limites
dangereuses fixées par les autorités.

SAFETY & WARNINGS

Always operate the projector horizontally, within
the range of the adjustable rear feet. Operating
the unit in other positions may reduce lamp life
significantly, and may lead to overheating,
resulting in malfunctioning.

Always allow ample airflow through the projector.
Never block any of the air vents. Never cover the unit
in any way while running. Allow for sufficient distance
to walls and ceilings to avoid overheating. Minimum
safety distance to any side of the unit is 50 cm /
20" in any direction.

CAUTION! Hot air is exhausted from the side
vent. Do not place objects that are sensitive to
heat nearer than 50cm / 20" to the exhaust vent.

The projector is designed for indoor use only.
Never operate the unit outdoors.

Do not operate the projector outside its temperature
and humidity specifications, as this may result in
overheating and malfunctioning.

Only connect the projector to signal sources and
voltages as described in the technical
specification. Connecting to unspecified signal
sources or voltages may lead to malfunction and
permanent damage of the unit.

Allow the unit to cool down for 60 minutes before
lamp change.

INFORMATION AND WARNING ABOUT
POTENTIAL HEALTH ISSUES RELATED TO
MERCURY VAPOR.

This projector is using an extremely bright UHP™
lamp for illumination to attain the desired high
brightness image.

This technology is similar to other high-pressure
discharge lamps that are extensively used in cars,
street lights and other lighting appliances today.
These lamps, like fluorescent lighting, contain
small amounts of mercury. The amount of
mercury present in a lamp is far below the limits
of danger set by the authorities.

SICHERHEIT & WARNHINWEISE

Den Projektor immer in waagrechter Position und
innerhalb des Bereichs der einstellbaren
Hinterfüße verwenden. Ein Betrieb des Geräts in
anderen Positionen kann zu einer deutlichen
Verkürzung der Lebensdauer der Lampe und
Überhitzungen führen, was Betriebsprobleme
nach sich zieht.

Sorgen Sie stets für eine gute Lüftung des
Projektors. Blockieren Sie keines der
Lüftungslöcher. Bedecken Sie das Gerät auf
keinen Fall während des Betriebs. Stellen Sie
einen ausreichenden Abstand zu den Wänden
und der Decke sicher, damit das Gerät nicht
überhitzt wird. Der Mindestsicherheitsabstand an
allen Seiten des Geräts beträgt 50 cm / 20" in
jede Richtung.

VORSICHT! Aus den seitlichen
Belüftungsschlitzen tritt heiße Luft aus. Legen Sie
keine hitzeempfindlichen Gegenstände näher als
50 cm / 20" an die Belüftungsschlitze.

Der Projektor ist ausschließlich für die
Verwendung in Räumen bestimmt. Das Gerät
niemals im Freien verwenden.

Den Projektor nicht außerhalb der gegebenen
Temperatur- und Feuchtigkeitswerte benutzen,
da dies zu einer Überhitzung oder Störungen in
der Funktion führen kann.

Den Projektor nur an die in der technischen
Spezifikation beschriebenen Signalquellen und
Spannungen anschließen. Der Anschluss an
andere Signalquellen oder Spannungen kann zu
Störungen in der Funktion oder bleibender
Beschädigung des Geräts führen.

Vor dem Auswechseln der Lampe das Gerät 60
Minuten auskühlen lassen.

INFORMATIONEN UND WARNUNGEN ZU
EVENTUELLEN GESUNDHEITSRISIKEN IN
VERBINDUNG MIT QUECKSILBERDÄMPFEN.

Bei diesem Projektor wird eine extrem helle
UHP™-Lampe als Beleuchtungsmittel
eingesetzt, um das gewünschte Bild mit hoher
Helligkeit zu erreichen.

Diese Technologie ist ähnlich wie bei anderen
Hochdruckentladungslampen, die gegenwärtig
häufig in Fahrzeugen, Straßenbeleuchtungen
oder anderen Beleuchtungsanwendungen
eingesetzt werden. Diese Lampen enthalten,
gleich wie die Leuchtröhren, einen geringen Anteil
an Quecksilber. Die in der Lampe vorliegende
Quecksilbermenge liegt weit unter den behördlich
vorgegebenen Risikomengen.

english

deutsch

francais

español

norsk

SIKKERHET & ADVARSLER

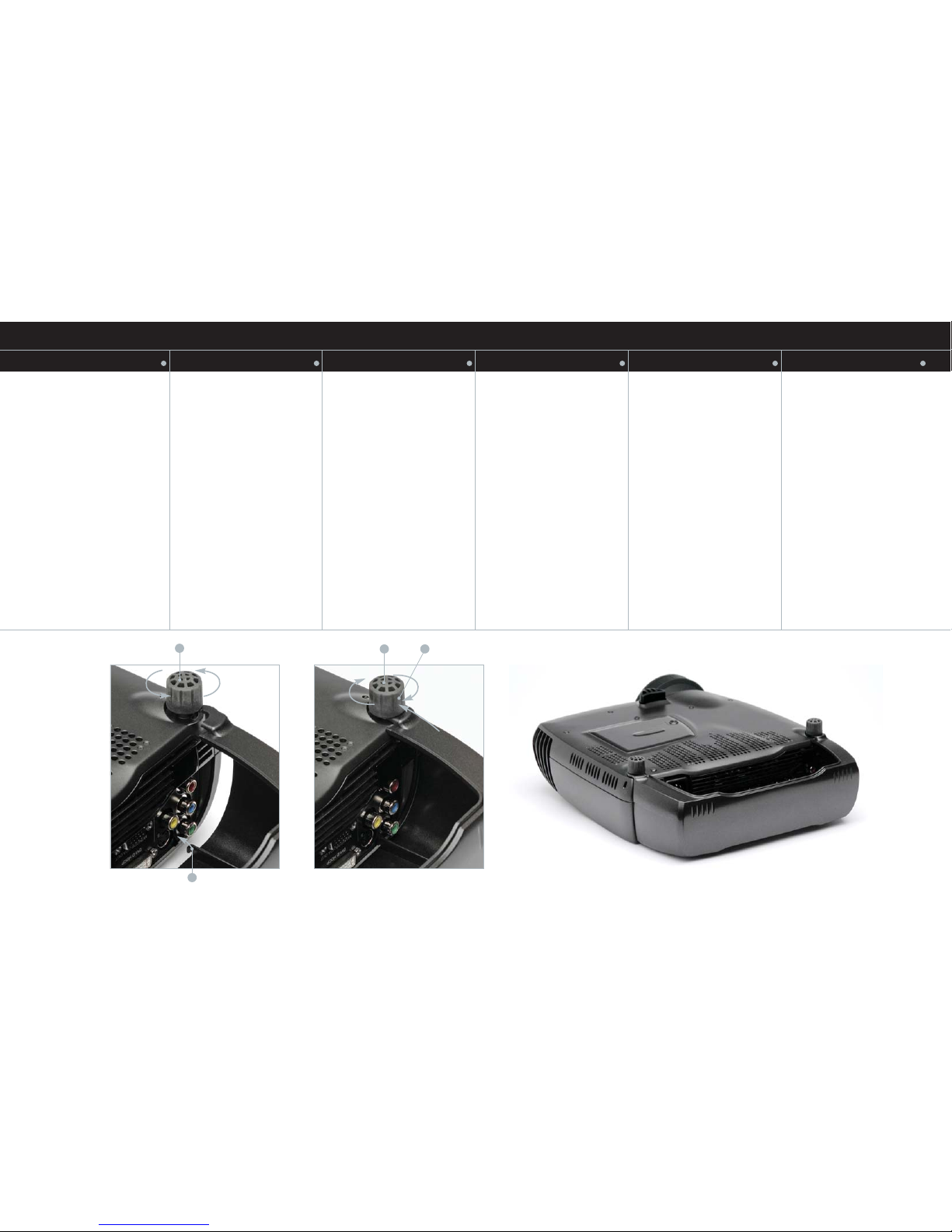

Sørg for at projektoren benyttes horisontalt
innenfor justeringsmulighetene som ligger i
føttene foran og bak. Benytt ikke projektoren i
vertikal posisjon (stående bilde) siden dette vil
redusere levetiden på lampen vesentlig.

Sørg for god kjøling av enheten. Blokker aldri
luftinntak eller utblåsingsventiler. Dekk aldri til
projektoren når den er i bruk. Sørg for god
avstand til vegger og tak for å hindre
overoppheting. Minste sikkerhetsavstand til
vegger og tak er 50 cm i alle retninger.

FORSKTIG! Varm luft blåses ut av enheten.
Plasser ikke varmefølsomme objekter nærmere
enn 50cm fra utblåsingene.

Prosjektoren er kun beregnet til innendørs bruk.
Den må aldri brukes utendørs.

Projektoren må ikke brukes i omgivelser som
ligger utenfor spesifikasjonene som er angitt for
temperatur og fuktighet, siden dette kan resultere
i overoppheting og funksjonsfeil.

Projektoren må kun tilkobles de signal-kildene, og
med de spenningene, som er beskrevet i den
tekniske spesifikasjonen. Dersom projektoren
kobles til andre signalkilder enn de som er angitt,
eller med andre spenninger, kan det føre til
funksjonsfeil og varig skade på enheten.

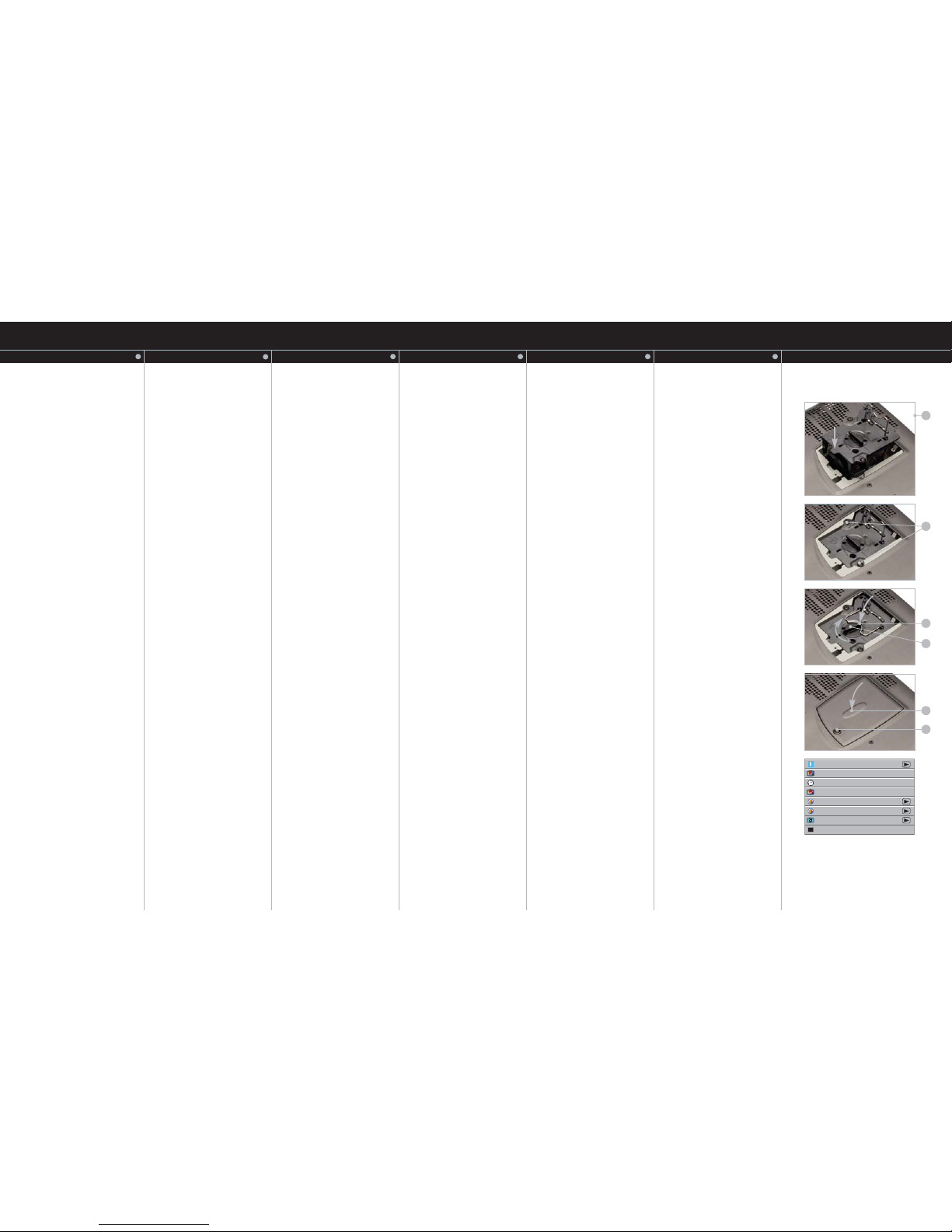

La apparatet kjøle seg ned i 60 minutter før lampen
skiftes.

INFORMASJON OG ADVARSEL OM MULIGE
HELSESKADER I FORBINDELSE MED
KVIKKSØLVDAMP.

Denne projektoren benytter en ekstremt
lyssterk UHP™ lampe som lyskilde for å oppnå
den ønskede lysstyrken.

Denne teknologien ligner andre høy-trykks
utladnings lamper som er i utstrakt bruk i dag i
biler, gatelys og andre sammenhenger. Disse
lampene, i tillegg til vanlige lysrør for industri og
husholdning, inneholder små mengder
kvikksølv. Innholdet av kvikksølv ligger langt
under farenivået som er satt av myndighetene.

italiano

7

SICUREZZA E AVVERTENZE

È molto importante che le lampade contenenti
mercurio siano trattate correttamente, per ridurre
al minimo i potenziali rischi per la salute.

Quando è in funzione, la lampada UHP™ - al pari
di qualsiasi altra lampada per proiettore ad alta
luminosità - è sottoposta ad alta pressione. Mentre
la lampada e il proiettore sono stati progettati con
cura per ridurre al minimo la probabilità di rottura
della lampada stessa, questa può comunque
rompersi mentre viene adoperata; in questo caso
dal proiettore possono fuoriuscire piccole quantità
di vapore di mercurio. La probabilità di rottura
aumenta quando la lampada raggiunge il termine
del tempo utile d'impiego. Pertanto, si suggerisce
vivamente di sostituire la lampada una volta
terminato il suo tempo utile d'impiego.

Come precauzione generale, l'ambiente in cui si
utilizza il proiettore deve essere sempre ben
ventilato. In caso di rottura della lampada,
evacuare la stanza e ventilarla a fondo. In
particolare, allontanare dall'ambiente bambini e
donne in gravidanza.

Quando si sostituisce una lampada usata,
quest'ultima deve essere smaltita secondo le
normative vigenti.

In natura il mercurio è un elemento metallico
stabile che può risultare rischioso per la sicurezza
umana in determinate condizioni. Secondo la
pubblicazione Public Health Statement for
Mercury edita dall'ATSDR (Agency for Toxic
Substances and Disease Registry, parte della
sanità pubblica degli Stati Uniti), il cervello, il
sistema nervoso centrale e i reni sono sensibili
agli effetti del mercurio e l'esposizione a livelli
sufficientemente elevati può causare lesioni
permanenti. L'esposizione acuta ad alte
concentrazioni di vapore di mercurio può causare
condizioni come irritazione ai polmoni e delle vie
respiratorie, senso di costrizione al petto,
sensazione bruciante ai polmoni, tosse, nausea,
vomito e diarrea. Bambini e feti sono
particolarmente sensibili agli effetti dannosi del
mercurio metallico sul sistema nervoso.

In caso di manifestazione di uno dei sintomi
precedenti, o se si avvertono altri sintomi anomali
in seguito alla rottura della lampada, consultare
un medico.

SEGURIDAD & ADVERTENCIAS

Es muy importante la manipulación correcta de
las lámparas con mercurio para reducir al mínimo
los posibles riesgos para la salud.

La lámpara UHP™, al igual que cualquier otra
lámpara de proyector muy brillante, se encuentra
a alta presión durante su funcionamiento. Si bien
la lámpara y el proyector han sido
cuidadosamente diseñados para reducir al
mínimo la posibilidad de rotura de la lámpara,
ésta puede romperse durante su funcionamiento,
despidiendo pequeñas cantidades de vapor de
mercurio desde el proyector. La posibilidad de
rotura aumenta cuando la lámpara alcanza su
vida nominal. Por tanto, se recomienda
encarecidamente sustituir la lámpara una vez que
haya alcanzado su vida nominal.

Como precaución general, disponga de una
buena ventilación en la sala donde utilice el
proyector. Si se produce la rotura de la lámpara,
evacue la sala y ventílela bien. Los niños y las
mujeres embarazadas, en particular, deben salir
de la habitación.

Cuando sustituya una lámpara fundida,
deshágase con cuidado de la lámpara usada
reciclándola del modo correcto.

El mercurio es un elemento metálico natural
estable que puede suponer un riesgo para la
seguridad de las personas en ciertas condiciones.
Según el Resumen de Salud Pública sobre el
Mercurio publicado por la Agencia para
Sustancias Tóxicas y el Registro de Enfermedades
("ATSDR", parte del Servicio de Salud Pública de
los Estados Unidos), el cerebro, el sistema
nervioso central y los riñones son sensibles a los
efectos del mercurio, pudiendo producirse daños
permanentes en caso de niveles de exposición lo
suficientemente altos. La exposición aguda a altas
concentraciones de vapor de mercurio puede
provocar síntomas como la irritación pulmonar y
de las vías respiratorias, compresión en el pecho,
sensación de ardor en los pulmones, tos,
náuseas, vómitos y diarrea. Los niños y los fetos
son especialmente sensibles a los efectos nocivos
del mercurio metálico en el sistema nervioso.

Consulte con un médico si experimenta alguno
de los síntomas anteriores o cualquier otra
anomalía tras la rotura de una lámpara.

SÉCURITÉ & AVERTISSEMENT

Il est très important que les lampes contenant du
mercure soit traitées convenablement pour
minimiser les éventuels dangers pour la santé.

La lampe UHT™, comme tout autre projecteur
de haute luminosité, est sous haute pression,
lorsqu'elle est en marche. Alors que la lampe et
le projecteur sont soigneusement conçus pour
minimiser la probabilité de rupture de lampe, la
lampe peut néanmoins se casser pendant son
fonctionnement et de la vapeur de mercure peut
être projetée. La probabilité de rupture augmente
lorsque la lampe a atteint sa durée de vie. Il est
donc fortement recommandé de remplacer la
lampe lorsque la durée de vie est révolue.

De façon générale, veillez à ce qu'il y ait une
bonne ventilation dans le pièce où fonctionne le
projecteur. S'il survient une rupture de lampe,
évacuez la pièce et aérez la. En particulier, les
enfants et les femmes enceintes doivent quitter la
pièce.

Lors du remplacement d'une lampe, pensez à
recycler la lampe usagée.

Le mercure est un élément métallique stable
d'origine naturelle qui peut faire courir un danger
aux personnes sous certaines conditions.
Conformément à la Déclaration de Santé
Publique sur le Mercure publiée par l'ATSDR,
Agence d'enregistrement des maladies et
substances toxiques, du Ministère de la Santé
Publique des USA), le cerveau, système nerveux
central et les reins sont sensibles aux effets du
mercure, et un niveau d'exposition suffisamment
élevé entraîne des dommages permanents. Une
exposition courte et intensive à des taux élevés
en vapeur de mercure peut entraîner des
irritations des poumons et des voies
aérodigestives, pleurésie, sensation de brûlure au
niveau des poumons, toux, nausées,
vomissements et diarrhée. Les enfants et les
fœtus sont particulièrement sensibles aux effets
négatifs du mercure sur le système nerveux.

Procédez à un suivi médical si un des
symptomes énoncés ci-dessus survient ou en
cas de comportement inhabituel suivant la
rupture de lampe.

SAFETY & WARNINGS

It is very important that lamps containing mercury
are treated properly to minimize potential health
hazards.

The UHP™ lamp, like any other high brightness
projector lamp, is under high-pressure when
operating. While the lamp and the projector are
carefully designed to minimize the probability of
lamp rupture, the lamp may break while operating
and small amounts of mercury vapor may be
emitted from the projector. The probability of
rupture increases when the lamp reaches its
nominal life. It is therefore highly recommended
that the lamp is replaced when the rated lifetime
is reached.

As a general precaution, secure good ventilation
in the room when operating the projector. If lamp
rupture occurs, evacuate the room and secure
good ventilation. Children and pregnant women
in particular should leave the room.

When replacing a worn lamp, dispose of the used
lamp carefully by proper recycling.

Mercury is a naturally occurring, stable metallic
element that may pose a safety risk to people
under certain conditions. According to the Public
Health Statement for Mercury published by the
Agency for Toxic Substances and Disease
Registry ("ATSDR", part of the United States
Public Health Service), the brain, central nervous
system and kidneys are sensitive to the effects of
mercury, and permanent damage can occur at
sufficiently high levels of exposure. Acute
exposure to high concentrations of mercury
vapor can cause conditions such as lung and
airway irritation, tightness in the chest, a burning
sensation in the lungs, coughing, nausea,
vomiting and diarrhea. Children and fetuses are
particularly sensitive to the harmful effects of
metallic mercury to the nervous system.

Seek medical attention if any of the above
symptoms are experienced or if other unusual
conditions are experienced following lamp
rupture.

REMOTE CONTROL WARNING

Laser radiation class II product; wavelength
670nm; maximum output 1mW.

Remote control complies with applicable
requirements of 21 CFR 1040.10 and 1040.11.
Remote control complies with applicable
requirements of EN 60 825-1: 1994 + A11

SICHERHEIT & WARNHINWEISE

Es ist sehr wichtig, dass Lampen mit
Quecksilbergehalt ordnungsgemäß behandelt
werden, um eventuelle Gefahren für die
Gesundheit zu vermeiden.

Die UHP™-Lampe steht, ähnlich wie bei anderen
extrem hellen Projektorlampen, während dem
Betrieb unter hohem Druck. Obwohl die Lampe
und der Projektor genauestens konzipiert sind,
um die Wahrscheinlichkeit eines Bruchs der
Lampe zu minimieren, kann die Lampe während
dem Betrieb zerbrechen und eine geringe Menge
Quecksilberdampf vom Projektor ausgehen. Die
Wahrscheinlichkeit eines Bruches erhöht sich,
wenn die normale Lebensdauer der Lampe
erreicht ist. Deshalb sollte die Lampe ersetzt
werden, sobald sie ihre Lebensdauer erreicht hat.

Als allgemeine Vorsichtsmaßnahme sollte der
Raum während dem Betrieb des Projektors gut
belüftet sein. Sollte die Lampe zerbrechen, ist der
Saal zu räumen und eine gute Belüftung
sicherzustellen. Insbesondere Kinder und
Schwangere sollten den Saal verlassen.

Verbrauchte Austauschlampen sind fachgerecht
zu entsorgen.

Quecksilber ist ein stabiles, in der Natur
vorkommendes Metallelement, das für Menschen
unter bestimmten Umständen ein
Gesundheitsrisiko darstellen kann. Gemäß den
Gesundheitsbestimmungen für Quecksilber,
veröffentlicht von den US-Gesundheitsdiensten,
reagieren das Gehirn, das zentrale Nervensystem
und die Nieren empfindlich auf die Wirkungen
des Quecksilbers. Bei ausreichend hoher
Einwirkung können permanente Schäden
entstehen. Akute Einwirkungen mit hohen
Quecksilberkonzentrationen können Zustände
wie Reizung der Lungen und Atemwege, Steifheit
der Brust, Brenngefühl in den Lungen, Husten,
Brechreiz, Erbrechen und Durchfall zur Folge
haben. Besonders empfindlich auf die
schädlichen Wirkungen des metallenen
Quecksilbers auf das Nervensystem reagieren
Kinder und Föten.

Treten nach Zerbrechen der Lampe die oben
genannten Symptome oder andere
ungewöhnliche Zustände auf, suchen Sie bitte
einen Arzt auf.

english

deutsch

francais

español

norsk

SIKKERHET & ADVARSLER

Det er meget viktig at lamper som inneholder
kvikksølv håndteres riktig for å minimere mulige
helseskader.

UHP™ lampen, som alle andre lyssterke
projector lamper, star under høyt trykk når den er
i bruk. Selv om både lampen og projektoren er
designet for minimalisere sannsynligheten for at
lampen skal gå i stykker, kan dette skje, og små
mengder kvikksølvdamp kan dermed slippes ut i
rommet. Sannsynligheten for at lampen kan gå i
stykker øker etter nådd levetid. Vi andefaler
derfor på det sterkeste at lampen byttes ved
oppnådd levetid.

Det anbefales generelt å sikre god ventilasjon i
rommet der projektoren benyttes. Hvis lampen
mot formodning skulle gå i stykker bør folk
forlate rommet og rommet bør luftes ut. Barn og
gravide kvinner bør umiddelbart forlate rommet.

Brukte lamper skal behandles som spesialavfall
og returneres for resirkulering på egnet måte.

Kvikksølv er et naturlig forekommende, stabilt
metallisk element som kan medføre helserisiko
under visse forhold. I følge Public Health
Statement for Mercury publisert av Agency for
Toxic Substances and Disease Registry
("ATSDR", en del av United States Public Health
Service) er hjernen, sentralnervesystemet og
nyrene følsomme for kvikksølv, og permanent
skade kan oppstå ved eksponering overfor høye
konsentrasjoner. Akutt eksponering for høye
konsentrasjoner av kvikksølvdamp kan forårsake
irritasjon i lunger og luftveier, stramming i brystet,
såre lunger, hosting, kvalme, oppkast og diarré.
Barn og fostre er spesielt følsomme for skadelige
virkninger av metallisk kvikksølv på
sentralnervesystemet.

Oppsøk lege hvis noen av de ovenstående
symptomene oppstår eller hvis andre uvanlige
forhold oppleves etter at en lampe går i stykker.

italiano

8

LEVERT UTSTYR

Projektor med linsedeksel

Fjernkontroll med batterier

Deksel

Brukerhåndbok

VGA kabel

DVI-D kabel

A/V kabel

MATERIAL ENTREGADO

Proyector con tapa de lente

Control remote con pilas

Cubierta

Manual de usuario

Cable VGA

Cable DVI-D

Cable A/V

MATÉRIEL FOURNI

Projecteur avec cache de l'objectif

Télécommande avec piles

Couverture

Manuel d'utilisation

Câble VGA

Câble DVI-D

Câble A/V

MITGELIEFERTE TEILE

Projektor mit Linsen-Abdeckung

Fernbedienung mit Batterien

Abdeckung

Bedienungsanweisung

VGA-Kabel

DVI-D-Kabel

A/V-Kabel

SUPPLIED MATERIAL

Projector with lens cap

Remote control with batteries

Cover

User guide

VGA cable

DVI-D cable

A/V cable

english

deutsch

francais

español

norsk

D

MATERIALE FORNITO

Proiettore con cappuccio obiettivo

Telecomando con batterie

Custodia rigida

Manuale dell'utente

Cavo VGA

Cavo DVI-D

Cavo A/V

italiano

9

LEVERT UTSTYR

S-Video kabel

Lydkabel

USB kabel

Nettledning
(Nasjonalitetsavhengig)

Før du begynner

Pakk ut det leverte utstyret, og gjør
deg kjent med de forskjellige
komponentene.

Alt utstyr må slås av før oppsettet
utføres, for at det skal fungere riktig.

Fjern linsedekselet fra projeksjons­linsen. Hvis prosjektoren slås på før
linsedekselet er tatt av, kan dekselet
smelte. Dermed skades ikke bare
linsedekselet, men også projeksjons­linsen og de andre delene i dette
området.

MATERIAL ENTREGADO

Cable de Video S

Cable de Audio

Cable USB

Cordel de alimentación

(Sujeto al país)

Antes de Instalaci

ón y Uso

Desembale los partes suplidos y se
familiarice con los varios
componentes.

Encenda todo el equipo antes de la
instalación para función propia.

Quite la tapa de lentes de
proyección. En caso de encender el
proyector con la tapa en su sitio el
dicho puede fundir, haciendo daño no
solamente a la tapa sino a la lente y
partes circundantes.

MATÉRIEL FOURNI

Câble S-Video

Câble Audio

Câble USB

Cordon d'alimentation

(Selon pays)

Avant l’Installation et l’Utilisation

Déballer les éléments fournis et bien
les identifier.

Eteindre l'appareil avant tout
branchement pour assurer un bon
fonctionnement.

Ôter le cache de l'objectif. Allumer le
projecteur avec le cache sur l'objectif
peut faire fondre le cache et risquer
d'abimer outre le cache, l'objectif et
d'autres pieces du projecteurs.

MITGELIEFERTE TEILE

S-Videokabel

Audio Kabel

USB-Kabel

Anschlussschnur

(Länderspezifisch)¨

Vor der Installation

Nehmen Sie alle mitgelieferten Teile
aus dem Koffer und machen Sie sich
mit den verschiedenen Komponenten
vertraut.

Um einen fehlerfreien Betrieb
sicherzustellen, schalten Sie vor der
Aufstellung alle Teile aus.

Entfernen Sie die Linsenabdeckungen
von den Projektionslinsen. Falls Sie
den Projektor mit abgedeckten Linsen
einschalten, können die Abdeck­ungen schmelzen, was zu einer
Beschädigung nicht nur der Abdeck­ung, sondern auch der Projektions­linsen und der benachbarten Teile
führen kann.

SUPPLIED MATERIAL

S-video cable

Sound cable

USB cable

Power Cord

(country dependent)

Before Set up and Use

Unpack the supplied parts and
familiarise yourself with the various
components.

Switch off all equipment before
setting-up for proper function.

Remove the lens cap from the
projection lens. If you switch the
projector on with the lens cap in
place, the lens cap may melt,
damaging not only the lens cap, but
also the projection lens and
surrounding parts.

english

deutsch

francais

español

norsk

MATERIALE FORNITO

Cavo S-Video

Cavo Audio

Cavo USB

Cavo di alimentazione,

(a seconda del Paese)

Prima dell'installazione e dell’uso

Disimballare le parti fornite e prendere
dimestichezza con le varie
componenti.

Per garantire il funzionamento
adeguato del proiettore, spegnere tutte
le apparecchiature in uso prima di
eseguire l'installazione.

Rimuovere il cappuccio dall'obiettivo
del proiettore. Se si accende il
proiettore senza rimuovere il cappuccio
dell'obiettivo, il cappuccio potrebbe
fondersi, danneggiando non solo
l'obiettivo, ma anche le parti in
prossimità dello stesso.

italiano

10

D

K

J

I

H

D

G

F

C

D

E

D

B

A

C

I

D

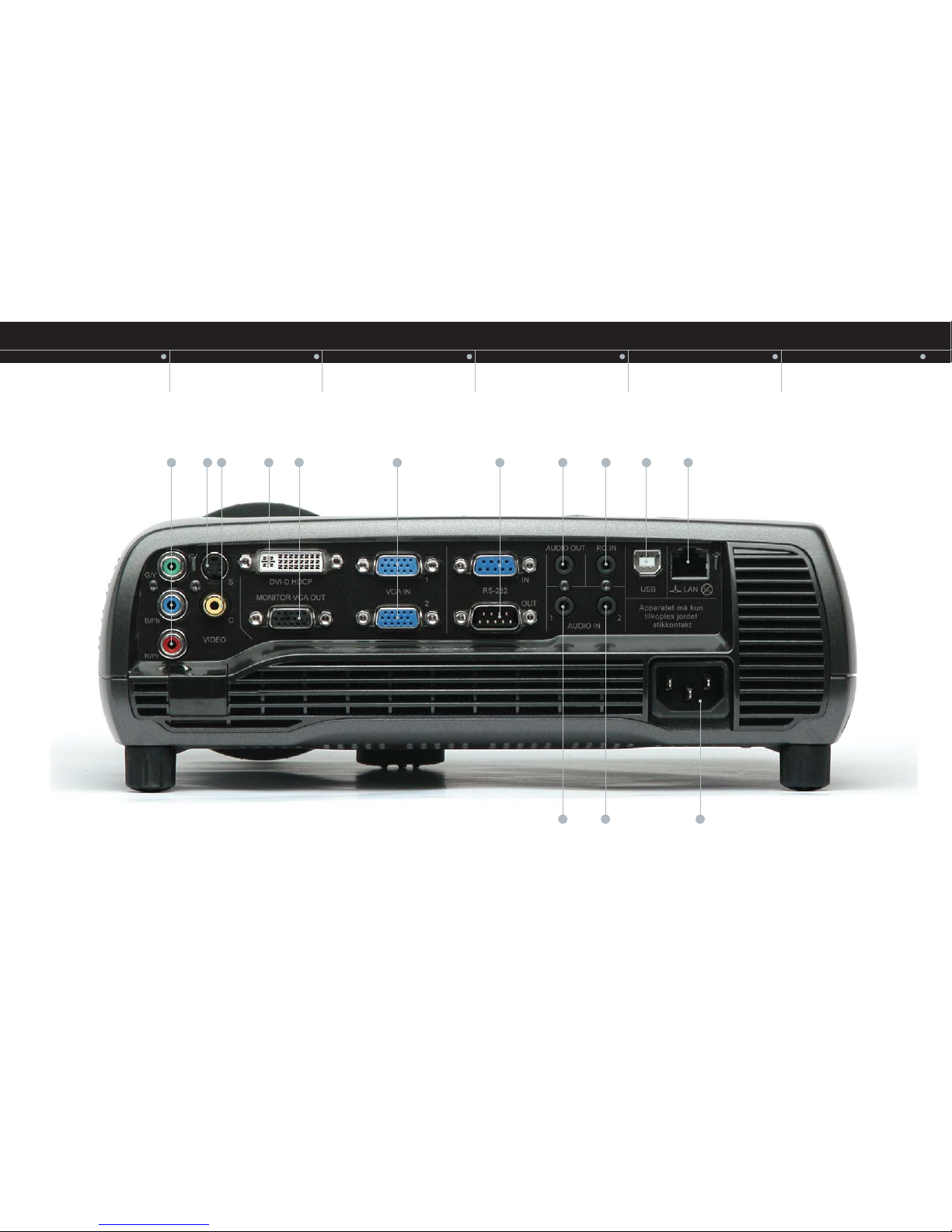

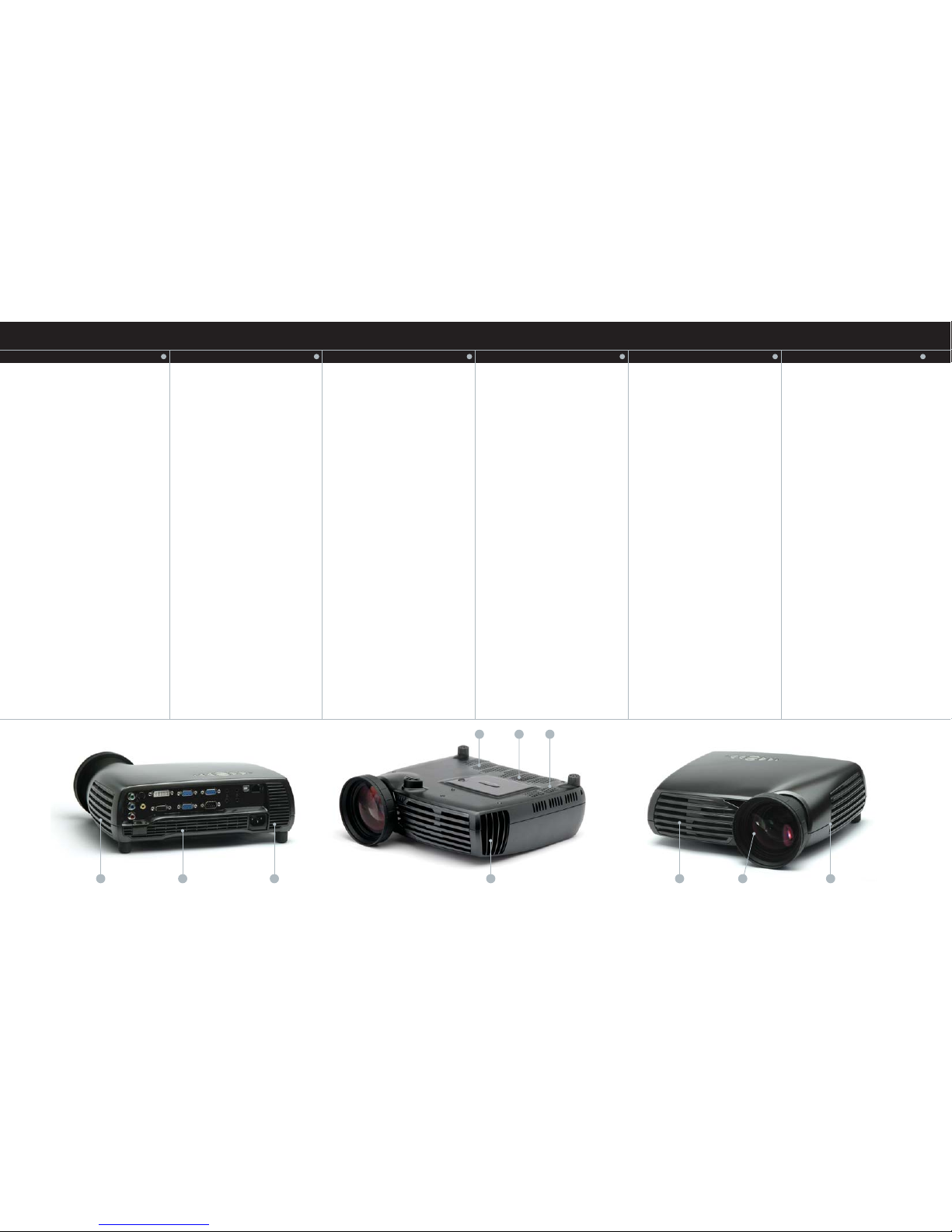

OVERSIKT

A Fokusring
B Zoomring
C Infrarød mottaker
D Ventilasjonsspalte

E Tastatur
F Kontaktpanel
G Nettkontakt

H Lampehus
I Justerbar fot
J Fotutløser
K Sikkerhetslås
L Takmontering

NB: Projektoren er tilgjengelig med

standard zoom linse eller en alternativ
vidvinkellinse. Linsene er
fabrikkmontert og kan ikke byttes av
kunde. De fleste illustrasjonene i
denne bruksanvisningen er med
zoomlinse.

DATOS

A Anillo de enfoque
B Zoom
C Sensor IR
D Ventilación

E Teclado
F Panel de contacto
G Contacto eléctrico

H Módulo de lámpara
I Pata ajustable
J Disparador de pata
K Cerradura de seguridad
L Montaje en el techo

NOTA: El proyector puede disponer

de lente de zoom estándar o lente de
anchura optativa. Las lentes de
montan en fábrica y los usuarios no
pueden cambiarlas. La mayoría de
ilustraciones del presente manual
hacen referencia a la versión con lente
de zoom estándar.

VUE D'ENSEMBLE

A Bague de mise au point
B Bague de zoom
C Récepteur infrarouge
D Ventilation

E Clavier
F Panneau de connection
G Contact d'alimentation

H Bloc lampe
I Pied ajusteur
J Dégagement de pied
K Fermeture antivol
L Montage au plafond

REMARQUE: Le projecteur est

disponible avec un objectif de zoom
standard ou un objectif à grand angle
en option. Ces objectifs sont montés
en usine et ne peuvent pas être
changés par le client. La plupart des
illustrations figurant dans ce guide de
l'utilisateur se réfèrent à la version
avec objectif standard.

ÜBERBLICK

A Fokus-Ring
B Zoom-Ring
C Infrarot-Sensor
D Belüftung

E Tastenfeld
F Anschlusstafe
G Stromanschluss

H Lampengehäuse
I Höhenverstellbarer Fuß
J Fußfreigabe
K Sicherheitsschloss
L Deckenbesfestigung

HINWEIS: Der Projektor kann mit

standardgemäßen Zoom-Linsen oder
einer als Option erhältlichen
Weitwinkellinse geliefert werden. Die
Linsen werden im Werk montiert und
können vom Benutzer nicht
ausgetauscht werden. Die meisten
Abbildungen in dieser Bedienungs­anleitung beziehen sich auf das Modell
mit den standardgemäßen Zoom­Linsen.

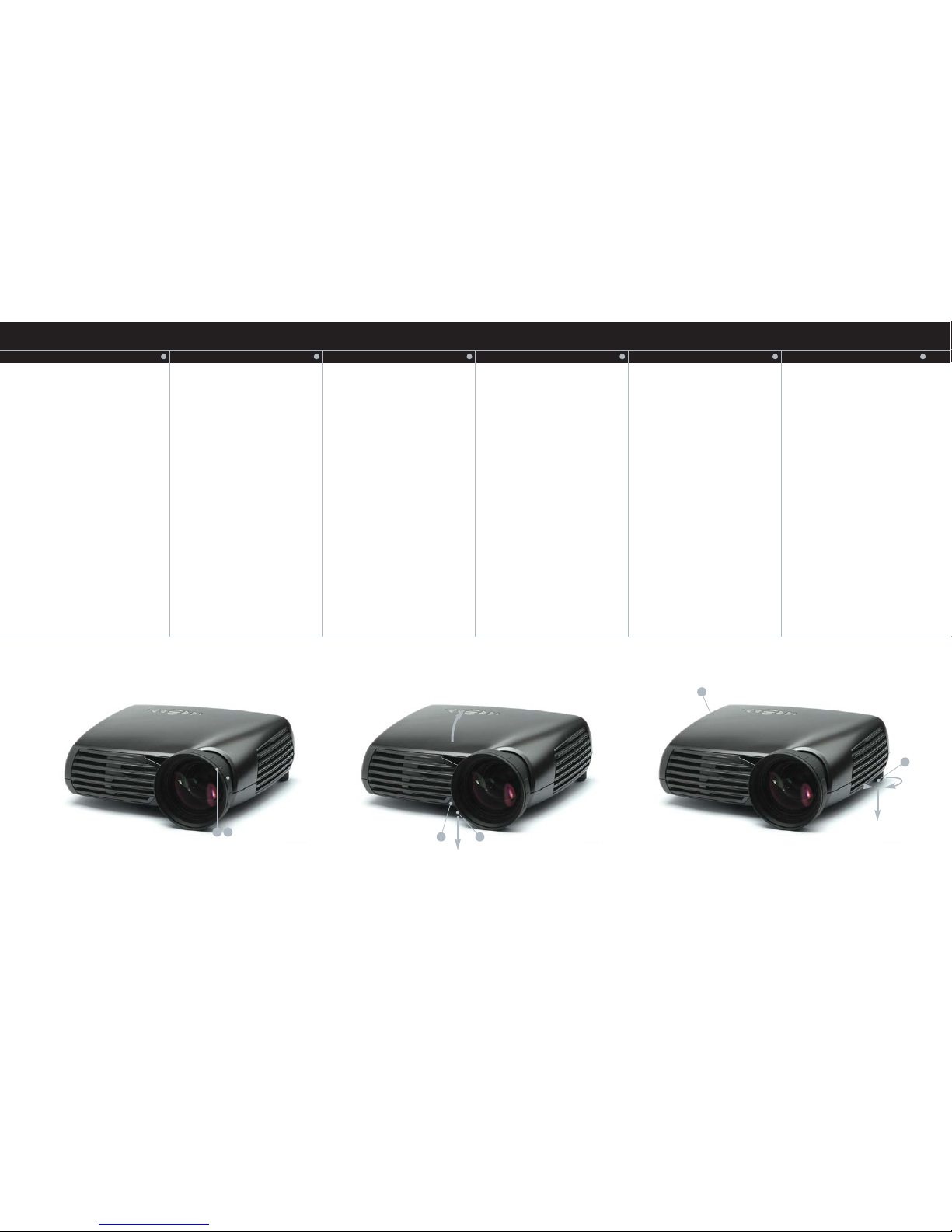

OVERVIEW

A Focus ring
B Zoom ring
C IR sensor
D Ventilation

E Keypad

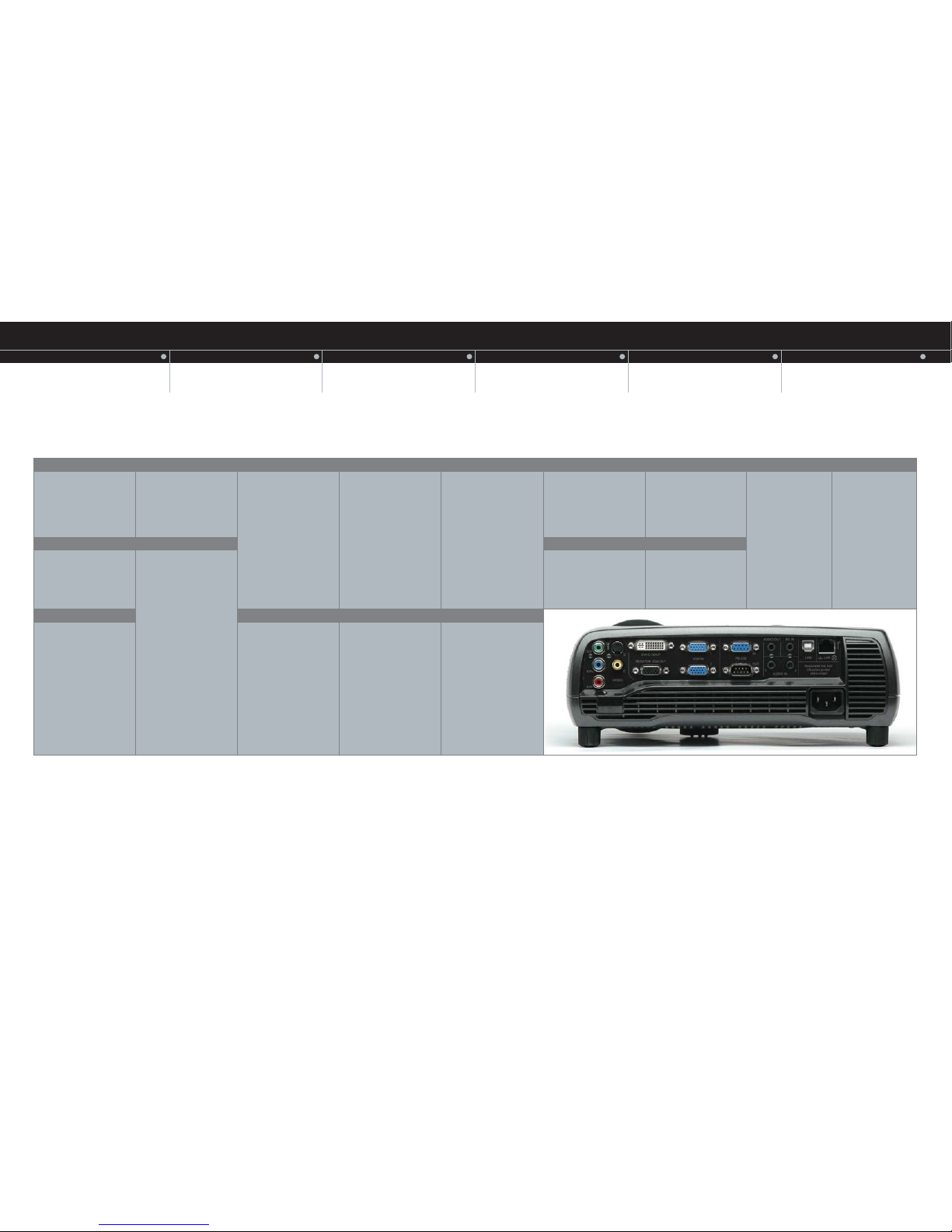

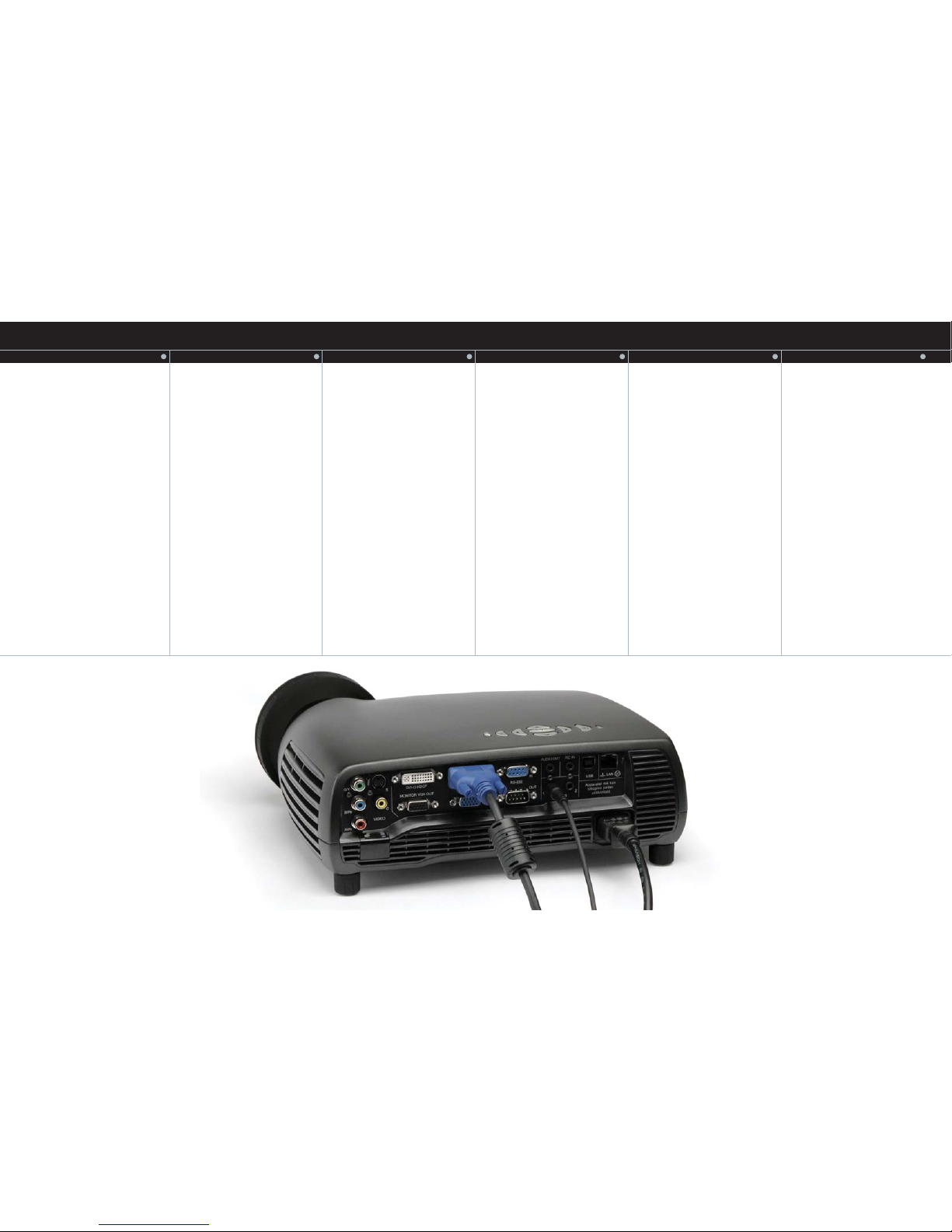

F Connector panel
G Power connector

H Lamp house
I Adjustable foot
J Foot release
K Security lock
L Ceiling mount

NOTE: The projector is available with

a standard zoom lens or an optional
wide lens. The lenses are factory
mounted and can not be changed by
the customer. Most illustrations
throughout this user guide refer to the
standard zoom lens version.

english

deutsch

francais

español

norsk

E

PANORAMICA

A Anello di messa a fuoco
B Anello zoom
C Sensore IR
D Ventilazione

E Tastierino
F Pannello connettori
G Connettore di alimentazione

H Alloggiamento lampada
I Piedino di regolazione
J Sbloccaggio piedino
K Blocco di sicurezza
L Montaggio a soffitto

NOTA: Il proiettore è disponibile con

un obiettivo zoom standard o con un
obiettivo grande opzionale. Gli obiettivi
sono montati in fabbrica e non
possono essere sostituiti dal cliente.
La maggior parte delle illustrazioni
contenute in questo manuale
dell'utente si riferisce alla versione con
obiettivi zoom standard.

italiano

L

11

TASTIERINO

POWER (ACCENSIONE/SPEGNIMENTO)

Commuta il proiettore tra le modalità di
accensione e di standby. Premere e mantenere
premuto (1 sec) per accendere il proiettore.
Premere e mantenere premuto (1 sec) due
volte per spegnere il proiettore.

AUTO

Regolazione del proiettore per visualizzare
un'immagine in modo corretto, incluse le
regolazioni di posizione, larghezza, altezza,
contrasto, luminosità e stabilità complessiva.

MENU

Attiva il sistema di menu. Utilizzare i quattro
tasti con la freccia per spostarsi e per
attivare.

/

Selezionare l'opzione di menu quando il
sistema di menu è attivato. Attiva la correzione
dell'effetto keystone quando il sistema di menu
non è in uso. Utilizzare i quattro tasti con la
freccia per effettuare la regolazione
orizzontalmente e verticalmente.

SOURCE (SORGENTE)

Utilizzare i due tasti con freccia per selezionare la
sorgente quando la correzione dell'effetto
keystone e il sistema di menu non sono attivati.

VOLUME

Utilizzare le due frecce per regolare il volume
audio.

STATUS (STATO)

Questa è una spia luminosa, non un tasto. Non
premere. Tale spia indica lo stato attuale del
proiettore. Consultare la sezione STATO per
informazioni dettagliate.

TECLADO

POWER

Sirve para encender el proyector y seleccionar
modos de espera. Pulse con firmeza (1 seg.)
para encender el aparato. Pulse (1 seg.) dos
veces para apagarlo.

AUTO

Ajuste del proyector para mostrar una imagen
correcta, incluyendo posición, anchura, altura,
contraste, brillo y estabilidad general.

MENU

Para activar el sistema del menu. Pulse los
cuatro teclas de selección direcciónal para
navigar y para activar.

/

Para escoger opción de menu. Cuando no
corre el menu, activa la corrección de la clave.
Utilice las cuatro teclas de selección
direccional para ajustar horizontalmente y
verticalmente.

SOURCE

Pulse las dos teclas de selección direccional
para escoger fuente cuándo no corren la
corrección de la clave y el sistema de menu.

VOLUME

Use las dos teclas de flecha para ajustar el
volumen de sonido.

STATUS

Esta es una luz indicadora, no una tecla, no la
pulse. Indica el estado actual del proyector.
Para más detalles, véase el capítulo ESTADO.

CLAVIER

POWER

Commute le projecteur entre les modes
Marche et Standby. Pour l'allumer, enfoncer le
bouton pendant 1 seconde. L'enfoncer deux
fois 1 seconde pour éteindre.

AUTO

Règle le projecteur pour afficher une image
correcte, y compris position, largeur, hauteur,
contraste, luminosité et stabilité d'ensemble.

MENU

Active le système de menus. Naviguer au
moyen des quatres flèches et presser
pour valider.

/

Sélectionne les choix de menus quand le
système de menus est active. Active la
correction de trapeze (keystone) quand le
système de menus n'est pas utilisé. Se servir
des quatres flèches pour ajuster l'image
horizontalement et verticalement.

SOURCE

Utiliser les deux flèches pour sélectionner la
source lorsque la correction de trapèze n'est
pas utilisée.

VOLUME

Utiliser les deux touches fléchées pour régler
le volume du son.

STATUS

C'est un voyant, non une touche. Ne pas
l'enfoncer. Ce voyant indique l'état actuel du
projecteur. Voir le chapitre ÉTAT pour plus de
renseignements.

TASTENFELD

POWER

Schaltet den Projektor zwischen an und
Standby um. Drücken Sie fest (1 Sekunde
lang), um das Gerät einzuschalten. Drücken
zweimal Sie fest (1 Sekunde lang), um das
Gerät auszuschalten.

AUTO

Einstellung des Projektors, damit das Bild
richtig angezeigt wird, darunter auch die
Position, Höhe, Breite, Kontrast, Helligkeit und
allgemeine Stabilität.

MENÜ

Aktiviert das Menü-System. Die vier Pfeiltasten
dienen zur Navigation, die (Eingabe)-Taste
zu Aktivierung.

/

Wählt bei aktiviertem Menü-System die Menü­Option. Aktiviert bei nicht aktiviertem Menü­System die "Keystone" (trapezförmige
Verzerrung) -Korrektur. Verwenden Sie die vier
Pfeiltasten zur waagrechten und senkrechten
Einstellung.

SOURCE

Bei deaktivierter Verzerrungs-Korrektur und
deaktiviertem Menü-System können Sie mit
Hilfe der zwei Pfeiltasten die Quelle wählen.

VOLUME

Stellen Sie die Lautstärke mit Hilfe der zwei
Pfeiltasten ein.

STATUS

Hierbei handelt es sich um eine Leuchtanzeige,
nicht um eine Taste. Nicht darauf drücken. Sie
zeigt den gegenwärtigen Projektorstatus an. Im
Kapitel STATUS finden Sie nähere Einzelheiten.

english

deutsch

francais

español

norsk

F

TAS TATU R

POWER

Skrur projektoren på og av (hvilemodus).
Trykk ca 1 sekund for å skru på. Trykk 2
ganger, hver ca 1 sekund, for å skru av.

AUTO

Justerer bildet automatisk slik at posisjon,
bredde, høyde osv blir riktig stilt inn.

MENU

Aktiviserer meny systemet. Benytt de fire
piltastene for å navigere i menyen og trykk på

for å velge.

/

Benyttes til å velge funksjon i meny systemet.
Aktiviserer ellers 'keystone' korreksjon. Bruk
de fire piltastene for å tilpasse 'keystone'
korreksjonen.

SOURCE

Bruk de to piltastene til å velge kilde når

keystone-korrigeringen og menysystemet
ikke er aktivert.

VOLUME

Benytt de to piltastene for å justere
lydvolumet.

STATUS

Dette er en indikatorlampe, ikke en tast. Trykk

ikke på indikatoren. Indikatoren viser
projektoren status. Se eget avsnitt.

italiano

KEYPAD

POWER

Switches the projector between on and
standby modes. Press firmly (1 sec) to switch
on. Press firmly (1 sec) twice to switch off.

AUTO

Adjusting the projector to display a correct
image, including position, width, height,
contrast, brightness and overall stability.

MENU

Activates the menu system. Use the four arrow
keys to navigate and to activate.

/

Select menu option when menu system is
activated. Activates the keystone correction
when the menu system is not in use. Use the
four arrow keys to adjust horizontally and
vertically.

SOURCE

Use the two arrow keys to select source when
keystone correction and menu system is not
activated.

VOLUME

Use the two arrow keys to adjust the sound
volume.

STATUS

This is an indicator light, not a key. Do not
push. It indicates the current projector status.
See STATUS chapter for detail.

12

STATUS

PERMANENT GRØNT LYS

Projektoren er på og i normal drift.

PERMANENT GULT LYS

Enheten er i hvilemodus, enten fordi
ingen kilder er tilkoblet eller tilkoblede
kilder ikke er aktive, eller enheten er
skrudd av. Dersom strømsparer­funksjonen (DPMS) er aktiv, se SET UP
undermenyen, vil projektoren gå i
hvilemodus etter en stund, dersom
ingen kilder er tilkoblet eller aktive.

BLINKENDE GULT LYS

Vennligst vent. Gult lys blinker en stund
etter at enheten gått i hvilemodus
(skrudd av). Enhetene kan ikke skrus på
igjen før lyset er permanent gult.

PERMANENT RØDT LYS

Lampens nominelle levetid er
overskredet. Bytt lampe. Dersom
lampen ikke byttes, kan den eksplodere.

BLINKENDE RØDT LYS

Projektoren er for varm. Skru av
umiddelbart! Sjekk om luftinntakene er
tildekket eller om omgivelses­temperaturen er for høy. Projektoren kan
ikke startes opp igjen før
strømledningen er frakoblet og tilkoblet
igjen. Hvis enheten fortsatt blinker rødt,
må den sannsynligvis repareres.

ESTADO

LUZ VERDE FIJA

El proyector está encendido y funciona
con normalidad.

LUZ AMARILLA FIJA

El aparato está en modo de espera; no
hay ninguna fuente conectada o si hay
alguna está inactiva o apagada, y, por
tanto, se activa la función de ahorro de
energía (DPMS). Puede activar o
desactivar esta función en el submenú
CONFIGURACIÓN seleccionando
DPMS On (activado) u Off (desactivado).

LUZ AMARILLA INTERMITENTE

Por favor, espere. La luz amarilla
parpadeará un tiempo (10-15 seg.) tras
conectarse el cable de alimentación y
un momento después de pasar a modo
de espera mientras la lámpara se enfría
(aproximadamente 45 seg.). No puede
volverse a encender el proyector hasta
que la luz amarilla se quede fija.

LUZ ROJA FIJA

La vida útil de la lámpara ha terminado.
Por favor, cambie la lámpara de
proyección inmediatamente. Si no se
cambia la lámpara, ésta puede llegar a
explotar.

LUZ ROJA INTERMITENTE

El proyector se ha sobrecalentado.
¡Apáguelo inmediatamente! Compruebe
si las entradas de aire están tapadas o si
la temperatura ambiente supera la
especificada. El proyector no puede
encenderse de nuevo si no se
desenchufa y se vuelve a enchufar el
cable de alimentación. Si la luz roja del
proyector sigue parpadeando, tendrá que
llevar el aparato a que lo reparen.

ÉTAT

VOYANT VERT ALLUMÉ

Le projecteur est allumé et en cours de
fonctionnement normal.

VOYANT JAUNE ALLUMÉ

L'appareil est en mode Standby;
aucune source n'est connectée, ou bien
la(les) source(s) connectée(s) sont
inactives ou éteintes, donc la fonction
d'économie d'énergie est en marche
(DPMS). Vous pouvez activer ou
désactiver la fonction d'économie
d'énergie dans le sous-menu
INSTALLATION, DPMS activée ou
désactivée.

VOYANT JAUNE CLIGNOTANT

Veuillez attendre. Le voyant jaune
clignote pendant environ 10-15
secondes après le branchement du
cordon d'alimentation et pendant le
refroidissement de la lampe après
passage de l'appareil sur le mode
Standby (environ 45 secondes). Le
projecteur ne peut pas être rallumé tant
que le voyant clignote.

VOYANT ROUGE ALLUMÉ

La durée de vie de la lampe a expiré.
Veuillez changer immédiatement la
lampe de projection, sous peine
d'encourir un risque d'explosion de
celle-ci.

VOYANT ROUGE CLIGNOTANT

Surchauffe du projecteur. Éteignez-le
immédiatement ! Vérifiez que les
ouvertures de ventilation ne sont pas
bouchées et que la température
ambiante n'est pas supérieure à la
température spécifiée. Le cordon
d'alimentation doit être débranché puis
rebranché pour pouvoir rallumer le
projecteur. Si le voyant rouge continue à
clignoter, vous devez faire réparer
l'appareil.

STATUS

GRÜNES DAUERLICHT

Der Projektor ist eingeschaltet und
befindet sich im normalen Betrieb.

GELBES DAUERLICHT

Das Gerät befindet sich im Standby; es
ist keine Quelle angeschlossen oder die
Quelle ist nicht aktiv bzw. ausgeschaltet,
was zur Aktivierung der
Stromsparfunktion (DPMS) führt. Die
Stromsparfunktion kann im Untermenü
EINSTELLUNGEN unter DPMS an oder
aus aktiviert bzw. deaktiviert werden.

BLINKENDES GELBES LICHT

Bitte warten. Das gelbe Licht blinkt eine
gewisse Zeit lang, nachdem das
Stromkabel angeschlossen wurde (10­15 Sek.), sowie eine gewisse Zeit nach
Eintritt in den Standby-Modus, während
die Lampe abkühlt (etwa 45 Sek.). Der
Projektor kann nicht erneut
eingeschaltet werden, solange das
gelbe Licht nicht wieder dauerhaft
leuchtet.

ROTES DAUERLICHT

Die Lebensdauer der Lampe ist
abgelaufen. Ersetzen Sie bitte die
Projektionslampe unmittelbar. Wenn die
Lampe nicht ausgetauscht wird, kann
sie explodieren.

BLINKENDES ROTES LICHT

Der Projektor ist überhitzt. Sofort
ausschalten! Überprüfen Sie, ob die
Lufteinlassschlitze verdeckt sind oder
die Raumtemperatur über dem
angegeben Wert liegt. Der Projektor
kann nicht eingeschaltet werden,
solange nicht das Stromkabel aus- und
wieder eingesteckt wurde. Blinkt das
rote Licht weiterhin, ist das Gerät zu
Wartungszwecken einzuschicken.

STATUS

PERMANENT GREEN LIGHT

The projector is turned on and in normal
operation.

PERMANENT YELLOW LIGHT

The unit is in standby mode; no
source(s) connected, or the source(s)
connected are inactive or switched off,
thereby activating the power-save
function (DPMS). You may enable or
disable the power save function in the
SET UP sub menu, DPMS on or off.

FLASHING YELLOW LIGHT

Please wait. The yellow light will flash a
period after power cord is connected
(10-15 sec.), and a period after going to
standby mode while lamp is cooling
down (approximately 45 sec.). The
projector may not be turned on again
until the light has turned to permanent
yellow.

PERMANENT RED LIGHT

Lamp life has expired. Please change
projection lamp immediately. Failing to
change lamp may lead to lamp
explosion.

FLASHING RED LIGHT

Projector is overheated. Turn off
immediately! Check if air inlets are
covered or if ambient temperature is
outside specifications. The projector
can not be restarted unless the power
cord is disconnected and reconnected
again. If the projector continues to flash
red, you will need to return the unit for
service.

english

deutsch

francais

español

norsk

G

STAT O

LUCE VERDE FISSA

Il proiettore è acceso e funziona
normalmente.

LUCE GIALLA FISSA

L'unità si trova in modalità standby,
nessuna sorgente è connessa, oppure
la sorgente (o le sorgenti) connessa è
inattiva o spenta, per cui si attiva la
funzione di risparmio energetico
(DPMS). La funzione di risparmio
energetico può essere abilitata o
disabilitata attivando o disattivando
DPMS nel menu secondario SET UP.

SPIA GIALLA LAMPEGGIANTE

Attendere. La luce gialla lampeggia per
un certo periodo di tempo (10-15
secondi) dopo il collegamento del cavo
di alimentazione e, per circa 45 secondi
dopo il passaggio alla modalità standby,
mentre la lampada si raffredda. Il
proiettore può essere riacceso solo
quando la luce gialla ritorna sul fisso.

LUCE ROSSA FISSA

La durata della lampada è scaduta.
Sostituire immediatamente la lampada
del proiettore. La mancata sostituzione
della lampada del proiettore potrebbe
causare l'esplosione della lampada
stessa.

LUCE ROSSA LAMPEGGIANTE

Il proiettore si è surriscaldato: spegnerlo
immediatamente. Controllare se le prese
di aria sono ostruite o se la temperatura
ambiente ha superato i valori di
specifica. Il proiettore può essere
riacceso solo dopo avere scollegato e
ricollegato il cavo di alimentazione. Se la
spia rossa del proiettore continua a
lampeggiare, sarà necessario rendere
l'unità perché venga sottoposta a
manutenzione.

italiano

13

FJERNKONTROLL

Fjernkontrollen gjør det mulig å styre
projektoren fra ulike posisjoner i rommet,
enten med direktetaster eller gjennom
menysystemet. Fjernkontrollen kan også
benyttes som fjernstyrt mus dersom USB
kabelen er koblet til.

POWER

Skrur projektoren på og av (hvilemodus).

AUTO

Justerer bildet automatisk slik at
posisjon, bredde, høyde osv blir riktig
stilt inn.

OSD

Skrur visning av kommandoer på
skjermen av og på. Med OSD på vil alle
styringer gjengis på skjermbildet. Når
OSD er av, vil styringene ikke vises på
skjermen.

INFO

Viser kilde- og projektor status på
skjermbildet.

VIDEO

Velger vanlig video (composite video)
som kilde

S-VIDEO

Velger supervideo som kilde

YPbPr

Velger komponentvideo som kilde

DVI

Velger DVI som kilde

VGA 1

Velger VGA 1 som kilde

VGA 2

Velger VGA 2 som kilde

CONTROL REMOTO

El control remoto permite acceder
cómodamente a la configuración del
proyector, ya sea por medio de teclas
directas o mediante el sistema de
menús. El control remoto puede servir
para imitar el funcionamiento de un
ratón a través de una interfaz USB.

POWER

Sirve para encender el proyector y
seleccionar modos de espera.

AUTO

Ajuste del proyector para mostrar una
imagen correcta, incluyendo posición,
anchura, altura, contraste, brillo y
estabilidad general.

OSD

Activa y desactiva la retroalimentación
de Visualización en pantalla (On Screen
Display, OSD). Cuando está activada,
todas las instrucciones del usuario se
repiten en la pantalla, y cuando esté
desactivada, las instrucciones no se
repetirán en la pantalla.

INFO

Muestra el estado de la fuente y del
proyector en la pantalla.

VIDEO

Selecciona la entrada de vídeo
compuesto como fuente de señales.

S-VIDEO

Selecciona la entrada de súper vídeo
como fuente de señales.

YPbPr

Selecciona la entrada de vídeo
componente

DVI

Selecciona la entrada DVI.

VGA 1

Selecciona la entrada 1 VGA

VGA 2

Selecciona la entrada 2 VGA

TÉLÉCOMMANDE

La télécommande permet d'accéder
facilement aux réglages du projecteur,
soit par les touches directes soit au
travers du système de menus. La
télécommande peut servir à stimuler la
souris d'un ordinateur au travers d'une
interface d'USB.

POWER

Commute le projecteur entre les modes
Marche et Standby.

AUTO

Réglage du projecteur pour affichage
d'une bonne image, y compris position,
largeur, hauteur, contraste, luminosité et
stabilité d'ensemble.

OSD

Active/désactive la rétro-alimentation de
l'affichage à l'écran (OSD-On Screen
Display). Quand il est activé, toutes les
commandes de l'utilisateur sont reflétées
sur l'écran. Désactivé, les commandes
ne sont pas reflétées sur l'écran.

INFO

Affiche la source et l'état du projecteur
sur l'écran.

VIDEO

Sélectionne l'entrée de vidéo composite
comme source de signal.

S-VIDÉO

Sélectionne l'entrée super-vidéo comme
source de signal.

YPbPr

Sélectionne l'entrée de la vidéo en
composantes

DVI

Sélectionne l'entrée DVI

VGA 1

Sélectionne l'entrée 1 de VGA

VGA 2

Sélectionne l'entrée 2 de VGA

FERNBEDIENUNG

Die Fernbedienung ermöglicht einen
flexiblen Zugriff auf die Einstellungen des
Projektors, sowohl über Direkttasten als
auch über das Menüsystem. Die
Fernbedienung kann verwendet
werden, um eine Computermaus über
eine USB-Schnittstelle zu emulieren.

POWER

Schaltet den Projektor zwischen an und
Standby um.

AUTO

Einstellungen des Projektors, damit das
Bild richtig angezeigt wird, inklusive
Position, Breite, Höhe, Kontrast,
Helligkeit und allgemeine Stabilität.

OSD

Schaltet das OSD (On Screen Display;
Bildschirmanzeige) an bzw. aus. Wenn
die Funktion aktiviert ist, werden alle
Benutzerbefehle auf dem Bildschirm
wiedergegeben. Ist sie aus, werden die
Benutzerbefehle nicht auf dem
Bildschirm wiedergegeben.

INFO

Zeigt die Quelle und den Projektorstatus
auf dem Bildschirm an.

VIDEO

Wählt den kombinierten Videoeingang
als Signalquelle

S-VIDEO

Wählt den Supervideo-Eingang als
Signalquelle

YPbPr

Wählt den Videoeingang

DVI

Wählt den DVI-Eingang

VGA 1

Wählt den VGA-Eingang 1

VGA 2

Wählt den VGA-Eingang 2

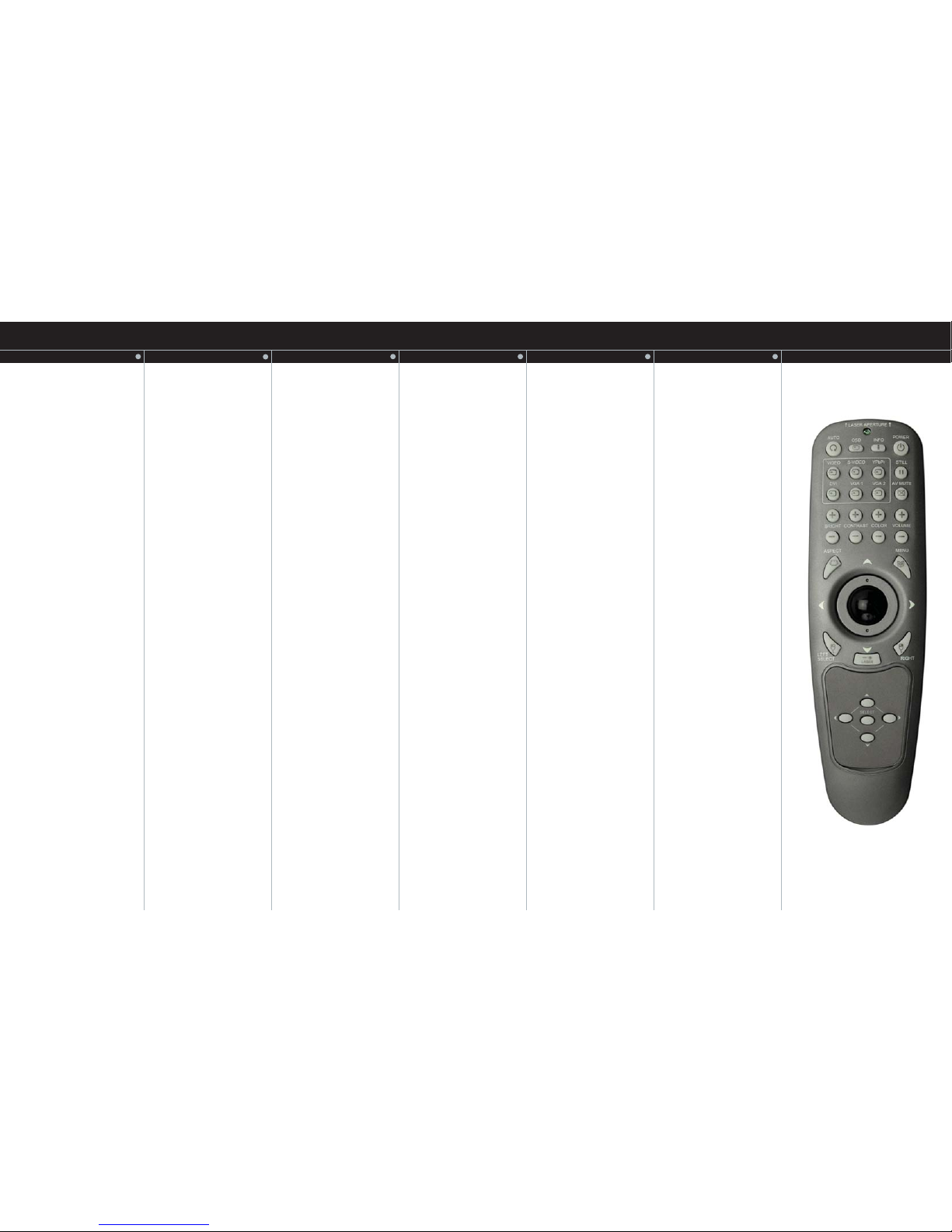

REMOTE CONTROL

The remote control allows flexible
access to the projector settings, either
through direct keys, or through the
menu system. The remote control can
be used to emulate the computer
mouse through the USB interface.

POWER

Switches the projector between on and
standby modes.

AUTO

Adjusting the projector to display a
correct image, including position, width,
height, contrast, brightness and overall
stability.

OSD

Toggle On Screen Display (OSD)
feedback of and off. When on, all user
commands are echoed on screen.
When off, user commands will not be
echoed on screen.

INFO

Displays source and projector status on
screen.

VIDEO

Selects the composite video input as
signal source

S-VIDEO

Selects the super video input as signal
source

YPbPr

Selects component video input

DVI

Selects the DVI input

VGA 1

Selects the VGA 1 input

VGA 2

Selects the VGA 2 input

english

deutsch

francais

español

norsk

H

TELECOMANDO

Il telecomando consente un accesso
flessibile alle impostazioni del proiettore,
utilizzando direttamente i tasti o
mediante il sistema di menu. Il
telecomando può essere utilizzato per
emulare il mouse del computer mediante
l'interfaccia USB.

POWER

Commuta il proiettore tra le modalità di
accensione e di standby.

AUTO

Regolazione del proiettore per
visualizzare un'immagine in modo
corretto, incluse le regolazioni di
posizione, larghezza, altezza, contrasto,
luminosità e stabilità complessiva.

OSD

Consente di attivare o disattivare il
feedback On Screen Display (OSD).
Quando il sistema OSD è attivato, tutti i
comandi eseguiti dall'utente vengono
riportati sulla schermo. Quando il
sistema OSD è disattivato, i comandi
eseguiti dall'utente non vengono riportati
sullo schermo.

INFO

Visualizza sullo schermo lo stato della
sorgente e del proiettore.

VIDEO

Seleziona l'ingresso video composto
come sorgente di segnale.

S-VIDEO

Seleziona l'ingresso Super Video come
sorgente di segnale.

YPbPr

Seleziona l'ingresso video componente

DVI

Seleziona l'ingresso DVI

VGA 1

Seleziona l'ingresso VGA 1

VGA 2

Seleziona l'ingresso VGA 2

italiano

14

FJERNKONTROLL

STILL

Skifter mellom frosset og levende bilde

AV MUTE

Skifter mellom aktivt bilde og bilde av

BRIGHT

Justerer lysstyrken i bildet

CONTRAST

Justerer kontrasten i bildet

COLOR

Justerer fargemetningen i bildet

VOLUME

Justerer lydvolumet.

ASPECT

Skifter mellom de ulike bildeformatene
som er tilgjengelige for den tilkoblede
kilden.

MENU

Aktiviserer og deaktiviserer
menysystemet

KULE

Når USB kabelen er tilkoblet mellom
projektor og PC, vil kulen kunne styre
muspekeren. Når menysystemet er
aktivisert, benyttes kula til å navigere i
menyen

LEFT/SELECT

Fungerer som venstre museknapp når
menysystemet ikke er aktivt. Benyttes for
menyvalg når menyen er aktiv

RIGHT

Fungerer som høyre museknapp dersom
menysystemet ikke er aktivt.

CONTROL REMOTO

STILL

Cambia entre imagen en vivo y detenida
(congelada).

AV MUTE

Cambia entre imagen en vivo y
silenciada.

BRIGHT

Ajusta el brillo de la imagen, desde más
oscuro a brillante.

CONTRAST

Ajusta el contraste de la imagen, desde
suave a fuerte.

COLOR

Ajusta el color de la imagen desde
pálido hasta saturado.

VOLUME

Ajusta el volumen de sonido

ASPECT

Pasa por las relaciones de
anchura/altura disponibles con la fuente
actual.

MENU

Activa y desactiva el sistema de menús.

TRACKBALL

Cuando se conecta un cable USB entre
un PC y el proyector, la bola para el
control del cursor en pantalla sirve para
mover el puntero del ratón cuando no
se está en el menú. Use dicha bola de
seguimiento para navegar por las
opciones cuando use el menú.

LEFT/SELECT

Para usar como tecla izquierda del ratón
cuando no se utilice el menú. Para usar
como tecla de selección cuando se esté
en el menú.

RIGHT

Para usar como tecla derecha del ratón

TÉLÉCOMMANDE

STILL

Bascule entre image en direct et gel de
l'image

AV MUTE

Bascule entre image en direct et pas
d'image (silencieux)

BRIGHT

Règle la luminosité de l'image entre
sombre et lumineuse

CONTRAST

Règle le contraste de l'image entre
faible et élevé.

COLOR

Règle la couleur de l'image entre claire
et saturée.

VOLUME

Règle le volume du son

ASPECT

Balaye les rapports d'aspects
disponibles avec la source actuelle.

MENU

Allume et éteint le système de menus.

TRACKBALL

Quand un câble USB est connecté entre
le PC et le projecteur, le trackball permet
de déplacer le pointeur de la souris
quand on ne se trouve pas dans le
menu. Utiliser le trackball pour naviguer
entre les options du menu.

LEFT/SELECT

Utilisé comme bouton GAUCHE de la
souris quand on ne se trouve pas dans
le menu. Utilisé comme touche de
SÉLECTION quand dans le menu.

RIGHT

Utilisé comme bouton DROIT de la
souris.

FERNBEDIENUNG

STILL

Schaltet zwischen Live- und Standbild
um

AV MUTE

Schaltet zwischen Live- und kein Bild
(Stummschaltung) um

BRIGHT

Einstellung der Helligkeit des Bildes von
dunkel bis hell

KONTRAST

Einstellung des Kontrastes des Bildes
von weich bis hart

COLOR

Einstellung der Farbe des Bildes von
blass bis gesättigt

VOLUME

Stellt die Lautstärke ein

ASPECT

Durchläuft die verschiedenen
verfügbaren Darstellungsverhältnisse
der gegenwärtigen Quelle

MENU

Schaltet das Menüsystem an bzw. aus

TRACKBALL

Wenn die Verbindung zwischen dem PC
und dem Projektor mit einem USB­Kabel hergestellt wird, dient der
Trackball zum Bewegen des
Mauszeigers, sofern keine Maus
angeschlossen ist. Benutzen Sie den
Trackball um in den Menüs zu den
verschiedenen Optionen zu gelangen.

LEFT/SELECT

Ersetzt die LINKE Maustaste, wenn das
Menü nicht aktiviert ist. Im Menü dient
sie als SELECT-Taste

RIGHT

Ersetzt die RECHTE Maustaste

REMOTE CONTROL

STILL

Toggles between live and still (frozen)

AV MUTE

Toggles between live and no (muted)

BRIGHT

Adjusts image brightness from dark to
bright

CONTRAST

Adjusts the image contrast from soft to
hard

COLOR

Adjusts the color of the image from pale
to saturated

VOLUME

Adjusts the sound volume

ASPECT

Cycles through the aspect ratios
available with the current source

MENU

Toggles the menu system on and off

TRACKBALL

When USB cable is connected
between PC and projector, the trackball
is used to move the mouse pointer
when not in the menu. Use the trackball
to navigate between options when in
the menu.

LEFT/SELECT

Use as mouse LEFT key when not in
the menu. Use as SELECT key when in
the menu

RIGHT

Use as mouse RIGHT key

english

deutsch

francais

español

norsk

TELECOMANDO

STILL (FERMO-IMMAGINE)

Consente di passare dall'immagine
reale al fermo-immagine e viceversa.

AV MUTE

Consente di passare dall'immagine
reale all'assenza di immagine e audio e
viceversa.

BRIGHT (LUMINOSITÀ)

Regola gradualmente la luminosità
dell'immagine da scura a luminosa.

CONTRAST (CONTRASTO)

Regola il contrasto dell'immagine da
debole a marcato.

COLOR (COLORE)

Regola il colore dell'immagine da pallido
a saturato.

VOLUME

Regola il volume audio.

ASPECT (ASPETTO)

Scorre i rapporti di aspetto disponibili
con la sorgente attuale.

MENU

Attiva e disattiva il sistema di menu.

TRACKBALL

Quando il proiettore e il computer sono
collegati con il cavo USB, il trackball
consente di spostare il puntatore del
mouse quando questo non si trova nel
menu. Utilizzare il trackball per spostarsi
tra le opzioni quando ci si trova nel
menu.

SINISTRO/SELEZIONA

Utilizzare questo tasto come il pulsante
SINISTRO del mouse quando non ci si
trova nel menu. Utilizzare questo tasto
come il pulsante SELEZIONA quando ci
si trova nel menu.

RIGHT (DESTRO)

Utilizzare questo tasto come il pulsante
DESTRO del mouse.

italiano

15

FJERNKONTROLL

LASER

Aktiviserer den innebygde
laserpekeren. FORTSIKTIG! Pek ikke
på folk med laseren. Stirr ikke på
laserstrålen.

PILTASTER

Kan benyttes som alternativ til kula ved
navigering i menyene.

SELECT

Benyttes til menyvalg. Samme som
LEFT/SELECT.

CONTROL REMOTO

LASER

Activa el puntero láser incorporado.
¡PRECAUCIÓN! No apunte con el rayo
láser a las personas. No mire
directamente al rayo láser.

TECLAS DE DIRECCIÓN

Use las cuatro teclas de dirección como
alternativa a la bola de seguimiento para
navegar por el menú

SELECT

Selecciona la opción del menú. Tiene la
misma función que LEFT/SELECT
indicado anteriormente.

TÉLÉCOMMANDE

LASER

Active le pointeur laser incorporé.
ATTENTION! Ne pas diriger le rayon
laser sur les personnes. Ne pas regarder
le rayon laser.

TOUCHES FLÉCHÉES

Utiliser les quatre touches fléchées
comme alternative au trackball pour
naviguer dans le menu.

SELECT

Sélectionne une option dans le menu.
Même fonction que LEFT/SELECT ci­dessus.

FERNBEDIENUNG

LASER

Aktiviert den integrierten Laserpointer.
VORSICHT! Den Laserstrahl nicht auf
Menschen richten. Nicht in den
Laserstrahl schauen.

PFEILTASTEN

Die vier Pfeiltasten können als
Alternative zum Trackball für die
Bewegungen in den Menüs verwendet
werden

SELECT

Wählt eine Option im Menü. Besitzt die
gleiche Funktion wie die Taste
LEFT/SELECT oben.

REMOTE CONTROL

LASER

Activates the built-in laser pointer.
CAUTION! Do not point laser beam at
people. Do not stare into laser beam.

ARROW KEYS

Use the four arrow keys as alternatives
to the trackball for menu navigation

SELECT

Select option in menu. Same function as
LEFT/SELECT above.

english

deutsch

francais

español

norsk

TELECOMANDO

LASER

Attiva il puntatore laser incorporato.
ATTENZIONE! Non puntare il fascio
laser su persone. Non sostare nell'area
interna al fascio laser.

TASTI FRECCIA

Utilizzare i quattro tasti con freccia come
alternativa all'uso del trackball per
spostarsi tra i menu.

SELECT (SELEZIONA)

Selezionare l'opzione nel menu. Ha la
stessa funzione del tasto
SINISTRO/SELEZIONA descritto in
precedenza.

italiano

16

PANNELLO DEI CONNETTORI

A YPbPr 1-2: Utilizzati per riproduzione

video di alta qualità.

B S-VIDEO: Utilizzato per una qualità video

migliore.

C C-VIDEO: Utilizzato per una qualità video

standard.

D DVI - RGB digitale: Per ridurre al minimo

il disturbo immagine su video e computer.

E Uscita monitor VGA: consente la

connessione a un monitor VGA locale o il
collegamento a catena di svariati proiettori,
mediante VGA. Funziona solo con gli
ingressi VGA.

F VGA - RGB 1-2 analogica: l'interfaccia

grafica analogica standard per computer.

G Ingresso-uscita di controllo RS 232:

consente il monitoraggio e il controllo a
distanza, via cavo, di molte funzioni del
proiettore usate negli ambienti di
installazione. Il connettore secondario di
uscita consente il collegamento a catena,
per abilitare il monitoraggio e il controllo sia
individuale che globale di più proiettori.

H Ingresso audio 1-2: consente di collegare

fino a due sorgenti audio simultaneamente.

I Uscita audio: connessione a un impianto

audio esterno.

J RC: consente di collegare un ricevitore IR

esterno o un telecomando via cavo.

K USB - interfaccia: Attacco per il mouse

del computer.

L LAN: consente l'accesso al controllo e al

monitoraggio tramite una Local Area Network

M Attacco per l'alimentazione di rete:

Utilizzare solo un cavo di alimentazione
tripolare con messa a terra.

PANEL DE CONEXIONES

A YPbPr 1-2: Se usa para lograr una

reproducción de vídeo de gran calidad.

B S-VIDEO: Se usa para mejorar la calidad

de vídeo.

C C-VIDEO: Se usa para conseguir una

calidad de vídeo estándar.

D DVI - Digital RGB: Para poco ruido de la

computadora e imagen de vídeo.

E Salida para monitor VGA: permite

conexión a monitor VGA local o el
encadenado tipo margarita de varios
proyectores usando el VGA. Funciona
únicamente con entradas VGA.

F VGA - RGB 1-2 analógica: interfaz gráfica

analógica estándar para computadora.

G Control de entrada-salida RS 232:

permite mando a distancia con cable y
control de numerosas funciones del
proyector usadas en entornos de instalación.
El conector de salida secundario permite un
encadenado tipo margarita para un control
individual y global y la supervisión de
múltiples proyectores.

H Entrada de audio 1-2: permite la conexión

de hasta dos fuentes de audio
simultáneamente.

I Salida de audio: conexión a un sistema de

audio externo.

J RC: permite la conexión de un receptor IR

externo o mando a distancia con cable.

K USB - interfaz: Permite el control

mediante el ratón de la computadora.

L LAN: proporciona acceso al control y la

supervisión de una red de área local (LAN)

M Conector a la red eléctrica: Use sólo un

cable de alimentación conectado a tierra
con tres clavijas.

PANNEAU DE CONNECTEURS

A YPbPr 1-2: Utilisé pour une haute qualité

de reproduction de vidéo.

B S-VIDEO: Utilisé pour une vidéo de qualité

améliorée.

C C-VIDEO: Utilisé pour une qualité

standard de vidéo.

D DVI - RVB numérique: Pour une image

informatique et vidéo à faible bruit.

E Sortie VGA pour moniteur: pour

connecter l'appareil à un moniteur local
VGA ou la connexion en série VGA de
plusieurs projecteurs. Ne fonctionne
qu'avec des entrées VGA.

F VGA - RVB 1-2 analogique: interface

graphique analogique standard pour
ordinateur.

G Entrée/sortie RS 232: permet de

connecter une télécommande câblée et de
contrôler un grand nombre de fonctions
utilisées dans les environnements
d'installation du projecteur. Le connecteur
secondaire de sortie permet la connexion
en série pour la commande et le contrôle
individuel ou global de plusieurs projecteurs.

H Audio in 1-2: connexion de deux sources

audio maximum simultanément.

I Audio out: connexion d'un système audio

externe.

J RC: connexion d'un récepteur IR externe

ou d'une télécommande câblée.

K USB - interface: Pour la commande de la

souris de l'ordinateur.

L LAN: accès aux commandes et contrôle à

travers un réseau local

M Connecteur à l'alimentation secteur:

à n'utiliser qu'avec un cordon à trois fiches
de mise à la terre.

DER ANSCHLUSSBEREICH

A YPbPr: Wird für hochwertige

Videowiedergaben verwendet.

B S-VIDEO: Wird für eine verbesserte

Videoqualität verwendet.

C C-VIDEO: Wird für Videos in

Standardqualität verwendet.

D DVI - Digitaler RGB-Eingang: Für Rechner

und Videobilder mit geringen Störungen.

E VGA-Bildschirmanschluss: Für den

Anschluss eines lokalen VGA-Bildschirms
oder mehrerer in Reihe geschalteter
Projektoren mit VGA. Funktioniert nur mit
VGA-Eingängen.

F VGA - Analoger RGB-Eingang1-2: Dies

ist die standardmäßige analoge Grafik­schnittstelle für Computer.

G RS 232-Steuerung (Eingang - Ausgang):

Ermöglicht die Steuerung und Überprüfung
zahlreicher in einer Installationsumgebung
verwendeten Projektorfunktionen mittels
Kabelfernbedienung. Der Sekundäranschluss
ermöglicht eine Reihenschaltung für
individuelle und globale Steuerung und
Überwachung mehrerer Projektoren.

H Audio-Eingänge 1-2: Gleichzeitiger

Anschluss für bis zu zwei Audioquellen.

I Audio-Ausgänge: Anschluss an ein

externes Audiosystem.

J RC: Anschluss an externen IR-Empfänger

oder Kabelfernbedienung.

K USB-Schnittstelle: Ermöglicht die

Steuerung über eine Computermaus.

L LAN: Zugang zu Kontrolle und

Überwachung über ein lokales Netz

M Stromanschluss: Nur dreiadrige

Stromkabel mit Erdung verwenden.

english

deutsch

francais

español

norsk

I

KONTAKTPANEL

A YPbPr 1-2: For beste videokvalitet.

B S-VIDEO: For god videokvalitet.

C C-VIDEO: For standard videokvalitet.

D DVI - Digital RGB: Gir et stabilt bilde

med lav støy.

E Monitor VGA ut: For ekstern VGA

monitor eller tilkobling til flere projektorer.
Fungerer kun med VGA innganger.

F VGA - Analog RGB 1-2: For tilkobling til

standard VGA kilder.

G RS232 styring inn-ut: T illater styring og

monitorering av projektorer i installasjoner.
Utgangen gjør det mulig å koble flere
enheter i kjede for både individuell og
felles styring.

H Audio inn 1-2: Inntil to lydkilder kan

kobles til samtidig.

I Audio ut: Muliggjør tilkobling til eksternt

lydanlegg.

J RC: For fjernkontroll med ledning.

K USB - grensesnitt: For tilkobling til PC

og musstyring.

L LAN: For tilkobling til lokalt nettverk.

M Nettspenningskontakt: Benytt kun

jordet stikkontakt.

italiano

CONNECTOR PANEL

A YPbPr: Used for high quality video

reproduction.

B S-VIDEO: Used for improved quality

video.

C C-VIDEO: Used for standard video quality.

D DVI-D - Digital RGB: For a low noise

computer and video image.

E Monitor VGA out: Allows for connection to

local VGA monitor or daisy-chaining of
several projectors using VGA. Works with
VGA inputs only.

F VGA - Analog RGB 1-2: The standard

analog computer graphics interface.

G RS 232 control in-out: Allows for wired

remote control and monitoring of many
projector functions used in installation
environments. The secondary output
connector allows for daisy-chaining,
enabling both individual and global control
and monitoring of multiple projectors.

H Audio in 1-2: Allows for connection of up to

two audio sources simultaneously.

I Audio out: Connection to exter nal audio

system.

J RC: Allows connection of external IR

receiver or wired remote control.

K USB - interface: Allows for computer

mouse control.

L LAN: Provides access to control and

monitoring over a Local Area Network

M Mains power connector: Use only three-

prong, grounded power cord.

17

A

E

C

F

G

I

J

M

B

K

L

H

H

D

PANNELLO DEI CONNETTORIPANEL DE CONEXIONESPANNEAU DE CONNECTEURSDER ANSCHLUSSBEREICH

english

deutsch

francais

español

norsk

KONTAKTPANEL

italiano

CONNECTOR PANEL

18

CONFIGURAZIONE VIDEO

Prima di eseguire l'installazione, spegnere tutti
gli apparecchi in uso.

È possibile collegare tre sorgenti video,
utilizzando gli ingressi YPbPr (componente), S­VIDEO (super video) e VIDEO (video
composito).

Il video componente visualizzerà immagini più
dettagliate. Il video composto realizza
immagini meno dettagliate.

L'ingresso DVI-D, inoltre, può essere usato
con le sorgenti video (lettore DVD provvisto di
connettore HDMI o DVI compatibile HDCP

TM

)

per una connessione digitale pura.

Collegare il cavo di alimentazione.

INSTALACIÓN DEL VÍDEO

Antes de instalar, apague todo el equipo.

Se pueden conectar tres fuentes de vídeo
mediante las entradas YPbPr (componente),
S-VIDEO (súper vídeo) y VIDEO (vídeo
compuesto).

El vídeo componente mostrará imágenes más
detalladas, mientras que el vídeo compuesto
produce imágenes con menos detalle.

Además, se puede usar la entrada DVI-D con
las fuentes de vídeo (reproductor DVD
acoplado con un conector DVI o HDMI
conforme con HDCP

TM

para una conexión

digital pura.

Conecte el cable de alimentación.

INSTALLATION VIDÉO

Avant d'installer, éteindre tous les appareils.

Trois sources vidéo peuvent être connectées à
l'aide des entrées YPbPr (composantes), S­VIDEO (super vidéo) et VIDEO (vidéo
composite).

La vidéo en composantes affichera des
images plus détaillées. Les images de la vidéo
en composantes sont moins précises.

De plus, l'entrée DVI-D peut être utilisée avec
des sources vidéo (lecteur de DVD raccordé
par un connecteur HDCP

TM

compatible DVI ou
HDMI) pour une connexion entièrement
numérique.

Brancher le cordon d'alimentation.

SET UP VIDEO

Before setting-up, switch off all equipment.

Three video sources may be connected, using
the YPbPr (component), S-VIDEO (super
video) and VIDEO (composite video) inputs.

Component video will display more detailed
images. Composite video yields images with
less detail.

In addition, the DVI-D input can be used with
video sources (DVD player fitted with an
HDCP

TM

compliant DVI or HDMI connector) for

a pure digital connection.

Connect the power cord.

VIDEOEINSTELLUNGEN

Bevor die Geräte aufgestellt werden, müssen
sie ausgeschaltet sein.

Es können bis zu drei Videoquellen
angeschlossen werden, wozu die Anschlüsse
YPbPr (Komponente), S-VIDEO (Supervideo)
und VIDEO (kombiniertes Video) zur Verfügung
stehen.

Komponentenvideo zeigt die Bilder mit mehr
Details. Kombiniertes Video erreicht ein Bild
mit nur weniger Details.

Außerdem kann der DVI-D-Anschluss für eine
rein digitale Verbindung mit Video-Quellen
verwendet werden (mit einem HDCP

TM

­kompatiblen DVI- oder HDMI-Anschluss
ausgestatte DVD-Player).

Schließen Sie das Stromkabel an.

english

deutsch

francais

español

norsk

J

TILKOBLING FOR VIDEO

Slå av alt utstyret før oppkobling.

Inntil tre videokilder kan kobles til samtidig,
ved hjelp av YPbPr 1 og 2 (komponent), S­VIDEO (super) og C-VIDEO (standard).

Komponent video vil vise de mest detaljerte
bildene. Standard video gir bilder med minst
detalj.

I tillegg kan DVI-D inngangen benyttes med
videokilder (DVD spillere med HDCP™
kodede signaler) for en ren digital forbindelse.

Koble til strømledningen.

italiano

19

INSTALLAZIONE DEL COMPUTER

Prima di eseguire l'installazione, spegnere tutti
gli apparecchi in uso.

Il proiettore può essere collegato
simultaneamente con tre computer sorgente,
tramite gli ingressi VGA e DVI.

L'interfaccia VGA è analogica e può causare
dei disturbi nell'immagine proiettata, la cui
intensità dipende dalla qualità del segnale
proveniente dalla scheda grafica VGA
installata nel computer.

L'interfaccia DVI (Digital Visual Interface,
Interfaccia Visiva Digitale) è completamente
digitale e realizza un'immagine proiettata con
disturbo minimo.

Collegare il cavo USB per consentire il
controllo del mouse remoto.

Collegare il cavo di alimentazione.

Collegare l'interfaccia RS232 per consentire il
controllo individuale o globale di più unità, in
una configurazione di collegamento a catena.

Collegare il connettore LAN per il monitoraggio
e il controllo individuali di più proiettori tramite
LAN.

INSTALACIÓN DE LA COMPUTADORA

Antes de instalar, apague todo el equipo.

El proyector puede estar conectado al mismo
tiempo hasta a dos fuentes de computadora
mediante las entradas VGA y DVI.

La interfaz VGA es analógica y puede producir
algo de ruido en la imagen proyectada
dependiendo de la calidad de la señal de la
tarjeta gráfica VGA de la computadora.

La interfaz DVI (interfaz de Visual Digital) es
completamente digital y producirá una imagen
proyectada con muy poco ruido.

Conecte el cable USB para poder utilizar el
mando a distancia.

Conecte el cable de alimentación.

Conecte la interfaz RS232 para un control
individual o global de múltiples unidades en
una configuración tipo margarita.

Utilice el conector LAN para el control
individual y la supervisión de múltiples
proyectores en la LAN.

INSTALLATION ORDINATEUR

Avant d'installer, éteindre tous les appareils.

Le projecteur peut être connecté à trois
sources informatiques simultanément à l'aide
des entrées VGA et DVI.

L'interface de VGA est analogique et peut
produire des parasites dans l'image projetée,
en fonction de la qualité du signal provenant
de la carte graphique VGA de l'ordinateur.

L'interface DVI (Interface visuelle numérique)
est entièrement numérique et rend une image
projetée à très faible bruit.

Connecter le câble USB pour la commande à
distance de la souris.

Brancher le cordon d'alimentation.

Brancher l'interface RS232 pour contrôler
individuellement ou globalement plusieurs
appareils configurés en série.

Brancher le connecteur LAN pour la
commande et le contrôle individuels de
plusieurs projecteurs à travers le réseau.

EINRICHTEN DES COMPUTERS

Bevor die Geräte aufgestellt werden, müssen
sie ausgeschaltet sein.

Der Projektor kann an bis zu drei Rechner
gleichzeitig angeschlossen werden, wozu die
Eingänge VGA und DVI verwendet werden.

Die VGA-Schnittstelle ist analog und kann, je
nach Qualität des Signals der VGA-Karte im
Rechner, zu gewissen Störungen des
Projektionsbildes führen.

Die DVI-Schnittstelle (Digital Visual Interface,
digitale visuelle Schnittstelle) ist komplett
digital und erreicht ein Projektionsmild mit sehr
geringen Störungen.

Schließen Sie das USB-Kabel an, um eine
remote Maussteuerung zu ermöglichen.

Schließen Sie das Stromkabel an.

Der Anschluss an die RS232-Schnittstelle
erlaubt eine individuelle oder globale
Steuerung zahlreicher Einheiten in einer
Reihenschaltung.

Die Verbindung über den LAN-Anschluss
erlaubt eine individuelle Kontrolle und
Überwachung mehrerer Projektoren über LAN.

english

deutsch

francais

español

norsk

K

TILKOBLING FOR DATA

Slå av alt utstyret før oppkobling.

Projektoren kan kobles til inntil tre datakilder
samtidig ved hjelp av VGA og DVI
inngangene.

VGA inngangen er analog og kan derfor gi et
bilde som inneholder noe støy, avhengig av
kvaliteten på det tilkoblede grafikkortet.

DVI (Digital Visual Interface) grensesnittet er
heldigitalt og vil derfor gi et meget stabilt og
støysvakt bilde.

Koble til USB-kabelen for å gi mulighet for
fjernstyring av musen.

Koble til strømledningen.

Koble til RS232 eller LAN for styring av en
eller flere projektorer.

italiano

SETUP COMPUTER

Before setting-up, switch off all equipment.

The projector may be connected to up to three
computer sources simultaneously, using the
VGA and DVI inputs.

The VGA interface is analog and may cause
some noise in the projected image, depending
on the signal quality from the VGA graphics
card in the computer.

The DVI (Digital Visual Interface) interface is all­digital and will yield a projected image with
very low noise.

Connect the USB cable to allow for remote
mouse control.

Connect the power cord.

Connect the RS232 interface to allow for
individual or global control of multiple units in a
daisy chain configuration.

Connect the LAN connector for individual
control and monitoring of multiple projectors
over LAN.

20

A

B

D

C

E

E

REGOLAZIONI IMMAGINE

Ruotare gli anelli FOCUS (A) e ZOOM (B)
intorno all'obiettivo del proiettore per ottenere
un'immagine correttamente dimensionata e
con adeguata messa a fuoco. Se la funzione di
zoom non consente di ottenere il
dimensionamento dell'immagine desiderato,
spostare l'unità posizionandola a distanza
maggiore o minore rispetto allo schermo di
proiezione, quindi ripetere l'operazione di
messa a fuoco.

Per regolare l'altezza dell'immagine proiettata
sullo schermo, far scattare in posizione il
piedino frontale ( C) premendo il pulsante di
sbloccaggio (D), quindi regolare l'angolazione
in posizione adeguata. Quando l'immagine
viene spostata verso l'alto, appare il cosiddetto
effetto "keystone" o effetto "trapezio", come
una distorsione ottica dell'immagine. Per
correggere questo effetto, l'utente può
utilizzare il comando KEYSTONE sul tastierino
o il telecomando.

Per allineare l'immagine rispetto ai lati dello
schermo, ruotare i piedini posteriori (E).

AJUSTE DE IMAGEN

Gire los anillos de ENFOQUE (A) y ZOOM (B)
de la lente del proyector para conseguir una
imagen bien enfocada y con el tamaño
adecuado. Si no se consigue el tamaño de
imagen deseado con el zoom, aleje o acerque
el aparato a la pantalla de proyección y vuelva
a enfocar.

Para ajustar la imagen proyectada a la altura
deseada sobre la pantalla, saque la pata
delantera (C) presionando el botón de
desenganche (D) y ajuste el ángulo hasta lograr
la posición correcta. Cuando la imagen se
mueve hacia arriba, la llamada distorsión
trapezoidal (keystone) aparece como una
distorsión óptica de la imagen. Se puede
compensar dicha distorsión con el control de
corrección trapezoidal KEYSTONE del teclado
o del mando a distancia.

Para conseguir una imagen plana, ponga las
patas traseras (E) en la posición correcta.

MISE AU POINT DE L’IMAGE

Tourner les bagues FOCUS (A) et ZOOM (B) de
l'objectif pour obtenir une image de taille et de
netteté optimales. Si le zoom ne permet pas
d'obtenir la taille d'image désirée, rapprocher
ou éloigner le projecteur de l'écran et refaire la
mise au point (focus).

Pour régler l'image projetée à la hauteur voulue
sur l'écran, sortir le pied avant (C) en appuyant
sur le bouton d'éjection (D) et régler l'angle sur
la position voulue. Une fois l'image à la hauteur
voulue, l'effet dénommé de " trapèze " s'affiche
sous forme de distorsion optique de l'image.
Vous pouvez compenser cet effet à l'aide de la
commande de correction KEYSTONE sur le
clavier ou sur la télécommande.

Pour aligner la hauteur de l'image par rapport à
l'écran, ajuster les pieds arrières (E) du
projecteur.

IMAGE ADJUSTMENTS

Turn the FOCUS (A) and ZOOM (B) rings on the
projection lens to get a correctly sized and
focused image. If the desired image size is not
achieved by zooming, relocate the unit nearer
or farther away from the projection screen and
refocus.

To adjust the projected image to the desired
height on the screen, eject the front foot (C) by
pressing the release button (D), and adjust the
angle to the right position. When the image is
shifted up, the so-called 'keystone' effect
appears as an optical distortion of the image.
You may compensate this effect by the
KEYSTONE correction control on the keypad
or remote control.

To get an image level with the screen, turn the
rear feet (E) to the right position.

BILDEINSTELLUNGEN

Drehen sie die Ringe FOCUS (A) und ZOOM (B)
an der Projektionslinse, um das Bild auf die
richtige Größe und Schärfe einzustellen. Wenn
sich durch Zoomen nicht die gewünschte
Bildgröße erreichen lässt, stellen Sie das Gerät
näher oder weiter von bzw. an die
Projektionsfläche und fokussieren sie erneut.

Mit Hilfe des vorderen Fußes (C) die
gewünschte Höhe des projizierten Bildes auf
der Wand einstellen. Dazu die Freigabetaste (D)
drücken und den gewünschten Winkel
einstellen. Wenn das Bild mit dem
sogenannten "Keystone"-Effekt verschoben ist,
wird das Bild mit einer optischen Verzerrung
angezeigt. Diesen Effekt kann man mit der
Korrektursteuerung KEYSTONE auf dem
Tastenfeld bzw. der Fernbedienung
ausgleichen.

Um die Bildhöhe am Bildschirm auszurichten,
drehen Sie den hinteren Fuß (E) auf die richtige
Position.

english

deutsch

francais

español

norsk

L

BILDEINNSTILLINGER

Vri på ringene for fokusering (A) og zoom (B)
på projeksjonslinsen for å få et bilde med
riktig størrelse og fokusering. Hvis det ikke er
mulig å komme frem til ønsket bildestørrelse
ved å zoome, flytter du enheten nærmere eller
lengre fra projeksjons-skjermen, og fokuserer
på nytt.

Juster høyden på bildet ved å vippe
prosjektoren i passende posisjon. Trykk på
fotutløseren (D) slik at frontfoten (C) kommer i
riktig høyde. Når bildet heves på denne
måten, vil bildet fortegnes i en kileform, eller
såkalt 'keystone' form. Denne fortegningen
kan korrigeres med KEYSTONE
korreksjonsknappene på tastaturet eller
fjernkontrollen.

For å plassere et bilde jevnt med skjermen,
vrir du de bakre føttene (E) til riktig stilling.

italiano

21

95.2 mm

76.4 mm

62.4 mm

42 mm

Hole specifications:
Max hole depth: 8mm
Screw: M4

38,2 mm

50 cm/20”

30 cm/12”

MONTAGGIO A SOFFITTO

Il proiettore può essere montato a soffitto
utilizzando una staffa di montaggio
verificata/catalogata con approvazione UL,
con una capacità minima di 12 kg.

Il montaggio a soffitto richiede l'utilizzo di viti
M4 di 8mm.

Per garantire una ventilazione appropriata, la
distanza minima dal soffitto/parete posteriore
deve essere di: 30/ 50 cm.

MONTAJE EN EL TECHO

El proyector puede montarse en el techo con
una fijación de montaje homologada,
catalogada y probada por UL, con capacidad
para resistir como mínimo 12 kg (26 lb.).

Use tornillos M4 de 8 mm de largo para el
montaje en el techo.

Una correcta ventilación requiere una distancia
mínima al techo y a la pared posterior de
30/50 cm (12/20 pulg.).

MONTAGE AU PLAFOND

Le projecteur peut être monté à l'aide d'une
fixation plafond testée / conforme aux normes
UL, avec résistance de charge de 12 kg/ 26
livres minimum.

Pour un montage au plafond, vous devez
utiliser des vis M4 de 8 mm.

Pour une ventilation efficace, la distance
minimum au plafond / autre paroi doit être au
minimum de: 30/ 50 cm, 12/ 20 pouces.

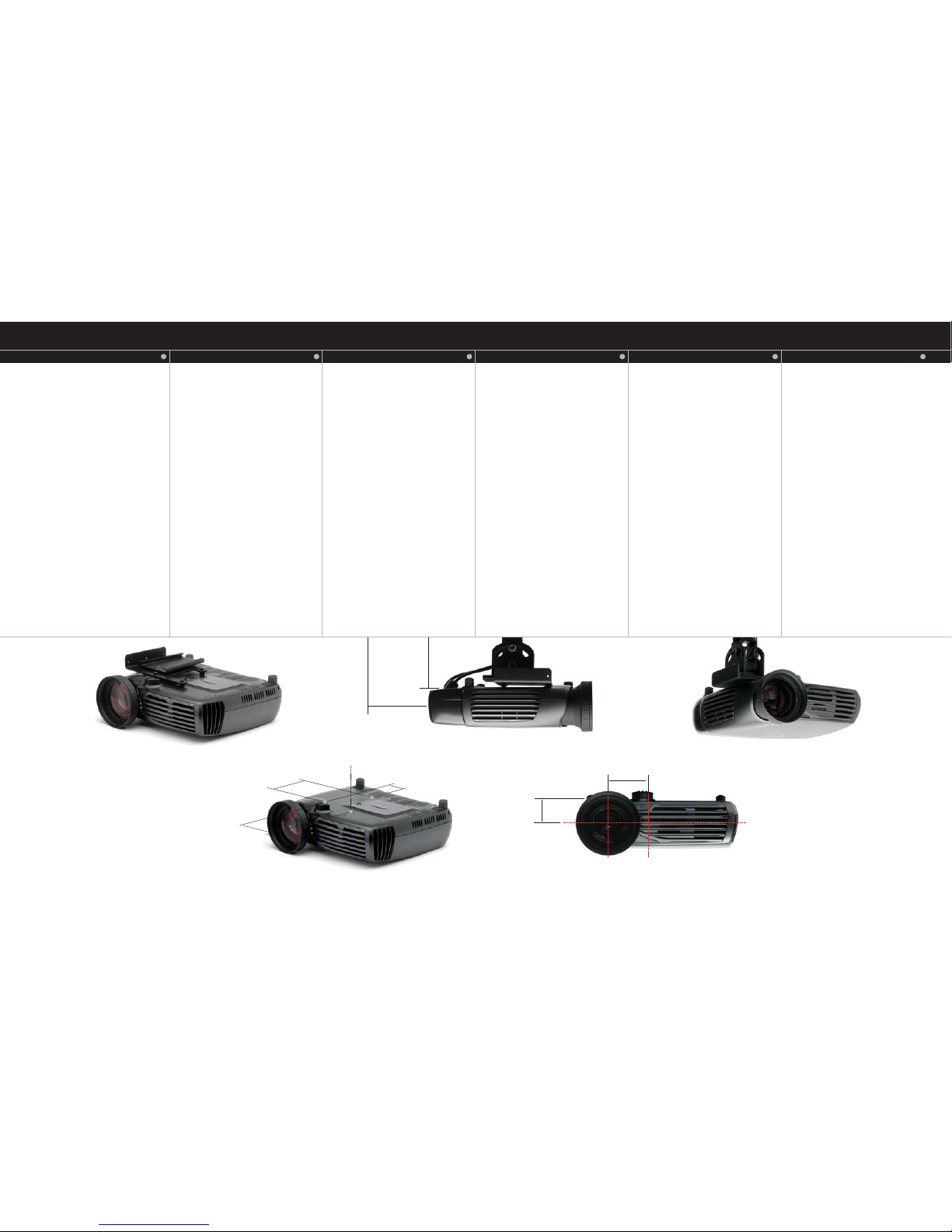

CEILING MOUNT

The projector can be ceiling mounted using an
approved UL tested/ listed ceiling mount
fixture, with capacity of minimum 12 kg/ 26
lbs.

For ceiling mount use 8 mm long M4 screws.

For proper ventilation the minimum distance
from ceiling/ rear wall should be: 30/ 50 cm,
12/ 20 inch.

DECKENMONTAGE

Der Projektor kann mit Hilfe einer
entsprechend UL- getesteten bzw. ­zugelassenen Deckenbefestigung mit einer
Tragefähigkeit von mindestens 12 kg (26 lbs.)
an der Decke befestigt werden.

Für die Deckenmontage müssen 8 mm lange
M4-Schrauben verwendet werden.

Für eine ausreichende Lüftung muss der
Mindestabstand von der Decke bzw. der
Hinterwand 30 bzw. 50 cm (12/ 20 Zoll)
betragen.

english

deutsch

francais

español

norsk

M

TAKMONTERING

Projektoren kan monteres i taket ved hjelp av
en godkjent og UL-testet/listeført
festemekanisme for takmontasje som har en
kapasitet på minimum 12 kg/ 26 lbs.

Benytt M4 skruer for montasje i projektorens
chassis. Skruene må ikke stikke lenger enn 8
mm inn i kabinettet.

For å sikre tilstrekkelig ventilasjon må
minimums avstanden fra taket/bakveggen
være: 30/ 50 cm, 12/ 20 inch.

italiano

22

A

B

D

C

COPERCHIO PER
MONTAGGIO A SOFFITTO

Il coperchio cavi ausiliario può essere
montato sul proiettore per nascondere i
cavi di interfaccia e il cavo di alimentazione
quando l'unità viene montata a soffitto.

Prima di montare il coperchio cavi sul
proiettore, collegare tutti i cavi e fissarli in
sede.

A Allentare i piedini di regolazione

posteriori svitandoli.

B Allineare i ganci verticali sul coperchio

rispetto alla disposizione delle guide sulla
parte posteriore del proiettore.

C Far scattare il coperchio in posizione, in

modo che le guide inferiori aggancino i
piedini posteriori.

D Avvitare bene i piedini posteriori per

fissare in sede il coperchio cavi.

CUBIERTA

Cuando se monte el aparato en el techo,
puede ponerse la cubierta de cables
auxiliares en el proyector para ocultar los
cables de interfaz y el cable de
alimentación.

Conecte todos los cables y fíjelos en su
posición antes de colocar la cubierta del
cable al proyector.

A Afloje los pies traseros ajustables

destornillándolos.

B Alinee los ganchos verticales de la

cubierta con las guías de la parte trasera
del proyector.

C Enganche la cubierta en su sitio, con las

guías inferiores pinzando los pies
traseros.

D Apriete los pies traseros para fijar la

cubierta del cable en su sitio.

COUVERTURE

Le cache câbles auxiliaire peut être monté
sur le projecteur pour dissimuler les câbles
des interfaces et le cordon d'alimentation
quand l'appareil est fixé au plafond.

Connecter et visser tous les câbles avant
de fixer le cache câbles sur le projecteur

A Dévisser partiellement les pieds

ajustables arrières.

B Aligner les crochets verticaux sur le

cache dans les ouvertures à l'arrière du
projecteur.

C Positionner le cache correctement, les

pieds arrières arrimés dans les deux
ouvertures.

D Serrer les pieds arrières pour bien fixer

le cache cables.

CEILING MOUNT COVER

The auxiliary cable cover can be mounted
on the projector to conceal the interface
cables and power cord when the unit is
ceiling mounted.

Connect all cables and fix them in place
before the cable cover is attached to the
projector.

A Loosen the rear adjustable feet by

unscrewing them.

B Align the vertical hooks on the cover

with the guides on the rear of the
projector.

C Snap cover in place, with the lower

guides clamping the rear feet.

D Tighten rear feet to fix cable cover in

place.

DECKENMONTAGE - ABDECKUNG

Die Nebenkabelabdeckung kann auf dem
Projektor angebracht werden, um die
Schnittstellen- und Stromkabel zu
verdecken, wenn das Gerät an der Decke
montiert ist.

Schließen Sie alle Kabel an und befestigen
Sie an ihrer jeweiligen Stelle, bevor Sie die
Kabelabdeckung am Projektor anbringen.

A Lösen Sie die hinteren verstellbaren

Füße, indem Sie sie losschrauben.

B Richten Sie die vertikalen Haken an der

Abdeckung an den hinteren Schienen am
Projektor aus.

C Lassen Sie die Abdeckung einrasten, so

dass die unteren Schienen die hinteren
Füße des Projektors umfassen.

D Schrauben Sie die hinteren Füße fest,

um die Kabelabdeckung fest zu
platzieren.

english

deutsch

francais

español

norsk

N

KABELDEKSEL

Kabeldekselet kan monteres bak på
projektoren for å dekke til kablene i
forbindelse med takmontasje.

Koble til alle kablene og sett dem på plass
før dekselet settes på projektoren.

A Løsne de just

érbare føttene bak på

projektoren

.

B Rett inn de vertikale krokene på

dekselet i forhold til styreskinnene bak
på projektoren.

C Klikk dekselet på plass slik at de nedre

krokene klemmer fast de bakre
føttene.

D Skru til de bakre føttene for å holde

dekselet på plass.

italiano

23

UTILIZZO DEL PROIETTORE

Una volta eseguita l'installazione, accendere
tutte le apparecchiature in uso.

Per accendere il proiettore, spingere con
decisione il pulsante POWER (ACCENSIONE)
sul tastierino o sul telecomando. Si illumina
l'indicatore STATUS (STATO) che quando viene
accesa l'unità passa da giallo a verde.

Se l'indicatore di STATO è giallo lampeggiante,
attendere che si stabilizzi sul giallo fisso.

Quando è collegata una sola sorgente, essa
viene rilevata automaticamente dal proiettore.
Se sono collegate più sorgenti, il proiettore
cerca quella attiva successiva, secondo
l'elenco che segue, a condizione che SOURCE
SCAN sia impostato su ON nel menu
secondario SET UP (vedere descrizione del
sistema di menu):

- VGA 1

- VGA 2

- DVI-D

- Component

- S-Video

- Composite Video

Selezionare le sorgenti premendo il pulsante
SOURCE (SORGENTE) sul tastierino o sul
telecomando. Verranno visualizzate solo le
sorgenti attive.

Se non è attiva alcuna sorgente, saranno
visualizzati sulla schermata dei messaggi di
ricerca.

Quando non si attiva alcuna sorgente per
molto tempo, il proiettore passa in modalità
standby se la funzione DPMS (risparmio
energetico) è impostata su ON nel menu
secondario SET UP (IMPOSTAZIONE). La spia
STATUS passa da verde a giallo lampeggiante
e poi a giallo. Il proiettore viene riacceso se
viene (ri)attivata almeno una sorgente. La
funzione di spegnimento può essere
disabilitata tramite menu. Vedere DPMS nel
menu secondario SET UP.

Per spegnere il proiettore, spingere con
decisione il pulsante POWER sul tastierino o
sul telecomando per due volte (per confermare
che si desidera effettivamente spegnere
l'unità). La spia STATUS passa da verde a giallo
lampeggiante e poi a giallo quando il proiettore
viene spento.

L'unità non può essere riaccesa se la spia
STATUS è giallo lampeggiante; attendere che la
spia si stabilizzi sul giallo fisso.

UTILIZACIÓN DEL PROYECTOR

Una vez instalado, apague todo el equipo.

Para encender el proyector, pulse con firmeza
el botón POWER del teclado o del mando a
distancia. El indicador de estado STATUS
pasará de amarillo a verde cuando se encienda
el aparato.

Si el indicador STATUS está amarillo
intermitente. Espere a que se quede en
amarillo fijo.

Cuando sólo hay conectada una fuente, el
proyector detectará automáticamente dicha
fuente. Si hay más fuentes conectadas, el
proyector buscará la siguiente fuente activa de
acuerdo con la siguiente lista, siempre que
SOURCE SCAN del submenú
CONFIGURACIÓN esté en ON (véase la
descripción del sistema de menús):

- VGA 1

- VGA 2

- DVI-D

- Component

- S-Video

- Composite Video

Seleccione las fuentes pulsando los botones
SOURCE del teclado o el mando a distancia.
Sólo se mostrarán las fuentes que estén
activas.

Si no hay ninguna fuente activa, en la pantalla
aparecerá que está buscando mensajes.

Si no hay ninguna fuente activa durante mucho
tiempo, el proyector entrará en modo de
espera si en el submenú CONFIGURACIÓN se
ha puesto DPMS (ahorro de energía) en ON. El
indicador STATUS pasará de verde a amarillo
intermitente y luego a amarillo. Se volverá a
encender el proyector si se (re)activa al menos
una fuente. La función de apagado puede
desactivarse en el menú. Véase DPMS en el
submenú CONFIGURACIÓN.

Para apagar el proyector, pulse firmemente dos
veces el botón POWER del teclado o del
mando a distancia (para confirmar que
realmente desea apagar el aparato). El
indicador STATUS pasará de verde a amarillo
intermitente y luego a amarillo al apagarse.

No se puede encender el aparato cuando el
indicador STATUS está amarillo intermitente.
Espere a que se quede en amarillo fijo.

UTILISATION DU PROJECTEUR

Après l'installation, allumez tous les appareils.

Pour allumer le projecteur, appuyez fermement
sur le bouton POWER du clavier ou de la
télécommande. Le voyant STATUS passera de
jaune à vert une fois l'appareil allumé.

Si le voyant est jaune clignotant, attendez qu'il
cesse de clignoter.

Quand une seule source est connectée, le
projecteur la détecte automatiquement. Si
plusieurs sources sont connectées, le
projecteur recherche la source active suivante
conformément à la liste ci-dessous, si toutefois
BALAYAGE SOURCES, dans le sous-menu
INSTALLATION est réglé sur ON (voir
description du système de menus).

- VGA 1

- VGA 2

- DVI-D

- Component

- S-Video

- Composite Video

Sélectionner la source parmi celles disponibles
en enfonçant le bouton SOURCE sur le clavier
ou la télécommande. Seules les sources
actives seront affichées.

Si aucune source n'est active, les messages de
recherche s'afficheront à l'écran.

Si aucune source n'est active pendant un long
laps de temps, le projecteur passera sur le
mode Standby si le DPMS (économie
d'énergie) est réglé sur ON dans le sous-menu
INSTALLATION. Le voyant STATUS passera du
vert au jaune clignotant, puis restera jaune. Le
projecteur se rallumera quand au moins une
source sera (ré)activée. La fonction d'arrêt peut
être désactivée dans le menu. Voir DPMS dans
le sous-menu INSTALLATION.

Pour éteindre le projecteur, appuyez
fermement deux fois (pour confirmer que vous
voulez arrêter l'appareil) sur le bouton POWER
du clavier ou de la télécommande. Le voyant
STATUS passera de vert à jaune clignotant,
puis au jaune fixe une fois l'appareil éteint.

Vous ne pouvez pas allumer l'appareil quand le
voyant STATUS clignote en jaune. Attendez
que le voyant jaune cesse de clignoter.

USING THE PROJECTOR

After setting-up, switch on all equipment.

To switch the projector on, firmly press the
POWER button on the keypad or the remote
control. The STATUS indicator will turn from
yellow to green when the unit is switched on.

If the STATUS indicator is flashing yellow,
please wait until it turns permanent yellow.

When only one source is connected, the
projector will auto-detect that source. If more
sources are connected, the projector will
search for the next active source according to
the following list, provided that SOURCE
SCAN is set to ON in the SET UP sub menu
(see description of menu system):

- VGA 1

- VGA 2

- DVI-D

- Component

- S-Video

- Composite Video

Select between the sources by pressing the
SOURCE buttons on the keypad or the remote
control. Only sources that are active will be
displayed.

If no source is active, searching messages will
appear on the screen.

If no source is active for a long time, the
projector will go in standby mode if DPMS
(power save) is set to ON in the SET UP sub
menu. The STATUS indicator will turn from
green to flashing yellow, then yellow. The
projector will be switched back on if at least
one source is (re)activated. The power-down
function can be disabled in the menu. See
DPMS in the SET UP sub menu.

To switch the projector off, firmly press the
POWER button on the keypad or the remote
control twice (to confirm that you really want to
switch off the unit). The STATUS indicator will
turn from green to flashing yellow, then yellow
when switched off.

You may not switch the unit on while the
STATUS indicator is flashing yellow. Please
wait until the indicator is permanent yellow.

BENUTZUNG DES PROJEKTORS

Sobald der Aufbau beendet ist, schalten Sie
alle Geräte ein.

Zum Einschalten des Projektors drücken Sie
fest auf die POWER-Taste auf dem Tastenfeld
oder der Fernbedienung. Sobald das Gerät
eingeschaltet ist, schaltet die STATUS-Anzeige
von gelb auf grün um.

Sollte die STATUS-Anzeige gelb blinken,
müssen Sie warten, bis sie als gelbes
Dauerlicht leuchtet.

Wenn nur eine Quelle angeschlossen ist,
erkennt der Projektor diese automatisch. Sind
mehrere Quellen angeschlossen, sucht der
Projektor die folgende aktive Quelle nach der
nachstehenden Liste, vorausgesetzt die Option
SOURCES SCAN ist im Untermenü
EINSTELLUNGEN auf ON gestellt (siehe die
Beschreibung des Menüsystems):

- VGA 1

- VGA 2

- DVI-D

- Component

- S-Video

- Composite Video

Wählen Sie die entsprechende Quelle mit Hilfe
der Taste SOURCE auf dem Tastenfeld bzw.
der Fernbedienung. Es werden nur aktive
Quellen angezeigt.

Ist keine Quelle aktiv, erscheint auf dem
Bildschirm die Suchmeldung.

Ist über eine längere Zeit keine Quelle aktiv,
geht der Projektor in den Standby-Modus über,
wenn DPMS (Stromsparfunktion) im
Untermenü EINSTELLUNGEN auf ON gesetzt
ist. Die STATUS-Anzeige wechselt von grün auf
gelb blinkend und anschließend auf gelb. Der
Projektor wird wieder angeschaltet, sobald
mindestens eine Quelle (re) aktiviert wird. Die
Stromsparfunktion kann im Menü deaktiviert
werden. Siehe DMPS im Untermenü
EINSTELLUNGEN.

Zum Ausschalten des Projektors zweimal fest
auf die Taste POWER auf dem Tastenfeld bzw.
der Fernbedienung drücken (zur Bestätigung,
dass Sie das Gerät wirklich ausschalten
möchten). Die STATUS-Anzeige wechselt von
grün auf gelb blinkend und dann auf gelb,
wenn das Gerät ausgeschaltet ist.

Das Gerät kann nicht angeschaltet werden,
wenn die STATUS-Anzeige gelb blinkt. Bitte
warten, bis ein gelbes Dauerlicht erscheint.

english

deutsch

francais

español

norsk

O

BRUK AV PROJEKTOREN

Skru på enhetene etter at de er koblet
sammen.

Skru på projektoren ved å trykke bestemt på
POWER knappen. STATUS indikatoren skifter
fra gult til grønt når den skrus på.

Hvis STATUS indikatoren blinker gult må du
vente til den skifter til fast gult lys.

Dersom kun en kilde er tilkoblet, vil denne
kilden automatisk velges. Hvis flere kilder er
tilkoblet, vil projektoren søke seg fram til den
første aktive kilden i følge nedenstående liste,
forutsatt at SOURCE SCAN er på i SET UP
undermenyen (se beskrivelsen av
menysystemet):

- VGA 1

- VGA 2

- DVI-D

- Component

- S-Video

- Composite Video

Velg mellom kildene (inngangene) ved å
trykke på SOURCE knappene på tastaturet
eller fjernkontrollen. Kun aktive kilder vises.

Meldinger kommer opp på skjermen for de
kilder som ikke er tilkoblet.

Hvis det ikke er aktive kilder tilkoblet over
lengre tid, vil projektoren gå i hvilemodus
dersom strømsparingsfunksjonen (DPMS) er
satt på i SET UP undermenyen. STATUS
indikatoren skifter da fra grønt til blinkende
gult, deretter fast gult. Projektoren skrus på
igjen når minst en kilde (re)aktiviseres.
Strømsparerfunksjonen (DPMS) kan skrus av
i SET UP undermenyen.

Skru av projektoren ved å trykke bestemt på
POWER knappen på tastaturet eller
fjernkontrollen to ganger (for å bekrefte at du
virkelig vil skru av). STATUS indikatoren vill
skifte fra grønt til blinkende gult, deretter
permanent gult når enheten går i hvilemodus.

Enheten kan ikke umiddelbart skrus på igjen
så lenge STATUS indikatoren blinker gult.
Vennligst vent til indikatoren er permanent
gult før du skrur på igjen.

italiano

24


dynamic

advanced

setup

utilities

control

MENY SYSTEM

Menysystemet gir tilgang til en
mengde bilde og systeminnstillinger.
Menysystemet er strukturert gjennom
en toppmeny og flere undermenyer.
Undermenyenes innhold kan variere
avhengig av hvilken kilde som vises.
Enkelte funksjoner er ikke tilgjengelige
for enkelte kilder.

Når du går inn i menysystemet,
kommer du inn på samme plass som
du gikk ut forrige gang.

Trykk på MENU knappen og naviger
med piltastene på tastaturet, eller
med kula eller piltastene på
fjernkontrollen.

TOPP MENY

bilde

Grunnleggende bildeinnstillinger

dynamisk

For ytterligere styring av bildet

avansert

Avanserte bildeinnstillinger

oppsett

Generelle projektorinnstillinger

verktøy

Systeminnstillinger og informasjon

styring

Konfigurering av RS232 og LAN

SISTEMA DE MENUS

Mediante el sistema de menús se
accede a multitud de controles del
sistema y de imágenes. Este sistema
se organiza en un menú principal o
menú principal y varios submenús,
los cuales pueden variar dependiendo
de la fuente que se detecte en ese
momento. Algunas funciones no
están disponibles con determinadas
fuentes.

Al acceder al sistema de menús, lo
hará en la misma posición que la
última vez que salió del mismo.

Pulse la tecla MENU y navegue con la
ayuda de las teclas de dirección del
teclado o del mando a distancia o
con la bola de seguimiento de éste.

MENÚ PRINCIPAL

imagen

Controles básicos de imagen

dinámico

Permite un control adicional sobre la
imagen proyectada.

avanzado

Controles avanzados de imagen

arreglo

Controles generales del proyector

utilidades

Controles de sistema e información

control

Configuraciones RS232 y LAN

SYSTÈME DE MENUS

Le système de menus donne accès à
une multitude de commandes de
l'image et du système. Le système de
menus est composé d'un menu
principal divisé en sous-menus. Les
sous-menus peuvent changer en
fonction de la source effectivement
sélectionnée. Certaines fonctions ne
sont pas disponibles avec certaines
sources.

Quand vous entrez dans le système
de menus, vous entrez sur la position
par laquelle vous êtes sorti la dernière
fois que vous avez utilisé le système
de menus.

Enfoncez la touche MENU et
naviguez à l'aide des touches
fléchées du clavier, du trackball ou
encore des touches fléchées de la
télécommande.

MENU PRINCIPAL


principales commandes de l'image

dynamique

Commandes supplémentaires de
l'image projetée.

é

laboré

commandes avancées de l'image

installation

commandes essentielles du projecteur

outils

commandes du système et
information

contrôle

Configurations RS232 et LAN

DAS MENÜSYSTEM

Das Menüsystem gewährt Ihnen
Zugriff auf zahlreiche Steuerungs­möglichkeiten für Bild und System.
Das Menüsystem ist um ein
Hauptmenü und mehrere Untermenüs
strukturiert. Die Untermenüs können je
nach der gegenwärtig gewählten
Quelle unterschiedlich sein. Einige
Funktionen stehen nur bei bestimmen
Quellen zur Verfügung.

Sobald Sie in das Menüsystem
gelangen, kommen Sie an die Stelle,
an der Sie das Menüsystem zuletzt
verlassen haben.

Drücken Sie auf die Taste MENU und
bewegen Sie sich mit den Pfeiltasten
auf dem Tastenfeld oder dem
Trackball bzw. den Pfeiltasten auf der
Fernbedienung

HAUPTMENÜ


Grundlegende Bildsteuerungen controls

dynamisch

Ermöglicht eine zusätzliche Steuerung
des projizierten Bildes.

fein-sync

Erweiterte Bildsteuerungen

einstell

Allgemeine Projektorsteuerungen

werkzeuge

Systemsteuerungen und Informationen

Steuerung

RS232- und LAN-Konfiguration

MENU SYSTEM

The menu system gives access to a
multitude of image and system
controls. The menu system is
structured through a top menu and
several sub menus. The sub menus
may vary depending on the actual
source selected. Some functions are
not available with some sources.

When accessing the menu system,
you will enter at the position you left
last time you were using the menu
system.

Press the MENU key and navigate
using the arrow keys on the keypad or
the trackball or the arrow keys on the
remote control

TOP MENU


Basic picture controls

dynamic

Allows additional control over the
projected image.

advanced

Advanced picture controls

set up

General projector controls

utilities

System controls and information

control

RS232 and LAN configurations

english

deutsch

francais

español

norsk

P

SISTEMA DI MENU

Il sistema di menu consente di
accedere ad una serie di comandi
dell'immagine e del sistema. Il
sistema di menu consiste in un menu
principale e diversi menu secondari. I
menu secondari possono variare a
seconda della sorgente attualmente
selezionata. Non tutte le funzioni sono
disponibili con tutte le sorgenti.

Quando si accede al sistema dei
menu, viene visualizzata la posizione
lasciata uscendo dal sistema menu
l'ultima volta.

Premere MENU e spostarsi
utilizzando i tasti freccia sul tastierino,
il trackball o i tasti freccia sul
telecomando.

MENU PRINCIPALE

immagine

Comandi base per l'immagine

dinamico

Consente un controllo supplementare
sull'immagine proiettata.

avanzato

Comandi immagine avanzati

impost

..

Comandi generali del proiettore

utilità

Comandi e informazioni sul sistema

controllo

Configurazioni RS232 e LAN

italiano

25

S-VIDEO/COMPOSITE VIDEO

VGA

DVI

YPbPr (progressive)

MENY SYSTEM

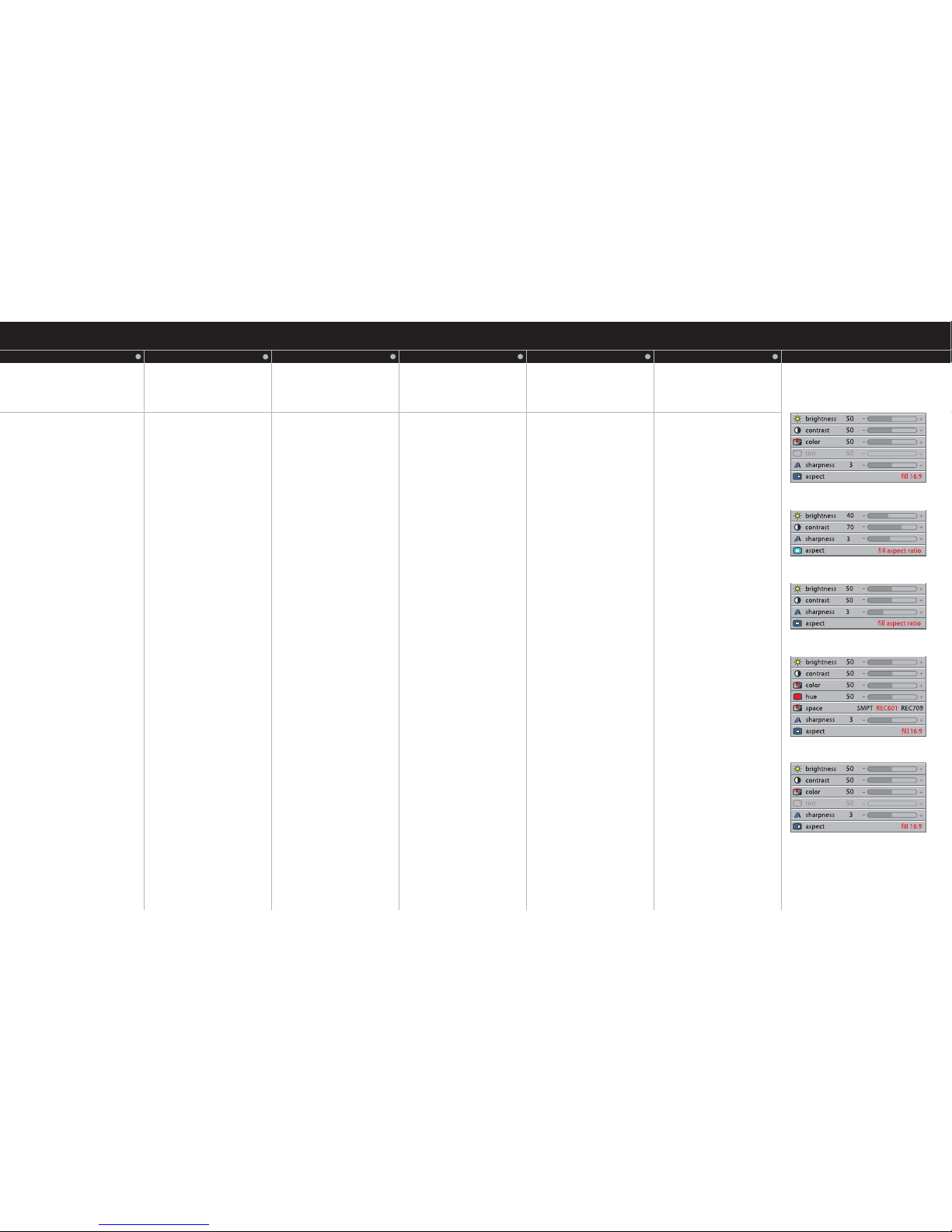

BILDE UNDERMENY

lysstyrke

Justerer lysstyrken i bildet. En høy verdi
gir et lyst og blast bilde, mens en lav
innstilling gir et mørkt bilde.

kontrast

Styrer kontrasten i bildet. En høy verdi gir
et hardt bilde med store forskjeller, mens
en lav verdi vil gi et bløtt bilde med små
forskjeller.

farge

Justerer fargemetningen. En høy verdi gir
sterkere farger, men en lavere verdi gir
blekere farger.

fargetone

Justerer fargestikket som kan
forekomme i forbindelse med NTSC
(amerikanske) videosignaler. En høy verdi
gir et rødlig skjær, mens en lav verdi gir
mere grønnlige farger.

fargetone

Styrer fargestikket for enkelte videokilder.

skarphet

Styrer skarpheten i bildet. En høy verdi
gir et skarpere bilde med mindre
filtrering. Et skarpt bilde vil vise mer støy
i video, avhengig av kvaliteten på
kildematerialet. En lavere verdi gir et
mykere bilde der støyen er redusert.

skalering

Velger bildeformat. Bildet kan vises i
forskjellige formater, avhengig av hvilket
format som er valgt i kildematerialet.

system

Definerer overføringsfunksjonen
(matrisen) som benyttes for
komponentvideo slik at bildet vises riktig.

SISTEMA DE MENUS

SUBMENÚ IMAGEN

luminancia

Ajusta el brillo de la imagen. Con un valor
más alto el brillo aumentará, mientras
que con uno más bajo el brillo de la
imagen disminuirá.

contraste

Controla el contraste de la imagen. Con
un valor más alto se conseguirá una
imagen "más fuerte" con mayor
diferencia entre tonalidades, mientras
que un valor más bajo producirá una
imagen "más suave" con menos
diferencia entre tonalidades.

color

Regula la saturación de color. Un valor
alto dará colores más fuertes y uno más
bajo colores más pálidos.

tinta

Regula los matices de color de NTSC.
Sólo es aplicable al estándar de vídeo
(estadounidense) NTSC. Un valor más
alto producirá una combinación de
colores más rojiza, mientras que un valor
más bajo hará los colores más verdosos.

tinta

Controla el tono de los colores

nitidez

Controla la nitidez de la imagen. Un valor
más alto producirá una imagen más
intensa, con menos filtrado. En
aplicaciones de vídeo, esto puede hacer
que la imagen proyectada haga más
ruido. Un valor más bajo suavizará la
imagen, pareciendo más borrosa, y
disminuirá el ruido en conjunto.

escalación

Selecciona el formato de imagen. Una
imagen se puede ver en diversas
relaciones de anchura/altura. Esta función
se usa cuando se visualizan formatos de
fuentes que difieren del formato de
visualización natural del proyector.

espacio

Define la matriz de conversión utilizada
para vídeo componente para que la
imagen se vea con las características
adecuadas.

SYSTÈME DE MENUS

SOUS-MENU IMAGE

luminosité

règle la luminosité de l'image. Un
paramètre plus élevé augmentera la
luminosité de l'image, un paramètre
plus faible la diminuera.

contraste

commande le contraste de l'image. Un
paramètre plus élevé rend une image
plus 'dure' avec de plus grandes
différentes de tonalités, tandis qu'un
paramètre plus faible donnera une image
plus 'douce' avec des différences de
tonalités moins prononcées.

couleurs

règle la saturation des couleurs. Un
paramètre plus élevé donnera des
couleurs plus vives, un paramètre moins
élevé donnera des couleurs plus pâles.

teinte

règle la teinte des couleurs NTSC.
Applicable seulement à la norme vidéo
américaine NTSC. Un paramètre plus
élevé rend les teintes conventionnelles
plus rougeâtres, tandis qu'un paramètre
plus bas leur apporte plus de vert.

teinte

commande la tonalité des couleurs.

netteté

commande la netteté de l'image. Un
paramètre plus élevé donne une image
plus brute avec moins de filtrage. Dans
les applications vidéos, ceci peut se
traduire par plus de bruit dans l'image
projetée. Un réglage plus bas adoucira
l'image, qui sera plus diffuse, et réduira
le bruit d'ensemble.

échelle

sélectionne le format de l'image.
L'image peut être affichée selon divers
rapports d'aspects. Cette fonction est
utilisée pour l'affichage de formats de
sources différents du format d'affichage
d'origine du projecteur.

système

définit la matrice de conversion utilisée
pour la vidéo en composantes pour que
l'image soit affichée avec les
caractéristiques correctes.

DAS MENÜSYSTEM

DAS UNTERMENÜ BILD

helligkeit

Stellt die Helligkeit des Bildes ein. Eine
höhere Einstellung erhöht die Helligkeit,
eine niedrigere Einstellung verringert die
Helligkeit des Bildes.

kontrast

Steuert den Kontrast des Bildes. Eine
höhere Einstellung führt zu einem
"härteren" Bild mit größeren Unter­schieden zwischen den Formen,
während eine niedrige Einstellung ein
"weicheres" Bild mit geringeren Unter­schieden zwischen den Formen erstellt.

farbe

Stellt die Farbsättigung ein. Eine höhere
Einstellung führt zu einer stärkeren
Färbung, während eine niedrigere
Einstellung zu blasseren Farben führt.

farbton

Stellt den NTSC-Farbton ein. Trifft nur
auf den (amerikanischen) NTSC­Videostandard zu. Eine höhere
Einstellung will erzeugt eine rötlichere
Darstellung, während eine niedrigere
Einstellung die Farben eher grünlich
wirken lässt.

farbton

Steuert den Farbton

schärfe

Steuert die Bildschärfe. Eine höhere
Einstellung will erzeugt ein härteres Bild
mit weniger Filter. Bei Video­anwendungen können somit stärkere
Störungen im projizierten Bild entstehen.
Eine niedrigere Einstellung macht das
Bild weicher, so dass es mehr verwischt
aussieht und die allgemeinen Störungen
verringert werden.

skalierung

Wählt das Bildformat. Ein Bild kann mit
verschiedenen Darstellungsverhältnissen
dargestellt werden. Diese Funktion wird
verwendet, wenn das Format einer
angezeigten Quelle anders ist, als das ur­sprüngliche Anzeigeformat des Projektors.

system

Definiert die Konvertierungsmatrix für
Komponentenvideo, damit das Bild mit
den korrekten Merkmalen dargestellt
wird.

MENU SYSTEM

PICTURE SUB MENU

brightness

Adjusts the image brightness. A higher
setting will increase the brightness, a
lower setting will decrease the
brightness of the image.

contrast

Controls the contrast of the image. A
higher setting will yield a 'harder' image
with larger difference between shades,
while a low setting will produce a 'softer'
image with less difference between
shades.

color

Adjusts the color saturation. A higher
setting will produce stronger coloring,
while a lower setting will yield paler
colors.

tint

Adjusts the NTSC color tint. Applicable
to NTSC (American) video standard
only. A higher setting will yield a more
reddish color scheme, while a lower
setting will turn colors more greenish.

hue

Controls the color hue

sharpness

Controls the image sharpness. A higher
setting will yield a harder image, with
less filtering. In video applications, this
may produce more noise in the
projected image. A lower setting will
soften the image, looking more smeared
out, and reducing the overall noise.

aspect

Selects image format. An image may be
displayed in various aspect ratios. This
function is used when displaying source
formats that differ from the projectors
native display format.

space

Defines the color standard used for
component video so that the image is
displayed with the proper
characteristics.

english

deutsch

francais

español

norsk

SISTEMA DI MENU

MENU SECONDARIO IMMAGINE

luminosità

Regola la luminosità dell'immagine.
L'impostazione di un valore più elevato
aumenta la luminosità, l'impostazione di
un valore inferiore diminuisce la luminosità.

contrasto

Regola il contrasto dell'immagine. L'im­postazione di un valore più elevato
produce un'immagine "più dura", in cui
le tonalità sono nettamente differenziate,
mentre l'impostazione di un valore
inferiore produce un'immagine "più
morbida", con differenze di tonalità minori.

colore

Regola la saturazione del colore.
L'impostazione di un valore più elevato
produce colori accesi, l'impostazione di un
valore più basso produce colori più pallidi.

tinta

Regola il tono di colore NTSC.
Applicabile solo allo standard video
NTSC (americano). L'impostazione di un
valore più elevato produce una gamma
di colori che vanno nel rosso, l'impost­azione di un valore più basso produce
una gamma di colori che vanno nel verde.

tinta

Regola la tinta del colore.

nitidezza

Regola la nitidezza dell'immagine.
L'impostazione di un valore più elevato
produce un'immagine più dura, con
minore filtraggio. Nelle applicazioni
video, ciò potrebbe causare maggiore
disturbo nelle immagini proiettate.
L'impostazione di un valore più basso
produce un'immagine più morbida e più
sgranata, con una riduzione complessiva
dei disturbi.

formato

Seleziona il formato immagine. Un'im­magine può essere visualizzata con
diversi rapporti di aspetto. Questa
funzione è utilizzata quando il formato
delle sorgenti visualizzate è diverso dal
formato di visualizzazione originale del
proiettore.

spazio

Definisce la matrice di conversione
utilizzata per video componente in modo
che l'immagine sia visualizzata con le
caratteristiche appropriate.

italiano

YPbPr (interlaced)

26

white boost

gamma

eco mode

lamp power

estimated remaining

on off

1999 : 44

FOR ALL

MENY SYSTEM

DYNAMISK UNDERMENY

hvitnivå

Øker hvitnivået for bedre kontrast

gamma

Kildematerialet er tilpasset ulike
karakteristikker avhengig av anvendelse
og kildemateriale, video, data etc. Prøv
forkjellige gamma innstillinger for å finne
den som passer best.

eco modus

reduserer lampestyrken for maksimal
levetid og redusert strømforbruk

lampestyrke

justerer lampestyrken for lettere å
tilpasse lysstyrken når flere enheter
anvendes sammen

antatt gjenværende

Antatt gjenværende levetid på lampen
avhenger av lampestyrken. Høyere
styrke gir kortere levetid og omvendt.

SISTEMA DE MENUS

SUBMENÚ DINÁMICO

aumento del blanco

Aumenta el nivel del blanco de la
imagen para un mayor contraste

gamma

La imagen fuente se adapta a las
características típicas de determinadas
aplicaciones. Esto permite la mejor
visualización de imágenes posible,
dependiendo de si la fuente es vídeo,
computadora, etc.

modo eco

Reduce la potencia de la lámpara para
obtener su máxima vida útil y un menor
consumo de energía

potencia de la lámpara

Permite una potencia de lámpara
ajustable continuamente para facilitar la
calibración de las configuraciones de
múltiples pantallas.

Duración estimada restante

La vida útil estimada restante de la
lámpara depende de la potencia de la
lámpara. Una mayor potencia
proporciona una vida útil más corta y
viceversa.

SYSTÈME DE MENUS

SOUS-MENU DYNAMIQUE

Niveau de blanc

Augmente le niveau de blanc de l'image
pour un contraste plus accentué.

gamma

l'image source est adaptée aux
caractéristiques habituelles de certaines
applications. Ceci permet un affichage
optimisé des images, selon que l'origine
de la source est une vidéo, un
ordinateur, etc..

Mode éco

Réduction de la puissance de la lampe
pour en allonger la durée et
consommation réduite d'énergie.

Puissance lampe

Puissance de lampe continuellement
réglable pour un calibrage plus facile
dans les installations multi-écran.

Durée restante estimée

La durée de vie restante estimée de la
lampe dépend de son réglage de
puissance. Une plus forte puissance
réduit sa durée de vie et vice-versa.

DAS MENÜSYSTEM

DAS UNTERMENÜ DYNAMISCH

Weiß-Boost

Erhöht den Weißabgleich des Bildes,
um einen verbesserten Kontrast zu
erzielen

gamma

Das Bild der Quelle wird für die
typischen Merkmale von bestimmten
Anwendungen angepasst. Damit wird
eine optimale Darstellung der Bilder
ermöglicht, und zwar je nachdem, ob
die Quelle ein Video, Rechner usw. ist.

Öko-Modus

Reduzierte Lampenstärke für eine
maximale Lebensdauer der Lampe und
weniger Stromverbrauch

Lampenstärke

Stufenlos verstellbare Lampenstärke für
eine einfachere Kalibrierung von
Installationen mit mehreren
Leinwänden.

Geschätzte verbleibende Dauer

Die geschätzte, verbleibende Lebens­dauer der Lampe ist von der Einstellung
der Lampenstärke abhängig. Eine
höhere Lampenstärke führt zu einer
kürzeren Lebenszeit und umgekehrt.

MENU SYSTEM

DYNAMIC SUB MENU

white boost

Increases the white level of the image for
enhanced contrast

gamma

The source image is adapted to
characteristics typical to certain
applications. This enables an optimized
display of images, depending on
whether the source is video, computer
etc.

eco mode

Reducing lamp power for maximum
lamp life and reduced power
consumption

lamp power

Allows for continuously adjustable lamp
power for easier calibration of multiple­screen set-ups.

estimated remaining

The estimated remaining lamp lifetime,
depends on the lamp power setting.
Higher power yields less lifetime and
vice versa

english

deutsch

francais

español

norsk

SISTEMA DI MENU

MENU SECONDARIO DINAMICO

bianchi accentuati

Aumenta il livello di bianco dell­'immagine, per ottimizzare il contrasto

gamma

L'immagine della sorgente viene
adattata alle caratteristiche tipiche di
applicazioni specifiche. Ciò consente di
ottimizzare la visualizzazione delle
immagini, a seconda che la sorgente sia
video, computer e così via.

modalità eco

Riduce la potenza della lampada per
prolungarne al massimo la durata e
ridurre il consumo energetico

potenza lampada

Consente di regolare costantemente la
potenza della lampada, per agevolare la
calibrazione delle configurazioni su più
schermi.

tempo residuo stimato

Il tempo residuo stimato per la lampada
varia in base alla potenza su cui è stata
impostata la lampada: una potenza
maggiore accorcia la vita di servizio della
lampada e viceversa.

italiano

27

H position 50

V position 50

color temp 6500 7300 9300 custom

custom color

video format auto NTSC PAL SECAM

video type DVD VCR

H position 50

V position 50

Phase 4

frequency 1688

color temp 6500 7300 9300 custom

custom color

custom brightness press

custom contrast press

color temp 6500 7300 9300 custom

custom color

custom brightness press

custom contrast press

S-VIDEO/COMPOSITE VIDEO

VGA

DVI

H position 50

V position 50

Phase 4

frequency 864

color temp 6500 7300 9300 custom

custom color

YPbPr (progressive)

MENY SYSTEM

AVANSERT UNDERMENY

h posisjon

Flytter bildet sideveis.

v posisjon

Flytter bildet høydeveis.

fase

Benyttes for å sikre et stabilt VGA bilde.
Et ustabilt (slengete) bilde kan oppstå
med enkelte VGA kilder. Førsøk også
AUTO funksjonen, som vil søke et mest
mulig stabilt bilde.

frekvens

Juster bildebredden (kun VGA). En feil
innstilling gir for bredt eller for smalt
bilde, samtidig som ustabile vertikale
bånd kan observeres. Prøv AUTO som
vil søke å finne korrekt bildebredde, eller
juster frekvensen manuelt til bildet har
korrekt bredde og de vertikale ustabile
stripene forsvinner.

fargetemp.

Styrer fargetemperaturen i bildet. Et
videosignal skal ha en annen
fargetemperatur en et databilde. En høy
verdi gir et kaldere bilde (blålig), mens en
lav verdi gir et varmere bilde (gulere).

definer farge

Gir mulighet for kundetilpasset
fargetemperatur, slik at du selv kan velge
passende verdier.

video format

Velg mellom manuell eller automatisk
innstilling av TV system.

video type

Velg mellom DVD og VCR. DVD
innstillingen er mest brukt og gir et
veldefinert bilde.

definer lysstyrke

For individuell innstilling av rød, grønn og
blå lysstyrke.

definer kontrast

For individuell innstilling av rød, grønn og
blå kontrast.

SISTEMA DE MENUS

SUBMENÚ AVANZADO

posición h

Cambia la imagen horizontalmente.

posición v

Cambia la imagen verticalmente.

fase

Para conseguir una imagen estable. Con
determinadas fuentes VGA puede
aparecer una imagen inestable. Para
lograr el mejor resultado posible, puede
pulsar el botón AUTO del teclado o del
mando a distancia.

frecuencia

Para ajustar la anchura de la imagen. Una
configuración incorrecta puede hacer
que aparezcan rayas verticales inestables
en la imagen y es posible que no se vean
partes de la imagen en la pantalla. Pulse
el botón AUTO para buscar un valor
correcto o ajuste manualmente la
frecuencia hasta que las rayas verticales
desaparezcan.

tteemmppeerraattuurraa
Modifica la temperatura de color. Una
señal de vídeo requiere una temperatura
de color diferente que una imagen de
computadora. Un valor más alto produce
una imagen más fría, mientras que un
valor más bajo da una imagen más
cálida.

definir color

Define la temperatura de color
personalizada. Le permite adaptar la
temperatura de color a sus necesidades
según la aplicación que usted tenga.

formato de vídeo

Para seleccionar entre detección manual
o automática de TV estándar.

tipo de vídeo

Para seleccionar entre tipos de vídeo:
DVD y VCR. La configuración para DVD
es la utilizada normalmente y produce
imágenes de vídeo bien definidas.

brillo a medida

Permite el control individual por el usuario
del brillo rojo, verde y azul.

contraste a medida

Permite el control individual por el usuario
del contraste rojo, verde y azul.

SYSTÈME DE MENU

SOUS-MENU ÉLABORÉ

position h

Déplace l'image horizontalement.

position v

Déplace l'image verticalement.

phase

Permet de régler la stabilité de l'image.
Avec certaines sources VGA, l'image
peut "sauter". Vous pouvez également
enfoncer le bouton AUTO du clavier ou
de la télécommande pour optimiser.

fréquence

Pour régler la largeur de l'image. Un
réglage incorrect peut produire des
bandes verticales instables sur l'image,
et il est possible que certaines parties de
l'image ne s'affichent pas à l'écran.
Appuyer sur le bouton AUTO pour
trouver le réglage correct ou bien régler la
fréquence manuellement jusqu'à ce que
les bandes verticales disparaissent.

tempér.

Modifie la température des couleurs. Un
signal de vidéo requiert une température
de couleurs différente de celle d'une
image d'ordinateur. Un paramètre plus
élevé offre une image plus froide, tandis
qu'un paramètre plus bas donne des
images plus chaudes.

choix de couleur

Définit la température personnalisée des
couleurs. Vous permet de régler la
température des couleurs à votre goût
pour votre application spécifique.

format vidéo

Permet de choisir la détection manuelle
ou automatique du standard TV.

type vidéo

Permet de choisir entre deux types de
vidéo: DVD et VCR. Le paramètre DVD
est normalement utilisé et rend des
images de vidéo bien définies.

Luminosité personnalisée

Permet à l'utilisateur de régler
individuellement la luminosité du rouge,
du vert et du bleu.

Contraste personnalisé

Permet à l'utilisateur de régler
individuellement le contraste du rouge,
du vert et du bleu.

DAS MENÜSYSTEM

DAS UNTERMENÜ FEIN-SYNC.

h position

Verschiebt das Bild seitlich.

v position

Verschiebt das Bild nach oben bzw. unten.

phase

Einstellung, um ein stabiles Bild zu
erzeugen. Bei bestimmten VGA-Quellen
kann ein zitterndes Bild entstehen. Sie
können auch den Knopf AUTO auf dem
Tastenfeld bzw. der Fernbedienung
betätigen, um die Darstellung zu
optimieren.

frequenz

Einstellung der Bildbreite. Eine falsche
Einstellung kann zu vertikalen unstabilen
Streifen im Bild führen, und dazu, dass
Teile des Bildes nicht auf dem Bildschirm
erscheinen. Drücken Sie auf AUTO, um
eine korrekte Einstellung zu finden oder
stellen Sie die Frequenz manuell ein, bis
die vertikalen Streifen verschwinden.

farbtemp.
Verändert die Farbwärme. Ein Video­signal benötigt eine andere Farb­temperatur als ein Computerbild. Eine
höhere Einstellung führt zu einem
"kälteren" Bild, während eine niedrigere
Einstellung zu einem "wärmeren" Bild
führt.

farbeinst.

Definiert die Farbwärme. Hier können Sie
Ihre individuelle Farbwärme für Ihre
konkrete Anwendung einstellen.

videoformat

Wählt entweder die manuelle oder aut­omatische Erkennung des TV-Standards.

videotyp

Wählt den entsprechenden Videotyp;
DVD und VCR. Die Einstellung DVD wird
normalerweise verwendet und erzeugt
Videobilder mit guter Definition.

Kundenspezifische Helligkeits-Einstellung

Erlaubt dem Benutzer die individuelle
Einstellung der Helligkeit der Farben rot,
grün und blau.

Kundenspezifische Kontrast-Einstellung

Erlaubt dem Benutzer die individuelle
Einstellung des Kontrastes der Farben rot,
grün und blau.

MENU ADJUSTMENT

ADVANCED SUB MENU

h position

Shifts the image sideways.

v position

Shifts the image up and down.

phase

Adjust for stable image. A jittery image
may appear with certain VGA sources.
You may also press the AUTO button on
the keypad or remote control to
optimize.

frequency

Adjust image width. An incorrect setting
may produce vertical, unstable bands in
the image, and parts of the image may
not be displayed on screen. Push the
AUTO button to find a correct setting, or
manually adjust the frequency until the
vertical bands disappear.

color temp

Changes the color temperature. A video
signal demands a different color
temperature than a computer image. A
higher setting yields a colder (bluer)
image, while a lower setting produces a
warmer (more yellow) image.

custom color

Defines custom color temperature. Lets
you define your own customized color
temperature for your specific application.

video format

Select between manual or auto
detection of TV standard.

video type

Select between video types; DVD and
VCR. The DVD setting is normally used
and will yield well defined video images.

custom brightness

Allows for individual user control of red,
green and blue brightness.

custom contrast

Allows for individual user control of red,
green and blue contrast.

english

deutsch

francais

español

norsk

SISTEMA DI MENU

MENU SECONDARIO AVANZATO

posizione O

Sposta l'immagine lateralmente.

posizione V

Sposta l'immagine verticalmente.

fase

Regolare per ottenere un'immagine
stabile. Con alcune sorgenti VGA
l'immagine visualizzata può apparire
distorta. Per ottimizzare l'immagine,
premere il pulsante AUTO sul tastierino o
sul telecomando.

frequenza

Regolare la larghezza dell'immagine.
Un'imposta-zione non corretta potrebbe
produrre bande verticali e instabili
nell'immagine e parti dell'immagine
potrebbero non essere visualizzate sullo
schermo. Premere il pulsante AUTO per
trovare l'impostazione corretta, o regolare
manualmente la frequenza fino a quando
le bande verticali non scompaiano.

temp col.

Modifica la temperatura del colore. Un
segnale video richiede una temperatura
diversa da quella necessaria per
un'immagine da computer. L'imposta­zione di un valore più elevato produce
un'immagine più fredda, mentre
l'impostazione di un valore più basso
produce un'immagine più calda.

colore pers

Definisce la temperatura personalizzata
del colore. Consente di definire una
temperatura del colore personalizzata,
per un'applicazione specifica.

standard

Selezionare il rilevamento manuale o
automatico dello standard TV.

tipo video

Selezionare il tipo di video, DVD o VCR.
Generalmente viene utilizzata L'imposta­zione DVD, che produce immagini video
ben definite.

personalizza luminosità

Consente all'utente di regolare
individualmente la luminosità di blu,
verde e rosso.

personalizza contrasto

Consente all'utente di regolare
individualmente il contrasto di blu, verde
e rosso.

italiano

H position 50

V position 50

color temp 6500 7300 9300 custom

custom color

video format auto NTSC PAL SECAM

video type DVD VCR

YPbPr (interlaced)

28

keystone V 0

keystone H 0

DPMS on off

source scan on off

orientation desktop front

OSD

language

RGB Video off

FOR ALL

MENY SYSTEM

OPPSETT UNDERMENY

keystone V

Justerer vertikal 'keystone' korrigering
som kompenserer for den geometriske
fortegningen som oppstår når bildet
vises høyere opp på veggen.

keystone H

Justerer horisontal 'keystone'
korrigering for å kompensere for den
optiske fortegningen som følger av at
bildet projiseres i vinkel fra siden.

DPMS

Aktiviserer og deaktiviserer
strømsparingsfunksjonen DPMS
(Display Power Management Signalling).
Når DPMS er på, vil projektoren skru
seg av etter noe tid dersom ingen kilder
er tilkoblet eller aktive. Projektoren vil
skru seg på igjen dersom kilden igjen blir
aktiv.

kildesøk

Skrur kildesøk av eller på. Når kildesøk
er på, vil projektoren søke til neste aktive
kilde dersom nåværende kilde kobles fra
eller skrus av. Er kildesøk skrudd av, vil
projektoren stå på valgt kilde, selv om
den fjernes eller skrus av.

orientation

Velg mellom rettvendt front, rettvendt
bakfra, opp-ned front eller opp-ned
bakfra for å passe til den aktuelle
installasjonen.

OSD

Velger hvor i bildet skjermvisningen
plasseres

språk

Velg mellom tilgjengelige menyspråk.

RGB video

Velger RGB video på komponent
inngangen. Krever kompositt-synk på
C-video inngangen.

SISTEMA DE MENUS

SUBMENÚ ARREGLO

corrección V

Para ajustar la corrección trapezoidal
vertical. Compensa la distorsión
geométrica de la imagen proyectada
que se produce al inclinar el proyector
para que apunte hacia un sitio más alto
en la pared.

corrección H

Para ajustar la corrección trapezoidal
horizontal. Compensa la distorsión
geométrica de la imagen proyectada
que se produce al proyectar la imagen
hacia un lado de la pantalla.

DPMS

Activa/desactiva la DPMS (Señalización
para la gestión de la energía de
visualización). Cuando la DPMS está
activada, el proyector se apagará
después de desconectar o apagar la
fuente de señales. El proyector se
volverá a encender cuando se reactive
la fuente de señales.

escanear fuente

Activa o desactiva la búsqueda de
fuentes. Si esta función está activada, el
proyector buscará otra fuente en caso
de que la fuente en uso esté
desconectada o apagada. Si la función
de búsqueda de fuentes está
desactivada, el proyector seguirá con la
entrada de fuente seleccionada aunque
la fuente esté apagada o desconectada.

orientación

Para seleccionar entre modo en parte
delantera o trasera de sobremesa o
parte delantera o trasera de techo. La
imagen basculará o se invertirá según el
caso.

OSD

Para seleccionar donde quiere la
visualización en pantalla

idioma

Para elegir el idioma

vídeo RGB

Selecciona el vídeo RGB en la entrada
del vídeo componente (YPbPr).
Requiere una señal de sincronización
compuesta conectada a la entrada de
vídeo compuesta.

SYSTÈME DE MENUS

SOUS-MENU INSTALLATION

keystone V

règle la correction du trapèze (keystone)
à la verticale. Compense la distorsion
géométrique de l'image projetée, qui
provient de la projection en angle latéral
sur l'écran.

keystone H

Règle la correction du trapèze à
l'horizontale. Compense la distorsion
géométrique de l'image projetée, qui
provient de la projection en angle latéral
sur l'écran.

DPMS

Active/désactive le DPMS (Display
Power Management Signalling). Quand
le DPMS est activé, le projecteur s'éteint
suite à l'arrêt ou à la déconnexion de la
source du signal. Le projecteur se
rallumera quand la source du signal sera
remise en marche.

recherche source

Active/ désactive le balayage des
sources. Avec le balayage de sources
activé, le projecteur cherche une autre
source si la source actuelle est
déconnectée ou éteinte. Avec le
balayage désactivé, le projecteur reste
sur l'entrée de la source sélectionnée
même si celle-ci est éteinte ou
déconnectée.

orientation

Sélectionne les modes bureau avant,
bureau arrière, plafond avant et plafond
arrière. L'image sera dirigée et
renversée selon le mode choisi.

OSD

Détermine l'emplacement de l'affichage
du menu.

langue

Permet de choisir la langue voulue.

Vidéo RVB

Sélectionne vidéo RVB de l'entrée vidéo
composantes (YpbPr). La synchro
composite doit être connectée à l'entrée
vidéo composite.

DAS MENÜSYSTEM

UNTERMENÜ EINSTELL.

keystone V

Stellt die vertikale Keystone-Korrektur
ein. Gleicht die geometrischen
Verzerrungen des projizierten Bildes
aus, die auf Grund der Neigung des
Projektors im Verhältnis zu einer
höheren Wandposition entstehen.

keystone H

Stellt die horizontale Keystone-Korrektur
ein. Gleicht die geometrischen
Verzerrungen des projizierten Bildes aus,
die auf Grund der Neigung des
Projektors im Verhältnis zu einer
schrägen Wandposition entstehen.

DPMS

Aktiviert/deaktiviert die Funktion DPMS
(Display Power Management Signalling /
Signalausgabe für den Strom­sparmodus der Anzeige). Ist DPMS
aktiviert, wird der Projektor nach
Abschalten oder Unterbrechung der
Verbindung der Signalquelle ausge­schaltet. Wird die Signalquelle wieder
aktiviert, schaltet der Projektor erneut ein.

signal prüfen

Hier wird die Funktion Sources scan an­bzw. ausgeschaltet. Wenn Sources scan
aktiviert ist, sucht der Projektor nach
anderen Quellen, wenn die gegenwärtige
Quelle abgetrennt oder ausgeschaltet
wird. Ist die Funktion Sources scan
ausgeschaltet, verbleibt der Projektor am
gewählten Quelleneingang, selbst, wenn
die Quelle ausgeschaltet oder ihr Kabel
herausgezogen wird.

orientierung

Wählt zwischen Desktop vorne, Desktop
hinten, Deckenmontage vorne und
Deckenmontage hinten. Das Bild wird
entsprechend von oben nach unten bzw.
seitlich umgedreht.

OSD

Hier wird gewählt, wo das On Screen
Display angezeigt werden soll

sprache

Hier wird die Sprache gewählt

RGB-Video

Wählt im Anschluss für Komponenten­video RGB-Video (YPbPr). Kombinierte
Sync. am Anschluss für kombiniertes
Video erforderlich.

MENU SYSTEM

SET UP SUB MENU

keystone V

Adjust vertical keystone correction.
Compensates for the geometrical
distortion of the projected image
resulting from tilting the projector to
shoot higher up on the wall.

keystone H

Adjust horizontal keystone correction.
Compensates for the geometrical
distortion of the projected image
resulting from shooting the image at an
angle sideways on the screen.

DPMS

Activate/deactivate DPMS (Display
Power Management Signalling). When
DPMS is on, the projector will switch off
following the powering off or
disconnection of the signal source.
The projector will switch back on when
the signal source is reactivated.

source scan

Switches source scan on and off. With
source scan on, the projector will
search for another source if the current
source is disconnected or switched off.
With source scan off, the projector will
remain at the selected source input
even if the source is switched off or
disconnected.

orientation

Select between desktop front, desktop
rear, ceiling front and ceiling rear mode.
The image will be flipped and reversed
accordingly.

OSD

Select where to have the On Screen
Display

language

Select between languages

RGB video

Selects RGB video on the component
video input (YPbPr). Requires
composite sync connected to the
composite video input.

english

deutsch

francais

español

norsk

SISTEMA DI MENU

MENU SECONDARIO IMPOST.

trapezio V

Correggere l'effetto trapezio
verticalmente. Compensa la distorsione
geometrica dell'immagine proiettata
risultante dall'inclinazione dell'unità per
proiettare l'immagine più in alto sulla
parete.

trapezio H

Correggere l'effetto trapezio
orizzontalmente. Compensa la
distorsione geometrica dell'immagine
proiettata risultante dalla proiezione
dell'immagine in un angolo lateralmente
sullo schermo.

DPMS

Attivare/disattivare il sistema DPMS
(Display Power Management Signalling).
Quando il sistema DPMS è attivo, il
proiettore si spegne a seguito dello
spegnimento o dello scollegamento della
sorgente del segnale. Il proiettore si
riaccende quando viene riattivata la
sorgente del segnale.

ricerca sorgente

Attiva e disattiva la scansione della
sorgente. Quando la scansione della
sorgente è attiva, se la sorgente attuale è
spenta o scollegata, il proiettore avvia la
ricerca per un'altra sorgente. Quando la
scansione della sorgente è disattiva, il
proiettore rimane sincronizzato
sull'ingresso della sorgente selezionata,
anche se tale sorgente è spenta o
scollegata.

orientamento

Selezionare una delle modalità: frontale
desktop, posteriore desktop, frontale
soffitto, posteriore soffitto. L'immagine
sarà spostata e orientata a seconda
della modalità scelta.

OSD

Selezionare il punto in cui visualizzare il
feedback On Screen Display.

lingua

Selezionare una lingua.

RGB video

Seleziona RGB video sull'ingresso video
componente (YPbPr). È necessario che
la sincronizzazione composita sia
connessa all'ingresso video composito.

italiano

29

system information press

OSD on off

OSD timeout 50 seconds

OSD background opaque translucent

reset press

lamp reset press

service menu press

test image hide show

FOR ALL

source: s-video brightness: 50

format: 576p PAL contrast: 47

mode 69 color: 40

software: 0034-01.06 sharpness: 3

lamp remaining: 1999:44 gamma: film 1

black level: 0 color temp: 6500K

White boost: 0

MAC: 00-00-00-00-00-00

IP address: 0.0.0.0

subnet: 0.0.0.0

gateway: 0.0.0.0

TCP port: 0

UDP port: 0

SYSTEM INFORMATION

MENY SYSTEM

VERKTØY UNDERMENY

information

Viser status på kilde og projektor.

OSD

Skrur skjermvisning (On Screen Display)
på eller av.

OSD tid

Definerer hvor lenge skjermvisningen
skal være på etter bruk, før den
forsvinner.

OSD bakgrunn

Velg mellom gjennomsiktig og ikke
gjennomsiktig bakgrunn.

fabrikkinnstillinger

Nullstiller projektoren til grunninn­stillingene fra fabrikken.

nullstill lampe

Nullstiller lampetelleren etter lampe­skifte. Må kun benyttes ved lampe­bytte.

service menu

Kun for service personer. Krever en
spesiell kode for å komme inn. Ikke
tilgjengelig for brukeren.

test bilde

viser et fast testbilde for å lette oppsett
og innstillinger.

SISTEMA DE MENU

SUBMENÚ UTILIDADES

información

Muestra información sobre el estado del
proyector y de la fuente

OSD

Activa la visualización en pantalla
(display) o la desactiva (hide) durante la
búsqueda de fuentes.

tiempo de OSD

Determina cuanto tiempo se va a
mostrar la visualización en pantalla
antes de que desaparezca después de
haber pulsado una tecla por última vez.

fondo de OSD

Para seleccionar el modo de fondo,
transparente u opaco.

reajustos de fábrica

Restablece los valores básicos del
proyector. Todos los parámetros
disponibles en los diversos menús
recuperan sus valores de fábrica.

reajustar lámpara

Pone a cero el contador de la lámpara
después de cambiarla. No ponga a cero
el contador de la lámpara a menos que
se haya sustituido la lámpara por otra
nueva.

service menu

Sólo para el personal de servicio. Se
necesita un código de servicio especial
para acceder a los controles de
calibración interna y a la información de
estado. El usuario no puede acceder a
esta opción.

imagen de prueba

Aplica una imagen de prueba fija para
fines de configuración

SYSTÈME DE MENUS

SOUS-MENU OUTILS

information

Affiche de l'information concernant la
source et l'état du projecteur.

OSD

Active /désactive (affiché ou non affiché)
l'affichage du menu à l'écran pendant le
balayage des sources.

décompte OSD

Définit pendant combien de temps le
menu est affiché à l'écran avant de
disparaître après avoir réalisé la dernière
action à l'aide d'une touche.

OSD background

Sélectionne le mode d'affichage: sur
fond transparent ou sur fond opaque.

valeurs d'usine

Les paramètres du projecteur
reviennent aux paramètres de base.
Tous les paramètres disponibles dans
les divers menus sont réinitialisés sur les
valeurs d'usine.

remise à zéro de la lampe

Remet le compteur de la lampe à zéro
après l'avoir changée. Ne pas remettre
le compteur à zéro à moins d'avoir
remplacé la lampe par une lampe neuve
d'origine.

service menu

Uniquement pour les techniciens. Un
code spécial de service est nécessaire
pour accéder aux commandes de
calibrage et à l'information d'état
interne. N'est pas accessible à
l'utilisateur.

Image test

Applique une image fixe pour tester
l'installation.

DAS MENÜSYSTEM

UNTERMENÜ WERKZEUGE

information

Zeigt die Informationen zur Quelle und
dem Projektorstatus an

OSD

Schaltet das On Screen Display an
(Bildschirm) bzw. aus (verborgen)
während Sources scan läuft.

OSD unterbrechung

Bestimmt, wie lange das OSD nach der
letzten Aktion angezeigt werden soll,
bevor es vom Bildschirm ausgeblendet
wird.

OSD hintergrund

Wählt den Hintergrundmodus als
transparent oder undurchsichtig.

fabr. einstellungen

Stellt die ursprünglichen Einstellungen
des Projektors wieder her. Alle in den
verschiedenen Menüs verfügbaren
Parameter werden auf die
Werkseinstellungen zurückgesetzt.

nullstellung lampe

Die Lampe wird nach einem Lampen­wechsel zurückgesetzt. Der Lampen­zähler darf nicht zurückgesetzt werden,
wenn die Lampe nicht gegen eine neue
Originallampe ausgetauscht wurde.

service menu

Nur für Wartungspersonal. Es ist ein
besonderer Wartungscode erforderlich,
um auf die interne Kalibrierungs­steuerung und Statusinformationen
zugreifen zu können. Steht dem
Benutzer nicht zur Verfügung.

Testbild

Verwendung eines festen Testbildes zu
Einstellungszwecken

MENU SYSTEM

UTILITIES SUB MENU

information

Displays information about the source
and projector status

OSD

Turn the On Screen Display on (display)
or off (hide) during source scan.

OSD timeout

Defines how long OSD is displayed
after last key action before it disappears
from the screen.

OSD background

Select background mode, whether
transparent or opaque.

reset

Resets the projector to its basic
settings. All parameters available in the
various menus are reset to their factory
values.

lamp reset

Reset lamp after lamp change. Do not
reset lamp counter unless the lamp has
been replaced with an original new
lamp.

service menu

For service personnel only. A special
service code is needed to access
internal calibration controls and status
information. Not accessible to the user.

test image

Applies a fixed test image for set-up
purposes

english

deutsch

francais

español

norsk

SISTEMA DI MENU

MENU SECONDARIO DELLE UTILITÀ

informazioni

Visualizza le informazioni sullo stato
della sorgente e del proiettore.

OSD

Attivare (visualizzare) o disattivare
(nascondere) la funzione On Screen
Display.

OSD timeout

Definisce il tempo di permanenza
dell'OSD sullo schermo, dopo l'ultima
azione con tasti.

OSD trasparenza

Selezionare la modalità di sfondo,
trasparente o opaca.

azzeramento

Ripristina le impostazioni originali del
proiettore. Tutti i parametri disponibili nei
vari menu vengono riportati ai valori di
fabbrica.

azzeram. lampada

Ripristinare la lampada dopo averla
sostituita. Non ripristinare il contatore
della lampada a meno che la lampada
non sia stata sostituita con una lampada
originale.

service menu

Riservato al personale tecnico di
assistenza. Per accedere ai comandi di
calibrazione interna e alle informazioni
sullo stato è necessario un codice di
assistenza speciale. Non accessibile
all'utente.

immagine di prova

Applica un'immagine di prova fissa a
scopo di impostazione

italiano

30

mode RS232

RS232 Address auto fixed

RS232 Fixed 1

baudrate 19200

232

232

232

FOR ALL

MENY SYSTEM

STYRING UNDERMENY

modus

Velger RS232, RIMI (intern) eller LAN
styringsmodus. Projektoren kan styres
av kun en modus av gangen.

RS232 addresse

Benyttes når flere enheter kobles i kjede.
Velg enten automatisk eller fast adresse.
Disse kan ikke kombineres. Den
automatiske addressen tilordnes i den
rekkefølge enhetene er koblet i kjeden.
Den faste addressen er en absolutt­adresse. Kun unike faste addresser er
tillatt.

RS232 fast adresse

Velg en unik fast adresse innenfor tillatt
område

Baudrate

Velg mellom 4800, 9600 og 19200. En
lav baudrate (datahastighet) kan være
nødvendig i installasjoner med lange
ledninger.

SISTEMA DE MENUS

SUBMENÚ DE CONTROL

Modo

Selecciona entre los modos de control
RS232, RIMI (interno) y LAN. El
proyector puede controlarse solamente
por uno de los modos cada vez.

Dirección RS232

Para usarla cuando se encadenan en
tipo margarita varias unidades.
Seleccione una dirección auto o fija.
Sólo se permite una esquema de
dirección por cadena tipo margarita. La
dirección auto se asigna según la
posición relativa en la cadena tipo
margarita. La dirección fija es una
dirección absoluta. Sólo se permiten
direcciones fijas únicas.

RS232 fija

Selecciona una dirección fija única
dentro de la gama disponible.

velocidad de transmisión

Selecciona una velocidad de
transmisión entre 4800, 9600 y 19200.
Puede requerirse una velocidad menor
en instalaciones con largos recorridos
de cable.

SYSTÈME DE MENUS

SOUS-MENU DE COMMANDES

Mode

Sélectionne les modes de commandes
RS232, RIMI (interne) et LAN. Le
projecteur ne peut être contrôlé que par
l'un de ces modes à la fois.

Adresse RS232

Pour plusieurs appareils en série.
Sélectionnez Adresse automatique ou
Fixe. Un seul ensemble d'adresses est
possible par série. L'adresse
automatique est attribuée suivant la
position relative dans la série. L'adresse
fixe est une adresse absolue. Une seule
adresse fixe est possible.

RS232 fixe

Sélectionnez une seule adresse fixe
parmi les possibilités.

Débit en bauds

Sélectionne un débit de 4800, 9600 ou

19200. Un débit plus faible peut être
nécessaire dans des installations ayant
de longs câbles.

DAS MENÜSYSTEM

UNTERMENÜ STEUERUNG

Modus

Wählt zwischen den Steuermodi
RS232, RIMI (intern) und LAN. Der
Projektor kann nur über jeweils einen
Modus gesteuert werden.

RS232-Adresse

Für die Reihenschaltung zahlreicher
Einheiten. Wählen Sie zwischen
automatischer oder fester Adresse. Pro
Reihenschaltung ist nur ein Schema
zulässig. Die automatische Adresse wird
je nach der entsprechenden Position in
der Reihenschaltung zugeteilt. Die feste
Adresse ist eine absolute Adresse. Es
sind nur einmalige feste Adressen
zulässig.

RS232 fest

Wählen Sie aus dem verfügbaren
Spektrum eine einmalige feste Adresse.

Baudrate

Wählt zwischen den Baudraten 4800,
9600 und 19200. Bei Installationen mit
langen Kabelverbindungen kann eine
niedrigere Baudrate erforderlich sein.

MENU SYSTEM

CONTROL SUB MENU

Mode

Selects between RS232, RIMI (internal)
and LAN control modes. The projector
can be controlled by only one of the
modes at a time.

RS232 address

For use when daisy-chaining several
units. Select auto or fixed address. Only
one address scheme is allowed per
daisy-chain. The auto address is
allocated following the relative position
in the daisy-chain. The fixed address is
an absolute address. Only unique fixed
addresses are allowed.

RS232 fixed

Select a unique fixed address in the
range available.

baudrate

Selects between baudrates 4800, 9600
and 19200. A lower baudrate may be
required in installations with long cable
runs.

english

deutsch

francais

español

norsk

SISTEMA DI MENU

MENU SECONDARIO CONTROLLO

Mode (Modalità)

Consente di selezionare tra le modalità di
controllo LAN, RIMI (interna) e RS232. Il
proiettore può essere controllato da una
sola modalità per volta.

RS232 address (Indirizzo RS232)

Da utilizzarsi quando si collegano a
catena più unità. Selezionare l'indirizzo
automatico o fisso. È consentito un solo
schema di indirizzi per collegamento a
catena. L'indirizzo automatico viene
assegnato in base alla posizione relativa
nel collegamento a catena. L'indirizzo
fisso è un indirizzo assoluto. Sono
consentiti solo degli indirizzi fissi univoci.

RS232 fisso

Selezionare un indirizzo fisso univoco
nell'intervallo disponibile.

baudrate (velocità in baud)

Consente di selezionare tra 4800, 9600
e 19200 baud. Per le installazioni con
cavi lunghi, può essere necessaria una
velocità in baud inferiore.

italiano

31

COMANDO MOUSE

L'utente può eseguire le funzioni del mouse del
computer utilizzando il telecomando.

Per abilitare questa funzione, collegare il
proiettore e il computer servendosi di un cavo
USB. Accertarsi che il PC disponga di un
sistema operativo che supporti USB
(Windows™ 98, edizione 2 o più recente).

Fino a quando il sistema dei menu sul
proiettore rimane disattivato, il trackball sul
telecomando emula gli spostamenti del mouse.
Quando il sistema di menu viene attivato, il
trackball è utilizzato per spostarsi tra i menu.
(consultare il capitolo sul sistema dei menu).

Puntare il telecomando direttamente sul
ricevitore IR anteriormente o sul retro. Spostare
il puntatore del mouse ruotando il trackball
nella direzione richiesta. Il tasto SINISTRO
emula il tasto sinistro del mouse, mentre il tasto
DESTRO emula il tasto destro del mouse.

È probabile che il movimento del puntatore sia
meno agevole rispetto a quello ottenuto
servendosi del mouse tradizionale, e ciò a
causa della larghezza di banda ridotta del
collegamento a infrarossi del telecomando.

CONTROL DEL RATÓN

Puede controlar las funciones del ratón de la
computadora con el mando a distancia.

Para habilitar esta función, hay que conectar
un cable USB entre la computadora y el
proyector. Asegúrese de que PC tenga un
sistema operativo que admita USB
(Windows™ 98 2ª edición o posterior).

Mientras el sistema de menús no esté activado
en el proyector, la bola de seguimiento del
mando a distancia imitará los movimientos del
ratón. Cuando el sistema de menús esté
activado, la bola de seguimiento sirve para
navegar por los menús (véase el capítulo sobre
el sistema de menús).

Apunte con el mando a distancia directamente
al receptor de infrarrojos en la parte delantera o
trasera. Mueva el puntero del ratón haciendo
girar la bola de seguimiento en la dirección
adecuada. La tecla LEFT funciona igual que el
botón izquierdo del ratón y la tecla RIGHT igual
que el botón derecho del mismo.

Es posible que el movimiento del puntero no le
resulte tan fácil como el de un ratón normal
debido al reducido ancho de banda de la
conexión del mando a distancia por infrarrojos.

COMMANDE DE LA SOURIS

Vous pouvez commander la souris de
l'ordinateur à l'aide de la télécommande.

Pour activer cette fonction, connecter un câble
USB entre l'ordinateur et le projecteur. Vérifier
que le PC est équipé d'un système
d'exploitation qui supporte l'USB (Windows™
98 2ème édition et postérieurs).

Tant que le système de menus du projecteur
n'est pas activé, le trackball de la
télécommande ne stimulera pas les
mouvements de la souris. Une fois le système
activé, le trackball permet de naviguer dans le
menu (voir le chapitre Système de menus).

Diriger la télécommande directement sur le
récepteur infrarouge à l'avant ou à l'arrière.
Déplacer le pointeur de la souris en faisant
rouler le trackball dans la direction voulue. La
touche LEFT stimule le bouton gauche de la
souris, la touche RIGHT stimule le bouton droit
de la souris.

Le pointeur risque de ne pas se déplacer de
manière aussi douce que celle à laquelle vous
êtes habitué avec une souris normale, car la
largeur de bande de la connexion de la
télécommande à infrarouges est réduite.

MOUSE CONTROL

You may control the computer mouse
functions using the remote control.

In order to enable this function, connect a USB
cable between the computer and the
projector. Ensure that the PC has an operating
system that supports USB (Windows™ 98
2nd edition or newer).

As long as the menu system on the projector
is not activated, the tracker ball on the remote
control will now emulate the mouse
movements. When the menu system is
activated, the tracker ball is used for menu
navigation. (See menu system chapter).

Point the remote control directly at the IR
receiver in the front or in the rear. Move the
mouse pointer by rolling the tracker ball in the
direction required. The LEFT key emulates the
left mouse key, while the RIGHT key emulates
the right mouse key.

The pointer movement may not be as smooth
as you are used to with you ordinary mouse,
due to the reduced bandwidth of the infrared
remote control connection.

MAUSSTEUERUNG

Die Computermausfunktionen können von der
Fernbedienung übernommen werden.

Um diese Funktion zu aktivieren, muss die
Verbindung zwischen dem Rechner und dem
Projektor mit einem USB-Kabel hergestellt
werden. Versichern Sie sich, dass der PC über
ein Betriebssystem verfügt, das USB unterstützt
(Windows™ 98 2. Edition oder neuer).

Solange das Menüsystem auf dem Projektor
nicht aktiviert ist, emuliert der Trackball auf der
Fernbedienung die Mausbewegungen. Wird
das Menüsystem aktiviert, dient der Trackball
für die Bewegungen durch die Menüs (siehe
das Kapitel Das Menüsystem).

Zeigen Sie mit der Fernbedienung direkt auf
den IR-Empfänger an der Vorder- oder
Rückseite. Bewegen Sie den Mauszeiger,
indem Sie den Trackball in die entsprechende
Richtung rollen. Die Taste LEFT emuliert die
linke Maustaste, während die Taste RIGHT die
rechte Maustaste emuliert.

Die Zeigerbewegungen können nicht genauso
sanft sein, wie Sie es mit einer herkömmlichen
Maus gewöhnt sind, da die Verbindung der
Infrarotfernbedienung mit geringerer
Bandbreite arbeitet.

english

deutsch

francais

español

norsk

Q

MUSSTYRING

Du kan styre muspekeren på den tilkoblede
datamaskinen ved hjelp av kula på
fjernkontrollen.

Koble en USB kabel mellom PC og projektor.
Operativsystemet må ha støtte for USB
(Windows™ 98, 2. utgave eller nyere).

Så lenge menysystemet ikke er aktivisert kan
muspekeren styres ved hjelp av kula på
fjernkontrollen. Når menysystemet er
aktivisert, benyttes kula til navigering mellom
menyalternativene (se eget avsnitt for
menybeskrivelse).

Pek med fjernkontrollen i retning av
projektoren for å sikre best mulig forbindelse.
Rull kula i den retningen du ønsker å bevege
muspekeren. LEFT knappen virker som
venstre musknapp, RIGHT som høyre
musknapp.

Muspekeren kan bevege seg mindre jevnt
enn du er vant til med en vanlig mus på grunn
av den reduserte båndbredden til den
infrarøde fjernkontrollen.

italiano

32

CONTROLLO LAN ED RS 232

RS 232

L'interfaccia di comando seriale RS232
consente di controllare e monitorare il
proiettore in remoto.

Il protocollo RS232 è un protocollo binario in
cui ciascun comando è costituito da una serie
di 32 byte in un solo pacchetto. Il protocollo
consente di eseguire funzioni sia SET che GET.
Per utilizzare le funzioni GET il computer host
ha bisogno di una routine per ricevere ed
interpretare i pacchetti in entrata. Le funzioni
SET sono utilizzate per forzare il proiettore in
differenti modalità, ad esempio per impostare la
luminosità e il colore, per passare da una
sorgente ad un'altra e così via.

È disponibile un documento separato "RS-232
and LAN communication protocol and
command set" (Serie di comandi e protocollo
di comunicazione LAN e RS-232) che descrive
in dettaglio i parametri di comunicazione e i
codici operativi.

LAN

In alternativa a RS-232, il proiettore può essere
controllato e monitorato tramite il connettore
LAN.

Il controllo LAN si basa sulla stessa serie di
comandi usati in RS-232.

NOTA: IL PROIETTORE È CONFIGURATO
CON UN INDIRIZZO IP PREDEFINITO. PER
CONOSCERE L'INDIRIZZO IP REALE,
CONSULTARE LE INFORMAZIONI DI
SISTEMA, RICHIAMABILI DAL
TELECOMANDO O TRAMITE IL SISTEMA DI
MENU.

Per una descrizione dettagliata della
configurazione, l'utilizzo e la serie di comandi,
consultare il documento separato "RS-232 and
LAN communication protocol and command
set".

L'interfaccia LAN può essere utilizzata come
antifurto. Quando si rimuove il proiettore, la
LAN viene scollegata; questa disconnessione
può essere rilevata tramite la Local Area
Network e configurata per far scattare un
allarme.

CONTROL RS 232 Y LAN

RS 232

Mediante la interfaz de control serie RS232
usted puede controlar y manejar el proyector a
distancia.

El protocolo RS232 es un protocolo binario en
el que cada instrucción es una serie de 32
bytes en un paquete. El protocolo permite
operaciones SET y GET. Para utilizar las
operaciones GET, el anfitrión necesita una
rutina para recibir e interpretar los paquetes
entrantes. Las operaciones SET sirven para
poner el proyector en distintos modos, como
ajuste de brillo y de contraste, cambio de
fuentes, etc.

Hay disponible un documento aparte ("RS-232
and LAN communication protocol and
command set") que describe en detalle los
parámetros de comunicaciones y códigos
operativos.

LAN

El proyector se puede controlar y supervisar
mediante el conector LAN como alternativa al
RS232.

El control LAN se basa en el mismo juego de
comandos establecido como RS232.

¡NOTA! EL PROYECTOR ESTÁ
CONFIGURADO CON UNA DIRECCIÓN IP
PREDETERMINADA. VÉASE LA DIRECCIÓN
IP ACTUAL EN LA INFORMACIÓN DEL
SISTEMA ACCESIBLE A TRAVÉS DEL
MANDO A DISTANCIA O EN EL SISTEMA DE
MENÚS.

Las descripciones detalladas de configuración,
uso y juego de comandos se ofrecen en un
documento aparte ("RS-232 and LAN
communication protocol and command set").

Puede considerar el uso de la interfaz de LAN
como medio de detección de robo. Si el
proyector se sustrae, la LAN se desconectará;
esto se puede detectar a través de la red de
área local y se puede utilizar para disparar una
alarma.

COMMANDES RS 232 ET RÉSEAU

RS 232

Vous pouvez commander et surveiller le
projecteur à distance grâce à l'interface de
commande RS 232 en série.

Le protocole RS232 est un protocole binaire
dont chaque commande est une série de 32
octets en un lot. Ce protocole permet les
opérations SET et GET. Pour utiliser les
opérations GET, l'hôte a besoin d'une routine
pour recevoir et interpréter les lots entrants.
Les opérations SET servent à forcer le
projecteur sur des modes différents, tels que le
réglage de la luminosité et du contraste, la
commutation entre sources, etc.

Un document annexe "Protocoles de
communications RS-232 et LAN et
commandes" est disponible. Il décrit de
manière détaillée les paramètres de
communication et les codes des opérations.

LAN

Le projecteur peut être commandé et contrôlé
au moyen du connecteur de LAN comme
alternative au RS232.

La commande par LAN est basée sur le même
ensemble de commandes que le RS232.

REMARQUE: LE PROJECTEUR EST
CONFIGURÉ AVEC UNE ADRESSE IP PAR
DÉFAUT. VOIR L'INFORMATION SYSTÈME
AFFICHABLE AVEC LA TÉLÉCOMMANDE OU
LE SYSTÈME DE MENUS POUR L'ADRESSE
IP RÉELLE.

Les descriptions détaillées des configuration,
utilisation et commandes figurent dans le
document "Protocoles de communications
RS-232 et LAN et commandes".

L'interface réseau peut être utilisée comme
anti-vol. Si l'on enlève le projecteur, le LAN est
déconnecté; le réseau local détecte cette
déconnexion, ce qui peut être utilisé pour
déclencher une alarme.

RS 232 AND LAN CONTROL

RS 232

You may control and monitor the projector
remotely through the serial RS232 control
interface.

The RS232 protocol is a binary protocol where
each command is a series of 32 bytes in one
packet. The protocol allows for both SET and
GET operations. To utilize GET operations the
host needs a routine for receiving and
interpreting incoming packets. SET-operations
are used to force the projector into different
modes, like setting brightness and contrast ,
switching between sources, etc.

A separate document “RS-232 and LAN
communication protocol and command set” is
available that describes the communications
parameters and operational codes in detail.

LAN

The projector can be controlled and monitored
using through the LAN connector as an
alternative to RS232.

LAN control is based on the same command
set as RS232.

NOTE! THE PROJECTOR IS CONFIGURED
WITH A DEFAULT IP ADDRESS. SEE THE
SYSTEM INFORMATION AVAILABLE
THROUGH THE MENU SYSTEM OR REMOTE
CONTROL FOR THE ACTUAL IP-ADDRESS.

Detailed descriptions of configuration, use and
command set is described in a separate
document “RS-232 and LAN communication
protocol and command set”.

You may consider using the LAN interface as a
means of theft-detection. When the projector is
removed, the LAN will be disconnected; this
may be detected over the local area network
and could be used to trigger an alarm.

RS 232- UND LAN-STEUERUNG

RS 232

Es ist möglich, den Projektor auf Entfernung zu
steuern und überwachen, indem Sie die serielle
Steuerungsschnittstelle RS232 verwenden.

Das RS232-Protokoll ist ein binäres Protokoll,
bei dem jeder Befehl eine Serie von 32 Bytes in
einem Paket darstellt. Das Protokoll ermöglicht
sowohl die Operationen EINSTELLEN als auch
ABFRAGEN. Für die ABFRAGEN benötigt der
Host eine Routine für den Empfang und die
Interpretation der eingehenden Pakete. Die
EINSTELLUNGS-Operationen werden
verwendet, um den Projektor in verschiedene
Betriebsarten zu zwingen, wie z.B. die
Einstellung der Helligkeit und des Kontrasts,
das Umschalten zwischen Quellen usw.

Es ist ein getrenntes Dokument "Das RS-232­und LAN-Kommunikationsprotokoll und ­Befehlssatz" erhältlich, in dem die Kommunika­tionsparameter und Operationscodes im Detail
erläutert werden.

LAN

Alternativ zum RS232-Anschluss kann der
Projektor über den LAN-Anschluss gesteuert
und überwacht werden.

Die LAN-Steuerung basiert auf dem gleichen
Befehlssatz wie RS232.

ACHTUNG! DIESER PROJEKTOR IST MIT
EINER STANDARD-IP-ADRESSE
KONFIGURIERT. FÜR DIE DERZEITIGE IP­ADRESSE SIEHE DIE SYSTEMINFORMATION,
DIE ÜBER DIE FERNBEDIENUNG ODER
ÜBER DAS MENÜSYSTEM ABGERUFEN
WERDEN KANN.

Eine detaillierte Beschreibung von
Konfiguration, Verwendung und Befehlssatz
finden Sie in einem extra Dokument "Das RS­232- und LAN-Kommunikationsprotokoll und ­Befehlssatz".

Die LAN-Schnittstelle kann als ein Schutz
gegen Diebstahl verwendet werden. Bei
Entfernen des Projektors wird das LAN
unterbrochen. Dies lässt sich über ein lokales
Netz erkennen und kann als Alarmauslöser
verwendet werden.

english

deutsch

francais

español

norsk

R

RS 232 OG LAN STYRING

RS 232

Projektoren kan styres og sjekkes ved hjelp
av det innebygde RS 232 grensesnittet.

RS 232 protokollen er binær der hver
kommando er en serie med 32 byte i en
pakke. Protokollen tillater både PUT og GET
operasjoner. For å kunne benytte GET
operasjoner må styringen ha en rutine for
mottak og tolking av innkommende pakker.
SET operasjoner benyttes for å stille
projektoren i forskjellige modi, sette lysstyrke,
kontrast, velge kilde etc.

Et eget dokument "RS232 and LAN
communication protocol and command set"
er tilgjengelig, som beskriver ulike parametre
og koder i detalj.

LAN

Projektoren kan styres over lokalnettverket
som et alternativ til RS232 styring.

LAN styring er basert på samme koder som
for RS232.

NB! PROJEKTOREN ER SATT OPP MED EN
STANDARD IP-ADDRESSE FRA FABRIKK.
SE SYSTEMINFORMASJONEN SOM ER
TILGJENGELIG VIA MENY ELLER
FJERNKONTROLL FOR Å FINNE FAKTISK
IP-ADRESSE PÅ ENHETEN.

Detaljer beskrivelse av oppsett og koder er
dokumentert i "RS232 and LAN
communication protocol and command set"
som er tilgjengelig separat.

LAN tilkoblingen kan benyttes som
tyverivarsel. Når projektoren fjernes kan dette
trigge en alarm over lokalnettverket.

italiano

33

RISOLUZIONE DEI PROBLEMI

ASSENZA DI IMMAGINE

Assenza di collegamento: Accertarsi

che tutte le connessioni siano corrette.

Nessuna sorgente: Verificare che la
sorgente sia accesa.

La lampada non funziona: È probabile
che sia necessario sostituirla. Controllare il
TEMPO OPERATIVO DELLA LAMPADA nel
menu secondario delle UTILITÀ.

Sorgente inattiva: Attivare la sorgente per
visualizzare un'immagine.

Schermo esterno PC portatile: PC portatili
differenti utilizzano differenti combinazioni di
tasti per abilitare la porta grafica esterna.

Scansione sorgente inattiva:

Controllare SCANSIONE SORGENTE nel
menu secondario CONFIGURAZIONE. Se
l'impostazione è DISATTIVATA, il proiettore
non esegue alcuna ricerca per la sorgente
attiva successiva e mantiene la sorgente
attualmente selezionata.

IMMAGINE SCURA

Lampada vecchia, usurata: È probabile

che sia necessario sostituirla. Controllare il
TEMPO OPERATIVO DELLA LAMPADA
nel menu secondario delle UTILITÀ.

Impostazioni di LUMINOSITÀ e
CONTRASTO basse: Premere AUTO o

utilizzare il sistema dei menu, cioè il menu
secondario IMMAGINE perla regolazione
del CONTRASTO e della LUMINOSITÀ.

IMMAGINE TREMOLANTE

Lampada difettosa: Sostituire la lampada.

Controllare il TEMPO OPERATIVO DELLA
LAMPADA nel menu secondario UTILITÀ.

IMMAGINE SFOCATA

È probabile che la correzione dell'effetto
trapezio sia stata attivata inavvertitamente,
comprimendo le parti dell'immagine che
influenzano la visualizzazione dei disegni a
risoluzione fine, il testo ed altre immagini
ad elevata risoluzione.

La risoluzione della sorgente è diversa
dalla risoluzione originale del proiettore:

Il proiettore scala e ridimensiona
automaticamente il formato di ingresso
ripristinando la risoluzione originale.
Utilizzare un diverso fattore di scala nel
menu secondario IMMAGINE, ASPETTO.
È possibile regolare anche la NITIDEZZA.

SOLUCIÓN DE PROBLEMAS

NO HAY IMAGEN

No hay conexión: Compruebe si se han

hecho bien todas las conexiones.

Fuente desactivada: Compruebe si se ha
encendido el equipo.

Lámpara inactiva: Es posible que haya
que sustituir la lámpara. Compruebe en el
submenú UTILIDADES el tiempo de funciona­miento de la lámpara (LAMP TIME).

Fuente en hibernación: Prepare la
fuente para que funcione y active la imagen.

Pantalla externa del portátil: Distintos
PC portátiles usan distintas combinaciones
de teclas para habilitar el puerto de
gráficos externo.

Búsqueda de fuentes desactivada:

Compruebe la búsqueda de fuentes en el
submenú CONFIGURACIÓN (SET UP). Si
está seleccionado OFF, el proyector no
buscará la siguiente fuente activa y seguirá
con la fuente actualmente seleccionada.

IMAGEN OSCURA

Lámpara vieja y desgastada: Tal vez

haya que sustituir la lámpara. Compruebe
en el submenú UTILIDADES el tiempo de
funcionamiento de la lámpara (LAMP TIME).

Ajustes bajos de BRILLO y CONTRASTE:

Pulse AUTO o utilice el menú de sistemas,
elija el submenú IMAGEN para ajustar el
brillo y el contraste.

PARPADEO DE IMAGEN

Lámpara deficiente: Sustituya la lámpara.

Compruebe en el submenú UTILIDADES el
tiempo de funcionamiento de la lámpara
(LAMP TIME).

IMAGEN POCO NÍTIDA

Es posible que sin darse cuenta se haya
activado la corrección trapezoidal,
comprimiendo partes de la imagen que
afectan a la visualización de gráficos de
líneas finas, texto y otras imágenes de alta
resolución.

La resolución de la fuente difiere de la
resolución natural de los proyectores:

El proyector adaptará el tamaño y la escala
del formato de entrada según su resolución
natural. Elija un factor distinto de escala en
el submenú IMAGEN, en ASPECTO.
También puede ajustar la nitidez.

DÉPANNAGE

PAS D'IMAGE

Pas de connexion: Vérifiez si toutes les

connexions sont correctes.

Source éteinte: Vérifiez que l'équipement
est allumé.

Lampe usée: Il est possible que vous
deviez changer la lampe. Vérifiez le TEMPS
DE FONCTIONNEMENT DE LA LAMPE dans
le sous-menu OUTILS.

Source hibernée: Connecter la source
pour en afficher l'image.

Écran externe de notebook: Certains
notebooks utilisent des combinaisons de
touches différentes pour activer le port
graphique externe.

Balayage de sources désactivé: Vérifier
BALAYAGE SOURCES dans le sous-menu
INSTALLATION. Si le réglage est sur OFF, le
projecteur ne recherche pas la source
active suivante et reste sur la source
actuellement sélectionnée.

IMAGE SOMBRE

Lampe vieille et usée: La lampe doit être

changée. Vérifiez TEMPS DE
FONCTIONNEMENT DE LA LAMPE dans le
sous-menu OUTILS.

Paramètres LUMINOSTÉ et
CONTRASTE bas: Appuyer sur le bouton

AUTO ou utiliser le système de menus,
sous-menu IMAGE, pour le réglage du
CONTRASTE et de la LUMINOSITÉ.

IMAGE TREMBLANTE

Lampe défectueuse: Changer la lampe.

Vérifier le TEMPS DE FONCTIONNEMENT
DE LA LAMPE dans le sous-menu OUTILS.

IMAGE FLOUE

La correction de trapèze a peut-être été
involontairement activée et comprime des
parties de l'image qui gênent l'affichage
graphique en traits fins, le texte et d'autres
images de haute résolution.

La résolution de la source est différente de
la résolution intrinsèque du projecteur:

le projecteur cadre et redimensionne
automatiquement le format d'entrée sur sa
résolution intrinsèque. Utiliser un facteur de
cadrage différent dans le sous-menu IMAGE,
ASPECT. Vous pouvez également régler la
NETTETÉ.

TROUBLE SHOOTING

NO IMAGE

No connection: Check if all connections are

properly made.

Source off: Check if the equipment is
powered on.

Lamp dead: The lamp may need
replacement. Check the LAMP TIME in
the UTILITIES sub menu.

Source hibernated: Engage the source to
display and active image.

Notebook external screen: Different
notebook PC's use different combinations of
keystrokes to enable the external graphics
port.

Source scan off: Check SOURCE SCAN in
the SET UP sub menu. If setting is OFF, the
projector will not search for the next active
source, but will remain with the current
source selected.

DARK IMAGE

Old, worn lamp: The lamp may need

replacement. Check the LAMP TIME in
the UTILITIES sub menu.

Low BRIGHTNESS and CONTRAST
settings: Press AUTO or use the menu

system, PICTURE sub menu for CONTRAST
and BRIGHTNESS adjustment.

FLICKERING IMAGE

Bad lamp: Replace the lamp. Check the

LAMP TIME in the UTILITIES sub menu.

UNSHARP IMAGE

Keystone correction may have been
activated inadvertently: compressing parts of
the image that affect the display of fine-line
graphics, text and other images of high
resolution.

Source resolution is different from
projectors native resolution: The projector

will automatically scale and resize the input
format to its native resolution. Use a different
scaling factor in the PICTURE sub menu,
ASPECT. You may also adjust the
SHARPNESS.

PROBLEMLÖSUNG

KEIN BILD

Kein Anschluss: Überprüfen Sie, ob alle

Anschlüsse richtig hergestellt wurden.

Quelle aus: Überprüfen Sie, ob das Gerät
angeschaltet ist.

Lampe defekt: Eventuell muss die Lampe
ausgetaucht werden. Überprüfen Sie im
Untermenü UTILITIES den Abschnitt LAMPE
TIME.

Quelle in Hibernation: Aktivieren Sie die
Quelle, um das Bild aufzurufen und anzuzeigen.

Externer Bildschirm bei Notebook: Die
verschiedenen Notebook-PCs werden mit
unterschiedlichen Tastenkombinationen auf
den externen Graphikport umgeschaltet.

Sources scan ist ausgeschaltet:

Überprüfen Sie im Untermenü der
EINSTELLUNGEN die Option SOURCES
SCAN. Ist die Einstellung OFF, sucht der
Projektor nicht nach der nächsten aktiven
Quelle, sondern verbleibt bei der
gegenwärtig gewählten Quelle.

DUNKLES BILD

Alte, abgenutzte Lampe: Eventuell muss die
Lampe ausgetauscht werden. Überprüfen
Sie im Untermenü UTILITIES die Angabe
LAMPE TIME.

Niedrige Einstellungen für
HELLIGKEIT und KONTRAST: Drücken

Sie auf AUTO oder verwenden Sie das Menü­system, im Untermenü PICTURE für die Ein­stellungen von KONTRAST und HELLIGKEIT.

ZITTERNDES BILD

Lampe DEFEKT: Tauschen Sie die Lampe

aus. Überprüfen Sie im Untermenü
UTILITIES die Angabe LAMPE TIME.

UNSCHARFES BILD

Möglicherweise wurde unbeabsichtigter
Weise die Keystone-Korrektur aktiviert, so
dass Teile des Bildes komprimiert werden,
was die Anzeige von feinlinigen Graphiken,
Texten und Bildern mit hoher Auflösung
beeinträchtigt.

Die Auflösung der Quelle weicht von
der nativen Projektorauflösung ab:

Der Projektor skaliert und verändert
automatisch die Größe des Eingangsformats
auf seine native Auflösung. Verändern Sie
einen anderen Skalenfaktor im Untermenü
PICTURE, ASPECT. Eventuell müssen Sie
auch die SCHÄRFE einstellen.

english

deutsch

francais

español

norsk

S

FEIL SØKING

IKKE BILDE

Ingen forbindelse: Sjekk om alle

forbindelser er gode.

Kilde av: Sjekk om kilden er skrudd på
og aktivisert.

Død lampe: Det kan være nødvendig å
skifte lampe. Sjekk LAMP TIME i
UTILITIES undermenyen

Kilden sover: Aktiviser kilden

Bærbar PC ekstern skjerm: Skru på

ekstern skjermutgang med de rette
tastkombinasjoner for din PC.

Kildesøk av: Sjekk SOURCE SCAN i
SET UP undermenyen. Hvis kildesøk er
av, vil projektoren ikke søke etter annen
kilde, men forbli på den aktuelle
inngangen.

MØRKT BILDE

Gammel lampe: Lampen må kanskje

byttes. Sjekk LAMP TIME i UTILITIES
undermenyen.

Lav lysstyrke eller kontrast: Trykk AUTO
eller juster BRIGHT og CONTRAST.

FLIMRENDE BILDE

Dårlig lampe: Sjekk LAMP TIME i

UTILITIES undermeny.

USKARPT BILDE

'Keystone' korreksjonen kan være
aktivisert; slik at høyoppløsnings­grafikk påvirkes utilsiktet.

Kildeoppløsning forskjellig fra
grunnoppløsning: Projektoren vil

automatisk tilpasse kilden til grunn­oppløsningen. Sjekk ASPECT i PICTURE
undermenyen. Sjekk også SHARPNESS.

italiano

34

MANUTENZIONE

Si consiglia di effettuare regolarmente la pulizia
del proiettore. Non aprire mai l'unità, poiché ciò
invaliderebbe la garanzia. Per qualsiasi
intervento di assistenza o di riparazione,
rivolgersi solo al personale tecnico autorizzato.

Il proiettore fa uso di una lampada a durata
limitata. Per maggiori dettagli, fare riferimento
alla sezione SOSTITUZIONE DELLA
LAMPADA.

Solo la parte esterna dell'unità può essere
pulita dall'utente. Utilizzare un panno umido.
Fare attenzione a non versare liquidi all'interno
del proiettore.

Per garantire un sufficiente flusso d'aria, pulire
regolarmente le aperture di sfogo (A).

L'obiettivo del proiettore (B) è delicato e si
graffia facilmente. Per pulirlo, utilizzare un
panno per lenti, disponibile in qualsiasi punto
vendita di materiale fotografico. Quando non si
utilizza il proiettore, coprire l'obiettivo con
l'apposito cappuccio.

SERVIZIO GRAVOSO E USO COSTANTE

Il proiettore contiene delle parti mobili (ad
esempio le ventole di raffreddamento) che
hanno durata limitata. Dopo 7.500 ore d'uso e
quando l'unità viene adoperata per applicazioni
gravose, si suggerisce di sottoporla a
manutenzione preventiva affidandola a un
tecnico qualificato. In questo modo si hanno
maggiori garanzie di funzionamento stabile nel
tempo.

MANTENIMIENTO

De vez en cuándo el proyector necesita
limpieza. Nunca abre la unidad, así cómo hace
no valido las garantías. Servicio y reparación
sólo para personal calificado.

El proyector usa una lámpara con una vida útil
limitada. Consulte más adelante la sección
CAMBIO DE LÁMPARA para obtener más
detalles.

Sólo el exterior del proyector debe ser
limpiado. Utilice un paño humido. Asegure que
no entre ningún líquido dentro del proyector.

Limpie con el aspirador todas las ranuras (A)
regularmente asegurando la aireación
suficiente.

La lente de proyección (B) es sensible a los
arañazos. Para limpiar la lente de proyección,
utilice toallitas para la limpieza de lentes, que
pueden adquirirse en las tiendas de fotografía.
Coloque la tapa de la lente mientras no use la
unidad.

USO CONTINUO Y GRAN RENDIMIENTO

El proyector contiene piezas móviles (como
ventiladores de refrigeración) con unas
limitadas expectativas de vida útil. Cuando el
uso del proyector alcance las 7.500 horas, o
cuando se someta al aparato a un uso crítico
para los objetivos, se recomienda que un
técnico cualificado proporcione un
mantenimiento preventivo al proyector. Esto
ayudará a garantizar un funcionamiento estable
a largo plazo.

ENTRETIEN

Il peut s'avérer nécessaire de nettoyer le
projecteur. Ne jamais ouvrir l'appareil, ce qui
annulerait la garantie. Confier uniquement
l'entretien et les réparations du projecteur au
personel agrée par le fabricant.

La lampe du projecteur possède une durée de
vie limitée. Reportez-vous à la section
CHANGEMENT DE LAMPE pour plus de
détails.

Seules les parties extérieures peuvent être
nettoyées. Utiliser un chiffon propre et humide.
S'assurer qu'aucun liquide ne pénètre à
l'intérieur du projecteur.

Nettoyez à l'aspirateur régulièrement toutes les
ouvertures d'aération (A) afin d'assurer une
circulation d'air suffisante.

L'objectif de projection (B) craint les rayures.
Pour le nettoyer, utiliser du papier nettoyant
spécial pour matériel d'optique, disponible
dans tous les magasins de photo. Utiliser la
protection lentille hors utilisation.

UTILISATION INTENSIVE ET CONTINUE

Le projecteur contient des pièces mobiles
(comme les ventilateurs de refroidissement)
qui ont une durée de vie limitée. Au bout de

7.500 heures de fonctionnement, si le type
d'utilisation du projecteur interdit toute
défaillance, il est conseillé de le faire réviser
par du personnel qualifié. Vous vous assurerez
ainsi d'un fonctionnement stable à long terme.

MAINTENANCE

The projector may from time to time need
cleaning. Never open the unit, as this will void
any warranties. Refer service and repair to
qualified personnel only.

The projector is using a lamp that has a limited
life time. Please refer to the LAMP CHANGE
section below for further details.

Only the exterior of the unit may be cleaned.
Use a damp cloth. Make sure no liquids enter the
inside of the projector

Vacuum clean all the air vents (A) regularly to
maintain sufficient air flow.

The projection lens (B) is sensitive to scratches.
Use lens cleaning tissue, available at all
photographic stores when cleaning the
projection lens. Use lens cap when not in use.

HEAVY DUTY AND CONTINOUS USE

The projector contains moving parts (such as
cooling fans) that have limited life­expectancies. When the projector has been
used for 7 500 hours, and when the unit is
applied to mission-critical use, it is
recommended that the projector is given
preventive maintenance by a qualified service
person. This will help ensure long term stable
operation.

WARTUNG

Der Projektor ist von Zeit zu Zeit zu reinigen.
Das Gerät niemals öffnen, da dies zu einem
Verfall der Garantie führt. Wartungs- und
Reparatur-arbeiten sind ausschließlich von
Fachpersonal durchzuführen.

Dieser Projektor verwendet eine Lampe mit
begrenzter Lebensdauer. Weitere Details finden
Sie weiter unten im Abschnitt AUSWECHSELN
DER LAMPE.

Nur das Äußere des Geräts mit einem feuchten
Tuch reinigen. Keine Flüssigkeiten in das
Projektorinnere bringen.

Alle Belüftungsschlitze (A) regelmäßig reinigen,
um einen ausreichenden Luftstrom zu
gewähren.

Die Projektionslinsen (B) sind sehr anfällig für
Kratzer. Für die Reinigung der Linsen spezielle
Linsen-reingungs-tücher verwenden. Diese
sind in allen Fotogeschäften erhältlich. Wenn
der Projektor nicht gebraucht wird, setzen Sie
den Deckel vor die Linse.

STARKE BELASTUNG UND STÄNDIGE
VERWENDUNG

Der Projektor enthält bewegliche Teile (wie
Kühlventilatoren) mit einer begrenzten
Lebenszeit. Wenn der Projektor 7.500 Stunden
im Einsatz war oder wenn die Einheit für einen
wichtigen Einsatz verwendet wird, empfiehlt
sich eine präventive Wartung durch eine
qualifizierte Wartungskraft. Dies trägt zu einem
langfristigen, stabilen Betrieb bei.

english

deutsch

francais

español

norsk

T

VEDLIKEHOLD

Projektoren kan trenge rengjøring fra tid til
annen. Enheten må aldri åpnes, ettersom
dette vil gjøre alle garantier ugyldige. Service
og reparasjoner må alltid overlates til
kvalifisert personell.

Projektoren benytter en lampe som har
begrenset levetid. Se avsnittet for lampebytte
for mere informasjon.

Enheten kan bare rengjøres på utsiden. Bruk
en fuktig klut. Pass på at du ikke får væske
inn i projektoren.

Støvsug alle ventilasjonsspaltene (A) med
jevne mellomrom for å sikre tilstrekkelig
luftgjennomstrømning.

Projeksjonslinsen (B) kan lett få riper. Bruk
rengjøringspapir for linser (fås i alle
fotoforretninger) til å rengjøre
projeksjonslinsen. Linsedekselet må være på
når projektoren ikke er i bruk.

INTENS OG KONTINUERLIG BRUK

Projektoren inneholder bevegelige deler (som
kjølevifter) med begrenset forventet levetid.
Når enheten er brukt i 7500 timer, og hvis den
benyttes til kritiske formål, anbefales derfor
preventivt vedlikehold av en kvalifisert
servicetekniker. Dette vil bidra til langsiktig
driftssikkerhet.

italiano

ABAA

A AA

AA A

35

B

A

E

LAMPESKIFT

Statuslampen på tastaturet vil
begynne å lyse rødt straks lampens
maksimale levetid er nådd.
Dessuten vil du se en melding på
skjermen: “LAMPETIDEN HAR
UTGÅTT! Vennligst bytt lampe!”

Lampen må skiftes straks lampens
levetid går ut. Lampen må alltid
erstattes med en lampe av samme
type og med samme
ytelsesangivelse.

Trekk alltid ut strømledningen og
vent til prosjektoren har kjølt seg
ned (60 minutter) før du åpner
lampedekselet (B).

Løsne skruen (A).

Fjern lampedekselet (B).

Løsne skruene (C) på lampehuset.

Drei lampevrideren (D) mot urviseren til
ulåst stilling

Løft håndtaket (E).

Ta ut lampehuset (F).

CAMBIO DE LAMPARA

La luz de ESTADO del teclado
cambiará a rojo cuando expire la
vida útil de la lámpara. Además,
aparecerá un mensaje en la
pantalla; “LA DURACION DE LA
LAMPARA EXPIRADO Por favor,
cambie la lámpara!”

Cambie la lámpara al fin de su
duración. Siempre cambie con el
mismo tipo y efecto.

Siempre desconectar el cordel de
alimentación. Permitir el proyector
de enfriarse por lo menos 60
minutos antes de quitar la cubierta
(B).

Quite el tornillo (A).

Quite la cubierta de la lámpara (B)

Quite los tornillos desde el módulo de
la lámpara (C).

Vuelva el nudo de la lámpara (D)
"contra el reloj" hasta la posición
no cerrada.

Tire la manilla (E).

Quite el módulo de la lámpara (F).

CHANGEMENT DE LAMPE

Le voyant lumineux STATUS du
clavier devient rouge lorsque la
durée de vie de la lampe est à
expiration. Un message apparaitra
également sur l'écran: "DUREE DE
VIE LAMPE DEPASSÉE! Changer la
lampe svp!”

Changer la lampe quand la durée de
vie est expirée. N'utiliser que des
lampes de même type et de même
puissance.

Débrancher le cordon d'alimentation
et attendre 60 minutes que le
projecteur soit refroidi avant d'ouvrir
le couvercle de la lampe (B).

Dévisser la vis (A).

Enlever le couvercle (B).

Enlever les vis du boitier de la lampe
(C).

Tourner l'écrou de la lampe (D) dans
le sens inverse des aiguilles d'une
montre vers la position ouverte.

Tirer la poignée (E).

Retirer le bloc lampe (F).

AUSWECHSELN DER LAMPE

Die STATUS-Lampe auf der Tastatur
wird rot, wenn die Lebensdauer der
Lampe zu Ende geht. Außerdem
erscheint folgende Nachricht auf dem
Bildschirm: "LAMPENLEBENS­DAUER IST ABGELAUFEN! Bitte
Lampe wechseln.”

Die Lampe nach Ablauf der
Benutzungsdauer auswechseln. Die
Lampe immer mit einer Lampe des
gleichen Typs und der gleichen
Spezifikationen ersetzen.

Vor dem Öffnen der Lampen­abdeckung (B) das Gerät
ausstecken und den Projektor 60
Minuten auskühlen lassen.

Die Schraube (A) lockern.

Die Lampenabdeckung (B)
abnehmen.

Die Schrauben des Lampengehäuses
(C) lockern.

Den Lampen-Knopf (D) im
Uhrzeigersinn drehen, bis die
Verriegelung gelöst ist.

Den Hebelgriff ziehen (E).

Das Lampengehäuse entfernen (F).

LAMP CHANGE

The STATUS lamp on the keypad
will turn red when the lamp life
expires. In addition, a message will
appear on the screen: “LAMP LIFE
TIME HAS EXPIRED! Please
change lamp!”

Change the lamp when lifetime
expires. Always replace lamp with
the same type and rating.

Always disconnect the power cord
and wait until the projector has
cooled down (60 minutes) before
opening the lamp cover (B).

Release the screw (A).

Remove the lamp cover (B).

Release the screws on the lamp house
(C).

Turn the lamp knob (D) counter
clockwise to the unlocked position.

Pull the handle (E).

Remove the lamp house (F).

english

deutsch

francais

español

norsk

SOSTITUZIONE DELLA LAMPADA

Quando scade la vita della
lampada, la spia di STATO sul
tastierino diventa di colore rosso e
sullo schermo viene visualiz-zato il
messaggio: "TEMPO DI VITA DELLA
LAMPADA SCADUTO! Sostituire la
lampada!"

Quando il tempo di vita della
lampada scade, sostituire la
lampada. Al momento della
sostituzione, utilizzare sempre una
lampada dello stesso tipo e potenza.

Prima di aprire il coperchio della
lampada (B), scollegare sempre il
cavo di alimentazione e attendere
che il proiettore si raffreddi
completamente (60 minuti).

Svitare la vite (A).

Rimuovere il coperchio della lampada (B).

Svitare le viti sull'alloggiamento della
lampada ( C).

Ruotare il contatore a manopola (D) in
senso orario sulla posizione di
sbloccaggio.

Sollevare l'impugnatura (E).

Rimuovere l'alloggiamento della
lampada (F).

italiano

U

C

F

D

36

E

F

LAMPESKIFT

Sett inn en ny lampe i motsatt
rekkefølge.

Sett inn lampehuset (F) og fest skruene
(C).

Legg ned håndtaket (E).

Drei lampevrideren (D)
med urviseren til låst posisjon.

Sett tilbake lampedekselet (B) og
stram skruen (A).

På undermenyen "verktøy" nullstiller
du telleverket for lampetid.

ADVARSEL
Vær forsiktig når lampehuset settes
inn slik at du ikke tar på
beskyttelsesglasset, det kan føre til
at beskyttelsesglasset overopp­hetes og sprekker ved bruk.

CAMBIO DE LAMPARA

Reemplace con una lámpara nueva,
invierte los pasos anteriores.

Reemplace el módulo de lámpara (F) y
estreche los tornillos (C).

Coloque la manilla de la lámpara (E).

Vuelva el nudo de lámpara (D) "con el
reloj" hasta la posición cerrada.

Reemplace la cubierta de la lámpara
(B) yestreche el tornillo (A).

En el sub menu “utilidades” reajuste el
contador la lámpara.

ADVERTENCIA
Procure no tocar el cristal protector
cuando sustituya el módulo de
lámpara ya que puede hacer que el
cristal se recaliente y se rompa
durante el uso.

CHANGEMENT DE LAMPE

Mettre une nouvelle lampe en
suivant la procédure inverse

Remplacer le boitier de la lampe (F) et
visser solidement (C).

Rabattre la poignée (E).

Tourner l' écrou de la lampe (D) vers la
position fermée (sens des aiguilles d'une
montre).

Replacer le bloc lampe (B) et serrer la
vis (A).

Dans le sous-menu “outils”, remettre
le compteur de lampe à zéro.

AVERTISSEMENT
Prenez garde à ne pas toucher le
verre protecteur quand vous
remplacez le boîtier de la lampe,
sous peine de le faire surchauffer. Il
pourrait alors se casser pendant
l'utilisation.

AUSWECHSELN DER LAMPE

In umgekehrter Reihenfolge eine
neue Lampe einlegen.

Das Lampengehäuse (F) wieder
einlegen und die Schrauben (C)
festziehen.

Den Hebelgriff (E) wieder an seine
Position bringen.

Den Lampenknopf (D) im Uhrzeigersinn
drehen, bis er einrastet.

Erneut die Lampenabdeckung (B)
anbringen und die Schraube (A)
festziehen.

Im Untermenü “Werkzeuge” den
Lampen-Timer zurückstellen.

WARNUNG
Beim Auswechseln des Lampen-

gehäuses nicht das Schutzglas
berühren. Dies kann zu einer
Überhitzung und zu einem Bruch
des Schutzglases während des
Gebrauchs führen.

LAMP CHANGE

Replace with a new lamp in reverse
order.

Replace the lamp house (F) and
tighten the screws (C).

Fold the handle (E) in place.

Turn the lamp knob (D)
clockwise to the locked position.

Replace the lamp cover (B) and
tighten the screw (A).

In the “utilities” sub menu, reset the
lamp timer.

WARNING
Be careful not to touch the
protective glass when replacing the
lamp house, this may cause the
protective glass to overheat and
break while in use.

english

deutsch

francais

español

norsk

SOSTITUZIONE DELLA LAMPADA

Sostituire la lampada eseguendo le
stesse operazioni con ordine
inverso.

Sostituire la lampada (F) e serrare le viti
( C).

Abbassare nuovamente l'impugnatura
(E).

Ruotare il contatore a manopola (D) in
senso orario sulla posizione di
bloccaggio.

Sostituire il coperchio della lampada
(B) e serrare la vite (A).

Nel menu secondario "Utilità",
ripristinare il timer della lampada.

AVVERTENZA:
quando si reinstalla l'alloggiamento
della lampada, fare attenzione a
non toccare il vetro protettivo per
evitare che quest'ultimo si
surriscaldi e si rompa durante l'uso.

italiano

C

system information press

OSD on off

OSD timeout 50 seconds

OSD background opaque translucent

reset press

lamp reset press

service menu press

test image hide show

B

A

D

37

INFORMAZIONI SULL'ASSISTENZA

Questo prodotto non contiene parti utilizzabili
direttamente dall'utente a scopo di assistenza
tecnica.

Se il prodotto non funziona in modo
appropriato, verificare innanzitutto che le
connessioni siano state eseguite in modo
corretto e che anche il cavo di alimentazione
sia adeguatamente collegato.

Verificare che il proiettore e le sorgenti video e
computer siano accesi.

I cavi e il cablaggio potrebbero logorarsi e
rompersi nel tempo. Se la connessione non è
soddisfacente o funziona in modo discontinuo,
provare a sostituire i cavi e il cablaggio.

Verificare che l'interruttore di circuito o il
fusibile della rete sia intatto.

Se si verifica un guasto, contattare il proprio
rivenditore. È opportuno preparare una
descrizione dei sintomi di guasto riscontrati.

Prendere inoltre nota del codice del prodotto e
del numero seriale stampato sull'etichetta che
si trova sul fondo del proiettore.

INFORMACION DE SERVICIO

Este producto no contiene partes reparables por
el usuario.

En caso de no funcionar como esperado,
asegurese que todos los cables y conexiones
así cómo el cordel de alimentación están
seguramente conectados.

Asegurese que el proyector así cómo los
fuentes de video y computadora están
encendidos.

Cables y cordeles pueden ser defectos.
Pruebe el cambio de cables en caso de
connexión mala o intermitente

Compruebe si funciona el fusible.

En caso de un producto fracasado, tome
contacto con su vendedor. Prepare una
descripción de las síntonas que ha sentido vd.
del fracoso.

Precise el número de producto y de serie
cómo imprimido al baso del proyector.

INFORMATION SAV

Ce produit ne contient aucune pièce r

éparable

par l’utilisateur.

Si le produit ne fonctionne pas normalement,
verifier avant tout que les connections soient
correctement faites, et que le cordon
d'alimentation soit bien connecté.

Vérifier que le projecteur ainsi que les sources
video et informatiques soient allumées.

Les cables et cordons peuvent être abimés
avec le temps. Essayer de changer les cables
et cordons, pour déceler une mauvaise
connection.

Vérifier que la prise fonctionne ou que le fusible
de votre prise soit intact.

Dans le cas d'une panne produit, contacter votre
revendeur. Essayer de préparer une description
precise des symptômes constatés.

Ne pas oublier de préciser le code produit et le
numéro de série de l'unité.

SERVICE INFORMATION

This product contains no user serviceable parts.

If the product fails to function as expected,
please first check that all connections are
properly made, and that the power cord is
properly connected.

Please check that the projector as well as the
video and computer sources are all switched
on.

Cables and cords may break over time. Try to
change cables and cords, in case there is a
bad or intermittent connection.

Check if the circuit breaker or fuse of your
mains is intact.

In the event of product failure, please contact
your reseller. You should prepare a description
of the symptoms of failure you experience.

Please also state product number and serial
number as printed on the label on the bottom
of the projector.

REPARATUR-INFORMATIONEN

Dieses Produkt enthält keine Teile, die vom
Benutzer repariert werden können.

Falls das Produkt nicht wie erwartet funktioniert,
prüfen Sie bitte zunächst, ob alle Anschlüsse
korrekt erfolgten und das Stromkabel korrekt
angeschlossen ist.

Bitte kontrollieren Sie, ob der Projektor sowie
alle Video- und Computerquellen
angeschalten sind.

Kabel und Leitungen können im Laufe der Zeit
brüchig werden. Wechseln Sie im Falle einer
schlechten oder unterbrochenen Verbindung
die Kabel und Leitungen aus.

Überprüfen Sie den Schutzschalter und die
Sicherung Ihres Stromnetzes.

Im Falle einer Störung des Produkts wenden
Sie sich bitte an Ihren Einzelhändler. Bereiten
Sie bitte eine Beschreibung des Problems
oder der Störung vor.

Nennen Sie bitte die Produkt- und die
Seriennummer, die Sie auf dem Schild an der
Unterseite des Projektors finden.

english

deutsch

francais

español

norsk

V

SERVICE INFORMASJON

Dette produktet inneholder ingen deler som
brukeren selv kan utføre service på.

Hvis produktet ikke fungerer som forventet, må
du først kontrollere at det ikke er feil på noen av
tilkoblingene, og at strømledningen er satt riktig
inn i strømuttaket.

Kontroller at både projektoren og video- og
datakildene er slått på.

Det kan oppstå brudd i kabler og ledninger
over tid. Prøv å skifte ut kablene og
ledningene, i tilfelle en av tilkoblingene er
dårlig eller bare fungerer av og til.

Kontroller om kretsbryteren eller sikringen for
strømnettet er intakt.

Dersom det oppstår feil på produktet, må du
kontakte forhandleren. Du bør ha klar en
beskrivelse av problemene du opplever.

Du må også oppgi produktnummer og
serienummer, begge deler er trykt på
etiketten på projektorens underside.

italiano

0 1.00 2.00 3.00 4.00 5.00 6.00 7.00 8.00 9.00 10.00 m

0 3.30 6.60 9.90 13.20 16.50 19.80 23.10 26.40 29.70 33 .00 ft

m

10.00

9.00

8.00

7.00

6.00

5.00

4.00

3.00

2.00

1.00

0

ft

33.00

29.70

26.40

23.10

19.80

16.50

13.20

9.90

6.60

3.3

0

Projection distance

Image widthImage height

ft

24.75

22.28

19.80

17.33

14.85

12.38

9.90

7.43

4.95

2.48

0

m

7.50

6.75

6.00

5.25

4.50

3.75

3.00

2.25

1.50

0.75

0

Offset - 4°

Wide angle lens

ft

2.30

2.07

1.84

1.61

1.38

1.15

0.92

0.69

0.46

0.23

0.0

m

0.70

0.63

0.56

0.49

0.42

0.35

0.28

0.21

0.14

0.07

0

Wide angle lens 1.25 : 1

Screen diagonal

ft

41.25

37.13

33.00

28.88

24.75

20.63

16.50

12.38

8.25

4.13

0.0

m

12.50

11.25

10.00

8,75

7.50

6.25

5.00

3.75

2.50

1.25

0

Zoom lens 2.20 : 1

Zoom lens

2.8 : 1

Offset - 2.3°

Zoom lens

ft

1.31

1.18

1.05

0.92

0.79

0.66

0.52

0.39

0.26

0.13

0.0

m

0.40

0.36

0.32

0.28

0.24

0.20

0.16

0.12

0.08

0.04

0

38

Throw ratios XGA , zoom and wide angle lens

Accuracy: +/- 5% Genauigkeit: +/- 5 % Précision: +/- 5% Precisión: +/- 5% Nøyaktighet: +/- 5%

DATI TECNICIDATOS T

ÉCNICOS

DONN

ÉES

TECHNIQUESTECHNICAL DATA TECNISCHE DATEN

english

deutsch

francais

español

norsk

W

TEKNISKE DATA

italiano

Precisione: +/- 5%

39

TEKNISKE DATA

Oppløsning

Display technology

Display device

Data kompatibilitet

Video kompatibilitet

Bildeformat

Båndbredde

Lysstyrke

Kontrast

Zoom linse

Vidvinkel linse (valgfri)

Lampe

Levetid for lampen

Støynivå

Dimensjoner

Vekt

DATOS T

ÉCNICOS

Definición

Tecnología de visualización

Dispositivo de visualización

Compatibilidad de computadora

Compatibilidad de video

Formato de imagen/Aspecto

Ancho de banda

Brillo

Contraste

Lente zoom

Lente granangular

Lámpara

Duración de lámpara

Nivel de ruido

Dimensiones

Peso

DONN

ÉES

TECHNIQUES

Résolution

Technologie d'affichage

Dispositif d'affichage

Compatibilité informatique

Compatibilité video

Rapport d’aspect

Fréquence max

Luminosité

Contraste

Lentille de zoom

Lentille grand angle

Lampe

Durée de vie de la lampe

Niveau sonore

Dimensions

Poids

TECNISCHE DATEN

Auflösung

Anzeige Technologie

Anzeige Device

Datenkompatibilität

Videokompatibilität

Bildformat

Bandbreite

Helligkeit

Kontrast

Zoom-Linsen

Weitwinkellinsen

Lampe

Lebensdauer der Lampe

Lärmbelastung

Abmessungen

Gewicht

TECHNICAL DATA

Resolution

Display technology

Display device

Computer Compatibility

Video Compatibility

Aspect Ratio

Bandwidth

Brightness

Contrast

Zoom lens

Wide lens (option)

Lamp

Lamp Life

Noise level

Dimensions

Weight

english

deutsch

francais

español

norsk

DATI TECNICI

Risoluzione

Tecnologia dell'esposizione

Visualizzatore

Compatibilità Computer

Compatibilità Video

Rapporto Proiezione

Banda Passante

Luminosità

Contrasto

Lente zoom

Lente grandangolare

Lampada

Durata di vita della lampada

Livello di rumore

Dimensioni

Peso

italiano

1024 x 768 (native) XGA

Single chip DLP™ technology by Texas
Instruments

®

DDR DMD™ with DarkChip2™ technology

UXGA, SXGA+, SXGA, XGA, SVGA, VGA
PC, MAC, SGI and other workstations
RGBHV, RGBS, RGsB

HDTV (1080i, 720p, 576i/p, 480i/p)
NTSC, NTSC 4.43, PAL, PAL-M, PAL-N,
SECAM. Faroudja™ de-interlacing with
automatic film mode detection (3 : 2 and
2 : 2 pull-down)

4 : 3 (native), 16 : 9 / 5 : 4 (compatible)

Up to 205 MHz on analog RGB
Up to 160 MHz on DVI
Up to 75 MHz on component input

3000 ANSI lumen (typ), 2400 ANSI lumen
(min) @ 250W lamp power*)
2400 ANSI lumen (typ), 1920 ANSI lumen
(min) @ ECO-mode 200W lamp power*)
*) Initial brightness.

2000 : 1 B/W (typ), 1500 : 1 B/W (min)

f = 31.1 - 39.2
F = 2.8 - 3.0
Zoom factor = x 1.25
throw ratio = 2.2 - 2.8 : 1 (distance : width)
throw distance = 1.5m -10m / 5 - 33 ft.
image width = 0.6m - 4.5m / 2.3 - 18.8 ft.
offset = 2.3°

f = 17.9
F = 2.8
throw ratio = 1.25 : 1 (distance : width)
throw distance = 1.5m - 15m / 5 - 50 ft.
Image width = 1.5m - 12m / 2.3 - 40 ft.
offset = 4°

250W UHP™ dimmable to 200W

2000 hrs (typ) to 50% brightness @ 250W
4000 hrs (typ) to 50% brightness @ 200W

28 dB (typ), 32 dB (max) @ 20°C/68°F, sea
level

244 x 278 x 88 mm / 9.6" x 10.9" x 3.5",
excluding lens

3.2 kg / 7 lbs

40

2 VGA 15 pin female HD-DSUB analog
RGBHV
1 DVI-D female digital RGB
1 Component video female 3 x RCA/phono
1 S-video female 4 pin mini-DIN
1 C-video female RCA/phono
2 Audio 3.5 mm female stereo jack
1 RS 232 9 pin female DSUB (control,
firmware update)
1 USB-B female (control, firmware update)
1 LAN RJ-45 female (control, firmware
update)
1 Remote Control 3.5 mm female stereo
jack

1 VGA Monitor 15 pin female HD-DSUB
analog RGBHV
1 Audio 3.5 mm female stereo jack
1 RS 232 9 pin male DSUB

90-260 VAC, 50-60 Hz, 350W

CE, FCC A, CSA(C,US)

0-40°C / 32-104°F, 0-1500 m / 0-4950 ft
0-35°C / 32-95°F, 1500-3000 m / 4950­9900 ft

-20 - 60°C / -4 - 140°F

20 - 90% RH, non-condensing

10 - 95% RH, non-condensing

TEKNISKE DATA

Innganger

Utganger

Strøm

Godkjenninger

Temperature ved bruk

Temperature ved lagring

Luftfuktighet ved bruk

Luftfuktighet ved lagring

Spesifikasjonene kan endres uten
forutgående varsel. Alle verdier kan
variere inntil +/- 20%.

DATOS T

ÉCNICOS

Entradas

Salidas

Energía

Aprobaciones

Temperatura de funcionamiento

temperatura del almacenaje

humedad de funcionamiento

humedad del almacenaje

Las especificaciones y las funciones del
producto pueden cambiar sin previo
aviso. Todos los valores son tipicos y
pueden variar hasta +/- 20 %.

DONN

ÉES

TECHNIQUES

Entrées

Sorties

Alimentation

Certificats

Température d’utilisation

Température de stockage

Humidité d’utilisation

Humidité de stockage

Les specifications peuvent être
modifiées sans avertissement
préalable. Toutes les données sont
indicatives et peuvent varier de +/- 20
%.

TECNISCHE DATEN

Eingänge

Ausgänge

Netzspannung

Zulassungen

Betriebstemperatur

Lagertemperatur

Betriebsfeuchtigkeit

Lagerfeuchtigkeit

Die Spezifikationen und Funktionen des
Produktes können sich ohne vorherige
Benachrichtigung ändern. Alle Werte

sind lediglich Richtwerte und können
um +/- 20% schwanken.

TECHNICAL DATA

Inputs

Outputs

Power

Conformance

Temperature operating

Temperature storage

Humidity operating

Humidity storage

Specifications subject to change
without prior notice. All values may vary
up to +/- 20%.

english

deutsch

francais

español

norsk

DATI TECNICI

Ingressi

Uscite

Potenza

Approvazioni

Temperatura di funzionamento

Temperature di conservazione

Umidità di funzionamento

Umidità di conservazione

Le specifiche sono soggette a modifica
senza preavviso. Tutti i valori sono tipici
e soggetti ad una possibile variazione
fino a +/- 20%.

italiano

41

G/Y

PHONO/RCA FEMALE

STEM GREEN: G/Y
SHIELD: GND

B/Pb

PHONO/RCA FEMALE

STEM BLUE: B/Pb
SHIELD: GND

R/Pr

PHONO/RCA FEMALE

STEM RED: R/Pr
SHIELD: GND

Audio out

Black
3,5mm mini jack

TIP: R
STIM: L
RING: GND

Audio in 1

Black
3,5mm mini jack

TIP: R
STIM: L
RING: GND

USB

DIGITAL USB

1VCC
2 -Data
3 +Data
4 GND

LAN

1 TX+
2 TX­3 RX+
4 GND
5 GND
6 RX­7 GND
8 GND

S-Video

4 PIN MINI DIN
FEMALE

1 GND
2 GND
3 Luma
4 Chroma

Composite Video

PHONO/RCA FEMALE

STEM YELLOW:
Composite
SHIELD: GND

Computer DVI

DVI-D

1 TMDS Data 2­2 TMDS Data 2+
3 TMDS Data 2/4 Shield
4 Not used
5 Not used
6 DDC Clock
7 DDC Data
8NC
9 TMDS Data 1­10 TMDS Data 1+
11 TMDS Data 1/3 Shield
12 Not used
13 Not used
14 +5V Power

Monitor VGA

15 HIGH DENSITY DSUB FEMALE

1 Analog R in
2 Analog G in
3 Analog B in
4 NC
5 AGND
6 Analog R GND in
7 Analog G GND in
8 Analog B GND in
9 Reserved
10 Sync GND in
11 NC
12 NC
13 H Sync in
14 V Sync in
15 NC

Computer VGA 1

15 HIGH DENSITY DSUB FEMALE

1 Analog R in
2 Analog G in
3 Analog B in
4 AGND
5 AGND
6 Analog R GND in
7 Analog G GND in
8 Analog B GND in
9 Reserved
10 Sync GND in
11 AGND
12 DDC/SDA
13 H Sync in
14 V Sync in
15 DDC/SCL

Computer VGA 2

15 HIGH DENSITY DSUB FEMALE

1 Analog R in
2 Analog G in
3 Analog B in
4 AGND
5 AGND
6 Analog R GND in
7 Analog G GND in
8 Analog B GND in
9 Reserved
10 Sync GND in
11 AGND
12 DDC/SDA
13 H Sync in
14 V Sync in
15 DDC/SCL

RS-232 in

9 PIN DSUB FEMALE

1NC
2 RXD
3 TXD
4NC
5 GND
6NC
7NC
8NC

RS-232 out

9 PIN DSUB MALE

1NC
2 TXD
3 RXD
4NC
5 GND
6NC
7NC
8NC

RC in

3,5mm stereo mini jack

TIP: 5V DC
RING: SIGNAL
STEM: GND

Audio in 1

Black
3,5mm mini jack

TIP: R
STIM: L
RING: GND

DATI TECNICIDATOS T

ÉCNICOS

DONN

ÉES

TECHNIQUESTECHNICAL DATA TECNISCHE DATEN

english

deutsch

francais

español

norsk

TEKNISKE DATA

italiano

42

X

english

DECLARATIONS

FCC

This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when
the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful
interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful
interference in which case the user will be required to correct the interference at his own expense.

EN 55022 WARNING

This is a Class A product. In a domestic environment it may cause radio interference, in which case the user may
be required to take adequate measures. The typical use is in a conference room, meeting room or auditorium.

CANADA

This Class A digital apparatus complies with Canadian ICES-003.
CCet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Declaration of Conformity

Manufacturer:

projectiondesign as, Habornveien 53, N-1630 Gamle Fredrikstad, NORWAY

We declare under our responsibility that the F1 SX+ digital projector is in conformity
with the following standard(s) and/or other normative document(s):

Electrical safety:

EN60950:2000

Electromagnetic Compatibility (EMC):
Emission: EN 61000-6-3:2001
Immunity: EN 61000-6-1:2001

Following the provision of EU-Directives:

72/23/EEC (Low Voltage Directive)
89/336/EEC (EMC Directive) May 2004

DECLARATION OF CONFORMITY

projectiondesign as
Habornveien 53, N-1630 Gamle Fredrikstad, Norway
www.projectiondesign.com • Tel: [phone]

601-0054-00

user guide • benutzer handbuch • guide d’utilisateur • gu

ía del usario

• manuale d’uso • bruksanvisning
