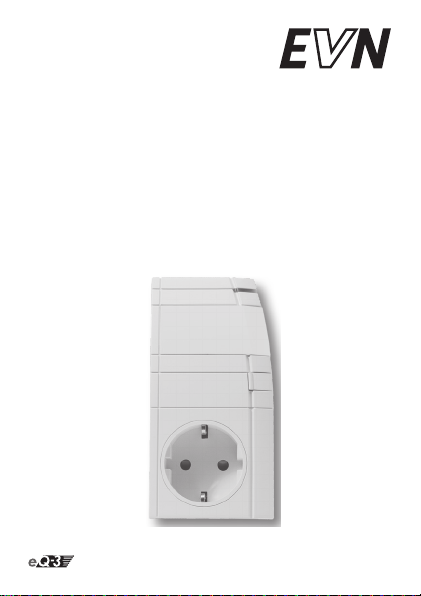

Page 1
Bedienungsanleitung
Operating Manual
EVN SmartHome
Zwischenstecker
Funk-Schaltaktor 1-fach,
Zwischenstecker-Thermostat (S. 2)
Plug Adapter
Wireless switching actuator 1-channel,
plug adapter-thermostat (p. 16)
BC-TS-Sw-Pl-EV
Page 2
Inhaltsverzeichnis
1. Bestimmungsgemäßer Einsatz ...................................3
2. Übersicht ......................................................................4
3. Sicherheitshinweise .....................................................5
4. Entsorgungshinweise ..................................................6
5. Inbetriebnahme / Anlernen ..........................................6
5.1 Steuerung Elektroheizung ...................................7
5.2 Steuerung Warmwasserboiler ..........................10
6. Ablernen / Reset ........................................................13
7. LED-Blinkverhalten ....................................................13
8. Verhalten nach Spannungswiederkehr .....................14
9. Hinweise zum Funkbetrieb ........................................14
10. Technische Eigenschaften ......................................15
Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf.
1. Ausgabe Deutsch 10/2012
Dokumentation © 2012 eQ- 3 Ltd., Hong Kong.
Alle Rechte vorbehalten.
2
BC-TS- Sw- Pl- EV, V1.0, 130371
Page 3
1. Bestimmungsgemäßer Einsatz
Mit dem Zwischenstecker haben Sie die Möglichkeit, Elektroheizungen und Warmwasserboiler per Funk zu steuern.
Elektroheizungen
Elektroheizungen können mit dem Zwischenstecker komfort abel über die Sof tware regulier t werden. Individuell kon -
gurierte Temperatureinstellungen und Wochenprogramme
werden dabei über die Software an den Wandthermostat
gesendet. Dieser misst die Ist-Temperatur im Raum und
regelt das An- und Ausschalten des Zwischenstecker s gemäß der gewünschten Soll-Temperatur
Warmwasserboiler
Zudem ermöglicht der Zwischenstecker das An- und Ausschalten von Warmwasserboilern über die Software.
Der Zwischenstecker kann schnell und ohne Werkzeug
montiert werden und ist nach dem Einstecken in die Steckdose sofort einsatzbereit. Die Kommunikation der Komponenten untereinander erfolgt bidirektional. Somit ist dafür
gesorgt, dass gesendete Informationen den Empfänger
erreichen.
3
Page 4

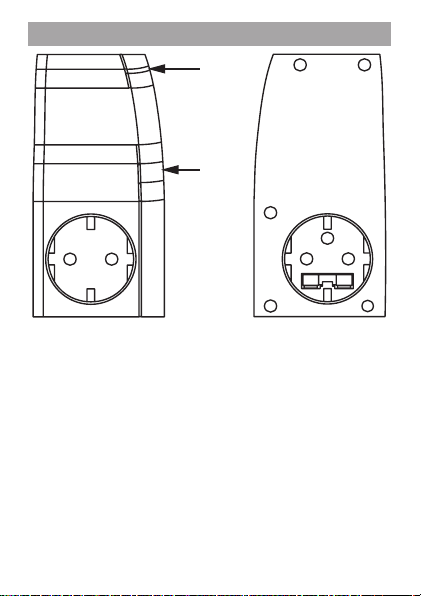

A Geräte-LED
B Anlerntaste
4
2. Übersicht
A
B
Page 5
3. Sicherheitshinweise
Das Gerät ist kein Spielzeug, erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie Verpackungsmaterial nicht achtlos liegen, dies kann für Kinder zu
einem gefährlichen Spielzeug werden.
Öffnen Sie das Gerät nicht, es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.
Belasten Sie das Gerät nur bis zur angegebenen
Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen
Unfall führen.
Für Dauerlast von bis zu 2800 Watt; Kurz zeitige Last
bis 3600 Watt / 16 A (bis 10s).
Geltende Normen und Richtlinien erlauben keine
unbeaufsichtigte Nutzung von nicht ortsfesten Heizungen.
Die über den Zwischenstecker geschaltete elektrische Heizung muss über eine Sicherheitsabschaltung verfügen.
Temperaturregelungen bzw. Temperatursicherungen
im angeschlossenen Gerät (z.B. Elektroheizung)
dürfen nicht außer Kraft gesetzt oder überbrückt
werden.
5
Page 6
Beachten Sie auch die Sicherheitshinweise in der
Bedienungsanleitung Ihrer Elektroheizung bzw. Ihres Warmwasserboilers.
Betreiben Sie das Gerät nur in Innenräumen und
ve r m e i den Si e de n Ein u s s von Fe u c hti g k eit, St a u b
sowie Sonnen- oder Wärmebestrahlung. Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt
zu Garantie- und Haftungsausschluss. Dies gilt
auch für Umbauten und Veränderungen. Die Geräte sind ausschließlich für den privaten Gebrauch
gedacht.
4. Entsorgungshinweise
Gerät nicht im Hausmüll entsorgen!
Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über
die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen!
Das CE-Zeichen ist ein Freiverkehrszeichen, das
sich ausschließlich an die Behörden wendet und
keine Zusicherung von Eigenschaften beinhaltet.
5. Inbetriebnahme / Anlernen
Nach dem Einstecken in die Steckdose ist der Zwischenstecker sofort betriebsbereit.
6
Page 7
Sie können das Gerät
• zur Steuerung von Elektroheizungen oder
• zum An- und Ausschalten von Warmwasserboilern
verwenden.

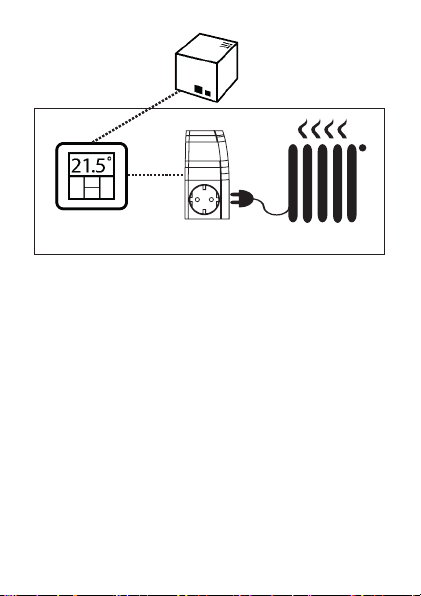

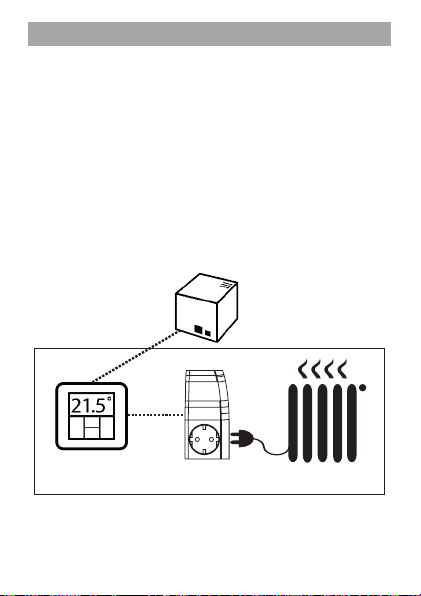

5.1 Steuerung Elektroheizung
Mit dem Zwischenstecker können Sie in Verbindung mit
einem Wandthermostat ortsfeste Elektroheizungen, die
über einen Stecker angeschlossen werden, bequem
über die Software steuern.
Der Wandthermostat misst die Ist-Temperatur im Raum
und regelt das An- und Ausschalten des Zwischensteckers gemäß der gewünschten Soll-Temperatur.
Die Konguration der Betr iebsmodi und Wochenpro gramme er folgt über die Software.
Zur Inbetriebnahme des Zwischensteckers in Verbindung mit einem elektronischen Heizkörper, gehen Sie
wie folgt vor:
7
Page 8
Eigener Raum in der Software
•
Stecken Sie den Zwischenstecker in eine Steckdose.
• Schließen Sie den elektronischen Heizkörper an den
Zwischenstecker an.
• Lernen Sie zunächst den Wandther mostat über die Software an den Cube an. Starten Sie dafür die Geräteerkennung auf Ihrer lokalen Steuerungssoftware. Bei erster Einrichtung des Systems verwenden Sie bitte den
Installationsassistenten. Sie gelangen automatisch zur
Geräteerkennung. Wenn Sie das System bereits nutzen
nden Sie die Geräteerkennung unter dem Menüpunkt
„Meine Geräte“.
• Aktivieren Sie den Anlernmodus am Wandthermostat mit
einem langen Tastendruck der OK-Taste.
• Das Antennensymbol erscheint im Display und der Wandthermostat wird von der Software erkannt.
• Sie können den Wandthermostat einem Raum zuordnen.
• Der Wandther mostat ist nu n im System inte griert u nd kann
in der Software im jeweiligen Raum konguriert werden.
• Lernen Sie jetzt den Zwischenstecker über die Software
8
Page 9
an den Cube an. Starten Sie dafür wieder die Geräteerkennung auf der lokalen Steuerungssoftware.

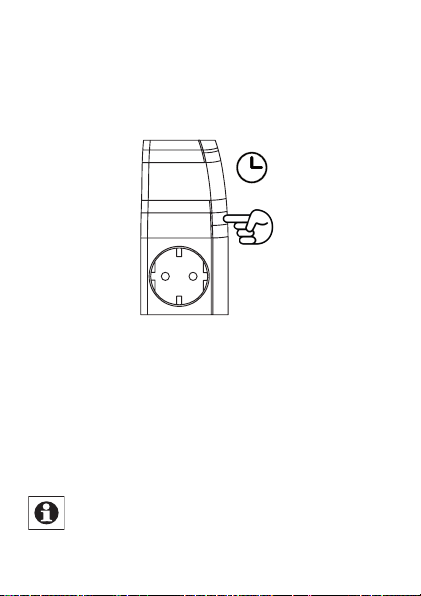

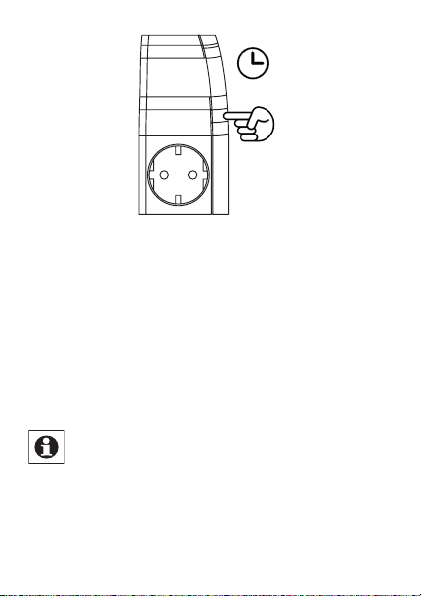

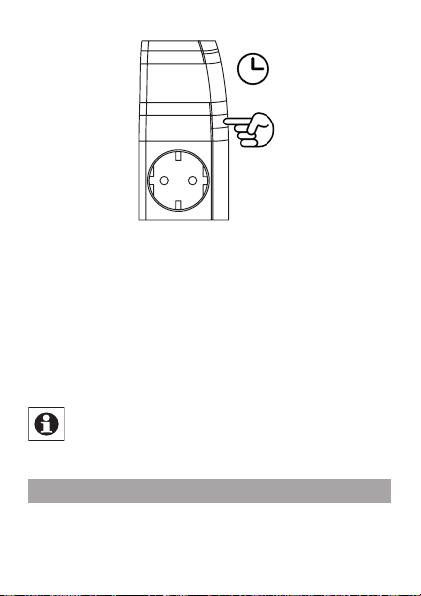

• Aktivieren Sie den Anlernmodus am Zwischenstecker
mit einem langen Tastendruck der Anlerntaste (B). Die
Geräte-LED (A) beginnt zu blinken. Der Anlernvorgang
bleibt für 30 Sekunden aktiv.
> 3 Sek.
• Nach erfolgreichem Anlernen leuchtet die Geräte-LED
(A) für 1 Sekunde auf und der Zwischenstecker erscheint
in der Software.
• Fügen Sie den Zwischenstecker demselben Raum hinzu
wie zuvor den Wandthermostat. Der Anlernvorgang ist
damit erfolgreich abgeschlossen.
Über die Software ist es jetzt möglich, die Elektroheizung
zu steuern und zu regulieren.
Der Zwischenstecker und der Wandthermostat müssen zur Steuerung Ihrer Elektroheizung demselben
Raum in der Software zugeordnet werden.
9
Page 10
Die gleichzeitige Steuerung von herkömmlichen
Heizkörpern und elektronischen Heizkörpern in einem Raum ist nicht möglich. Wenn Sie in einem
System gleichzeitig herkömmliche Heizkörper über
den Heizkörperthermostat und elektrische Heizkörper über den Zwischenstecker regulieren möchten,
müssen für die Geräte jeweils separate Räume in
der Software zugeordnet werden.

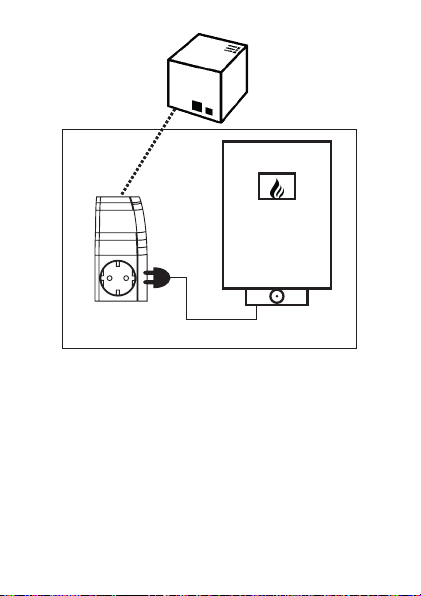

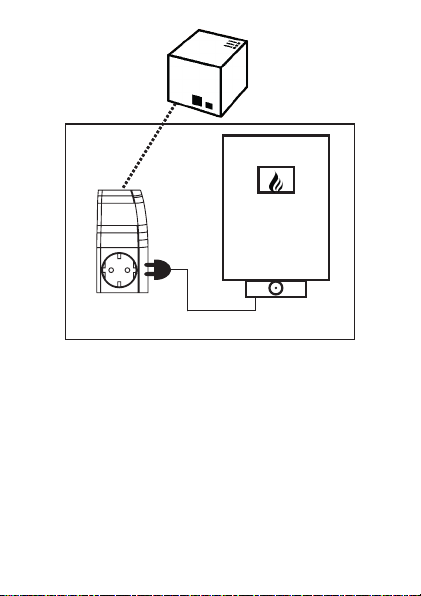

5.2 Steuerung Warmwasserboiler
Sie können den Zwischenstecker zum Ein- und Ausschalten von elektronischen Warmwasserboilern, die über einen
Stecker angeschlossen werden, einsetzen. Über die Software können Zeitprogramme für das Ein - und Ausschalten
des Warmwasserboilers hinterlegt werden.
Zur Inbetriebnahme des Zwischensteckers in Verbindung
mit einem elektronischen Warmwasserboiler, gehen Sie
wie folgt vor:
10
Page 11
Eigener Raum in der Software
•
Stecken Sie den Zwischenstecker in eine Steckdose.
• Schließen Sie den elektronischen Warmwasserboiler an
den Zwischenstecker an.
• Lernen Sie den Zwischenstecker über die Software an
den Cube an. Star ten Sie dafür die Ge räteerkennung auf
Ihrer lokalen Steuerungssoftware. Bei erster Einrichtung
des Systems verwenden Sie bitte den Installationsassistenten. Sie gelangen automatisch zur Geräteerkennung.
Wenn Sie da s Sys tem bere its nutz e n, n de n Sie di e Geräteerkennung unter dem Menüpunkt „Meine Geräte“.
• Aktivieren Sie den Anlernmodus am Zwischenstecker
mit einem langen Tastendruck der Anlerntaste (B). Die
Geräte-LED (A) beginnt zu blinken. Der Anlernvorgang
bleibt für 30 Sekunden aktiv.
11
Page 12
> 3 Sek.
• Nach erfolgreichem Anlernen blinkt die Geräte-LED (A)
für 1 Sekunde auf und der Zwischenstecker erscheint
in der Software.
• Legen Sie jetzt in der Software einen neuen, eigenen
Raum für den Zwischenstecker (z.B. „Warmwasserboiler“) an. Fügen Sie diesem Raum nur den Zwischenstecker und keine anderen Komponenten hinzu.
• Der Anlernvorgang ist damit erfolgreich abgeschlossen.
Über die Software ist es jetzt möglich, den Warmwasserboiler an- und auszuschalten und individuelle Zeitprogramme zu erstellen.

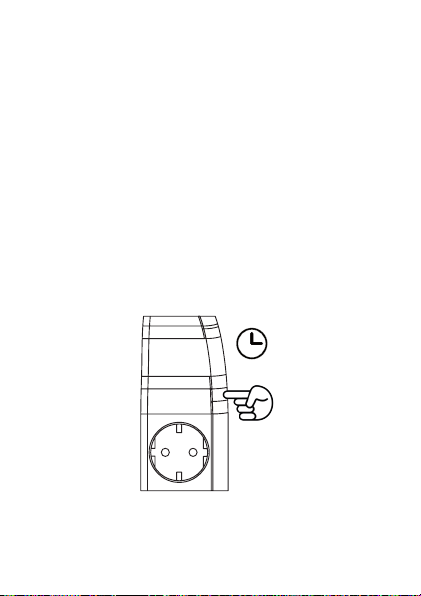

Über kurzen Tastendruck der Anlerntaste kann der
Warmwasserboiler auch direkt am Zwischenstecker
an- und ausgeschaltet werden.
12
Page 13
6. Ablernen / Reset
Der Auslieferungszustand des Zwischensteckers kann manuell wieder hergestellt werden. Dabei gehen alle Einstellungen und Informationen über angelernte Geräte verloren.
Bevor Sie den Zwischenstecker auf Werkzustand
zurücksetzen, l öschen Sie das Gerät zuerst aus der
Software.
• Entfernen Sie den Zwischenstecker aus der Steckdose.
• Stecken Sie den Zwischenstecker wieder in die Steckdo-
se, während Sie die Anlerntaste gedrückt halten.
• Lassen Sie di e Anlernt aste los, sob ald die LED von Le uchten ins Blinken übergeht.
• Die Geräte-LED blinkt 3 Mal kurz und 1 Mal lang auf.
• Damit ist das Gerät erfolgreich zurückgeset zt und der
Auslieferungszustand des Zwischensteckers wieder
hergestellt.
7. LED-Blinkverhalten
Die Blinkfolge der LED hat unterschiedliche Bedeutungen:
Blinkfolge Bedeutung
schnelles Blinken Gerät bendet sich im An-
lernmodus
3x kurz, 1x lang Gerät wird zurückgesetzt
LED im Betrieb an Relais geschlossen
LED im Betrieb aus Relais geöffnet
13
Page 14
8. Verhalten nach Spannungswiederkehr
Nach dem Einschalten der Betriebsspannung (Wiederkehr der Netzspannung) sendet der Zwischenstecker seinen Status an den Cube. Damit bei Spannungswiederkehr
(etwa nach Netzspannungsausfall oder Abschaltung) nicht
alle Geräte gleichzeitig senden, wartet das Gerät eine zufällige Verzögerungszeit vor dem Senden ab.
9. Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht aus-
geschlossen werden können. Störeinüsse können u. a.
durch Schaltvorgänge, Elektromotoren oder auch defekte
Elektrogeräte hervorgerufen werden.
Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten
eine wichtige Rolle.
Hiermit erklärt die eQ- 3 Entwicklung G mbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der
Richtlinie 199 9/5/EG bendet. Die vollständige Konformitätserklärung nden Sie unter w ww.eQ -3.de.
14
Page 15
10. Technische Eigenschaften
Kurzbezeichnung: BC-TS-Sw-Pl-EV
Versorgungsspannung: 230V / 50 Hz
Maximale Schaltleistung: Dauerlast bis zu 2800W;
<10s bis 16A
Lastart:
Stromaufnahme: 3,5 mA Ruhebetrieb
Relais: Schließer,
Schaltertyp: unabhängig montierter
Schalter
Betriebsart: S1
Konstruktionsart: freistehendes Regel und Steuergerät
Wirkungsweise: Typ 1C
Verschmutzungsgrad: 2
Stehstoßspannung: 2500 V
Schutzart: IP20
Umgebungstemperatur: 0°C bis 35 °C
Abmessungen (BxHxT): 62 x 124 x 40 mm
Gewicht: 190 g
Funkfrequenz: 868,3 MHz
Empfängerklasse: SRD Class 2
Typ. Funk-Freifeldreichweite: >100m
DutyCycle: <1% pro h
Trigger-Temperatur: 20°C
Max. Anzahl Zwischenstecker:
pro Installation: max. 4
pro Raum
elektr. Heizungssteuerung: max. 2
elektr. Boilersteuerung: max. 1
Technische Änderungen sind vorbehalten.
ohmsch e Last, cos ≥0,95
1-polig
15
Page 16
Table of contents
1. Intended use ..............................................................17
2. Overview ....................................................................18
3. Safety instructions ..................................................... 19
4. Instructions for disposal ............................................20
5. Initial operation / Teach-in .........................................20
5.1 Electric heating control ......................................21
5.2 Boiler control .....................................................23
6. Reset ..........................................................................25
7. LED ashing sequences ............................................26
8. Behavior after power restoration ...............................26
9. Information about radio operation .............................27
10. Technical characteristics .........................................28
Read this manual carefully before star ting to use the device. Keep
the manual so you can refer to it at a later date should you need to.
1st English edition 10/2012
Documentation © 2012 eQ-3 Ltd., Hong Kong.
All rights reserved.
BC-TS- Sw- Pl- EV, V1.0, 130371
16
Page 17
1. Intended use
With the Plug Adapter, electric heatings and boilers can
be controlled via radio.
Electric heatings
With the Plug Adapter, electric heatings can be controlled
comfor tably via the Software.
Individually congured temperature settings and week programmes are sent via the Software to the Wall The rmostat.
The Wall Thermostat measures the actual temperature in
the room and - depending on the desired setpoint temperature - switches the Plug Adapter on and of f.
Boilers
In addition, with the Plug Adapter boilers can be switched
on and off via the Software.
The Plug Adapter can be installed quickly and without tools.
After plugging in the device, it is immediately ready to use.
Communication between components is bi-directional. This
ensures that the information sent reaches the recipient.
17
Page 18
A Device LED
B Teach-in button
18
2. Over view
A
B
Page 19
3. Safety instructions
This device is not a toy; do not allow children to play
with it. D o not leave packaging material lying around,
as it can be dangerous in the hands of a child.
Do not open the device: it does not c ontain any components that need to be serviced by the user. In the
event of an error, please return the device to our service department.
Do not exceed the capacity specied for the device.
Exceed ing this capacit y could lead to the d estruction
of the devic e, to a re or to an electrical accident.
For permanent load of up to 280 0 watt; transient load
up to 3600 watt / 16 A (up to 10s).
Relevant standards and guidelines do not allow unattended use of non-stationary heatings.
The electric heating connected to the Plug Adapter
has to dispose of a safety shut-off.
Temperature controls respectively thermal fuses of
the connected device (e.g. electric heating) must not
be disabled.
Please also note the security inst ructions of the o perating manual of your electric heating or boiler.
19
Page 20
The device may only be operated indoors and must
be protected from the effects of damp and dust, as
well as solar or heat radiation. Using this device for
any purpose other than that described in this operating manual does not fall within the scope of intended use and shall invalidate any warranty or liability. This also applies to any conversion or modi-
cation work. This device is intended for private use
only.
4. Instructions for disposal
Do not dispose of the device with regular domestic
waste!
Electronic equipment must be disposed of at local
collection points for waste electronic equipment in
compliance with the Waste Electrical and Electronic Equipment Directive.
The CE Marki ng is simply an of c ial symb ol relating to the free movement of a product; it does not
warrant a product’s characteristics.
5. Initial operation / Teach-in
After plugging in the Plug Adapter, it is immediately ready to use.
You can use the device to
• control electric heatings or
• switch on and off boilers.
20
Page 21
5.1 Electric heating control
In connection with the Wall Thermostat, the Plug Adapter
can comfortably control stationary electric heatings that
are connected to a plug via the Software.
The Wall Thermostat measures the actual temperature in
the room and - depending on the desired setpoint temperature - switches the Plug Adapter on and of f.
The conguration of operating modes and week programmes is made via the Software.
For the initial operation of your Plug Adapter in connection with an electric heating, please proceed as follows:
Separate room in the Software
• Plug in the Plug Adapter into a power socket.
• Plug in your electric heating into the Plug Adapter.
• First, teach-in the Wall Thermostat to the Cube via the
21
Page 22
Software. Therefore, start the device detection via the
local sof tware. For rst set ting please use the in stall wizard. You will attain to „Geräteerkennung“. If you alrea-
dy use the system, you will nd „Geräteer kennung“ via
menu item „Meine Geräte“.
• Perform a long press of the „OK“ key on the Wall Thermostat.
• The antenna symbol appears in the display and the Wall
Thermostat will be recognized by the Soft ware.
• Assign the Wall Thermostat to a room.
• The Wall Therm ostat is now integrated in the system and
c a n be co n g u re d in th e So ft wa re of th e re s pe c ti v e ro o m.
• Now teach-in the Plug Adapter to the Cube via the Soft-
ware. Therefore, start the device detection via the local
software. Press and hold down the teach-in button (B)
for at least 3 seconds. The device LED (A) starts to ash.
The teach-in time is 30 seconds.
> 3 sec.
• If teach-in has been successful, the device LED (A)
starts to ash for 1 sec. and the Plug Adapter will ap -
pear in the Software.
22
Page 23
• Add the Plug Adapter to the sa me room as the Wall Thermostat previously. The teach-in procedure has successfully been completed.
Via the Software, you can now control and regulate your
electric heating.
To be able to control your electric heating, the Plug
Adapter and the Wall Thermostat have to be allocated to the same room in the Software.
It is not possible the control conventional heatings
and electric heatings in one room. If you wish to
contro l conventional heatings via the Radiator Thermostat and electric heatings via the Plug Adapter
in one system, the devices have to be allocated to
separate rooms in the Software.
5.2 Boiler control
You can use the Plug Adapter to switch on and off electric boilers that are connected to a plug. Via the Software
you can set individual time programmes for switching the
boiler on and off.
For the initial operation of your Plug Adapter in connection with an electric boiler, please proceed as follows:
23
Page 24
Separate room in the Software
•
Plug in the Plug Adapter into a power socket.
• Plug in your boiler into the Plug Adapter.
• Teach-in the Plug Adapter to the Cube via the Software.
Therefore, start the device detection via the local software. Press and hold down the teach-in button (B) for at
least 3 seconds. The device LED (A) starts to ash. The
teach-in time is 30 seconds.
24
Page 25
> 3 Sek.
• If teach-in has been successful, the device LED (A)
starts to ash for 1 sec. and the Plug Adapter will ap -
pear in the Software.
• Add a new room only for the Plug Adapter (e.g. „Boiler“)
in the Software. Only add the Plug Adapter into the room
and no other devices.
• The teach- in proce dure has suc cessful ly been com pleted.
Via the Software, you can now switch the boiler on and of f
and create individual time programmes.
You can also switch the boiler on and off directly at
the devic e by pressing the teac h-in button (B) shortly.
6. Reset
The Plug Adapter can be reset to the initial state manually.
Restoring the initial state deletes all settings and information about taught-in devices.
25
Page 26
Before resetting the Plug Adapter, please rst delete the device from the Software.
• Unplug the Plug Adapter from the socket.
• Press and hold down the teach-in button (B) and at the
same time plug in the Plug Adapter to the socket again.
Release the teach-in button (B), as soon as the LED
changes from shining to ashing.
• The device LED ashes 3 times shor tly and 1 time long.
• The initial state of the Plug Adapter has now success-
fully been restored.
7. LED ashing sequences
The LED’s ashing sequences have different meanings:
Flashing sequence Meaning
Fast ashing Device in teach-in mode
3x short, 1x long Device is being reset
LED on during operation Relay closed
LED off during operation Relay open
8. Behavior after power restoration
After switching the operating voltage on (mains voltage
returned), the Plug Adapter sends its current status to the
Cube. To ensure that not all devices are sending information at the same time during power recovery (e.g. after power failure or switch-off) the device waits a random delay
time before sending.
26
Page 27
9. Information about radio operation
Radio transmission is performed on a non-exclusive
transmission path, which means that there is a possibility
of interference occurring. Interference can also be caused
by switching operations, electrical motors or defective
electrical devices.
The range of transmission within buildings can differ
greatly from that available in the open air. Besides the
transmitting power and the reception characteristic s of the
receiver, environmental factors such as humidity in the vicinity have an important role to play, as do on-site structural/screening conditions.
eQ-3 Entwicklung GmbH hereby declares that this device complies with the essential requirements and other
relevant regulations of Directive 1999/5/EC. You can nd
the full declaration of conformity at www.eQ-3.de.
27
Page 28
10. Technical characteristics
Short description: BC-TS-Sw-Pl-EV
Power supply: 230V / 50 Hz
Max. current consumption: Permanent load up to
2800W;
<10s to 16
Load type: ohmic load, cos ≥0,95
Power consumption: 3,5 mA standby
Relay: Make-contact, 1-pole
Switch type: Independently mounted
switch
Operating mode: S1
Construction type: Free-standing control
device
Method of operation: Type 1C
Degree of pollution: 2
Impulse withstand voltage: 2500 V
Protection type: IP20
Ambient temperature: 0°C to 35 °C
Dimensions (WxHxD): 62 x 124 x 40 mm
Weight: 190 g
Radio frequency: 868,3 MHz
Receiver class: SRD Class 2
Typ. range of transmission: 100m
DutyCycle: <1% pro h
Trigger temperature: 20°C
Max. number of Plug Adapters:
per installation: max. 4
per room:
electr. heating control: max. 2
electr. boiler control: max. 1
Subject to technical changes.
28
Page 29
293031
Page 30
Page 31
Page 32
Hersteller:
eQ-3 AG
Maiburger Straße 29
26789 Leer
www.eQ-3.com
32
Loading...
