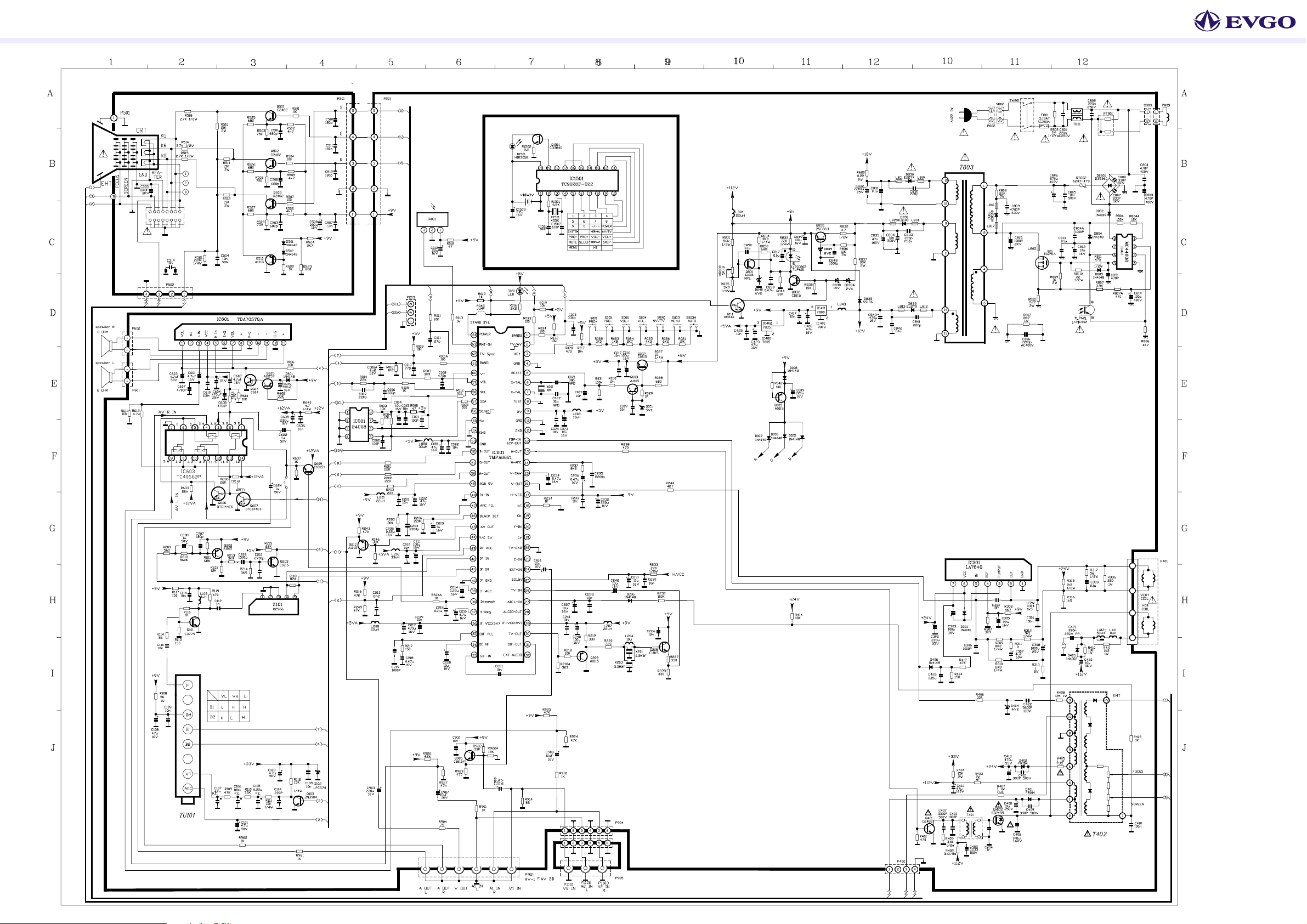

EVGO ET-2175A Schematic

Download

Page 1

9 3

14 13 16 11

372535

7641

SDB T A N

M U T E

- /

D I S P L

Y S L E E P

N O R ML

S K

/ AT V

20 29

3621

10 34 3 33 54 8

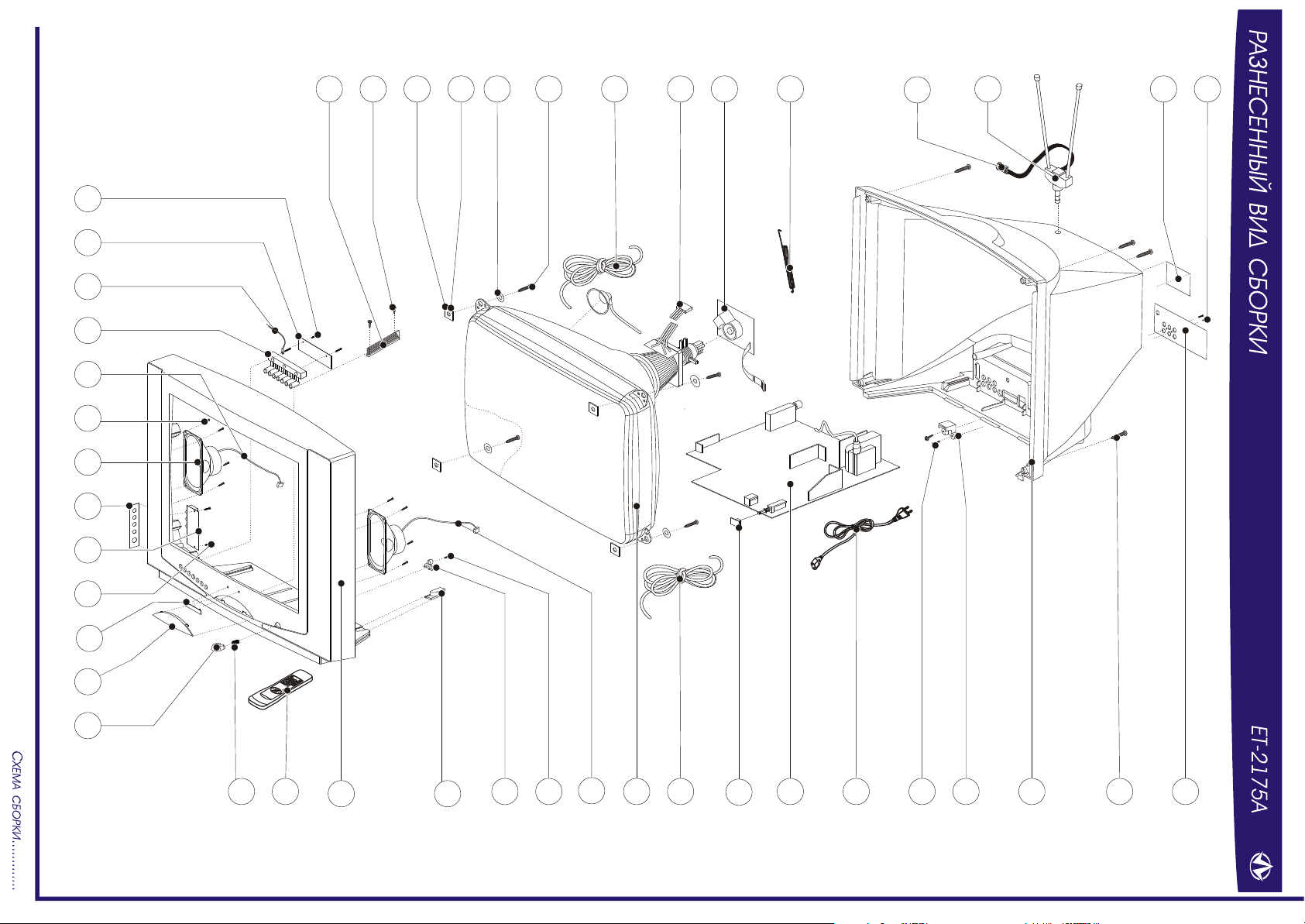

Page 2

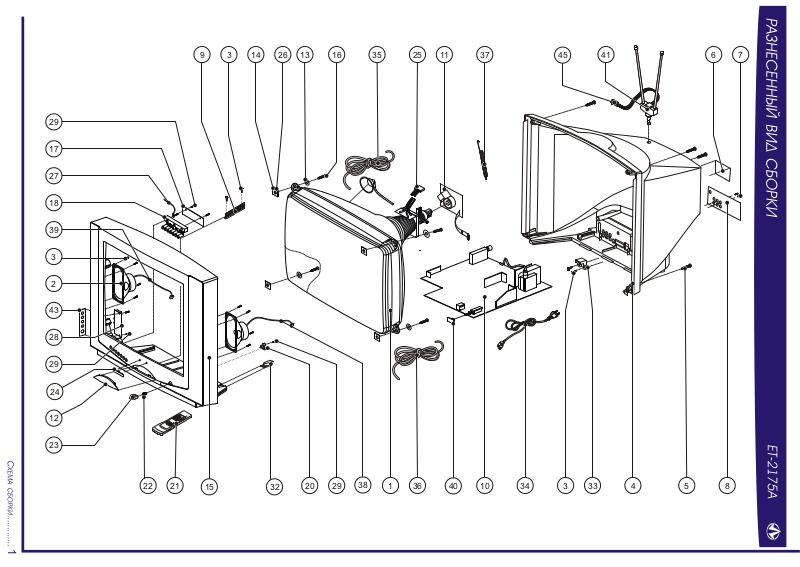

Ïîç. ¹ Код детали Наименование Êîë. П римечание

Сборочные е диницы

Детали корпуса

4 T04100000 Крыш ка задняя 1

9 T04100001 Направляющ ая 1 12 T03100003 Панель 1 15 T04100002 Панель передняя 1 20 T03100002 Вставка прозрачная 1

Детали механизма

18 T03300000 Панель кнопочная 1 23 T04300000 Кнопка 1 32 T03300002 Ф иксатор шнура сетевого 1 33 T03300003 Ловитель 1

Элементы электрической схемы

1 T03200000 Кинес коп 1

2 T03200001 Громкоговоритель 2 45-512086- XX0 8 Îì 6 Âò 10 T04200000 Плата основная 1 11 T03200003 Плата кинескопа 1 17 T04200001 Плата управления 1 25 T03200009 Провод ОС 1 27 T03200010 Провод заземления 1 28 T03200004 Плата подключения дополнительная 1 34 T03200005 Шнур сетевой 1 35 T03200006 Провод заземления кинескопа 1 36 T03200007 Петля размагничивания 1 38 T00200008 Провод громкоговорителя левый 1 39 T00200009 Провод громкоговорителя правый 1

Детали крепления

3 F00330104 Âèíò 3õ10 12

5 F02140202 Âèíò 4õ20 4

7 F05530102 Âèíò 3õ10 2 13 F40060181 Шайба 4 16 F21360281 Áîëò 6õ28 4 29 F02130081 Âèíò 3õ8 6

Аксе ссуары

21 T04900000 Пульт дистанционного управления 1 41 T03900001 Антенна 1 42 T03900002 Элемент питания R03 AAA 2 45 T03900003 Адаптер антенный 1

Прочее

6 T04400000 Шильд ик 1

8 T04400001 Стикер 1 14 T03400002 Прокладка 4 22 T03400003 Пружина 1 24 T04400002 Логотип 1 26 T03400008 Прокладка 4 37 T03400005 Пружина 1 40 T03400006 Переходник кнопки 1 43 T04400003 Стикер audio-video 1 50 T04400004 Руководство по эксплуатации 1

Í.Ï. - не поставляется.

Page 3

ТЕЛЕВИЗОР ЦВЕТНОГО ИЗОБРАЖЕНИЯ МОДЕЛЬ ЕТ-2175А (PAL SECAM B/G D/K AV-NTSC)

Page 4

МОДЕЛЬ ЕТ-2175A

Код Спецификация Кол-во Позиционный номер

EW0000002 Выключатель PS5E-B 1 S801

ED000001C Диод 16В 0,5Вт 1 D838

ED000000S Диод 1N4001 1 D301

ED000000T Диод 1N4002 1 D405

ED0000004 Диод 1N4148 10 D002, D005, D006, D007, D008, D206, D601, D501,

D502, D805

ED000000W Диод 1SS136 2 D804, D835

ED000001I Диод 5,1В 0,5Вт 1 D001 ED000001J Диод 6,2В 0,5Вт 2 D840, D404

ED000001K Диод 8,2В 0,5Вт 1 D839

ED000001U Диод CW574CD 1 D102

ED0000001 Диод FR104 5 D401, D402, D802, D830, D833

ED000001S Диод HER108 1 D806

ED000000R Диод RL255 4 D815, D816, D817, D818

ED0000010 Диод RU3AM 1 D831

EXS000000 Диод инфракрасный FB205 1 D051

EL1000001 Индуктивность 100мкГн 1 L804

EL2000000 Индуктивность 10мкГн 2 L002, L204

EL1000002 Индуктивность 1мкГн 1 L103

EL2000001 Индуктивность 22мкГн 3 L201, L207, L208

EL2000003 Индуктивность 27мкГн 1 L209

EL2000005 Индуктивность 33мкГн 2 L080, L843

EL3000005 Индуктивность 50мкГн 1 L412

EL4000003 Индуктивность

EXZ000003 Кварц 8МГц 1 X001

EC600000G Конденсатор 0,0015мкФ 63В +/-5% 1 C209

EC600000M Конденсатор 0,0022мкФ 63В +/-5% 2 C204, C213

EC600000U Конденсатор 0,0027мкФ 63В +/-5% 1 C210

EC600000I Конденсатор 0,0047мкФ 63В +/-5% 2 C607, C608

EC600000K Конденсатор 0,0056мкФ 63В +/-5% 1 C422

EC600000Q Конденсатор 0,0082мкФ 63В +/-5% 1 C235

EC4000000 Конденсатор 0,01мкФ 1600В +/-5% 1 C402

EC800000O Конденсатор 0,01мкФ 500В +/-10% 6 C504, C805, C834

EC800000H Конденсатор 0,01мкФ 50В +80%/-20% 27 C005, C017, C019, C020, C024, C082, C109, C110,

EC600000F Конденсатор 0,01мкФ 63В +/-5% 1 C215

EC7000001 Конденсатор 0,033мкФ 100В +/-5% 1 C405

EC600000J Конденсатор 0,047мкФ 63В +/-5% 1 C107

EC4000009 Конденсатор 0,056мкФ 250В +/-5% 1 C410

EC5000004

EC800000D Конденсатор 0,1мкФ 50В +80%/-20% 1 C226

EC5000006 Конденсатор 0,1мкФ 63В +/-5% 6 C106, C309, C301, C610, C836, C850

EC4000002 Конденсатор 0,22мкФ 250В +/-20% 1 C801

EC000001N Конденсатор 0,22мкФ 50В +/-10% 1 C205

EC600000V Конденсатор 0,22мкФ 63В +/-5% 1 C105

EC400000P Конденсатор 0,39мкФ 250В +/-5% 1 C421

EC000001O Конденсатор 0,47мкФ 50В +/-10% 2 C234, C236

EC000001B Конденсатор 0,47мкФ 50В +/-20% 1 C218 EC000000D Конденсатор 1000мкФ 16В +/-20% 2 C832, C849

EC0000007 Конденсатор 1000мкФ 25В +/-20% 1 C308

EC800000Q Конденсатор 1000пФ 2000В +/-10% 1 C815

EC8000000 Конденсатор 1000пФ 500В +/-10% 2 C401, C404

EC800000I Конденсатор 1000пФ 50В +/-10% 5 C112, C219, C306, C804A, C848

Конденсатор 0,1мкФ 400В +/-10% 1 C802A

64мкГн

1 L411

C114, C135, C201, C212, C221, C228, C230, C233, C239, C241, C417, C425, C507, C514, C636, C931, C813, C831, C842

Page 5

EC0000001 Конденсатор 100мкФ 160В +/-20% 1 C835

EC000000W Конденсатор 100мкФ 16В +/-20% 6 C009, C016, C211, C240, C416, C605

EC000000O Конденсатор 100мкФ 35В +/-20% 1 C303

EC800000C Конденсатор 100пФ 50В +/-5% 1 C814

EC0000010 Конденсатор 10мкФ 100В +/-20% 1 C420

EC000000R Конденсатор 10мкФ 16В +/-20% 7 C004, C023, C220, C227, C242, C907, C908

EC000000L Конденсатор 10мкФ 250В +/-20% 1 C408

EC0000003 Конденсатор 10мкФ 35В +/-20% 1 C812

EC8000015 Конденсатор 10пФ 50В +/-5% 1 C304

EC000001T Конденсатор 150мкФ 400В +/-20% 1 C806 EC800001K Конденсатор 180пФ 50В +/-5% 4 C207, C510, C511, C512

EC000000Q Конденсатор 1мкФ 50В +/-20% 5 C203, C208, C214, C622, C624

EC3000002 Конденсатор 1мкФ 50В +/-20% 1 C916

EC000000A Конденсатор 2,2мкФ 50В +/-20% 1 C008A

EC800001Q Конденсатор 2200

пФ 2000В +/-10%

1 C505

EC8000011 Конденсатор 2200пФ 400В +/-20% 1 C816

EC000000E Конденсатор 220мкФ 16В +/-20% 5 C231, C635, C903, C232, C508

EC0000017 Конденсатор 220мкФ 35В +/-20% 1 C302

EC800001F Конденсатор 220пФ 1000В +/-10% 1 C833

EC800001G Конденсатор 220пФ 250В +/-10% 1 C830

EC800000N Конденсатор 220пФ 50В +/-5% 4 C841, C007, C104, C427

EC000000S Конденсатор 22мкФ 16В +/-20% 3 C015, C305, C909

EC8000009 Конденсатор 22пФ 50В +/-5% 1 C225

EC800001L Конденсатор 27пФ 50В +/-5% 2 C010, C011

EC8000002 Конденсатор 3300пФ 500В +/-10% 1 C407

EC800000W Конденсатор 330пФ 50В +/-5% 2 C003, C006

EC8000003 Конденсатор 390пФ 500В +/-10% 2 C409, C412

EC800000Y Конденсатор 39пФ 50В +/-5% 2 C021, C022

EC000000V Конденсатор 4,7мкФ 50В

+/-20%

7 C101, C103, C307, C601, C602, C216, C603

EC800001I Конденсатор 4700пФ 500В +/-10% 2 C807, C808

EC7000006 Конденсатор 4700пФ 630В +/-5% 1 C809

EC0000006 Конденсатор 470мкФ 16В +/-20% 2 C217, C843

EC000000T Конденсатор 470мкФ 25В +/-20% 1 C604

EC000000U Конденсатор 470мкФ 35В +/-20% 1 C413

EC8000010 Конденсатор 470пФ 400В +/-10% 2 C803, C804

EC800000G Конденсатор 470пФ 50В +/-5% 2 C008, C851

EC000000H Конденсатор 47мкФ 160В +/-20% 1 C411

EC0000011 Конденсатор 47мкФ 16В +/-20% 5 C081, C108, C202, C418, C423

EC800001M Конденсатор 560пФ 2000В +/-5% 1 C406B

EC800001B Конденсатор 680пФ 50В +/-5% 3 C501, C502, C503

EC2000003 Конденсатор переменный B10K 1 VR830

EW1000000 Микропереключатель K66T-2-2.0-5 VCD-

7 S1401, S1402, S1403, S1404, S1405, S1406, S1407

D302

EI0000019 Микросхема 4066 1 IC603

EI0000024 Микросхема L7809CV 1 IC401

EI000000A Микросхема LA7840 1 IC301

EI000001M Микросхема M24C08 1 IC001

EI0000007

Микросхема MC44608P40 1 IC801

EI000002J Микросхема TDA7057AQ 1 IC601

EI0000025 Микросхема UA7805C 1 IC402

EXO000003 Оптрон HPC922-C 1 IC802

EXP000003 Позистор MZ73-20OM 1 RT801

EXP000004 Позистор NTC4.7D2-14 1 RT802

EI0000008 Процессор TCL-A19V01-TO

1 IC201

8821CPNG4GD9

ES000001F Разъем RCA JACK AV-3.2-6W-K 1 P901

ES000000W Разъем S11-02Y 1 P601

ES000000U Разъем S11-2Y 1 P601H ES000000D Разъем TJC1-1A 1 P503

ES000000B Разъем TJC1-2A 1 P802

ES000000A Разъем TJC1-4A 1 P401

Page 6

ES000000C Разъем TJC2-2A 1 P801

ES000001E Разъем TJC3-02H 1 P602H

ES0000008 Разъем TJC3-2A 2 P001, P602

ES000000K Разъем TJC3-2Y 1 P1401 ES000001D Разъем TJC3-3A 1 P203

ES0000004 Разъем TJC3-4A 1 P402

ES000000F Разъем TJC3-4Y 1 P502

ES000000M Разъем TJC3-5A 1 P201

ES000000E Разъем TJC3-5Y 1 P501

ES0000005 Разъем TJC3-6A 1 P904

ES000000I Разъем TJC3-6Y 1 P1104B ES0000018 РазъемGZS10-2-108 1 S501

ER000005G Резистор 0,1МОм 0,25Вт +/-1% 1 R804

ER0000024 Резистор 0,22Ом 2Вт +/-5% 2 R620, R810

ER000000N Резистор 1,2кОм 1/6Вт +/-5% 1 R010

ER0000033 Резистор 1,2кОм 1Вт +/-5% 1 R441

ER0000065 Резистор 1,2Ом 2Вт +/-5% 1 R313

ER000000R Резистор 1,5кОм 1/6Вт +/-5% 1 R1406

ER000000V Резистор 1,8кОм 1/6Вт +/-5% 1 R1407

ER0000064 Резистор 1,8Ом 2Вт +/-5% 1 R407

ER0000023 Резистор 100кОм 0,25Вт +/-5% 1 R521 ER000000M Резистор

100кОм 1/6Вт +/-5%

1 R031

ER000000J Резистор 100Ом 1/6Вт +/-5% 8 R001A, R033, R034, R047, R218, R501, R504, R507

ER000000L Резистор 10кОм 1/6Вт +/-5% 13 R001, R003, R004, R009, R017, R019, R030, R032,

R406, R611, R1401, R614, R844

ER0000032 Резистор 10кОм 1Вт +/-5% 1 R410 ER000005C Резистор 10кОм 5Вт +/-10% 1 R836

ER000003T Резистор 10МОм 0,25Вт +/-5% 1 R1

ER000002B Резистор 10Ом 0,25Вт +/-5% 1 R027 ER000005X Резистор 12кОм 0,25Вт +/-5% 1 R804A

ER000002W Резистор 12кОм 1/6Вт +/-5% 1 R212 ER000001M Резистор 12кОм 1Вт +/-5% 1 R408

ER0000059 Резистор 13кОм 1/6Вт +/-5% 1 R312

ER000000Q Резистор 150Ом 1/6Вт +/-5% 3 R115, R117, R217

ER000000S Резистор 15кОм 1/6Вт +/-5% 2 R111, R112 ER000003O Резистор 15кОм 2Вт +/-5% 5 R404, R510, R511, R512, R837

ER000000W Резистор 18кОм 1/6Вт +/-5% 1 R414

ER000000K Резистор 1кОм 1/6Вт +/-5% 16 R005, R013, R015, R029, R116, R415, R604A,

R610, R622, R637, R522, R809, R901, R912, R961, R962

ER000002C Резистор 1Ом 0,5Вт +/-5% 1 R314

ER000002F Резистор 1Ом 1Вт +/-5% 3 R403, R405, R418

ER000004V Резистор 2,2кОм 0,5Вт +/-5% 1 R316

ER0000010 Резистор 2,2кОм 1/6Вт +/-5% 2 R016, R042

ER000003P Резистор 2,7кОм 0,5Вт +/-5% 3 R514, R515, R518

ER000002V Резистор 2,7кОм 1/6Вт +/-5% 2 R1408, R524

ER000002U Резистор 220кОм 1/6Вт +/-5% 1 R206

ER000005A Резистор 220Ом 0,25Вт +/-5% 1 R833 ER000003E Резистор 220Ом 1/6Вт +/-5% 4 R201, R202, R203, R220

ER0000044 Резистор 220Ом 1Вт +/-5% 1 R336

ER0000011 Резистор 22кОм 1/6Вт +/-5% 4 R014, R215, R633, R636

ER0000061 Резистор 22кОм 5Вт +/-10% 1 R808

ER0000021 Резистор 22Ом 0,25Вт

+/-5%

1 R811A

ER0000013 Резистор 270Ом 1/6Вт +/-5% 1 R233

ER0000014 Резистор 27кОм 1/6Вт +/-5% 1 R922A

ER0000029 Резистор 3,3кОм 1/6Вт +/-5% 3 R046, R218A, R834

ER000002I Резистор 3,3кОм 5Вт +/-5% 1 R402

ER0000062 Резистор 3,6кОм 1/6Вт +/-5% 1 R807

ER000003Z Резистор 3,9кОм 0,25Вт +/-5% 1 R835

ER000003S Резистор 3,9кОм 1/6Вт +/-5% 4 R007, R213, R214, R307

ER000002X Резистор 30кОм 1/6Вт +/-5% 1 R205

Page 7

ER0000038 Резистор 330Ом 0,5Вт +/-5% 1 R409

ER0000015 Резистор 330Ом 1/6Вт +/-5% 3 R219, R227, R228

ER0000016 Резистор 33кОм 1/6Вт +/-5% 5 R110, R232, R602, R922, R838

ER000005Q Резистор 4,3кОм 1/6Вт +/-5% 1 R1404

ER000002M Резистор 4,7кОм 1/6Вт +/-5% 9 R011, R244, R308, R612, R613, R502, R505, R508,

R806

ER0000048 Резистор 4,7Ом 0,25Вт +/-5% 1 R640

ER000005B Резистор 4,7Ом 0,5Вт +/-5% 1 R832

ER0000022 Резистор 470Ом 0,25Вт +/-5% 1 R811 ER0000018 Резистор 470Ом 1/6Вт +/-5% 6 R020, R119, R238, R243, R401, R923

ER0000019 Резистор 47кОм 1/6Вт +/-5% 7 R109, R216, R245, R924, R925, R926, R927

ER000002Z Резистор 47Ом 1/6Вт +/-5% 2 R002, R018

ER000004X Резистор 560кОм 1/6Вт +/-5% 1 R210

ER000001B Резистор 560Ом 1/6Вт +/-5% 1 R209

ER000004A Резистор 56кОм 0,5Вт +/-5% 1 R831

ER000005R Резистор

56Ом 0,5Вт +/-5%

1 R317

ER0000030 Резистор 56Ом 1/6Вт +/-5% 1 R114

ER000005U Резистор 56Ом 1Вт +/-5% 1 R108

ER000001D Резистор 6,2кОм 1/6Вт +/-5% 2 R1405, R850

ER000004K Резистор 6,8кОм 0,25Вт +/-5% 1 R310

ER000001F Резистор 680Ом 1/6Вт +/-5% 5 R028, R523, R525, R526, R527

ER000002A Резистор 68кОм 1/6Вт +/-5% 1 R211

ER000005S Резистор 750Ом 1/6Вт +/-5% 3 R503, R506, R509

ER000001H Резистор 75Ом 1/6Вт +/-5% 1 R904

ER0000063 Резистор 8,2кОм 0,25Вт +/-5% 1 R309

ER000003R Резистор 8,2кОм 1/6Вт +/-5% 2 R006, R237

ER0000027 Резистор 8,2МОм 1Вт +/-5% 1 R812

ER000004G Резистор 820Ом 1/6Вт +/-5% 1 R118

ER000001I Резистор 82Ом 1/6Вт +/-5% 1 R914

EXC000006 Резонатор керамический

заградительный

1 X203

5,5МГц

EXC000005 Резонатор керамический заградительный

1 X201

6,5МГц

EQ000000N Транзистор 2N3904 1 Q103

EQ000000U Транзистор 2SA1015Y 7 Q003, Q005, Q202, Q209, Q210, Q510, Q605

EQ000000W Транзистор 2SC1815Y 9 Q002, Q208, Q603, Q608, Q609, Q203, Q831, Q832,

Q905

EQ000000X Транзистор 2SC2482 4 Q401, Q501, Q502, Q503

EQ0000018 Транзистор 2SC2688L 1 Q830

EQ000000Y Транзистор 2SC3779D 1 Q101 EQ000001E Транзистор 2SK2996 1 Q801 EQ000000P Транзистор 3DD1555 1 Q402

EQ000001H Транзистор DTC124ES 1 Q604

EQ000000B Транзистор DTC144ES 3 Q211, Q606, Q607

ET000000U Трансформатор BCK-3546 1 T803

ET000000P Трансформатор BCT-1902 1 T401 ET000000R Трансформатор BSC25-0299D 1 T402

EX0000004 Тюнер TM9801AVS 1 TU101

EXF000006 Фильтр K2959M 1 Z101

EXF00000B Фильтр LCL-2821 1 T801

EF0000005 Фотоприемник HK381A 1 IR001

Page 8

Руководство по настройке телевизора

МОДЕЛЬ ET-1475A/2175A/2190A

Системы: PAL/SECAM BG/DK/I, NTSC M

Сервисный режим

Сервисный режим (режим “D”) необходим для настройки и регулировки параметров телевизора, например, при замене микросхемы памяти (IC 001), кинескопа. Для входа в сервисный режим включите телевизор, нажмите кнопку VOLUME (уменьшение громкости) на панели телевизора и снизив громкость до минимального уровня, не отпуская кнопку, нажмите кнопку DISPLAY на пульте дистанционного управления. В верхней части экрана появится символ (D). Для выхода из сервисного режима необходимо выключить телевизор кнопкой STANDBY пульта ДУ.

Процесс настройки

Режим «D»

Настройка параметров производится с пульта ДУ кнопками ◄►. Выбор регулируемого параметра – кнопками ▲▼. Выбор групп параметров – кнопками (0 – 9) , CALENDAR. Описание меню настроек приведены в таблицах ниже. В скобках указаны параметры, которые могут быть изменены в процессе регулировок. Значения параметров, приведенные без скобок , изменению не подлежат!

Кнопка «0» - меню регулировки баланса белого.

Настройка

RB Предел красного (80) GB Предел зелёного (80) BB Предел синего (80) GD Регулировка зелёного (40) BD Регулировка синего (40)

Описание

Page 9

Кнопка «1» - меню настройки геометрических параметров изображения в системе PAL / NTSC.

Настройка Описание

HPOS Позиция по горизонтали PAL 50Гц (11) HIT Размер по вертикали PAL 50Гц (18) VP50 Позиция по вертикали PAL 50Гц (00) VLIN Линейность по вертикали PAL 50Гц (08) VCS S-корректировка по вертикали PAL 50Гц (03) VBLK V BLK Старт / Стоп (00) VCEN V Центровка 50Гц (16) OSDH Позиция экранного меню по вертикали PAL 50Гц

(25)

VP60 Позиция по вертикали NTSC 60ГЦ (01) HITS Размер по вертикали NTSC 60Гц (26) VLIS Линейность по вертикали NTSC 60Гц (07) VSS S-корректировка по вертикали NTSC 60Гц (00) OSDHS Позиция экранного меню по вертикали NTSC

(1F)

HPS Позиция по горизонтали NTSC 60Гц (10)

Кнопка «3» - меню 1 настройки параметров изображения.

Настройка Описание

CNTX Максимальный контраст (59) CNTN Минимальный контраст (08) BRTX Максимальная яркость (20) BRTN Минимальная яркость (25) COLX Максимальная цветность (4F) COLN Минимальная цветность (00) TNTX Максимальный уровень тона в NTSC (28) TNTN Минимальный уровень тона в NTSC (28)

Page 10

Кнопка «4» - меню 2 настройки параметров изображения.

Настройка Описание

CNTC 50% контраст (40) BRTC 50% яркость (50) COLC 50% цветность (4F) TNTC 50% тона (NTSC) (40) COLP Уровень цветности для PAL (00) COLS Уровень цветности для SECAM (40) SCOL Суб. цветность (0 4) SCNT Суб. контраст (0 F)

Кнопка «5» - меню настройки чёткости изображения.

Настройка Описание

ST3 50% чёткость в системе 3.58 NTSC (TV) (20) SV3 50% чёткость в системе 3.58 NTSC (AV) (20) ST4 50% чёткость в системе 4.43 (TV) (18) SV4 50% чёткость в системе 4.43 (AV) (18) SVD 50% чёткость в DVD (19) ASSH Асимметрия чёткости (04) SHPX Максимальная чёткость (1A) SHPN Минимальная чёткость (1A)

Кнопка «6» - системные параметры (изменять не рекомендуется).

Параметр Значение

OPT 87 FLGO 06 FLG1 4A STBY 2F HD DELAY 0C MODE 0 16 MODE 1 85 MUTT 00 STAT 00

Page 11

Кнопка «7» - настройка AGC и параметров изображения.

Настройка Описание

RFAGC Настройка AGC 20 BRTS Яркость для SECAM (00) SRY Настройка цветности в системе SECAM (08) SBY Настройка цветности в системе SECAM (08) TXCX Интенсивность экранного меню при

максимальном контрасте (1F)

RGCN Интенсивность экранного меню при

минимальном контрасте (00)

SECD SECAM MODE (08)

Кнопка «8» - меню настройки звука.

Настройка Описание

V25 Уровень громкости на 25% (51) V50 Уровень громкости на 50% (5C) V100 Уровень громкости на 100% (70)

Кнопка «9» - системные параметры (изменять не рекомендуется).

Параметр Значение

SVM 00 PYNX 28 PYNN 18 PYXS 22 PYNS 1E

Кнопка «СALENDAR» - системные параметры (изменять не рекомендуется).

Параметр Значение

CLTO 4B CLTM 4C CLVO 4D CLVD 48 ABL 27 DCBS 33 DEF 01

Page 12

Проверка и регулировка напряжения +112 В ( В+)

1. Включите питание телевизора (напряжение питающей сети должно быть (220±5)В).

2. Подайте на антенный вход стандартный тестовый сигнал «цветные полосы».

3. Кнопкой “PIC.” на пульте ДУ выберите режим настроек изображения СТАНДАРТ.

4. Установите на выводе (+) конденсатора C411 с помощью VR801 напряжение (112±0.5)В.

Настройка фокуса, ускоряющего напряжения и яркости

1. Подайте сигнал «сетка» с генератора TV сигналов.

2. Войдите в сервисный режим.

3. Нажмите кнопку «MUTE» на пульте ДУ, при этом изображение свернется в горизонтальную линию.

4. Регулятором «SCREEN» (Т402), доведите интенсивность свечения линии до минимальной видимости.

5. Нажмите кнопку «MUTE» пульта ДУ для восстановления растра.

6. Регулируя «FOCUS» VR (Т402), добейтесь максимальной чёткости изображения.

7. Подайте сигнал (полосы

градации яркости) с генератора TV сигналов. Нажмите кнопку (4) на пульте ДУ. Выберите BRTC и отрегулируйте яркость, добившись видимости границы второй полосы в 8 – уровневой шкале серого .

Настройка баланса белого

1.Подключите тестер баланса белого (или аналогичный прибор) к телевизору согласно его инструкции по эксплуатации.

2.Кнопкой “PIC.” на пульте ДУ установите режим настроек изображения СТАНДАРТ.

3.Войдите в сервисный режим {D}. Используя анализатор цвета, замерьте чёрную часть экрана .Нажмите кнопку (0) на ПДУ. Изменяя параметры BCUT (предел синего) и GCUT

(предел зелёного), y=299.

добейтесь показаний анализатора x=284,

Page 13

4.Замерьте белую часть экрана. Изменяя параметры BDRV (регулировка синего) и GDRV (регулировка зелёного), добейтесь показаний анализатора x=284, y=299.

5. Повторяя действия 3 и 4, добейтесь соответствующих показаний чёрной и белой части экрана.

Настройка геометрии изображения (PAL)

1. В режиме изображения СТАНДАРТ подайте сигнал «сетка»

(PAL) на RF вход.

Войдите в режим {D}. Нажмите кнопку (1) на пульте ДУ.

Выберите HPOS и отрегулируйте центр по горизонтали.

Выберите VP50 и отрегулируйте центр по вертикали.

4. Выберите HIT и отрегулируйте размер (амплитуду) по

вертикали.

Выберите VLIN и отрегулируйте линейность по вертикали.

Выберите VSC и отрегулируйте S – корректировку по

вертикали.

Настройка геометрии изображения (NTSC)

В режиме изображения СТАНДАРТ подайте сигнал «сетка

(NTSC)» на RF вход.

Войдите в режим {D}.Нажмите кнопку (1) на пульте ДУ.

Выберите HPS и отрегулируйте центр по горизонтали.

Выберите VP60 и отрегулируйте центр по вертикали.

4. Выберите HITS и отрегулируйте размер (амплитуду) по

вертикали.

Выберите VLIS и отрегулируйте линейность по вертикали.

Выберите VSS и отрегулируйте S – корректировку по

вертикали.
