EVGA SuperNOVA 650P2, SuperNOVA 750P2, SuperNOVA 850P2 User Manual

E006-00-000073

650W / 750W / 850W PLATINUM Power Supply User Manual 650W / 750W / 850W PLATINUM Power Supply User Manual

Table of Contents

Introduction

Safety Information

What’s in the box..........................................................................................2

Features...........................................

Installation.

Q&A...............................................................................................................5

SuperNOVA 650P2 Cable Configuration..........................

SuperNOVA 750P2 Cable Configuration..........................

SuperNOVA 850P2 Cable Configuration..........................

SuperNOVA 650P2 Specifications...............................................................7

SuperNOVA 750P2 Specifications...............................................................7

SuperNOVA 850P2 Specifications...............................................................7

..................................................................................................

.........................................................................................

.............................................................

...................................................................................................

...........................

...........................

...........................

Introduction: Next Generation in Power

2

2

3

3

6

6

6

Thank you for purchasing the EVGA 650P2/750P2/850P2 80PLUS® PLATINUM Rated power supply! The
650P2/750P2/850P2 is designed with the enthusiast in mind, to provide clean, continuous power to every
component. The fully-modular design provides custom cable configurations for any application and due to the
near silent fan the 650P2/750P2/850P2 series reduces heat during heavy load while keeping the decibel level
down. Also, the new ECO Thermal Control switch allows the fan to stop spinning for silent operation when not
needed during low to medium load. EVGA 650P2/750P2/850P2 are both SLI and Crossfire ready, providing stable
and efficient power to fuel your hardware, regardless of platform. The 650P2/750P2/850P2 includes an exceptional
10-year warranty and has a MTBF rating of 100,000 hours to provide you with peace of mind knowing that your
investment is covered for years to come.

SuperNOVA 650W PLATINUM

SuperNOVA 750/850W PLATINUM

Safety Information

WARNING: This unit has no user-serviceable parts inside. Opening the casing presents a risk of electrocution and will void the prod-

ucts warranty. EVGA will not be responsible for any result of improper use, including but not limited to, any use of the product outside
of its intended purpose or use inconsistent with the warranty terms available online. (Warranty information is available at www.evga.

com/support/warranty and this manual is available at www.evga.com/manuals).

What’s in the Box

Included with your EVGA 650P2/750P2/850P2 power supply offers the following items for proper installation and
optional testing:

650P2 Series 750P2/850P2 Series

(1) EVGA Power Supply
(1) EVGA Manual
(4) Mounting Screws
(1) EVGA PSU Tester (24-Pin)
(1) EVGA Cable Bag
(1) 24-Pin ATX Cable

1 2

(1) 2 x 8(4+4)-Pin EPS/ATX12V CPU
Cable
(2) 6-Pin + 8(6+2)-Pin PCI-E VGA Cables
(3) 3 SATA Cables
(2) 3 Molex Cables
(1) Molex to FDD Adapter
(1) Power Cord Cable (optional)

(1) EVGA Power Supply
(1) EVGA Manual
(4) Mounting Screws
(1) EVGA PSU Tester (24-Pin)
(1) EVGA Cable Bag
(1) 24-Pin ATX Cable
(2) 8(4+4)-Pin EPS/ATX12V
CPU Cables

(2) 8(6+2)-Pin PCI-E VGA Cables
(2) 6-Pin + 8(6+2)-Pin PCI-E
VGA Cables
(2) 3 SATA Cables
(1) 4 SATA Cable
(1) 4 Molex Cable
(1) Molex to FDD Adapter
(1) Power Cord Cable (optional)

EnglishEnglish

650W / 750W / 850W PLATINUM Power Supply User Manual 650W / 750W / 850W PLATINUM Power Supply User Manual

Features

STABLE POWER

The SuperNOVA PLATINUM series has outstanding electrical performance with ultra stable voltage and extremely

clean power output. This can help you achieve the highest possible overclock (optional) and provide

the most stable and reliable power to all components. The SuperNOVA PLATINUM series also has high efficiency

up to 92% (115VAC) / 94% (220VAC~240VAC) efficiency and is 80 PLUS PLATINUM certified.
ECO THERMAL CONTROL SYSTEM

The EVGA ECO Intelligent Thermal Control System provides silent operation at low loads, improved efficiency
and longer life span of the fan. Enabled by a simple switch directly on the power supply, the “No Fan Spin” feature
is ideal for users looking to reduce ambient noise overall. Save on energy costs and unnecessary fan usage with
the EVGA ECO Thermal Control System.

TOP QUALITY PROTECTIONS

The PLATINUM series comes equipped with the most comprehensive protection set possible, including Over
Voltage Protection (OVP), Under Voltage Protection (UVP), Over Power Protection (OPP), Short Circuit Protec­tion (SCP), Over Current Protection (OCP). This product is also covered by an exceptional 10-year warranty and
EVGA’s legendary customer service and support.

SUPERIOR BUILD QUALITY

The SuperNOVA PLATINUM series is built to the highest standards, using 100% Japanese capacitors rated at 105
degrees Celsius and high quality brand-name semiconductor components for the highest performance and reliabil­ity. The Ultra Quiet 140mm double ball bearing fan provides adequate cooling to allow near silent operation when
not needed and proper cooling during heavy load operation.

MODULAR DESIGN

Reduce clutter in the case, improve ambient temperatures with better airflow overall and provide a clean look to
any system. Fully Modular PSU designs allow the user to disconnect the cable from the power supply side if they
are not needed for the specific configuration. This can help free up space inside the case and improve cable

management as well as airflow throughout the system. EVGA offers fully modular designs on all P2 series and

include a cable storage bag in case you plan to upgrade or add more components for storage.

Installation

3. Use the screws provided with your case to install the power supply
into your computer. NOTE: It is recommended to install the power
supply with the fan facing down. However, if your case places the
power supply at the bottom of the case and there are no ventilation
holes available, it may be best to install the power supply with the
fan facing up for greater efficiency and reliability.

4. Connect the 24-Pin ATX cable to the PSU and the motherboard.

5. Connect the 4+4-Pin EPS12V cable to the motherboard.
(Optional) – If you plan on extreme overclocking and your
motherboard supports additional 8Pin or 4Pin CPU power
connectors, connect the second 4+4-Pin EPS12V cable. This is
only needed for heavy overclocking or for Dual CPU motherboards.

6. Connect the 6/6+2-Pin PCI-E cables to your graphic card(s).
NOTE: Do not attempt to plug an 8-Pin PCI-E cable into a 6-Pin
connector without first detaching the two extra pins.

7. Connect SATA power cables to all data drives or optical drives.
(hard drives, solid state drives, optical drives)

1. Remove the power supply from its packaging.

2. (Optional) Using the provided PSU testing tool, connect the 24-Pin cable to the
PSU, then attach the testing tool to the 24-Pin cable. Connect the ATX power cable
to the PSU and plug the PWR cable into the outlet or surge protector/UPS you plan
to use. Once connected, turn the power switch to the ON position. (If the ECO
mode is set to ON, the fan will not spin)

Please note: If you are using a water cooling configuration, this testing tool
provides a simple, safe, option for bleeding/draining/testing water cooling
components without the need of a paperclip or other device.

3 4

8. Connect the peripheral “Molex” 4-Pin connectors for fans, pumps,
legacy components and other devices/adapters.

9. Connect the AC power cord to your power supply and to the wall.
Check all connections to assure a solid connection and turn the
power switch on the power supply to the ON position.

EnglishEnglish

650W / 750W / 850W PLATINUM Power Supply User Manual 650W / 750W / 850W PLATINUM Power Supply User Manual

Q&A SuperNOVA 650P2 Cable Configuration

Q: I see there are more than 4 screw holes on the back of the power supply, but the packaging only offers (4)
screws, are some missing?

A: Nothing is missing; you will only need to attach the EVGA power supply to the case with 4 screws. The power
supply offers more than (4) holes to provide optimal compatibility for today’s varied case designs.

Q: My EVGA Power Supply includes (2) EPS cables for my motherboard, do I need to connect up both?
A: Motherboards only require (1) 4+4 or 8Pin EPS connection, on some models, an additional 4+4Pin or 8Pin

connection on the motherboard may be found for dual CPU configurations or for extreme over clocking. If your
motherboard support dual 4+4Pin EPS connections, please refer to your motherboard manufactures manual for
details on the proper function and power if the EPS connections.

Q. What is the ECO Thermal Control System?
A. The ECO Thermal Control System, when enabled, allows the fan on your EVGA power supply to shut off

during low to moderate operation loads. The EVGA power supply’s fan will automatically turn back on when
needed, based on the temperature the power supply reaches. The fan will also increase in RPM when needed,
based on the load operation being requested from the components connected. This prevents unnecessary
rotation, reduces ambient noise levels and will increase the life span of the fan due to the fan not spinning when
not required.

Please Note: If the ECO Thermal Control is disabled the fan will always spin, even at low loads. The fan will also
increase in RPM as needed automatically, based on the power draw from attached components.

Q. What if I want to use power adapters for my video card(s)/motherboard/peripherals?
A. EVGA always recommends the use of direct power connections from the power supply to power the video

card(s), motherboard connections and other auxiliary power connections for optimal power distribution.

Q. Does it matter which end of the cable I plug into the power supply?
A: Yes, the connections going to the power supply, will not have “break downs” like the EPS (CPU) has 4+4 on one

side and full 8-Pin on the other. Another example is the 24-Pin cable, you can see on the PSU side it is a total of
28 Pins, where the 24-Pin connection will go to the motherboard directly. Check each cable as it is labeled
appropriately to match the power supply side and connect only the same ‘‘matching” cable directly to the power
supply as referenced on each connector.

Q. If I have an issue or a question, can I get support?
A. ALL EVGA products are backed by tom tier warranties as well as 24/7 technical support. Support can be

reached for your power supply at 888-881-3842 option 1, option 3. or contact us via email at [email protected].

Modular Connector Cables Cable Color

MB 1 x ATX 24-Pin
CPU1 1 x EPS/ATX12V 8(4+4)-Pin x 2
VGA1
VGA2
SATA 1

SATA 3
PERIF 2 x Molex 4-Pin x 3
FDD 1 x Molex to FDD Adapter

2 x PCI-E 6-Pin + 8(6+2)-Pin

Black

3 x SATA 5-Pin x 3SATA 2

SuperNOVA 750/850P2 Cable Configuration

Modular Connector Cables Cable Color

MB 1 x ATX 24-Pin
CPU1

CPU2
VGA1
VGA2

VGA3

VGA4
SATA 1
SATA 2
SATA 3
PERIF 1 x Molex 4-Pin x 4
FDD 1 x Molex to FDD Adapter

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin
2 x PCI-E 6-Pin + 8(6+2)-Pin

2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4

Black

5 6

EnglishEnglish

650W / 750W / 850W PLATINUM Power Supply User Manual

650W / 750W / 850W PLATINUM Netzteil Bedienungsanleitung

SuperNOVA 650P2 Specifications

SuperNOVA 650W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 54.1A 0.5A 2.5A

100W 649.2W

100-240 VAC, 10A, 60/50 Hz

650W @ +50°C

+50°C ambient @ full load

6W 12.5W

SuperNOVA 750P2 Specifications

SuperNOVA 750W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 62.4A 0.5A 2.5A

100W 748.8W

100-240 VAC, 10A, 60/50 Hz

750W @ +50°C

+50°C ambient @ full load

6W 12.5W

SuperNOVA 850P2 Specifications

SuperNOVA 850W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 70.8A 0.5A 2.5A

100W 849.6W

100-240 VAC, 10A, 60/50 Hz

850W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 165mm (L)
Over Voltage Protection, Under Voltage Protection, Short Circuit Protection, Over Power Protection,

Over Current Protection.

+50°C ambient @ full load

6W 12.5W

Inhalt

Einführung..................................................................................

Sicherheit........................................................................................................9

Lieferumfang...................................................................................................9

Merkmale.......................................................................

Installation........................................................

Häufige Fragen........................................................................

SuperNOVA 650P2 Kabelkonfiguration.........................

SuperNOVA 750P2 Kabelkonfiguration.........................

SuperNOVA 850P2 Kabelkonfiguration.........................

SuperNOVA 650P2 Spezifikationen.............................................................14

SuperNOVA 750P2 Spezifikationen.............................................................14

SuperNOVA 850P2 Spezifikationen.............................................................14

...............................

.............................................

..............................

..............................

..............................

...................

.....................

..9

10

10

12

13

13

13

English

7 8

Deutsch

650W / 750W / 850W PLATINUM Netzteil Bedienungsanleitung

650W / 750W / 850W PLATINUM Netzteil Bedienungsanleitung

Einführung: Leistungsstarke Netzteile einer neuen Generation

Herzlichen Glückwunsch zum Kauf Ihres neuen EVGA 650P2/750P2/850P2 Netzteils mit 80PLUS® PLATINUM

-Zertifizierung! Das 650P2/750P2/850P2 Netzteil wurde speziell für anspruchsvolle Anwender entwickelt und liefert
saubere, kontinuierliche Leistung an sämtlichen Systemkomponenten. Das voll-modulare Design ermöglicht für
jedes System die optimale Kabelkonfiguration, und der beinahe lautlose Lüfter der 650P2/750P2/850P2 Serie sorgt
auch bei hoher Auslastung für kühlen, geräuscharmen Betrieb. Das EVGA 650P2/750P2/850P2 unterstützt sowohl
SLI als auch Crossfire und gewährleistet stabile, effiziente und plattformunabhängige Leistung für die gesamte
Hardware. Durch die außergewöhnliche 10-Jahres-Garantie und das MTBF-Rating von 100.000 Stunden des
650P2/750P2/850P2 Netzteils können Sie sicher sein, dass Ihre Investition auf Jahre gesichert ist.

SuperNOVA 650W PLATINUM

SuperNOVA 750/850W PLATINUM

Sicherheit

WARNHINWEIS: Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Beim Öffnen des Gehäuses besteht das Risiko eines

Stromschlags, und die Produktgarantie verfällt. EVGA übernimmt keinerlei Haftung für Folgen unsachgemäßer Verwendung. Hierzu
zählt unter anderem die Verwendung des Produkts für einen anderen als den vorgesehenen Verwendungszweck oder eine Verwend­ung, die nicht den online einsehbaren Garantiebedingungen entspricht. (Die Garantiebedingungen sind auf www.evga.com/support/

warranty einsehbar. Dieses Handbuch ist auf www.evga.com/manuals einsehbar.)

Lieferumfang

Im Lieferumfang des EVGA 650P2/750P2/850P2 Netzteils sind folgende Komponenten für die korrekte Installation
und optionale Funktionstests enthalten:

650P2 Series 750P2/850P2 Series

(1) EVGA Netzteil
(1) EVGA Handbuch
(4) Montageschrauben
(1) EVGA Netzteil-Tester (24-Pin)
(1) EVGA Kabelbeutel
(1) 24-Pin ATX-Kabel
(1) 2 x 8(4+4)-Pin EPS/ATX12V
CPU-Kabel

Deutsch

(2) 6-Pin + 8(6+2)-Pin PCI-E
VGA-Kabel
(3) 3 SATA-Kabel
(2) 3 Molex-Kabel
(1) Molex to FDD Adapter
(1) Stromkabel (optional)

(1) EVGA Netzteil
(1) EVGA Handbuch
(4) Montageschrauben
(1) EVGA Netzteil-Tester (24-Pin)
(1) EVGA Kabelbeutel
(1) 24-Pin ATX-Kabel
(2) 8(4+4)-Pin EPS/ATX12V
CPU-Kabel

(2) 8(6+2)-Pin PCI-E VGA-Kabel
(2) 6-Pin + 8(6+2)-Pin PCI-E
VGA-Kabel
(2) 3 SATA-Kabel
(1) 4 SATA-Kabel
(1) 4 Molex-Kabel
(1) Molex to FDD Adapter
(1) Stromkabel (optional)

9 10

Merkmale

STABILE LEISTUNG

Die PLATINUM-Serie liefert hervorragende elektrische Leistung mit extra stabilen Spannung und extrem

sauberem Output. Sie ermöglicht maximale Übertaktung (sofern erwünscht) und versorgt sämtliche Komponenten

zuverlässig mit stabiler Leistung. Die SuperNOVA PLATINUM Serie bietet eine ausgezeichnete Effizienz mit mehr
als 92% (115VAC) / 94% (220VAC~240VAC) und ist 80 PLUS PLATINUM zertifiziert.

ECO THERMAL CONTROL SYSTEM

Das EVGA ECO Intelligent Thermal Control System sorgt für leiseren Betrieb bei geringerer Auslastung,
verbesserte Effizienz und eine längere Lebensdauer des Lüfters. Die über einen einfachen Schalter direkt am
Netzteil aktivierbare “No Fan Spin“ Funktion ist ideal, um den Geräuschpegel zu senken. Das EVGA ECO Thermal
Control System reduziert die Energiekosten und vermeidet überflüssigen Lüfterbetrieb.

ERSTKLASSIGE SCHUTZMERKMALE

Die PLATINUM-Serie verfügt über umfangreiche Schutzmerkmale, darunter Überspannungsschutz (Over Voltage
Protection, OVP), Unterspannungsschutz (Under Voltage Protection, UVP), Überlastschutz (Over Power Protection,

OPP), Kurzschlussschutz (Short Circuit Protection, SCP) und Überstromschutz (Over Current Protection, OCP).

Noch mehr Sicherheit bieten zudem die außergewöhnliche 10-Jahres-Garantie sowie der legendäre
EVGA Kundendienst und Support.

HERVORRAGENDE QUALITÄT

Die P2-Serie entspricht den höchsten Baustandards. Verbaut werden ausschließlich japanische Kondensatoren
mit einer maximalen Betriebstemperatur bis zu 105 °C, sowie hochwertige Halbleiterkomponenten namhafter
Hersteller für maximale Leistung und Zuverlässigkeit. Der ultraleise 140 mm Lüfter mit doppeltem Kugellager
sorgt für leise Kühlung, beinahe lautlosen Betrieb bei geringer Belastung und für eine zuverlässige Kühlung bei
hoher Belastung.

MODULARES DESIGN

Das aufgeräumte, übersichtliche Innere des PC-Gehäuses ermöglicht niedrigere Temperaturen durch
verbesserten Luftstrom. Durch das voll-modulare Netzteil-Design können die Kabel vom Netzteil abgetrennt
werden, wenn sie für die jeweilige Konfiguration nicht benötigt werden. Dadurch kann mehr Raum im PC-

Gehäuse genutzt, die Kabelführung verbessert und der Luftstrom im System optimiert werden.Alle Modelle der

P2-Serie sind modular und umfassen einen praktischen Beutel für die Kabelaufbewahrung, falls Sie später ein
Upgrade planen oder weitere Komponenten hinzufügen möchten.

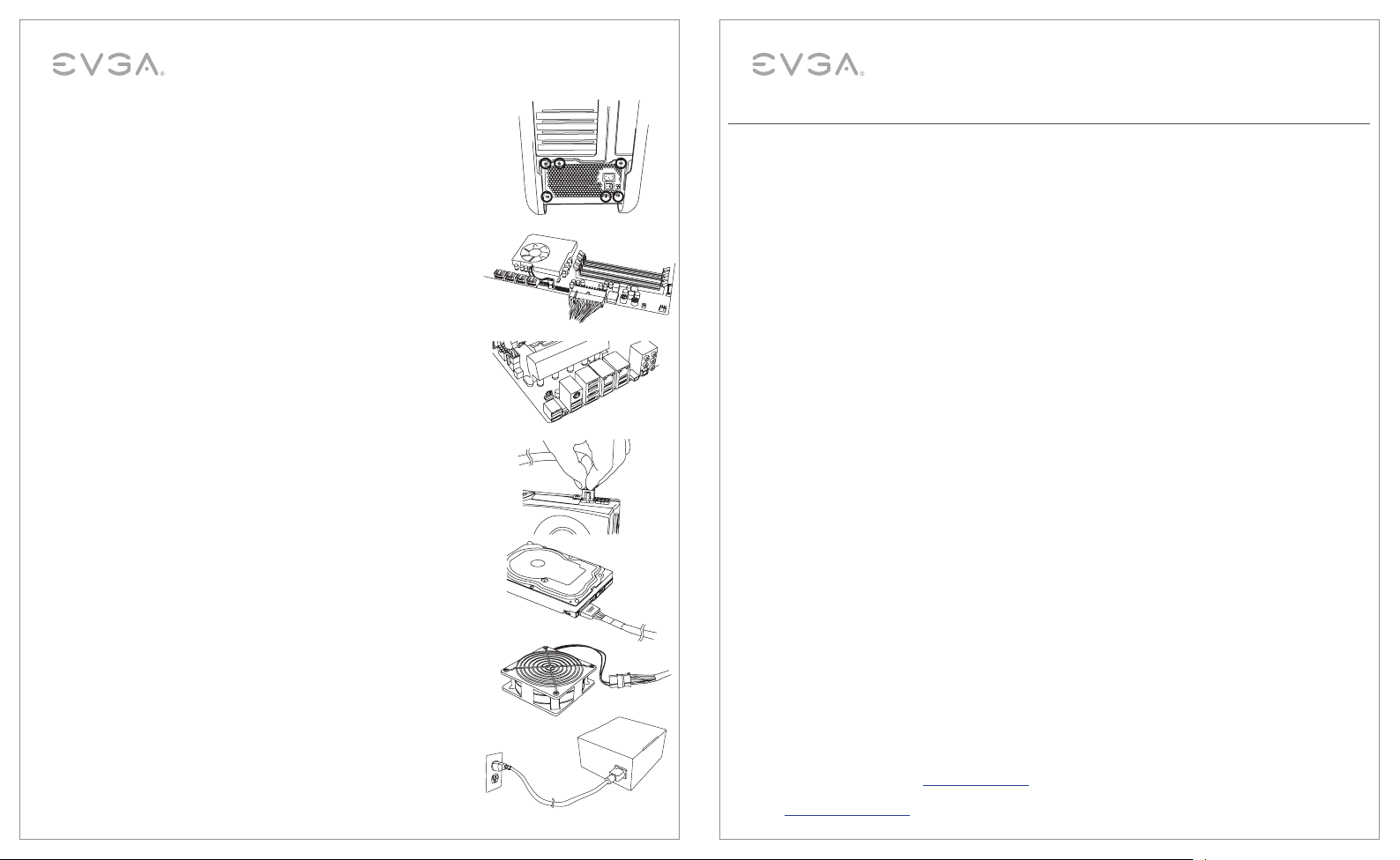

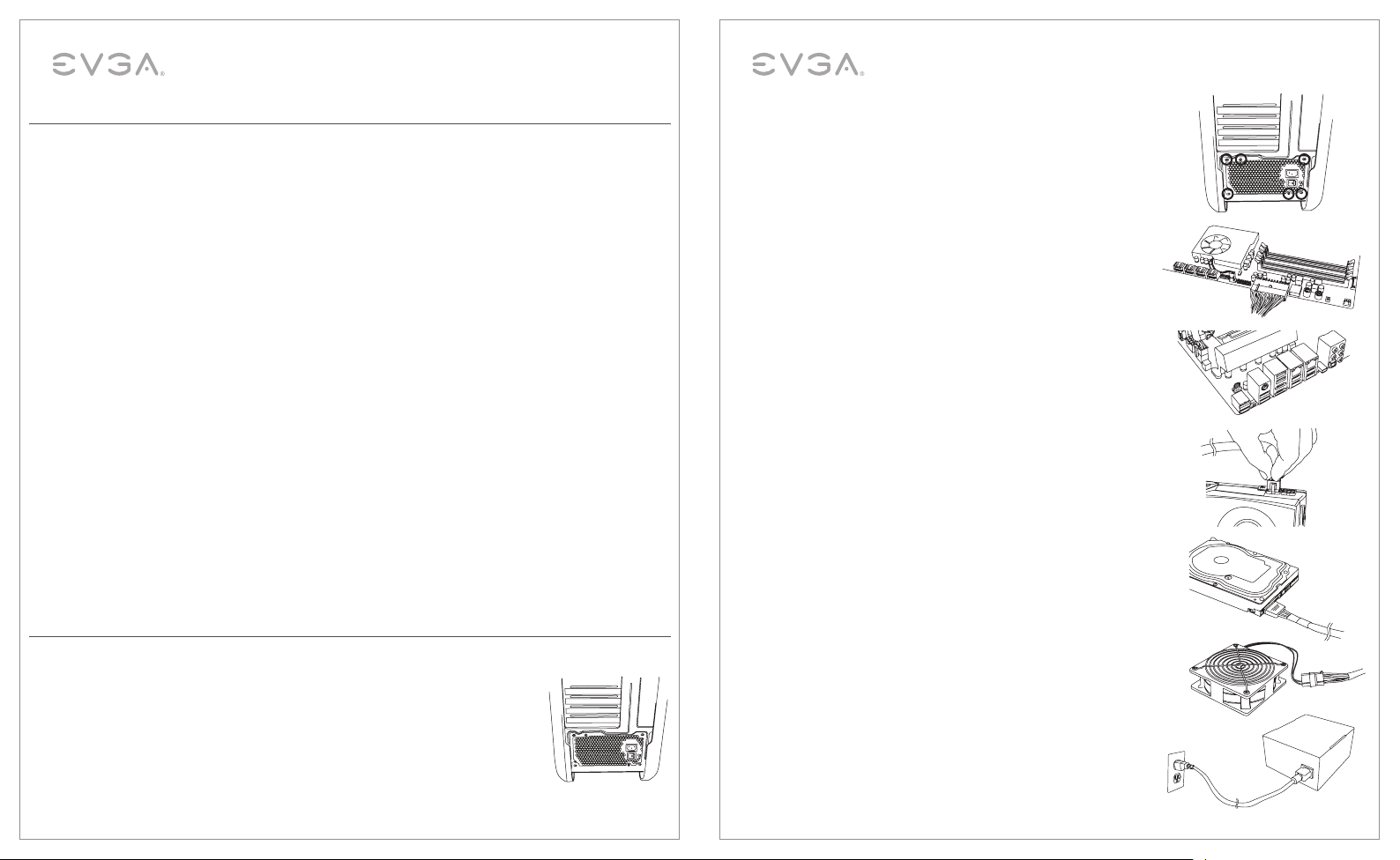

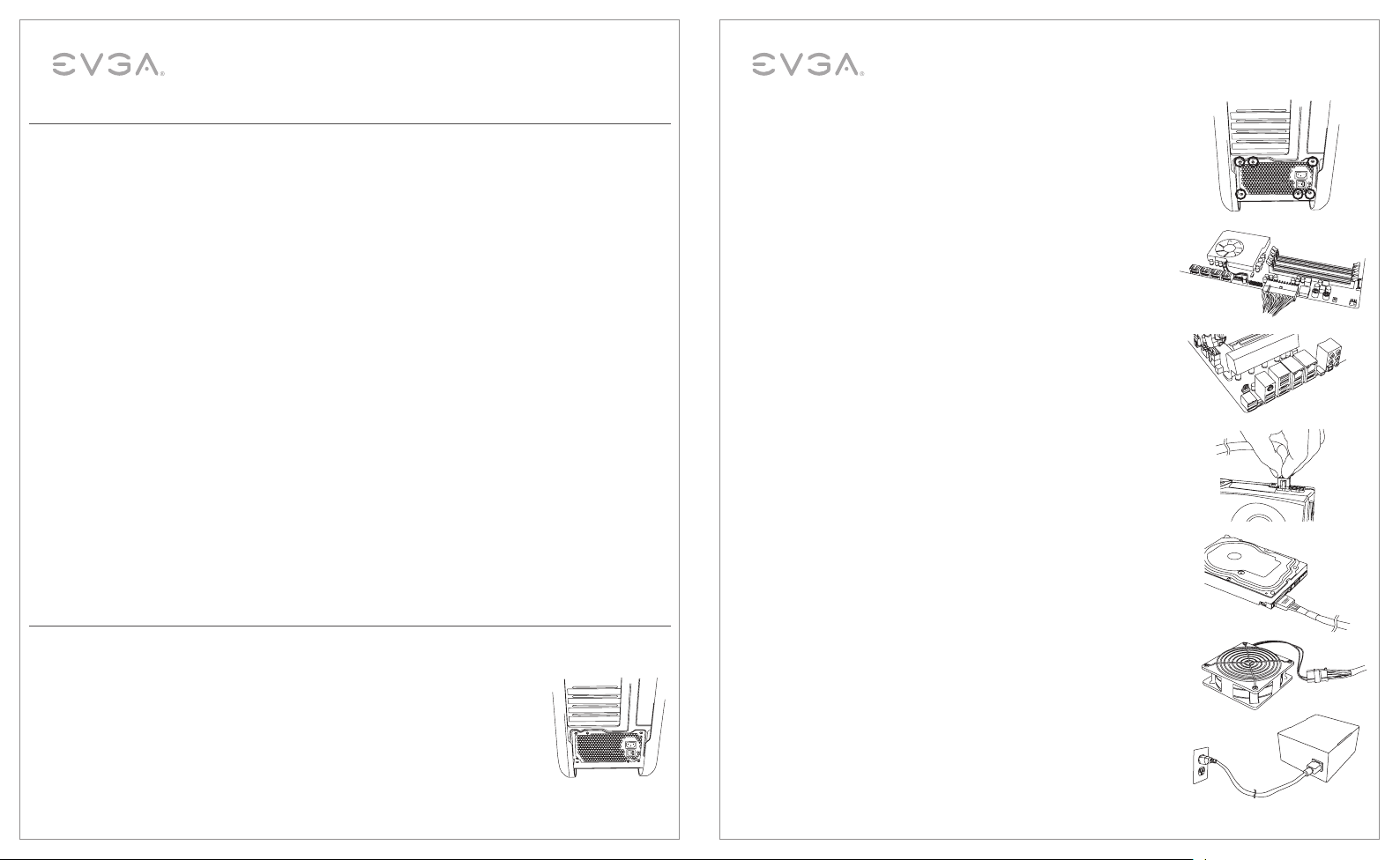

Installation

1. Entnehmen Sie das Netzteil aus der Verpackung.

2. (Optional) Schließen Sie das 24-Pin-Kabel an das Netzteil und anschließend an

den mitgelieferten Netzteil-Tester an. Schließen Sie das ATX-Stromkabel an das
Netzteil an und schließen Sie das PWR-Kabel an die beabsichtigte Buchse bzw.
dem Überspannungsschutz/Netzausfallschutz an. Schalten Sie anschließend den
Netzschalter in die Stellung EIN “I”.

Bitte beachten: Bei Konfigurationen mit Wasserkühlung stellt der Tester
eine einfache und sichere Methode zum Entlüften/Ablassen/Testen der
Komponenten der Wasserkühlung dar, ohne eine Büroklammer oder
Ähnliches zu Hilfe nehmen zu müssen.

Deutsch

650W / 750W / 850W PLATINUM Netzteil Bedienungsanleitung 650W / 750W / 850W PLATINUM Netzteil Bedienungsanleitung

3. Verwenden Sie die mitgelieferten Schrauben, um das Netzteil im Computer
zu anzubringen. HINWEIS: Es wird empfohlen, das Netzteil mit dem Lüfter
nach unten zu installieren. Hat das Gehäuse unten jedoch keine Lüftungss
chlitze ist es effizienter das Netzteil an einer Stelle mit Lüftungsschlitzen
anzubringen, um mehr Zuverlässigkeit und Kühlung zu gewährleisten.

4. Schließen Sie das 24-Pin ATX-Kabel an das Netzteil und das
Mainboard an.

5. Schließen Sie das 4+4-Pin EPS12V-Kabel an das Netzteil und das Main
board an. (Optional) – Wenn Sie extremes Übertakten beabsichtigen
und Ihr Mainboard zusätzliche 8-Pin oder 4-Pin CPU-Netzstecker unter
stützt, schließen Sie das zweite 4+4-Pin EPS12V-Kabel an. Dieses Kabel
wird nur für extremes Übertakten und für Mainboards mit zwei CPUs
benötigt.

6. Schließen Sie die 6/6+2-Pin PCI-E-Kabel an Ihre Grafikkarte(n) an.
HINWEIS: Versuchen Sie nicht, ein 8-Pin PCI-E-Kabel an einen 6-Pin­ Anschluss anzuschließen, ohne zuvor die zwei zusätzlichen Pins entfernt
zu haben.

7. Schließen Sie die SATA-Netzkabel an alle Datenlaufwerke und optischen
Laufwerke an. (Mainboards, Solid-State-Laufwerke (SSDs), optische
Laufwerke)

8. Schließen Sie die peripheren “Molex” 4-Pin-Stecker für Lüfter, Pumpen,
ältere Komponenten und sonstige Geräte/Adapter an.

9. Schließen Sie das Netzkabel an das Netzteil und Steckdose an. Überprüfen
Sie sämtliche Anschlüsse auf sicheren Sitz und schalten Sie den
Netzschalter am Netzteil in die Stellung EIN “I”.

Deutsch

11 12

Häufige Fragen

F: An der Rückseite des Netzteils gibt es mehr als 4 Schraubenlöcher, aber in der Packung sind nur (4)
Schrauben enthalten. Fehlen weitere Schrauben?

A: Nein, es fehlt nichts. Das EVGA Netzteil braucht nur mit 4 Schrauben im Gehäuse befestigt zu werden. Das
Netzteil verfügt über mehr als (4) Löcher, um optimale Kompatibilität mit unterschiedlichen Gehäusedesigns zu
gewährleisten.

F: Mein EVGA Netzteil verfügt über (2) EPS-Kabel für das Mainboard. Muss ich beide anschließen?

A: Die meisten aktuellen Mainboards erfordern nur (1) 4+4 oder 8-Pin EPS-Anschluss. Manche Mainboards
verfügen über einen zusätzlichen 4+4-Pin-Anschluss für Konfigurationen mit zwei CPUs oder für extremes

Übertakten. Wenn Ihr Mainboard zwei 4+4-Pin EPS-Anschlüsse unterstützt, informieren Sie sich im
Herstellerhandbuch Ihres Mainboards über die Funktion und Spannung der EPS-Anschlüsse.

F: Was ist das ECO Thermal Control System?

A: Ist das ECO Thermal Control System aaktiviert, kann es dafür sorgen, dass sich der Lüfter bei niedriger und
bei mittlerer Arbeitslast nicht dreht. Bei Bedarf schaltet sich der Lüfter des EVGA Netzteils automatisch wieder

ein, wenn das Netzteil eine bestimmte Temperatur erreicht. Je nach Auslastung der angeschlossenen Kompo-

nenten kann der Lüfter bei Bedarf auch die Drehzahl steigern. Die Vermeidung überflüssiger Aktivität senkt den

Geräuschpegel und steigert die Lebensdauer des Lüfters.

Bitte beachten: Wenn ECO Thermal Control deaktiviert ist, dreht sich der Lüfter immer, auch bei geringer

Auslastung. Je nach Leistungsaufnahme der angeschlossenen Komponenten wird die Drehzahl des Lüfters
automatisch gesteigert.

F. Kann ich auch Adapter verwenden, um meine Grafikkarte(n), Mainboard oder andere Komponenten
anzuschließen?

A. Für eine optimal ausgewogene Stromversorgung empfiehlt EVGA direkte Verbindungen vom Netzteil zur
Grafikkarte, zum Mainboard und zu anderen Komponenten. Adapter sollten nur verwendet werden, wenn es gar
keine andere Möglichkeit gibt.

F. Macht es einen Unterschied, welches Kabelende in das Netzteil eingesteckt wird?

A: Ja, denn die Stecker auf der Netzteilseite sind nicht unterteilt. Beispiel: Das EPS-Kabel für die CPU hat auf der
Netzteilseite einen 8-Pin-Anschluss und auf der anderen Seite einen 4+4-Anschluss. Ein weiteres Beispiel ist das
24-Pin-Kabel: an der Netzteilseite verfügt es über insgesamt 28 Pins, während sich auf der Mainboardseite ein
direkter 24-Pin-Anschluss befindet. Überprüfen Sie die Beschriftung sämtlicher Kabel, um sicherzustellen, dass
immer das korrekte Ende am Netzteil angeschlossen wird.

Alle EVGA Produkte verfügen über erstklassige Garantien und 24h-Kundendienst. So erreichen Sie den
Kundendienst für Ihr Netzteil:

- USA: unter 888-881-3842 Option 1, Option 3 oder per E-Mail an [email protected].

- Europa: unter [phone] oder per E-Mail an eu.evga.com/support.

Deutsch

650W / 750W / 850W PLATINUM Netzteil Bedienungsanleitung 650W / 750W / 850W PLATINUM Netzteil Bedienungsanleitung

SuperNOVA 650P2 Kabelkonfiguration

Modular Connector Kabel Kabel Farbe

MB 1 x ATX 24-Pin
CPU1 1 x EPS/ATX12V 8(4+4)-Pin x 2
VGA1
VGA2
SATA 1

2 x PCI-E 6-Pin + 8(6+2)-Pin

Schwarz

3 x SATA 5-Pin x 3SATA 2
SATA 3
PERIF 2 x Molex 4-Pin x 3
FDD 1 x Molex to FDD Adapter

SuperNOVA 750/850P2 Kabelkonfiguration

Modular Connector Kabel Kabel Farbe

MB 1 x ATX 24-Pin
CPU1
CPU2
VGA1
VGA2

VGA3

VGA4
SATA 1
SATA 2
SATA 3
PERIF 1 x Molex 4-Pin x 4
FDD 1 x Molex to FDD Adapter

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 6-Pin + 8(6+2)-Pin

2 x SATA 5-Pin x 3

1 x SATA 5-Pin x 4

Schwarz

SuperNOVA 650P2 Spezifikationen

SuperNOVA 650W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 54.1A 0.5A 2.5A

100W 649.2W

100-240 VAC, 10A, 60/50 Hz

650W @ +50°C

+50°C ambient @ full load

6W 12.5W

SuperNOVA 750P2 Spezifikationen

SuperNOVA 750W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 62.4A 0.5A 2.5A

100W 748.8W

100-240 VAC, 10A, 60/50 Hz

750W @ +50°C

+50°C ambient @ full load

6W 12.5W

SuperNOVA 850P2 Spezifikationen

SuperNOVA 850W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 70.8A 0.5A 2.5A

100W 849.6W

100-240 VAC, 10A, 60/50 Hz

850W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 165mm (L)
Darunter: Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Kurzschlussschutz,

Überstromschutz.

+50°C ambient @ full load

6W 12.5W

Deutsch

13 14

Deutsch

Manual de Usuario Fuente de Poder

650W / 750W / 850W PLATINUM

Manual de Usuario Fuente de Poder

650W / 750W / 850W PLATINUM

Tabla de contenidos

Introducción..................................................................................................16

Información de seguridad........................

¿Qué hay en la caja?..................................

Características..............................................................................................17

Instalación.....................................................................................................17

Q&A.............................................................................................

SuperNOVA 650P2 configuración de cables...............................................20

SuperNOVA 750P2 configuración de cables...............................................20

SuperNOVA 850P2 configuración de cables...............................................20

SuperNOVA 650P2 especificaciones..............................

SuperNOVA 750P2 especificaciones..............................

SuperNOVA 850P2 especificaciones..............................

.................

...................................16

..................................................

.............................

.............................

.............................

...................

19

16

21

21

21

Introducción: La nueva generación en poder

Gracias por comprar la Fuente de poder EVGA 650P2/750P2/850P2 80PLUS! está diseñado con la mente entusia­sta, para proporcionar energía limpia y continua en todos los componentes. El diseño totalmente modular ofrece
configuraciones de cables personalizadas para cualquier aplicación y debido al ventilador silencioso cerca de la
serie 650P2/750P2/850P2 reduce el calor durante la carga pesada mientras se mantiene el nivel de decibelios
abajo. EVGA 650P2/750P2/850P2 son las dos tanto SLI y Crossfire ready, proporciona energía estable y eficiente
para alimentar su hardware, independientemente de la plataforma. 650P2/750P2/850P2 incluye una garantía
excepcional de 10 años y tiene un MTBF de 100.000 horas para ofrecerle la tranquilidad de saber que su inversión
está cubierta para los próximos años.

SuperNOVA 650W PLATINUM

SuperNOVA 750/850W PLATINUM

Información de seguridad

ADVERTENCIA: Esta unidad tiene piezas que el usuario pueda reparar. Apertura de la caja presenta un riesgo de descarga eléctrica

y anulará la garantía de los productos. EVGA no será responsable por cualquier resultado de mal uso, incluyendo pero no limitado a,
cualquier uso del producto fuera de su finalidad o uso inconsistente con los términos de la garantía disponibles en línea. (Información
sobre la garantía está disponible en www.evga.com/support/warranty y este manual está disponible en www.evga.com/manuals).

¿Qué hay en la caja?

Incluido con su fuente de alimentación EVGA 650P2/750P2/850P2 ofrece los siguientes artículos para su correcta
instalación y pruebas opcionales:

650P2 Series 750P2/850P2 Series

(1) EVGA Fuente de Poder
(1) EVGA Manual
(4) Tornillos de Montaje
(1) EVGA PSU Tester (24-Pin)
(1) EVGA Bolsa de Cable
(1) Cable ATX de 24-Pines
(1) Cable EPS/ATX para CPU
8(4+4)-Pines de 12V

15 16

(2) Cables 6-Pines + 8(6+2)-Pines
PCI-E VGA
(3) Cables para 3 SATA
(2) Cables para 3 Molex
(1) Cable Adaptador Molex para FDD
(1) Cable de alimentación (opcional)

(1) EVGA Fuente de Poder
(1) EVGA Manual
(4) Tornillos de Montaje
(1) EVGA PSU Tester (24-Pin)
(1) EVGA Bolsa de Cable
(1) Cable ATX de 24-Pines
(2) Cables EPS/ATX para CPU
8(4+4)-Pines de 12V
(2) Cables 8(6+2)-Pines PCI-E VGA

(2) Cables 6-Pines +
8(6+2)-Pines PCI-E VGA
(2) Cables para 3 SATA
(1) Cable para 4 SATA
(1) Cable para 4 Molex
(1) Cable Adaptador Molex
para FDD
(1) Cable de alimentación
(opcional)

EspañolEspañol

Manual de Usuario Fuente de Poder

650W / 750W / 850W PLATINUM

Características

ENERGÍA ESTABLE

La serie PLATINUM tiene un rendimiento eléctrico excepcional con voltaje ultra estable y potencia extremada­mente limpio. Esto puede ayudarle a alcanzar el máximo overclock (opcional) y proporciona la potencia más
estable y confiable para todos los componentes. La serie SuperNOVA PLATINUM también tiene una alta eficiencia
superior al 92% (115VAC) / 94% (220VAC~240VAC) eficiencia y es la certificación 80 PLUS PLATINO.

ECO THERMAL CONTROL SYSTEM

El sistema inteligente de control Térmico EVGA ECO, proporciona un funcionamiento silencioso a baja carga, la
mejora de eficiencia prolonga la vida útil del ventilador. Activado por un simple interruptor directamente en la
fuente de alimentación “No Fan Spin” característica ideal para usuarios que buscan reducir el ruido del ambiente
en general. Ahorre costos de energía en del consumo innecesario del ventilador con el Sistema Dual de Control
Térmico EVGA ECO.

PROTECCIONES DE PRIMERA CALIDAD

La serie PLATINUM viene equipado con la más completa protección ajustado posible, incluyendo Protección de
sobre voltaje (Over Voltage Protection, OVP), bajo la protección del voltaje (Under Voltage Protection, UVP), sobre
la protección de energía (Over Power Protection, OPP), protección contra cortocircuitos (Short Circuit Protection,

SCP), Over Protección de corriente (Over Current Protection, OCP). Este producto también está cubierto por una

garantía de 10 años de servicio soporte al cliente excepcional y legendario de EVGA.

CALIDAD DE CONSTRUCCIÓN SUPERIOR

La serie P2 está construida con los más altos estándares, utilizando 100% condensadores japoneses nominal de
105 grados Celsius y de alta calidad de marca de componentes de semiconductores para el más alto rendimiento
y fiabilidad. El Ultra Silencioso 140mm de doble bola ventilador teniendo proporciona una refrigeración adecuada
para permitir un funcionamiento casi silencioso cuando no es necesario y el enfriamiento adecuado durante la
operación de carga pesada.

DISEÑO MODULAR

Reduzca el desorden en el caso, mejorar la temperatura ambiente con un mejor flujo de aire en general y
proporcionar una apariencia limpia a cualquier sistema. Diseños de Fuentes de Poder totalmente modulares
permiten que el usuario desconecte el cable del lado de la alimentación si no son necesarios para la configuración
específica. Esto puede ayudar a liberar espacio dentro de la caja y mejorar la gestión de los cables, así como el
flujo de aire a través del sistema.

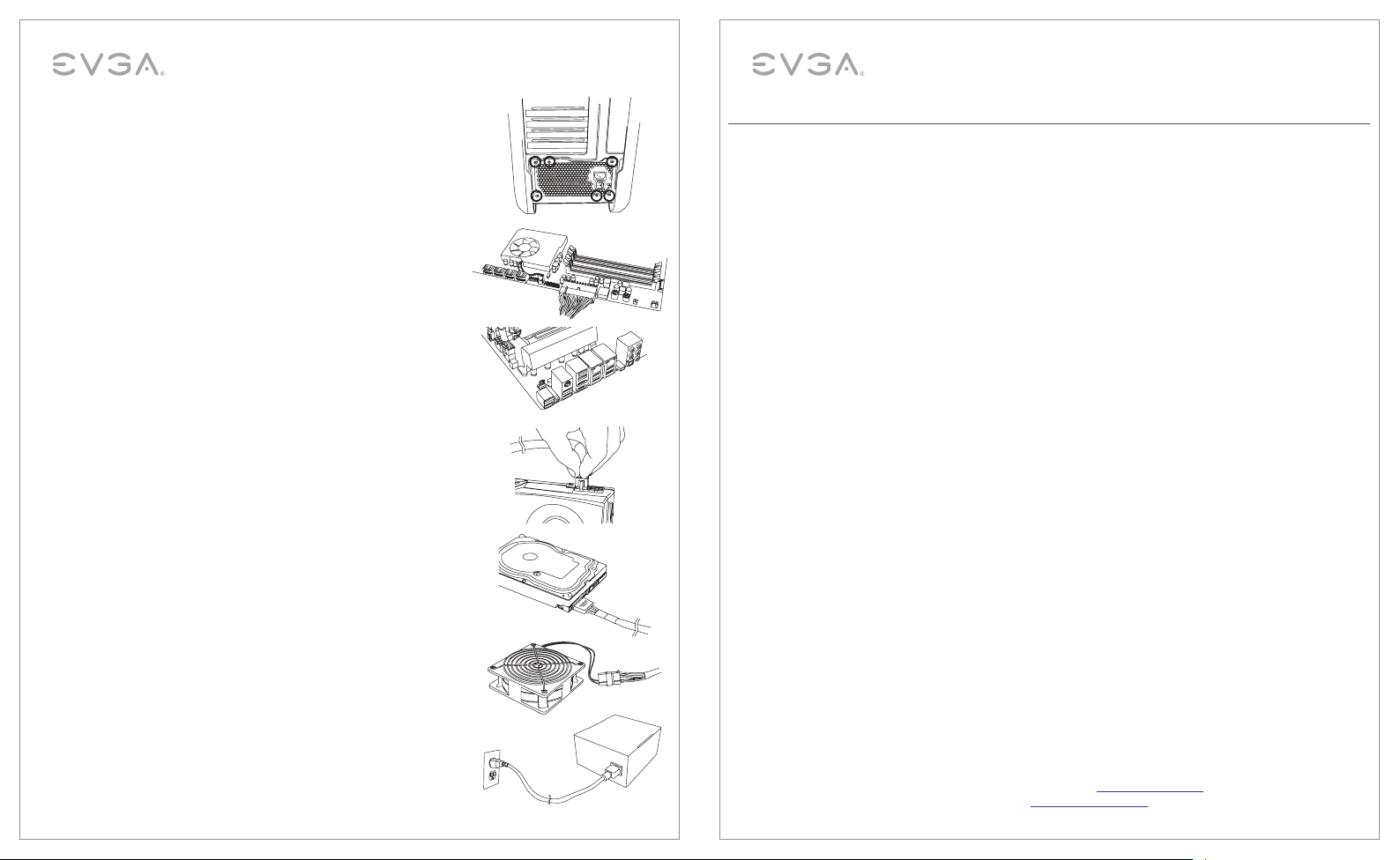

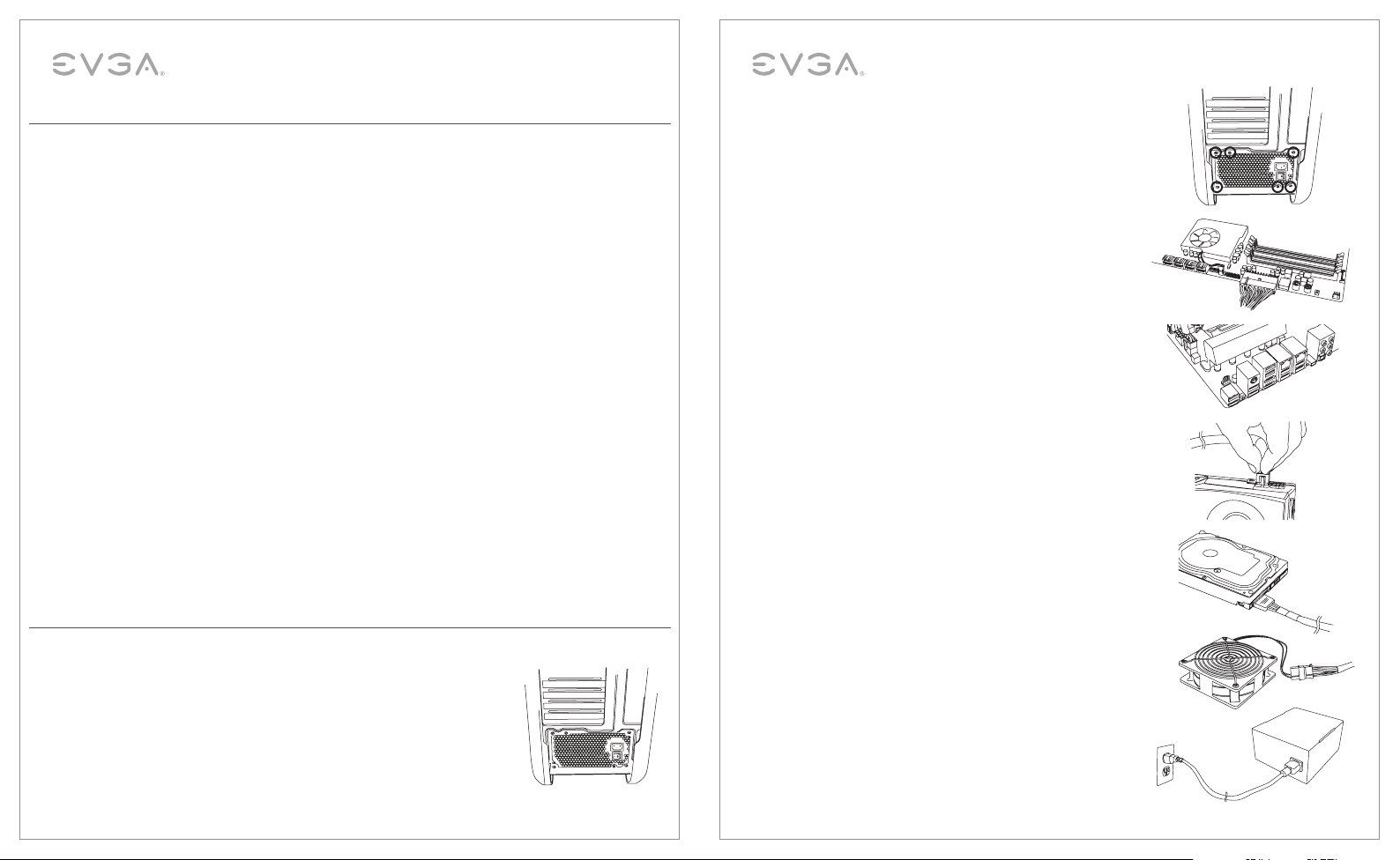

Instalación

1. Retire la fuente de alimentación de su embalaje.

2. (Opcional) Uso de la herramienta de prueba PSU proporcionado, conecte el cable de
24-Pines de la fuente de alimentación, a continuación, coloque la herramienta de prueba
al cable de 24-Pines. Conecte el cable de alimentación ATX de la fuente de alimentación
y enchufe el cable de PWR en el tomacorriente o protector/UPS que planea usar contra
sobretensiones. Una vez conectado, gire el interruptor de encendido en la posición ON.

Nota: Si está utilizando una configuración de enfriamiento por agua, esta
herramienta proporciona una prueba simple, seguro, la opción de sangrado/
drenaje/ensayo de componentes de refrigeración de agua sin la necesidad de un
clip u otro dispositivo.

Manual de Usuario Fuente de Poder

650W / 750W / 850W PLATINUM

3. Utilice los tornillos suministrados con el caso de instalar la fuente de
alimentación en el equipo. NOTA: Se recomienda la instalación de la
fuente de alimentación con el ventilador hacia abajo. Sin embargo, si su
caso coloca la fuente de alimentación en la parte inferior de la caja y no
hay orificios de ventilación disponibles, puede ser mejor instalar la fuente
de alimentación con el ventilador hacia arriba para una mayor eficiencia
y fiabilidad.

4. Conecte el cable ATX de 24-Pines de la fuente de alimentación y la placa
madre.

5. Conecte el cable EPS12V 4+4 clavijas de la fuente de alimentación y la
placa madre. (Opcional) - Si usted planea en overclocking extrema y su
placa base soporta 8 Pines adicionales o conectores de alimentación de
CPU 4-Pines, conecte el segundo cable EPS12V 4+4-Pines. Esto sólo es
necesario para el overclocking pesada o para placas base duales CPU.

6. Conecte los cables 6/6+2-Pines PCI-E para la tarjeta gráfica(s).
NOTA: No intente conectar un cable de 8-Pines PCI-E en un conector
de 6-Pines sin primero desmontar los dos pines adicionales.

7. Conecte los cables de alimentación SATA a todas las unidades de datos
o unidades ópticas. (discos duros, unidades de estado sólido, unidades
ópticas)

8. Conecte los conectores periféricos “Molex“ 4-Pines para ventiladores,
bombas, componentes heredados y otros dispositivos/adaptadores.

9. Conecte el cable de alimentación de CA a la fuente de aliment
ación y en la pared. Revise todas las conexiones para asegurar
una conexión sólida y gire el interruptor de encendido de la fuente
de alimentación a la posición ON.

17 18

EspañolEspañol

Q&A

Manual de Usuario Fuente de Poder

650W / 750W / 850W PLATINUM

Manual de Usuario Fuente de Poder

650W / 750W / 850W PLATINUM

SuperNOVA 650P2 configuración de cables

Q: Veo que hay más de 4 orificios para tornillos de la parte posterior de la fuente de alimentación, pero el envase
sólo ofrece (4) tornillos, es un poco de falta?

R: No le falta nada, sólo se tendrá que conectar la fuente de alimentación EVGA a la caja con 4 tornillos. La fuente
de alimentación dispone de más de (4) orificios para proporcionar una compatibilidad óptima para los diseños de
caso en la actualidad.

Q: Mi EVGA incluye fuente de alimentación (2) cables EPS para mi madre, tengo que conectar las dos cosas?
A: Placas base sólo requieren (1) 4+4 o 8-Pines EPS conexión, en algunos modelos, un 4+4-Pines de conexión

adicional en la placa base se pueden encontrar para configuraciones de doble CPU o de extrema overclocking .
Si su placa base de apoyo de doble 4+4 conexiones EPS perno, consulte el manual de fabrica motherboard para
obtener información sobre la función y el poder adecuado si las conexiones EPS.

Q: ¿Qué pasa si quiero usar adaptadores de corriente para mi tarjeta de video(s)/placa base/periféricos?
A: El sistema de control térmico ECO, cuando está activado, permite que el ventilador de la fuente de alimentación

a EVGA no gira durante bajas a moderadas cargas de operación. Ventilador de la fuente de alimentación EVGA
se volverá a encender automáticamente cuando sea necesario, sobre la base de la temperatura de los alcances
de suministro de energía. El ventilador también aumentará en RPM, cuando sea necesario, sobre la base de la
operación de carga que se solicita de los componentes conectados. Esto evita la rotación innecesaria, reduce los
niveles de ruido ambiente y aumentará la vida útil del ventilador debido a que el ventilador no gira cuando no es
necesario.

Nota: Si el control térmico ECO se desactiva el ventilador siempre estará girando, incluso a bajas cargas. El

ventilador también aumentará en el RPM, según sea necesario de forma automática, en función del consumo de
energía de los componentes conectados.

Q: ¿Qué pasa si quiero usar adaptadores de corriente para mi tarjeta(s) de vídeo/placa base/periféricos?
A: EVGA recomienda el uso de conexiones de alimentación directa de la red eléctrica para alimentar la tarjeta

de video(s), las conexiones de la placa base y el resto de las conexiones de potencia auxiliar para la distribución
óptima de la energía.

Q: ¿Es importante que los extremos del cable que se conectan a la fuente de alimentación?
A: Sí, las conexiones que van a la fuente de alimentación, no tendrán “averías“, como el EPS (CPU) tiene 4+4

en un lado y lleno de 8-Pines en el otro. Otro ejemplo es el cable de 24-Pines, se puede ver en el lado PSU se
trata de un total de 28-Pines, donde la conexión de 24-Pines irá directamente a la placa base. Compruebe cada
cable a medida que se etiquete de forma apropiada para que coincida con el lado de la fuente de alimentación y
conectarse sólo el mismo cable “coincidencia“ directamente a la fuente de alimentación como se indica en cada
conector.

Q: ¿Si tengo un problema o una pregunta, ¿puedo obtener ayuda?

Modular Connector Cables Cable Color

MB 1 x ATX 24-Pin
CPU1 1 x EPS/ATX12V 8(4+4)-Pin x 2
VGA1
VGA2
SATA 1

SATA 3
PERIF 2 x Molex 4-Pin x 3
FDD 1 x Molex to FDD Adapter

2 x PCI-E 6-Pin + 8(6+2)-Pin

Negro

3 x SATA 5-Pin x 3SATA 2

SuperNOVA 750/850P2 configuración de cables

Modular Connector Cables Cable Color

MB 1 x ATX 24-Pin
CPU1
CPU2
VGA1
VGA2

VGA3

VGA4
SATA 1
SATA 2
SATA 3
PERIF 1 x Molex 4-Pin x 4
FDD 1 x Molex to FDD Adapter

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin
2 x PCI-E 6-Pin + 8(6+2)-Pin

2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4

Negro

A: Todos los productos de EVGA están respaldados por garantías tom nivel, así como apoyo técnico 24/7.
El apoyo puede ser contactado para la fuente de alimentación al 888-881-3842 opción 1, opción 3 o póngase en
contacto con nosotros por correo electrónico a [email protected].

19 20

EspañolEspañol

Manual de Usuario Fuente de Poder

650W / 750W / 850W PLATINUM

Manuel d’utilisation. Alimentation
650W / 750W / 850W PLATINUM

SuperNOVA 650P2 especificaciones

SuperNOVA 650W PLATINUM

Entrada de CA

Salida de DC +5V +3.3V +12V -12V +5Vsb

Maxima salida, A

Combinada, W

Potencia de
salida, Pcont

20A 20A 54.1A 0.5A 2.5A

100W 649.2W

100-240 VAC, 10A, 60/50 Hz

650W @ +50°C

+50°C de temperatura

ambiente a plena carga

6W 12.5W

SuperNOVA 750P2 especificaciones

SuperNOVA 750W PLATINUM

Entrada de CA

Salida de DC +5V +3.3V +12V -12V +5Vsb

Maxima salida, A

Combinada, W

Potencia de
salida, Pcont

20A 20A 62.4A 0.5A 2.5A

100W 748.8W

100-240 VAC, 10A, 60/50 Hz

750W @ +50°C

+50°C de temperatura

ambiente a plena carga

6W 12.5W

SuperNOVA 850P2 especificaciones

SuperNOVA 850W PLATINUM

Entrada de CA

Salida de DC +5V +3.3V +12V -12V +5Vsb

Maxima salida, A

Combinada, W

Potencia de
salida, Pcont

20A 20A 70.8A 0.5A 2.5A

100W 849.6W

100-240 VAC, 10A, 60/50 Hz

850W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 165mm (L)
Protección de sobre voltaje, Protección ante bajo voltaje, Protección de sobrecarga de energía,

Protección contra cortocircuito, Protección de sobrecarga de corriente.

+50°C de temperatura

ambiente a plena carga

6W 12.5W

Table des matières

Introduction.............

Consignes de sécurité....

Contenu de la boîte............................................

Fonctionnalités....

Installation....................................................................................................24

Foire aux questions...................................................

Configuration de la nouvelle alimentation SuperNOVA 650P2..................27

Configuration de la nouvelle alimentation SuperNOVA 750P2..................27

Configuration de la nouvelle alimentation SuperNOVA 850P2..................27

Spécifications de la nouvelle alimentation SuperNOVA 650P2.................28

Spécifications de la nouvelle alimentation SuperNOVA 750P2.................28

Spécifications de la nouvelle alimentation SuperNOVA 850P2.................28

......................................................................................

..............................................................................

..........................................

..................

.....................................................

...................................

..................

23

23

23

24

26

Español

21 22

Français

Manuel d’utilisation. Alimentation
650W / 750W / 850W PLATINUM

Introduction: l’alimentation nouvelle génération

Nous vous remercions de l’achat du bloc d’alimentation EVGA 650P2/750P2/850P2 80PLUS® 650P2/750P2/850P2
Rated! Le bloc d’alimentation 650P2/750P2/850P2 a été conçu en pensant aux utilisateurs enthousiastes, dans le
but d’alimenter tous les composants en continu. La conception semi-modulaire permet de réaliser des configura­tions de câbles personnalisées pour toutes les applications. Grâce au ventilateur quasiment silencieux, la série
650P2/750P2/850P2 émet également peu de chaleur lorsque les charges sont élevées et génère un faible niveau
sonore. Le bloc d’alimentation EVGA 650P2/750P2/850P2 est prêt pour les normes SLI et Crossfire, il alimente votre
matériel de manière stable et efficace, quelle que soit la plate-forme. Le bloc d’alimentation 650P2/750P2/850P2
bénéficie d’une garantie exceptionnelle de dix ans et dispose d’un temps moyen entre défaillances de 100,000
heures, vous pouvez ainsi être rassuré à l’idée que votre investissement est couvert pour les années à venir.

SuperNOVA 650W PLATINUM

Consignes de sécurité

AVERTISSEMENT: cet appareil ne contient pas de pièces que l’utilisateur peut réparer. L’ouverture du boîtier présente un risque

d’électrocution et annulera la garantie du produit. La société EVGA ne peut être tenue
responsable des conséquences d’une utilisation incorrecte, ce qui inclut, sans s’y limiter, l’utilisation du produit dans un but autre que
celui prévu ou l’utilisation non conforme aux conditions de garantie disponibles en ligne. (La garantie est disponible sous www.evga.

com/support/warranty et le manuel sous www.evga.com/manuals).

Contenu de la boîte

Les éléments suivants sont fournis avec le bloc d’alimentation EVGA 650P2/750P2/850P2 pour garantir une instal­lation correcte et pour effectuer des tests en option:

650P2 Series 750P2/850P2 Series

(1) Alimentation EVGA
(1) Manuel EVGA
(4) Vis de montage
(1) Testeur PSU EVGA
(24 broches)
(1) Sac pour câble EVGA
(1) Câble 24 broches ATX
(1) Câble 2 x 8(4+4) broches
EPS/ATX12V CPU

(2) Câbles 6 broches + 8(6+2) broches
PCI-E VGA
(3) Câbles 3 SATA
(2) Câbles 3 Molex
(1) Adaptateur Molex vers lecteur de
disquette
(1) Cordon d’alimentation (en option)

SuperNOVA 750/850W PLATINUM

(1) Alimentation EVGA
(1) Manuel EVGA
(4) Vis de montage
(1) Testeur PSU EVGA (24 broches)
(1) Sac pour câble EVGA
(1) Câble 24 broches ATX
(2) Câbles 8(4+4) broches EPS/
ATX12V CPU
(2) Câbles 8(6+2) broches PCI-E VGA

23 24

(2) Câbles 6 broches +
8(6+2) broches PCI-E VGA
(2) Câbles 3 SATA
(1) Câble 4 SATA
(1) Câble 4 Molex
(1) Adaptateur Molex vers
lecteur de disquette
(1) Cordon d’alimentation
(en option)

Manuel d’utilisation. Alimentation
650W / 750W / 850W PLATINUM

Fonctionnalités

ALIMENTATION STABLE

La série PLATINUM offre des performances électriques exceptionnelles avec une tension ultra stable et des sorties

extrêmement propres. Cela vous permet d’obtenir l’overclocking le plus élevé possible (facultatif) et d’alimenter

tous les composants de manière stable et fiable. La série SuperNOVA Platinum est certifiée 80 PLUS PLATINUM,
avec un rendement de plus de efficacité de 92% (115VAC) / 94% (220VAC~240VAC) maximum.

Système de commande thermique ECO

Le système de commande thermique intelligent ECO EVGA assure le fonctionnement silencieux lorsque les
charges sont faibles, pour une plus grande efficacité et une plus longue durée de vie du ventilateur. La
fonctionnalité No Fan Spin, activée à l’aide d’un interrupteur situé sur le bloc d’alimentation, est parfaite pour les
utilisateurs qui souhaitent réduire le bruit ambiant global. Réalisez des économies sur les coûts d’énergie et
utilisez le ventilateur uniquement lorsque cela est nécessaire avec le système de commande thermique ECO EVGA.

PROTECTIONS OPTIMALES

La série PLATINUM est équipée de l’ensemble de protection le plus complet possible: protection contre la surtension
(Over Voltage Protection, OVP), protection contre la sous-tension (Under Voltage Protection, UVP), protection
contre la surpuissance (Over Power Protection, OPP), protection contre les courts-circuits (Short Circuit
Protection, SCP) et protection contre la surintensité (Over Current Protection, OCP). Ce produit bénéficie
également d’une garantie exceptionnelle de dix ans et de la qualité légendaire de l’assistance et du service
clientèle de la société EVGA.

QUALITÉ DE FABRICATION SUPÉRIEURE

La série P2 est fabriquée selon les normes les plus strictes, avec des condensateurs 100 % japonais d’une valeur
nominale de 105°C et des semi-conducteurs de marque de grande qualité pour des performances et une fiabilité
optimales. Le ventilateur de 140 mm extrêmement silencieux à double roulement à billes fonctionne de manière

presque silencieuse lorsqu’il n’est pas nécessaire et un refroidissement adapté lorsque les charges sont élevées.
CONCEPTION MODULABLE
Libérez de l’espace dans le boîtier, améliorez les températures ambiantes avec un flux d’air global optimisé et

donnez à votre système un aspect rangé. La conception d’unité centrale entièrement modulable permet à l’utilisateur
de débrancher le câble du côté du bloc d’alimentation s’il n’est pas nécessaire pour la configuration.

Installation

1. Retirez le bloc d’alimentation de son emballage.

2. (Facultatif) À l’aide de l’outil de test de bloc d’alimentation fourni, connectez le
câble 24 broches au bloc d’alimentation, puis raccordez l’outil de test au câble 24
broches. Connectez le câble d’alimentation ATX au bloc d’alimentation et branchez
le câble PWR dans la sortie ou le parasurtenseur/système d’alimentation sans
coupure que vous envisagez d’utiliser. Une fois la connexion effectuée, placez
l’interrupteur sur la position Marche.

Remarque: si vous utilisez une configuration à refroidissement à l’eau, cet
outil de test est une option simple et sûre pour la purge/la vidange/le test
des composants à refroidissement à l’eau sans l’aide d’un trombone ou autre
dispositif.

FrançaisFrançais

Manuel d’utilisation. Alimentation
650W / 750W / 850W PLATINUM

3. Utilisez les vis fournies avec le boîtier pour installer le bloc d’alimentation
dans votre ordinateur. REMARQUE: nous vous recommandons d’installer le
bloc d’alimentation avec le ventilateur orienté vers le bas. Cependant, si le
bloc d’alimentation est installé dans la partie inférieure du boîtier et qu’il n’y
a pas de trous d’aération, le mieux est de placer le bloc d’alimentation avec
le ventilateur orienté vers le haut pour plus d’efficacité et de fiabilité.

4. Connectez le câble ATX 24 broches au bloc d’alimentation et à la carte
mère.

5. Connectez le câble EPS12V 4+4 broches au bloc d’alimentation et à la
carte mère. (Facultatif) – si vous planifiez un overclocking extrême et que
votre carte mère dispose de connecteurs d’unité centrale 8 broches ou 4
broches supplémentaires, connectez le deuxième câble EPS12V 4+4
broches. Cela est uniquement nécessaire en cas d’overclocking extrême ou
pour les cartes mère d’unité centrale double.

6. Connectez les câbles PCI-E 6/6+2 broches à votre ou vos cartes
graphiques. REMARQUE: ne tentez pas de relier un câble PCI-E 8 broches
à un connecteur 6 broches sans avoir détaché les deux broches
supplémentaires au préalable.

7. Connectez les câbles d’alimentation SATA à tous les lecteurs de données ou
lecteurs optiques (disques durs, disques électroniques, lecteurs optiques).

8. Raccordez les connecteurs Molex périphériques 4 broches pour les
ventilateurs, pompes, composants patrimoniaux et autres dispositifs/
adaptateurs.

Manuel d’utilisation. Alimentation
650W / 750W / 850W PLATINUM

Foire aux questions

Q: Je vois plus de quatre trous de vis à l’arrière du bloc d’alimentation, l’emballage ne contient cependant que
quatre (4) vis, manque-t-il des vis?

R: Rien ne manque, vous avez seulement besoin de quatre vis pour fixer le bloc d’alimentation EVGA sur le boîtier.
Le bloc d’alimentation dispose de plus de quatre (4) trous pour offrir une compatibilité optimale pour les
différents boîtiers disponibles aujourd’hui.

Q: Mon bloc d’alimentation comprend deux (2) câbles EPS pour ma carte mère, dois-je connecter les deux?
R: La plupart des cartes mère modernes ont uniquement besoin d’une (1) connexion EPS 4+4 ou 8 broches.

Sur certains modèles, une connexion 4+4 broches supplémentaire est disponible sur la carte mère pour les
configurations à unité centrale double ou en cas de surcadençage extrême. Si votre carte mère prend en charge
les connexions EPS 4+4 broches doubles, veuillez vous reporter au manuel du fabricant de la carte mère pour
plus de détails sur le fonctionnement et l’alimentation des connexions EPS.

Q: Qu’est-ce que le système de commande thermique ECO?
R: Lorsque le système de commande thermique ECO est activé, il permet de désactiver le ventilateur de votre

bloc d’alimentation EVGA si les charges de fonctionnement sont faibles ou modérées. Le ventilateur du bloc
d’alimentation EVGA est automatiquement réactivé lorsque cela est nécessaire, en fonction de la température
atteinte par le bloc d’alimentation. Le régime du ventilateur augmente également dans la mesure requise, en
fonction de la charge demandée par les composants connectés. Cela permet d’éviter la rotation inutile du
ventilateur, de réduire les niveaux sonores ambiants et d’augmenter la durée de vie du ventilateur qui tourne
uniquement lorsque cela est nécessaire.

Remarque: si le système de commande thermique ECO est désactivé, le ventilateur tourne en permanence,

même lorsque la charge est faible. Le régime du ventilateur augmente automatiquement dans la mesure requise,
en fonction de la consommation électrique des composants connectés.

Q: Et si je souhaite utilise des adaptateurs pour ma ou mes cartes vidéo/ma carte mère/mes périphériques?
R: EVGA recommande l’utilisation de connexions directes à partir du bloc d’alimentation pour alimenter la ou les

cartes vidéo, la carte mère et autres périphériques afin de garantir une distribution optimale. Les adaptateurs ne
doivent être utilisés qu’en dernier recours.

Q: L’extrémité du câble branchée dans le bloc d’alimentation a-t-elle de l’importance?
R: Oui, les connexions au niveau du bloc d’alimentation ne sont pas séparées, contrairement à la connexion

EPS (unité centrale) avec 4+4 broches d’un côté et 8 broches de l’autre, par exemple. Autre exemple: le câble 24
broches. Vous pouvez voir qu’il y a 28 broches au total du côté du bloc d’alimentation, la connexion 24 broches
sera directement reliée à la carte mère. Vérifiez chaque câble, tous disposent en effet d’une étiquette indiquant le
côté du bloc d’alimentation. Connectez uniquement le câble correspondant au bloc d’alimentation, comme indiqué
sur chaque connecteur.

9. Connectez le cordon d’alimentation AC. au bloc d’alimentation et à la
prise murale. Vérifiez que tous les éléments sont bien raccordés et placez
l’interrupteur du bloc d’alimentation sur la position Marche.

25 26

Tous les produits EVGA bénéficient de garanties optimales et d’une assistance technique à votre écoute. Vous
pouvez joindre l’assistance:

- aux États-Unis, au 888-881-3842 option 1, option 3. Vous pouvez également nous contacter par courrier
électronique, à l’adresse suivante: [email protected].

- en Europe, au [phone]. Vous pouvez également nous contacter par courrier électronique, à l’adresse
suivante: [email protected].

FrançaisFrançais

Manuel d’utilisation. Alimentation
650W / 750W / 850W PLATINUM

Manual de Usuario Fuente de Poder

650W / 750W / 850W PLATINUM

Configuration de la nouvelle alimentation SuperNOVA 650P2

Modular Connector câbles Couleur du câble

MB 1 x ATX 24-Pin
CPU1 1 x EPS/ATX12V 8(4+4)-Pin x 2
VGA1
VGA2
SATA 1

SATA 3
PERIF 2 x Molex 4-Pin x 3
FDD 1 x Molex to FDD Adapter

2 x PCI-E 6-Pin + 8(6+2)-Pin

Noir

3 x SATA 5-Pin x 3SATA 2

Configuration de la nouvelle alimentation SuperNOVA 750/850P2

Modular Connector câbles Couleur du câble

MB 1 x ATX 24-Pin
CPU1
CPU2
VGA1
VGA2

VGA3

VGA4
SATA 1
SATA 2
SATA 3
PERIF 1 x Molex 4-Pin x 4
FDD 1 x Molex to FDD Adapter

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin

2 x PCI-E 6-Pin + 8(6+2)-Pin

2 x SATA 5-Pin x 3

1 x SATA 5-Pin x 4

Noir

Spécifications de la nouvelle alimentation SuperNOVA 650P2

SuperNOVA 650W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 54.1A 0.5A 2.5A

100W 649.2W

100-240 VAC, 10A, 60/50 Hz

650W @ +50°C

+50°C ambiante à pleine charge

6W 12.5W

Spécifications de la nouvelle alimentation SuperNOVA 750P2

SuperNOVA 750W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 62.4A 0.5A 2.5A

100W 748.8W

100-240 VAC, 10A, 60/50 Hz

750W @ +50°C

+50°C ambiante à pleine charge

6W 12.5W

Spécifications de la nouvelle alimentation SuperNOVA 850P2

SuperNOVA 850W PLATINUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 70.8A 0.5A 2.5A

100W 849.6W

100-240 VAC, 10A, 60/50 Hz

850W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 165mm (L)
Protection contre la surtension, Protection contre la sous-tension, Protection contre la surpuissance,

Protection contre les courts-circuits, Protection contre la surintensité.

+50°C ambiante à pleine charge

6W 12.5W

27 28

FrançaisFrançais

Manual do Usuário para Fonte de

Alimentação 650W / 750W / 850W PLATINUM

Manual do Usuário para Fonte de

Alimentação 650W / 750W / 850W PLATINUM

Tabela de Conteúdo

Introdução.....................................................................................................30

Informações de Segurança......................................................

Conteúdo da Embalagem.............................................

Recursos.......................................................................................................31

Instalação...............................................

......................................................

Perguntas Frequentes.................................................................

SuperNOVA 650P2 Configuração de cabos

SuperNOVA 750P2 Configuração de cabos

SuperNOVA 850P2 Configuração de cabos

................................................

................................................

................................................

SuperNOVA 650P2 Especificação...............................................................35

SuperNOVA 750P2 Especificação...............................................................35

SuperNOVA 850P2 Especificação...............................................................35

................................

..................

.................

..30

30

31

33

34

34

34

Introdução: A Força da Nova Geração

Obrigado por adquirir a Fonte EVGA 650P2/750P2/850P2 80PLUS® classificação Ouro! A 650P2/750P2/850P2
é projetada com o entusiasta em mente, para fornecer energia limpa e contínua para todos os componentes. O
design totalmente modular fornece configurações de cabo personalizados para qualquer aplicação e devido prox­imidade do ventilador silencioso da série 650P2/750P2/850P2 reduz o calor durante a carga pesada, mantendo o
baixo os níveis de decibéis. Além disso, o novo interruptor de controle ECO térmico permite que o ventilador pare
de girar para um funcionamento silencioso durante a baixa, média utilização ou quando não for exigido esforço. A
EVGA 650P2/750P2/850P2 estão prontas para SLI e Crossfire, fornecendo energia estável e eficiente para alimen­tar o seu hardware, independentemente da plataforma. O 650P2/750P2/850P2 inclui uma garantia excepcional de
10 anos e tem uma classificação de MTBF de 100.000 horas de uso para lhe proporcionar tranquilidade sabendo
que o seu investimento estará coberto para os próximos anos.

SuperNOVA 650W PLATINUM

SuperNOVA 750/850W PLATINUM

Informações de Segurança

AVISO: Este produto não possui peças reparáveis pelo usuário. Abrir a carcaça representa um risco de choque e anula a garantia.

A EVGA não se responsabiliza por qualquer consequência gerada por uma utilização inadequada, incluindo mas não limitado a, uso
para qual o produto não se destina, ou uso incompatível com os termos da garantia disponibilizada online. (Informeções de garantia
disponível em http://br.evga.com/support/warranty e manual disponível em http://br.evga.com/support/manuals).

Conteúdo da Embalagem

Incluído com a sua fonte de alimentação 650P2/750P2/850P2 oferece os seguintes itens para a instalação ad­equada e teste opcional:

650P2 Series 750P2/850P2 Series

(1) Fonte EVGA
(1) Manual EVGA
(4) Parafusos de montagem
(1) Testador de Fonte EVGA (24-Pin)
(1) Bolsa de Cabo EVGA
(1) Cabo 24-Pin ATX
(1) 2 x Cabo 8(4+4)-Pin EPS/

ATX12V CPU

29 30

(2) Cabos 6-Pin + 8(6+2)-Pin
PCI-E VGA
(3) Cabos 3 SATA
(2) Cabos 3 Molex
(1) Adaptador Molex para FDD
(1) Cabo de alimentação
(opcional)

(1) Fonte EVGA
(1) Manual EVGA
(4) Parafusos de montagem
(1) Testador de Fonte EVGA
(24-Pin)
(1) Bolsa de Cabo EVGA
(1) Cabo 24-Pin ATX
(2) Cabos 8(4+4)-Pin EPS/
ATX12V CPU

(2) Cabos 8(6+2)-Pin PCI-E VGA
(2) Cabos 6-Pin + 8(6+2)-Pin
PCI-E VGA
(2) Cabos 3 SATA
(1) Cabo 4 SATA
(1) Cabo 4 Molex
(1) Adaptador Molex para FDD
(1) Cabo de alimentação
(opcional)

PortuguêsPortuguês

Manual do Usuário para Fonte de

Alimentação 650W / 750W / 850W PLATINUM

Manual do Usuário para Fonte de

Alimentação 650W / 750W / 850W PLATINUM

Recursos

ENERGIA ESTÁVEL

A série PLATINUM tem excelente desempenho energético com tensão estável e ultra potência extremamente

limpa. Isso pode ajudá-lo a atingir o mais alto possível overclock (opcional) e fornecer a energia mais estável

e confiável para todos os componentes. A série Ouro também tem alta eficiência de até 92% (115VAC) / 94%

(220VAC~240VAC) e é 80 PLUS PLATINUM.
Sistema de Controle Térmico ECO

O Sistema de Controle Térmico Inteligente ECO EVGA proporciona um funcionamento silencioso em baixas
cargas, maior eficiência e maior vida útil do ventilador. Ativado por um interruptor simples diretamente na fonte
de alimentação, o recurso “rotação de fan nulo” é ideal para usuários que procuram reduzir o ruído geral em
ambientes. Economize nos custos de energia e uso fã desnecessário da fan com o Sistema de Controle Térmico
ECO EVGA.

A MELHOR PROTEÇÃO

A série PLATINUM é equipada com os maior conjunto de proteção possível, incluindo Proteção contra Sobreten­são (Over Voltage Protection, OVP), Proteção contra baixa tensão (Under Voltage Protection, UVP), Proteção con­tra alimentação excessiva (Over Power Protection, OPP), Proteção contra Curto-Circuito (Short Circuit Protection,

SCP), Proteção de Sobrecorrente (Over Current Protection, OCP). Este produto também é coberto pela incrível

garantia de 10 anos e o lendário Suporte EVGA.

QUALIDADE DE ACAMENTO SUPERIOR

A série P2 é construída com o mais alto padrão, utilizando capacitores 100% japoneses rotulados à 105 graus
Celsius e semicondutores de marcas de altíssima qualidade para uma melhor performance e durabilidade. A
ventoinha ultra silenciosa de 140mm com fans de rolamento duplo proporcionam refrigeração adequada
praticamente sem ruídos quando não for necessária e refrigeração ideal para operações pesadas.

DESIGN MODULAR

Diminuir a bagunça dentro do Gabinete, melhorar a temperatura ambiente com melhor fluxo de ar e em geral
proporcionar uma aparência organizada para qualquer sistema. Design totalmente modular permite que o usuário
desligue o cabo do lado da fonte de alimentação, caso não seja necessário para a configuração específica. Isso
pode ajudar a liberar espaço no interior da Gabinete e melhorar a organização dos cabos, bem como o fluxo de ar
em todo o sistema.

Instalação

1. Retire a fonte de alimentação da embalagem.

2. (Opcional) Usando a ferramenta de teste de Fonte fornecido, conecte o cabo de 24

-Pin na fonte de alimentação, em seguida, anexar a ferramenta de teste para o cabo de
24-Pin. Conecte o cabo de alimentação ATX para a fonte de alimentação e ligue o
cabo PWR na tomada ou estabilizador / no-break que você planeja usar. Uma vez
conectado, ligue o interruptor de alimentação para a posição ON.

Atenção: Se você estiver usando uma configuração de refrigeração a água, esta
ferramenta de teste de forma simples e seguro, opção para o vazamento/
drenagem/componentes de resfriamento à água e teste sem a necessidade de um
clipe de papel ou outro dispositivo.

3. Use os parafusos fornecidos com o seu gabinete para instalar a fonte em
seu computador. NOTA: Recomenda-se instalar a fonte de alimentação
com a ventoinha voltada para baixo. No entanto, se o seu Gabinete o
encaixe da fonte de alimentação é na parte de baixo e não existem orifícios
de ventilação disponíveis, pode ser melhor instalar a fonte com a ventoinha
voltada para cima para uma maior eficiência e confiabilidade.

4. Conecte o cabo ATX de 24-Pin de sua Fonte em sua placa-mãe.

5. Conecte o cabo 4+4-Pin EPS12V de sua Fonte em sua placa-mãe.
(Opcional) - Se você está pensando em realizar overclock e a sua
placa-mãe suporta 8-Pin adicional ou conectores de alimentação
da CPU de 4-Pin, conecte o segundo cabo EPS12V 4+4-Pin.
Isso só é necessário para overclocking pesado ou para placas-mãe
dual processadas. (Dual CPU)

6. Conecte os cabos PCIe de 6/6+2-Pin em sua(s) placa(s) de vídeo.
IMPORTANTE: Não tente conectar um cabo PCI-E de 8-Pin em um
conector de 6-Pin sem antes retirar os dois pinos adicionais.

7. Conecte os cabos de energia SATA aos seus dispositivos (discos rígidos,
SSDs e dríves ópticos).

8. Conecte os “Molex” conectores de 4-Pin periféricos para ventiladores,
bombas, componentes adicionais e outros dispositivos/adaptadores.

9. Conecte o cabo de alimentação para o fornecimento de energia na tomada.
Verifique todas as conexões para garantir uma conexão sólida e ligue o
interruptor de alimentação da fonte de alimentação para a posição ON.

31 32

PortuguêsPortuguês

Manual do Usuário para Fonte de

Alimentação 650W / 750W / 850W PLATINUM

Perguntas Frequentes SuperNOVA 650P2 Configuração de cabos

Alimentação 650W / 750W / 850W PLATINUM

Manual do Usuário para Fonte de

P: Eu vejo há mais de 4 orifícios na parte traseira da fonte de alimentação, mas a embalagem só ofertas (4)
parafusos está faltando algum ?

R: Não falta nada, você só precisará anexar a fonte de alimentação EVGA no Gabinete com 4 parafusos. A fonte
de alimentação oferece mais de (4) orifícios para oferecer compatibilidade ideal para projetos atuais de Gabinetes
diferenciados.

P: Minha Fonte EVGA inclui 2 cabos EPS para a minha placa mãe, eu preciso conectar os dois juntos?

R: A maioria das placas-mães modernas requerem apenas conexão (1) 4+4 ou 8-Pin EPS. Em alguns modelos,
uma conexão de 4+4-Pin adicional sobre a placa-mãe pode ser encontrada para configurações CPU dual ou para
um overclocking. Se a sua placa-mãe suporta dupla 4+4-Pin EPS conexões, consulte o manual do fabricante da
placa para obter detalhes sobre o funcionamento adequado e utilização de energia das conexões EPS.

P: O que é Sistema de Controle Térmico Duplo.

R: O sistema de controle térmico ECO, quando ativado, permite que o ventilador em sua fonte de alimentação
EVGA pare de rodar durante a baixa e ou moderada carga de operação. O ventilador da fonte de alimentação
EVGA irá ligar-se automaticamente quando necessário, baseado na temperatura dos alcances de alimentação. O
ventilador também irá aumentar o RPM, quando necessário, com base na operação de carregamento ser
solicitada a partir dos componentes ligados. Isso evita a rotação desnecessária, reduz os níveis de ruído ambiente
e aumentar a vida útil do ventilador devido à ventoinha não girar quando não for necessário.

Atenção: Se o Controle Térmico ECO estiver desativado e o ventilador sempre irá girar, mesmo em baixas cargas.

O ventilador também irá aumentar em RPM automaticamente conforme necessário, com base no consumo de
energia de componentes ligados.

P: E se eu quiser usar adaptadores de energia para a minha placa(s) de vídeo/placa-mãe/periféricos ?

R: EVGA recomenda o uso de conexões de alimentação direta da fonte de alimentação para ligar a placa de
vídeo(s), as conexões de placas-mãe e de outras conexões de alimentação auxiliares para a distribuição de
energia ideal. Adaptadores de energia só deve ser necessário quando essa é a única opção.

P: Importa qual ponta do cabo vou plugar na fonte de alimentação?

R: Sim, as pontas que vão à fonte não terão interrupções, como o EPS (CPU) possui 4+4 Pin em uma ponta e
8 na outra. Outro exemplo é cabo de 24-Pin, você pode ver na fonte que há um total de 28 Pin, já a conexão
da placa-mãe recebe 24-Pin. Verifique cuidadosamente cada cabo de acordo com sua etiqueta para conectar o
lado correto à fonte e o mesmo cabo ao componente correspondente.

P: Se eu tiver um problema ou uma dúvida, posso obter suporte?

R: Todos os produtos EVGA contam com garantia, assim como suporte técnico 24/7. O Suporte de sua fonte pode
ser obtido através do Skype “SuporteEVGA”, ou entre em contato por e-mail através do [email protected].

Conexão Modular Cables Cor do Cabo

MB 1 x ATX 24-Pin
CPU1 1 x EPS/ATX12V 8(4+4)-Pin x 2
VGA1
VGA2
SATA 1

SATA 3
PERIF 2 x Molex 4-Pin x 3
FDD 1 x Molex to FDD Adapter

2 x PCI-E 6-Pin + 8(6+2)-Pin

Preto

3 x SATA 5-Pin x 3SATA 2

SuperNOVA 750/850P2 Configuração de cabos

Conexão Modular Cables Cor do Cabo

MB 1 x ATX 24-Pin
CPU1
CPU2
VGA1
VGA2

VGA3

VGA4
SATA 1
SATA 2
SATA 3
PERIF 1 x Molex 4-Pin x 4
FDD 1 x Molex to FDD Adapter

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin
2 x PCI-E 6-Pin + 8(6+2)-Pin

2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4

Preto

33 34

PortuguêsPortuguês

SuperNOVA 650P2 Especificação

Manual do Usuário para Fonte de

Alimentação 650W / 750W / 850W PLATINUM

MEMO

SuperNOVA 650W PLATINUM

Entrada AC

Saída DC +5V +3.3V +12V -12V +5Vsb

Saída Máxima, A

Combinado, W

Potência de
Saída, Pcont

20A 20A 54.1A 0.5A 2.5A

100W 649.2W

100-240 VAC, 10A, 60/50 Hz

+50°C ambiente à pleno funcionamento

6W 12.5W

650W @ +50°C

SuperNOVA 750P2 Especificação

SuperNOVA 750W PLATINUM

Entrada AC

Saída DC +5V +3.3V +12V -12V +5Vsb

Saída Máxima, A

Combinado, W

Potência de
Saída, Pcont

20A 20A 62.4A 0.5A 2.5A

100W 748.8W

100-240 VAC, 10A, 60/50 Hz

+50°C ambiente à pleno funcionamento

6W 12.5W

750W @ +50°C

SuperNOVA 850P2 Especificação

SuperNOVA 850W PLATINUM

Entrada AC

Saída DC +5V +3.3V +12V -12V +5Vsb

Saída Máxima, A

Combinado, W

Potência de
Saída, Pcont

20A 20A 70.8A 0.5A 2.5A

100W 849.6W

100-240 VAC, 10A, 60/50 Hz

Dimensions: 85mm (H) x 150mm (W) x 165mm (L)

Protection contre la surtension, Protection contre la sous-tension, Protection contre la surpuissance,
Protection contre les courts-circuits, Protection contre la surintensité.

+50°C ambiente à pleno funcionamento

6W 12.5W

850W @ +50°C

Português

35 36

MEMOMEMO

37 38

MEMOMEMO

39 40
