EVERSOLO AMP-F2 User guide [pl]

INSTRUKCJA OBSŁUGI

AMP-F2

Wzmacniacz Mocy Stereo

17810 S.Main St., Suite B, Gardena, CA 90248

Starke Sound Inc.

starkesound.com

Spis treści

01
02
03
04

Wprowadzenie

Specyfikacja

Komponenty sprzętowe

Pliki do pobrania

Str. 1

Str. 2

Str. 3

Str. 7

Wzmacniacz Mocy Stereo

Wprowadzenie

Solidny i skuteczny

Dla prawdziwie audiofilskiej wydajności.

Stworzony z zjednoczoną siłą zespołu Starke Sound i zespołu Eversolo, opierając się na module

wzmacniacza Starke Sound NS600, podnosząc jego częstotliwość próbkowania do 600 kHz i

jeszcze bardziej redukując szumy dzięki nowo zaprojektowanemu zasilaczowi impulsowemu

SAPS o mocy 600 watów. Implementując wysoką wydajność klasy D ze wszystkimi obwodami

zapewniającymi maksymalną jakość dźwięku, AMP-F2 oferuje również elastyczność pracy w

trybie 2-kanałowym lub zmostkowanym kanale monofonicznym.

Dzięki tej samej szerokości i wysokości oraz zoptymalizowanej ścieżce sygnału, AMP-F2

idealnie pasuje do DMP-A6, stanowiąc idealne połączenie wartości i wydajności.

Zaleca się przeczytanie niniejszej instrukcji, aby upewnić się, że funkcje produktu są stosowane

prawidłowo.

Str. 1

Dystrybucja Instal Audio

Specyfikacja techniczna

Moc wyjściowa

Wzmocnienie

Ilość kanałów

Typ wzmacniacza

Pasmo przenoszenia

Maksymalny prąd wyjściowy na kanał

Stosunek sygnału do szumu (SNR)

Współczynnik zniekształceń harmonicznych

(THD)

Terminale wejściowe

Impedancja wejściowa (RCA)

Impedancja wejściowa (XLR)

Skuteczność wejściowa

Terminale wyjściowe

Impedancja wyjściowa

Minimalna impedancja obciążenia

145 W RMS przy 8 omach (1% THD)

250 W RMS przy 4 omach (1% THD)
280 W RMS przy 4 omach (1% THD, BTL)
450 W RMS przy 2 omach (1% THD, BTL)

21.5dB

2 kanały

Klasa D

10Hz-20KHz －1dB

16.5A/33A (Bridge)

>110 dB, „A” ważone przy 4 omach, 250 W

0,003% 10 W przy 1 kHz

2-kanałowe wejście RCA, 2-kanałowe wejście XLR

11KΩ

22KΩ

2.7V

2 pary terminali z miedzi berylowej, wykonanych na

zamówienie przez Starke Sound

0,136 Ω (5 Hz do 100 kHz)

0,8 Ω

Prawdziwie zbalansowana konstrukcja

Miara ciepła

Hałas wentylatora

Pobór energii

Opcja sterowania

Obudowa

Opcje kolorów

Gwarancja

Str. 2

Tak

65 BTU / Hr

Nic

Tryb gotowości ≤0,5 W, Bezczynność ≤14 W,

Maksymalnie 900 W

Wejście i wyjście wyzwalacza 12 V

Aluminum

Czarny

2 lata (od pierwotnej daty zakupu)

Tylny panel

Wzmacniacz Mocy Stereo

Osprzęt

⑧

⑨

⑦

⑤

① ② ③ ④

⑥

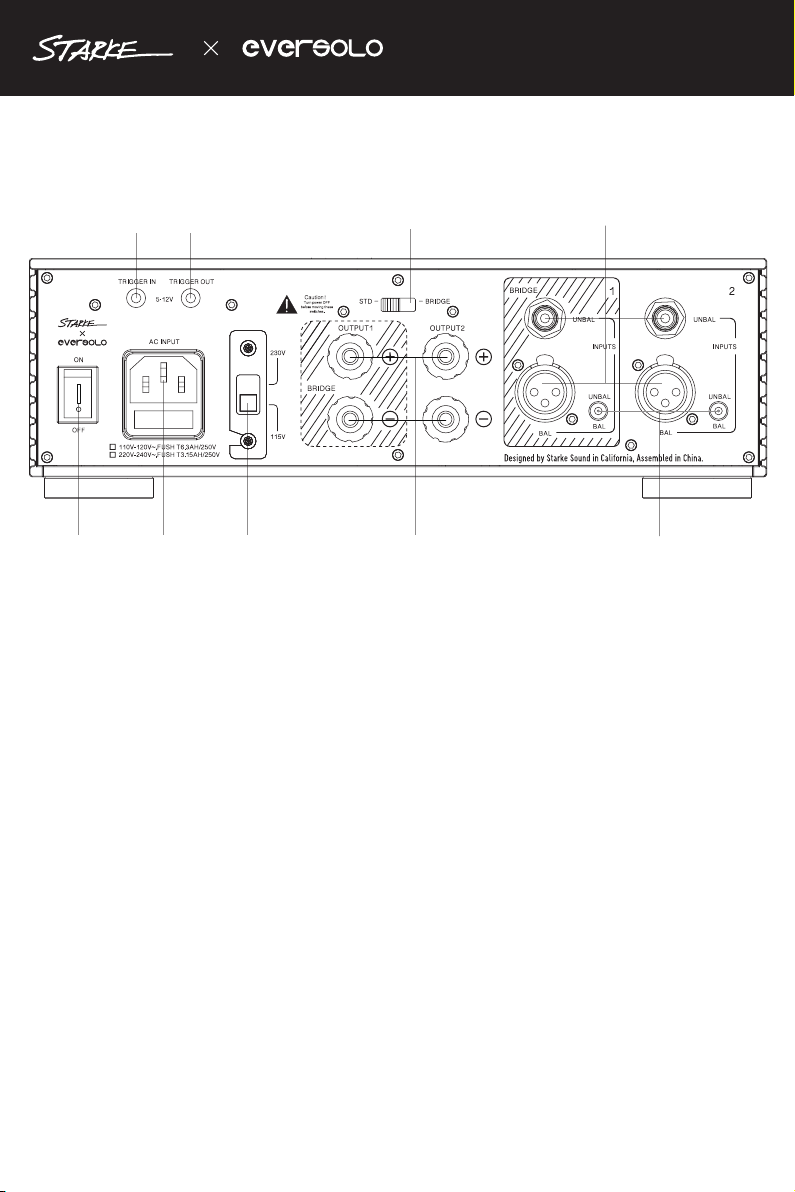

Opis:

1. Przełącznik zasilania - Włączenie (ON) / wyłączenie (OFF) zasilania

2. Gniazdo wejściowe na wtyczkę zasilającą

(Ostrzeżenie: Proszę dokładnie sprawdzić ustawienie napięcia zasilania wejściowego przed
podłączeniem zasilacza, ustaw w pozycji odpowiedniej dla lokalnego napięcia i dopasuj
odpowiednio bezpiecznik na właściwy, wzmacniacz mocy może się spalić, jeśli zastosuje się
niewłaściwy bezpiecznik! Użyj bezpiecznika 3,15 A przy 220 V-240 V

3. Przełączanie napięcia (Poprawne ustawienie dla Polski - 230 V)

4. Wyjście (używane do podłączenia terminali głośnikowych)

5. Wejście analogowe XLR/RCA

6. Przełącznik wejścia XLR / wejścia RCA

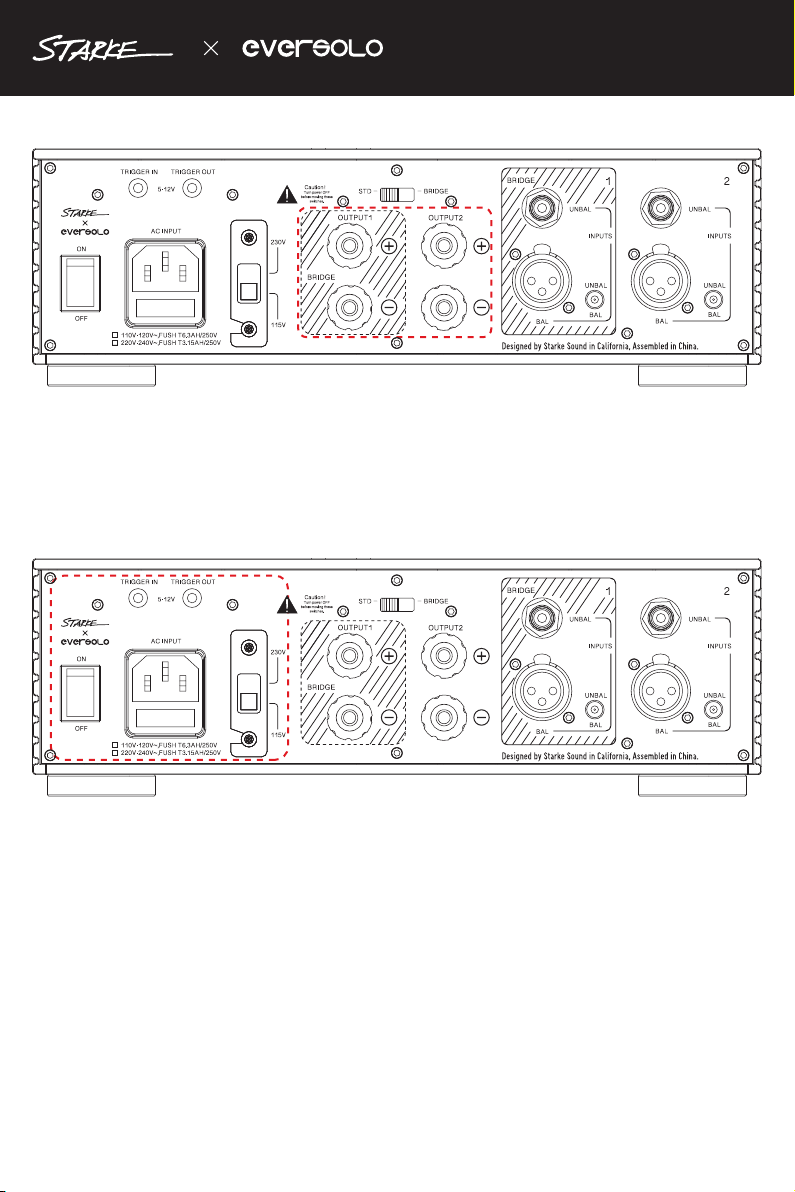

7. Przełącznik BRIDGE (AMP-F2 można mostkować. STD to tryb standardowy, BRIDGE to tryb

mostkowy. W trybie mostkowym działają tylko gniazda wejściowe i terminale wyjściowe oznaczone
numerem "1" (Zamazane liniami))

8. Wyjście wyzwalacza (można połączyć z innym wejściowym mechanizmem wyzwalającym w celu
włączenia innego urządzenia, podczas uruchamiania AMP-F2)

9. Wejście wyzwalacza (można połączyć z innym wyjściowym mechanizmem wyzwalającym w celu
włączenia AMP-F2)

Str. 3

Przedni panel

Elementy sterujące

Dystrybucja Instal Audio

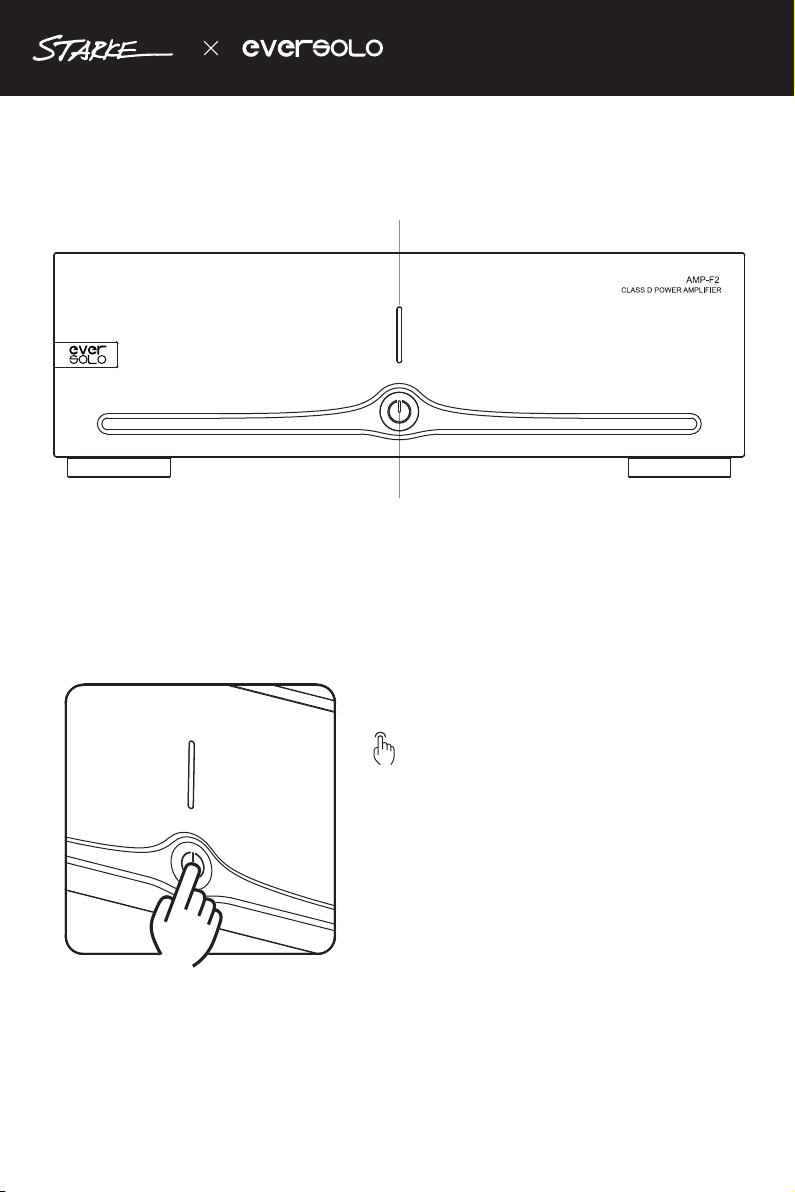

Kontrolka podświetlenia

Przełącznik

Str. 4

Krótkie naciśnięcie:

Włącz/wyłącz/Uruchom ponownie/

Kontrolka podświetlenia:

W trybie gotowości lampka kontrolna świeci na

pomarańczowo. W stanie roboczym lampka

kontrolna jest biała.

Wzmacniacz Mocy Stereo

strukcje konfiguracji i podłączenia

In

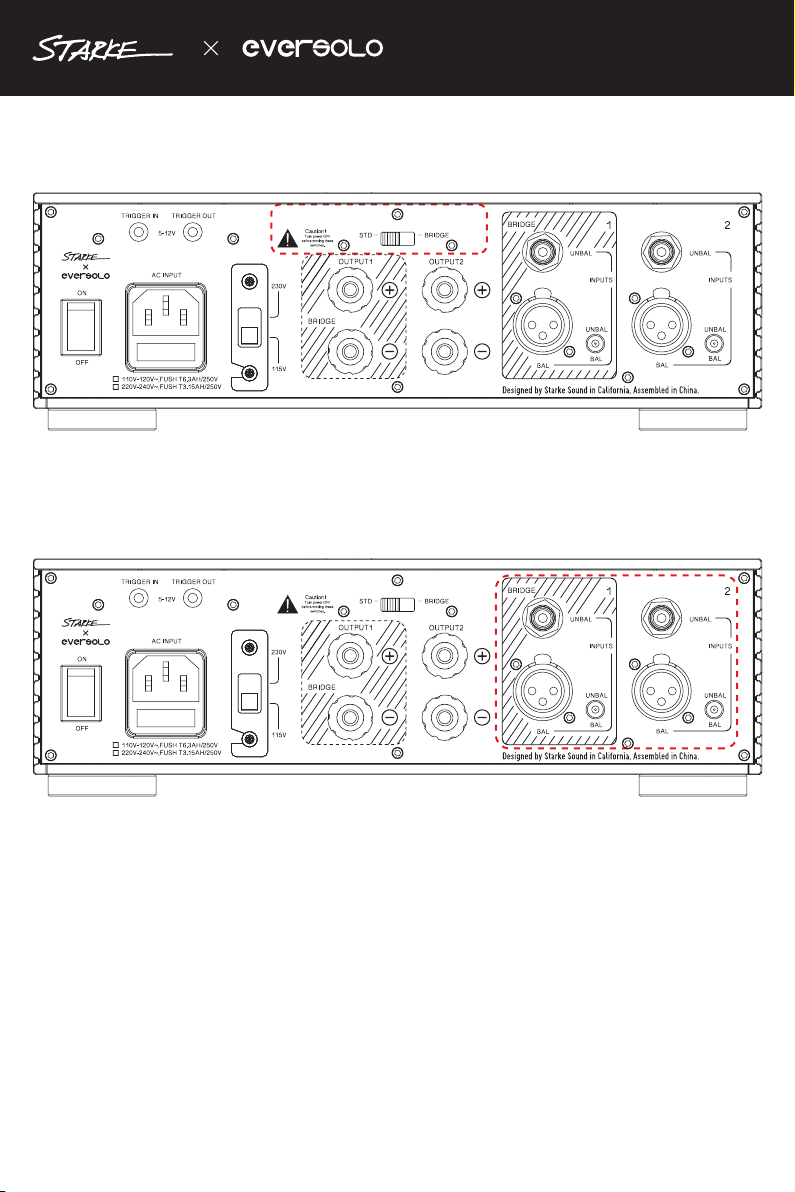

Aby uruchomić tryb standardowy (Stereo) ustaw ten przełącznik na STD (standard). Aby

uruchomić tryb mostkowy (Mono) ustaw ten przełącznik w pozycji BRIDGE.

W trybie standardowym (Stereo) STD połącz 2 kanały wejściowe za pomocą kabli niezbalansowanych

(RCA) lub zbalansowanych (XLR). Kanały są oznaczone jako 1 i 2. Ustaw dwa przełączniki wejścia

odpowiednio w pozycji UNBAL (niezbalansowane) dla połączenia RCA lub BAL (zbalansowane) dla

połączenia XLR.

W trybie STD (Stereo) do gniazd 1 należy podłączyć lewy kanał źródła, a do gniazd 2 prawy kanał źródła.

Terminale głośnikowe jednocześnie im odpowiadają.

W trybie Bridge (Mono) korzystamy tylko z gniazd i terminali głośnikowych 1, w tym przypadku sami

decydujemy który kanał źródła podłączymy do gniazda 1.

Str. 5

Dystrybucja Instal Audio

W trybie standardowym (Stereo) STD podłącz dwa głośniki do terminali wyjściowych: 1 i 2. Podłączyć

można przewody głośnikowe zakończone „wtykami bananowymi” lub bez wtyków, czyli sam przewodnik

ze zdjętą izolacją (odkręć nasadkę terminalu, włóż żyłę przewodnika do otworu terminala na

gwintowanym trzonku i dokręć nakrętkę). Zalecamy dla bezpieczeństwa korzystać z wtyków. Należy

zwrócić uwagę na prawidłową polaryzację („+” czerwony i „-” czarny). W trybie Bridge (Mono)

korzystamy tylko z terminali głośnikowych 1.

Podłącz przewód zasilający do urządzenia, a następnie do gniazdka ściennego. Należy pamiętać, aby ustawione

napięcie z tyłu urządzenia było zgodne z lokalnym obszarem. Następnie ustaw przełącznik zasilania z tyłu

urządzenia w pozycji ON, aby włączyć zasilanie wzmacniacza.

AMP-F2 można włączyć/lub przełączyć w tryb gotowości za pomocą przycisku włączenia/wyłączenia zasilania

na panelu przednim, można go także włączyć/przełączyć w tryb gotowości automatycznie za pomocą kabla

wyzwalającego (TRIGGER IN).

Kiedy gniazdo TRIGGER IN w urządzeniu (1) jest podłączone do urządzenia (2) wyposażonego w gniazdo

TRIGGER OUT, włączeniem/przejściem w tryb gotowości urządzenia (1) można sterować za pomocą

włączania/przejścia w tryb gotowości urządzenia (2).

Gniazda - Wejścia wyzwalacza (TRIGGER IN)/Wyjścia wyzwalacza (TRIGGER OUT) działają i należy używać

przy sygnałach elektrycznych o napięciu do 12 V DC/150 mA.

W trybie TRIGGER przełącznik zasilania (włączania/wyłączania urządzenia) na panelu przednim będzie

wyłączony, a włączanie/wyłączanie urządzenia będzie kontrolowane przez wyzwalacz (TRIGGER).

Str. 6

Wzmacniacz Mocy Stereo

Pliki do pobrania

Aby uzyskać więcej samouczków, odwiedź stronę www.eversolo.com, odwiedź stronę

Pobieranie na oficjalnej stronie internetowej i zeskanuj kod QR.

Subskrypcja WeChat

Instrukcje bezpieczeństwa / Ostrzeżenie dotyczące bezpieczeństwa:

1) Przeczytaj, przestrzegaj i zachowaj niniejszą instrukcję

2) Nie zdejmować pokrywy, ponieważ naprawa wymaga wykwalifikowanego technika

3) Nie używaj produktu w pobliżu wody

4) Nie instaluj w pobliżu źródeł ciepła, takich jak radiatory, grzejniki, piece lub wzmacniacze

5) Produkt czyścić wyłącznie wilgotną szmatką

6) Zachowaj ostrożność podczas podnoszenia lub przenoszenia tego ciężkiego produktu

7) Chronić przewód zasilający przed nadepnięciem lub przyciśnięciem

8) Odłączaj urządzenie od prądu podczas burzy z piorunami lub gdy nie jest używany przez
dłuższy czas

9) Należy upewnić się, że na produkcie lub obok jego nie ustawiano żadnych przedmiotów
wypełnionych płynami, np. wazonów, szklanek z cieczą
