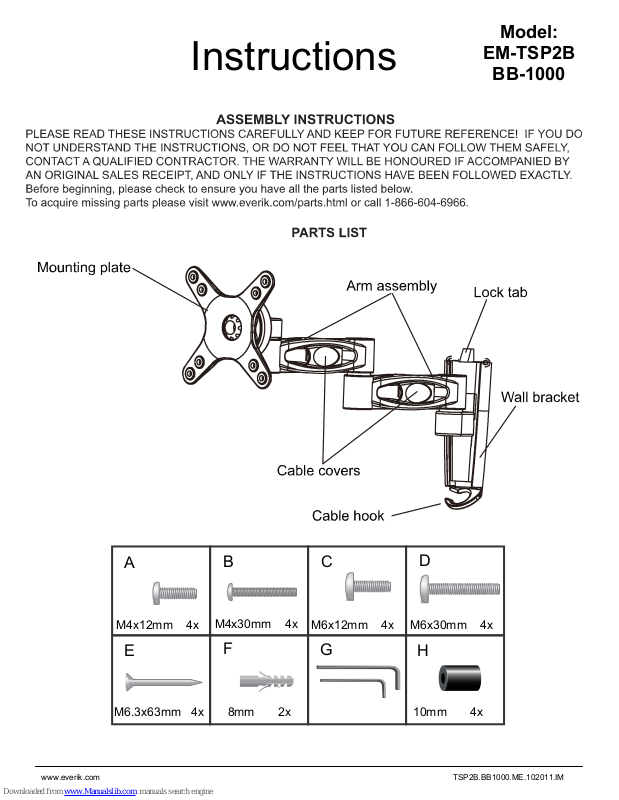

Page 1

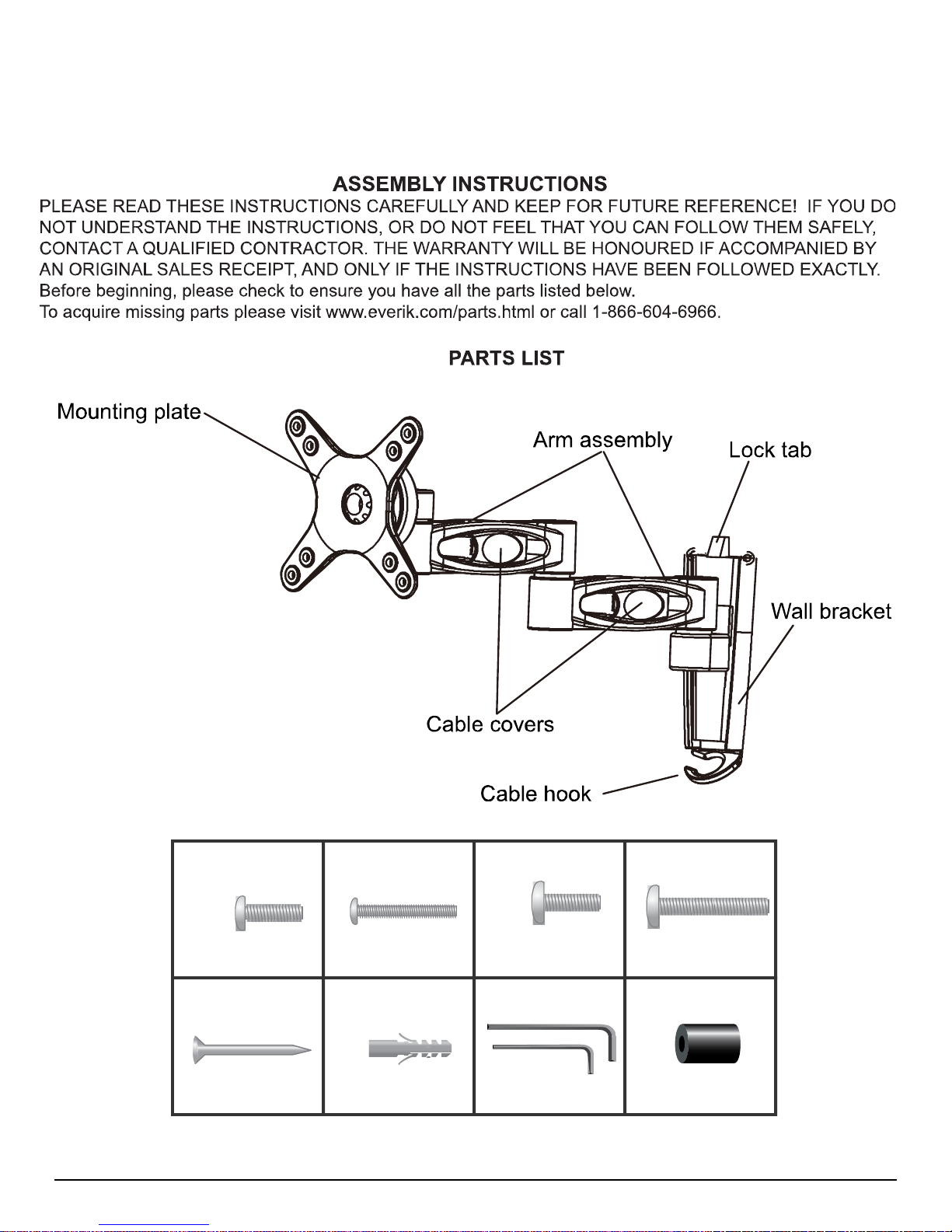

Model:
EM-TSP2B
Instructions
BB-1000
A
M4x12mm 4x
E
M6.3x63mm 4x
www.everik.com TSP2B.BB1000.ME.102011.IM
B C
M4x30mm 4x
M6x12mm 4x
F
8mm 2x
G
D
M6x30mm 4x
H
10mm 4x

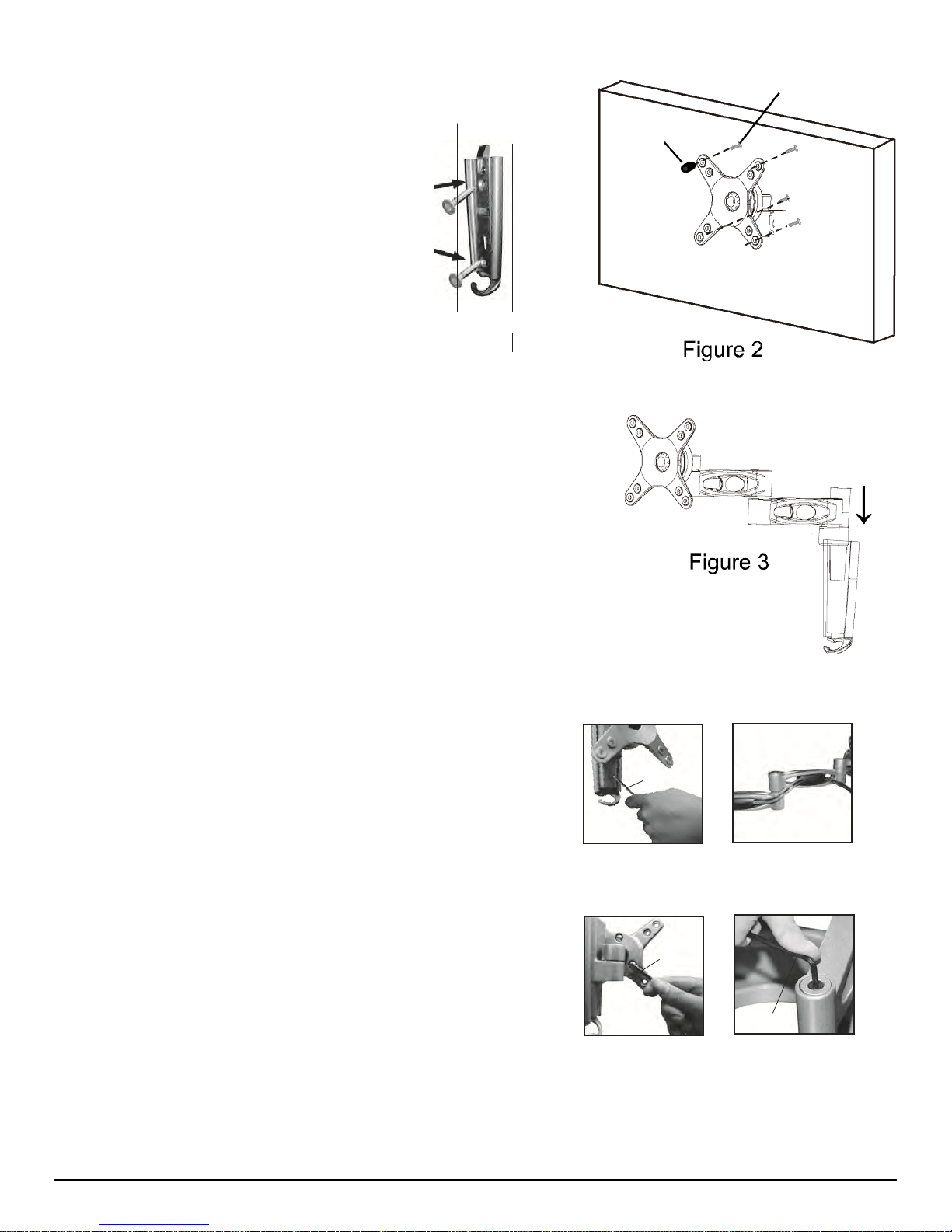

Page 2
Figure 1
Figure 2
G
A,B,C
•
Figure 2
G
A,B,C
Figure 3
Figure 4
Figure 5
Figure 7
Figure 6
F
F
F
Tools Required
• Phillips screwdriver
• 1/8" drill (3/8" for concrete)
• Stud finder
• Power drill
Step 1: Mount wall bracket (Figure 1)
Wood stud installation
• Verify stud position
• Centre wall bracket over wood stud and mark
screw hole locations
• Pre-drill holes using a 1/8"bit
• Secure the wall bracket with screws (part E)
Concrete installation
• Mark screw hole locations
• Pre-drill holes using a 5/8"bit
• Secure the wall bracket using concrete wall an-
chors and screws (parts E and F)
Step 2: Attach display to mounting plate and arm(s)
(Figure 2)
• Attach the mounting plate/arm assembly to your display
using the appropriate combination of mounting screws and
spacers (parts A,B,C, D and H) . Not all the hardware pro-
vided will be used. Ensure the screws are secure but do not
over tighten. Use spacers if the screws are too long or your
display has a curved back.
Step 3: Final Assembly (Figure 3)
• Slide the mounting plate/arm assembly with your display
attached into the wall bracket. The lock tab will click. Tighten
the set screw in the front of the mounting plate to secure the
mount (Figure 4). To remove, loosen the set screw. Then
hold back on the lock tab and slide the arm assembly up and
free from the wall bracket.
Cable Management (Figure 5)
• Remove the plastic covers of the arm(s) and route cables
through the arm(s) and hook. Replace the covers to keep
cables in place. Make sure there is enough slack so that the
display can be repositioned if needed.
Adjustment (Figures 6 and 7)
• Adjustments are made with the included Allen key (G)
which should be retained for future use.
• The three set screws on the back of the mounting plate de-
termine how rigid the display will be. If the display is too difficult to reposition, loosen all three screws evenly and in small
increments until the display can be moved. Tighten the three
screws evenly to prevent the display from moving easily.
• The set screws in the joints of the arm(s) determine how
easily the arms move.
E
E
A, B, C, D
H
Figure 1
G
G
G
www.everik.com TSP2B.BB1000.ME.102011.IM
Page 3
Modèle:
EM-TSP2B
Instructions
BB-1000
INSTRUCTIONS D’ASSEMBLAGE
VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS ET LES CONSERVER POUR TOUTE
RÉFÉRENCE ULTÉRIURE! SI VOUS NE COMPRENEZ PAS LES INSTRUCTIONS, OU SI VOUS ÊTES
INCERTAIN(E) DE POUVOIR LES SUIVRE DE FAÇON SÉCURITAIRE, COMMUNIQUEZ AVEC UN
ENTREPRENEUR-CHARPENTIER QUALIFIÉ. LA GARANTIE NE SERA HONORÉE QUE SI LE PRODUIT
EST ACCOMPAGNÉ DE LA FACTURE ORIGINALE, ET SEULEMENT SI LES INSTRUCTIONS ONT ÉTÉ
SUIVIES À LALETTRE. Avant de débuter, assurez-vous d’avoir à portée de la main tout ce qui figure sur la liste des
pièces. Pour obtenir des pièces manquantes, visitez www.everik.com/parts.html ou téléphonez au 1-866-604-6966.

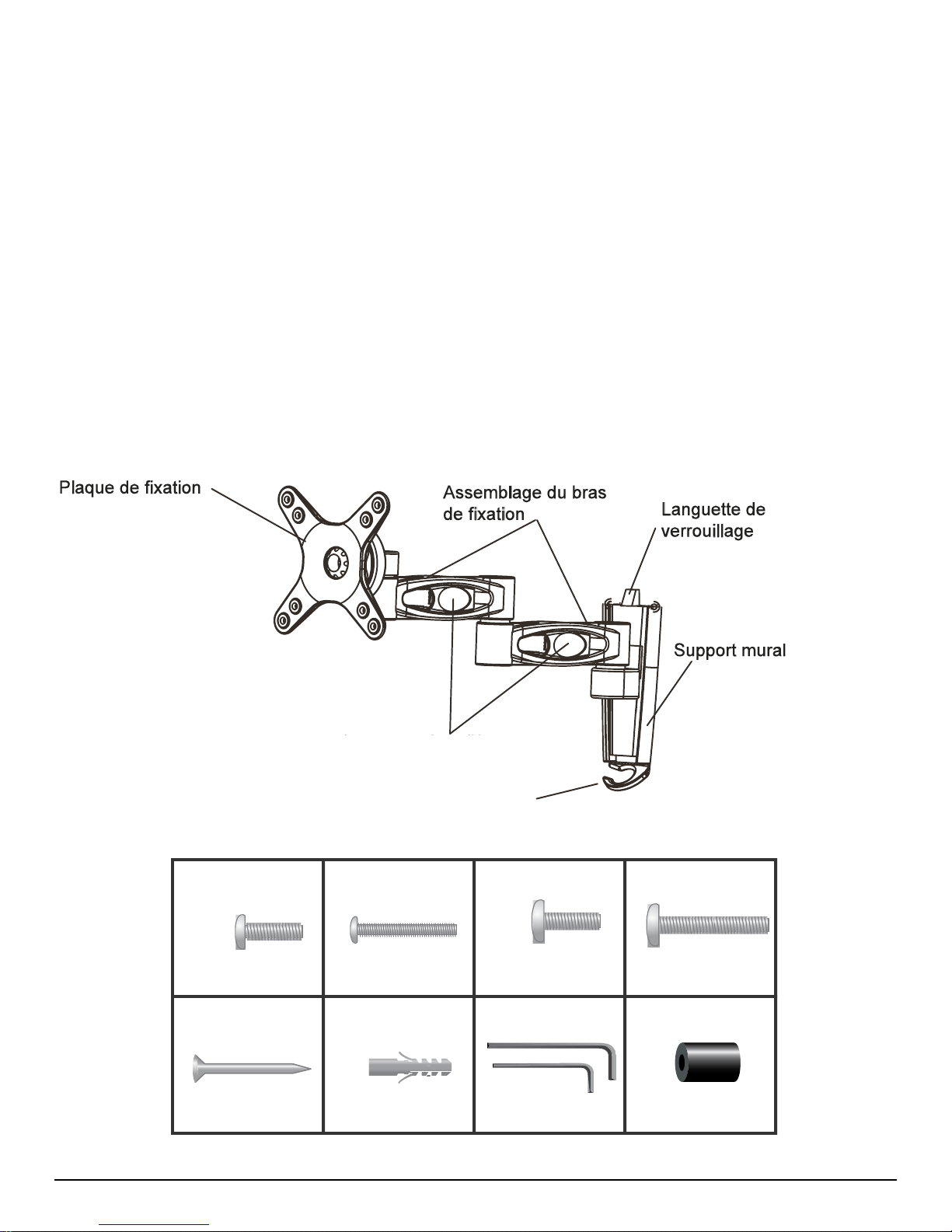

LISTE DES PIÈCES
A
M4x12mm 4x
E
M6.3x63mm 4x
www.everik.com TSP2B.BB1000.ME.102011.IM
Couvercle des câbles
Crochet des câbles
B C
M4x30mm 4x
F
8mm 2x
M6x12mm 4x
G
D
M6x30mm 4x
H
10mm 4x

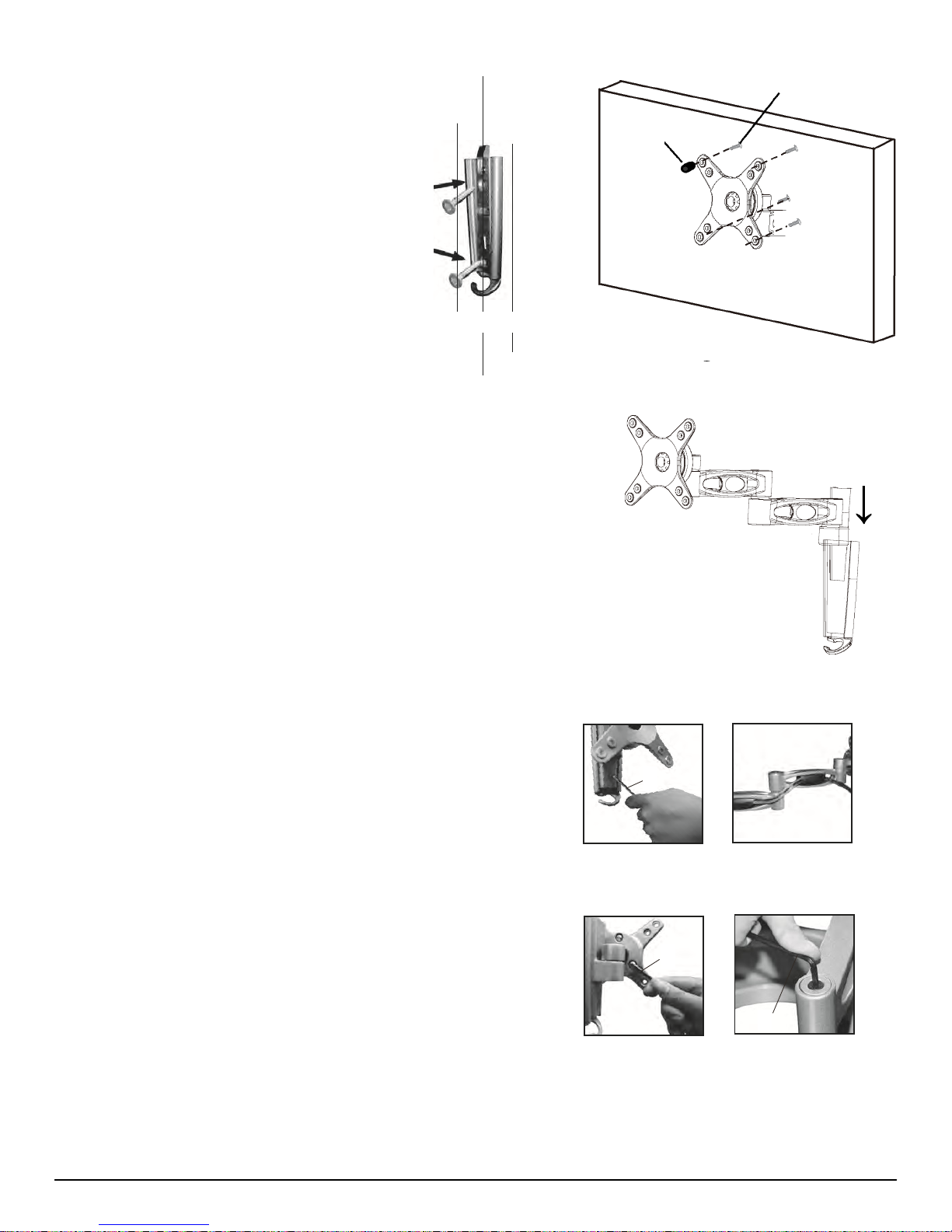

Page 4
Figure 1
Figure 2
G
A,B,C
•
Figure 2
G
A,B,C
Figure 3
Figure 4
Figure 5
Figure 7
Figure 6
F
F
F
Outils requis
• Tournevis Phillips
• Mèche de perceuse de 1/8 po (3/8 po pour le ci-
ment)
• Chercheur de montant
• Perceuse électrique
Étape 1 : Installer le support mural (schéma 1)
Installation dans un montant en bois
• Vérifiez la position du montant.
• Centrez le support mural sur le montant en bois
et marquez l’emplacement des trous de vis.
• Percez au préalable les trous à l’aide d’une
mèche de perceuse de 1/8 po.
• Vissez solidement le support mural à l’aide des
vis incluses (pièce E).
Installation dans une surface en ciment
• Marquez les emplacements des trous de vis.
• Percez au préalable les trous à l’aide d’une mèche de perceuse
de 5/8 po.
• Vissez solidement le support mural à l’aide des ancrages et des
vis pour murs de ciment (pièces E et F).
Étape 2 : Attacher l’écran d’affichage à l’assemblage de la
plaque/bras de fixation et au bras (schéma 2)
• Attachez l’assemblage de la plaque/bras de fixation à votre écran
en utilisant la bonne combinaison de vis et de cales d’espacement
(pièces A,B,C,D et H). Vous n’aurez pas à utiliser toute la quincail-
lerie incluse. Assurez-vous de serrer solidement les vis, mais pas
trop. Utilisez les cales d’espacement si les vis sont trop longues si
l’arrière de votre écran est incurvé.
Étape 3 : Assemblage final (schéma 3)
• Glissez l’assemblage de la plaque/bras de fixation, sur lequel est
attaché votre écran, dans le support mural. L’onglet de verrouillage
émettra un déclic. Serrez la vis de pression, située à l’avant de la
plaque de fixation, afin de solidifier le support (schéma 4). Pour
retirer, desserrez la vis de pression. Ensuite, retenez l’onglet de
verrouillage et glissez l’assemblage du bras vers le haut afin de le
libérer du support mural.
Gestion des câbles (schéma 5)
• Retirez les couvercles de plastique du (des) bras et acheminez
les câbles à travers le(s) bras et du crochet. Replacez les couvercles afin de conserver les câbles en place. Assurez-vous de laisser
un jeu suffisant au cas où vous voudriez repositionner l’écran.
Ajustement (schémas 6 et 7)
• Vous pouvez faire les ajustements à l’aide de la clé Allen incluse
(G), que vous devriez conserver pour toute utilisation ultérieure. •
Les trois vis de pression situées à l’arrière de la plaque de fixation
déterminent la rigidité avec laquelle vous pourrez déplacer l’écran.
Si l’écran est trop difficile à déplacer, desserrez uniformément, et
en petits incréments, les trois vis, jusqu’à ce que vous puissiez le
déplacer. Serrez uniformément les trois vis afin d’empêcher l’écran
de bouger trop facilement.
• Les vis de pression, situées dans les joints du (des) bras,
déterminent la facilité avec laquelle vous pourrez le(s) bouger.
E
E
Schéma 1
H
Schéma 2
Schéma 3
G
Schéma 4
G
Schéma 6
A, B, C, D
Schéma 5
G
Schéma 7
www.everik.com TSP2B.BB1000.ME.102011.IM
