INSTRUKCJA OBSŁUGI
Page 2
Ed : 03/17 Rev : 00
Page 3
Rys. 1
Rys. 2
Page 4
3
4
5
Rys. 3
Rys. 4
Rys. 5
Page 5
6:
INSTRUKCJE MONTAŻU
KONTROLER ZDALNEGO
STEROWANIA
Skan Prędkość Czas Dystans Kalorie
Wyjmij urządzenie z pudełka i umieść na ziemi jak
na rys. 1.
Zalecane jest zasięgnięcie pomocy drugiej osoby
przy montażu
Upewnij się, że nie brakuje żadnego elementu:
A) Korpus główny; (C-L) Lewy pedał (C-R)
Prawy pedał; (B) Noga stabilizatora; (B1)
Tylna noga stabilizatora;
(D) Śruby M-4x25; (E) Sprężysta
podkładka M-4; Klucz uniwersalny do
pedałów
1.- Montaż stabilizatorów
Funkcje wyświetlacza: Speed
(prędkość), Time (czas), Distance
(przebyty dystans w km), Calorie
(kalorie), Scan (przełączanie
wyświetlanych funkcji między:
speed, time, distance, calories).
(zasilanie)
Przycisk wyboru czasu
(1-15 min).
(prędkość)
Przycisk zmniejszania prędkości
(12 poziomów)
(prędkość)
Przycisk zwiększania prędkości
(12 poziomów)
(do przodu/odwrotnie) – zmień kierunek
pedałowania
(tryb)
Przycisk wyboru wyświetlanego
parametru – speed, time, distance,
calories
Stabilizator (B) oznaczony literą (A) umieść na
przodzie urządzenia, oznaczonego literą (A),
jak pokazano na rys.2. Wkręć śruby M-4x25
(D).
Następnie, weź tylny stabilizator (B1)
oznaczony literą (B), rys.3, i przejdź przez tą
samą procedurę montażu, jak w przypadku
stabilizatora przedniego.
2.- Mocowanie pedałów
,,Prawy’’ i ,,lewy’’ odnoszą się do pozycji,
jaką użytkownik przyjmuje podczas
wykonywania ćwiczeń.
Przymocuj prawy pedał (C-R), oznaczony
literą (R), do prawej korby, także oznaczonej
literą (R).
Następnie (rys.4), przymocuj lewy pedał (CL), oznaczony literą (L), do lewej korby, także
oznaczonej literą (L)
Podłączanie do sieci.-
Podłącz urządzenie do sieci zasilającej (220v).
Ustaw przełącznik (L) w pozycji [I]. (Rys.5)
Page 6
OBSŁUGA URZĄDZENIA.-
Podłącz wtyczkę adaptera do prądu i naciśnij
czerwony przycisk, znajdujący się pod
kontrolerem, ustawiając go do pozycji I.
Naciśnięcie przycisku (1) sprawi, że
urządzenie zacznie pracę z ustawionym
poziomem prędkości 1 i domyślnym czasem 5
min. Wyświetlacz będzie losowo pokazywał
informacje o prędkości, czasie, dystansie i
kaloriach (Scan).
Po naciśnięciu przycisku (2) Time,
użytkownik może ustawić docelowy czas od 1
do 15 minut. Dla szybszej regulacji, naciśnij i
przytrzymaj przycisk (2), aż wyświetli się
pożądana wartość. Urządzenie wyłącza się
automatycznie po upływie ustawionej
wartości czasu.
Aby zwiększyć prędkość, naciśnij przycisk (4)
Speed+. Aby zmniejszyć prędkość, naciśnij
przycisk (3) Speed-. Dla szybszej regulacji,
naciśnij i przytrzymaj przycisk (4) lub (3), aż
wyświetli się pożądana wartość.
Po naciśnięciu przycisku (5) Reverse, zmieni
się kierunek rotacji pedałów.
Jedno- lub wielokrotne naciśnięcie przycisku
(6) Mode, pozwala na przełączanie się między
wyświetlanymi informacjami Speed
(prędkość), time (czas), distance (Dist.)
(dystans), calories (Cal.) (kalorie). Aby
urządzenie przełączało się między
wyświetlaniem losowych informacji, nacisńij
przycisk wielokrotnie, aż czerwone światełko
pojawi się pod napisem Scan.
Aby wyłączyć urządzenie, naciśnij przycisk
(1). Po skończeniu treningu, naciśnij
czerwony przycisk pod kontrolerem, aby
przełączyć go do pozycji 0 i całkowicie
wyłączyć urządzenie.
Wskazówki treningowe
Zaleca się krótkie, 3 - 6 minutowe treningi
przy niskiej prędkości, dwa razy dziennie.
Zobacz przykłady treningów na następnej
stronie.
Stopniowo zwiększaj długość treningów do
maksymalnego czasu 15 minut na sesję, dwa
razy dziennie. Możesz spróbować treningów
przy wyższych prędkościach, gdy będziesz
czuł się komfortowo podczas ćwiczeń
UWAGI KOŃCOWE.-
Mamy nadzieję, że urządzenie będzie Ci
służyć. Wkrótce zauważysz korzyści płynące z
kontrolowanego programu ćwiczeń, będziesz
czuć się lepiej, mieć więcej energii i mniej
stresu.
Przegląd i konserwacja.-
Wyłącz urządzenie i odepnij kable zasilania
Uwaga:
Okresowo sprawdzaj, czy wszystkie elementy
mocujące są prawidłowo dokręcone i
połączone. Co trzy miesiące sprawdzaj i
dokręcaj wszystkie luźne części urządzenia.
Zalecamy stosowanie oryginalnych części
zamiennych przy wymianie wszelkich
zużytych komponentów. Stosowanie innych
części zamiennych może spowodować urazy
podczas ćwiczeń lub wpłynąć na poprawne
działanie urządzenia.
Page 7
Page 8

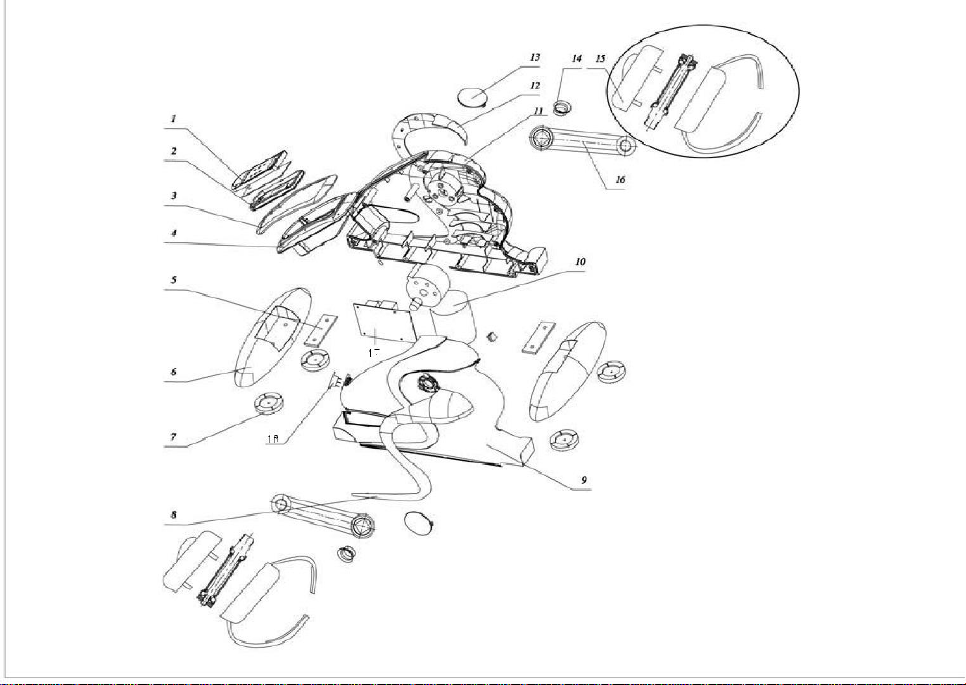

Lista części:
NR
NAZWA
ILOŚĆ
1
GÓRNA POKRYWA KONTROLERA
1
2
POKRYWA ŁOŻYSKA KONTROLERA
1
3
UCHWYT KONTROLERA --GÓRA
1
4
UCHWYT KONTROLERA --ŁOŻYSKO
1
5
BLOK STAŁY
2
6
STABILIZATOR
2
7
PODKŁADKA NA STOPY
4
8
OBUDOWA URZĄDZENIA"S" --LEWY
1
9
KORPUS GŁÓWNY --LEWY
1
10
SILNIK
1
11
KORPUS GŁÓWNY --PRAWY
1
12
OBUDOWA URZĄDZENIA "S" --PRAWA
1
13
OBUDOWA
2
14
OSŁONA KORBY
2
15
PEDAŁ
2
16
KORBA
2
17
POKŁAD KOMPUTERA
1
18
PRZEŁĄCZNIK ZASILANIA
1
Page 9
DYSTRYBUTOR:
Del Sport Sp. z o.o.
ul. Połczyńska 63 01-336 Warszawa
tel. 22/3509420-23 www.delsport.pl
email: [email protected]
SERWIS:
[email protected] tel. 22/3509420-23
FORMULARZ ZGŁOSZENIA SERWISOWEGO:
https://delsport.pl/zgloszenie-serwisowe/
GARLANDO SPA
Via Regione Piemonte, 32 - Zona Industriale D1
15068 - Pozzolo Formigaro (AL) - Italy
www.everfit.it - [email protected]
