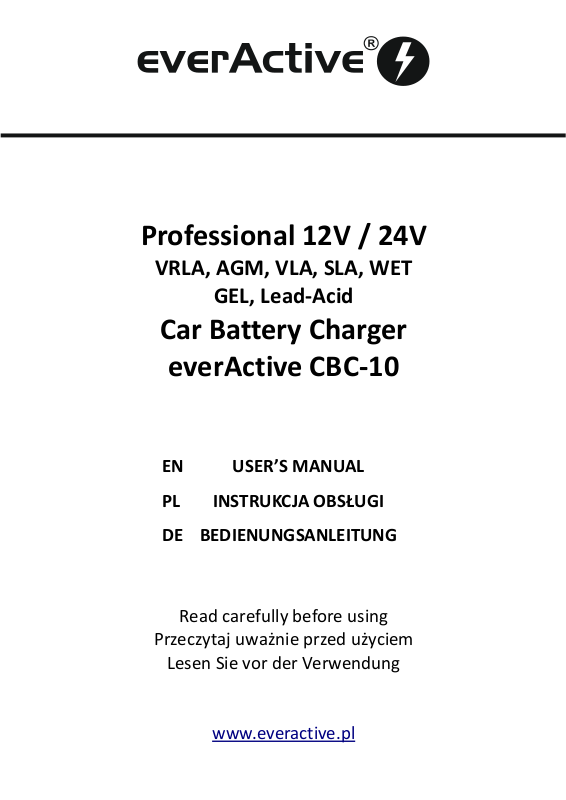

everActive CBC-10 User Manual

Professional 12V / 24V

VRLA, AGM, VLA, SLA, WET

GEL, Lead-Acid

Car Battery Charger

everActive CBC-10

EN USER’S MANUAL

PL INSTRUKCJA OBSŁUGI

DE BEDIENUNGSANLEITUNG

Read carefully before using

Przeczytaj uważnie przed użyciem

Lesen Sie vor der Verwendung

www.everactive.pl

Overview / Przegląd / Übersicht

Symbol EN PL DE

Estimated progress of
the charge process.

Szacowany postęp
procesu ładowania.

Geschätzter
Fortschritt des

Ladeprozess.
25, 50, 75% - red
indication.
100% - green
indication.

25, 50, 75% ­wskazanie czerwone.
100% - wskazanie
zielone.

25, 50, 75% - rote

Anzeige.

100% - grüne

Anzeige.

Selected maximum
charging current.

Wybrany maks. prąd
ładowania.

Gewählter maximaler

Ladestrom.

12V battery charging.

Ładowanie

12V-Batterie Ladung.

akumulatora 12V.
Flashing LED
indicates battery
problem.

Mrugająca dioda

sygnalizuje problem z

Blinkende LED zeigt
das Problem mit dem
Akku.

akumulatorem.

Winter mode
indication.

Increased charging
voltage: from 14.4V
to 14.7V for 12V
battery, from 28.8V
to 29.4V for 24V
battery.

Wskaźnik wybranego

trybu zimowego.

Zwiększone napięcie

ładowania: z 14.4V

do 14.7V dla

akumulatora 12V, z

28.8V do 29.4V dla

akumulatora 24V.

Winter-Modus
Anzeige.

Erhöhte Spannung
der Aufladung: von

14.4V bis 14.7V für
12V Akku, von 28.8V
bis 29.4V für 24V
Akku.

2

24V battery charging.

Flashing symbol
indicates battery
problem.

13.6V Power Supply
mode selected.

Ładowanie

akumulatora 24V.

Mrugająca dioda

sygnalizuje problem z

akumulatorem.

Wybrany tryb

zasilacza 13.6V.

24V-Batterie Ladung.

Blinkende LED zeigt
das Problem mit dem
Akku.

13,6 V Power-Supply­Modus.

Connection problem.

Reverse polarity or
short circuit
detected.

Standby LED. Tryb czuwania. Standby-Modus.

Function button. Przycisk wyboru

Problem z

podłączeniem.

Detekcja odwrotnej

polaryzacji lub

zwarcia.

funkcji.

Problem mit der
Verbindung.

Umgekehrte Polarität
oder Kurzschluss.

Funktionsknopf.

3

EN USER’S MANUAL - CBC-10 battery charger

Please read the instruction manual carefully before using this charger.

Specification:

Input: 220-240V AC, 50/60Hz, 1000 mA max
Output: 13.6V DC: 5A max

14.4/14.7V DC: 2/5/10A

28.8/29.4V DC: 2/5A
Efficiency: 75-80%
Compatible battery types: 12V/24V - VRLA, AGM, VLA, SLA, WET, GEL, LEAD ACID
Capacity range: 10-300 Ah for 12V battery, 10-150 Ah for 24V battery
Operating temperature: -10..40°C
Noise level: <50dB (50cm distance, with cooling FAN operating)

Features:

- fully automatic, up to 9-stage charging process,

- automatic battery voltage detection,

- automatic charge recovery after AC power source reconnection,

- microprocessor controlled, utilizes pulse charging technology to prolong battery life,

- ability to recharge virtually up to 100% of battery's initial capacity,

- additional 13.6V DC/5A operating mode for float and maintenance 12V battery charging, can
also act as a simple DC power supply,

- reverse polarity protection,

- overheat protection,

- short-circuit protection,

- overcharge protection with precise charging voltage cut-off,

- adjustable maximum charging current,

- additional charging mode for use in a cold environment.

Package contents:

- everActive CBC-10 battery charger,

- user's manual,

- 1x set of crocodile clamp connectors,

- 1x set of ring terminal connectors.

Warranty:

- 2 years limited warranty, for details please contact your retailer,

- the charger shall be used according to this manual,

- if the charger was proven to be defective, it will be repaired or replaced,

- warranty does not affect and is in addition to legal (statutory) rights under applicable national
laws relating to the sale of consumer products.

4

Operating instructions.

CAUTION: Lead-Acid batteries can emit explosive gases when charged. Prevent sparks and
fire sources close to the battery. Provide good ventilation – appliance should be used only
in well ventilated areas.

Typical charge:

1. Connect the charger connectors to corresponding battery terminals. It is recommended to
connect the positive connector before connecting the negative. Preserve correct polarity (+/-).
If the battery is installed inside a vehicle disconnecting negative (chassis/ground) clamp from
the battery is advised.

2. Ensure that the charger connectors have been connected properly and securely. Connect
the charger to AC mains power source.

3. In a few seconds the charger will automatically detect battery voltage and start the charging
process. Charger uses default 2A charging current. By pressing “MODE” button user can
change maximum current to 5A and 10A (for 24V batteries maximum charging current is
limited to 5A).

4. Pressing the “MODE” button for 2-3s will activate low-temperature operation mode.
It will raise the full charge cut-off voltage from 14.4V to 14.7V (for 12V battery) or from 28.8V
to 29.4V (for 24V battery). It may improve charging efficiency in low temperature (close to 0
Celsius degrees) conditions. This mode can be also used to fully charge some AGM
rechargeable batteries (refer to battery's manual for further information).

5. Estimated progress of the charge process can be read from LED indicators (red: 25%-50%­75%, green: 100%). Please note that the indicated progress is only an estimate and may not
always correspond to the actual charge level of the battery.

6. Fully charged battery is monitored and in case of a voltage drop (below 12.3V for 12V
battery and 24.6V for 24V battery) the charging process will be automatically restarted with

1.5A current.

7. When the charging process is finished disconnect the charger from AC mains power source,
next disconnect negative connector from the battery. Next, disconnect the positive connector.

Charge phases description:

1. Battery recovery function.
When low voltage is detected on the connected battery (4.5-10.5V for 12V battery, and 16-21V
for 24V battery) the charger uses soft 1.5A current to recover the battery.

2. Charging the battery.
In this step the charger uses maximum selected current to charge the battery.

3. Topping up the battery.
The battery is charged with the selected current to about 70-80% capacity. While the battery
voltage raises, the charge current is lowered automatically to prevent gas emission and/or
heating up of the battery. It is a safe and smooth multi-stage operation ie. 10A – 7.5A – 5A –
4A – 3A – 2A – 1.5A. The charger uses 1.5A trickle charge until the battery is full.

4. End of charge, maintenance charge.

5

When the battery voltage reaches cut-off value 14.4V/14.7V for 12V battery, 28.8V/29.4V for
24V battery the charge process is terminated, 100% green LED indication lights up. The charge
state of the battery is continuously monitored. When the self-discharge occurs, trickle charge
is reapplied automatically to maintain full charge (it does not affect 100% LED indication).

Notice:

1. In case of a AC power source break / reconnection, the charger will automatically recover,
the regular charge will be applied with a default, maximum current of 2A.

2. In case of a bad battery connection or other fatal error the charger stops operating. The
failure „!” indicator will light up.

3. Regular supervision of charging process is advised.

Using 13.6V DC power supply mode:

1. Do not connect the charger to battery terminals.

2. Connect the charger to AC mains power source. The “Power” LED indicator will light up.

3. Pressing the “MODE” button for 3-5s will activate the 13.6V DC supply mode.

4. This mode can be used for maintenance and float charging of 12V SLA batteries. It will
deliver up to 5A current, with a limited voltage to 13.6V. Can also be used ad DC power supply
for applications not exceeding 4-5A at 13.6V.

5. This mode is suitable to keep the batteries in always-ready condition.

Safety instructions:

1. Read the instructions before using this charger.

2. This charger is intended for use only with 12V/24V batteries - VRLA, AGM, VLA, SLA, WET,
GEL, LEAD ACID. Always check battery's manual for technical specification, charger
recommendation and safety precautions. Attempting to charge other types of batteries may
cause personal injury, damage to the charger or lead to a fire and/or explosion.

3. The charger is intended for indoor use only. Exposure to any liquids or moisture can cause
damage to the charger and battery. Do not allow foreign objects to enter the charger. This
could result in electrical shock or fire.

4. Disconnect the charger from the power socket when not in use.

5. Never use an extension cord or any attachment not recommended by the manufacturer.

6. Do not operate the charger if it has been subjected to shock or damage. Take it to a qualified
serviceman for repair.

7. Do not attempt to disassemble the charger as it may result in a risk of electric shock or fire.

8. Unplug the charger from the power supply before attempting any cleaning. Use only a soft
damp cloth. Do not use water, detergents or alcohol.

9. This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for
their safety. Children should be supervised to ensure that they do not play with the appliance.

10. Lead-Acid batteries can emit explosive gases when charged. Prevent sparks and fire
sources close to the battery. Provide good ventilation – appliance should be used only in well
ventilated areas.

6

11. Never charge a frozen or damaged battery.

12. Never place the charger on top of the battery. Do not cover the charger when in use.

13. The charger uses fan for active cooling. Keep away from dust sources when operating.

14. Never use the charger with a damaged power cord. Risk of electric shock.

15. Danger of acid burns. Using safety goggles and protective gloves is advised. In the event of
contact with electrolyte rinse the eyes or skin immediately with copious amounts of clean
running water and consult a doctor without delay.

Product disposal:

The crossed-out wheeled-bin symbol on your product, battery, literature or packaging,
reminds you that all electrical and electronic products, batteries and accumulators must
be taken to separate collection at the end of their working life. This requirement applies
in the European Union. Do not dispose any of these products as unsorted municipal
waste.

Distributor:
BALTRADE Sp. z o.o.
ul. Gen. J. Hallera 132
80-416 Gdansk, Poland
www.everactive.pl

7

PL INSTRUKCJA OBSŁUGI - ładowarka CBC-10

Prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi przed użyciem ładowarki.

Specyfikacja:

Wejście: 220-240V AC, 50/60Hz, 1000 mA max
Wyjście: 13.6V DC: 5A max

14.4/14.7V DC: 2/5/10A

28.8/29.4V DC: 2/5A
Efektywność: 75-80%
Kompatybilne baterie: 12V/24V - VRLA, AGM, VLA, SLA, WET, GEL (żelowe), LEAD ACID
(kwasowo-ołowiowe)
Obsługiwana pojemność baterii: 10-300 Ah dla 12V, 10-150 Ah dla 24V
Temperatura pracy: -10..40°C
Poziom hałasu: <50dB (dystans 50cm z wentylatorem chłodzącym)

Cechy produktu:

- w pełni automatyczny, nawet 9-stopniowy proces ładowania,

- automatyczne wykrywanie napięcia baterii,

- automatyczne wznowienie ładowania po przerwie w zasilaniu z sieci AC,

- ładowarka sterowana mikro-procesorem, wykorzystująca impulsowy przebieg ładowania dla
zwiększonej żywotności akumulatora,

- możliwość naładowania akumulatora nawet do 100% znamionowej pojemności,

- dodatkowy tryb zasilacza 13.6V DC/5A dla ładowania konserwacyjnego / buforowego
akumulatorów 12V, działa również jako prosty zasilacz DC dla urządzeń zasilanych z 12V,

- zabezpieczenie przed odwrotną polaryzacją baterii,

- zabezpieczenie przed przegrzaniem,

- zabezpieczenie przed zwarciem,

- zabezpieczenie przed przeładowaniem akumulatora, z dokładnym, progowym odcięciem
napięcia ładowania,

- regulowany maksymalny prąd ładowania,

- dodatkowy tryb ładowania do pracy w niskich temperaturach otoczenia.

Zawartość opakowania:

- ładowarka everActive CBC-10,

- instrukcja użytkowania,

- 1x komplet przyłączy, konektorów typu krokodyl,

- 1x komplet przyłączy, terminali oczkowych.

Gwarancja:

- 2 lata ograniczonej gwarancji - szczegóły u Twojego sprzedawcy,

- produkt powinien być używany zgodnie z zaleceniami instrukcji,

- w przypadku potwierdzenia wady produktu zostanie on naprawiony lub wymieniony,

- gwarancja nie ogranicza uprawnień kupującego wynikających z rękojmi.

8

Instrukcja użytkowania.

UWAGA: Baterie kwasowe, kwasowo-ołowiowe (Lead-Acid) itp. mogą emitować gazy
wybuchowe podczas ładowania. Należy zapobiegać obecności źródeł ognia i iskier w
pobliżu ładowarki. Należy zapewnić odpowiednią wentylację – produkt do użytku
wyłącznie w dobrze wentylowanym otoczeniu.

Typowe ładowanie:

1. Podłączyć konektory ładowarki do odpowiednich biegunów akumulatora. Zaleca się
podłączenie bieguna dodatniego przed ujemnym. Zachować poprawną polaryzację (+/-). W
przypadku gdy akumulator zainstalowany jest w pojeździe, zaleca się odłączenie klemy masy (-)
od akumulatora.

2. Upewnić się, że połączenia ładowarki i akumulatora zostały wykonane dokładnie i
poprawnie. Po podłączeniu ładowarki do źródła zasilania AC.

3. Ładowarka automatycznie wykrywa typ/napięcie akumulatora, proces ładowania
rozpoczyna się automatycznie po kilku sekundach. Domyślnym prądem ładowania jest 2A.
Naciśnięcie przycisku “MODE” pozwala zmienić maksymalny prąd ładowania do 5A i 10A (dla
akumulatorów 24V maksymalny prąd ładowania jest ograniczony do 5A).

4. Naciśnięcie przycisku “MODE” przez 2-3s aktywuje tryb pracy w niskich temperaturach.
W tym trybie podwyższeniu ulega próg napięcia pełnego naładowania – z 14.4V do 14.7V (dla
baterii 12V) lub z 28.8V do 29.4V (dla baterii 24V). Może to poprawić skuteczność ładowania w
niskich (bliskich 0°C) temperaturach. Ten tryb pozwoli również na pełne naładowanie
wybranych akumulatorów AGM (należy sprawdzić informacje zawarte w instrukcji do
akumulatora).

5. Orientacyjny postęp procesu ładowania jest prezentowany na wskaźnikach LED (czerwone:
25%-50%-75%, zielone: 100%). Należy zwrócić uwagę, że wskazywany postęp ładowania nie
zawsze odpowiada aktualnemu stopniu naładowania akumulatora.

6. W pełni naładowany akumulator pozostaje ciągle monitorowany, w przypadku spadku
napięcia (poniżej 12.3V dla akumulatora 12V i 24.6V dla akumulatora 24V) proces ładowania
zostanie automatycznie wznowiony z prądem 1.5A.

7. Po zakończeniu ładowania należy odłączyć ładowarkę od źródła zasilania AC, następnie
odłączyć ujemny konektor od akumulatora. Następnie odłączyć dodatni konektor.

Opis faz ładowania:

1. Funkcja regeneracji akumulatora.
W przypadku wykrycia zbyt niskiego napięcia na podłączonym akumulatorze (4.5-10.5V dla
akumulatora 12V i 16-21V dla akumulatora 24V) ładowarka użyje niskiego, bezpiecznego prądu
ładowania 1.5A w celu przywrócenia sprawności akumulatora.

2. Ładowanie akumulatora.
Akumulator jest ładowany maksymalnym wybranym prądem ładowania.

3. Uzupełnianie akumulatora.
Akumulator jest ładowany maksymalnym prądem do ok. 70-80% swojej pojemności. W trakcie
zwiększania się napięcia na biegunach akumulatora prąd ładowania jest ograniczany.

9

Zapobiega to efektowi gazowania baterii i/lub jej przegrzaniu. To płynny i bezpieczny,
wielostopniowy proces np. 10A – 7.5A – 5A – 4A – 3A – 2A – 1.5A. Ładowarka używa prądu
podtrzymującego 1.5A aż bateria zostanie w pełni naładowana.

4. Koniec ładowania, ładowanie konserwacyjne.
Gdy wartość napięcia osiągnie wartość progową 14.4V/14.7V dla akumulatora 12V,

28.8V/29.4V dla akumulatora 24V proces ładowania zostaje zakończony – zapala się zielona
dioda LED 100%. Stopień naładowania akumulatora jest dalej monitorowany. W przypadku
samoczynnego rozładowania wznowienie ładowania nastąpi automatycznie z prądem 1.5A (nie
ma to wpływu na zachowanie wskazania LED 100%).

Uwagi:

1. W przypadku przerwy/wznowienia zasilania z sieci AC ładowarka automatycznie rozpocznie
typowe ładowanie z prądem maksymalnym 2A.

2. W przypadku błędnego podłączenia baterii lub innego poważnego błędu ładowarka
zatrzymuje pracę. Zapali się dioda sygnalizująca błąd „!”.

3. Zaleca się regularny nadzór nad pracującą ładowarką.

Praca w trybie zasilacza DC 13.6V:

1. Nie podłączać ładowarki do akumulatora.

2. Po podłączeniu ładowarki do źródła zasilania AC zapali się dioda “Power”.

3. Naciśnięcie przycisku “MODE” przez 3-5s spowoduje włączenie pracy w trybie zasilacza

13.6V DC.

4. Ten tryb może być używany do konserwacji i ładowania buforowego akumulatorów 12V SLA.
Dostarcza do 5A prądu z napięciem ograniczonym do 13.6V. Może być wykorzystany jako
typowy zasilacz DC do zasilania urządzeń nie przekraczających poboru prądu 4-5A przy 13.6V.

5. Ten tryb zapewnia utrzymywanie pełnego naładowania akumulatora.

Bezpieczeństwo.

1. Przed użyciem ładowarki należy zapoznać się z niniejszą instrukcją obsługi.

2. Ładowarka przeznaczona jest do pracy z akumulatorami 12V/24V - VRLA, AGM, VLA, SLA,
WET, GEL, LEAD ACID. Próba ładowania innych typów akumulatorków lub baterii może
spowodować uszkodzenie ładowarki, pożar/wybuch lub zranienie użytkownika.

3. Ładowarka może być używana jedynie wewnątrz pomieszczeń. Oddziaływanie płynów lub
wilgoci może uszkodzić ładowarkę i akumulator. Podłączanie do ładowarki przedmiotów obcych
może spowodować zwarcie, porażenie prądem lub pożar.

4. Należy odłączyć ładowarkę od gniazdka zasilającego gdy nie jest ona używana.

5. Nie należy używać przedłużaczy sieciowych ani akcesoriów nie zatwierdzonych przez
producenta.

6. Nie używać ładowarki z widocznymi uszkodzeniami. Wadliwą ładowarkę należy dostarczyć
do wyspecjalizowanego serwisu w celu naprawy lub wymiany.

7. Nie należy rozmontowywać ładowarki – może to spowodować porażenie prądem lub pożar.

8. Po odłączeniu ładowarki od zasilania można ją oczyścić używając suchej, miękkiej ściereczki
– nie należy używać wody, detergentów ani alkoholu.

9. Urządzenie nie jest przeznaczone do użytkowania przez osoby (również dzieci) o

10

ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, bądź też przez osoby
nieposiadające odpowiedniej wiedzy i doświadczenia, chyba że osoby te są nadzorowane lub
zostały poinstruowane na temat obsługi urządzenia przez osobę odpowiedzialną za ich
bezpieczeństwo. Dzieci należy nadzorować, aby nie bawiły się urządzeniem.

10. Baterie kwasowe, kwasowo-ołowiowe (Lead-Acid) itp. mogą emitować gazy wybuchowe
podczas ładowania. Należy zapobiegać obecności źródeł ognia i iskier w pobliżu ładowarki.
Należy zapewnić odpowiednią wentylację – produkt do użytku wyłącznie w dobrze
wentylowanym otoczeniu.

11. Nie ładować zamarzniętych baterii.

12. Nie umieszczać ładowarki bezpośrednio na akumulatorze. Nie zakrywać ładowarki podczas
pracy.

13. Ładowarka wyposażona jest w wentylator chłodzący. Unikać źródeł kurzu w pobliżu
ładowarki.

14. Nie używać ładowarki z uszkodzonym kablem i/lub wtykiem sieciowym - ryzyko porażenia
prądem.

15. Ryzyko poparzenia kwasem. Należy używać okularów oraz rękawic ochronnych. W
przypadku kontaktu z elektrolitem należy przemyć oczy lub skórę dużą ilością czystej wody oraz
bezzwłocznie skonsultować się z lekarzem.

Utylizacja produktu:

Oznaczenie przekreślonego kosza na śmieci na produktach, opakowaniu i instrukcji obsługi
oznacza, że produkty elektryczne, elektroniczne oraz baterie i akumulatorki muszą być
po ich eksploatacji oddawane do specjalnych punktów zbiórki odpadów elektrycznych i
elektronicznych. Nie mogą być one wyrzucane do pojemników na odpady komunalne.
Wymóg ten ma zastosowanie w krajach Unii Europejskiej.

Dystrybutor:
BALTRADE Sp. z o.o.
ul. Gen. J. Hallera 132
80-416 Gdańsk, Polska

www.everactive.pl

11

DE BEDIENUNGSANLEITUNG - CBC-10 Ladegerät

Machen Sie sich bitte vor der Benutzung des Ladegerätes mit der Bedienungsanleitung
vertraut.

Spezifikation:

Eingang: 220-240V AC, 50/60Hz, 1000 mA max
Ausgang: 13.6V DC: 5A max

14.4/14.7V DC: 2/5/10A

28.8/29.4V DC: 2/5A
Der Wirkungsgrad: 75-80%
Unterstützte Akkutypen: 12V/24V - VRLA, AGM, VLA, SLA, WET, GEL, LEAD ACID
Batterienkapazität: 10-300 Ah für die Batterie 12V, 10-150 Ah für die Batterie 24V
Betriebstemperatur: -10..40°C
Der Lärmpegel: <50dB (Bei einer Entfernung von 50cm von einem Kühlventilator)

Produktmerkmale:

- vollautomatischer, sogar 9-stufige Aufladeprozess,

- automatische Spannungssuche der Batterien,

- automatische Wiederaufnahme des Aufladens nach der Pause in der Energieversorgung aus
dem Netz AC,

- das Ladegerät ist Mikroprozessor gesteuert. Es verwendet den Impulsverlauf des Aufladens,
um die Lebensdauer der Batterie zu steigern,

- Es gibt Möglichkeit die Batterie sogar bis zu 100% der nominalen Kapazität aufzuladen,

- das zusätzliche Netzteil 13.6V DC/5A ist für das konservatorische/puffere Aufladen der
Batterien 12V dient auch als ein einfacher DC Netzteil für die Geräte, die mit 12V versorgt sind,

- Schutz vor der umgekehrten Polarisation der Batterien,

- Schutz vor Überhitzung,

- Schutz vor Kurzschluss,

- Schutz vor dem Überladen der Batterie, mit genauen, schwellen Unterbrechung der
elektrischen Spannung des Aufladens,

- regulierbarer maximaler Strom des Aufladens,

- eine zusätzliche Ladungsweise zur Arbeit in niedrigen Umgebungstemperaturen.

Paketinhalt:

- Everactive CBC-10 Ladegerät,

- Bedienungsanleitung,

- 1 Kabelsatz mit Krokoklemmen,

- 1 Kabelsatz mit Ringklemmen.

Garantie:

- 2 Jahre Garantie. Für mehr Informationen kontaktieren Sie bitte Ihren Händler,

- Das Ladegerät ist nach diesem Handbuch zu verwenden,

- Im Falle, dass das Ladegerät einen Defekt aufweist, muss es repariert oder ersetzt werden,

- Ansprüche aus der Mangelhaftung werden durch die Garantie nicht beeinflusst. Die Garantie
entspricht dem (gesetzlichen) Recht nach den geltenden nationalen Rechtsvorschriften über
den Verkauf von Konsumgütern.

12

Bedienungsanleitung:

Achtung: Säure-, Blei-Säure-Batterien (Lead-Acid) usw. können während ihres Aufladens
explosive Gase emittieren. Man sollte das Vorhandensein einer Feuer- und Funkenquelle
in der Nähe des Ladegerätes verhindern. Man sollte auch die entsprechende Lüftung
sichern – das Produkt kann nur in einer richtig belüfteten Umgebung betrieben werden.

Das typische Aufladen:

1. Die Steckverbinder des Gerätes zu den entsprechenden Polen der Batterie verbinden. Man
empfiehlt den positiven Pol vor dem negativen Pol anzuschließen und die richtige Polarisation
(+/-) zu bewahren. Im Fall, wenn die Batterie in einem Fahrzeug eingebaut ist, empfiehlt man

die Trennung der Masseklemme von der Batterie.

2. Man sollte sich vergewissern, dass die Verbindung des Ladungsgerätes und der Batterie
genau und richtig aufgebaut wurden. Der Benutzer soll das Ladegerät zur Energieversorgung
des Wechselstroms (AC) anschließen.

3. Das Ladegerät entdeckt automatisch die Spannung der Batterie, der Prozess des Aufladens
beginnt automatisch nach ein paar Sekunden. Der voreingestellte Strom des Aufladens ist 2A.
Der Knopfdruck „Mode“ erlaubt das maximale Strom des Aufladens bis 5A und 10A (für die
24V Batterien ist der maximale Strom auf 5A beschränkt) zu verändern.

4. Den Knopfdruck „Mode“ gedrückt halten für 2-3 Sekunden schaltet die Arbeitsweise in den
niedrigen Temperaturen ein.
In dieser Arbeitsweise unterliegt die Steigerung der Spannungsschwelle des vollen Aufladens –
von 14.4V auf 14.7V (für die 12V Batterien) oder von 28.8V auf 29.4V (für die 24V Batterien).
Dies kann das Aufladen in niedrigen (ca 0°C) Temperaturen verbessern. Diese Arbeitsweise
erlaubt auch volles Aufladen der AGM Batterien (man sollte die Informationen in der
Bedienungsanleitung der Batterie nachschlagen) aufzuladen.

5. Ungefährer Fortschritt des Ladeprozess ist auf LED-Anzeige (25%-50%-75%-100%)
presentiert. Sollte darauf achten, dass gegebenes Ladeprozess der aktuelle Ladezustand des
Akkus nicht immer entspricht.

6. Voll aufgeladene Batterien sind ständig kontrolliert. Im Fall des Spannungsverlustes (unter

12.3V für 12V Batterien und 24.6V für 24V Batterien) wird der Prozess des Aufladens
automatisch mit einem Strom von 1.5A wieder aufgenommen.

7. Nach dem Ende des Aufladens sollte man das Ladegerät vom Netz AC trennen und dann den
Steckverbinder von der Batterie trennen. Dann sollte man den letzen Steckverbinder
ausschalten.

Die Beschreibung der Phasen des Aufladens:

1. Funktion der Wiederherstellung des Akkus.
Bei der Entdeckung der niedrigen Spannung auf den anschließenden Akkumulator benutzt das
Ladegerät (4.5-10.5V für den Akkumulator 12V und 16-21V für den Akkumulator 24V)
niedrigen, sicherten Strom des Aufladens 1.5A, um die Funktionsfähigkeit des Akkumulators
wiederherzustellen.

2. Aufladen des Akkumulators.

13

Die Batterie ist mit maximalen, gewählten Strom aufgeladen.

3. Die Ladeerhaltung der Batterie.
Die Batterie ist mit maximalem Strom bis circa 70-80% seiner Kapazität aufgeladen. Während
die Spannung auf Polen der Batterie steigert, ist der Strom des Aufladens beschränkt. Das
verhindert den Effekt, der Gasentweichung und der Überhitzung der Batterien. Das ist ein
flüssiger und mehrstufiger Prozess z.B. 10A – 7.5A – 5A – 4A – 3A – 2A – 1.5A. Das Ladegerät
benutzt den stützenden Strom 1.5A solange wie die Batterie voll aufgeladen wird.

4. Das Ende des Aufladens, das konservatorische Aufladen.
Wenn die Spannung den Wert 14.4V/14.7V für die Batterie 12V, 28.8V/29.4V für die Batterie
24V erreicht, wird der Prozess des Aufladens beendet. Das Aufladen des Akkumulators ist
weiter kontrolliert. Im Fall der Selbstentladung erfolgt die Wiederaufnahme des Aufladens
automatisch mit stützenden Strom 1.5A.

Bemerkungen:

1. Im Fall der Entladung/Wiederaufnahme der Energieversorgung von AC- Netz beginnt
automatisch das Ladegerät übliches Aufladen mit dem Höchststrom von 2A.

2. Bei falscher Anschließung der Batterie oder wegen einem anderen Fehler wird das Aufladen
unterbrochen. Es leuchtet eine Diode, die den Fehler signalisiert „!“.

3. Es wird empfohlen das Ladegerät regelmäßig zu kontrollieren.

Die Arbeit im Netzteil DC 13.6V:

1. Das Ladegerät nicht an den Akku anschließen.

2. Nach dem Anschließen des Ladegerätes an die AC-Energieversorgung leuchtet die Diode
„Power“ auf.

3. Die Betätigung des Knopfes "MODE" und 3-5s gedrückt halten versetzt in den
Netzteilbetrieb 13.6V DC

4. Diese Art der Energieversorgung kann zur Wartung und zum Puffer-Aufladen von 12V Akkus
SLA verwendet werden. Sie führt einen Strom von bis 5A bei der auf 13.6V beschränkten
Spannung zu. Sie kann als ein typisches Netzteil DC verwendet werden, zur Stromversorgung
von Geräten die bei 13.6V die Stromentnahme 4-5A nicht übersteigen.

5. Der Betrieb sichert ab, dass der Akku immer aufgeladen ist.

Sicherheit:

1. Vor der Verwendung des Ladegerätes, lesen Sie bitte die Bedienungsanleitung durch.

2. Das Ladegerät wurde für aufladbare 12V/24V - VRLA, AGM, VLA, SLA, WET, GEL, LEAD ACID
Akkus entwickelt. Der Versuch, andere Akkus oder Batterien zu laden, kann zu Beschädigungen
am Ladegerät - zu Feuerschäden sowie Verletzungen führen.

3. Das Ladegerät darf nur in Innenräumen verwendet werden. Flüssigkeiten und Feuchtigkeit
können das Ladegerät und die Akkus beschädigen. Das Einfügen von anderen Objekten in das
Ladegerät kann zu einem Kurzschluss führen oder Strom- und Brandschäden verursachen.

4. Trennen Sie das Ladegerät von der Steckdose, wenn dieses nicht im Gebrauch ist.

5. Das Ladegerät darf ausschließlich nur mit dem mitgelieferten Netzteil an das Stromnetz
angeschlossen werden.

6. Verwenden Sie das Ladegerät nicht, wenn es beschädigt ist. Das Ladegerät sollte in einer

14

Fachwerkstatt repariert oder ausgetauscht werden.

7. Das Ladegerät darf nicht geöffnet werden, denn dies kann zu einem Stromschlag oder Brand
führen.

8. Nach dem Trennen der Stromversorgung vom Ladegerät, können Sie das Ladegerät mit
einem trockenen weichen Tuch reinigen. Das Ladegerät darf nicht mit Wasser, Reinigungsmittel
oder Alkohol in Berührung kommen.

9. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und / oder Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

10. Säure-, Blei-Säure-Batterien (Lead-Acid) usw. können während des Aufladens explosive
Gase emittieren. Man sollte das Vorhandensein einer Feuer- und Funkenquelle in der Nähe des
Ladegerätes verhindern. Man sollte auch die entsprechende Lüftung sichern – das Produkt
darf nur in einer belüfteten Umgebung verwendet werden

11. Gefrorene Batterien dürfen nicht aufgeladen werden.

12. Das Ladegerät darf nicht direkt auf ein Akku gestellt werden. Das Ladegerät darf während
eines Prozesses nicht bedeckt werden.

13. Das Ladegerät verfügt über einen Ventilator zur Kühlung. In der Nähe des Aufladens sollten
Sie keine Stäube verursachen.

14. Das Ladegerät darf nicht mit beschädigten Kabel und/oder einem Stecker benutzen – Risiko
des Stromschlages.

15. Risiko der Verbrennung mit Säure. Man sollte die Schutzbrille und Schutzhandschuche
benutzen. Im Fall des Kontaktes mit dem Elektrolyt sollte man die Augen oder die Haut mit
großer Menge von reinem Wasser auswaschen und sofort mit dem Arzt den Kontakt
aufnehmen.

Entsorgung des Produkts nach dem Gebrauch:

Die Kennzeichnung mit einer durchgestrichenen Mülltonne auf allen Produkten, Verpackungen
und Gebrauchsanweisungen bedeutet, dass elektrische Produkte und Akkus nach
Gebrauch bei den zuständigen Sammelstellen zur Entsorgung abgegeben werden
müssen. Sie dürfen nicht im Container für Abfälle entsorgt werden. Diese Forderung gilt
in der gesamten Europäischen Union.

Verteiler: BALTRADE Sp. z o.o.
Gen. J.Hallera 132
80-416 Gdansk, Poland
www.everActive.pl

15

Notes: / Notatki: / Hinweise:

16
