Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

SPIS TREŚCI

WSTĘP .................................................................................................................................................................. 3

OGÓLNA CHARAKTERYSTYKA ZASILACZA ........................................................................................... 4

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA ...................................................................................... 5

OPIS ZASILACZA ............................................................................................................................................. 10

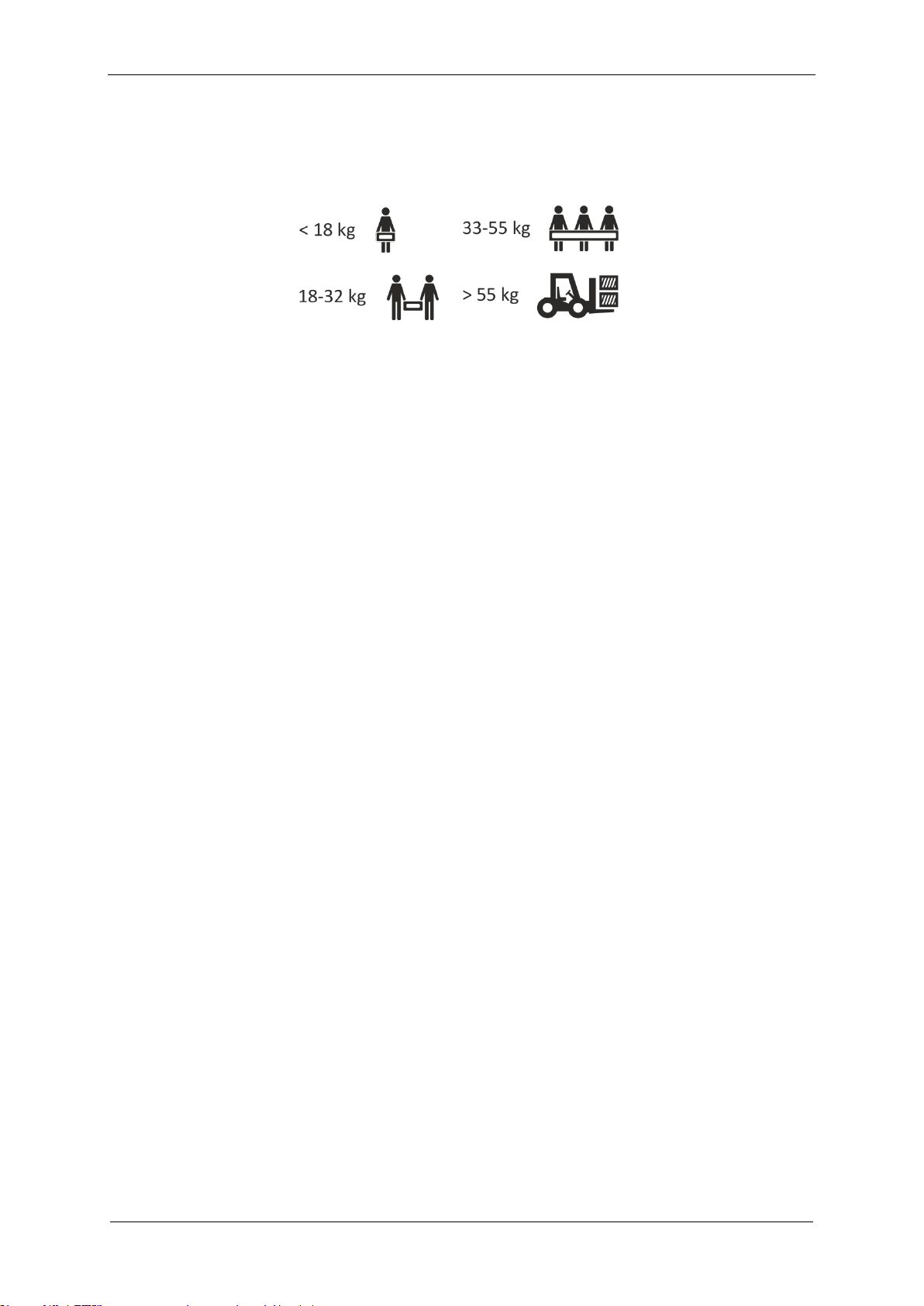

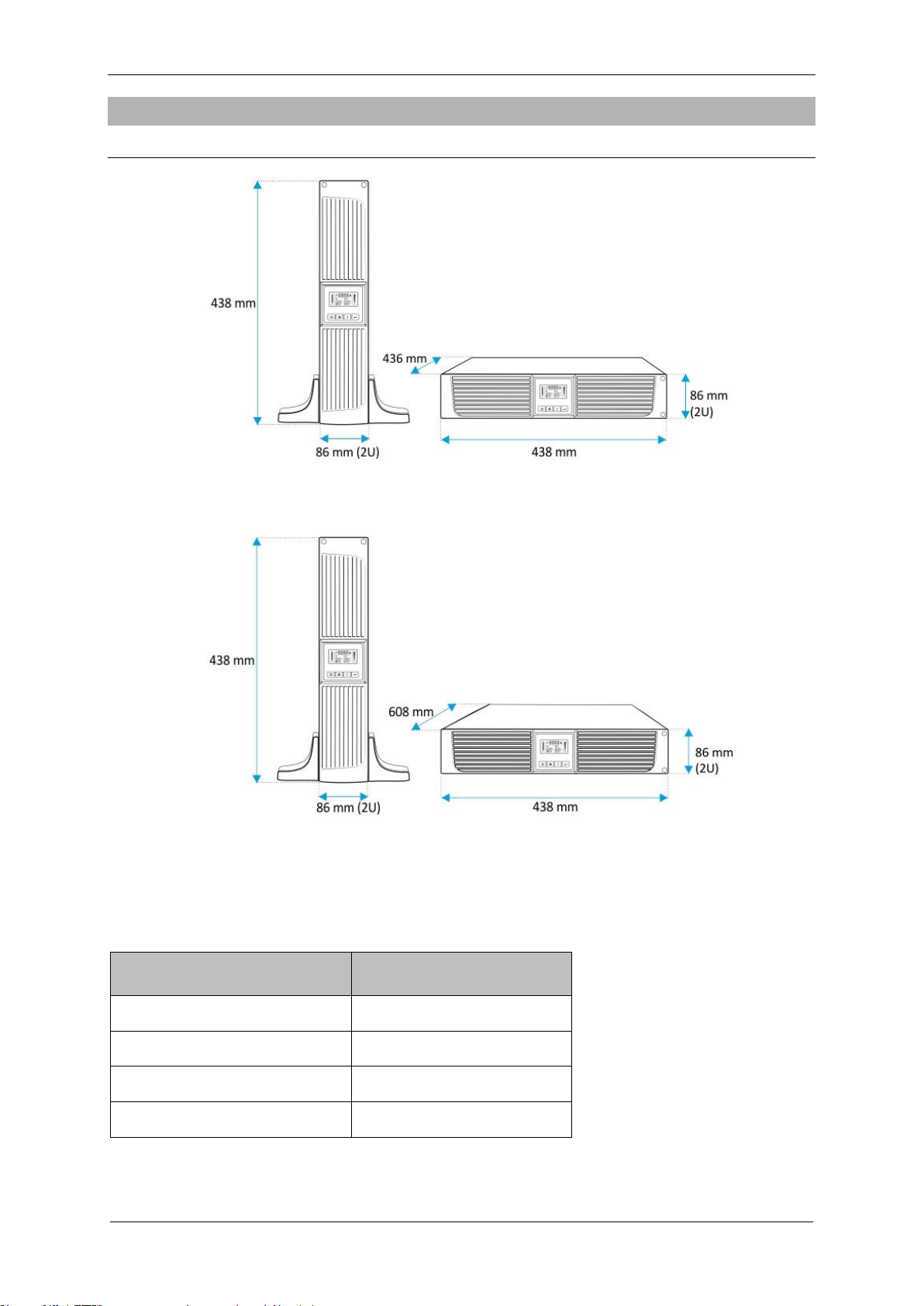

WAGA i WYMIARY ........................................................................................................................................... 10

ROZPAKOWANIE .............................................................................................................................................. 11

Zawartość opakowania - zasilacz .................................................................................................................11

Zawartość opakowania – moduł bateryjny ...................................................................................................12

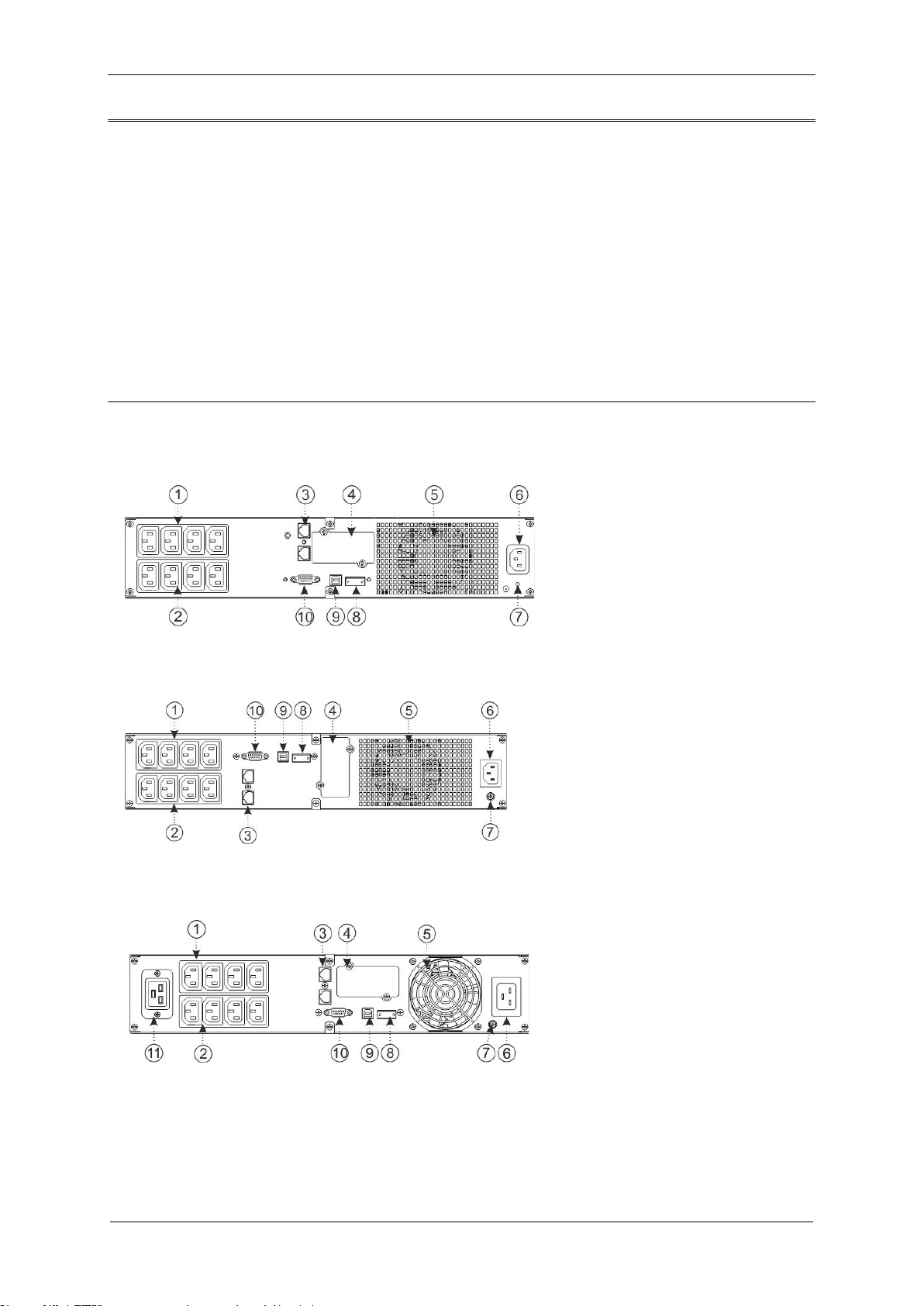

BUDOWA ZASILACZA – PANEL TYLNY ...................................................................................................... 12

BUDOWA MODUŁÓW BATERYJNYCH – PANEL TYLNY.......................................................................... 13

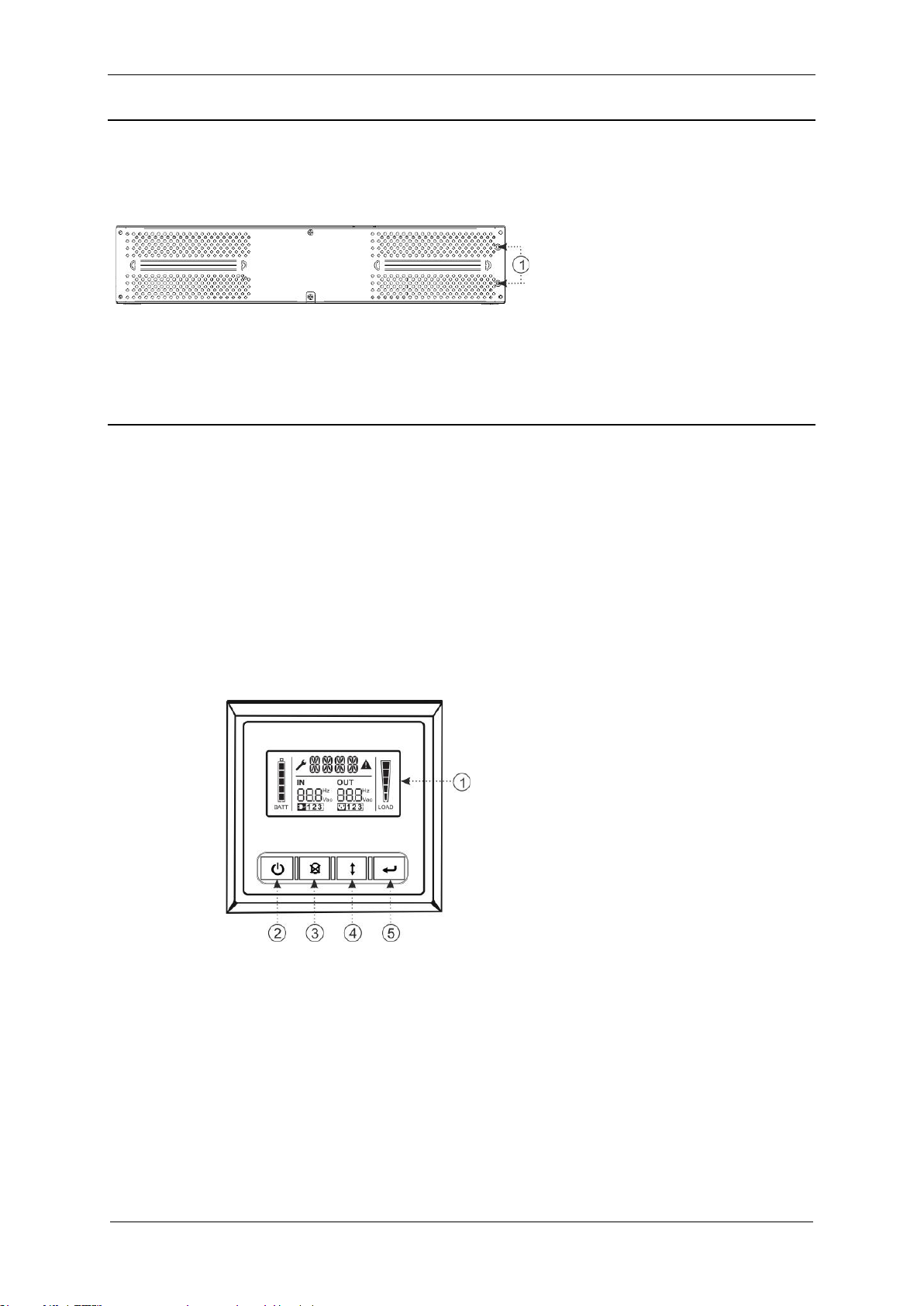

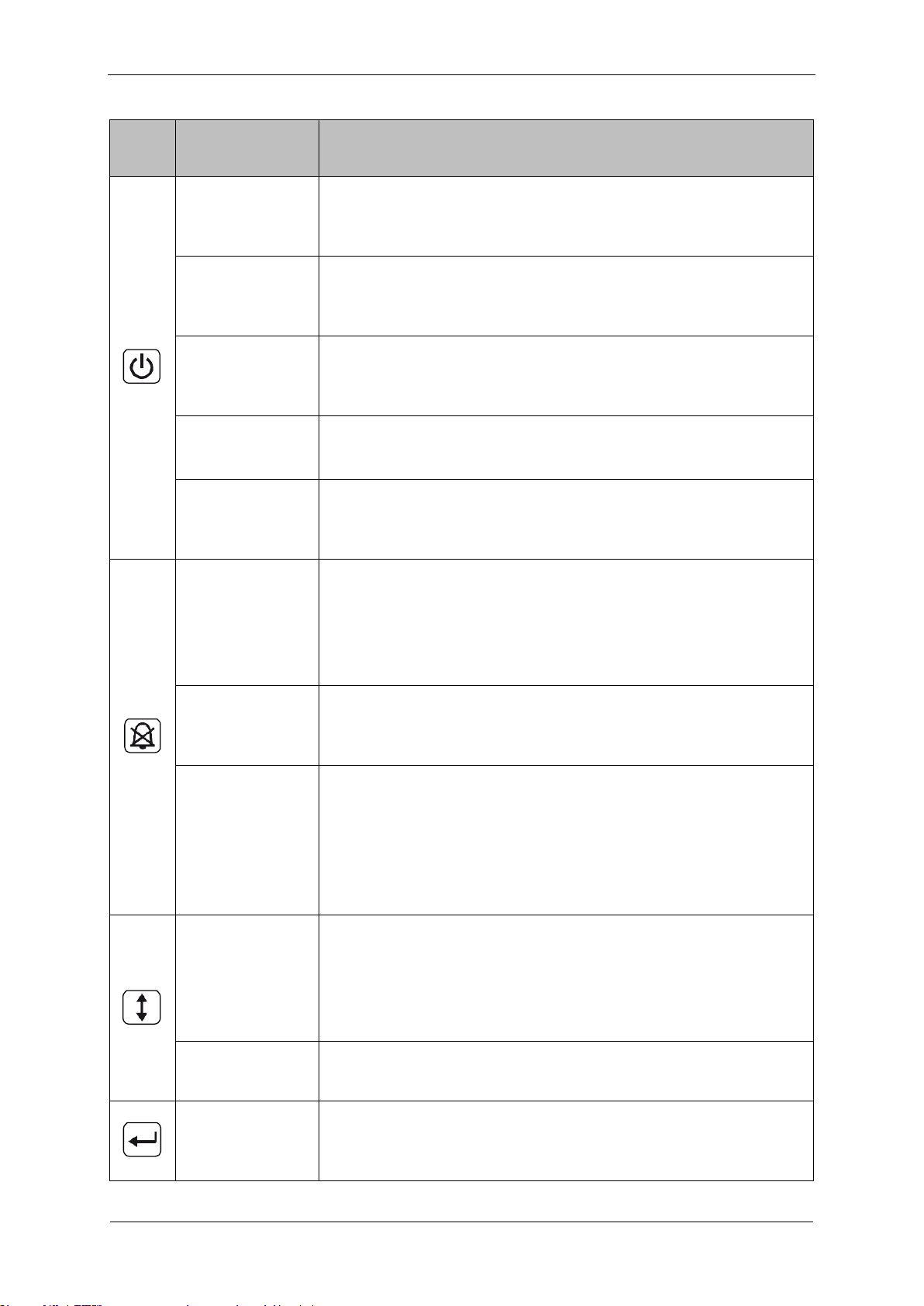

BUDOWA ZASILACZA – PANEL PRZEDNI ................................................................................................... 13

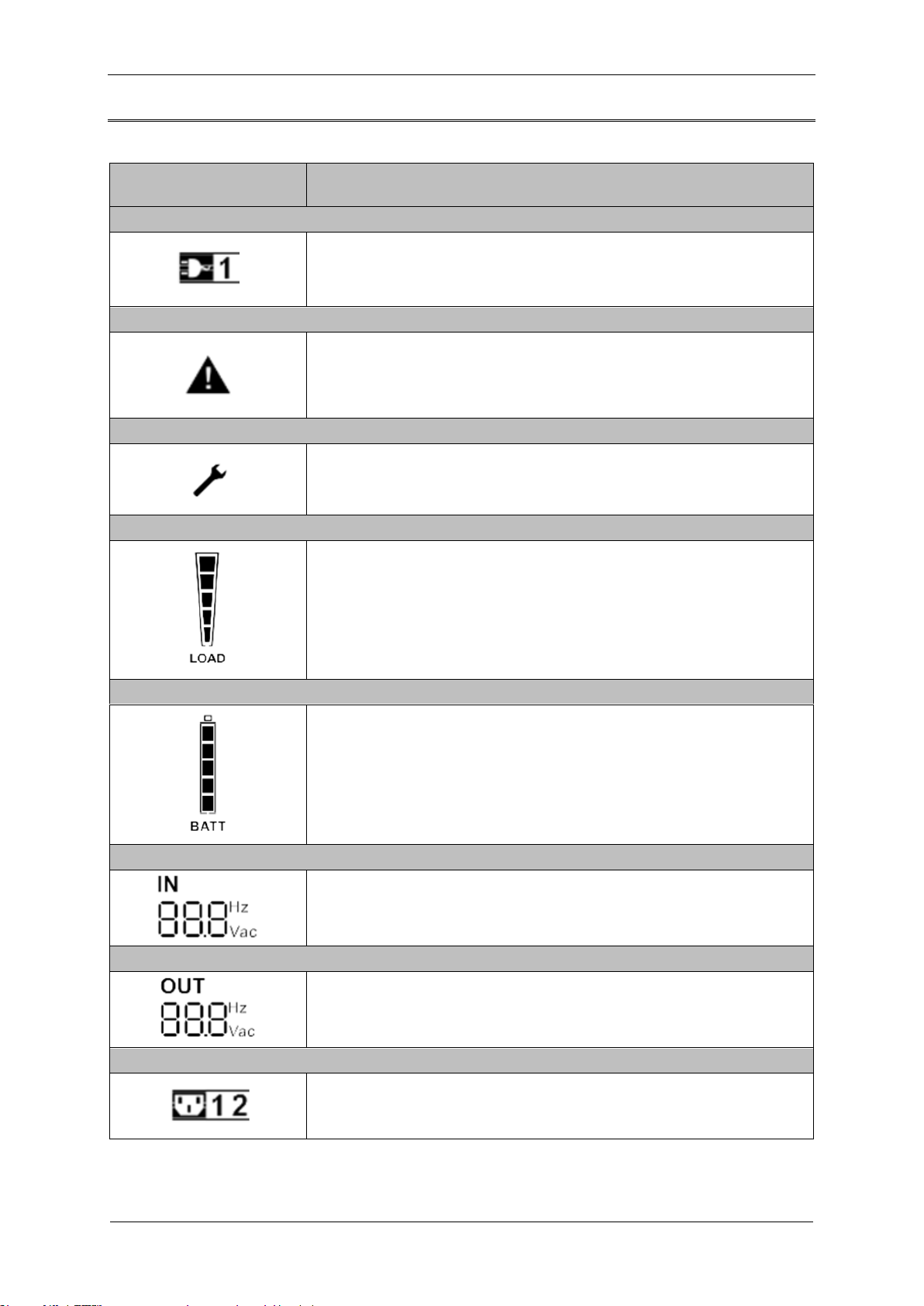

Opis znaczenia ikon informacyjnych wyświetlacza LCD ..............................................................................16

STRUKTURA MENU USTAWIENIA – KONFIGURACJA ZASILACZA....................................................... 18

TRYBY PRACY ZASILACZA ............................................................................................................................ 20

ZABEZPIECZENIA ............................................................................................................................................. 21

Przeciążeniowe ................................ ................................................................ ................................ .............21

Przeciwzwarciowe ........................................................................................................................................21

Przeciwprzepięciowe ....................................................................................................................................22

Termiczne .....................................................................................................................................................22

EPO ..............................................................................................................................................................22

INSTALACJA ZASILACZA ............................................................................................................................. 23

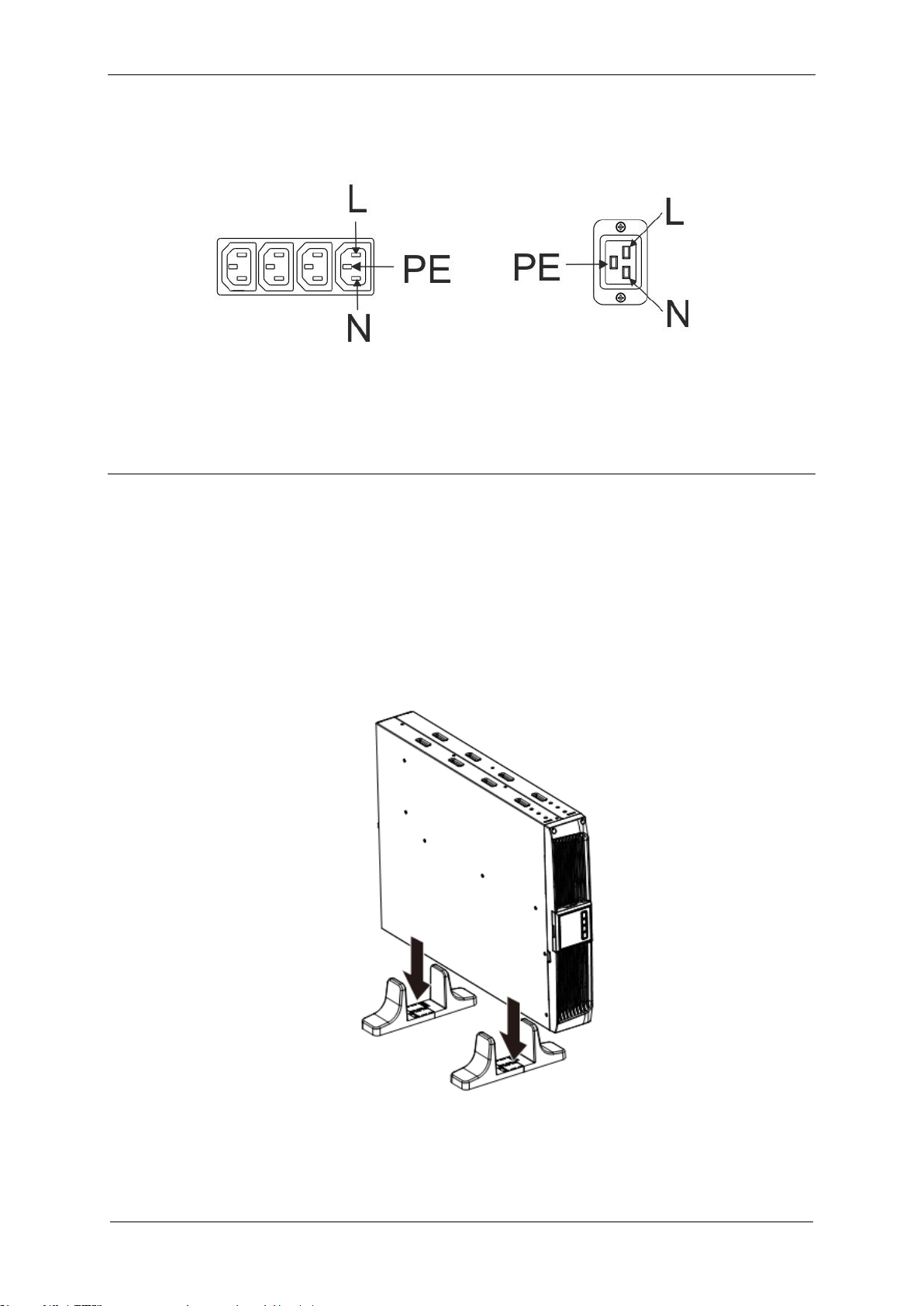

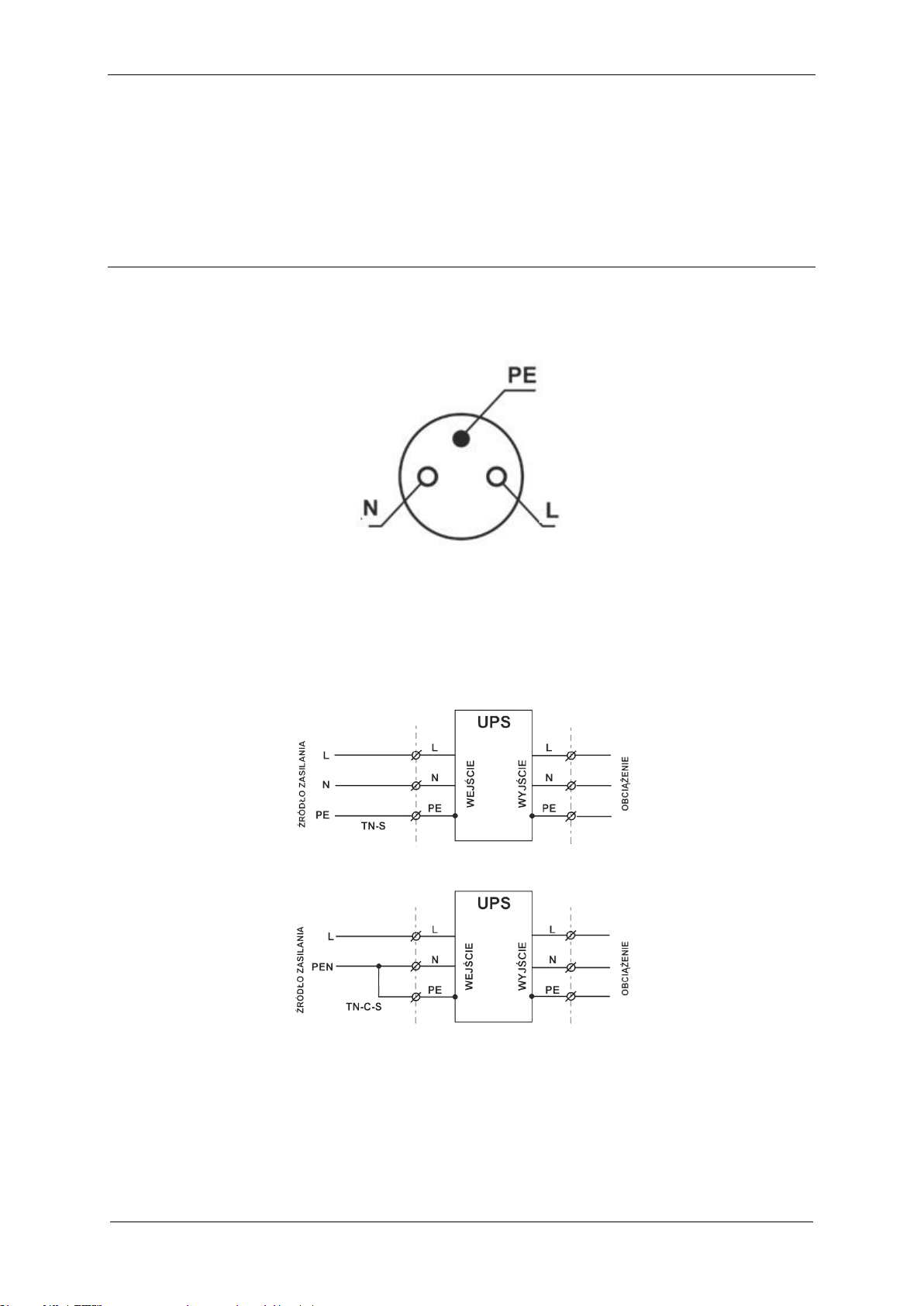

INSTALACJA WEJŚCIOWA .............................................................................................................................. 24

INSTALACJA WYJŚCIOWA .............................................................................................................................. 25

MONTAŻ ZASILACZA W WERSJI TOWER .................................................................................................... 26

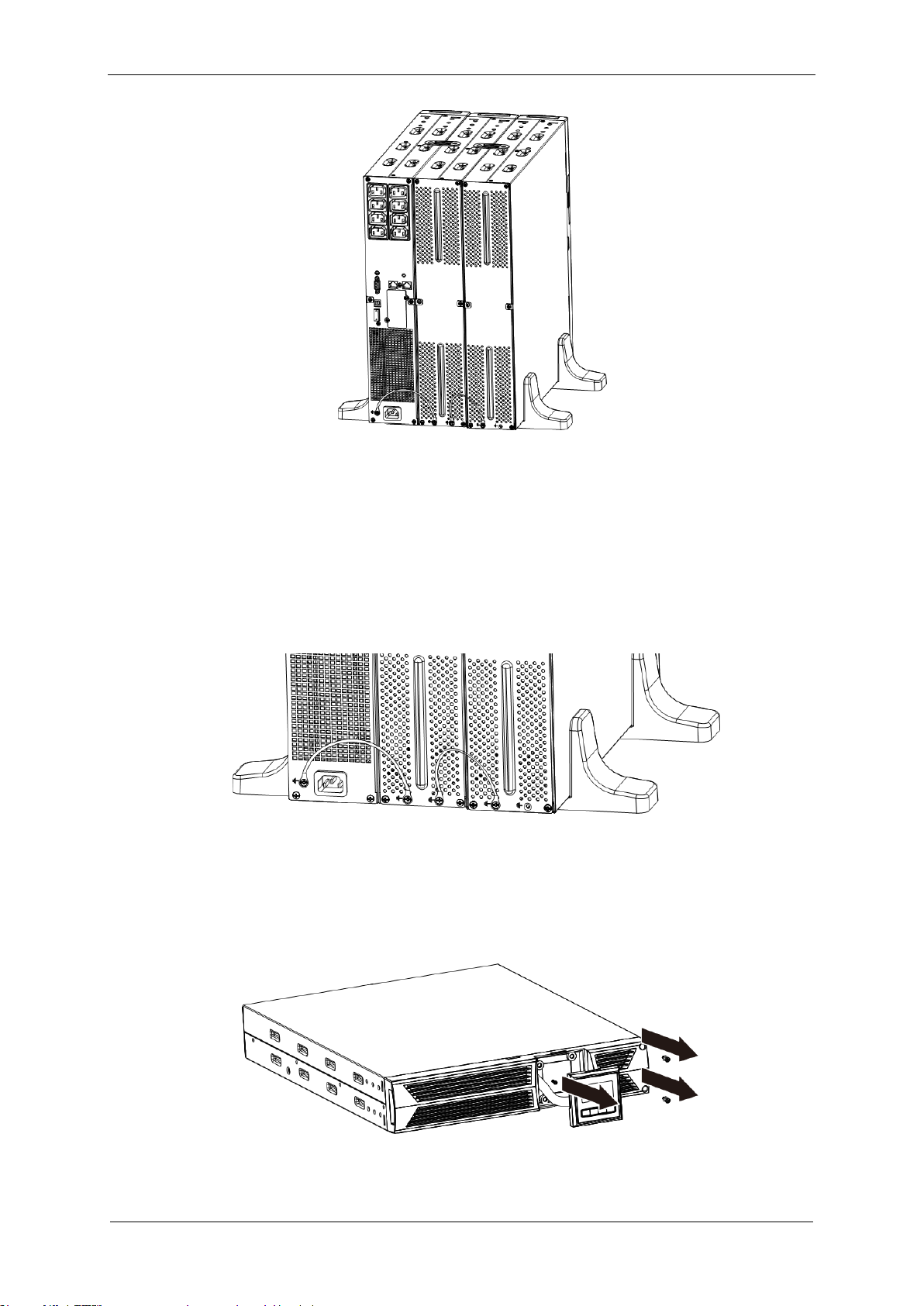

Montaż zasilacza z modułem bateryjnym ......................................................................................................27

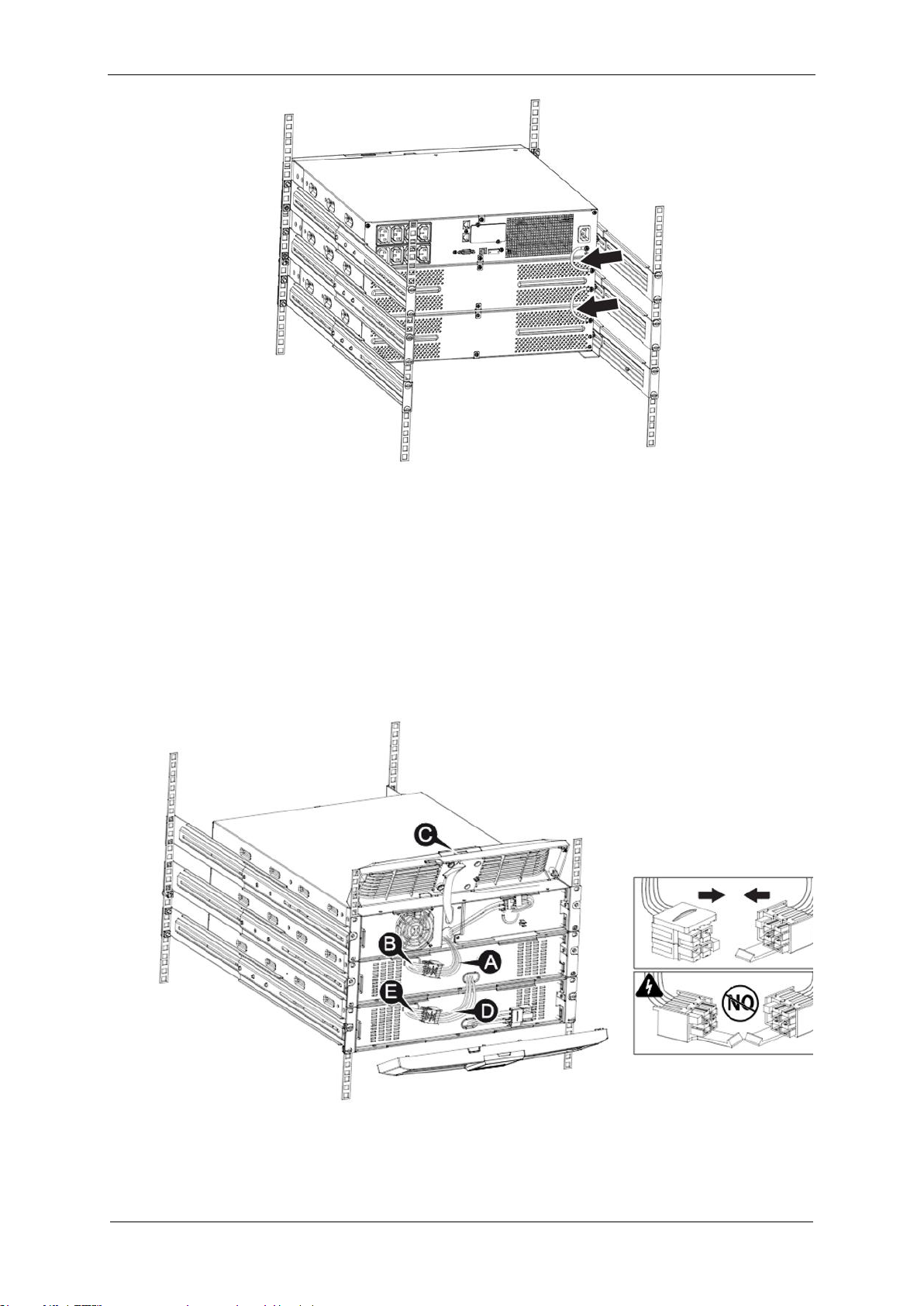

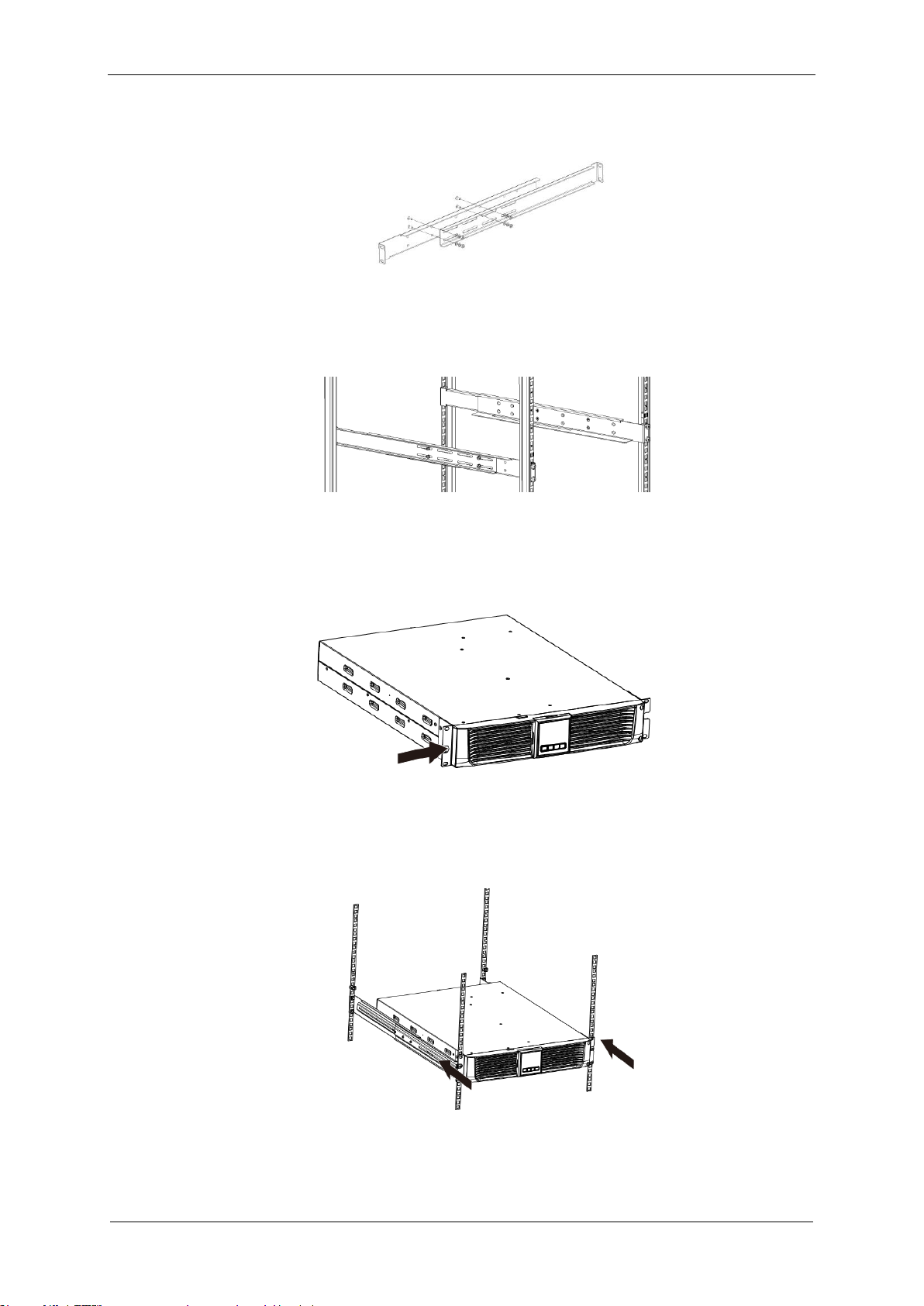

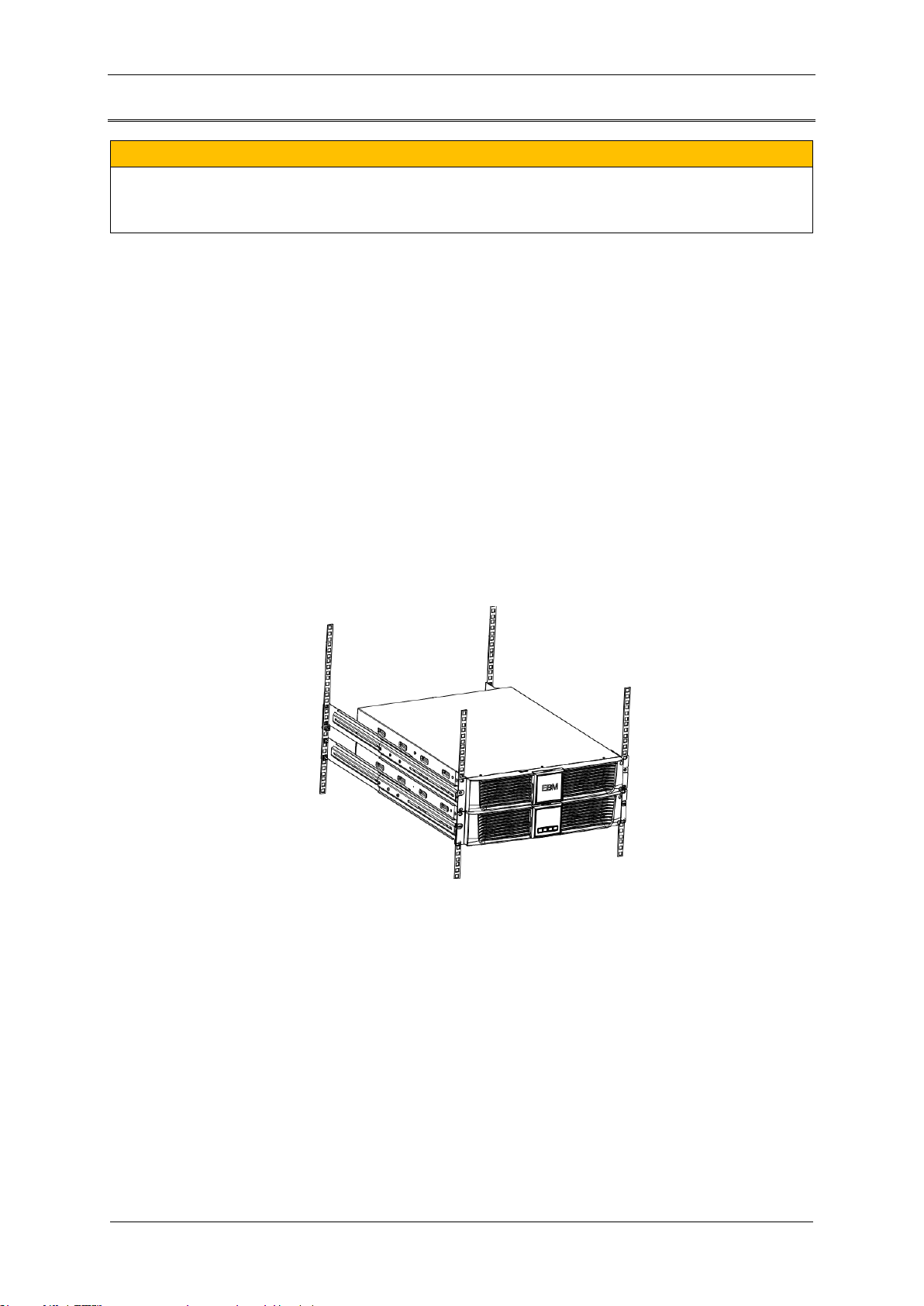

MONTAŻ ZASILACZA W WERSJI RACK ....................................................................................................... 29

Montaż zasilacza z modułem bateryjnym ......................................................................................................31

ODŁĄCZENIE MODUŁU BATERYJNEGO ..................................................................................................... 33

PIERWSZE URUCHOMIENIE ZASILACZA .................................................................................................... 33

URUCHOMIENIE UPS (zasilanie z sieci) ........................................................................................................... 34

URUCHOMIENIE UPS Z BATERII (zimny start) .............................................................................................. 35

WYŁĄCZENIE UPS ............................................................................................................................................ 35

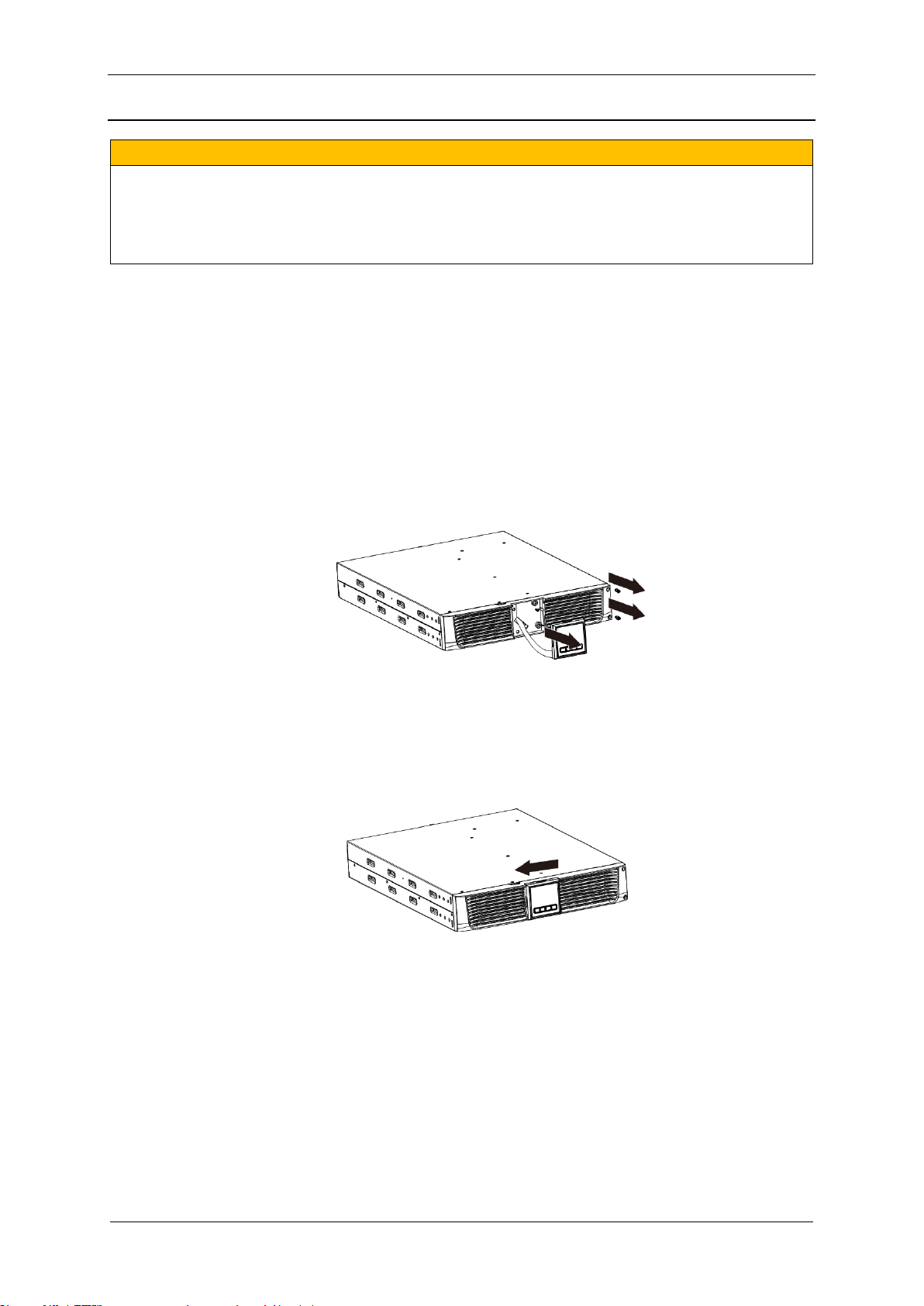

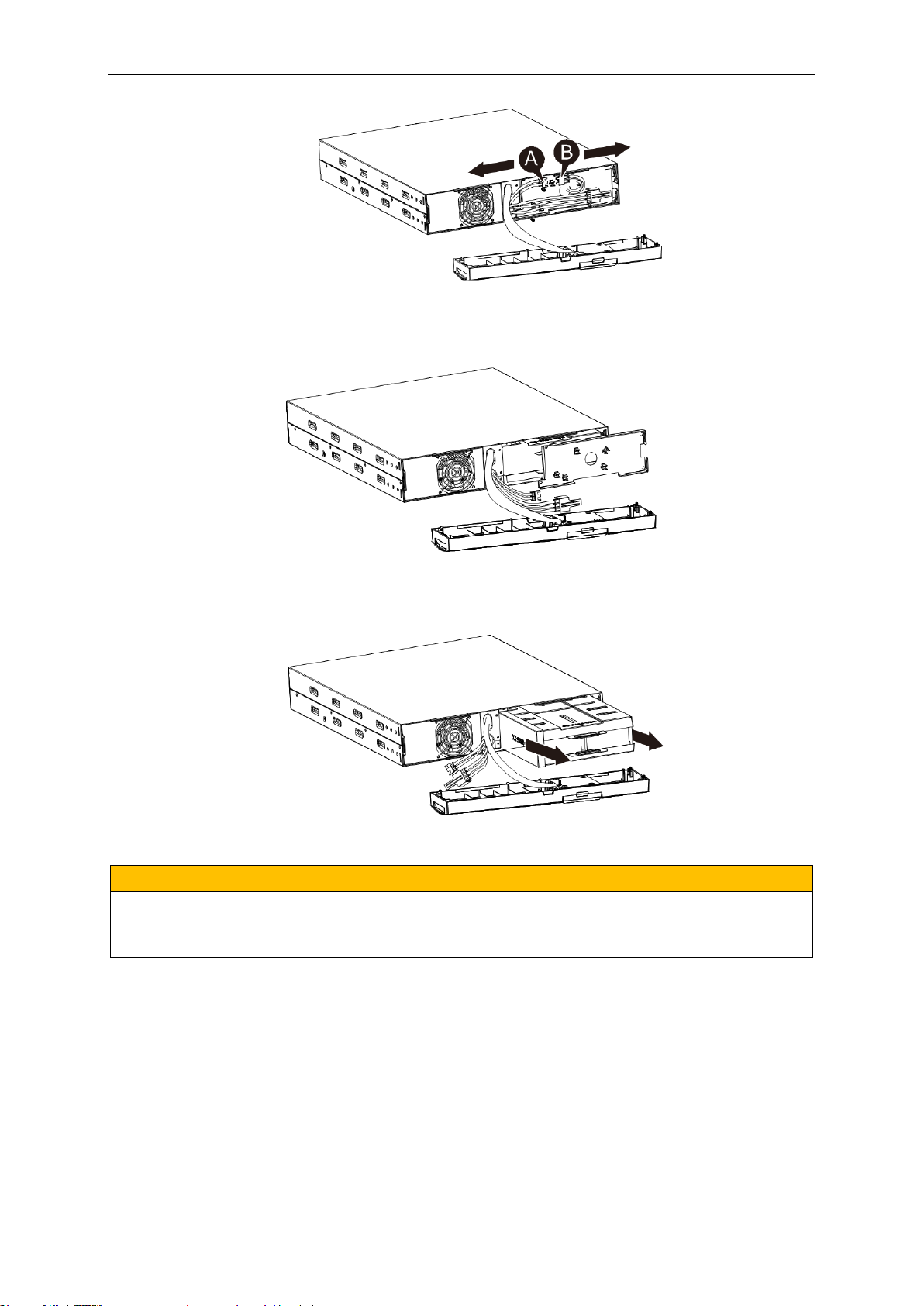

WYMIANA BATERII WEWNĘTRZNYCH ................................................................................................... 36

WYMIANA BATERII W ZASILACZU .............................................................................................................. 37

DODATKOWE FUNKCJONALNOŚCI ZASILACZA .................................................................................. 40

KOMUNIKACJA STANOWA ............................................................................................................................ 40

WSPÓŁPRACA ZASILACZA Z ZEWNĘTRZNYMI SYSTEMAMI ZARZĄDZAJĄCYMI ................... 42

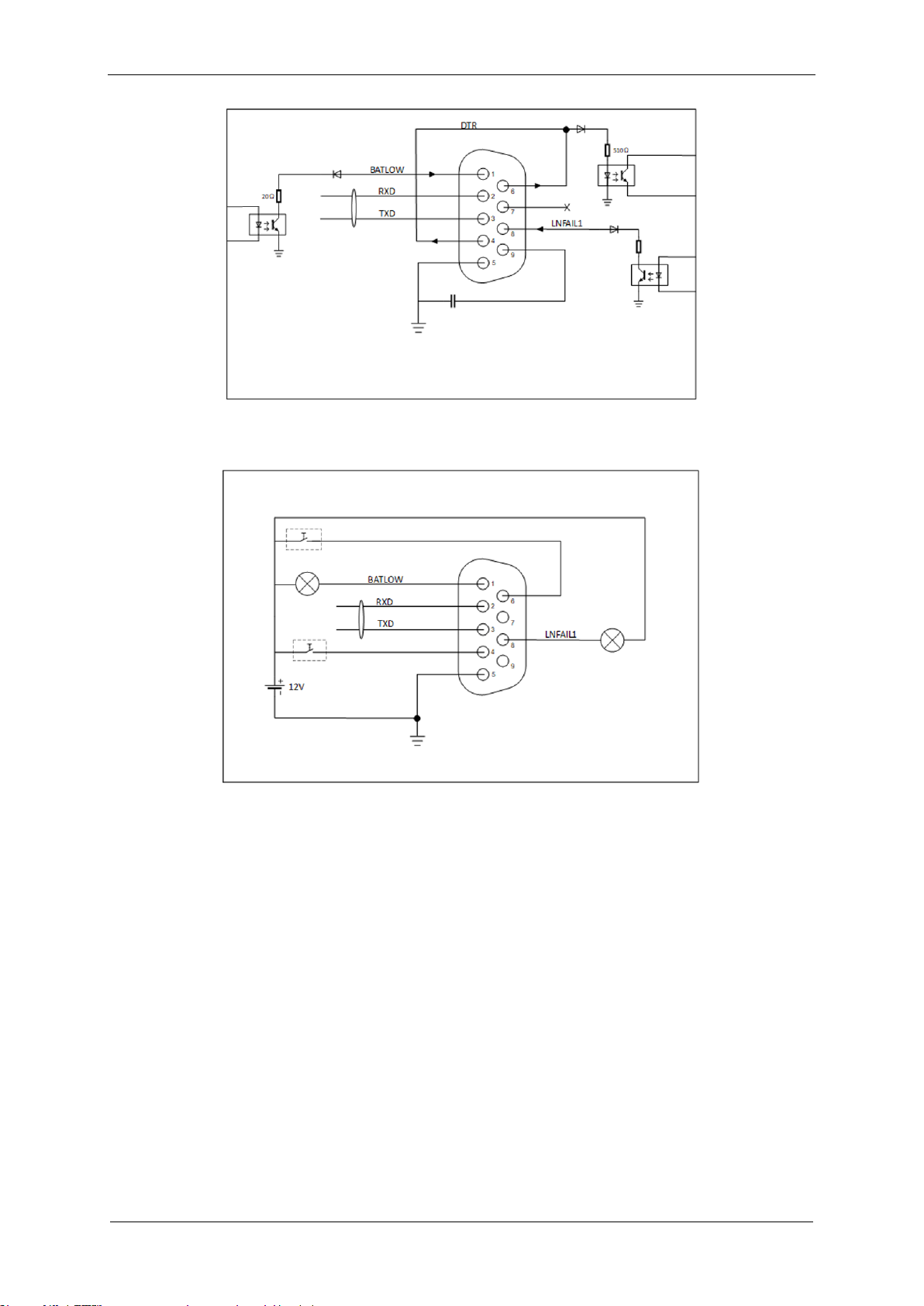

KOMUNIKACJA POPRZEZ RS232 LUB USB HID .......................................................................................... 42

SIECIOWA KARTA ZARZĄDZAJĄCA SNMP/HTTP ..................................................................................... 42

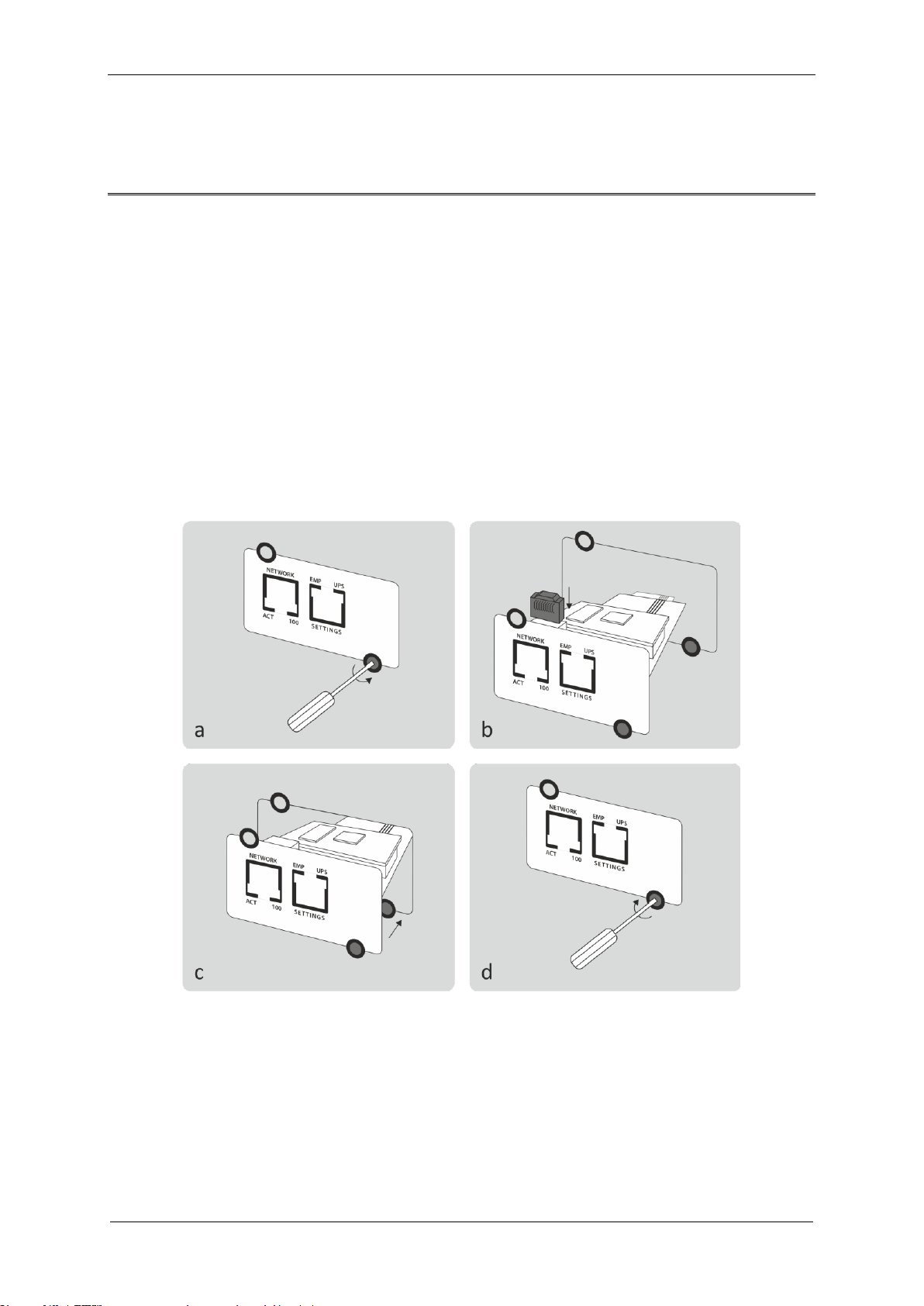

Instalacja karty zarządzającej ......................................................................................................................43

UWAGI EKSPLOATACYJNE ......................................................................................................................... 44

WSPÓŁPRACA Z AGREGATAMI PRĄDOTWÓRCZYMI ................................ ................................ .............. 45

PRZECHOWYWANIE, KONSERWACJA I TRANSPORT .............................................................................. 45

UTYLIZACJA ...................................................................................................................................................... 47

PARAMETRY TECHNICZNE ................................................................ ......................................................... 48

DIAGNOSTYKA BŁĘDÓW ZGŁASZANYCH PRZEZ UPS ....................................................................... 50

INFORMACJE DOTYCZĄCE PRZEPISÓW I GWARANCJI .................................................................... 52

DEKLARACJA ZGODNOŚCI ............................................................................................................................ 52

GWARANCJA ..................................................................................................................................................... 52

Page 3

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

WSTĘP

Dziękujemy Państwu za zakup zasilacza EVER NETLINE RT. UPS został zaprojektowany w taki sposób, aby jak najlepiej zabezpieczyć chronione urządzenia

przed skutkami awarii zasilania. Mamy nadzieję, że zakupiony zasilacz spełni Państwa

oczekiwania.

Niniejsza instrukcja zawiera informacje dotyczące obsługi urządzenia oraz zasad bezpiecznego użytkowania. Dokładne zapoznanie się z instrukcją przed rozpoczęciem

eksploatacji zasilacza EVER NETLINE RT z pewnością pomoże w jego prawidłowej obsłudze.

Zasilacze z serii NETLINE RT przeznaczone są dla serwerów, małych sieci

komputerowych i stacji roboczych, jak również innych urządzeń elektrycznych, elektronicznych i informatycznych. Dzięki uniwersalnemu rozwiązaniu obudowy (Rack

/ Tower) w prosty i szybki sposób możliwa jest zmiana sposobu instalacji urządzenia.

Przeczytaj uważnie instrukcję obsługi w celu zapoznania się z

urządzeniem przed jego instalacją oraz użytkowaniem.

Page 4

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

OGÓLNA CHARAKTERYSTYKA ZASILACZA

Zasilacze z serii NETLINE RT, są urządzeniami klasy LINE-INTERACTIVE (VI),

przeznaczonymi do współpracy z urządzeniami zasilanymi z jednofazowej sieci energetycznej ~230 V. Mogą dostarczać energię do praktycznie każdego urządzenia,

którego moc nie przekracza mocy znamionowej zasilacza. Poza doskonałą wydajnością i niezawodnością zasilacze UPS NETLINE RT oferują

ewidentne korzyści, do których należą:

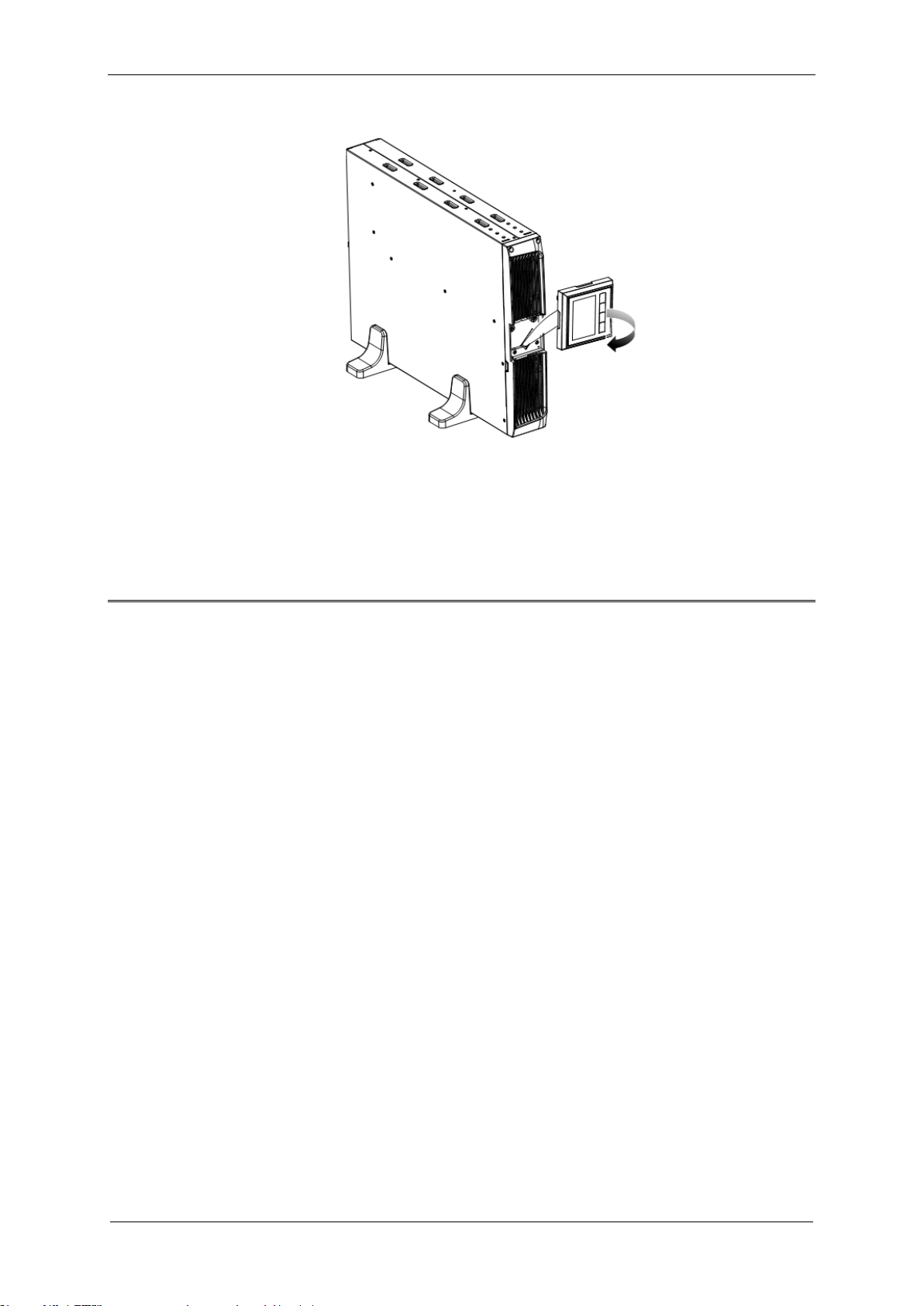

• Obudowa Rack / Tower – dzięki uniwersalnemu rozwiązaniu obudowy w prosty

i szybki sposób możliwa jest zmiana sposobu instalacji urządzenia (zmiana trybu

Rack / Tower wyświetlacza LCD realizowana bez użycia narzędzi).

• Interfejs komunikacyjny HID USB – możliwość współpracy UPS-a z innymi urządzeniami bez konieczności instalowania oprogramowania

• Możliwość zarządzania gniazdami wyjściowymi (2 sekcje) – pozwala na

odpowiednie dostosowanie działania urządzenia dla bardziej wymagających

odbiorników.

• Funkcja Start-on-battery umożliwia uruchomienie UPS nawet wówczas, gdy zasilanie z sieci nie jest dostępne (tzw. „Zimny start”).

• Funkcja zdalnego awaryjnego wyłączania zasilania EPO (Emergency Power Off), umożliwiająca przerwanie dostarczania energii do

urządzeń odbiorczych z wyjścia zasilacza w ekstremalnych sytuacjach, jak np. pożar.

• System regulacji wartości napięcia sieciowego AVR (podwyższający i obniżający) – umożliwia dostosowanie nieprawidłowego napięcia wejściowego do poziomu akceptowalnego przez odbiorniki (bez użycia akumulatorów).

• Skalowalność (przedłużenie) czasu pracy autonomicznej dzięki możliwości podłączenia do zasilacza UPS maksymalnie 10 sztuk modułów bateryjnych.

• Filtr sieci LAN (10/100 Base-T) – umożliwia zabezpieczenie karty sieciowej przed skutkami oddziaływania przepięć.

• Możliwość wymiany baterii przez użytkownika.

• Szerokie okno (zakres) napięcia wejściowego.

Page 5

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Instrukcję należy zachować, ponieważ zawiera ważne informacje dotyczące obsługi urządzenia. W niniejszym dokumencie zamieszczono informacje odnośnie mogących wystąpić zagrożeń zgodnie z poniższą hierarchią:

NIEBEZPIECZEŃSTWO

NIEBEZPIECZEŃSTWO w celu zwrócenia uwagi na wysokie ryzyko, na

przykład: "Wysokie napięcie”

OSTRZEŻENIE

OSTRZEŻENIE, aby zwrócić uwagę na średnie ryzyko, na przykład: "Ta

powierzchnia może być gorąca”

UWAGA

UWAGA, aby zwrócić uwagę na niskie ryzyko.

A) Uwagi ogólne

NIEBEZPIECZEŃSTWO

• Wszelkie czynności naprawcze dokonywane przez użytkownika są zabronione i

grożą utratą zdrowia lub życia. Wszystkie naprawy oraz wymiana baterii powinny być dokonywane wyłącznie przez wykwalifikowany personel, posiadający

odpowiednie uprawnienia wymagane obowiązującymi przepisami prawa (po okresie gwarancyjnym możliwa jest wymiana baterii przez użytkownika – bezwzględnie należy przestrzegać procedury zawartej w instrukcji.

• Całkowite odłączenie urządzenia od sieci zasilania następuje dopiero po odłączeniu przewodu zasilającego (wyjęciu wtyczki z gniazda sieci zasilającej).

• Urządzenie jest wyposażone w wewnętrzne źródło energii (akumulatory). Na

wyjściu może być napięcie nawet wówczas, gdy urządzenie nie jest podłączone

do sieci.

• Otwarcie obudowy urządzenia grozi porażeniem prądem.

• Przy wystąpieniu zwarcia duży prąd może spowodować poważne oparzenia.

• Zasilacze NETLINE RT nie są przeznaczone do bezpośredniej pracy z

urządzeniami medycznymi, podtrzymującymi życie lub wpływającymi na zdrowie.

Page 6

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

OSTRZEŻENIE

• Użytkownik powinien umieścić etykiety ostrzegające na wszystkich sieciowych

rozłącznikach izolacyjnych zasilania pierwotnego, zainstalowanych daleko od UPS, aby ostrzec personel serwisu elektrycznego, że obwód zasila UPS. Na

etykiecie ostrzegawczej należy umieścić tekst podany poniżej lub równoważny

PRZED PRZYSTĄPIENIEM DO PRACY W TYM OBWODZIE ODŁĄCZYĆ SYSTEM

BEZPRZERWOWEGO ZASILANIA (UPS).

• Przed przystąpieniem do realizacji procedur zawartych w niniejszej instrukcji

należy zapoznać się z ogólnymi (jak również zawartymi w tym dokumencie)

instrukcjami bezpieczeństwa i informacjami z zakresu BHP, środowiska i uregulowań prawnych oraz przestrzegać zamieszczone w nich uwagi i zalecenia.

• Praca urządzenia oraz jego magazynowanie powinny odbywać się w warunkach zgodnych ze specyfikacją urządzenia (dokumentacją techniczną).

• Wewnątrz zasilacza nie ma żadnych elementów obsługowych przeznaczonych dla użytkownika końcowego.

B) Uwagi instalacyjne

NIEBEZPIECZEŃSTWO

• Zasilacz musi być podłączony tylko do gniazda zasilającego instalacji ~230 V wyposażonego w złącze ochronne PE (bolec). Instalacja budynku, do której jest podłączony zasilacz, musi być wyposażona w ochronę przed przeciążeniem oraz

zwarciem.

UWAGA

• Urządzenia nie wolno instalować w pobliżu materiałów łatwopalnych.

• Nie instalować UPS w wilgotnym otoczeniu.

• Nie instalować UPS w miejscu narażenia na bezpośrednie działanie słońca bądź

w pobliżu źródeł ciepła.

• Nie blokować otworów wentylacyjnych w obudowie UPS – zachować zalecane w instrukcji odstępy od otworów wentylacyjnych

• W chwilę po przeniesieniu zasilacza UPS z zimnego do ciepłego otoczenia może

pojawić się kondensacja pary wodnej. Przed instalacją i eksploatacją UPS musi być całkowicie suchy. Czas aklimatyzacji powinien wynosić co najmniej 2

godziny.

Page 7

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

• Przed dokonaniem instalacji zasilacza bezwzględnie należy zapoznać się z zasadami BHP przy urządzeniach elektrycznych o napięciu do 1 kV.

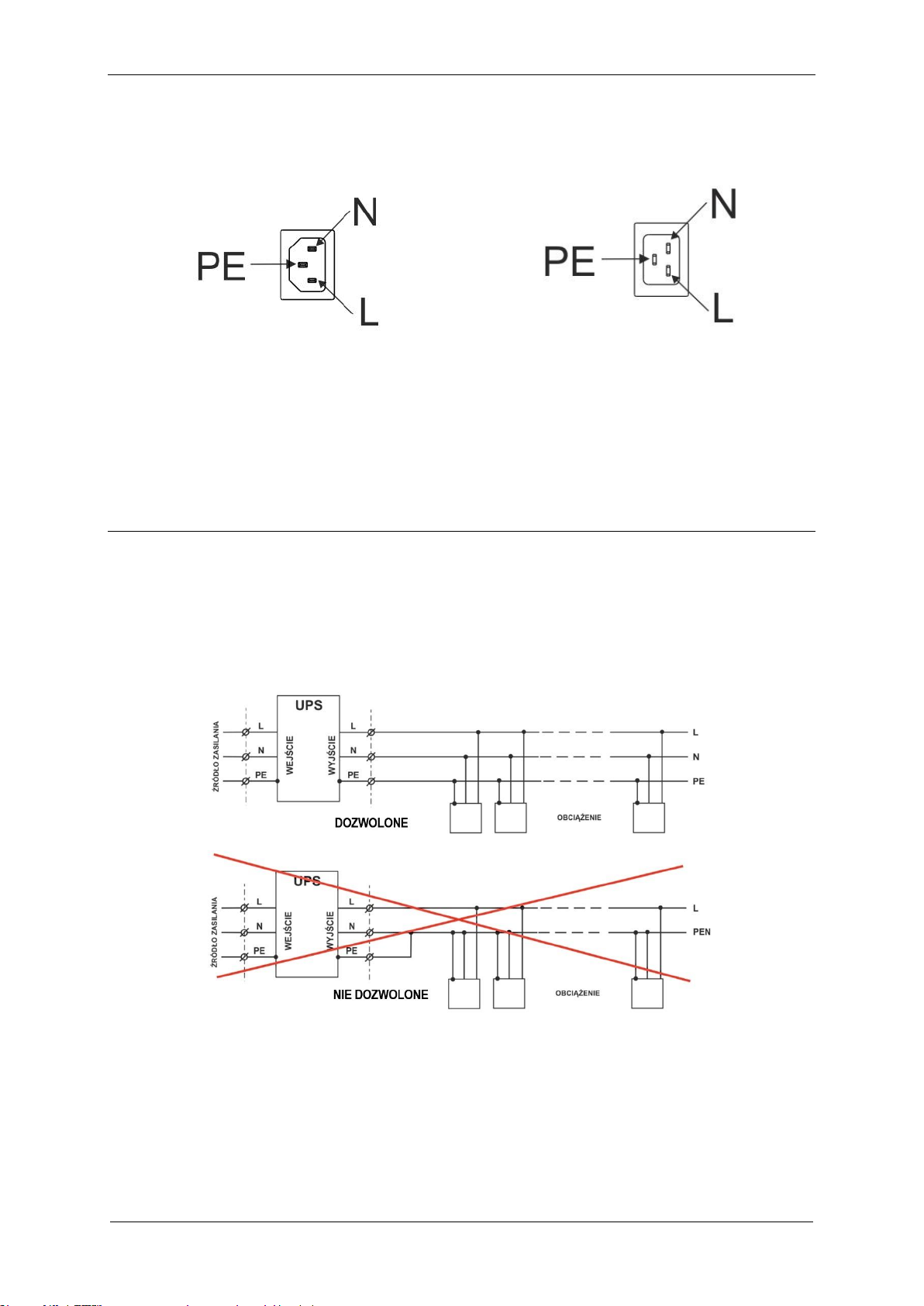

• Po stronie wejściowej zasilacza dozwolone są tylko konfiguracje sieci typu TN-S lub TN-C-S, natomiast po stronie wyjściowej zasilacza dozwolona jest tylko konfiguracja sieci typu TN-S.

• Do podłączenia nie należy stosować dodatkowych przedłużaczy.

• W warunkach zagrażających zdrowiu i/lub życiu nigdy nie należy pracować

samodzielnie.

• Przed podłączeniem urządzenia należy sprawdzić stan techniczny przewodów, wtyków i gniazd zasilania oraz stan samego urządzenia.

• Urządzenie zasilane poprzez przewód z wtyczką posiada przewód uziemiający,

który odprowadza prąd upływowy od odbiorników. W przewodzie zasilającym zasilacza UPS następuje sumowanie prądów upływu podłączonych na jego wyjściu odbiorników. Sumaryczny prąd upływu może powodować zadziałanie urządzeń

ochronnych (wyłącznika różnicowoprądowego) i odłączenie zasilania odbiorników.

• Przy przyłączaniu i rozłączaniu przewodów komunikacyjnych, aby uniknąć

możliwości porażenia na skutek dotykania dwóch powierzchni o różnym potencjale

elektrycznym, czynności należy (jeśli to możliwe) wykonywać jedną ręką.

• W celu zachowania zgodności z dyrektywą EMC dla produktów sprzedawanych w Europie przewody podłączone na wyjściu zasilacza nie powinny być dłuższe niż 10 metrów.

• Przewody łączące należy prowadzić w taki sposób, by nikt nie mógł ich nadepnąć ani się o nie potknąć.

C) Uwagi związane z pracą zasilacza

NIEBEZPIECZEŃSTWO

• Nie odłączać uziemienia przy zasilaczu UPS ani na zaciskach instalacji elektrycznej budynku, ponieważ zlikwiduje to uziemienie ochronne systemu UPS.

• Na zaciskach wyjściowych zasilacza UPS napięcie może występować nawet w przypadku, gdy system UPS nie jest podłączony do instalacji elektrycznej

budynku (z uwagi na zawartość baterii wewnętrznych).

Page 8

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

OSTRZEŻENIE

• Jest to UPS kategorii C2. W środowisku mieszkalnym ten produkt może

wywoływać zakłócenia odbioru radiowego i wtedy od użytkownika można

wymagać zastosowania dodatkowych środków zapobiegawczych.

• Podczas obsługi i użytkowania zasilacza należy stosować się do uwag BHP oraz postępować zgodnie z wytycznymi zawartymi w instrukcji obsługi urządzenia.

• Instrukcje należy wykonywać krok po kroku. Jeśli w trakcie wykonywania instrukcji

zawartych w niniejszym opracowaniu wystąpią jakiekolwiek problemy, należy

skontaktować się z serwisem EVER (www.ever.eu).

• Nie dopuszczać do przedostawania się cieczy i ciał obcych do wewnątrz UPS.

D) Uwagi w zakresie konserwacji, napraw i awarii

NIEBEZPIECZEŃSTWO

• W zasilaczu UPS występują napięcia niebezpieczne. Prace konserwacyjne może

wykonywać jedynie wykwalifikowany personel serwisowy producenta znający

konstrukcję urządzenia i procedury wymiany baterii.

• Ryzyko porażenia prądem. Nawet gdy urządzenie nie jest podłączone do sieci

zasilającej (zacisków instalacji elektrycznej), elementy wewnątrz UPS są

podłączone do baterii, co może stwarzać zagrożenie.

• Akumulatory może wymieniać jedynie wykwalifikowany personel serwisowy znający konstrukcję urządzenia i procedury wymiany baterii.

• Nie wrzucać akumulatorów do ognia, ponieważ grozi to eksplozją

• Otwarcie lub uszkodzenie akumulatorów grozi wyciekiem elektrolitu, który jest

szkodliwy dla skóry oraz oczu i może też być toksyczny.

• Akumulatory mają wysoki prąd zwarciowy i stwarzają ryzyko porażenia prądem. Podczas pracy z bateriami należy zachować następujące środki ostrożności:

－ zdjąć biżuterię, zegarki, pierścionki i inne metalowe przedmioty, － używać wyłącznie narzędzi z izolowanymi uchwytami

• Przed przystąpieniem do czyszczenia urządzenia należy odłączyć je od sieci. Nie używać środków czyszczących w płynie i aerozolu.

• Demontaż UPS może wykonywać tylko osoba posiadająca odpowiednie uprawnienia (wymagane obowiązującymi przepisami prawa).

Page 9

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

E) Uwagi dotyczące transportu i przechowywania

• Przy transporcie i przenoszeniu należy zachować szczególną ostrożność.

• Nie należy przenosić ciężkiego sprzętu samodzielnie

• UPS można przewozić jedynie w oryginalnym opakowaniu (aby zabezpieczyć

urządzenie przed wstrząsami i uderzeniami).

• Praca urządzenia oraz jego magazynowanie powinny odbywać się w warunkach

zgodnych ze specyfikacją urządzenia. Zasilacz UPS należy przechowywać

w dobrze wentylowanym i suchym pomieszczeniu.

• Jeśli zasilacz UPS jest przechowywany przez dłuższy czas, należy doładowywać

akumulatory przynajmniej co 6 miesięcy. Realizację procedur ładowania należy

udokumentować.

• Należy sprawdzić datę ładowania baterii. Jeśli upłynie termin i akumulatory nigdy

nie były doładowywane, nie wolno używać zasilacza UPS. Należy wówczas

skontaktować się z przedstawicielem serwisowym.

Page 10

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

OPIS ZASILACZA

WAGA i WYMIARY

Rysunek 1: Wymiary NETLINE RT 1000 - 2000

Rysunek 2: Wymiary NETLINE RT 3000

Tabela 1. Masy zasilaczy

Model zasilacza

Waga zasilacza [kg]

UPS EVER NETLINE RT 1000

17,5 kg

UPS EVER NETLINE RT 1500

18 kg

UPS EVER NETLINE RT 2000

21 kg

UPS EVER NETLINE RT 3000

31 kg

Page 11

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

ROZPAKOWANIE

Przy odbiorze zasilacza należy dokonać jego oględzin. Pomimo, że produkt jest solidnie opakowany, sprzęt mógł ulec uszkodzeniu na skutek wstrząsów podczas transportu. W przypadku stwierdzenia uszkodzeń należy powiadomić przewoźnika

lub sprzedawcę oraz sporządzić protokół szkody, wykonać zdjęcia uszkodzeń. W celu ewentualnego późniejszego transportu należy zachować opakowanie.

NIEBEZPIECZEŃSTWO

• Urządzenie jest dostarczane z podłączonymi akumulatorami (bateriami). Na

wyjściu może być napięcie nawet wówczas, gdy urządzenie nie jest podłączone

do sieci.

• Rozpakowywanie urządzenia w niskich temperaturach może wywołać

kondesację pary wodnej na jego elementach. Nie należy instalować zasilacza, dopóki jego wnętrze i obudowa nie będą całkowicie suche (z uwagi na ryzyko

porażenia prądem).

Zawartość opakowania - zasilacz

Należy sprawdzić zawartość opakowania. W opakowaniu powinny znajdować się:

- zasilacz,

- 2 zestawy podstawek typu Tower do montażu urządzenia w pionie,

- 1 x przewód USB,

- karta gwarancyjna,

- skrócona instrukcja obsługi,

W zależności od modelu zasilacza:

NETLINE RT 1000 / 1500 / 2000

- 1 x przewód zasilający CEE 7/7 - IEC 320 C13 10 A,

- 1 x przewód IEC 320 C13 - IEC 320 C14 10A

NETLINE RT 3000

- 1 x przewód zasilający CEE 7/7 - IEC 320 C19 16 A,

- 1 x przewód IEC 320 C13 - IEC 320 C14 10A

Page 12

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Zawartość opakowania – moduł bateryjny

Należy sprawdzić zawartość opakowania. W opakowaniu powinny znajdować się:

- moduł bateryjny,

- 2 zestawy podstawek typu Tower do montażu urządzenia w pionie,

- element łączący moduł bateryjny z innym modułem lub zasilaczem (metalowy

łącznik),

- przewód uziemienia ochronnego PE do połączenia z zasilaczem lub innym modułem,

- karta gwarancyjna,

BUDOWA ZASILACZA – PANEL TYLNY

Elementy paneli tylnych zasilaczy NETLINE RT przedstawiono odpowiednio na rys. 3 – 5.

1. Gniazda wyjściowe sterowane Segment LS1: IEC 320 C13 (10 A)

2. Gniazda wyjściowe sterowane Segment LS2: IEC 320 C13 (10 A)

3. Filtr teleinformatyczny

4. Komora karty rozszerzeń (karty

sieciowej)

5. Wentylator

6. Gniazdo zasilające: NETLINE RT 1000 - 2000

IEC 320 C14 (10 A) NETLINE RT 3000 IEC 320 C20 (16 A)

7. Punkt uziemienia pomiędzy zasilaczem a modułem bateryjnym.

8. Złącze EPO

9. Port komunikacyjny USB HID

10. Port komunikacyjny RS232

11. Gniazdo wyjściowe sterowane Segment LS2: IEC 320 C19 (16 A)

Rysunek 3: Widok panelu tylnego

NETLINE RT 1000 / 1500

Rysunek 4: Widok panelu tylnego

NETLINE RT 2000

Rysunek 5: Widok panelu tylnego

NETLINE RT 3000

Page 13

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

BUDOWA MODUŁÓW BATERYJNYCH – PANEL TYLNY

Elementy paneli tylnych modułów bateryjnych do zasilaczy NETLINE RT przedstawiono na rys. 6.

1. Punkt uziemienia pomiędzy zasilaczem lub kolejnym modułem bateryjnym.

Rysunek 6: Widok panelu tylnego modułu bateryjnego do

NETLINE RT 1000-3000

BUDOWA ZASILACZA – PANEL PRZEDNI

Zasilacz wyposażony jest w graficzny wyświetlacz LCD z czterema przyciskami. Standardową kolorystyką podświetlenia jest białe tło. W przypadku alarmu krytycznego kolor tła zmienia się na czerwony. Elementy panelu przedniego zasilacza NETLINE

RT wraz z ich opisem przedstawiono na rys. 7. W tabeli 2 zamieszczono opis funkcji

przycisków panelu sterowania, natomiast w tabeli 4 opis ikon informacyjnych, jakie mogą pojawić się na wyświetlaczu zasilacza. Opis sygnalizacji akustyczno – optycznej określonych stanów pracy UPS zamieszczono w tabeli 3.

1. Wyświetlacz

2. Przycisk włączenia / wyłączenia

3. Przycisk wyciszenia sygnalizacji dźwiękowej / Test UPS

4. Przycisk przewijania menu

5. Przycisk zatwierdzenia ENTER

Rysunek 7: Widok panelu przedniego zasilaczy NETLINE RT

Na wyświetlaczu panelu przedniego zasilacza UPS udostępniane są informacje dotyczące stanu funkcjonalnego zasilacza: aktualny tryb pracy UPS, wartość napięcia

i częstotliwości dla linii zasilającej oraz wyjściowej zasilacza, poziom obciążenia, stan naładowania akumulatorów oraz aktualne alarmy.

Page 14

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Tabela 2. Funkcje przycisków panelu sterowania

Przy-

cisk

Funkcja

Opis

Logiczne

włączenie

zasilacza

Kiedy zasilacz nie jest logicznie włączony (nie pracuje w trybie

bateryjnym lub sieciowym) nacisnąć i przytrzymać przycisk powyżej 3 s, aby uruchomić urządzenie (logiczne włączenie zasilacza).

Logiczne

wyłączenie

zasilacza

Kiedy zasilacz jest logicznie włączony wcisnąć ten przycisk powyżej 3 s, aby go logicznie wyłączyć (odłączyć zasilanie odbiorników

podłączonych na wyjściu UPS).

„Zimny start”

W przypadku braku zasilania sieciowego wcisnąć i przytrzymać ten

przycisk powyżej 3 s. Nastąpi uruchomienie zasilacza - tryb pracy rezerwowy (praca bateryjna).

Kasowanie awarii

Odłączyć zasilanie na wejściu UPS, a następnie nacisnąć i przytrzymaj przycisk powyżej 2 sekund, aby wyłączyć UPS

Wyjście z menu ustawień

Wcisnąć ten przycisk poniżej 0,5 sekundy, aby wyjść z danego menu ustawień bez zatwierdzania aktualnie wprowadzonych zmian. Przejście do okna głównego status UPS.

Test funkcjonalny zasilacza.

Wcisnąć ten przycisk powyżej 3 sekund w celu włączenie szybkiego

testu funkcjonalnego zasilacza. Podczas przeprowadzania testu

akumulatory muszą być w pełni naładowane oraz zasilacz musi pracować w trybie sieciowym (NORM). W momencie rozpoczęcia testu

na wyświetlaczu LCD wyświetlany jest TEST.

Test baterii

Wcisnąć ten przycisk powyżej 10 sekund, w celu wywołania testu baterii. W momencie rozpoczęcia testu na wyświetlaczu LCD wyświetlany jest TEST. Czas trwania testu 10 sekund.

Wyłączenie

sygnalizacji

dźwiękowej

Wcisnąć ten przycisk powyżej 1 sekundy, aby tymczasowo wyłączyć

sygnalizację dźwiękową UPS. Gdy pojawi się nowe ostrzeżenie lub

usterka, sygnalizacja zacznie ponownie działać. Brak możliwości wyłączenia sygnalizacji dźwiękowej dla następujących stanów pracy

zasilacza: niski poziom baterii, awaria wentylatora, przekroczenie czasu awarii wentylatora, przegrzanie UPS.

Przechodzenie

pomiędzy poszczególnymi

pozycjami menu

ustawień

Wcisnąć krótko ten przycisk, aby przejść do następnego menu ustawień.

Zmiana wartości

parametru

Wcisnąć krótko ten przycisk, aby zmienić wartość edytowanego

parametru, bez zapisywania zmiany.

Wejście do głównego menu ustawień

Przy wyświetlaniu domyślnego ekranu podsumowującego status UPS wcisnąć ten przycisk powyżej 3 sekund, aby wejść do głównego menu ustawień.

Page 15

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

Wybór obecnej

opcji menu do zmiany

Wcisnąć ten przycisk powyżej 1 sekundy, aby wybrać obecną opcję menu, nie zmieniając jeszcze żadnego ustawienia. Wybrane menu do zmiany zacznie migać.

Zatwierdzenie obecnego ustawienia

Wcisnąć ten przycisk powyżej 1 s, aby zatwierdzić obecne wprowadzane ustawienie.

Wyjście z menu ustawień

Wcisnąć ten przycisk powyżej 3 sekund, aby wyjść z danego menu ustawień bez zatwierdzania aktualnie wprowadzonych zmian. Przejście do okna status UPS.

Tabela 3. Sygnalizacja akustyczno – optyczna określonych stanów pracy UPS

Zdarzenie

Sygnalizacja akustyczna

Wskazania na wyświetlaczu

Tryb SIECIOWY (normalny)

Brak sygnalizacji akustycznej.

Komunikat na wyświetlaczu „NORM”.

Tryb REZERWOWY (praca bateryjna)

Sygnał dźwiękowy co 4 sekundy. Możliwość aktywacji / dezaktywacji

sygnalizacji.

Komunikat na wyświetlaczu „bATT”.

Niski poziom akumulatora (baterii)

Sygnał dźwiękowy co 1 sekundę.

Komunikat na wyświetlaczu „bATL”

Przeciążenie

Sygnał dźwiękowy co 1 sekundę.

Podświetlenie wyświetlacza w

kolorze czerwonym. Komunikat na wyświetlaczu „OVLD”

Awaria

Ciągły sygnał dźwiękowy.

Podświetlenie wyświetlacza w

kolorze czerwonym. Wskazanie na wyświetlaczu „**** ”

Wymiana baterii / sprawdzenie obwodu baterii

Ciągły sygnał dźwiękowy.

Podświetlenie wyświetlacza w

kolorze czerwonym. Komunikat

na wyświetlaczu „bTWK”

Page 16

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Opis znaczenia ikon informacyjnych wyświetlacza LCD

Tabela 4. Opis ikon informacyjnych wyświetlacza LCD

Symbol

Opis

1 – Wskaźnik zasilania UPS

Ikona wyświetlana w przypadku obecności napięcia zasilającego UPS. W przypadku jej braku należy sprawdzić podłączenie zasilania / bezpiecznik w instalacji zasilającej UPS.

2 – Wskaźnik alarmu

Ikona wyświetlana w przypadku wystąpienia awarii zasilacza.

3 - Wskaźnik menu ustawienia

Ikona wyświetlana w przypadku wejścia do menu ustawień zasilacza.

4 - Wskaźnik obciążenia wyjścia zasilacza

Sygnalizacja aktualnego poziomu obciążenia zasilacza. Wraz ze wzrostem obciążenia zapalają się kolejne segmenty ikony. Pojedynczy segment odpowiada 20% całkowitej mocy wyjściowej zasilacza.

5 – Wskaźnik poziomu naładowania akumulatorów

Sygnalizacja stopnia naładowania akumulatora (baterii) zasilacza. Wraz ze wzrostem naładowania zapalają się kolejne segmenty ikony. Pojedynczy segment odpowiada 20% całkowitej pojemności baterii.

6 – Wskaźnik napięcia i częstotliwości wejściowej

Wartość napięcia i częstotliwości na wejściu zasilacza

7 – Wskaźnik napięcia i częstotliwości wyjściowej

Wartość napięcia i częstotliwości na wyjściu zasilacza.

8 – Wskaźnik aktywnych gniazd wyjściowych zasilacza

1 – sygnalizacja włączonych / wyłączonych gniazd Segment LS1 2 – sygnalizacja włączonych / wyłączonych gniazd Segment LS2

Page 17

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

9 – Wskaźnik stanu pracy UPS

Wyświetlane są informacje dotyczące aktualnego stanu pracy zasilacza zgodnie z poniższym wykazem.

STbY

Zasilacz pracuje w trybie CZUWANIA. Jest logicznie wyłączony (z poziomu interfejsu użytkownika), napięcie w sieci zasilającej spełnia kryteria poprawności sieci. Aktywne są mechanizmy konserwacji baterii.

IPVL

Napięcie wejściowe jest zbyt niskie

IPVH

Napięcie wejściowe jest zbyt wysokie

IPFL

Częstotliwość napięcia wejściowego zbyt niska.

IPFH

Częstotliwość napięcia wejściowego zbyt wysoka.

NORM

Zasilacz pracuje w trybie SIECIOWYM (normlanym)

AVR

Na wyjściu zasilacza obecne jest napięcie sieci po przefiltrowaniu i podwyższeniu lub obniżeniu przez system AVR. Dopuszczalne obciążenie

zasilacza w tym trybie to 85% jego mocy znamionowej.

bATT

Zasilacz pracuje w trybie REZERWOWYM (praca bateryjna)

TEST

Przeprowadzany jest test funkcjonalny zasilacza lub test baterii.

OPVH

Za wysokie napięcie wyjściowe.

OPVL

Za niskie napięcie wyjściowe.

OPST

Zwarcie na wyjściu zasilacza.

OVLD

Przeciążenie na wyjściu zasilacza.

bATH

Zbyt wysokie napięcie akumulatorów

bATL

Zbyt niskie napięcie akumulatorów

OVTP

Zbyt wysoka temperatura wewnętrzna zasilacza UPS.

FNLK

Zablokowany wentylator.

bTWK

Konieczna wymiana baterii. Aby zamówić nowe baterie, należy skontaktować się

z przedstawicielem serwisowym

Page 18

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

STRUKTURA MENU USTAWIENIA – KONFIGURACJA ZASILACZA

Za pomocą panelu LCD istnieje możliwość konfiguracji wybranych parametrów zasilacza oraz aktywacji / dezaktywacji poszczególnych trybów pracy. W celu wejścia

do menu ustawienia należy wcisnąć przycisk powyżej 3 sekundy. Zmiana ustawień

OPV (napięcie wyjściowe) oraz AVR (zakres okna napięciowego zasilacza)

możliwe są tylko w trybie CZUWANIA. Struktura menu ustawienia zasilacza NETLINE RT wraz z możliwymi ustawieniami przedstawiona została w tabeli 5.

Aby przejść do menu ustawień, należy przy domyślnym ekranie stanu funkcjonalnego

UPS wcisnąć przycisk . Na ekranie wyświetli się ikona . Przechodzenie pomiędzy poszczególnymi pozycjami menu ustawień realizowane jest za pomocą przycisku . Przejście do edycji wybranego parametru następuje po przyciśnięciu przycisku przez niespełna 1 s (na wyświetlaczu zaczyna migać pozycja, która będzie edytowana). Za pomocą przycisku ustawić żądaną wartość i w celu zatwierdzenia zmian nacisnąć przycisk .

Naciśnięcie klawisza powoduje wyjście z menu ustawień bez zatwierdzenia

wprowadzanych zmian.

Tabela 5. Konfiguracja zasilacza

Ekran

LCD

Parametr

Dopuszczalne

nastawy

Funkcja menu

Ustawienia

domyślne

OPV

Napięcie wyjściowe

[220] = 220 V AC [230] = 230 V AC [240] = 240 V AC

Ustawienie wartości napięcia wyjściowego w

trybie pracy rezerwowej.

[230] = 230 V AC

AVR

Wybór zakresu

okna

napięciowego i częstotliwości na wejściu

zasilacza

[000] = Normalny

zakres napięciowy

(Normal range mode)

[001]= Szeroki zakres napięciowy (Wide range mode)

W trybie normalnego zakresu – zakres

napięcia wejściowego

zasilacza +/- 20%

W trybie szerokiego zakresu, zasilacz UPS akceptuje zakres

napięcia wejściowego w

przedziale -30% ~ +20%. Dopuszczalne

obciążenie zasilacza w tym trybie to 85% jego mocy znamionowej.

[000] = Normalny

zakres napięciowy

(Normal range mode)

Page 19

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

[002]= Szeroki zakres

częstotliwościowy

(Generator mode)

W trybie Generator mode zakres częstotliwości 40-70Hz

EbM

Liczba

modułów

bateryjnych

0 – 10

Ustawienie liczby

podłączonych do zasilacza modułów

bateryjnych

TEST

Autotest zasilacza

[000]=Disable (wyłączony)

[001]=Enable

(włączony)

Włączenie / wyłączenie

autotestu zasilacza.

[001]=Enable (włączony)

Automatyczny restart

[000]=Disable (wyłączony)

[001]=Enable

(włączony)

Włączenie / wyłączenie

funkcji automatycznego uruchomienia zasilacza

po wcześniejszym jego rozładowaniu.

[001]=Enable (włączony)

GREEN FUNCTION

[000]=Disable (wyłączony)

[001]=Enable

(włączony)

Włączenie / wyłączenie

funkcji oszczędzania energii. Domyślnie jest

wyłączona. W

przypadku jej aktywacji oraz pracy zasilacza w trybie bateryjnym zasilacz UPS wyłączy

się w ciągu 5 minut przy obciążeniu mniejszym niż 10% wartości

znamionowej zasilacza.

[000]=Disable (wyłączony)

Sygnalizacja dźwiękowa

[000]=Disable (wyłączony)

[001]=Enable

(włączony)

Brak możliwości wyłączenia sygnalizacji dźwiękowej dla następujących stanów

pracy zasilacza: niski poziom baterii, awaria wentylatora, przekroczenie czasu awarii wentylatora, przegrzanie UPS

[001]=Enable (włączony)

LS1

Gniazda wyjściowe – Segment LS1

[000]=Disable (wyłączony)

[001]=Enable

(włączony)

Włączenie / wyłączenie gniazd wyjściowych

zasilacza - całego segmentu LS1.

[001]=Enable (włączony)

LS2

Gniazda wyjściowe – Segment LS2

[000]=Disable (wyłączony)

[001]=Enable

(włączony)

Włączenie / wyłączenie gniazd wyjściowych

zasilacza - całego segmentu LS2.

001]=Enable

(włączony)

Page 20

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

TRYBY PRACY ZASILACZA

Tryb CZUWANIA

Zasilacz jest logicznie wyłączony, linie podstawowe spełniają kryteria

poprawności sieci. Aktywne są mechanizmy konserwacji baterii. Na wyświetlaczu

pokazane są informacje na temat stanu naładowania baterii oraz parametry napięcia wejściowego (wartość i częstotliwość). Zasilacz nie podaje napięcia na jego wyjście

(odbiorniki nie są zasilane). Praca zasilacza w trybie czuwania sygnalizowana jest poprzez wskazanie na wyświetlaczu komunikatu „STbY”.

Tryb SIECIOWY (NORMALNY )

Aby zasilacz znajdował się w trybie SIECIOWYM (NORMALNYM) musi być logicznie włączony (z poziomu interfejsu użytkownika ). Ponadto napięcie w sieci

zasilającej musi spełniać kryteria poprawności sieci (prawidłowa wartość napięcia

i częstotliwości). Zasilacz dostarcza energię do wyjścia oraz doładowuje akumulatory. W przypadku, gdy wartość napięcia zasilającego UPS jest za niska lub za wysoka na

wyjściu zasilacza obecne jest napięcie sieci po przefiltrowaniu i podwyższeniu lub

obniżeniu przez system AVR albo następuje przejście do trybu REZERWOWEGO.

Praca zasilacza w trybie sieciowym sygnalizowana jest poprzez wskazanie na wyświetlaczu komunikatu „NORM”.

Tryb REZERWOWY (PRACA BATERYJNA)

Jeżeli napięcie w sieci zasilającej nie spełnia kryteriów poprawności sieci, zasilacz przechodzi do trybu REZERWOWEGO (tryb pracy bateryjnej). W trybie

REZERWOWYM falownik dostarcza energię zgromadzoną w akumulatorach (po jej

przetworzeniu) na wyjście. Czas dostarczania energii zależy od ilości energii

zgromadzonej w akumulatorach (liczby zastosowanych akumulatorów i modułów

bateryjnych. Kiedy UPS pracuje w trybie rezerwowym, raz na 4 sekundy generowany

jest krótki sygnał dźwiękowy, a na wyświetlaczu pojawia się komunikat „bATT” (kolor podświetlenia wyświetlacza biały). Wraz ze stopniem rozładowania akumulatorów

(niski poziom baterii) sygnał generowany jest co 1 sekundę a na wyświetlaczu LCD pojawi się napis „bATL”, natomiast kolor podświetlenia zmienia się na kolor czerwony.

Tryb pracy rezerwowej trwa do chwili powrotu napięcia sieciowego (o prawidłowych parametrach), rozładowania akumulatorów lub wystąpienia sytuacji awaryjnej podczas pracy bateryjnej.

Page 21

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

Tryb AWARYJNY

Przejście do trybu AWARYJNEGO może być spowodowane przeciążeniem,

zwarciem na wyjściu, wystąpieniem błędów wewnętrznych, pojawieniem się zasilania

wstecznego. Zasilacz zostaje logicznie wyłączony i wymaga ingerencji użytkownika.

ZABEZPIECZENIA Przeciążeniowe

W trybie pracy sieciowej stan przeciążenia w przedziale 100% - 110% sygnalizowany jest krótkim przerywanym sygnałem dźwiękowym (sygnał dźwiękowy co 1s),

podświetleniem wyświetlacza w kolorze czerwonym oraz komunikatem na

wyświetlaczu „OVLD”. W przypadku, gdy stan taki trwa dłużej niż 3 minuty, następuje przejście zasilacza do trybu AWARYJNEGO (ciągły sygnał dźwiękowy). W celu

powrotu zasilacza do trybu pracy sieciowej konieczne jest wyłączenie i ponowne

włączenie zasilacza (po uprzednim zmniejszeniu obciążenia na wyjściu zasilacza). Przy przeciążeniu powyżej 110% następuje przejście zasilacza do trybu

AWARYJNEGO po 200 ms.

W trybie pracy bateryjnej przy obciążeniu poniżej 110% mocy znamionowej, zasilacz

sygnalizuje stan przeciążenia, przerywanym sygnałem dźwiękowym oraz

komunikatem na wyświetlaczu „OVLD” (podświetlenie wyświetlacza w kolorze

czerwonym). W przypadku, gdy stan taki trwa dłużej niż 30 s, następuje przejście zasilacza do trybu AWARYJNEGO. Przy przeciążeniu powyżej 120 % następuje

przejście zasilacza do trybu AWARYJNEGO po 100 ms.

Przeciwzwarciowe

W trybie pracy sieciowej zabezpieczenie zwarciowe stanowi bezpiecznik w instalacji

elektrycznej (zasilającej zasilacz UPS).

W trybie pracy bateryjnej istnieje elektroniczne zabezpieczenie zwarciowe, które

w momencie zwarcia ogranicza prąd zwarciowy do poziomu bezpiecznego. Zasilacz

przechodzi to trybu AWARYJNEGO sygnalizując to ciągłym sygnałem dźwiękowym

oraz wyświetleniem komunikatu na wyświetlaczu „OPST”. Włączenie zasilacza

możliwe jest dopiero po ingerencji użytkownika (usunięciu zwarcia oraz załączeniu

zasilacza).

Page 22

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Przeciwprzepięciowe

Zasilacz posiada zabezpieczenie przeciwprzepięciowe na wejściu, które chroni obwody odbiorników i obwody wewnętrzne zasilacza przed przepięciami, spowodowanymi zjawiskami atmosferycznymi oraz zakłóceniami w sieci

energetycznej.

Termiczne

Zasilacz posiada zabezpieczenie termiczne chroniące jego układy przed

przegrzaniem. W momencie przekroczenia temperatury krytycznej UPS przechodzi do trybu AWARYJNEGO sygnalizując to ciągłym sygnałem dźwiękowym oraz wyświetleniem komunikatu na wyświetlaczu „OVTP” (podświetlenie zmienia się na kolor czerwony).

EPO

EPO (Emergency Power Off) jest mechanizmem umożliwiającym przerwanie

dostarczania energii do urządzeń odbiorczych z wyjścia zasilacza w ekstremalnych sytuacjach (np. pożar). Uruchomienie EPO (wyzwolenie) następuje poprzez rozwarcie

styków wyzwalacza, zasilacz wówczas przestaje zasilać podłączone do wyjścia odbiorniki, a na wyświetlaczu pojawia się komunikat „EPO”. Ponowne załączenie napięcia wyjściowego nastąpi dopiero po ingerencji użytkownika, polegającej na

ustawieniu wyzwalacza do pozycji nieaktywnej (normalny stan wyzwalacza), i

ponownym logicznym włączeniu zasilacza (przełączenie zasilacza z trybu CZUWANIA

„STbY” do trybu sieciowego „NORM”.

Na stykach złącza (EPO) panuje bezpieczne napięcie separowane od pozostałych układów urządzenia.

UWAGA

• Obwód EPO musi być obwodem wydzielonym i niedopuszczalne jest łączenie go z innymi instalacjami.

Page 23

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

INSTALACJA ZASILACZA

Przed dokonaniem instalacji zasilacza bezwzględnie należy zapoznać się z zaleceniami bezpieczeństwa zawartymi w niniejszym opracowaniu oraz ogólnymi

zasadami BHP.

• Do podłączenia nie należy stosować dodatkowych przedłużaczy.

• Urządzenia nie wolno instalować w pobliżu materiałów łatwopalnych!

• Całkowite odłączenie zasilacza od sieci zasilania następuje dopiero po wyjęciu

wtyczki przewodu zasilającego z gniazda!

Z uwagi na brak bezpieczników w układzie wejściowym zasilacza jako jeden ze stopni ochrony wykorzystywane są układy zabezpieczające w instalacji budynku. Dla

zapewnienia ochrony przeciwzwarciowej zasilacza wymagane jest zabezpieczenie

nadprądowe typu B16. W celu zapewnienia prawidłowej ochrony przed porażeniem w

obwodzie zasilającym UPS należy zastosować wyłącznik różnicowo-prądowy (RCD)

typu B (dopuszcza się zastosowanie typu A). Zasilacz musi być podłączony tylko do

gniazda zasilającego instalacji ~230 V wyposażonego w złącze ochronne PE.

Po rozpakowaniu urządzenia należy sprawdzić, czy nie jest ono uszkodzone. Zasilacz powinien być używany tylko w pomieszczeniach, w których zapylenie, temperatura

i wilgotność są zgodne z jego specyfikacją.

Dla prawidłowej pracy zasilacza muszą być zapewnione odpowiednie warunki

chłodzenia. Z tego powodu odległość między tyłem zasilacza, a innymi obiektami nie powinna być mniejsza niż 10 cm.

Gniazdo sieciowe, do którego podłączany jest zasilacz, powinno znajdować się blisko

zasilacza (długość kabla zasilającego – tabela 6 ) i powinno być łatwo dostępne dla użytkownika.

Tabela 6. Długość kabla zasilającego

Model zasilacza

Długość kabla zasilającego [m]

UPS EVER NETLINE RT 1000 / 1500 / 2000

1,5 m

UPS EVER NETLINE RT 3000

2,4 m

Page 24

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Wszystkie zasilacze serii NETLINE RT zaprojektowane są do pracy zarówno jako urządzenie wolnostojące (tower), jak i do montażu w szafie 19 calowej (rack). Postępuj zgodnie z instrukcjami zawartymi w dalszej części dokumentu, aby przygotować urządzenie do pracy jako urządzenie wolnostojące lub do montażu w szafie.

INSTALACJA WEJŚCIOWA

Aby podłączenie zasilacza było zgodne z instrukcją, ważny jest odpowiedni układ

wyprowadzeń gniazda zasilającego w instalacji (rys. 8).

Rysunek 8: Układ wyprowadzeń gniazda zasilającego

Na rysunku 9 przedstawione zostały sposoby prawidłowego podłączenia zasilacza do różnego typu sieci zasilających (TN-S lub TN-C-S), różniących się sposobem uziemienia.

Rysunek 9: Instalacja wejściowa zasilacza

Page 25

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

Układ wyprowadzeń gniazd wejściowych zasilaczy NETLINE RT przedstawiono na rysunku 10.

Gniazdo IEC 320 C14 (10A)

zasilacz NETLINE 1000 - 2000

Gniazdo IEC 320 C20 (16A)

zasilacz NETLINE RT 3000

Rysunek 10: Układ wyprowadzeń gniazd wejściowych zasilaczy NETLINE RT

INSTALACJA WYJŚCIOWA

O ile od strony wejścia zasilacza obydwa typy wyprowadzeń są dozwolone, to po stronie wyjściowej instalacja wykonana niezgodnie z niniejszą instrukcją może spowodować uszkodzenie zasilacza. Schemat dozwolonego układu połączeń

wyjściowych przedstawiono na rys. 11.

Rysunek 11: Instalacja wyjściowa zasilacza NETLINE RT

Page 26

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Układ wyprowadzeń gniazd wyjściowych zasilaczy NETLINE RT przedstawiono na rysunku 12.

Gniazda IEC 320 C13 (10 A)

Gniazdo IEC 320 C19 (16 A)

Rysunek 12: Układ wyprowadzeń gniazd wyjściowych zasilacza NETLINE RT

MONTAŻ ZASILACZA W WERSJI TOWER

W celu montażu zasilacza w wersji wolnostojącej (tower) należy wykonać następujące czynności:

1. Wyłączyć zasilacz i odłączyć przewód zasilający od gniazda zasilania

sieciowego.

2. Zmontować dwa zestawy podstawek dołączonych do UPS i umieścić go pomiędzy podstawkami (rys. 13).

Rysunek 13: Montaż UPS w pozycji pionowej

Page 27

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

3. Obrócić wyświetlacz LCD (rys. 14)

Rysunek 14: Zmiana kierunku wyświetlacza

4. Podłączyć przewód zasilający.

Montaż zasilacza z modułem bateryjnym

Istnieje możliwość podłączenia do zasilacza maksymalnie 10 szt. modułów bateryjnych. W celu montażu zasilacza wraz z modułem bateryjnym w wersji wolnostojącej należy wykonać następujące czynności:

1. Wyłączyć zasilacz i odłączyć przewód zasilający od gniazda zasilania

sieciowego.

2. W zasilaczu dostosować wyświetlacz do wersji TOWER (patrz punkt 4 „Montaż zasilacza w wersji TOWER”)

3. Zmontować dwa zestawy podstawek z dołączonym elementem dystansowym i umieścić zasilacz UPS wraz modułem między podstawkami (rys. 15).

Page 28

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Rysunek 15: Montaż zasilacza z modułami

4. Pomiędzy modułem bateryjnym, a zasilaczem wykonać połączenie przewodu uziemienia ochronnego koloru żółto-zielonego (rys.16). W przypadku większej liczby modułów należy wykonać połączenie przewodu ochronnego pomiędzy modułem poprzedzającym, a kolejnym modułem.

Rysunek 16: Połączenie przewodu PE

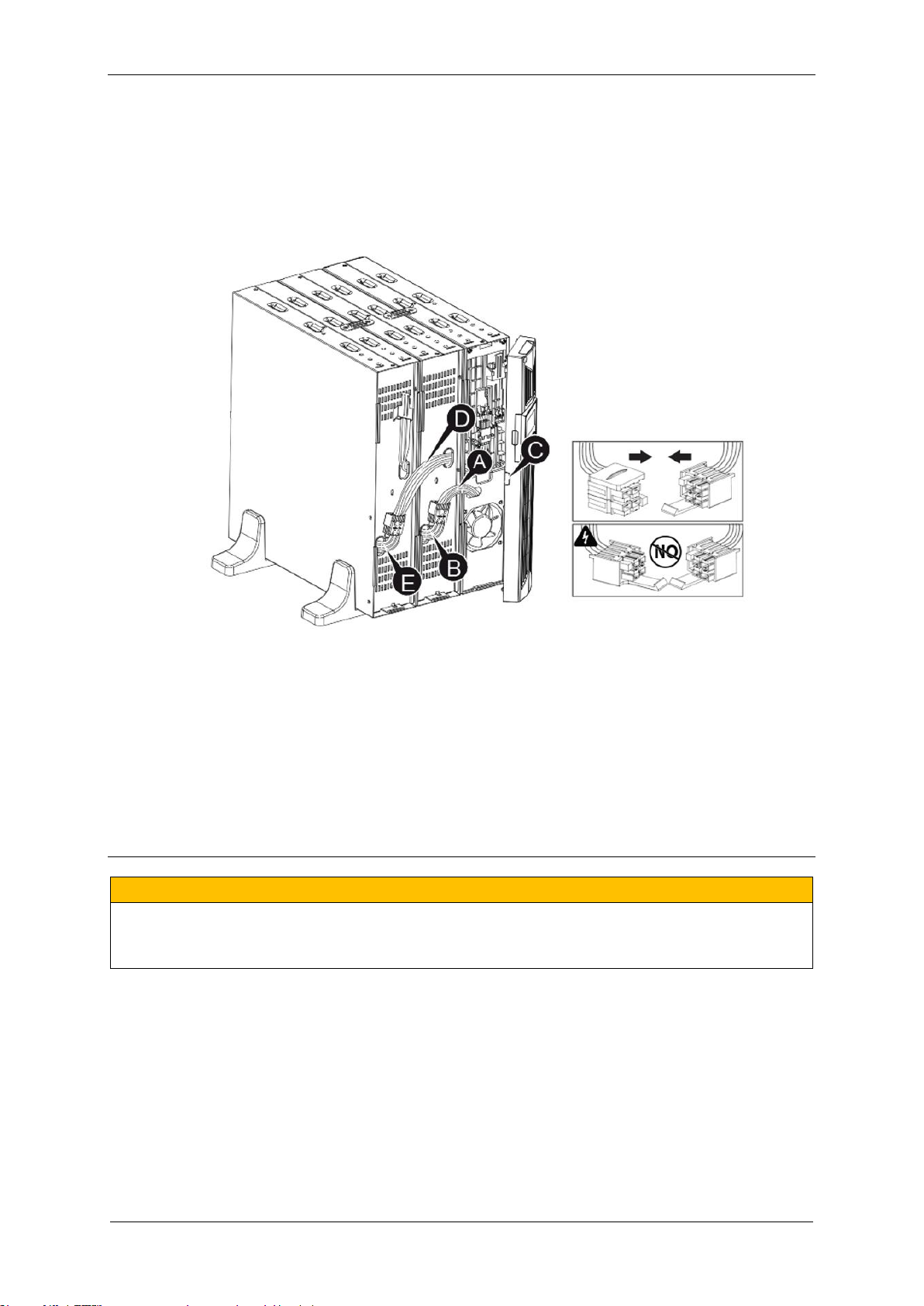

5. Zdjąć panele frontowe zasilacza i modułu. W tym celu należy odkręcić po 2szt. śrub z boku panelu oraz 1szt. śruby umieszczoną pod panelem LCD (rys. 17).

Rysunek 17: Demontaż panelu frontowego

Page 29

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

6. Wykonać połączenie pomiędzy złączem baterii modułu bateryjnego (B), a złączem baterii w zasilaczu (A) zwracając uwagę na prawidłową polaryzację (rys. 18). W przypadku podłączania większej liczby modułów bateryjnych należy wykonać połączenia pomiędzy złączem modułu poprzedzającego (D), a złączem kolejnego modułu bateryjnego (E).

Rysunek 18: Połączenie złącza baterii modułu bateryjnego z zasilaczem

7. Z panelu frontowego modułu bateryjnego oraz panelu frontowego zasilacza usunąć zaślepkę (C). W celu jej usunięcia należy ją wyłamać (rys. 18).

8. Po uruchomieniu zasilacza w jego menu należy ustawić odpowiednią liczbę podłączonych modułów bateryjnych (1 – 10).

MONTAŻ ZASILACZA W WERSJI RACK

OSTRZEŻENIE

• Ze względu na znaczną masę urządzenia zaleca się, aby montaż UPS w szafie wykonywany był przez dwie osoby.

Do montażu zasilacza w wersji RACK należy użyć zestawu Rack Kit, który dostępny jest jako wyposażenie dodatkowe. Ilość wolnego miejsca potrzebnego w szafie na zamontowanie zasilacza wynosi 2U. W celu montażu zasilacza należy wykonać następujące czynności:

1. Wyłączyć zasilacz i odłączyć przewód zasilający od gniazda zasilania

sieciowego.

Page 30

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

2. Zmontować zestaw szyn montażowych w zależności od głębokości posiadanej

szafy (rys. 19).

Rysunek 19: Montaż zestawu szyn (Rack Kit)

3. Za pomocą śrub przykręcić szyny montażowe w szafie (rys. 20).

Rysunek 20: Montaż szyn w szafie

4. Do zasilacza przykręcić boczne uchwyty mocujące dołączone do zasilacza (rys. 21).

Rysunek 21: Montaż bocznych uchwytów

5. Wsunąć zasilacz na szyny montażowe i przykręcić go do szyn za pomocą śrub (rys. 22).

Rysunek 22: Montaż zasilacza w szafie

6. Podłączyć przewód zasilający.

Page 31

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

Montaż zasilacza z modułem bateryjnym

OSTRZEŻENIE

• Ze względu na znaczną masę urządzeń zaleca się, aby montaż UPS i modułu bateryjnego w szafie wykonywany był przez dwie osoby.

Ilość wolnego miejsca potrzebnego w szafie na zamontowanie zasilacza oraz modułu bateryjnego wynosi 4U (po 2U na urządzenie). W celu montażu zasilacza wraz z modułem należy wykonać następujące czynności:

1. Wyłączyć zasilacz i odłączyć przewód zasilający od gniazda zasilania

sieciowego.

2. Postępując w ten sam sposób, jak przy montażu zasilacza w szafie rack, należy

zmontować i zamontować zestaw szyn montażowych w szafie (każde urządzenie musi posiadać oddzielny zestaw szyn). Do zasilacza i modułu

przykręcić boczne uchwyty mocujące (rys.19-21).

3. Wsunąć zasilacz oraz moduł bateryjny na szyny montażowe i przykręcić za

pomocą śrub (rys. 23).

Rysunek 23: Montaż zasilacz i modułu bateryjnego w szafie

4. Pomiędzy modułem bateryjnym, a zasilaczem wykonać połączenie przewodu

uziemienia ochronnego koloru żółto-zielonego (rys.24). W przypadku większej

liczby modułów należy wykonać połączenie przewodu ochronnego pomiędzy

modułem poprzedzającym, a kolejnym modułem.

Page 32

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Rysunek 24: Połączenie przewodu PE

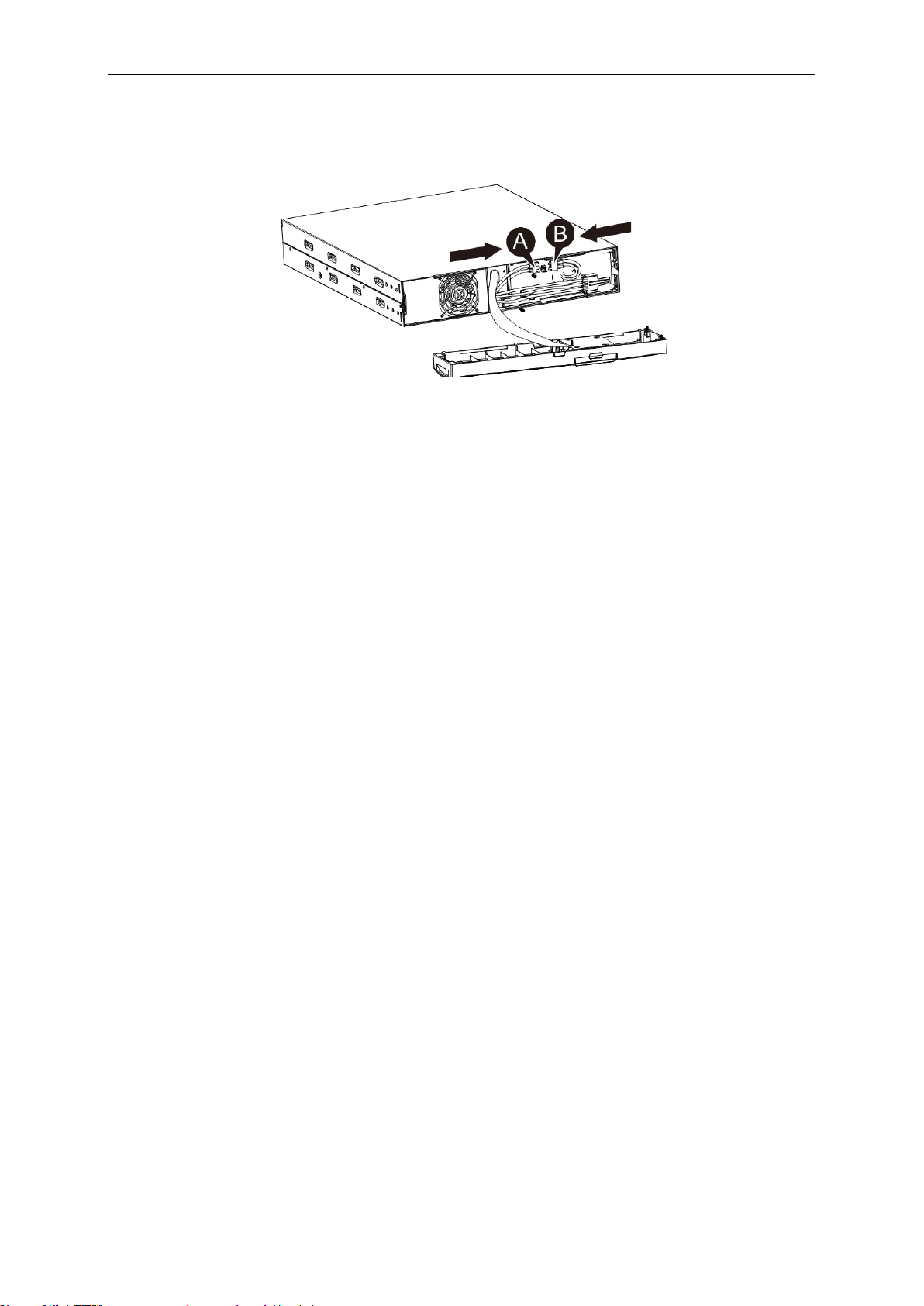

5. Wykonać połączenie pomiędzy złączem baterii modułu bateryjnego (B), a

złączem baterii w zasilaczu (A) zwracając uwagę na prawidłową polaryzację (rys. 25). W przypadku podłączania większej liczby modułów bateryjnych należy wykonać połączenia pomiędzy złączem modułu poprzedzającego (D), a złączem kolejnego modułu bateryjnego (E).

Rysunek 25: Połączenie złącza baterii modułu bateryjnego z zasilaczem

Page 33

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

6. Z panelu frontowego modułu bateryjnego oraz panelu frontowego zasilacza usunąć zaślepkę (C). W celu jej usunięcia należy ją wyłamać (rys. 25).

7. Po uruchomieniu zasilacza w jego menu należy ustawić odpowiednią liczbę podłączonych modułów bateryjnych (1 – 10).

ODŁĄCZENIE MODUŁU BATERYJNEGO

W celu odłączenia modułu bateryjnego od zasilacza należy wykonać następujące czynności:

1. Wyłączyć zasilacz i odłączyć przewód zasilający od gniazda zasilania

sieciowego.

2. Zdemontować panel frontowy w zasilaczu oraz module bateryjnym.

3. Odłączyć złącze baterii modułu bateryjnego (B) od złącza baterii w zasilaczu (A) rys 18 i 25.

4. Odłączyć przewód uziemienia ochronnego pomiędzy zasilaczem, a modułem.

5. Zamontować panele frontowe do zasilacza i modułu bateryjnego.

6. Dla zasilacza i modułu w wersji TOWER zdemontować zestaw stopek. W

przypadku użytkowania samego zasilacza należy zamontować zestaw stopek

dołączony do zestawu razem z zasilaczem.

7. Dla zasilacza i modułu w wersji RACK wysunąć moduł bateryjny z szafy.

8. W menu zasilacza zmienić ustawienie liczby modułów podłączonych do

zasilacza.

PIERWSZE URUCHOMIENIE ZASILACZA

Przed uruchomieniem zasilacza UPS sprawdzić, czy łączna wartość mocy znamionowych podłączanego sprzętu (odbiorników) nie przekracza znamionowej

mocy zasilacza, aby uniknąć alarmu przeciążenia. Następnie można przystąpić do wykonania pozostałych czynności:

1. Wykonać montaż zasilacza (wersja TOWER / RACK) i ustawić zasilacz w

docelowym miejscu pracy.

2. Jeśli zainstalowano (opcjonalnie) moduł bateryjny, sprawdzić prawidłowość wykonania jego podłączenia.

3. Za pomocą przewodu zasilającego podłączyć zasilacz do gniazda zasilania

sieciowego. Zasilacz uruchomi się automatycznie i przejdzie do trybu CZUWANIA „STbY”.

Page 34

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

4. Sprawdzić, czy UPS pracuje w trybie CZUWANIA. W celu naładowania jego baterii pozostawić zasilacz na co najmniej 4 godziny załączony do sieci. W przypadku podłączonego modułu bateryjnego do zasilacza za pomocą panelu sterowania w menu ustawić liczbę modułów bateryjnych.

5. Do gniazd wyjściowych zasilacza podłączyć te urządzenia, które mają być

zasilane.

6. Na przednim panelu nacisnąć przycisk i przytrzymać > 3s w celu

logicznego włączenia UPS. Po przeprowadzonym autoteście w przypadku kiedy parametry sieci zasilającej są prawidłowe zasilacz przejdzie do pracy w

trybie sieciowym (wskazanie na wyświetlaczu komunikatu „NORM”).

7. Uruchomić urządzenia podłączone do zasilacza.

Po zakończeniu tych czynności zasilacz rozpoczyna normlaną pracę.

UWAGA

• Baterie zasilacza uzyskują pełną sprawność po około miesiącu pracy sieciowej.

• Dla uzyskania maksymalnej wydajności akumulatorów zalecane jest ich

uformowanie poprzez trzykrotne rozładowanie baterii zasilacza i ponowne ich naładowanie.

URUCHOMIENIE UPS (zasilanie z sieci)

Prawidłowo podłączony zasilacz uruchomić wykonując kolejno następujące czynności:

1. Sprawdzić, czy przewód zasilający UPS jest podłączony.

2. Sprawdzić, czy zasilacz znajduje się w trybie CZUWANIA „STbY”.

3. Na przednim panelu nacisnąć przycisk i przytrzymać > 3s w celu

logicznego włączenia UPS.

4. Na wyświetlaczu UPS sprawdzić, czy nie ma aktywnych alarmów i komunikatów. W przypadku ich wystąpienia sprawdź „Diagnostyka błędów zgłaszanych przez UPS”.

Wyświetlanie na panelu zasilacza komunikatu „NORM” sygnalizuje pracę zasilacza w

trybie sieciowym (normalnym). Wszystkie urządzenia podłączone do UPS są zasilane

i chronione.

Page 35

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

URUCHOMIENIE UPS Z BATERII (zimny start)

W celu uruchomienia zasilacza przy braku zasilania z sieci zasilającej (wykonanie tzw.

„zimnego startu”) należy:

1. Na przednim panelu nacisnąć przycisk i przytrzymać > 3s. Wentylatory zaczynają pracować, na wyświetlaczu LCD pojawi się komunikat „bATT”.

2. Na wyświetlaczu UPS sprawdzić, czy nie ma aktywnych alarmów i komunikatów. W przypadku ich wystąpienia sprawdź „Diagnostyka błędów zgłaszanych przez UPS”.

3. Wyświetlanie na panelu zasilacza komunikatu bATT” (kolor podświetlenia

wyświetlacza biały) oraz raz na 4 sekundy generowanie krótkiego sygnału dźwiękowego sygnalizuje pracę zasilacza w trybie rezerwowym (praca

bateryjna). Wszystkie urządzenia podłączone do UPS są zasilane i chronione.

4. Jeżeli nastąpi powrót napięcia sieciowego, UPS przełączy się w tryb pracy sieciowej bez zakłócenia zasilania wyjścia zasilacza.

WYŁĄCZENIE UPS

W celu wyłączenia zasilacza należy wykonać następujące czynności:

1. Wcisnąć i przytrzymać > 3 s przycisk na przednim panelu, aby wyłączyć UPS. Zasilacz przechodzi do trybu CZUWANIA „STbY”.

2. Po zakończeniu powyższej czynności, UPS wciąż jest pod napięciem. Aby wyłączyć zasilanie UPS, należy odłączyć zasilanie sieciowe. Kilka sekund później wyświetlacz LCD wyłączy się i na zaciskach wyjściowych UPS nie będzie napięcia.

Page 36

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

WYMIANA BATERII WEWNĘTRZNYCH

Baterię należy wymieniać w przypadku gdy czas pracy zasilacza w trybie rezerwowym (praca bateryjna) jest zbyt krótki lub podświetlenie wyświetlacza LCD zmieni kolor na

czerwony, a na wyświetlaczu pojawi się komunikat „bTWK”. Aby zamówić nowe baterie, należy skontaktować się z przedstawicielem serwisowym. Pełne informacje

związane z bezpieczeństwem dotyczącym wymiany baterii zawarto w UWAGACH

BEZPIECZEŃSTWA w niniejszej instrukcji.

NIEBEZPIECZEŃSTWO

• Wymianę baterii można przeprowadzać tylko w pozycji poziomej (ułożenie w wersji Rack). Zastosowanie jakiejkolwiek innej pozycji grozi uszkodzeniem urządzenia.

• Należy uważać, aby nie dopuścić do wystąpienia zwarcia między dodatnim i ujemnym zaciskiem akumulatora.

• W przypadku wystąpieniu zwarcia duży prąd może spowodować poważne oparzenia.

• Podczas podłączania nowego akumulatora na jego złączach może wystąpić niewielkie iskrzenie.

• Instrukcje należy wykonywać krok po kroku. Jeśli w trakcie wykonywania

instrukcji zawartych w niniejszym opracowaniu wystąpią jakiekolwiek problemy,

należy skontaktować się z serwisem EVER (www.ever.eu).

Page 37

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

WYMIANA BATERII W ZASILACZU

OSTRZEŻENIE

• Wymianę baterii można przeprowadzać tylko w pozycji poziomej (ułożenie w wersji Rack). Zastosowanie jakiejkolwiek innej pozycji grozi uszkodzeniem

urządzenia.

W celu przeprowadzenia wymiany akumulatorów wewnętrznych należy wykonać

następujące czynności:

1. Wyłączyć zasilacz UPS.

2. Odłączyć wejściowy przewód zasilający UPS (akumulatorów NIE MOŻNA

wymieniać przy podłączonym zasilaczu do gniazdka sieciowego).

3. Wyciągnąć panel LCD. Odkręcić 2szt. śrub z boku panelu oraz 1szt. śruby umieszczoną pod panelem LCD (rys. 26)

Rysunek 26: Demontaż panelu LCD

4. Zdemontować panel frontowy zasilacza. Przesuń i pociągnij panel przedni w lewo, a następnie zdejmij go (rys. 27)

Rysunek 27: Demontaż panelu frontowego

5. Rozłączyć złącze baterii w zasilaczu (A) od złącza pakietu akumulatorów (B) (rys. 28).

Page 38

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Rysunek 28: Rozłączenie złącza baterii

6. Zdemontować osłonę komory akumulatorów (rys.29)

Rysunek 29: Demontaż osłony komory akumulatorów

7. Zachowując ostrożność wysunąć pakiet z akumulatorami (rys. 30)

Rysunek 30: Demontaż pakietu akumulatorów

OSTRZEŻENIE

• Pakiet akumulatorów wysuwa się w całości z obudowy zasilacza. Ze względu na znaczną jego masę należy zachować szczególną ostrożność.

8. Sprawdzić, czy wymiary i typ akumulatorów zamiennych odpowiadają

wymaganym parametrom technicznym (są takie same, jak usuwanych z

zasilacza) Wymienić akumulatory na nowe zachowując szczególną ostrożność.

9. Wsunąć pakiet z nowymi akumulatorami do obudowy zasilacza.

Page 39

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

10. Podłączyć złącze baterii w zasilaczu (A) do złącza pakietu akumulatorów (B) (rys. 31).

Rysunek 31: Podłączenie złącza baterii

11. Zamontować panel przedni wraz z panelem LCD zasilacza.

Page 40

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

DODATKOWE FUNKCJONALNOŚCI ZASILACZA

KOMUNIKACJA STANOWA

Zasilacz wyposażony jest w złącze DB9, które można wykorzystać jako standardowy

interfejs komunikacyjny RS232 oraz do sygnalizacji stanowej. Sygnalizacja stanowa

działa niezależnie od komunikacji po USB – można używać jednocześnie interfejs komunikacyjny USB oraz komunikację stanową.

Komunikacja stanowa zwraca dwa stany:

1. Praca z sieci (praca zasilacza w trybie sieciowym) / praca zasilacza w trybie bateryjnym (rezerwowym).

2. Niski poziom baterii.

Opis funkcji poszczególnych styków złącza DB9 przedstawiony został w tabeli 7 oraz na schemacie połączeń rysunek 33.

Tabela 7. Układ wyprowadzeń złącza DB9

pinu

Funkcja

Wejście / wyjście

Opis

Niski poziom baterii

Wyjście

Normalnie otwarte. W przypadku kiedy jest niski poziom baterii (podczas pracy

rezerwowej) następuje podciągnięciu pinu 1

do GND (pin 5)

TxD

Wyjście

TxD

RxD

Wejście

RxD

DTR

Wejście

Nie podłączone

GND

DSR

Wyjście

Nie podłączone

RTS

Wejście

Nie podłączone

Praca z sieci / baterii

Wyjście

Normalnie otwarte. W przypadku przejścia

zasilacza do trybu pracy bateryjnej

(rezerwowej) następuje podciągnięcie pinu

8 do GND (pin5)

Wewnętrzny układ połączeń złącza DB9 przedstawiono na rysunku 32, natomiast

przykładową aplikację do realizacji zdalnego monitoringu i kontroli przedstawia

rysunek 33.

Parametry elektryczne: zakres napięcia 5 – 12 V DC, maksymlany prąd 90mA.

Page 41

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

Rysunek 32: Schemat połączeń złącza DB9

Rysunek 33: Realizacja sygnalizacji stanowej zasilacza

Page 42

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

WSPÓŁPRACA ZASILACZA Z ZEWNĘTRZNYMI

SYSTEMAMI ZARZĄDZAJĄCYMI

W celu ustanowienia komunikacji pomiędzy komputerem, a zasilaczem UPS użytkownik ma do dyspozycji dwa złącza komunikacyjne: RS232 oraz USB HID. Dodatkowo istnieje możliwość instalacji karty zarządzającej SNMP/HTTP (wyposażenie dodatkowe).

Zarządzanie zasilaczem z zewnętrznych systemów (komputer PC, serwer)

realizowane jest za pomocą bezpłatnego oprogramowania Winpower. Oprogramowanie Winpower zapewnia monitorowanie i konfigurację parametrów

zasilacza, jak również posiada funkcje zarządzania, tworząc razem z zasilaczem

bezpieczne i pewne zabezpieczenie przed przerwami w zasilaniu z sieci energetycznej, gwarantując ciągłość pracy nienadzorowanym systemom informatycznym.

Aktualne oprogramowanie oraz procedura instalacyjna dostępne są na stronie

internetowej www.ever.eu.

UWAGA

• Zasilacze z serii NETLINE RT umożliwiają wykorzystanie jednocześnie

komunikacji stanowej, karty zarządzającej SNMP / HTTP, interfejsu

komunikacyjnego RS232 lub interfejsu USB HID.

KOMUNIKACJA POPRZEZ RS232 LUB USB HID

Zasilacz UPS może komunikować się z komputerem wyposażonym w port RS232 lub

port USB HID. W celu nawiązania komunikacji należy połączyć komputer z zasilaczem UPS za pomocą dostarczonego wraz z zasilaczem przewodu USB.

SIECIOWA KARTA ZARZĄDZAJĄCA SNMP/HTTP

Karta zarządzająca EVER jest wyposażeniem opcjonalnym i może być zamontowana samodzielnie przez użytkownika. Jest to urządzenie służące do integracji zasilacza

awaryjnego z siecią komputerową typu Ethernet. Kartę sieciową montuje się w specjalnym gnieździe występującym na tylnej ściance zasilacza. Dzięki

zastosowaniu karty użytkownik ma możliwości zarządzania zasilaczem z dowolnego

komputera znajdującego się w sieci. Takie rozwiązanie jest najczęściej

wykorzystywane w przypadku zasilania centralnego lub gdy istnieje konieczność

zdalnego zarządzania systemem zasilania (np. duża odległość serwerowni od miejsca

Page 43

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

zamontowania zasilacza awaryjnego). Szczegółowy opis dołączony jest do karty

zarządzającej.

Instalacja karty zarządzającej

1. Wyłączyć zasilacz za pomocą przycisku na panelu sterowania.

2. Wyłączyć zabezpieczenia wejściowe UPS.

3. Odczekać ok. 30 s (czas potrzebny na rozładowanie pojemności wewnętrznych zasilacza).

4. Odkręcić maskownicę gniazda karty (rys. 34a).

5. Wsunąć kartę do komory (rys. 34b i 34c).

6. Przykręcić maskownicę karty do panelu tylnego (rys. 34d).

7. Załączyć zabezpieczenie wejściowe UPS.

8. Włączyć zasilacz za pomocą przycisku na panelu sterowania.

Rysunek 34: Montaż karty zarządzającej

Page 44

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

UWAGI EKSPLOATACYJNE

OSTRZEŻENIE

• Zasilacz posiada klasę C2. W warunkach domowych może wywoływać zakłócenia radiowe i użytkownik może być zmuszony do zastosowania dodatkowych środków zapobiegawczych.

• Wewnątrz zasilacza nie ma żadnych elementów serwisowych przeznaczonych dla użytkownika końcowego.

• Podstawowym zadaniem zasilacza UPS jest zapewnienie ciągłości zasilania

podłączonych do jego wyjść urządzeń w przypadku wystąpienia nieprawidłowości

lub zaników napięcia sieciowego – zasilanie awaryjne (praca buforowa). Z uwagi

na określoną liczbę cykli ładowania/rozładowania akumulatorów nie zaleca się używania zasilacza UPS do pracy cyklicznej jako np. magazynów energii (powtarzane cykle rozładowywania i ładowania akumulatorów, gdy UPS jest podstawowym źródłem zasilania). Eksploatowanie zasilacza w taki sposób wpływa

na naturalne zużycie akumulatorów niepodlegające gwarancji.

• Dla uzyskania maksymalnej żywotności i niezawodności akumulatorów nie zaleca

się pozostawianie zasilacza UPS przez dłuższy okres z rozładowanymi

akumulatorami.

• W przypadku wyłączania zasilania na stanowisku gdzie znajduje się zasilacz UPS

(np. po zakończeniu pracy) w celu ochrony zasilacza przed codziennym rozładowywaniem akumulatorów zaleca się wyłączyć również zasilacz UPS. Pozostawienie włączonego zasilacza skutkuje cyklicznym rozładowywaniem

akumulatorów, które ma wpływa na ich żywotność.

• Uszkodzenie plomby gwarancyjnej jest równoznaczne z utratą gwarancji dla danego urządzenia.

• Wszelkie naprawy powinny być przeprowadzane wyłącznie przez wykwalifikowany personel serwisu, posiadający odpowiednie uprawnienia wymagane obowiązującymi przepisami prawa.

• Zasilacz może nie działać zgodnie z oczekiwaniami wtedy, gdy zasilane urządzenie pobiera dużą moc impulsową. W praktyce oznacza to, iż niezależnie od tego, że moc średnia zasilanego urządzenia zawiera się w zakresie mocy akceptowanych

przez zasilacz, urządzenie odbiorcze powoduje wyłączenie zasilacza. Dzieje się

Page 45

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

tak dlatego, że zasilane urządzenie pobiera chwilowo moc znacznie przekraczającą moc znamionową zasilacza, co powoduje wykrycie przeciążenia i

wyłączenie zasilacza.

• Zaleca się, aby obsługa i kontrola akumulatorów były wykonywane przez

kompetentny personel, znający problem w odpowiednim zakresie i zachowujący

wymagane środki ostrożności.

• Przy wymianie baterii należy zastosować tę samą liczbę i ten sam typ

akumulatorów. Istnieje niebezpieczeństwo eksplozji w przypadku zastosowania

akumulatorów niewłaściwego typu.

NIEBEZPIECZEŃSTWO

• Chronić akumulatory przed ogniem z uwagi na możliwość eksplozji.

• Nie otwierać akumulatorów i chronić je przed uszkodzeniami. Rozlany elektrolit

jest szkodliwy dla skóry i oczu; może być także toksyczny

WSPÓŁPRACA Z AGREGATAMI PRĄDOTWÓRCZYMI

Zasilacze UPS serii NETLINE RT są urządzeniami klasy LINE - INTERACTIVE (VI), synchronizującymi się z napięciem sieci energetycznej. Z założenia zasilacz toleruje w pewnym zakresie zmiany napięcia sieci oraz zmiany częstotliwości w odniesieniu do

częstotliwości znamionowej 50 Hz. Agregaty prądotwórcze charakteryzują się zmienną częstotliwością napięcia wyjściowego, która jest uzależniona od zmian wartości obciążenia. Jeśli zmiany częstotliwości napięcia wejściowego (wyjściowego

agregatu) wykroczą poza granicę założonej tolerancji, to parametry napięcia

wejściowego zostaną uznane za niewłaściwe i zasilacz przełączy się na pracę

bateryjną.

PRZECHOWYWANIE, KONSERWACJA I TRANSPORT

Zasilacz należy przechowywać w chłodnym i suchym miejscu, ustawiony w pozycji roboczej, z całkowicie naładowanymi akumulatorami:

• w temperaturze od 0°C ÷ + 30°C akumulator należy ładować co 6 miesięcy;

• w temperaturze od + 30°C ÷ + 40°C akumulator należy ładować co 3 miesiące.

• w celu utrzymania sprawności akumulatorów należy co 6 miesięcy odłączyć

zasilanie w celu rozładowania akumulatorów (przy podłączonym obciążeniu)

i ponownie je naładować.

Page 46

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

Należy sprawdzić datę ładowania baterii. Jeśli upłynie termin i baterie nigdy nie były doładowywane, nie wolno używać zasilacza UPS. Należy skontaktować się ze swoim

przedstawicielem serwisowym.

Aby maksymalnie wydłużyć czas pracy baterii, temperatura otoczenia podczas pracy

zasilacza UPS powinna wynosić 15 - 25ºC.

UWAGA

• Okres eksploatacji baterii zależy od częstotliwości i sposobu ich użytkowania

oraz temperatury otoczenia. Projektowany czas eksploatacji akumulatorów

zastosowanych w zasilaczu UPS wynosi 3 – 5 lat. Pojemność akumulatorów, ich

niezawodność, a w efekcie czas pracy baterii po tym okresie są znacznie zredukowane. Aby zagwarantować najwyższą skuteczność pracy baterii, należy

wymieniać je przynajmniej co 5 lat.

Zasilacz powinien być transportowany w oryginalnym opakowaniu, w warunkach zgodnych ze specyfikacją wyrobu. W przypadku braku opakowania firma

EVER Sp. z o.o. nie ponosi odpowiedzialności za uszkodzenia mechaniczne powstałe w wyniku transportu.

Page 47

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

UTYLIZACJA

Utylizacją / recyklingiem zasilaczy UPS i / lub baterii powinna zająć się firma posiadająca certyfikat dotyczący przeprowadzania utylizacji / recyklingu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz

niewłaściwego składowania i przetwarzania takiego sprzętu.

Ust. z dn. 29.07.2005 r. o zużytym sprzęcie elektrycznym i elektronicznym

Art. 22.1 pkt 1,2.

Przekreślony symbol pojemnika na śmieci oznacza, że na terenie Unii Europejskiej po zakończeniu użytkowania produktu należy się go pozbyć w osobnym, specjalnie do tego przeznaczonym punkcie. Dotyczy to zarówno samego urządzenia, jak i akcesoriów

oznaczonych tym symbolem. Nie należy wyrzucać tych produktów razem z nie

sortowanymi odpadami komunalnymi. Sposób bezpiecznego usunięcia akumulatorów z urządzenia:

Akumulatory mogą być usunięte z urządzenia przez personel serwisowy producenta i

zutylizowane / poddane recyklingowi przez odpowiednio wyspecjalizowaną firmę. personel serwisowy producenta

Centrum serwisowe producenta posiada pełne wyposażenie do postępowania z takimi

bateriami i urządzeniami, zgodnie z przepisami prawnymi i z największą dbałością o ochronę środowiska. Należy skontaktować się z przedstawicielem obsługi klienta, aby

uzgodnić kwestie konserwacji i / lub wymiany baterii bądź zasilacza.

Page 48

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

PARAMETRY TECHNICZNE

PARAMETRY \ TYP

NETLINE RT 1000

NETLINE RT 1500

NETLINE RT 2000

NETLINE RT 3000

Indeks

T/NETLRT-

001K00/00

T/NETLRT-

001K50/00

T/NETLRT-

002K00/00

T/NETLRT-

003K00/00

Moc wyjściowa (pozorna / czynna) 1)

1000 VA

900 W

1500 VA

1350 W

2000 VA

1800 W

3000 VA

2700 W

DANE OGÓLNE I ŚRODOWISKOWE

Topologia

VI (line interactive)

Liczba faz napięcia (wejście / wyjście)

1 / 1

Typ obudowy 2)

Rack / Tower

Temperatury pracy

0 ÷ +40 °C

Temperatury przechowywania

-15 ÷ +45 °C

Wilgotność względna w czasie pracy

20 ÷ 80 % (bez kondensacji)

Wilgotność względna w czasie przechowywania

20 ÷ 95 % (bez kondensacji)

Wysokość n.p.m. 4)

Do 1500 m

Stopień ochrony

IP20

Środowisko pracy

Pomieszczenia biurowe / przemysłowe o niskim poziomie zanieczyszczeń

Chłodzenie

Wymuszone, wewnętrzne wentylatory

WEJŚCIE

Napięcie znamionowe (wartość skuteczna)

230 V AC

Zakres napięcia wejściowego (wartości

skuteczne) i tolerancja

161 ÷ 276 V ± 4 %

Prąd znamionowy

5,5 A

8 A

10 A

15 A

Częstotliwość znamionowa napięcia wejściowego

50 Hz / 60Hz

Zakres częstotliwości i tolerancja 5)

45 ÷ 55 / 55-65Hz Hz ± 0.1 Hz (40-70 Hz)

Progi przełączania: sieć – UPS 6)

184 ÷ 276 V ( 161 ÷ 276 V)± 4 %

Progi przełączania: UPS – sieć 6)

194 ÷ 266 V ( 171 ÷ 266 V)± 4 %

WYJŚCIE

Napięcie znamionowe (wartość skuteczna)

230 V AC

Zakres napięcia wyjściowego (wartości skuteczne) i tolerancja – praca sieciowa

184 ÷ 243 V ± 4 %

Zakres napięcia wyjściowego (wartości skuteczne) i tolerancja – praca rezerwowa

220 / 230 / 240 V ± 5 %

Prąd znamionowy

4,6 A

6,8 A

9,1 A

13,6 A

Automatyczna regulacja napięcia (AVR) 7)

- 30% / + 20%

Kształt napięcia wyjściowego (przy pracy

rezerwowej / sieciowej)

Sinusoidalny / Tak jak na wejściu

Częstotliwość znamionowa napięcia wyjściowego

50 Hz / 60Hz (Taka jak na wejściu)

Zakres częstotliwości (tolerancja) – praca

sieciowa

Synchronicznie z siecią

Zakres częstotliwości (tolerancja) – praca rezerwowa

50 / 60 Hz ± 0.1 Hz

Filtracja napięcia wyjściowego

Filtr przeciwzakłóceniowy RFI/EMI,

Czas przełączenia na pracę rezerwową

< 6 ms

Czas powrotu na pracę sieciową

0 ms

Przeciążalność praca sieciowa

< 110% - wyłączenie UPS po 3 minutach

110 – 150% - wyłączenie UPS po 200ms

praca bateryjna

< 110% - wyłączenie UPS po 30 sekundach

110 – 120% - wyłączenie UPS po 100ms

AKUMULATORY I CZASY PODTRZYMANIA

Akumulatory wewnętrzne

12 V / 9 Ah VRLA

Liczba akumulatorów wewnętrznych

Dopuszczalna całkowita pojemność akumulatorów wewnętrznych

9 Ah

Zewnętrzne moduły bateryjne

Tak

Maksymalna liczba modułów bateryjnych

Czas podtrzymania z baterii wewnętrznych ( 100

% / 80 % / 50 % Pmax)

7 / 9 / 16min

4 / 5 / 9 min

4 / 5 / 10 min

4 / 5 / 9 min

Czas podtrzymania baterii wewnętrznych + moduł

bateryjny (100% / 80% / 50% Pmax)

27 / 35 / 63min

16 / 22 / 38 min

16 / 21 / 38 min

16 / 22 / 38 min

Napięcie nominalne obwodu DC

36 V DC

48 V DC

72 V DC

Maksymalny czas ładowania baterii wewnętrznych UPS - po 80% wyładowaniu baterii

3 h

4 h

3 h

7 h

Maksymalny prąd łądowania

1,5 A

Page 49

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

PARAMETRY \ TYP

NETLINE RT 1000

NETLINE RT 1500

NETLINE RT 2000

NETLINE RT 3000

Indeks

T/NETLRT-

001K00/00

T/NETLRT-

001K50/00

T/NETLRT-

002K00/00

T/NETLRT-

003K00/00

Moc wyjściowa (pozorna / czynna) 1)

1000 VA

900 W

1500 VA

1350 W

2000 VA

1800 W

3000 VA

2700 W

PARAMETRY MECHANICZNE

Wymiary (wys. X szer. X gł.)

86 (2U) x 438 x 436 mm

86 (2U) x 438 x 608

Masa zasilacza

17,5 kg

18 kg

21 kg

31 kg

Masa transportowa (brutto)

20 kg

20,5 kg

23,5 kg

35 kg

Wymiary transportowe (wys. X szer. X gł.)

220 x 535 x 535 mm

236 x 590 x 790 mm

Pozycja transportu

Pozioma

ZABEZPIECZENIA

Zabezpieczenie wejściowe

Wymagane zabezpieczenie nadprądowe w instalacji elektrycznej typu B16

Przeciwprzepięciowe

Zabezpieczenie wyjściowe

Praca falownikowa - elektroniczne przeciwzwarciowe i przeciążeniowe

Zabezpieczenia wejścia DC (akumulatory wewnętrzne)

Zabezpieczenie nadprądowe

Zabezpieczenia DC (zewnętrzny moduł bateryjny)

Zabezpieczenie nadprądowe

WYPOSAŻENIE I FUNKCJE DODATKOWE

Przyłącze zasilania UPS

1 x IEC 320 C14 (10 A)

1 x IEC 320 C20 (16 A)

Przyłącza wyjściowe

(liczba i typ gniazd) Segment LS1 – sterowalne

4 x IEC 320 C13 (10A)

Segment LS2 – sterowalne

4 x IEC 320 C13 (10A)

4 x IEC 320 C13

(10A)

1 x IEC 320 C19

(16A)

EPO

Jest (NC)

Sygnalizacja

Akustyczno – optyczna; wyświetlacz LCD

Interfejsy komunikacyjne

RS232, USB HID

sieciowa karta zarządzająca SNMP / http – opcja

Filtr teleinformatyczny (RJ45/RJ11)

LAN 10/100 Base-T, Telefon/Modem

Oprogramowanie monitorująco-zarządzające

Winpower

Próg zadziałania GREEN FUNCTION 9)

< 10% mocy znamionowej zasilacza

ZASTOSOWANE STANDARDY

Deklaracje

Normy

PN-EN 62040-1:2009, PN-EN 62040-2:2008

Uwaga: Producent zastrzega sobie prawo do zmiany w/w parametrów bez uprzedniego powiadamiania.

UWAGI:

Dla normalnej pracy zasilacza obciążenie dołączone na jego wyjście nie powinno przekraczać 80% wartości podanej w tabeli. Zapas mocy

jest niezbędny dla zachowania ciągłości pracy dołączanych urządzeń w przypadku chwilowych skoków prądu obciążenia.

Zestaw Rack Kit dostępny jest opcjonalnie.

Stałe narażenie zasilacza na działanie temperatury otoczenia powyżej +25°C powoduje obniżenie żywotności baterii.

Wraz ze wzrostem wysokości nad poziomem morza powyżej podanego limitu obniża się dopuszczalna moc obciążenia zasilacza.

Wartości podane w nawiasach dotyczą dla ustawienia w menu zasilacza „Generator mode”: MENU - > AVR -> out [002] – Generator mode.

Wartości podane w nawiasach dotyczą dla ustawienia w menu zasilacza „Wide range mode”: MENU - > AVR -> out [001] – Wide range mode.

W trybie szerokiego zakresu napięcia wejściowego (Wide range mode) dopuszczalne obciążenie zasilacza wynosi 85% jego mocy

znamionowej.

Czas ładowania do 90% pojemności baterii, po uprzednim rozładowaniu obciążeniem równym 80% Pmax (do wyłączenia się zasilacza).

Domyślnie GREEN FUNCTION jest wyłączona. W przypadku jej aktywacji oraz pracy zasilacza w trybie bateryjnym zasilacz UPS wyłączy się

w ciągu 5 minut przy obciążeniu mniejszym niż 10% wartości znamionowej zasilacza.

Page 50

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

DIAGNOSTYKA BŁĘDÓW ZGŁASZANYCH PRZEZ UPS

Zasilacz NETLINE RT przeznaczony jest do długotrwałej pracy. Jeśli mimo wysokiej

niezawodności tego urządzenia pojawią się problemy, alarmuje on użytkownika o

ewentualnym ich wystąpieniu.

Najbardziej typowe stany i alarmy, spodziewane przyczyny ich powstania oraz propozycje działań w celu rozwiązania powstałego problemu zawarto w tabeli 7.

Tabela 7. Typowe stany i alarmy, ich przyczyny oraz zalecane działania

Stan lub alarm

Możliwa przyczyna

Działanie

Tryb pracy rezerwowy (praca bateryjna)

1 sygnał dźwiękowy

co 4 sekundy.

Doszło do nieprawidłowości lub awarii zasilania

sieciowego i UPS pracuje w trybie rezerwowym.

UPS zasila podłączony sprzęt za pomocą baterii

i falownika. Przygotować urządzenia do wyłączenia.

Niski poziom naładowania baterii

Komunikat na

wyświetlaczu „bATL”

1 sygnał dźwiękowy co 1 sekundę.

Zasilacz znajduje się w trybie pracy rezerwowej i bateria się wyczerpuje.

Ostrzeżenie to ma charakter orientacyjny; rzeczywisty czas do wyłączenia może się znacznie różnić od podanego, zależnie od obciążenia zasilacza UPS i liczby modułów bateryjnych.

Przeciążenie na wyjściu zasilacza.

Komunikat na

wyświetlaczu

„OVLD”

1 sygnał dźwiękowy co 1 sekundę.

Przeciążenie w obwodzie wyjściowym.

Odłączyć niektóre odbiorniki od zasilacza UPS. Zasilacz UPS nadal działa, lecz w przypadku zwiększenia obciążenia (poza ustaloną granicę) może nastąpić jego wyłączenie. Dezaktywacja alarmu następuje po eliminacji tego stanu.

Ciągły sygnał dźwiękowy oraz wyświetlacz w kolorze

czerwonym

Zasilacz uległ awarii

Skontaktować się z przedstawicielem serwisu

Zbyt krótki czas

podtrzymania podczas pracy rezerwowej

Nie naładowane baterie Żywotność baterii dobiegła końca

Naładować baterie przez co najmniej 24h

Skontaktować się z przedstawicielem serwisu w celu

wymiany baterii.

Zwarcie na wyjściu

Ciągły sygnał dźwiękowy

Zasilacz UPS wykrył nieprawidłowo niską impedancję na wyjściu, którą uznał za zwarcie.

Odłączyć wszystkie odbiorniki od zasilacza UPS. Wyłączyć zasilacz UPS. Sprawdzić, czy doszło do zwarcia w zasilaczu lub w odbiornikach. Upewnić się, że zwarcie usunięto przed ponownym włączeniem urządzenia.

Awaria wentylatora

Wentylator nie pracuje normalnie.

Skontaktować się z przedstawicielem serwisu

Aktywne EPO Komunikat na

wyświetlaczu „EPO”

Aktywne EPO.

Sprawdzić stan złącza EPO.

Zasilacz UPS nie

włącza się lub nie zasila podłączonych do niego urządzeń

Urządzenie nie zostało logicznie włączone.

Włączyć UPS poprzez naciśnięcie przycisku na

panelu sterowania.

Wyłączona grupa wyjść sterowalnych.

Załączyć grupę gniazd LS1 i LS2 w menu zasilacza.

Page 51

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

www.ever.eu

Pomoc Techniczna, tel.: +48 61 6500 400

2024-08-02 13:14

Krytycznie niski stan napięcia akumulatorów.

Wymagane jest podłączenie zasilacza do sieci zasilającej i jego włączenie w celu doładowania akumulatorów.

Rozłączony obwód wewnętrznych akumulatorów.

Sprawdzić poprawność wykonanych połączeń. W przypadku stwierdzenia prawidłowego połączenia skontaktować się z serwisem.

Uszkodzony bezpiecznik wewnętrzny

Skontaktować się z przedstawicielem serwisu

Page 52

Instrukcja obsługi zasilaczy UPS EVER z serii NETLINE RT 1 - 3kVA

2024-08-02 13:14

Pomoc Techniczna, tel.: +48 61 6500 400

www.ever.eu

INFORMACJE DOTYCZĄCE PRZEPISÓW I GWARANCJI

DEKLARACJA ZGODNOŚCI

Budowa zasilacza jest zgodna z odpowiednimi normami przedmiotowymi.

GWARANCJA

Gwarancję urządzenia stanowi osobny dokument dołączony do produktu. Dokument

musi spełniać wszelkie wymogi formalne (np. data sprzedaży, pieczątka sprzedawcy).

Producent dołożył wszelkich starań, aby oferowane produkty były wolne od wad materiałowych i wykonawczych. Zobowiązania firmy w ramach gwarancji ograniczają się do naprawy lub wymiany produktów z takimi usterkami. O sposobie usunięcia

usterki decyduje producent. Gwarancja nie obejmuje urządzeń uszkodzonych

mechanicznie, w wyniku zaniedbania lub niewłaściwego użytkowania oraz poddanych

jakimkolwiek modyfikacjom dokonanym przez użytkownika.

Poza ustaleniami zawartymi w karcie gwarancyjnej firma EVER Sp. z o.o. nie udziela

żadnych gwarancji ani rękojmi, w tym gwarancji sprzedawalności lub przydatności do

określonego celu.

Poza ustaleniami zawartymi w karcie gwarancyjnej firma EVER Sp. z o.o. nie ponosi

odpowiedzialności za straty bezpośrednie, pośrednie, szczególne, przypadkowe lub następcze, wynikłe z użytkowania zasilacza, nawet w razie nie uprzedzenia

o możliwościach powstania takich strat. Firma nie ponosi odpowiedzialności za żadne

koszty, takie jak utrata zysków lub dochodów, sprzętu, użytkowania sprzętu, oprogramowania, danych, koszty produktów zastępczych, roszczenia stron trzecich

oraz inne.

Informacje dotyczące napraw gwarancyjnych, pogwarancyjnych i innych usług

serwisowych znajdą Państwo na stronie internetowej www.ever.eu
